钢筋镦粗直螺纹套筒连接

钢筋镦粗直螺纹套筒连接钢筋镦粗直螺纹套筒连接是先将钢筋端头镦粗,再切削成直螺纹,然后用带直螺纹的套筒将钢筋两端拧紧的钢筋连接方法(图9-106)。
图9-106 钢筋直螺纹套筒连接1-已连接的钢筋;2-直螺纹套筒;3-正在拧入的钢筋镦粗直螺纹钢筋接头的特点:钢筋端部经冷镦后不仅直径增大,使套丝后丝扣底部横截面积不小于钢筋原截面积,而且由于冷镦后钢材强度的提高,致使接头部位有很高的强度,断裂均发生母材,达到SA级接头性能的要求。
这种接头的螺纹精度高,接头质量稳定性好,操作简便,连接速度快,价格适中。
机具设备1.钢筋液压冷镦机,是钢筋端头镦粗用的一种专用设备。
其型号有:HJC200型(Φ18~40)、HJC250型(20~40)、GZD40、CDJ-50型等。
2.钢筋直螺纹套丝机,是将已镦粗或未镦粗的钢筋端头切削成直螺纹的一种专用设备。
其型号有:GZL-40、HZS-40、GTS-50型等。
3.扭力扳手、量规(通规、止规)等。
镦粗直螺纹套筒1.材质要求:对HRB335级钢筋,采用45号优质碳素钢;对HRB400级钢筋,采用45号经调质处理,或用性能不低于HRB400钢筋性能的其他钢种。
2.规格型号及尺寸:(1)同径连接套筒,分右旋和左右旋两种(图9-107),其尺寸见表9-69和表9-70。
图9-107 同径连接套筒(a)右旋;(b)左右旋同径右旋连接筒表9-69同径左右旋连接套筒表9-70(2)异径连接套筒,见表9-71。
表9-71(3)可调节连接套筒,见表9-72。
表9-723.质量要求(1)连接套筒表面无裂纹,螺牙饱满,无其他缺陷。
(2)牙形规检查合格,用直螺纹塞规检查其尺寸精度。
连接套筒两端头的孔,必须用塑料盖封上,以保持内部洁净,干燥防锈。
钢筋加工与检验1.钢筋下料时,应采用砂轮切割机,切口的端面应与轴线垂直,不得有马蹄形或挠曲。
2.钢筋下料后,在液压冷锻压床上将钢筋徽粗。
不同规格的钢筋冷徽后的尺寸,见表9-73。
直螺纹钢筋接头拧紧力矩值 表9

直螺纹钢筋接头拧紧力矩值表9-74钢筋直径(mm)16~1820~2225283236~40100200250280320350拧紧力矩(N·m)标准型套筒的几何尺寸表9-77规格螺纹直径套筒外径套筒长度16M16.5×2254518M19×2.5295520M21×2.5316022M23×2.5336525M26×3397028M29×3448032M33×3499036M37×3.5549840M41×3.559105常用变径型套筒几何尺寸表9-78套筒规格外径小端螺纹大端螺纹套筒总长16~1829M16.5×2M19×2.55016~2031M16.5×2M21×2.55318~2031M19×2.5M21×2.55818~2233M19×2.5M23×2.56020~2233M21×2.5M23×2.56320~2539M21×2.5M26×36522~2539M23×2.5M26×36822~2844M23×2.5M29×37325~2844M26×3M29×37525~3249M26×3M33×38028~3249M29×3M33×38528~3654M29×3M37×3.58932~3654M33×3M37×3.59432~4059M33×3M41×3.59836~4059M37×3.5M41×3.5102可调型套筒几何尺寸表表9-79规格螺纹直径套筒总长旋出后长度增加长度16M16.5×21181419618M19×2.514116911420M21×2.515318312322M23×2.516619913425M26×317921414428M29×319923915932M33×322226711736M37×3.524429319540M41×3.5261314209注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。

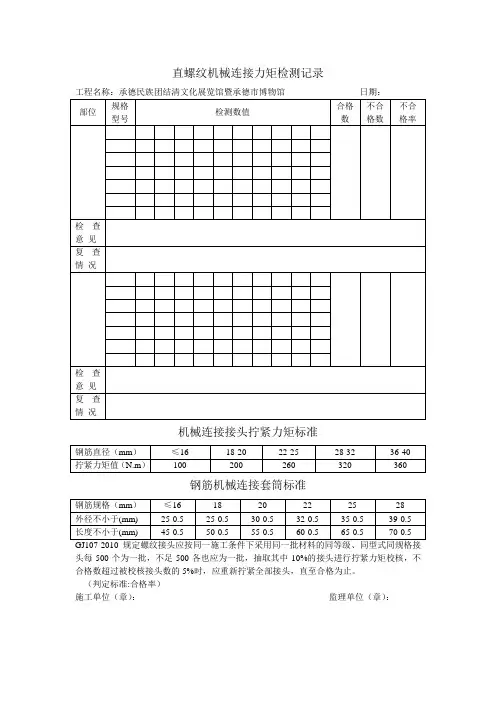

力矩检查表

工程名称:承德民族团结清文化展览馆暨承德市博物馆日期:
部位
规格
型号
检测数值
合格
数
不合
格数
不合
格率
检查意见
复查情况
检查意见
复查情况
机械连接接头拧紧力矩标准
钢筋直径(mm)
≤16
18-20
22-25
28-32
36-40
拧紧力矩值(N.m)Βιβλιοθήκη 100200260
320
360
钢筋机械连接套筒标准
(判定标准:合格率)
施工单位(章):监理单位(章):
钢筋规格(mm)
≤16
18
20
22
25
28
外径不小于(mm)
25-0.5
25-0.5
30-0.5
32-0.5
35-0.5
39-0.5
长度不小于(mm)
45-0.5
50-0.5
55-0.5
60-0.5
65-0.5
70-0.5
GJ107-2010规定螺纹接头应按同一施工条件下采用同一批材料的同等级、同型式同规格接头每500个为一批,不足500各也应为一批,抽取其中10%的接头进行拧紧力矩校核,不合格数超过被校核接头数的5%时,应重新拧紧全部接头,直至合格为止。
螺栓拧紧力矩标准全

螺栓拧紧力矩标准全文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)螺栓拧紧力矩标准未注明拧紧力矩要求时,参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩 Q/STB 范围:本标准适用于机械性能级,规格从M6-M39的螺栓的扭紧力矩,对于使用尼龙垫圈、密封垫圈、其它★对于设计图纸有明确力矩要求的,应按图纸要求执行。
套管螺母紧固力矩 Q/STB B07833-1998材料 HPb63-3Y2直通式压注油杯 Q/STB B07020-1998(螺纹M6、M8*1、M10*1)紧固力矩:-0.5Kg。
安全阀 Q/STB B07029-1998(螺纹R1/8)紧固力矩:。
通气塞 Q/STB B07030-1998 (螺纹R1/4)紧固力矩:。
螺塞 Q/STB B07040-1998(公称直径08-10螺距,12-36螺距)螺栓(排气) Q/STB B07060-1998(M12*)紧固力矩:。
软管(锥形密封)Q/STB B07100-1998软管(锥形密封) Q/STB B07123-1998(接头部螺母拧紧力矩)螺母(球头式管接头用) Q/STB B07201-1998 拧紧力矩:材料:(Q235)管接头螺母 Q/STB B07202-1998拧紧力矩(Q235 / HPb 59-1)铰接螺栓 Q/STB B07206-1998拧紧力矩(Q235)球头式端直通接头 Q/STB B07211-1998拧紧力矩(Q235 HPb 60-1 )表中拧紧力矩适用于钢制接头管接头 Q/STB B07212-1998紧固力矩(区分代号为5、7的件材料Q235)套管螺母 Q/STB B07221-1998拧紧力矩(材料Q235)管接头 Q/STB B07230-1998拧入紧固力矩(Q235)弯头(带座) Q/STB B07235-1998 、 B07236-1998拧紧力矩喉箍 Q/STB B07281-1998拧紧力矩U形管夹及座 Q/STB B07283-1998螺母的紧固力矩(区分代号 2、3使用)管夹 Q/STB B07289-1998(有效紧固直径φ25-φ232)紧固力矩:±05Nm套管接头 Q/STB B07290-1998套管螺母 Q/STB B07833-1998软管(空调器用) Q/STB B09488-1998。
直螺纹钢筋接头拧紧力矩值表

直螺纹钢筋接头拧紧力矩值表SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。
9-6-5-4 接头质量检验1.工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。
2.钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求:(1)每种规格钢筋的接头试件不应少于3根;(2)接头试件的钢筋母材应进行抗拉强度试验;(3)3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值,同时尚应不小于倍钢筋母材的实际抗拉强度。
3.现场检验应进行拧紧力矩检验和单向拉伸强度试验。
对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。
4.用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。
抽检数量为:梁、柱构件按接头数的15%,且每个构件的接头抽检数不得少于一个接头,基础、墙、板构件每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽检3个接头。
抽检的接头应全部合格;如有一个接头不合格,则该验收批接头应逐个检查并拧紧。
5.滚压直螺纹接头的单向拉伸强度试验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验。
在现场连续检验十个验收批,其全部单向拉伸试验一次抽样合格时,验收批接头数量可扩大为1000个。
6.对每一验收批,应在工程结构中随机抽取3个试件做单向拉伸试验。
当3个试件抗拉强度均不小于A级接头的强度要求时,该验收批判为合格。
如有一个试件的抗拉强度不符合要求,则应加倍取样复验。
滚压直螺纹接头的单向拉伸试验破坏形式有三种:钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判断为合理。
钢筋力矩扳手的使用

钢筋力矩扳手的使用
钢筋连接力矩扳手用于直径为Φ12-Φ40MM 的钢筋连接拧紧力矩值的测试,是钢筋直螺纹接头施工的必备工具。
其实物如图所示:
力矩标尺
扳手力臂长度 600mm,扭矩值设定范围 70~370N.M
操作方法:
1、新扳手出厂时经过验定,有产品合格证,力矩值设定在最低位置上,使用前,要根据钢筋接头所需要的拧紧力矩,将扳手上的游动标尺刻度值设定在对应的位置上,即用专用扳手扭转丝杠使游动标尺上的钢筋规格刻度对准扳手柄上刻线,然后将钳口平稳咬住被连接钢筋或套筒,用力握住扳手手柄,顺时针匀加力,当听到“咔咔”声响时,既可停止加力,此时钢筋接头的拧紧力矩值已达到规定的要求。
2、调整扳手精度。
用专用钥匙插入尾部端面孔内顺时针转增大力矩值,逆时针旋转减少力矩值。
3、标定。
根据《力矩扳手》(JJG770-2003)第6.4条规定:“力矩扳手的检测周期不超过一年”
注意事项:
1、注意防水、泥、沙等杂物进入扳手手柄内,力矩扳手严禁当锤子使用。
2、使用时扳手钳头要端平,加力要均匀,不得用力过猛或施加冲击力。
3、当听到力矩扳手发出“咔嚓”的声响时,要立刻停止扳动扳手,以免造成扳手测力部分的损坏。
4、扳手长期不适用时,应将扳手刻度值设置在零位上,以免测力原件疲劳失准。
5、扳手严禁在设置位为零时使用,因为在此状态下加力无声响信号发出,容易过载损坏扳手。
6、使用过程中,若扳手无响信号发-出时,应立即停止使用,进行维修。
维修后的扳手需标定,标定合格后方可使用。
直螺纹接头安装时最小拧紧力矩附表:
直螺纹接头安装时的最小拧紧扭矩值表。
直螺纹钢筋接头拧紧力矩值--表9

直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。
9-6-5-4 接头质量检验1.工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。
2.钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求:(1)每种规格钢筋的接头试件不应少于3根;(2)接头试件的钢筋母材应进行抗拉强度试验;(3)3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值,同时尚应不小于0.9倍钢筋母材的实际抗拉强度。
3.现场检验应进行拧紧力矩检验和单向拉伸强度试验。
对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。
4.用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。
抽检数量为:梁、柱构件按接头数的15%,且每个构件的接头抽检数不得少于一个接头,基础、墙、板构件每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽检3个接头。
抽检的接头应全部合格;如有一个接头不合格,则该验收批接头应逐个检查并拧紧。
5.滚压直螺纹接头的单向拉伸强度试验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验。
在现场连续检验十个验收批,其全部单向拉伸试验一次抽样合格时,验收批接头数量可扩大为1000个。
6.对每一验收批,应在工程结构中随机抽取3个试件做单向拉伸试验。
当3个试件抗拉强度均不小于A级接头的强度要求时,该验收批判为合格。
如有一个试件的抗拉强度不符合要求,则应加倍取样复验。
滚压直螺纹接头的单向拉伸试验破坏形式有三种:钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判断为合理。
9-6-5-3 现场连接施工1.连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。
直螺纹连接规范

直螺纹套筒施工规范1、剥肋滚丝头加工尺寸应符合Φ25,剥肋直径23.7±0.2、螺纹尺寸M26×3、丝头长度35、完整丝扣圈数≥9规定。
丝头加工长度为标准型套铜长度的1/2,其公差为+2P(P为螺距)。
2、操作工作应按下表的要求检查丝头加工质量,每加工10个丝头用通、止环规检查一次,经自检合格的丝头,应由质检员随机抽样进行检验,以一个工作班内生产的丝头为一个验收批,随机抽样10%,且不得少于10个。
当合格率小于95%时,应加倍抽检,复检中合格率仍小于95%时,应对全部钢筋丝头逐个进行检验,切去不合格丝头,查明原因,并重新加工螺纹。
滚压直螺纹接头用连接套筒,采用优质碳素结构钢。
连接套筒的类型有:标准型、正反丝扣型、变径型、可调型等。
滚压直螺纹接头用连接套筒的规格与尺寸应符合Φ25,螺纹直径M26×3、套筒外径39、套筒长度70的规定。
现场连接施工(1)、连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净完好无损。
(2)、采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢靠,连接套筒的外露端应有保护盖。
(3)、滚压直螺纹接头应使用扭力扳手或管钳进行施工,将两个钢筋丝头在套筒中间位置相互顶紧,接头拧紧矩应符合下表的规定。
扭力扳手的精度为±5%。
直螺纹钢筋接头拧紧力矩值(如图)(4)、经拧紧后的滚压直螺纹接头应做出标记,单边外露丝扣长度不应超过2P。
(5)、根据待接钢筋所在部位及转动难易情况,选用不同的套筒类型,采取不同的安装方法。
接头质量检验(1)、工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。
(2)、钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。
施工工艺检验应符合下列要求。
a、每种规格钢筋的接头试件不应少于3根。
b、接头试件的钢筋母材应进行抗拉强度试验。
c、3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值,同时尚应小于0.9倍钢筋母材的实际抗拉强度。
钢筋力矩扳手使用

钢筋力矩扳手的使用
钢筋连接力矩扳手用于直径为Φ12-Φ40MM 的钢筋连接拧紧力矩值的测试,是钢筋直螺纹接头施工的必备工具。
其实物如图所示:
力矩标尺
扳手力臂长度 600mm,扭矩值设定范围 70~370N.M
操作方法:
1、新扳手出厂时经过验定,有产品合格证,力矩值设定在最低位置上,使用前,要根据钢筋接头所需要的拧紧力矩,将扳手上的游动标尺刻度值设定在对应的位置上,即用专用扳手扭转丝杠使游动标尺上的钢筋规格刻度对准扳手柄上刻线,然后将钳口平稳咬住被连接钢筋或套筒,用力握住扳手手柄,顺时针匀加力,当听到“咔咔”声响时,既可停止加力,此时钢筋接头的拧紧力矩值已达到规定的要求。
2、调整扳手精度。
用专用钥匙插入尾部端面孔内顺时针转增大力矩值,逆时针旋转减少力矩值。
3、标定。
根据《力矩扳手》(JJG770-2003)第6.4条规定:“力矩扳手的检测周期不超过一年”
注意事项:
1、注意防水、泥、沙等杂物进入扳手手柄内,力矩扳手严禁当锤子使用。
2、使用时扳手钳头要端平,加力要均匀,不得用力过猛或施加冲击力。
3、当听到力矩扳手发出“咔嚓”的声响时,要立刻停止扳动扳手,以免造成扳手测力部分的损坏。
4、扳手长期不适用时,应将扳手刻度值设置在零位上,以免测力原件疲劳失准。
5、扳手严禁在设置位为零时使用,因为在此状态下加力无声响信号发出,容易过载损坏扳手。
6、使用过程中,若扳手无响信号发-出时,应立即停止使用,进行维修。
维修后的扳手需标定,标定合格后方可使用。
直螺纹接头安装时最小拧紧力矩附表:
直螺纹接头安装时的最小拧紧扭矩值表。
螺栓拧紧力矩表

螺栓拧紧力矩表螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩(操作者参考)螺纹公称直径尺寸d/mm 施加在扳手上的拧紧力矩M/N.m施力操作要领螺纹公称直径尺寸d/mm施加在扳手上的拧紧力矩M/N.m施力操作要领M6 M8 M10 M123.58.316.428.5只加腕力加腕力、肘力加全身臂力加上半身力M16M20M2471137235加全身力压上全身重量压上全身重量未注明拧紧力矩要求时,参考下表(普通螺栓拧紧力矩)螺栓强度级屈服强度N/mm2螺栓公称直径mm6 8 10 12 14 16 18 20拧紧力矩N.m4.65.66.8 8.8 10.9 12.9 24030048064090010804-55-77-99-1213-1616-2110-1212-1517-2322-3030-3638-5120-2525-3233-4545-5965-7875-10036-4545-5558-7878-104110-130131-17555-7070-9093-124124-165180-201209-27890-110110-140145-193193-257280-330326-434120-150150-190199-264264-354380-450448-597170-210210-270282-376376-502540-650635-847★对于设计图纸有明确力矩要求的,应按图纸要求执行。
套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2尺寸代号0410(M10*1)0614(M14*1)0817(M18*1)紧固力矩Nm 3.14-4.90 6.86-13.7 6.86-9.81直通式压注油杯Q/STB B07020-1998(螺纹M6、M8*1、M10*1)紧固力矩:0.3-0.5Kg.m。
安全阀Q/STB B07029-1998(螺纹R1/8)紧固力矩:2.9-4.9Nm。
螺栓拧紧力矩标准-全

螺栓拧紧力矩标准-全(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除螺栓拧紧力矩标准未注明拧紧力矩要求时,参考下表(普通螺栓拧紧力矩)扭紧力矩,对于使用尼龙垫圈、密封垫圈、其它非金属垫圈★对于设计图纸有明确力矩要求的,应按图纸要求执行。
套管螺母紧固力矩 Q/STB B07833-1998材料 HPb63-3Y2直通式压注油杯 Q/STB B07020-1998(螺纹M6、M8*1、M10*1)紧固力矩:0.3-0.5Kg.m。
安全阀 Q/STB B07029-1998(螺纹R1/8)紧固力矩:2.9-4.9Nm。
通气塞 Q/STB B07030-1998 (螺纹R1/4)紧固力矩:2.94-5.88Nm。
螺塞 Q/STB B07040-1998(公称直径08-10螺距1.25,12-36螺距1.5)螺栓(排气) Q/STB B07060-1998(M12*1.5)软管(锥形密封)Q/STB B07100-1998软管(锥形密封) Q/STB B07123-1998(接头部螺母拧紧力矩)螺母(球头式管接头用) Q/STB B07201-1998 拧紧力矩:N.m 材料:(Q235)管接头螺母 Q/STB B07202-1998拧紧力矩(Q235 / HPb 59-1)铰接螺栓 Q/STB B07206-1998拧紧力矩(Q235)球头式端直通接头 Q/STB B07211-1998拧紧力矩(Q235 HPb 60-1 )表中拧紧力矩适用于钢制接头管接头 Q/STB B07212-1998紧固力矩(区分代号为5、7的件材料Q235)套管螺母 Q/STB B07221-1998拧紧力矩(材料Q235)管接头 Q/STB B07230-1998拧入紧固力矩(Q235)弯头(带座) Q/STB B07235-1998 、 B07236-1998拧紧力矩喉箍 Q/STB B07281-1998拧紧力矩U形管夹及座 Q/STB B07283-1998螺母的紧固力矩(区分代号 2、3使用)管夹 Q/STB B07289-1998(有效紧固直径φ25-φ232)紧固力矩:8.8±05Nm套管接头 Q/STB B07290-1998套管螺母 Q/STB B07833-1998软管(空调器用) Q/STB B09488-1998。
直螺纹钢筋接头拧紧力矩值------表9

直螺纹钢筋接头拧紧力矩值表9-74钢筋直径(mm)16~1820~2225283236~40100200250280320350拧紧力矩(N·m)标准型套筒的几何尺寸表9-77规格螺纹直径套筒外径套筒长度16M16.5×2254518M19×2.5295520M21×2.5316022M23×2.5336525M26×3397028M29×3448032M33×3499036M37×3.5549840M41×3.559105常用变径型套筒几何尺寸表9-78套筒规格外径小端螺纹大端螺纹套筒总长16~1829M16.5×2M19×2.55016~2031M16.5×2M21×2.55318~2031M19×2.5M21×2.55818~2233M19×2.5M23×2.56020~2233M21×2.5M23×2.56320~2539M21×2.5M26×36522~2539M23×2.5M26×36822~2844M23×2.5M29×37325~2844M26×3M29×37525~3249M26×3M33×38028~3249M29×3M33×38528~3654M29×3M37×3.58932~3654M33×3M37×3.59432~4059M33×3M41×3.59836~4059M37×3.5M41×3.5102可调型套筒几何尺寸表表9-79规格螺纹直径套筒总长旋出后长度增加长度16M16.5×21181419618M19×2.514116911420M21×2.515318312322M23×2.516619913425M26×317921414428M29×319923915932M33×322226711736M37×3.524429319540M41×3.5261314209注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。
直螺纹钢筋接头拧紧力矩值 表9

精心整理直螺纹钢筋接头拧紧力矩值表9-74
标准型套筒的几何尺寸表9-77
注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。
9-6-5-4接头质量检验
1.工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。
2.钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求:
(1)每种规格钢筋的接头试件不应少于3根;
(2
(30.9 3
4
100个接5
为1000
6
滑脱,只要满足强度要求,任何破坏形式均可判断为合理。
9-6-5-3现场连接施工
1.连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。
2.采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢靠,连接套筒的外露端应有保护盖。
3.滚压直螺纹接头应使用扭力扳手或管钳进行施工,将两个钢筋丝头在套筒中间位置相互顶紧,接头拧紧力矩应符合表9-74的规定。
扭力扳手的精度为±5%。
4.经拧紧后的滚压直螺纹接头应做出标记,单边外露丝扣长度不应超过2P。
5.根据待接钢筋所在部位及转动难易情况,选用不同的套筒类型,采取不同的安装方法,见图9-111~图9-114。
图9-111标准型接头安装。
螺栓拧紧力矩表之欧阳主创编

螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩(操作者参考)未注明拧紧力矩要求时,参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时,参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩 Q/STB 12.521.5-2000范围:本标准适用于机械性能10.9级,规格从M6-M39的螺栓的扭紧力矩,对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓,本标准不适用。
★对于设计图纸有明确力矩要求的,应按图纸要求执行。
套管螺母紧固力矩 Q/STB B07833-1998材料 HPb63-3Y2直通式压注油杯Q/STB B07020-1998(螺纹M6、M8*1、M10*1)紧固力矩:0.3-0.5Kg.m。
安全阀 Q/STB B07029-1998(螺纹R1/8)紧固力矩:2.9-4.9Nm。
通气塞 Q/STB B07030-1998 (螺纹R1/4)紧固力矩:2.94-5.88Nm。
螺塞 Q/STB B07040-1998(公称直径08-10螺距1.25,12-36螺距1.5)螺栓(排气) Q/STB B07060-1998(M12*1.5)紧固力矩:58.8-78.4N.m。
软管(锥形密封)Q/STB B07100-1998软管(锥形密封) Q/STB B07123-1998(接头部螺母拧紧力矩)螺母(球头式管接头用) Q/STB B07201-1998 拧紧力矩:N.m 材料:(Q235)管接头螺母 Q/STB B07202-1998拧紧力矩(Q235 / HPb 59-1)铰接螺栓 Q/STB B07206-1998拧紧力矩(Q235)球头式端直通接头 Q/STB B07211-1998拧紧力矩(Q235 HPb 60-1 )表中拧紧力矩适用于钢制接头管接头 Q/STB B07212-1998紧固力矩(区分代号为5、7的件材料Q235)套管螺母 Q/STB B07221-1998拧紧力矩(材料Q235)管接头 Q/STB B07230-1998拧入紧固力矩(Q235)弯头(带座) Q/STB B07235-1998 、 B07236-1998拧紧力矩喉箍 Q/STB B07281-1998拧紧力矩U形管夹及座 Q/STB B07283-1998螺母的紧固力矩(区分代号 2、3使用)管夹 Q/STB B07289-1998(有效紧固直径φ25-φ232)紧固力矩:8.8±05Nm套管接头 Q/STB B07290-1998套管螺母 Q/STB B07833-1998软管(空调器用) Q/STB B09488-1998。
