滚轧直螺纹钢筋接头拧紧力矩值

滚轧直螺纹钢筋接头拧紧力矩值

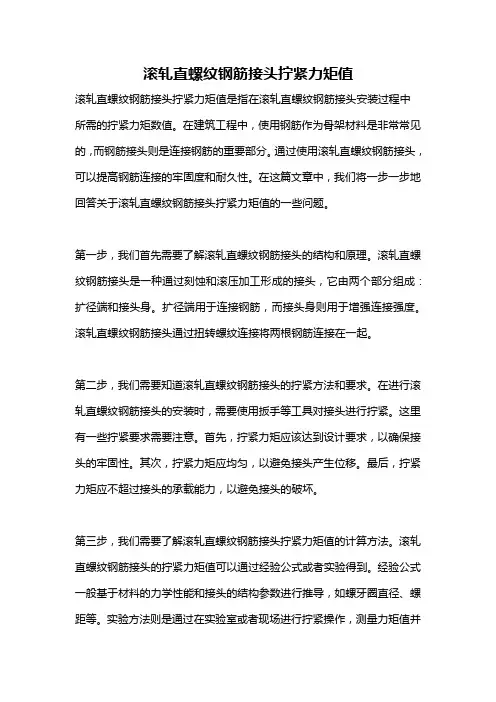

滚轧直螺纹钢筋接头拧紧力矩值滚轧直螺纹钢筋接头拧紧力矩值是指在滚轧直螺纹钢筋接头安装过程中所需的拧紧力矩数值。

在建筑工程中,使用钢筋作为骨架材料是非常常见的,而钢筋接头则是连接钢筋的重要部分。

通过使用滚轧直螺纹钢筋接头,可以提高钢筋连接的牢固度和耐久性。

在这篇文章中,我们将一步一步地回答关于滚轧直螺纹钢筋接头拧紧力矩值的一些问题。

第一步,我们首先需要了解滚轧直螺纹钢筋接头的结构和原理。

滚轧直螺纹钢筋接头是一种通过刻蚀和滚压加工形成的接头,它由两个部分组成:扩径端和接头身。

扩径端用于连接钢筋,而接头身则用于增强连接强度。

滚轧直螺纹钢筋接头通过扭转螺纹连接将两根钢筋连接在一起。

第二步,我们需要知道滚轧直螺纹钢筋接头的拧紧方法和要求。

在进行滚轧直螺纹钢筋接头的安装时,需要使用扳手等工具对接头进行拧紧。

这里有一些拧紧要求需要注意。

首先,拧紧力矩应该达到设计要求,以确保接头的牢固性。

其次,拧紧力矩应均匀,以避免接头产生位移。

最后,拧紧力矩应不超过接头的承载能力,以避免接头的破坏。

第三步,我们需要了解滚轧直螺纹钢筋接头拧紧力矩值的计算方法。

滚轧直螺纹钢筋接头的拧紧力矩值可以通过经验公式或者实验得到。

经验公式一般基于材料的力学性能和接头的结构参数进行推导,如螺牙圈直径、螺距等。

实验方法则是通过在实验室或者现场进行拧紧操作,测量力矩值并进行统计分析。

这样可以得到一组适用于特定材料和接头的拧紧力矩值。

第四步,我们需要了解滚轧直螺纹钢筋接头拧紧力矩值的应用。

在实际工程中,滚轧直螺纹钢筋接头拧紧力矩值的应用是非常重要的。

合理地选择拧紧力矩值可以确保接头连接的牢固性和可靠性,从而提高整个工程的结构安全性。

同时,拧紧力矩值也可以作为质量控制的一个指标,用于检验和评估接头的质量。

第五步,我们需要了解滚轧直螺纹钢筋接头拧紧力矩值的影响因素。

滚轧直螺纹钢筋接头拧紧力矩值的大小受到多种因素的影响。

首先,材料的力学性能是影响拧紧力矩值的重要因素。

螺钉标准紧固扭力表

螺钉标准紧固扭力表

根据螺钉的材质分类,大概可分为:1.标准T系列(材质:SS.SC):普通紧固,只要允许应尽可能使用该系列;
2.0.5T系列(CR、CB、AB):螺钉,内螺纹,紧固体采用铜、铝、塑料等。

压铸产品塑料零件(电子产品);
3.1.8T系列(SGr、SNC、SCM)采用特殊钢的强力螺纹接头,特别是螺栓承受额外动负荷时(车辆、发动机);
4.2.4T系列(SGr、SNC、SCM、SNCM):采用特殊钢的强力螺纹接头,特别是螺栓仅承受静负荷时(摩擦结合)用于建设。

下面为标称直径,T系列及紧固扭矩对应值表格(N.M):
具有一字槽或十字槽自攻螺钉头,槽长大于1.5倍螺纹外径(塑料件)。

直螺纹钢筋接头拧紧力矩值 表9

直螺纹钢筋接头拧紧力矩值      表9

直螺纹钢筋接头拧紧力矩值表9-74钢筋直径(mm)16~1820~2225283236~40100200250280320350拧紧力矩(N·m)标准型套筒的几何尺寸表9-77规格螺纹直径套筒外径套筒长度16M16.5×2254518M19×2.5295520M21×2.5316022M23×2.5336525M26×3397028M29×3448032M33×3499036M37×3.5549840M41×3.559105常用变径型套筒几何尺寸表9-78套筒规格外径小端螺纹大端螺纹套筒总长16~1829M16.5×2M19×2.55016~2031M16.5×2M21×2.55318~2031M19×2.5M21×2.55818~2233M19×2.5M23×2.56020~2233M21×2.5M23×2.56320~2539M21×2.5M26×36522~2539M23×2.5M26×36822~2844M23×2.5M29×37325~2844M26×3M29×37525~3249M26×3M33×38028~3249M29×3M33×38528~3654M29×3M37×3.58932~3654M33×3M37×3.59432~4059M33×3M41×3.59836~4059M37×3.5M41×3.5102可调型套筒几何尺寸表表9-79规格螺纹直径套筒总长旋出后长度增加长度16M16.5×21181419618M19×2.514116911420M21×2.515318312322M23×2.516619913425M26×317921414428M29×319923915932M33×322226711736M37×3.524429319540M41×3.5261314209注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。

螺栓拧紧力矩对照表

螺栓拧紧力矩对照表

螺栓拧紧力矩对照表
一、引言
在工程实践中,正确拧紧螺栓是至关重要的步骤。

螺栓拧紧力矩对照表是工程
实践中常用的工具,通过该对照表可以确保螺栓在工作状态下具有适当的预加载力,从而确保螺栓连接的安全和可靠性。

二、螺栓拧紧力矩对照表示例
下表为常见螺栓规格及其对应的推荐拧紧力矩示例:
螺栓规格8.8级螺栓(Nm)10.9级螺栓(Nm)12.9级螺栓(Nm)
M6 10 14 17
M8 23 38 50
M10 45 78 110
M12 70 120 170
注意:以上数值仅为示例,实际使用时应根据具体的工程要求和螺栓材质进行调整。

三、螺栓拧紧力矩的重要性
正确的螺栓拧紧力矩对于工程结构的安全和可靠性至关重要。

如果拧紧力过大,容易导致螺栓断裂;而拧紧力过小,则可能造成连接不紧密,影响工程结构的使用寿命。

因此,根据螺栓规格和工程要求选择适当的拧紧力矩是十分重要的。

四、螺栓拧紧力矩的选择方法
1.参考标准:根据相关标准和规范中对于螺栓拧紧力矩的要求进行选
择。

2.专业建议:在不确定的情况下,可以咨询专业工程师或技术人员的
建议。

3.试验验证:在实际使用中,可以通过试验验证不同拧紧力矩下螺栓
连接的效果,选取最适合的拧紧力矩。

五、结论
螺栓拧紧力矩对照表是工程实践中必不可少的工具,正确选择和应用拧紧力矩
可以确保工程结构的安全可靠性。

在实际应用中,需要根据具体情况不断调整优化,以满足工程结构的要求。

螺钉规范扭矩及预紧力速查表

螺钉规范扭矩及预紧力速查表

螺钉规范扭矩及预紧力速查表
螺钉在各种工程中起着承载和连接零件的重要作用。

为了确保螺钉连接的质量和稳固性,正确的扭矩和预紧力是至关重要的。

本文档提供了一个螺钉规范扭矩及预紧力的速查表,帮助工程师们准确选择和应用螺钉。

螺钉规范扭矩速查表
下面是一份按照常见螺纹标准分类的螺钉规范扭矩速查表。

公制螺纹
英制螺纹
注意:以上数值仅为参考,实际扭矩应根据具体情况进行调整。

螺钉预紧力速查表
下面是一份按照常见螺纹标准分类的螺钉预紧力速查表。

公制螺纹
英制螺纹
注意:以上数值仅为参考,实际预紧力应根据具体情况进行调整。

*注意:以上内容仅供参考,请根据具体需求和实际情况进行确认和调整。

*。

直螺纹钢筋接头拧紧力矩值表

直螺纹钢筋接头拧紧力矩值表

直螺纹钢筋接头拧紧力矩值表SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。

9-6-5-4 接头质量检验1.工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。

2.钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求:(1)每种规格钢筋的接头试件不应少于3根;(2)接头试件的钢筋母材应进行抗拉强度试验;(3)3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值,同时尚应不小于倍钢筋母材的实际抗拉强度。

3.现场检验应进行拧紧力矩检验和单向拉伸强度试验。

对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。

4.用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。

抽检数量为:梁、柱构件按接头数的15%,且每个构件的接头抽检数不得少于一个接头,基础、墙、板构件每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽检3个接头。

抽检的接头应全部合格;如有一个接头不合格,则该验收批接头应逐个检查并拧紧。

5.滚压直螺纹接头的单向拉伸强度试验按验收批进行。

同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验。

在现场连续检验十个验收批,其全部单向拉伸试验一次抽样合格时,验收批接头数量可扩大为1000个。

6.对每一验收批,应在工程结构中随机抽取3个试件做单向拉伸试验。

当3个试件抗拉强度均不小于A级接头的强度要求时,该验收批判为合格。

如有一个试件的抗拉强度不符合要求,则应加倍取样复验。

滚压直螺纹接头的单向拉伸试验破坏形式有三种:钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判断为合理。

钢筋力矩扳手的使用

钢筋力矩扳手的使用

钢筋力矩扳手的使用
钢筋连接力矩扳手用于直径为Φ12-Φ40MM 的钢筋连接拧紧力矩值的测试,是钢筋直螺纹接头施工的必备工具。

其实物如图所示:
力矩标尺
扳手力臂长度 600mm,扭矩值设定范围 70~370N.M
操作方法:
1、新扳手出厂时经过验定,有产品合格证,力矩值设定在最低位置上,使用前,要根据钢筋接头所需要的拧紧力矩,将扳手上的游动标尺刻度值设定在对应的位置上,即用专用扳手扭转丝杠使游动标尺上的钢筋规格刻度对准扳手柄上刻线,然后将钳口平稳咬住被连接钢筋或套筒,用力握住扳手手柄,顺时针匀加力,当听到“咔咔”声响时,既可停止加力,此时钢筋接头的拧紧力矩值已达到规定的要求。

2、调整扳手精度。

用专用钥匙插入尾部端面孔内顺时针转增大力矩值,逆时针旋转减少力矩值。

3、标定。

根据《力矩扳手》(JJG770-2003)第6.4条规定:“力矩扳手的检测周期不超过一年”
注意事项:
1、注意防水、泥、沙等杂物进入扳手手柄内,力矩扳手严禁当锤子使用。

2、使用时扳手钳头要端平,加力要均匀,不得用力过猛或施加冲击力。

3、当听到力矩扳手发出“咔嚓”的声响时,要立刻停止扳动扳手,以免造成扳手测力部分的损坏。

4、扳手长期不适用时,应将扳手刻度值设置在零位上,以免测力原件疲劳失准。

5、扳手严禁在设置位为零时使用,因为在此状态下加力无声响信号发出,容易过载损坏扳手。

6、使用过程中,若扳手无响信号发-出时,应立即停止使用,进行维修。

维修后的扳手需标定,标定合格后方可使用。

直螺纹接头安装时最小拧紧力矩附表:
直螺纹接头安装时的最小拧紧扭矩值表。

直螺纹钢筋接头拧紧力矩值--表9

直螺纹钢筋接头拧紧力矩值--表9

直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。

9-6-5-4 接头质量检验1.工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。

2.钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求:(1)每种规格钢筋的接头试件不应少于3根;(2)接头试件的钢筋母材应进行抗拉强度试验;(3)3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值,同时尚应不小于0.9倍钢筋母材的实际抗拉强度。

3.现场检验应进行拧紧力矩检验和单向拉伸强度试验。

对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。

4.用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。

抽检数量为:梁、柱构件按接头数的15%,且每个构件的接头抽检数不得少于一个接头,基础、墙、板构件每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽检3个接头。

抽检的接头应全部合格;如有一个接头不合格,则该验收批接头应逐个检查并拧紧。

5.滚压直螺纹接头的单向拉伸强度试验按验收批进行。

同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验。

在现场连续检验十个验收批,其全部单向拉伸试验一次抽样合格时,验收批接头数量可扩大为1000个。

6.对每一验收批,应在工程结构中随机抽取3个试件做单向拉伸试验。

当3个试件抗拉强度均不小于A级接头的强度要求时,该验收批判为合格。

如有一个试件的抗拉强度不符合要求,则应加倍取样复验。

滚压直螺纹接头的单向拉伸试验破坏形式有三种:钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判断为合理。

9-6-5-3 现场连接施工1.连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。

螺丝力矩参考表格

螺丝力矩参考表格

竭诚为您提供优质文档/双击可除螺丝力矩参考表格篇一:标准螺丝拧紧力矩表篇二:螺丝扭力表(公制)篇三:螺丝力矩m6~m24螺钉或螺母的拧紧力矩(操作者参考)未注明拧紧力矩要求时,参考下表(普通螺栓拧紧力矩) 未注明拧紧力矩要求时,参考下表(普通螺栓拧紧力矩) 公制螺栓扭紧力矩q/(螺丝力矩参考表格)stb12.521.5-2000范围:本标准适用于机械性能10.9级,规格从m6-m39的螺栓的扭紧力矩,对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓,本标准不适用。

★对于设计图纸有明确力矩要求的,应按图纸要求执行。

套管螺母紧固力矩q/stbb07833-1998材料hpb63-3y2直通式压注油杯q/stbb07020-1998(螺纹m6、m8*1、m10*1)紧固力矩:0.3-0.5kg.m。

安全阀q/stbb07029-1998(螺纹R1/8)紧固力矩:2.9-4.9nm。

通气塞q/stbb07030-1998(螺纹R1/4)紧固力矩:2.94-5.88nm。

螺塞q/stbb07040-1998(公称直径08-10螺距1.25,12-36螺距1.5)螺栓(排气)q/stbb07060-1998(m12*1.5)紧固力矩:58.8-78.4n.m。

软管(锥形密封)q/stbb07100-1998软管(锥形密封)q/stbb07123-1998(接头部螺母拧紧力矩)螺母(球头式管接头用)q/stbb07201-1998拧紧力矩:n.m材料:(q235)管接头螺母q/stbb07202-1998拧紧力矩(q235/hpb59-1)铰接螺栓q/stbb07206-1998拧紧力矩(q235)球头式端直通接头q/stbb07211-1998拧紧力矩(q235hpb60-1)表中拧紧力矩适用于钢制接头管接头q/stbb07212-1998紧固力矩(区分代号为5、7的件材料q235)套管螺母q/stbb07221-1998拧紧力矩(材料q235)管接头q/stbb07230-1998拧入紧固力矩(q235)。

螺纹拧紧力矩表

螺纹拧紧力矩表

12.9 15~20 37~50 74~88 128~171 204~273 319~425 489~565 622~830 847~1129 1096~1435 1574~2099 2138~2850 3736~4981 5974~7966
扳手 尺寸
10
14
17
19
22
24
27
30
32
36
41
46
140

系列
S

管子外径 6
8
10
12
14
16
20
螺纹G G1/4A G1/4A
G3/8A
G3/8A
G1/2A
G1/2A
G3/4A
端直通 E型
55
55
80
80
115
115
180
单向阀 E型
45
45
60
60
145
100
145

制:

对:

核:
车间 工位 2012.11.15起
新品试制车间
装配工位
版本
PO.1
35
40
45
60
100
制 堵头
E型
12
25
35
55
65
90
135

系列
S

管子外径
6
8
10
12
14
16
20
端直通 管接头
螺纹M E型 F型
M12×1.5 35 35
M14×1.5 55 45
M16×1.5 70 55
M18×1.5 20 70

直螺纹连接检验记录表

直螺纹连接检验记录表
注。
现场钢筋接头连接质量记录表
工程名称
钢筋规格
抽检数量
工程部位
生产班次
代表数量
提供单位
生产日期
接头类型
检验结果
序号
钢筋直径
拧紧力矩值检验
外露有效螺纹检验
备注


质检负责人:检验员:检验日期:
注1:拧紧力矩值检验应按表3的规定进行检验。
注2:外露有效螺纹检验按633的规定检验。
注3:相关检验合格后,在相应的格里打“V”,不合格时打“X”,并在备注栏加以标注。
现场钢筋丝头加工质量检验记录表
工程名称
钢筋规格
抽检数量
工程部位
生产班次
代表数量
提供单位
生产日期
接头类型
检验结果
序号钢筋直径丝头螺 Nhomakorabea检验丝头外观检验
备注
环通规
环止规
有效螺纹长

不完整螺纹
外观检查
质检负责人:检验员:检验日期:
注1螺纹尺寸检验应按632的规定,选用专用的螺纹环规检验。
注2:相关尺寸检验合格后,在相应的格里打“V”,不合格时打“X”,并在备注栏加以标

钢筋力矩扳手使用

钢筋力矩扳手使用

钢筋力矩扳手的使用
钢筋连接力矩扳手用于直径为Φ12-Φ40MM 的钢筋连接拧紧力矩值的测试,是钢筋直螺纹接头施工的必备工具。

其实物如图所示:
力矩标尺
扳手力臂长度 600mm,扭矩值设定范围 70~370N.M
操作方法:
1、新扳手出厂时经过验定,有产品合格证,力矩值设定在最低位置上,使用前,要根据钢筋接头所需要的拧紧力矩,将扳手上的游动标尺刻度值设定在对应的位置上,即用专用扳手扭转丝杠使游动标尺上的钢筋规格刻度对准扳手柄上刻线,然后将钳口平稳咬住被连接钢筋或套筒,用力握住扳手手柄,顺时针匀加力,当听到“咔咔”声响时,既可停止加力,此时钢筋接头的拧紧力矩值已达到规定的要求。

2、调整扳手精度。

用专用钥匙插入尾部端面孔内顺时针转增大力矩值,逆时针旋转减少力矩值。

3、标定。

根据《力矩扳手》(JJG770-2003)第6.4条规定:“力矩扳手的检测周期不超过一年”
注意事项:
1、注意防水、泥、沙等杂物进入扳手手柄内,力矩扳手严禁当锤子使用。

2、使用时扳手钳头要端平,加力要均匀,不得用力过猛或施加冲击力。

3、当听到力矩扳手发出“咔嚓”的声响时,要立刻停止扳动扳手,以免造成扳手测力部分的损坏。

4、扳手长期不适用时,应将扳手刻度值设置在零位上,以免测力原件疲劳失准。

5、扳手严禁在设置位为零时使用,因为在此状态下加力无声响信号发出,容易过载损坏扳手。

6、使用过程中,若扳手无响信号发-出时,应立即停止使用,进行维修。

维修后的扳手需标定,标定合格后方可使用。

直螺纹接头安装时最小拧紧力矩附表:
直螺纹接头安装时的最小拧紧扭矩值表。

螺栓紧固力矩表对照表 拧紧

螺栓紧固力矩表对照表 拧紧

螺栓紧固力矩表对照表拧紧螺栓紧固是机械连接中常见的操作,通过拧紧螺栓来连接不同部件。

而螺栓的拧紧力矩则是确保螺纹连接稳固的重要参数之一。

在实际操作中,根据螺纹规格和使用环境的不同,对螺栓的紧固力矩有着明确的要求。

下面将介绍螺栓紧固力矩表对照表,以帮助正确拧紧螺栓,确保机械连接的牢固性。

螺栓紧固力矩表对照表以下是常见螺纹规格对应的螺栓紧固力矩表对照表,供参考:螺纹规格直径(mm)紧固力矩(N·m)M4 4 2.5M5 5 5.0M6 6 9.0M8 8 25.0M10 10 50.0M12 12 90.0在使用这个表格时,首先需要确认所使用的螺栓的螺纹规格和直径,然后根据表格中的数值来确定所需的紧固力矩。

在拧紧螺栓时,应当使用扭矩扳手按照规定的力矩值进行操作,避免过紧或者过松,以免影响机械连接的安全性和稳固性。

拧紧螺栓的注意事项在进行螺栓紧固时,除了根据力矩表进行操作外,还需注意以下几点:1.确保螺栓和螺母的搭配正确,不要混淆不同规格的螺纹。

2.在拧紧螺栓之前,应当先清理并涂抹适量的润滑剂,以减少摩擦力,确保拧紧效果。

3.在拧紧过程中,按照交叉顺序逐步增加力矩,以确保螺栓均匀受力,避免出现偏斜或者变形。

4.在紧固完毕后,应当再次检查螺栓是否牢固,确保安全连接。

通过正确使用螺栓紧固力矩表对照表,结合正确的操作方法,可以确保螺栓的紧固效果,提高机械设备的安全性和稳定性,延长使用寿命。

在日常的机械维护保养中,务必重视螺栓的拧紧工作,做好相关记录并定期检查,以确保设备的正常运行和安全使用。

以上就是关于螺栓紧固力矩表对照表的相关内容,希望对您有所帮助。

```。

直螺纹钢筋接头拧紧力矩值------表9

直螺纹钢筋接头拧紧力矩值------表9

直螺纹钢筋接头拧紧力矩值表9-74钢筋直径(mm)16~1820~2225283236~40100200250280320350拧紧力矩(N·m)标准型套筒的几何尺寸表9-77规格螺纹直径套筒外径套筒长度16M16.5×2254518M19×2.5295520M21×2.5316022M23×2.5336525M26×3397028M29×3448032M33×3499036M37×3.5549840M41×3.559105常用变径型套筒几何尺寸表9-78套筒规格外径小端螺纹大端螺纹套筒总长16~1829M16.5×2M19×2.55016~2031M16.5×2M21×2.55318~2031M19×2.5M21×2.55818~2233M19×2.5M23×2.56020~2233M21×2.5M23×2.56320~2539M21×2.5M26×36522~2539M23×2.5M26×36822~2844M23×2.5M29×37325~2844M26×3M29×37525~3249M26×3M33×38028~3249M29×3M33×38528~3654M29×3M37×3.58932~3654M33×3M37×3.59432~4059M33×3M41×3.59836~4059M37×3.5M41×3.5102可调型套筒几何尺寸表表9-79规格螺纹直径套筒总长旋出后长度增加长度16M16.5×21181419618M19×2.514116911420M21×2.515318312322M23×2.516619913425M26×317921414428M29×319923915932M33×322226711736M37×3.524429319540M41×3.5261314209注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。

直螺纹钢筋接头拧紧力矩值表

直螺纹钢筋接头拧紧力矩值表

直螺纹钢筋接头拧紧力矩值表Hessen was revised in January 2021直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。

9-6-5-4 接头质量检验1.工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。

2.钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求:(1)每种规格钢筋的接头试件不应少于3根;(2)接头试件的钢筋母材应进行抗拉强度试验;(3)3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值,同时尚应不小于倍钢筋母材的实际抗拉强度。

3.现场检验应进行拧紧力矩检验和单向拉伸强度试验。

对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。

4.用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。

抽检数量为:梁、柱构件按接头数的15%,且每个构件的接头抽检数不得少于一个接头,基础、墙、板构件每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽检3个接头。

抽检的接头应全部合格;如有一个接头不合格,则该验收批接头应逐个检查并拧紧。

5.滚压直螺纹接头的单向拉伸强度试验按验收批进行。

同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验。

在现场连续检验十个验收批,其全部单向拉伸试验一次抽样合格时,验收批接头数量可扩大为1000个。

6.对每一验收批,应在工程结构中随机抽取3个试件做单向拉伸试验。

当3个试件抗拉强度均不小于A级接头的强度要求时,该验收批判为合格。

如有一个试件的抗拉强度不符合要求,则应加倍取样复验。

滚压直螺纹接头的单向拉伸试验破坏形式有三种:钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判断为合理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

直螺纹钢筋接头拧紧力矩值表9-74
标准型套筒的几何尺寸表9-77
常用变径型套筒几何尺寸表9-78
可调型套筒几何尺寸表表9-79
注:表中“增加长度”为可调型套筒比普通套筒加长的长度,施工配筋时应将钢筋的长度按此数进行缩短。

9-6-5-4 接头质量检验
1.工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。

2.钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求:
(1)每种规格钢筋的接头试件不应少于3根;
(2)接头试件的钢筋母材应进行抗拉强度试验;
(3)3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值,同时尚应不小于0.9倍钢筋母材的实际抗拉强度。

3.现场检验应进行拧紧力矩检验和单向拉伸强度试验。

对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。

4.用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。

抽检数量为:梁、柱构件按接头数的15%,且每个构件的接头抽检数不得少于一个接头,基础、墙、板构件每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽检3个接头。

抽检的接头应全部合格;如有一个接头不合格,则该验收批接头应逐个检查并拧紧。

5.滚压直螺纹接头的单向拉伸强度试验按验收批进行。

同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验。

在现场连续检验十个验收批,其全部单向拉伸试验一次抽样合格时,验收批接头数量可扩大为1000个。

6.对每一验收批,应在工程结构中随机抽取3个试件做单向拉伸试验。

当3个试件抗拉强度均不小于A级接头的强度要求时,该验收批判为合格。

如有一个试件的抗拉强度不符合要求,则应加倍取样复验。

滚压直螺纹接头的单向拉伸试验破坏形式有三种:钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判断为合理。

9-6-5-3 现场连接施工
1.连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。

2.采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢靠,连接套筒的外露端应有保护盖。

3.滚压直螺纹接头应使用扭力扳手或管钳进行施工,将两个钢筋丝头在套筒中间位置相互顶紧,接头拧紧力矩应符合表9-74的规定。

扭力扳手的精度为±5%。

4.经拧紧后的滚压直螺纹接头应做出标记,单边外露丝扣长度不应超过2P。

5.根据待接钢筋所在部位及转动难易情况,选用不同的套筒类型,采取不同的安装方法,见图9-111~图9-114。

图9-111 标准型接头安装。
