水泥均化库用DQF系列电动球阀(说明书)

合集下载

电动蝶阀球阀使用说明书

电动蝶阀球阀使用说明书

2.不 要在下述场所保管:
(1)有 雨水处
⑵ 超过 ω ℃的高温场所
o)灰 尘多的场所
(4)湿 度高的场所
3.验 收时因检查性能而拆开了包装必须重新包装好 ,直 到开始安装 。 4.空 气配管接 口及 电气配线接 口的塞子和盖等 ,在 空气配管工程及 电气配线工程开始 以前 ,
请 不要打开 。
5.对 于使用后再进行保管 的情况 ,请 按下述事项进行处理 :

紫请预 留进线 ,手 动 时所需的空 间;
来注意 :室 外 阳光直射会造成高温 ,加 速元器件 的老化 ,甚 至失效 ;
雨水会加速胶垫 的老化 ,并 在万一防水操作不 当时,瞬 间损坏产 品;
环境温度 、流体温度条件
紫环境温度应在-25℃ ~60℃ 范 围 内;
注意 :在 零度 以下使用 时,应 使用带有 防止结露 的除湿加热器 的机 型;
可实现各种腐蚀性 、非腐蚀性 的气体 、液体 、胶状体 、颗粘物 的流量控制 。
★ 其安装与维修需注意 :
1.蝶 阀可 以安装在空 间任意角度管路上 。
2.安 装位置必须保证使用维修更换方便 。
3.允 许双 向使用 ,可 换 向使用 (安 装 时无方 向要求 )。
4.购 回阀门后将蝶 阀开启 务50,置 于室 内干燥处存放 。
★ 性能特 点:
⒈ 功能强劲 一△智能型、比例式 、开关式 、各类信号输 出型应有尽有 ;
⒉ 体积小巧一∵体积仅相当于同类产品的 35%左右: 3.轻便宜人——重量仅相当于同类产品∷的 30%左右; 4.美观大方——铝合金压铸外壳,精 细流畅、且可减少电磁干扰;
5,安 全保证——通过 AC!sO0V耐 压检测,F级 绝缘电机,安 全有保障; ⒍ 酡套简∷单——采用单相电源、外接线路简单,也 可做 3sOV直流电源;

球阀型号说明

球阀型号说明
28″(DN700)
14500
19300
29500
36000
32″(DN800)
21000
26900
39000
60000
36″(DN900)
28000
40000
51000
75000
40″(DN1000)
35000
45000
71000
105000
注:本力矩只是作为用户选型时参考,选用驱动装置力矩值应为操作力矩的1.1-1.3倍。
手动(省略)
3-蜗轮传动
6-气动
9-电动
7-液动
8-气、液联动
1-内螺纹
2-外螺纹
4-法兰
6-焊接连接
7-对夹连接
8-卡箍
9-卡套
1-浮动直通式
4-浮动L形三通
5-浮动T形三通
6-固定四通
7-固定直通
8-固定三通
F-氟塑料
H-合金钢
Y-硬质合金
E-增加聚四氟乙烯
D-中温碳纤维
N-尼龙
PPL-对位聚苯
2″(DN50)
20
30
70
200
3″(DN80)
80
150
250
450
4″(DN100)
150
300
400
600
5″(DN125)
200
500
650
930
6″(DN150)
400
700
860
1150
8″(DN200)
640
940
1300
1750
10″(DN250)
1100
1600
2300
3000

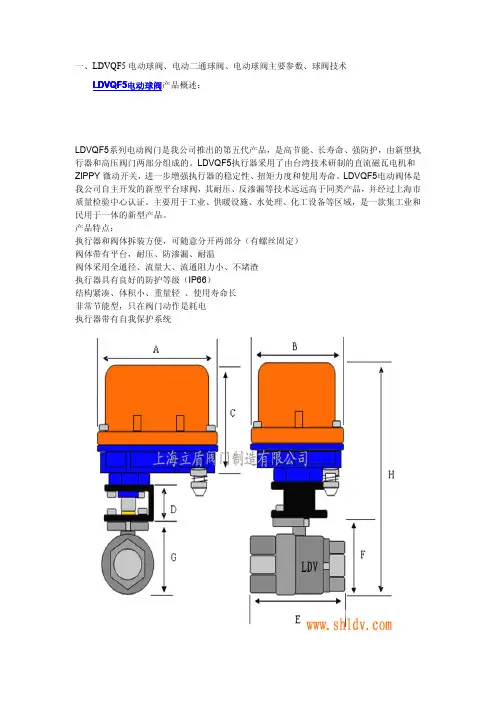

电动球阀电动二通球阀电动球阀主要参数球阀技术

电动球阀电动二通球阀电动球阀主要参数球阀技术
三、弹性球球阀
球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本 身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。
弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头 使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使 球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。
物或排除故障,再次通电运转。所以流动物体中有较大较硬杂物的用户,请在使用电动阀门 前加装过滤网,进行保护。 安装注意: 1. 安装阀门是阀体面为进水口,阀盖面为出水口。 2. 执行器可以安装在倾斜于水平面不大于90度的任意位置,严禁朝下安装。 3. 请用户务必在清楚接线方式和工作电压的情况下,输入电源。 4. 安装时不要对执行器使用强力。 5. 与阀门连接的螺纹必须为标准的国标管螺纹(即 G 螺纹),切勿使用锥螺纹与阀门连接。
有红、黑和黄三色,黄线与红线相连阀门开启,到位后并保持,同时红色指示灯亮起。黄线 与红线断开阀门关闭,到位后并保持,同时绿色指示灯亮起。直流:红线接正,黑线接负。
2、LD3W(直流三线一控带信号反馈)-接线原理:这款为直流带信号反馈有红、黑 和黄三色线为电源和调节作用,还有绿和橙各2根为反馈信号输出线。黄线与红线相连阀门 开启,到位后并保持,同时红色指示灯亮起及执行器给出到位无源信号。黄线与红线断开阀 门关闭,到位后并保持,同时绿色指示灯亮起执行器给出到位无源信号。直流:红线接正, 黑线接负。
6. 安装前阀门与管道应保持清洁,不得有杂物。 备注:如果因安装不当、电源输出错误、工况介质太恶劣所造成的产品损坏,我公司只提供 有偿服务。 保修期: 1.产品保修期为自购买之日起二十四个月(合同签订日或以发货清Байду номын сангаас日期)。 2.产品上的条码为保修凭证,撕毁无效

电动调节阀使用说明

电动调节阀使用说明

电动调节阀使用说明格,将面临新的挑战,尤其是在国际矿业巨头继续扩大垄断,谈判双方实力严重失衡的大环境下。

实际上,今年的铁矿石价格谈判时间未到,却早已引起国内外的关注了。

目前,我国铁矿石自给率约为45%至50%,另外一半需要进口,进口分为现货进口和长期协议进口两部分。

作为世界上最大的铁矿石进口国,我国在世界上的地位绝对是举足轻重的。

然而,近几年来,我国钢企参加了几次国际铁矿石价格谈判,但效果都不明显。

主要原因是我国的钢铁产业集中度低、钢企之间的力量分散,造成一、产品[电子式三通电动调节阀]的详细资料:产品型号:ZDSF(H)型产品名称:电子式三通电动调节阀产品特点:ZDSF(H)型直行程分流、合流电动调节阀,由三通分流,合流阀门配用德国进口PS系列直行程电动执行机构组成。

电动执行机构内有伺服系统,无需另配伺服放大器,有输入控制信号(4-20mADC 或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节,采用平衡式阀塞结构,具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大,连线简单等特点,工洲调节阀广泛用于流量系数大,泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。

二、阀体:形式:三通双座铸造阀公称通径:25-300mm公称压力:PM1.6 4.0 6.4MPa连接形式:法兰式按JB78-59 JB79-59材料:HT200 ZG230—450 ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti三、上阀盖:常温型:-20℃-+200℃散热型:-40℃-+450℃压盖形式:螺栓压紧式填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管四、阀内组件:阀芯形式:双导向双座套筒型阀芯流量特性:等百分比特性,线性特性和快开特性材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti五、执行机构:类型:可选PS、3810、ZAZ型(DN100以内)、DKZ型(DN100以上)系列电子式直行程执行机构。

球阀使用说明书

球阀使用说明书
PTFE。
2、阀门两端连接采用法兰结构或长焊接端,浮动球阀阀体和阀盖
连接处密封采用 PTFE 垫片。
3、阀杆采用有防飞出功能的下装结构。
4、扁式阀杆头的设计能让装配的手柄始终与流体通道平行。装配
中,应避免手柄未达到预定位置。
五、阀门运输和保管
1、阀门运输 (1)在运输过程中,应将阀门用纸箱或木箱包装。如纸箱或木箱 无法包装阀门时,应用托盘将阀门固定好,做防尘防水处理。 (2)在装载阀门时,不要让传动装置承受任何外力。 (3)避免装载设备时超载,货物摆放要宽松,避免阀门受撞击。 (4)所有的阀门搬运都应该很小心,对于大口径的阀门应该用起 吊设备。 2、阀门保管
片,可以作为修理和维护的备用零件进行订购。 8、分解及再装配时必须小心防止损伤零件的密封面,特别是非金 属零件,取出 O 型圈时宜使用专用工具。 9、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来 的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布 (为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附 在壁面上的油脂、污垢、积胶、灰尘等。 10、非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。 11、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布 擦)进行装配,但不得长时间搁置,否则会生锈、被灰尘污染。 12、使用润滑脂润滑。润滑脂应与阀金属材料、橡胶件、塑料件 及工作介质均相容。在密封件安装槽的表面上涂一薄层润滑脂, 在橡胶密封件上涂一薄层润滑脂,阀杆的密封面及摩擦面上涂一 薄层润滑脂。
高压水密封实验压力
1.76MPa
低压气密封实验压力
0.6MPa
适用温度℃
-29~200
三、工作原理
球阀的主要功能是切断或接通管道中的流体。当手动或其它

电动球阀使用说明书

电动球阀使用说明书

故障现象
故障原因
不 能 正 常 启 动 电机过热
1、电源不通 2、电压低 3、操作回路不通 4、切换装置复位不正确 5、污物卡死 6、微动开关触点损坏 7、电容器损坏
阀启闭过度频繁
排故措施
接通电源 调整电压 检查电路 检查复位情况 清除污物 更换开关 更换电容器 按ε=10%
咸阳三星机电科技有限责任公司
咸阳三星机电科技有限责任公司
合销重新弹入传动齿轮孔的轴向槽中,从而使传动轴和减速系统连接起 来.通电前一定要检查复位的可靠性。
3.2 球阀 各种球阀都为直通式浮动球阀。对油阀不规定进出口方向;对φ15 气 阀规定带弹簧的一侧为进口,请特别注意不要装错。 4、控制线路原理 由于电动球阀主要用于集中控制,用户接线各异,具体的控制线路由 用户自选,这里只给出阀门控制的基本接线原理图(见图 3),但是交流 电流的火线与零线绝不允许接反。图中的”1”处接零线。 5、连接和安装 5.1 连接 球阀和管路连接有法兰连接或焊接。(法兰连接型号为 Q941F,焊接连 型号为 Q961F)。 焊接时不允许卸开阀门,以免造成密封破坏和泄漏。 焊接时采用电焊或氩弧焊,最好有湿布包住非焊接部位降温,避免焊 接高温损坏内部密封件。 注:1、焊接前须仔细清理被焊表面油污等,管路直径和阀门进出口 径配合应适当,以防焊接时焊料或其它污物落入阀内。 2、焊接时球阀须保持开启状态,以利吹扫时清除脏物。 3、接线时电动装置内切勿漏放杂物(如螺丝钉、线头等),否则有可 能使球阀不能正常工作或损坏内部机件。

-15Y -20Y -25Y -50Y -15Q -20Q -25Q -50Q
号 Q961F Q961F Q961F Q961F Q961F Q961F Q961F Q961F

球阀说明书

球阀说明书

球阀说明书1 基本要素分析1.1 球阀结构及参数球阀是由旋塞演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。

球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能。

球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭。

球阀装配图如下图所示:图1 球阀装配图球阀零件明细表如下:表1 球阀零件明细表1.2 作业单位划分情况表2 作业单位建筑物汇总表1.3 工艺过程分析球阀生产工艺流程:(1) 零、组件制作与外购(续表为自制件工艺过程卡)(2) 组装所有零、组件在总装车间集中组装为成品。

(3) 上漆组装完成后,至油漆车间,每件成品需用油漆0.13kg(4) 产品储存所有上漆产品转运至成品库待出厂。

阀体产品名称件号材料单位重量/kg年计划产量总重量/kg阀体qf101 ZG25 5 60000 300000序号作业单位名称工序内容工序材料利用率/﹪1 原材料库原材料出库1002 热处理车间铸造阀体毛坯903 机加工车间粗铣、粗车80 热处上填料产品名称件号材料单位重量/kg 年计划产量总重量/kg上填料qf11聚四氯乙烯0.12 60000 7200序号作业单位名称工序内容工序材料利用率1 原材料库原材料出库1002 化工车间热挤压成型982 物流分析2.1 产品工艺过程分析2.1.1 分析给定的工艺过程表由于各个部件的年需求量是固定的,也就是说球阀的生产呈理想状态(零库存存),所以全年的物流量就没有必要给出。

工艺过程表计算出各个工序加工前后单件重量及废料重量如下表14所示:表14 各个零件原料重量与成品重量对比2.1.2 各个自制零部件工艺过程图2.1.3 产品总的工艺过程图2.2 物流强度分析2.2.1 作业单位之间的物流强度根据表15即可得到表16最后一列表15 物流强度等级分划表表16 作业单位之间的物流强度2.2.2 各单位之间物流强度统计图2.2.3 作业单位物流相关原始分析由上面的原始物流作定量的分析后,得到原始物流相关表。

电动球阀使用说明书

电动球阀使用说明书

D1
75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6
40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd
4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36
上海川沪阀门有限公司
电动球阀使用说明书
■ 主要性能指标
公称通径 允许压差 动作范围 泄露量 Q 基本误差
回差 死区 可调范围
15
20
25
32
40
50
65
80
100
125
150
≤ 公称压力(MPa)
0~90°,0~360°
按 GB/T4213-92,小于额定 KV0.01%
±1%
±1%
≤1%(可调)
125 145 160 180 210 240 295 355 410 470 525
46
56
65
76
84
99
118 132 156 184 211
根据阀门压力大小而定。配置机型不同,外形尺寸也不相同。可进入电动执行器页面查阅。
销售电话:021-5186 3046
图文传真:021-5186 3049
PN2.5MPa 法兰连接尺寸
D
95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1
65 75 85 100 110 125 145 160 190 220 250 310 370 430

球阀 使用说明书

球阀 使用说明书

球阀使用说明书球阀使用说明书1.简介1.1 球阀定义1.2 球阀的工作原理1.3 球阀的主要组成部分2.产品特点2.1 阀体材质2.2 阀门类型2.3 连接方式2.4 使用环境要求2.5 阀门的优点3.安装3.1 环境准备3.2 安装步骤3.2.1 阀门准备3.2.2 连接管道3.2.3 固定阀门3.2.4 测试阀门3.3 定位装置的安装(适用于自动球阀)3.4 电动装置的安装(适用于电动球阀)4.使用4.1 操作步骤4.1.1 手动球阀的操作4.1.2 自动球阀的操作4.2 注意事项4.2.1 使用前的检查4.2.2 阀门的开启和关闭4.2.3 阀门的维护保养5.故障排除5.1 无法开启或关闭阀门5.2 阀门漏气5.3 阀门卡住或堵塞5.4 其他常见故障6.附件6.1 阀门相关配件6.2 阀门示意图7.法律名词及注释7.1 根据本文档中所述,球阀指的是一种用于控制流体流动的阀门装置。

7.2 阀体材质是指球阀所使用的主要材料,常见的材质包括不锈钢、铸铁和铜合金等。

7.3 连接方式是指球阀与管道之间的连接方式,包括螺纹连接、焊接连接和法兰连接等。

7.4 环境要求是指球阀在使用时所需的温度、压力和介质等条件。

7.5 自动球阀是指通过电动装置、气动装置或液动装置等可以实现自动开闭的球阀。

附件:1.阀门示意图2.安装准备检查表3.球阀维护保养手册4.球阀使用常见问题解答指南法律名词及注释:1.球阀:根据本文档中所述,球阀指的是一种用于控制流体流动的阀门装置。

2.阀体材质:阀体材质是指球阀所使用的主要材料,常见的材质包括不锈钢、铸铁和铜合金等。

3.连接方式:连接方式是指球阀与管道之间的连接方式,包括螺纹连接、焊接连接和法兰连接等。

4.环境要求:环境要求是指球阀在使用时所需的温度、压力和介质等条件。

5.自动球阀:自动球阀是指通过电动装置、气动装置或液动装置等可以实现自动开闭的球阀。

球阀使用说明书

球阀使用说明书

球阀使用说明书汇编:校对:审核:日期:雷蒙德(北京)阀门制造有限公司球阀使用说明书球阀是一种截断阀,它的启闭件(球体)有一个圆形的通道,围绕着阀体的垂直中心线作回转90o的运动,接通或截断管路中的介质,故称作球阀。

本操作说明书适用Q41F(Y)、Q341F(Y)、Q47F(Y)、Q347F(Y),全径、缩径,压力PN16~PN250(Class150Lb~1500Lb)固定球、浮动球球阀。

1、技术参数1.1 阀门的公称压力和公称通径(见下表:) bar/LbDN Mm/"PN16/20Class150LbPN25/40/50Class300LbPN64Class400LbPN100Class600LbPN150/160Class900LbPN250Class1500Lb15/0.5" √√√√√√20/0.75" √√√√√√25/1" √√√√√√40/1.5" √√√√√√50/2" √√√√√√65/2.5" √√√√√√80/3" √√√√√√100/4" √√√√√√125/5" √√√√√√150/6" √√√√√√200/8" √√√√√√250/10" √√√√√√300/12" √√√√√√350/14" √√√√√√400/16" √√√√√√450/18" √√√√√√500/20" √√√√√√600/24" √√√√√√700/28" √√√√√NA 800/32" √√√√√NA 900/36" √√√√√NA 注:NA 不适用1.2 阀门的材料、温度和介质适用温度适用介质CF8/304 -196℃~200℃液氧等LC3/LF3 -101℃~200℃乙烯等LCB/LF2 -46℃~200℃二氧化碳WCB/A105 -29℃~425℃油、气、水CF8/304 -29℃~200℃硝酸类CF8M/316 -29℃~200℃醋酸类WC6/F11 -29℃~570℃氢气、高温蒸汽WC9/F22 -29℃~570℃氢气、高温蒸汽2、技术规范2.1 产品标准GB/T 12237、GB/T21385、API 6D2.2 法兰连接结构长度按:GB/T12221、JB1686、API 6D;2.3 对焊连接结构长度按:GB/T12221、API 6D;2.4 端法兰连接尺寸按:GB/T9113、JB/T79、HG/T20592、ASME B16.5;2.5 阀门的火灾安全设计按:GB/T 12237、GB/T21385、API 607;2.6 阀门的防静电设计按:GB/T 12237、API 6D;2.7 阀门的最小通径按:GB/T 12237、API 6D;2.8 焊接端连接尺寸按:GB/T12224、ASME B16.25;2.9 检查和试验按:GB/T13927、JB/T9092、API 6D。

海林(QDF)系列电动蝶阀使用说明书

海林(QDF)系列电动蝶阀使用说明书

QDF系列电动蝶阀使用说明书产品概要QDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中,能够实现浮点型、比例调节型(标准信号DC0(2)-10V 或4(0)-20mA)控制。

通过PLC、DDC、温控器等控制信号,对电动蝶阀的开度进行调节,以控制管道系统介质的流量,使电动蝶阀的开度始终保持在设定范围内,以满足管道系统中对流量、压力、温度的精确控制。

产品特点·外形美观、结构紧凑、安装方便,易于拆装及维修。

· 90度回转启闭迅速,调节性能好。

·具有精确的双蜗轮蜗杆机构,低噪声,高输出力矩。

·手-电动切换。

·内置干燥器,可防止水气冷凝。

·具有自动鉴别相序、端相、过热、过载保护。

·多功能显示窗口,显示内容丰富,用户可随时掌握·设备基本参数和运行状态。

·可实现远程操控。

·具有完备的堵转和振荡判定等故障检测功能。

·调节型可与开关型随意切换使用。

·安全可靠,能够通过AC1500V耐压检测,选用F 级绝缘电机,并内置热保护开关。

·启动和关闭次数6万次。

·IP67高标准防护等级。

执行器技术参数阀体技术参数注:蝶板材料默认为球墨铸铁(镀镍),如果需要不锈钢或者其它材料,订货时请注明。

对夹式电动蝶阀外形尺寸DN40~50 DN65~80DN100~DN150DN100~DN150DN200-DN350 DN400~DN500法兰电动蝶阀外形尺寸DN40~DN500对夹式蝶阀与执行器配置表(供参考)法兰式蝶阀与执行器配置表(供参考)注:配置表仅供参考,以实物配置为准。

Kv 值注: 1、Kv 值是阀门两端压差为100KPa 时的水流量(单位m ³/h )。

(测试水温20℃)2、当阀门用作开、关使用时其额定流量系数按90℃开度时的Kv 值选取;当阀门用作调节使用时其额定流量系数按70℃开度时Kv 值选取。

球阀使用维护说明书

球阀使用维护说明书

球阀使用维护说明书一、引言球阀作为常见的流体控制装置,广泛应用于各类液体和气体的输送系统中。

本说明书旨在向用户提供球阀的使用和维护指南,以确保球阀的正常运行和延长其使用寿命。

二、球阀的基本结构球阀由阀体、阀盖、球体、密封圈、阀杆、手柄等组成。

阀体内部设有球体,通过旋转球体实现流体的开启和关闭。

三、球阀的使用方法1. 开启球阀:顺时针旋转手柄,使球体与阀体内孔对齐,流体可顺利通过。

2. 关闭球阀:逆时针旋转手柄,使球体与阀体内孔不对齐,流体被阻断。

四、球阀的注意事项1. 在操作球阀前,请确认设备上已经停止了流体的运输,并且系统内的压力已经释放干净。

2. 请勿用过大力气旋转手柄,以免损坏球阀的密封圈。

3. 如果球阀长时间未使用,建议定期旋转手柄,以保持其灵活性。

4. 在高温或高压环境下使用球阀时,应根据实际情况选择合适的材质和密封圈,以确保其正常运行和密封性能。

5. 球阀的连接方式有螺纹连接、焊接连接、法兰连接等,请根据实际需要选择合适的连接方式。

五、球阀的维护方法1. 维护前请关闭球阀,并确认系统内的压力已经释放干净。

2. 定期检查球阀的密封圈,如有磨损或老化,请及时更换。

3. 使用球阀时,避免频繁开启和关闭,以减少球阀的磨损。

4. 定期对球阀进行清洁和润滑,以确保其灵活性和正常运行。

5. 注意防止球阀与其他物体发生碰撞,避免损坏阀体和球体。

六、球阀的故障排除1. 当球阀无法旋转或旋转困难时,可能是球阀内部有异物堵塞,请及时清理。

2. 当球阀无法完全密封时,可能是密封圈磨损或老化,建议更换密封圈。

3. 如遇到其他故障情况,请联系专业技术人员进行维修或更换。

七、安全注意事项1. 使用球阀时,请确保操作人员已经接受相关的操作培训,掌握正确的操作方法。

2. 在操作球阀时,请戴上适当的防护用品,以防止流体喷溅或意外受伤。

3. 在进行球阀的维护和维修时,务必切断相应设备的电源,并进行必要的安全措施。

八、结论通过本维护说明书的阅读和理解,用户将能够正确使用和维护球阀,以确保其正常运行和延长使用寿命。

球阀说明书

球阀说明书

球阀说明书球阀问世于20世纪50年代,随着科学技术的飞速发展,生产工艺及产品结构的的不断改进,在短短的40年时间里,已迅速发展成为一种主要的阀类。

在西方国家工业发达的国家,球阀的使用正在逐年不断的上升,在我国,球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业,在国民经济中占有举足轻重的地位。

球阀主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中本公司生产的硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。

而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。

球阀的结构特点①流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

②开关迅速、方便,只要阀杆转动90o,球阀就完成了全开或全关动作,很容易实现快速启闭。

③阀座密封性能好。

大多数球阀的密封圈都采用聚四乙烯等弹性材料制造,软密封结构易于保证启封,而且球阀的密封力随着介质压力的增高而增大。

④阀杆密封可靠。

球阀启闭时阀杆只作旋转运动而不作升降运动,阀杆的填料密封不易破坏,且阀杆倒密封的密封力随着介质压力的增高而增大。

⑤由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

⑥可配置气动、电动、液动等多种驱动机构,实现远距离控制和自动化操作。

⑦阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。

⑧安装简便,能以任意方向安装于管道中的任意部位。

产品的主要结构、功能一、对夹系列球阀对夹球阀及对夹保温夹套球阀是我厂新开发的产品,与普通产品相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。

(如图一、图二)二、全通径系列及缩径系列我公司球阀一般设有全通径及缩径两个系列,以满足不同工况的需要。

全通径球阀的通道内径与管线内径一致,流体阻力最小,并便于管道清扫。

球阀—产品使用说明书

球阀—产品使用说明书

Ball valves球阀使用说明书Ball Valve Operating Manual)浙江石化阀门有限公司Zhejiang Petrochemical Valve Co., Ltd.二O一一年 Year 2011、一用途Application球阀是一种管线阀门产品,用于接通或截断管路中的介质。

一般是处于全开或全关状态,在微开状态下可作流量的调节使用。

广泛适用于工况条件下水、气、油品等介质的各种管路中。

Ball valve is pipeline valve, used for connecting or cutting off medium in the pipelines. Normally it is at the state of opening or closing. And it couldfunction as regulating the flow when it is at the state of slightly open. It isused on the pipeline such as water, gas, oil etc.二性能规范 Performance Specification压力等级: Class150; Class300; Class600;Pressure: Class150; Class300; Class600;公称尺寸:NPS 2 ~NPS24;Nominal Size: NPS 2 ~NPS24、阀体材料: ASTM A216 WCB; ASTM A351 CF8;Body Material:ASTM A216 WCB;ASTM A351 CF8;产品的设计、制造按API6D的规定;检查试验按API6D的规定;法兰连接尺寸按 ASME 的规定;结构长度按API6D的规定;Designed and manufactured according to API6D; Inspected and tested accordingto API6D;Flange ends according to ASME ; Face to face according to API 6D适用介质:水、蒸汽、油品等。

矿用本安型电动球阀使用说明书

矿用本安型电动球阀使用说明书

DFH-20/10 矿用本安型电动球阀使用说明书警告:1) 安装、使用前应阅读使用说明书,严格按说明书中方法进行安装和操作2) 检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数13) 本安产品不得随意与其它未经联检的设备连接1. 概述DFH-20/10 矿用本安型电动球阀(以下简称电动球阀)为矿用本质安全型产品,主要用于煤矿井下进回风大巷、采掘工作面进回风巷道、上下山、车场、煤仓及其它需要控制液体或气路开闭的场合。

具有适应压力范围广、不受泥沙和污水影响、通径大、工作稳定可靠、使用寿命长、抗干扰能力强等特点,而且电动球阀具备数据采集、控制输出、数据传输、故障自诊断等功能,联网后能与各种煤矿安全及生产监测监控系统或自动喷雾降尘装置配套使用。

1.1. 防爆型式:Ex ib I Mb 。

1.2. 型号意义(此处阀径尺寸和水压为最大值,实际根据定货要求定制)DF H 20 / 10 最高工作压力:10MPa 阀径:20mm 本质安全型电动阀1.3. 防护等级:IP65 。

2. 使用环境a)环境温度:5 ℃~40℃;b) 环境湿度: ≤95%;c) 环境大气压:80kPa ~106kPa;d) 无显著振动和冲击的场合;e) 煤矿井下有甲烷、煤尘爆炸性混合物,但无破坏绝缘的腐蚀性气体、无直接滴水和淋水的场所。

3. 主要技术参数①额定工作电压:18.0V DC ;②工作电流:≤200mA。

③输入信号:a) 2 路电平型开关量信号输入(与频率量信号输入共用):高电平不小于 3.0V 且不大于18V,低电平不大于0.5V ;b) 2 路电平型频率量信号输入(与开关量信号输入共用):频率范围200Hz~1000Hz,高电平应不小于 3.0V 且不大于18V,低电平时不大于0.5V ,正负脉冲宽度不得小于0.3ms,误差:± 2Hz。

④输出信号:a) 电平型开关量信号输出,负载电阻大于 1.5k Ω时,输出高电平大于3V。

XQF-1(1B)电动球阀使用说明书

XQF-1(1B)电动球阀使用说明书
6
隔爆面6
接线盒盖 1件
端子板 1件
接线盒体 1件
箱罩 1件
箱体 1件
压紧螺母 2件
隔爆面5
垫圈 4件
密封圈 2件
隔爆面4
连轴凸轮 1件
衬套 1件
隔爆面1 隔爆面2
隔爆面3
附图3 防爆电动装置结构图 图中标出的均为隔爆零件
8
端子板 内接地螺钉
垫圈 密封圈 垫圈 压紧螺母 电缆
9
10
7 8
12 11
球阀组件的阀体、端盖、阀杆、球体等均采用不锈钢铸造,阀座密封材料采用碳 纤维增强石墨制造,具有密封效果好、耐高温的特点。电动驱动装置的外壳(防爆型 球阀的隔爆外壳由箱体、箱罩、接线盒体、接线盒盖四个零件组成)采用高标号铸造 铝合金经严格的热处理制成,并经水压试验,具有强度高、轻便、美观等特点。
电动球阀的工作原理是这样的:电动机得电后带动齿轮减速箱的输出轴低速转 动,输出轴通过连轴套带动阀杆,阀杆又带动球体旋转。同时,与连轴套做成一体的 凸轮控制着两个微动开关按特定程序交替进行接通、断开动作,使电动机也按特定程 序交替转动、停歇,控制球体相应作每次 90°的旋转,实现球阀的开关。另外,还有 两个反馈微动开关同时被交替的压合、断开,送出球阀的工作状态信号。阀杆上固定 有开关指示标牌,以显示球阀工作状态。
b.取下“接线盒盖”、“压紧螺母”、“密封圈”、“垫圈”。
4
c.将电缆依次穿入“压紧螺母”、“垫圈”和“密封圈”后,再一起穿入接线口内。 d.在电缆的各芯线上安装上接线片,并套上绝缘套管,然后按接线图将芯线接到 相应的端子和内接地螺钉上。注意:接线片与端子连接应牢固、可靠且接线片的柄部应 朝向同一方向,以避免意外的搭接和保证端子间的电气间隙。 e.推入密封圈、垫圈、并旋压压紧螺母以使密封圈与电缆紧密结合,不得有间隙。 注意:不得有松散无外皮的芯线。 f.接好外接地线,外接地螺钉为 M6。

电动球阀使用说明书

电动球阀使用说明书

n-φd
4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa 法兰连接尺寸
D
95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1
65 75 85 100 110 125 145 160 190 220 250 320 385 450
H
44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1、A1
根据所配气动执行机构而定
PN1.6MPa 法兰连接尺寸
D
95 105 115 140 150 165 185 200 220 250 285 34010 125 145 160 180 210 240 295 355 410
PN2.5MPa 法兰连接尺寸
D
95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1
65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2
46 56 65 76 84 99 118 132 156 184 211 274 330 389
● 阀内件
阀芯形式 流量特性
O 型球体阀芯 近似快开型
● 执行机构
执行器型号
CHR 系列角行程执行机构
电源:AC200/220V,50/60Hz、输出力矩:50N·M~2000N·M、动作范围:0~90°,0~360°
主要技术参数
动作时间:15 秒/30 秒/60 秒 保护装置:过热保护、手动操作:同附带手柄操作、限位:电气、机械二重限位

电动球阀说明书

电动球阀说明书

库底充气控制专用DQF系列电动球阀Reservoir bottom inflatable control dedicated DQFseries electric ball valveDQF系列电动球阀克服了传统电磁阀开闭膜片及机械零件易损的不足,实践证明,该阀在频繁的工作状态下,具有极高的可靠性。

DQF series electric ball valve to overcome the lack of traditional solenoid valve opening and closing the diaphragm and mechanical parts wearing Practice has proved that the valve in a frequent state , with a high reliability .DQF系列电动球阀有通径15至200多种规格,控制电压均为220v,公称压力为0.25MPa,开关速度2秒/次。

连续动作寿命为100万次以上,是传统电磁阀的十倍。

DQF series electric ball diameter 15-200 kinds of specifications , the control voltage is 220v , the nominal pressure of 0.25MPa , the switching speed of 2 seconds / time . Continuous action life for more than one million times , ten times that of the conventional solenoid valve .阀体结构Valve body structureDQF系列电动球阀由微特同步电机,日本进口限位、指示开关,不锈钢球以及大小齿轮机械传动装置组成,铸铁阀体,喷塑罩体,聚四氟乙烯密封件,经久耐磨。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水泥库均化库专用DQF系列电动球阀
使用说明书
凯斯通环保设备有限公司
浙江科达阀门有限公司
水泥库均化库专用DQF系列电动球阀
DQF系列电动球阀克服了传统电磁阀开闭膜片及机器零件易损的不足,实践证明,该阀在频繁工作状态下,具有极高的可靠性。

DQF系列电动球阀有通径DN15至DN150多种规格,控制电压均为交流220V,公称压力0.25MPa,开关速度2秒/次。

连续动作寿命为100万次以上,是传统电磁阀的十倍。

一、结构
DQF系列电动球阀由微特同步电机,日本OMRON公司进口限位、指示开关和小型继电器、不锈钢球及大小齿轮机械传动装置组成,铸铁阀体,喷塑罩壳,聚四氟乙烯密封件,经久耐磨。

法兰或螺纹连接按国际标准,也可与传统电磁阀兼容制作,以便更换。

罩壳上方指示盘能机械指示出真实阀位,电气指示开关与控制指示灯组合能真实反映出现场阀位。

制作工艺精湛,外形美观大方。

二、工作原理
DQF系列电动球阀在无外来开启信号(继电信号)的情况下,在工作电源的作用下,保持全闭电琐定,此时指示盘处于全闭指示位置,电指示开关信号(继电信号)无输出。

当加入开启电信号后,内部小型继电器动作,主电机立即旋转,其传动轴上小齿轮同步旋转,带动大齿轮和主轴及不锈钢球同步旋转,经过2秒钟,阀位处于全开位置,在限位开关的作用下,电机停止旋转,且保持电锁定,同时电信号指示开关被碰触动作,开关信号输出使控制室内指示灯有相应指示,此时指示盘处于全开指示位置。

反之,当开启电信号消失后,电机立即反转,经过2秒钟,在反向限位开关作用下,电机停止,此时阀位全闭,且保持全闭电琐定。

DQF电动球阀电气原理图
DQF 系列电动球阀接线图
A (220V A C )N 工作电源红绿继电输出黄(220V A C )蓝信号输入
四芯护套线
二芯护套线
L1
H
L 2
D
G
I
L
三、外形尺寸
公称通径D3 (毫米) 管螺纹G (英寸) 主要连接尺寸和外形尺寸(毫米) 重量 (公斤) L I H L1 L2
15 1/2 75 13 180 300 180 10 20 3/4 80 14 200 300 180 12 25 1 90 16 205 300
180 12 32 11
/4 120 20 210 300 180 12 40 11/2 150 22 215 300 180 14 50 2 175 24 225 300 180
16
公称通径
D3
(毫米)
主要连接尺寸和外形尺寸(毫米)
重量 (公斤) L D D1 D2 f b d 孔数
Z (个)
L1
L2 H 20 150 105 75 55 2 16 14 4 270 160 280 20 25 160 115 85 65 2 16 14 4 270 160 280 22.5 32 180 135 100 78 2 18 18 4 270 160 280 25 40 200 145 110 85 2 18 18 4 270 160 280 30 50 250 160 125 100 3 18 18 4 270 160 280 35 65 250 180 145 120 3 20 18 4 300 180 315 45 80 250 185 150 130 3 22 18 8 300
180
315
50
法兰连接外形图。
