航电常见压接工具简介

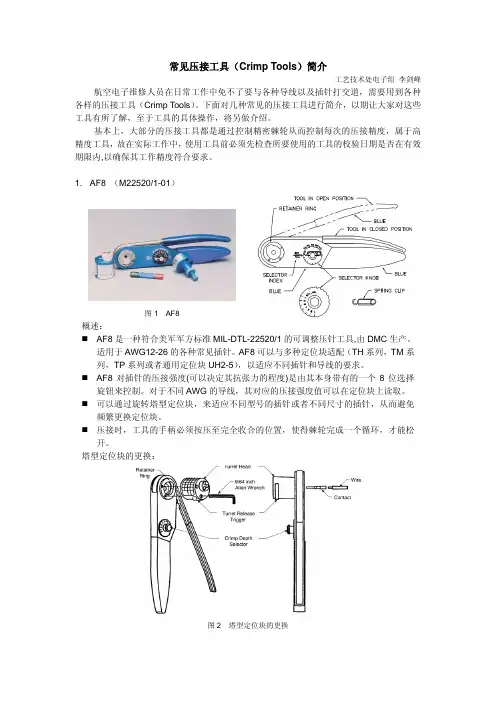

2. AFM8 (M22520/2-01) 概述: AFM8 是 一 种 符 合 美 军 MIL-DTL-22520/2 标准 的小型可 调压针工具。适用于 AWG20-32 的各种常见插针。与 AF8 一样， AFM8 与多种定位块配合工作，以 适应不同插针的要求。 AFM8 对插针的压接强度是由其本 身带有的一个 8 位选择旋钮来控制 的。对于不同 AWG 的导线，其对 应的压接强度值可以在相应的定 位块上读取。参考图 3。 压接时，工具的两个柄必须按压到 完全收合位置，使得棘轮完成一个 循环，然后才能松开手柄。 更换定位块时，需要压住定位块并 旋转 90 度，然后拉出，即可拆下 定位块。参考图 3。 安装定位块时，须先将定位块插入 固定环(注意：固定环与定位块的两 个卡口销钉方向一致后才可插入)， 然后按压定位块并旋转 90 度，即 可安装好定位块。 更换定位块时，工具必须处于全开 状态。
图 6 密封型接线管
图 7 AD-1377
AD-1377 也是属于通过控制棘轮来实现精密压接的工具。压接时须将手柄按压到全
收合位置后才可以松开。
5. AMP 59250 概述： 因为其手柄颜色为一红一蓝,故俗称红蓝钳(RED BLUE CRIMPER)。 主要用于压接各种 T 型终端接线片(常用于接地)、防水接线管(非密封)、END CAP。 AMP59250 同样是通过棘轮来控制压接精度。只有 在完成一个压接循环后(即将手柄按压到全合上位 置)，才能松开手柄。 压接时，须先按下红柄旁边的扳机后才能进行压接。 适用于 AWG14-22 的导线。 压接完毕后，可以从被压接的接线片或者接线管的外 绝缘层上辨识对应的点码(DOT CODE)，从而判断是 否压接正确、到位。(参考表 1)
