压力变送器(新)资料
罗斯蒙特最新2051系列压力变送器
压力变送器罗斯蒙特2051压力变送器参考精度 0.075%量程比范围 100:1可用协议，包括：4-20 mA HART®,基金会现场总线®,1-5 Vdc HART 低能耗。
共平面平台设计实现一体化一次元件，阀组和密封膜盒解决方案。
完整的压力变送器家族，全面满足您的压力，液位和流量的测量需求。
目 录产品介绍…………………………………………………………………………第 页 技术规格 ………………………………………………………………………第 页 产品认证 ………………………………………………………………………第 页 尺寸图 …………………………………………………………………………第 页 定货资料 ………………………………………………………………………第 页全面满足您的压力测量需求全面满足您的压力测量需求：：罗斯蒙特压力解决方案罗斯蒙特压力解决方案：：使您在测量工作中充满自信使您在测量工作中充满自信：： 2051是专门为广泛的应用需求而设计的，所以它提供0.075%的参考精度，量程比100:1，延长至2年稳定性，使您在压力测量工作中更加拥有自信。
多种输出协议多种输出协议，，轻松完成数据集成轻松完成数据集成：： 2051提供4-20mA HART，低能耗HART 协议，或者基金会现场总线输出协议，方便集成数据到新的或者现有系统。
共平面平台设计提供一体化解决方案共平面平台设计提供一体化解决方案：： 通用性极强的共平面平台设计使压力，流量和液位测量具有最好的过程连接应用。
每台2051都要经过严格的工厂校验，压力测试，并可以快速安装使用，它的灵活设计大大降低了工程和库存成本。
完整的压力测量方案完整的压力测量方案：：2051压力变送器家族能够提供全面的差压，表压和绝压的测量方案，确保满足您的各种测量需求。
3051S 系列仪表系列仪表：：高性能的具有可变规模（scalable）的3051S 系列产品涵括最新的智能无线技术，高级诊断和多变量技术等创新特性，提供全面的压力，流量和液位测量解决方案，持续改善您的工厂效率和生产力。
标准压力变送器
标准压力变送器标准压力变送器是一种常见的工业自动化仪表，广泛应用于各种工业领域，如化工、石油、制药、食品等。
它主要用于将压力信号转换为标准的电流或电压信号，以便于远程监控和控制。
本文将介绍标准压力变送器的工作原理、结构特点和应用范围。
首先，标准压力变送器的工作原理是利用压力传感器感知被测介质的压力，然后通过信号调理电路将压力信号转换为标准的电流信号（如4-20mA）或电压信号（如0-5V、0-10V），最后输出给控制系统进行处理。
这样就实现了对压力信号的准确测量和远程传输，为工艺过程的自动化控制提供了可靠的数据支持。
其次，标准压力变送器的结构特点主要包括压力传感器、信号调理电路和外壳三部分。
压力传感器是核心部件，通常采用压阻式、电容式或压电式传感器，具有高精度、高稳定性和抗干扰能力强的特点。
信号调理电路主要包括放大、滤波、线性化和温度补偿等功能，能够对压力信号进行精确处理，确保输出信号的准确性和稳定性。
外壳通常采用不锈钢材质，具有良好的密封性能和耐腐蚀能力，适用于恶劣的工业环境。
最后，标准压力变送器广泛应用于液体、气体等各种介质的压力测量和控制领域。
在化工生产中，它常用于反应釜、蒸馏塔、储罐等设备的压力监测和控制；在石油行业，它常用于油井、管道、油罐等场合的压力测量和报警；在制药和食品行业，它常用于灌装机、包装机、灭菌设备等的压力控制和调节。
总之，标准压力变送器在工业自动化控制中发挥着重要作用，为生产过程的安全、稳定运行提供了可靠的技术支持。
综上所述，标准压力变送器作为一种重要的工业自动化仪表，具有精准的测量能力、稳定的信号输出和广泛的应用范围。
它在工业生产中发挥着不可替代的作用，为生产过程的智能化、精细化提供了重要保障。
相信随着科技的不断进步，标准压力变送器将会在更多领域展现出其强大的应用价值。
压力变送器说明书
一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。
压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。
本系列产品可靠性好，质量稳定，故障率少。
6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。
DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。
采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。
变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。
变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。
压力变送器(新)ppt课件
标准器名称：活塞式压力计 数字多用表
编 号：92-09 0644359
精选
原始记录
原始记录填写方法
压力检定/校准点 （MPa）
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
输出理论值 （mA）
4.000 5.600 7.200 8.800 10.400 12.000 13.600 15.200 16.800 18.400 20.000
1000
精选
计量性能要求
准确度等级
压力变送器的准确度等级可分为0.05级 、0.1级、0.2(0.25）级、0.5级、1.0级、 1.5级、2.0级、2.5级。
精选
计量性能要求
测量误差
变送器测量误差按准确度等级划分，测量误差的 最大值应不超过下表的规定。
准确度等级
最大允许误差/%
电动
气动
0.05
❖ 3、求出各检定点的回程误差填入表格中。
❖ 4、在表格示值误差一栏选一最大值除以满量程乘以100%， 测试后
❖ 压力变送器的实际准确度= ΔPmax×100 %/量程
=
ΔPmax×100 %/16= %
❖ 5、在表格回程误差栏选一最大值除以满量程乘以100%为检
定后回程误差的准确度
❖ 回程误差准确度= ΔPmax×100 %/量程
精选
概论
电动压力变送器与气动压力变送器的区别
电动压力变送器
人们通常说的压力变送器，标准化输出 信号主要为（0～10）mA、 （4～20）mA的直 流电流信号或（0～5）V、 （1～5）V的直流 电压信号。
气动压力变送器
比较少见，标准化输出信号主要为（20 ～100）kPa。
压力变送器技术要求(最新)

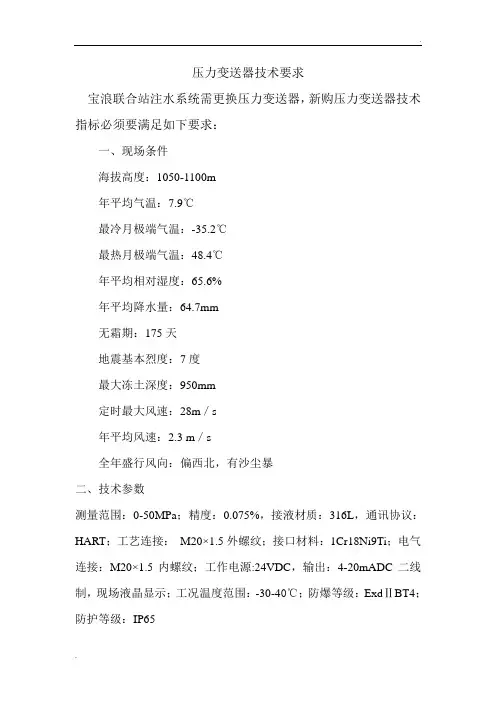

压力变送器技术要求宝浪联合站注水系统需更换压力变送器，新购压力变送器技术指标必须要满足如下要求：一、现场条件海拔高度：1050-1100m年平均气温：7.9℃最冷月极端气温：-35.2℃最热月极端气温：48.4℃年平均相对湿度：65.6%年平均降水量：64.7mm无霜期：175天地震基本烈度：7度最大冻土深度：950mm定时最大风速：28m／s年平均风速：2.3 m／s全年盛行风向：偏西北，有沙尘暴二、技术参数测量范围：0-50MPa；精度：0.075%，接液材质：316L，通讯协议：HART；工艺连接：M20×1.5外螺纹；接口材料：1Cr18Ni9Ti；电气连接：M20×1.5内螺纹；工作电源:24VDC，输出：4-20mADC二线制，现场液晶显示；工况温度范围：-30-40℃；防爆等级：ExdⅡBT4；防护等级：IP65三、要求：1、证件齐全，有说明书，检验报告，合格证，厂家名牌。
2、设备出厂前应准备齐全相关资料，包括产品质量合格证明文件，证明文件包括材质证明及检验、试验报告、部件组装和总装检测及试验记录、焊缝质量检验记录及无损探伤报告、铸锻件检验报告、零部件的热处理报告、重大质量缺陷处理记录及制造过程中各工序质量检验记录等，原始文件完整、数据准确。
3、制造标准：符合国家机械工业局的中华人民共和国标准行业标准（JB/T 9248-1999）4、卖方交货时必须提供新疆自治区技术监督部门出具的检验合格证书，否则，买方拒绝接收。
5、要求卖方负责现场安装、调试并负责压力变送器与买方DCS系统连接，买方验收合格后交付使用。
卖方对提供的产品免费保修一年；保修期内如果压力变送器有技术问题或出现故障，卖方接到买方通知的2小时之内响应，8小时内提供解决方案。
如不能解决问题，卖方在72小时内无条件提供现场维修服务。
6、保修期内维修和更换部件的费用全部由卖方承担；保修期后出现故障，需要更换零部件时，买方支付零部件的成本费。
威尔泰压力变送器绝压变送器
2020TG/2020TA-威尔泰压力变送器绝压变送器
变送器使用先进的复合微硅固态传感器或陶瓷压力传感器，采用模块化设计，由带集成电子适配单元的
传感器模块和一个带按钮控制单元的放大器组成。
根据测量范围及测量参数，采用陶瓷压力传感器或硅压力传感器。
对于陶瓷压力传感器，被测的过程压
力直接传递给测量膜片，而对于硅压力传感器，被测压力经隔离膜片及罐充液传递。
使用陶瓷压力传感器时
，测量膜片的微小位移导致检测系统的输出电压的变化。
对于硅压力传感器，四个粘附在测量膜片上的压感
电阻的阻值变化，将导致输出电压的变化。
与压力成正比的该输出电压由适配单元和放大器转换为标准输出信号。
2020TG压力变送器/2020TA绝对压力变送器型谱
2020TG压力变送器/2020TA绝对压力变送器(选项）1)
注：1）选项可以不选、选一或选多。
2）为了使变送器性能最优，建议选择量程比≤10：1。
压力变送器的工作原理
压力变送器的工作原理压力变送器是一种广泛应用于工业控制领域的仪器，它能够将被测物体的压力信号转换为标准的电信号输出。
本文将介绍压力变送器的工作原理和相关的技术参数。
一、压力变送器的结构压力变送器主要由感应元件、信号处理电路和输出电路三部分组成。
感应元件通常采用压阻式传感器或压电式传感器，用于对压力信号进行感应和转换。
压阻式传感器是通过将变化的压力作用在感应膜片上，从而导致电阻的变化，来实现压力信号的转换。
而压电式传感器则是利用压电晶体在受力时产生电荷，从而产生电压信号。
信号处理电路主要用于对感应元件输出的压力信号进行放大、滤波和线性化处理，以确保输出的电信号符合工业控制的要求。
同时，信号处理电路还可根据需要进行温度补偿和故障诊断等功能。
输出电路将经过处理的信号转换为标准的电信号输出，通常为4-20mA的电流信号，也可选择0-5V、0-10V等电压信号输出。
输出电路还需提供对其它仪器设备的二次输入的保护功能，以避免对其它设备的损坏。
二、压力变送器的工作原理可分为以下几个步骤：1. 压力传感：被测介质的压力作用在感应元件上，产生应变或电荷。
2. 信号转换：感应元件将应变或电荷转换为电信号。
3. 信号放大：信号处理电路对电信号进行放大，增强其灵敏度和稳定性。
4. 信号调理：信号处理电路对电信号进行滤波、线性化和温度补偿等处理，以获得准确可靠的输出信号。
5. 信号输出：输出电路将处理后的信号转换为标准的电信号输出。
常见的输出形式为4-20mA电流信号或0-10V电压信号。
三、压力变送器的技术参数在选择和应用压力变送器时，需要了解和考虑一些重要的技术参数，包括量程范围、准确度、稳定性、响应时间、耐压能力等。
1. 量程范围：压力变送器所能测量的最大和最小压力范围，通常以单位为MPa或bar表示。
2. 准确度：压力变送器输出信号与被测压力的实际值之间的偏差，一般以百分比或绝对值来表示。
3. 稳定性：压力变送器长期稳定工作的能力，包括零点稳定性和满刻度稳定性。
压力变送器说明书
YLM710扩散硅压力变送器使用说明书一、概述：YLM710扩散硅压力变送器是我公司最新开发研制的一种新型工业压力变送器。
采用不锈钢防腐蚀结构体，适用于一般性液体和气体的压力测量。
可用于自来水、石油传输、化工过程，以及各种系统压力测量，以达到计量、控制、报警、调度、节能等目的。
二、主要特点：1．结构小巧、安装方便，可直接安装，也可采用支架安装。
2．先进的膜片/充油隔离技术。
3．高稳定性、高可靠性。
4．耐震，抗射频干扰。
5．一体化接线盒：所有电气接线都直接与变送器外壳的现场端子腔室相连。
从而消除了安装中间接线盒所带来的费用和麻烦。
三、主要技术参数：a)量程：0-200Pa至0-100Mpa;-0.1MPa～＋0.1MPa;b)精度：±0.25%F.S；±0.5%F.S(一般为0.5%F.S);c)温区：0-60℃；d)电源：24VDC；e)输出：4-20mA(0-10mA亦可供货)；f)过载：量程×1.5倍；g)防爆级别：EX iaⅡCT5;h)防尘防潮：全天候；位液晶显示（用户订货时须另指明）；i)指示表头：31/2j).重量：约1Kg。
四、工作原理：YLM710扩散硅压力变送器选用进口高精度、高稳定性压力敏感芯片。
敏感芯片采用先进的微机械刻蚀加工工艺在硅片上扩散四个电阻形成的四臂式惠斯登电桥，和具有温度补偿作用的高精度电阻封装而成。
由于压阻效应，四个桥臂电阻的阻值发生变化，电桥失衡，敏感元件输出一个对应压力变化的电信号。
输出的电信号通过放大和非线性矫正电路的补偿，产生与输入压力成线性对应关10mA输出）。
系的4-20mADC二线制标准信号。
（亦可O-五、使用与安装：1、压力变送器应尽量安装在温度波动小的地方，同时要避免振动和冲击。
2、压力变送器可直接安装在测量点上。
连接螺纹：M20×1.5或1/2-NPT。
特殊用途各种规格法兰接口（需用户特殊订货）。
3、变送器适用于各种一般腐蚀性液体及气体压力测量。
3051压力变送器
3051压力变送器1. 介绍3051压力变送器是一种常用的工业自动化仪表，用于测量和转换流体或气体的压力信号。
它广泛应用于石油化工、电力、冶金、水处理等行业，用于监测系统中的压力变化，并将信号转换为标准信号输出，方便操作员监控和分析流程。
2. 结构和工作原理3051压力变送器由感应器和转换器两部分组成。
感应器是变送器的核心部件，由压敏元件、折射集中面、弹簧、密封圈等组成。
当被测介质的压力作用在感应器上时，压敏元件会发生变形，从而导致感应器输出一个与被测压力成正比的电信号。
转换器接收来自感应器的电信号，并对其进行放大、线性化和补偿处理。
然后，它将处理后的信号转换为标准的4-20mA电流信号或0-10V电压信号输出。
3. 技术特性•测量范围广：3051压力变送器可覆盖从几毫巴到几百兆帕的压力范围，满足不同行业和应用的需求。
•高精度：采用先进的传感器和转换技术，3051压力变送器具有高度精确的测量能力，保证了测量结果的可靠性。
•耐用可靠：采用耐腐蚀、抗振动和抗冲击的材料和设计，3051压力变送器能够在恶劣的工作环境下长期稳定运行。
•高性价比：3051压力变送器具有良好的性能-价格比，成本低廉，适合大规模应用。
4. 安装和调试在安装和调试3051压力变送器时，需要注意以下事项：1.确保被测系统的压力管道无泄漏现象，以免影响测量结果。
2.选择合适的安装位置，避免受到外界干扰，例如振动、冲击和温度变化等。
3.使用合适的密封材料，确保变送器与被测介质之间的密封性。
4.根据实际需求，调整3051压力变送器的量程和输出信号类型，并校准零点和满量程。
5. 维护保养为了确保3051压力变送器的正常运行和延长其使用寿命，应定期进行维护保养工作：1.清洁感应器表面，避免灰尘、油脂等污染物对其产生影响。
2.定期检查电缆连接是否松动，保证电信号传输的可靠性。
3.注意保持3051压力变送器的工作环境干燥，避免水分和湿度过高导致损坏。
压力变送器课件ppt
1
3051压力变送器工作时，高、低压侧的隔离膜片 和灌充液将过程压力传递给灌充液，接着灌充液 将压力传递到传感器中心的传感膜片上。传感膜 片是一个张紧的弹性元件，其位移随所受压而变 化（对于GP表压变送器，大气压如同施加在传 感膜片的低压侧一样）。AP绝压变送器，低压 侧始终保持一个参考压力。
ERROR”并提示故障原因，则采取相应措施消除故障。当 无故障时，检查页显示“SELF CHECK GOOD”。
16
14
1.4.2.3 智能变送器的校验操作 量程下限设置
方法一： 在线状态（ONLINE）时，4 LRV。
方法二：在线状态（ONLINE）时，1 Device Setup→4 Detailed Setup→2 Single condition→2 Range values→1 Keypad input→1 LRV。
平衡阀
2
截止阀
3
停表时：
ΔI0
应先打开平衡阀2，再关闭阀1、3。 P1
P2
ΔPi
8
压力/差压变送器的校验
智能变送器与手操器的通讯连接
9
1.4.2.3 智能变送器的校验操作
零点校验 HART375(HART协议) 方法一:在线状态（ONLINE）时，1 Device Setup→2
Diag/Service→3 Calibration→3 Sensor Trim →1 Zero Trim 。
方法二:在线状态（ONLINE）时，1 Device Setup→4 Detailed Setup→1 Sensors→1 Pressure Sensor→2 Sensor Service→1 Sensor Trim → 1 Zero Trim 。
3111新版说明书
第一节概述1.1 产品用途3111系列智能压力变送器作为一种高精度智能型的现场压力参数的检测仪表，在过程控制系统中具有广泛的用途，可以用来测量各种介质在液体，气体和蒸汽状态下的差压、压力、液位等参数，与节流装置配合还可以测量流体的流量参数，并将被测的压力参数转换成4-20mA 标准电信号输出，该输出可作为指示、记录和各种控制、调节系统的输入信号，变送器同时采用HART 协议传输数字信号，具有与手操器或上位机进行通讯的功能，变送器具有输出参数组态功能，能适应不同用户的需要。
该系列的变送器具有非常丰富的品种，这些品种可以精确地测量小差压至大差压、低压力至高压力、液位、真空度和比重。
DP/G P型压力/差压变送器配上远传密封装置后，可避免被测介质直接与变送器的隔离膜片接触，对不能直接进行测量的介质提供了一种可靠的测量方法。
该品种的变送器具有体积小，重量轻，精度高等优点，带有现场显示，具有全系列的品种和规格供用户选择，可广泛应用于化工、石油、冶金、电站等部门的工业自动化控制系统中。
1.2 产品技术特点3111系列智能压力变送器采用金属密封的δ室（压力敏感元件）作为感测元件，使变送器提高了抗冲击和振动的性能，减少装配应力和静压引起的误差，保证变送器具有较高的稳定性能，由于各品种采用大致相同外型尺寸的δ室,使整个系列从测量0.5kPa 的差压到测量42MPa的压力范围内,都具有大致相同的外型和重量。
本产品在3111 普通型智能差压／压力变送器基础上，通过对金属密封的差动电容压力传感器的δ室结构创新设计，在δ室的受压腔体内，嵌入了高精度的温度传感器（在一定的温度范围内，测温精度可达±０.５℃），构成了一体化的压力，温度复合传感器，使该变送器具备了差压（压力）与传感器本体温度的精确测量功能，提高了变送器环境温度影响补偿性能，由于该复合传感器与被测介质直接接触，所以同时可获得与传感器所接触的介质的温度信息，通过对变送器信号处理电路的改进设计，将变送器测得的压力信号与温度信号同时用于显示与传输，使变送器除了能够测量、显示及用数字信号传输变送器所测的压力参数外，还能够显示及用数字信号传输传感器本体与被接触介质的温度参数，变送器配置的现场数字显示表可以直接显示测量压力值、输出模拟电流值、被测压力对应设定量程的百分比值、传感器本体与其接触介质的温度值。
压力变送器
• 它们的关系如下：
• 绝对压力=大气压力+相对压力 真空度=大 气压力—绝对压力
• 我国法定的压力单位为Pa（N/㎡），称为 帕斯卡，简称帕。由于此单位太小，因此 常采用它的10倍单位MPa（兆帕）。
• 压力表术语：正压与负压 ，相对压力与 绝对压力，正空度（如下图示）
压力变送器的分类
• 力平衡原理变速器，测量压力作用于测量 元件产生测量力，经转换为输出电流，同 时，经反馈装置产生反馈力与测量力平衡• 微位移Βιβλιοθήκη 理是直接与被测介质接触的现场 仪表。
• 智能型变送器,由于引入了数字技术，扩展 并提高了变送器的性能，如远程通讯功能； 高精度；自诊断功能；温度、静压补偿等。
压力变送器的型号
我们正使用的型号有：横河川仪EJA530A压 力变送器，EJA110A压差变速器， Rosemount 3051
• 若只是检测压差，计算与压力变送器相同 • 若是检测流量，则要用对应节流装置的流
量计算公式，比如V锥，孔板，标准喷嘴等 • 若是检测液位，只须知道该液体的密度，
根据公式 P=ρgh，可算出取压口上方的液 面高度。
压差变送器安装、接线注意事项
• 防止变送器与过热的被测介质接触； • 要防止渣滓在导压管内沉积； • 导压管尽量短一些； • 两边导压管内的液柱压头应保持平衡； • 导压管应安装在温度梯度和温度波动小的
• 在日常工作中，发现计算机画面压力显示 不正常时，先检查进入信号隔离器的电信 号是否正常，从而判断是现场变送器的问 题，还是模块柜内、软件的问题。
• 若是现场变送器的问题，可参照运行状态 部分进行操作。
压差变送器
• 压差变送器可用来单独的压差显示，或是 与节流装置配套用来检测流量，或是用来 检测液体液位；
压力变送器
压力变送器压力变送器（pressuretransmitter）是指以输出为标准信号的压力传感器，是一种接受压力变量按比例转换为标准输出信号的仪表。
它能将测压元件传感器感受到的气体、液体等物理压力参数变化成标准的电信号（如4～20mADC等），以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。
目录进展趋势进展历史使用说明安装说明选型规定重要性能工作原理基本介绍进展趋势当今世界各国压力变送器的讨论领域非常广泛，几乎渗透到了各个行业，但归纳起来重要有以下几个趋势：1、智能化：由于集成化的显现,在集成电路中可添加一些微处理器,使得变送器具有自动补偿、通讯、自诊断、逻辑判定等功能。
2、集成化：压力变送器已经越来越多的与其它测量用变送器集成以形成测量和掌控系统。
集成系统在过程掌控和工厂自动化中可提高操作速度和效率。
3、小型化：市场对小型压力变送器的需求越来越大，这种小型变送器可以工作在极端恶劣的环境下，并且只需要很少的保养和维护，对四周的环境影响也很小，可以放置在人体的各个紧要器官中收集资料，不影响人的正常生活。
4、标准化：变送器的设计与制造已经形成了肯定的行业标准。
5、广泛化：压力变送器的另一个进展趋势是正从机械行业向其它领域扩展，例如:汽车元件、医疗仪器和能源环境掌控系统。
进展历史压力变送器是很多工业设备中用以掌控工业过程和压力变化的紧要原件。
压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号变化成4～20mADC信号输出。
压力变送器分电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。
压力变送器是直接与被测介质相接触的现场仪表，常常在高温低温腐蚀振动冲击等环境中工作。
在石油、化工、电力、钢铁、轻工等行业的压力测量及现场掌控中应用特别广泛。
压力变送器的进展大体经过了四个阶段：1、早期压力变送器采纳大位移式工作原理，如曾大量生产的水银浮子式差压计及膜盒式差压变送器，这些变送器精度低且笨重。
压力变送器(讲稿)
一、压力变送器的定义 二、压力变送器的分类 三、压力变送器的组成 四、压力变送器的检定
一、压力变送器的定义： 压力变送器的定义：
变送器：是把一种量转换（变换）成另一种量（电 量）并送到所需设备的仪器。 如常用的温度变送器是把温度量转换成电量。 压力变送器：是把压力量变换为电流或电压送到所 需设备。 所以规程描述为压力变送器是将压力变量转换为可 传送统一输出信号的仪表，而且输出信号与压力变 量之间有一给定的连续函数关系，通常为线性函数
（2）、在正负压力绝对值相等的情况下， 要求负压是下限输出4mA，正压是上限输 出20mA。 则斜率b= 16mA/正负压力绝对值之和 正负压力绝对值之和 或全量程的一半即16/2=8mA再除以正压或 负压， 零压力为12mA（半量程8mA+零点电 流4mA=12mA）
例：正负分别为4kPa的差压变送器 （±4kPa）。
五、变送器的允许误差 基本允许误差） （基本允许误差）
铭牌上给出准确度等级为0.1级，则ห้องสมุดไป่ตู้
变送器允许误差=满量程电流×准确度等级/100 =16 ×0.1/100 =0.016mA
说明该变器器检定点的电流输出值不能超过 ±0.016mA。
例：上例要求负压（下限）为4mA，正压 （上限）为20mA
斜率同上 b=16mA/8kPa=2mA/kPa 零压为8mA+4mA=12mA。注：（）表示绝对值
要求－4kPa时输出20mA，+4kPa时输出 4mA。注：（）表示绝对值
则斜率b=16mA/8kPa=2mA/kPa或 8mA/4kPa=2mA /kPa 当（－4kPa）时=（－4kPa）×斜率+12 mA=20mA
（－3kPa）时=（－3kPa）×斜率+12 mA=18mA
3151压力变送器介绍
二、特点和工作原理
智能型 3151 变送器有以下特点：
1、完整的变送器系列：包括差压、压力、绝对压力、法兰和远传等系列变送器。 2、完整的测量范围：0-7.5kPa 至 0-41000kPa。 3、采用固体、插接式印制线路板。 4、结构小巧、坚固、抗振。 5、本机零点与量程调整。 6、模块化结构。 7、阻尼可调。 8、多种选择、应用灵活。 9、智能电路
公司简介
目录
第一部分 一般介绍
一、 二、 三、 四、 五、 六、
简介 特点和工作原理 选项 产品范围 变送器的零部件图 外形尺寸
Байду номын сангаас
第二部分 选型和订货资料
一、3151 型差压变送器 二、3151 型压力变送器 三、3151 型绝对压力变送器 四、3151LT 型变送器 五、3151DP/GP 型远传差压、压力变送器
3151DP／GP 型压力／差压变送器装上 1199 型远传密封装置后，可避免被 测介质直接与变送器的隔离膜片接触，提供了一种可靠的测量方法。
采用金属密封的δ室作为感测元件，使变送器消除机械方式传递力时抗冲击 和振动差的问题；消除外部应力和扭矩引起的误差，保证变送器具有较高的稳定 性能，同时减小静压(13.79Mpa～31.0MPa)引起的误差；由于各品种采用大致相 同外型尺寸的δ室，使 3151 整个 系列从测量 0.12KPa 的微差压型测量 21.0MPa 的压力型，都具有大致相同的外型和重量。
工业领域领先的性能和特性： 3151 系列智能变送器可准确测量液位、表压、绝压、真空度和比重。具有
全密封的δ室电容敏感元件的直接电子传感器，使压力测量实现了重大改进和良 好的稳定性。
3151压力变送器
目录公司简介第一部分一般介绍一、 简介二、 特点和工作原理三、 选项四、 产品范围五、 变送器的零部件图六、 外形尺寸第二部分选型和订货资料一、3151型差压变送器二、3151型压力变送器三、3151型绝对压力变送器四、3151LT型变送器五、3151DP/GP型远传差压、压力变送器上海蒙晖仪表 周磊 １３８１８２７３１０１上海自动化仪表股份有限公司,由原上海自动化仪表公司于1993年末改制设立，首家向国内发行A股，向国外发行B股的从事仪器仪表经营生产的上市股份制公司。
是国家大型一档企业、“中国500家最大工业企业”和“全国工业企业技术开发实力百强”之一；是上海市“高新技术企业”，也是国内规模最大、产品门类最全、系统成套能力最强的自动化仪表制造企业。
公司下设技术中心、销售公司、进出口部以及4家系统工程公司、9家工厂(制造部)、12家中外合资企业。
主要产品有工业生产过程控制系统、成套装置和仪表、可编程序控制器(PLC)、不间断电(UPS)及仪表控制柜、低压电器柜等。
在工业生产过程控制方面的产品有20个大类、150个系列、计3000多个品种，拥有现代工业过程控制所必须的、适应不同层次需要的分散控制系统(DCS)、分散控制、调节、测量、显示、记录仪表以及执行机构、调节阀等产品。
为提高用户满意度，公司各个环节建立了完整的ISO9001质量管理体系，自动化仪表及控制系统是上海市推荐的名牌产品。
公司将矢志不渝地推进市场开拓能力的建设、科技开发能力的建设和集团化的建设。
旨在以一流的技术、一流的产品、一流的服务搏击市场、奉献用户。
上海蒙晖仪表 周磊 １３８１８２７３１０１智能型3151变送器采用了数字技术及特殊的集成电路和表面安装技术，减少了体积、确保了性能和可靠性。
该系列产品除具有远程通讯功能外，还具有内部量程和调零按扭，便于现场重新调整量程和零位。
变送器的输出有线性或开方，均可通过软件实现。
此外，该系列仪表可以在4-20mA传输信号上叠加一个数字通讯信号进行查询和诊断，然而又不中断过程输出信号，可在控制室对变送器进行远程查询和重新组态。
变送器资料
防止固体颗粒或粘度很大的介质在引压管内沉积。
让数字说话
温度变送器
温度变送器是过程变量变送器中很重要的一
类，它是测量流量、密度及其他过程变量的基本
要素之一。智能温度变送器指的是将温度传感器
技术和附加的电子部件结合在一起的一种温度变 从应用和成本的角度来看，每一类智能温度变送 器都有其优点和不足之处。
量。
100%等分刻度、LED、LCD三种指示表头， 现场读十分方便。 4—20mA DC二线制信号传送，抗干扰能力强， 传输距离远。
听数字指挥
让数字说话
液位变送器
优点
精细独特的零点、满程、非线性补偿，保证 仪表使用条件范围内的精度，长期稳定性好。 压力传感器直接感测液位压力，不受介质起 泡、沉积的影响。 使用被测介质广泛，可测油、水及与316不 锈钢兼容的糊状物，具有一定的防腐能力。
让数字说话
液位变送器
优点
指示机构与被测介质完全隔离，密封性 好，可靠性高，使用安全。
结构简单、安装方便、维护方便、耐 腐蚀、无需电源、防爆。
高品质传感的灵敏度高，响应速度快， 准确反映流动或静态液面的细微变化，测 量准确度高。 听数字指挥
让数字说话
液位变送器优点
务有防阻塞型设计可实现对糊状介质液位的测
压力变送器组成部分： 感压单元、信号处理和转换单元。有些 变送器增加了显示单元，还有些具有现场 总线功能。
听数字指挥
让数字说话
压力变送器
听数字指挥
让数字说话
压力变送器
压力变送器安装及使用注意事项：
应尽量安装在温度梯度和温度波动小的地方，应 尽量避免震动和冲击。 腐蚀性的或过热的介质不应与变送器直接接触。 引压管应尽可能短些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I=k*P+4
20kPa 40kPa 60kPa 80kPa 100kPa
诚信 超越 求实 创新
检定方法
检定/校准点的选择
检定/校准点的选择应按量程基本均匀分布 ，一般应包括上限值、下限值（或其附近10%输 入量程以内）在内的不少于5个点。优于0.1级 和0.05级的压力变送器应不少于9个点。
检定方法
由于电气化的发展，被广泛使用。虽然 其输出信号只能用作测量，但配合其他电气 设备能实现比气动压力变送器更高精度的控 制。被各行业大规模使用。
气动压力变送器
输出信号为控制信号，通常用作流量控 制，逐步被其它控制设备取代。
概论
气动压力变送器的工作原理
分为单变量杆式和双变量杆式两种。
在气源压力变 化时，喷嘴流量变 化，带动主杠杆， 通过反馈装置调节 输出气压。
概论
电动压力变送器与气动压力变送器的区别 电动压力变送器
人们通常说的压力变送器，标准化输出 信号主要为（0～10）mA、 （4～20）mA的直 流电流信号或（0～5）V、 （1～5）V的直流 电压信号。
气动压力变送器
比较少见，标准化输出信号主要为（20 ～100）kPa。
概论
电动压力变送器与气动压力变送器的区别 电动压力变送器
概论
常用变送器外观图
棒式压力变送器
概论
常用变送器外观图
带散热片
管螺纹式
隔膜式
静压式 数据线延长（测量液位）
带阀组差压式
概论
常用变送器外观图
单法兰式
双法兰式
通用技术要求
标志
变送器的铭牌应完整、清晰，并具有以 下信息：产品名称、型号规格、测量范围、 准确度等级、额定工作压力、等主要技术指 标；制造厂的名称或商标、出厂编号、制造 年月、制造计量器具许可证标志及编号；防 爆产品还应有相应的防爆标志。差压变送器 的高、低压容室应有明显标记。
诚信 超越 求实 创新
两线制压力变送器电气连接
诚信 超越 求实 创新
检定方法
接线方法 三线制接线图
检定方法
接线方法 四制接线图
检定方法
计算理论值
压力变送器的输出通常为电信号，因此在 检定/校准压力变送器时第一步需要做的是计算 某一测量点时对应的输出理论值。在计算理论 值时把握以下两点： 1、首先对应零位和满量程； 2、其余中间点的输出为线性输出。即压力 上升a%, 对应的理论值增加a%。
以下两种情况的检定/校准，还需要依据 JJG875-2005《数字压力计》计量检定规程： 1、表头部分具有数字显示单元的，数字显示部 分的检定/校准； 2、检定/校准压力变送器配套二次仪表所组成 的测量系统。
检定方法
绝缘电阻
断开压力变送器电源，将电源端子和输出 端子分别短接，用绝缘电阻表（兆欧表）分别 测量电源端子与接地端子（外壳稳定5s后读数。
4.005 5.605 7.206 8.806 10.406 12.007 13.607 15.208 16.809 18.409 20.010
4.005 5.606 7.206 8.806 10.406 12.007 16.607 15.209 16.809 18.010 20.010
原始记录
原始记录填写方法
相对湿度：65﹪RH
标准器名称：活塞式压力计 数字多用表
编
号：92-09 0644359
原始记录
原始记录填写方法
压力检定/校准点 （MPa） 输出理论值 （mA） 实际输出值 （mA）
上行程
下行程
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
4.000 5.600 7.200 8.800 10.400 12.000 13.600 15.200 16.800 18.400 20.000
检定方法
回程误差
与示值误差检验同时进行，压力变送器的 回程误差为某一测量点实际输出值正、反行程 之差。具体方法为：
在进行示值误差检验时，实际检验结果为 由低至高和由高至低两个行程。在某一测量点 的回程误差为在该点的正行程输出值和反行程 输出值之差的绝对值。
检定方法
数字显示单元和集成系统的检定/校准
注：两线制变送器只进行输出端子对外壳试验。
通用技术要求
绝缘强度
在环境温度为(15～35）℃,相对湿度为 45%～75%时，变送器各组端子（包括外壳） 之间施加下表所规定的频率50Hz的试验电压 ，历时1min应无飞弧和击穿现象。
压力变送器端子标称电 压U/V 0＜U＜60 60≤U＜250 试验电压 （V） 500 1000
准确度等级 0.05 0.1
回程误差/%
电动 0.05 0.08 气动 ---
0.2（0.25）
0.5 1.0 1.5 2.0 2.5
0.16（0.20）
0.4 0.8 1.2 1.6 -注：回程误差是以输出值的百分数表示。
-0.25 0.5 0.75 1.0 1.25
检定条件
检定标准器 压力标准一般选用活塞式压力计和数字压力计； 电性能标准一般选用带有直流电流、电压表功能的数 字多用表或数字压力校验仪。所组成的成套设备在检 定时引入的扩展不确定度U95应不超过被检压力变送器 最大允许误差绝对值的1/4；对0.1级和0.05级的被检 压力变送器由此引入的U95应不不超过被检压力变送器 最大允许误差绝对值的1/3。 检定用标准器的量程应能覆盖被检压力变送器测 量范围的上、下限。
气动压力变松器原理图
概论
电动压力变送器的工作原理
感压单元（压 力传感器）在压力 变化时，输出电压 信号,经过信号处 理和转换输出标准 信号。
电动压力变送器原理图
概论
电动压力变送器（以下简称变送器）的分类 感压原件：电容式、谐振式、压阻式、电感式、
应变式、陶瓷式等 压力量程：正压、负压、压力真空和绝压 信号类型：电流型、电压型 接线方式：两线制、三线制和四线制
检定方法
接线方法 压力变送器接线方式分为以下三种
1、两线制（只能用作电流输出） 2、三线制（可以用作电流、电压输出） 3、四线制（可以用作电流、电压输出）
检定方法
接线方法 两线制接线图
两线制压力变送器电气连接
诚信 超越 求实 创新
两线制压力变送器电气连接
使用Const273进行两线制压力变送器电气连接
6
20.000
19.992
19.991
应用举例
1、先算出各点正反行程的平均值，填入表格。 2、求各测试点与标准值差值较大的一个填入表格中。 3、求出各检定点的回程误差填入表格中。 4、在表格示值误差一栏选一最大值除以满量程乘以100%， 测试后
压力变送器的实际准确度= ΔPmax×100 ΔPmax×100 %/16= % %/量程 =
检定条件
环境条件 环境温度：20℃±5℃，每10min变化不大于1℃ 相对湿度：45%RH～75%RH
机械振动：压力变送器所处环境应无影响输出稳
定的机械振动 外磁场：压力变送器周围除地磁场外，应无影响 其正常工作的外磁场。
检定条件
其他条件
电源：交流供电的压力变送器，其电压变化不 超过额定值的±1%、频率变化不超过额 定值的±1%；直流供电的压力变送器， 其电压变化不超过额定值的±1%。 气源：气动压力变送器的气源压力为140kPa， 变化不超过±1%。气源应无油无灰尘， 露点稳定并低于压力变送器壳体10℃。
0.1
0.2（0.25） 0.5 1.0 1.5 2.0 2.5
±0.1
±0.2（0.25） ±0.5 ±1.0 ±1.5 ±2.0 -注：最大允许误差是以输出值的百分数表示。
--±0.5 ±1.0 ±1.5 ±2.0 ±2.5
计量性能要求
回程误差 首次检定的压力变送器回程误差应不超过下表的 规定，后续检定和使用中检验的压力变送器，其回程 误差应不超过最大允许误差的绝对值。
现场检定/校准注意事项
标准器的选择
通用技术要求
外观
变送器零部件应完好无损，紧固件不得 有松动和损伤现象，可动部分应灵活可靠。 有显示单元的变送器，数字显示应清晰，不 应有缺笔画现象。
通用技术要求
密封性
压力变送器的测量部分在承受测量压力 上限时（差压变送器为额定工作压力），不 得有泄漏现象。
通用技术要求
绝缘电阻
在环境温度为(15～35）℃,相对湿度为 45%～75%时，变送器各组端子（包括外壳） 之间的绝缘电阻应不小于20MΩ
5、在表格回程误差栏选一最大值除以满量程乘以100%为检 定后回程误差的准确度 回程误差准确度= ΔPmax×100 %/量程 = ΔPmax×100 %/16 = % 6、其它检定项目是否满足要求以规程数据为准判断。
应用举例
斜率：b=16/6=2.6667 根据 I=a+bx 求出各点理论电流值 检定后的示值误差的 %=-0.072/16×100%=-0.45% 检定后的回程误差的 %= 0.033/16×100%=0.21% 符合0.5级。
计算理论值
变送器在应用中含有一定的压力输出对应于电流，它 们的关系是： I=a+bP I:电流 a：零位电流或电压 b：斜率 P：压力
注：以上公式中压力量程为测量上限值减去测量下限值。 （而非测量上限）
计算理论值
20mA 16.8mA 13.6mA 10.4mA 7.2mA
4mA 0kPa
1、检定/校准耗费时间短，几乎不影响生产； 2、由于不用拆卸，安装位置带来的零点偏移误 差几乎为零； 3、可与二次仪表（计算机采集）一同检定/校 准，减小系统误差。
现场检定/校准注意事项
现场检定/校准压力变送器的劣势
同样现场检定/校准压力变送器有以下劣： 1、由于现场环境条件复杂（现场温度、湿度、 振动带来的影响偏大）； 2、由于现场条件的限制，通常使用液体介质检 定/校准时需要计算液柱差。
