压力基础知识大全
压力
压力就是物体直接产生的相互垂直作用力。
压力总结四块：低压中压高压超高压
低压：≤P＜
中压：≤P＜10Mpa
高压：10Mpa≤P＜100Mpa
超高压：P≥100Mpa
大气压==
的多为表压。压力的国际单位为帕，其他单位还有：工程大气压、巴、毫米水柱、毫米汞柱等。
绝对压力：包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS（ABS为下标）。
用压力表、真空表、U形管等仪器测出来的压力叫“表压力”（又叫相对压力），“表压力”以大气压力为起点，符号为Pg。
三者之间的关系是：PABS （绝对压力）= B（大气压力） + Pg（表压力）（ABS为下标）
压力的法定单位是帕（Pa），大一些单位是兆帕(MPa)=10^6Pa
1标准大气压=
在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1 kgf/cm2=
表压（相对压力）单位:MPa(G)
绝对压力单位：MPa(A)
绝对压力：相对压力+大气压力=绝对压力
相对压力+=绝对压力
要根据当地的温度变化和经度纬度考虑因素，实际值会比你测量值低。
可以参考国际标准，或者AGA标准。
正压力：正压力就与该平面垂直；如果是曲面，就与物体所在位置的切线垂直
负压：惯上称真。“负压”是低于常压（即常说的一个大气压）的气体压力状态
差压：差压就是压力差（或压强差）
有关解释
1.大气压：地球表面上的空气柱因重力而产生的压力。它和所处的海拔高度、纬度及气象状况有关。
2.差压（压差）：两个压力之间的相对差值。
3.绝对压力：介质（液体、气体或蒸汽）所处空间的所有压力。
绝对压力是相对零压力而言的压力。
4.表压力（相对压力）：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压>0。
5.负压（真空表压力）：和“表压力“相对应，如果绝对压力和大气压的差值是一个负值，那么这个负值就是负压力，即负压力=绝对压力-大气压<0。
6.静态压力：一般理解为“不随时间变化的压力，或者是随时间变化较缓慢的压力，即在流体中不受流速影响而测得的表压力值”。
7.动态压力：和“静态压力”相对应，“随时间快速变化的压力，即动压是指单位体积的流体所具有的动能大小。”通常用1/2ρν2计算。式中ρ—流体密度；v—流体运动速度。”
8.概念：通常提到的气体压力或者大气压力，实际上是取其每单位面积上的压力的数值
1、压力按测量方法及取零标准（参考压力）的方法可分为三类：绝对压力、表压力和差压力。
2、1工程大气压定义为1公斤力，垂直而均匀地作用在1平方厘米没面积上产生的压力，其单位为1公斤力/厘米2。
3、1帕斯卡定义为1牛顿力垂直而均匀的作用于1平方米的面积上所产生的压力。
4、1工程大气压等于毫米汞柱，又等于10米水柱。
5、按仪表的作用原理的分类，测压仪表通常可分为弹性式、液柱式、活塞式和电气式压力计四种。
6、液体压力计是利用液体自重产生的压力与被测压力平衡的原理而制成压力计。
7、活塞式压力计是利用被测压力作用在活塞下端面上的力与活塞和砝码的重力相平衡的原理制成的压力计。
8、弹簧管式精密压力表检定时的环境要求为20±5℃。
9、弹簧管式一般压力表的示指检定按标有数字的分度线进行。
10、弹簧管式一般压力表的准确度等级分为1、、、4级四种。
11、检定弹簧管式一般压力表时，当示值达到测量上限应耐压3分钟，然后按原检定点升压回检。
12、在进行弹簧管式精密真空表示值检定时，应在疏空至下耐压3分钟，然后按原检定点升压回检。
13、弹簧管式一般压力表的回程误差不应超过被检表允许基本误差的绝对值，轻敲表壳所引起的指示值变动量不得超过被检表允许基本误差绝对值的1/2。
14、压力测量在一般情况下，通入仪表的压力为绝对压力，压力表显示的压力为表压力。
15、为了保证弹簧管式压力表测量压力时的准确性和可靠性，对于稳定的压力，被测压力值不应超过压力表测量上限的2/3，对于脉动的压力被测压力值应在压力表测量上限的1/2处，一般情况下，被测压力值不应小于压力表测量上限的1/3，
16、弹簧管式压力表所用的弹簧管的截面有各种形式，但是通常用的时椭圆形和扁圆形。
17、在测量管道内介质压力时，压力取出口的位置，对于被测介质为蒸汽时，应在工艺管道的两侧，对于被测介质为液体时，应在工艺管道的下部。
18、当压力表的安装位置与取压口不再同一水平位置时，压力表的示值必需修正，其值决定于位置的高度差与被测介质的重度。
19、在电厂中使用的液体压力计，常用的工作介质为汞和水。
20、考核活塞压力计的技术性能时，压力计活塞旋转延续时间越长越好，活塞下降速度越小越好。
21、测压用动圈指示仪表指针偏转角的大小与输入电流的大小成正比，与张丝的刚度成反比。
22、测压用动圈指示仪表的磁极的极靴制成与铁芯具有同心圆弧的形状，是为了使动圈的转动力矩与输入电流成单值函数关系。
23、DBY型压力变送器根据机械结构的不同，有双杠杆和矢量机构两种。
24、DBY型压力变送器的恒流性能试验时，变送器加入压力信号，使输出电流为10mA，当负载电阻在1－Ω范围内变化时，其输出电流的变动量应小于变送器的允许基本误差绝对值。
25、带电接点信号装置压力表示值检定合格后，应进行信号误差检定，其方法是：将上限和下限的信号接触指针分别定于三个检定点上，检定点应在测量范围的20％－80％之间选定，缓慢的升压或降压，直至发出信号的瞬时为止。
26、弹簧管式压力表的机芯传动机构常用的有膜片和螺旋管两类。
27、二等活塞式压力计的测量误差计算以压力计测量上限的10％为界，当压力值在测量上限的10－100％时，则按实际测量压力值进行计算测量误差。±规程规定，（0－2500）Pa，二等补偿式微压计零位对准误差±Pa，零位回复误差±允许基本误差±。
问答题：
1、什么叫压力大气压力、绝对压力、表压力负压力（疏空压力）
答：垂直均匀地作用于单位面积上的力叫压力。大气压力――地球表面上大气自重所产生的压力，又称气压。绝对压力――以完全真空为零标准（参考压力）表示的压力。表压力――以大气压力作零标准表示的压力，当绝对压力大于大气压力时，它等于绝对压力与大气压力之差。负压力――绝对压力低于大气压力时的表压力，它等于大气压力与绝对压力之差，又称疏空压力。
2、写出液体静力平衡方程式并说明其物理意义
答：P=p b+ρgh
P――距液体自由表面为h处的静压力p b――大气压力ρ――液体密度h――液体内距自由表面的深度。该方程式说明液体的静压力随距自由表面深度的增加，在同一水平面上各点的静压力均相等，即等压面为水平面。
3．简述弹簧管式压力表的工作原理，由哪些部件组成简述传动机构中各零部件的作用答：弹簧管式压力计的工作原理：弹簧管在压力的作用下，其自由端产生位移，并通过拉杆带动放大传动机构，使指针偏转并在刻度盘上指示出被测压力值。弹簧管式压力表主要由带有螺纹接头的支持器、弹簧管、拉杆、调节螺钉、扇形齿轮、小齿轮、游丝、指针、上下夹板、表盘、表壳、罩壳等组成。传动机构中各零部件的作用。。。拉杆――将弹簧管自由端的位移传给扇形齿轮；扇形齿轮――将拉线位移转换成角位移，并传给小齿轮；；小齿轮――带动同轴的指针转动，在刻度盘上指示出被测压力值。游丝――使扇形齿轮和小齿轮保持单向齿廓接触，消除两齿轮接触间隙，以减小来回差。调整螺钉――改变螺钉的位置，用以改变扇形齿轮短臂的长度，达到改变传动比的目的；上下夹板――将上述部件固定在一起，组成一套传动机构。传动机构又称为机芯是压力表的心脏，它的作用是将弹簧管自由端的位移加以放大，达到易于观察读数的目的。
4．什么是弹性元件的残余变形对压力的测量有何影响
答：残余变形有三种情况：1。弹性元件在压力作用下产生变形，当压力除去后，弹性元件不能恢复到原来的形状，这种变形叫塑性变形。2。弹性元件在交变压力的作用下，容易产生应力而疲劳，造成弹性元件的损坏，压力除去后，不能恢复到原来的形状，这种变形叫疲劳变形。3。弹性元件长期承受压力的作用，也会产生疲劳，当压力除去后，弹性元件不能恢复到原来的形状，，这种变形叫弹性元件的蠕变。上述这三种变形总称为弹性元件的残余变形。这种变形对于弹性式压力计来说是不允许存在的。因为弹性元件的残余变形必将导致压力仪表测量误差的加大或仪表的损坏。
5．如何利用XW系列电子电位差计来作为测量压力的二次仪表。
答：电子电位差计是一种电位（电压）自动测量仪器，而压力变送器的输出信号为电流信号，为此使变送器的输出电流，通过电阻产生电压降，作为电子电位差计的输入信号。为了保证测量的准确性，在测量电路中所加的电阻为一精密电阻，其阻值要求很准，温度系数要低。一般其阻值为10欧，当其通过（0-10）mA直流电流时，在其两端即转换成（0-100）mV直流电压，这样便可用电子电位差计作为测量压力的二次仪表了。
6．试述弹簧管式一般压力表的示值检定项目、对标准器的要求及对检定时的环境温度和工作介质的规定。
答：弹簧管式一般压力表的示值检定项目有：
1．零位示值误差；2。示值基本误差；3。回程误差；4。轻敲表壳后，其指针示值变动量；5。耐压检定。
检定时，标准器的综合误差应不大于被检压力表基本误差绝对值的1/3。检定时环境温度就为（20±5）摄氏度。对测量上限值不大于的压力表，工作介质须为空气或其它无毒、无害、化学性能稳定的气体；对测量上限值大于的压力表，工作介质应为液体。
7．简述弹簧管式一般压力表测压时，量程和准确度等级选取的一般原则。
答：弹簧管式一般压力表，通常是用在现场长期测量工艺过程介质的压力。因此，选择压力表时即要满足测量的准确度要求，又要安全可靠、经济耐用。当被测压力接近压力表的测量上限时，虽然测量误差小，但登记表长期处于测量上限压力下工作，将会缩短使用寿命。当被测压力在压力表测量上限值的1/3以下时，虽然压力表的使用寿命长，但测量误差较大。为了兼顾压力表的使用寿命和具有足够的测量准确性，通常在测量较稳定的压力时，被测压力值应处于压力表测量上限值的2/3处。测量脉动压力时，被测压力值应处于压力表测量上限值的1/2处。一般情况下被测压力值不应小于压力表测量上限的1/3。至于压力表的准确度等级，中要能满足工艺过程对测量的要求即可，不必选用过高的准确度等级。
8．简述DBY型压力变送器的工作原理。
答：DBY型压力变送器是根据力平衡原理工作的，因此又叫力平衡式变送器。按机械结构的不同有双杠杆机构变送器和矢量机构变送器两种。力平衡变送器主要由测量部分、杠杆系统或杠杆矢量系统、位移检测放大器和电磁反馈机构组成。测量部分将被测压力转换成弹性元件的集中力作用于杠杆系统，通过杠杆系统的传动使用使位移检测片产生位移，位移检测放大器将检测片的位移转换成（0-10）mA的直流电流输出。该电流通过电磁反馈机构，形成电磁反馈力并作用于副杠杆上形成反馈力矩。在副杠杆上当反馈力矩与弹性元件的集中力的作用力矩相等时，则测量杠杆系统处于平衡状态，此时变送器的输出电流即与被测压力成正比。
9．弹簧管式压力表为什么要在测量上限处进行耐压检定。其耐压检定的时间是如何规定
答：弹簧管式压力表的准确度等级，主要取决于弹簧管的灵敏度、弹性后效、弹性滞后和残余变形的大小。而这些弹性元件的主要特性，除灵敏度以外，其它的只有在其极限工作压力下工作一段时间，才能最充分地显示出来。同时，亦可借此检验弹簧管的渗漏情况。根据国家计量检定规程的规定，对弹簧管式精密压力表在进行示值检定时，当示值达到测量上限后，耐压3分钟。对弹簧式一般压力表在进行示值检定时，当示值达到测量上限后，耐压3分钟；弹簧管重新焊接过的压力表应在测量上限处耐压10分钟。
10．如何调整弹簧管式压力表的线性误差
答：当弹簧管式压力表的示值误差随着压力成比例地增加时，这种误差叫线性误差。产生线性误差的原因主要是传动比发生了变化，只要移动调整螺钉的位置，改变传动比，就
变送器允许误差δ=±%=±检定结果。1．基本误差最大值为±，小于允许值±。2．回程误差最大值为，小于允许值。故符合级。
15、如图所示，求A、B两压力表的示值
A表示值为：1 Mpa＝Mpa
B表示值为1 Mpa－Mpa＋Mpa＝1 Mpa
16、数字压力计有那些检定项目，并画出检定装置图
答:1、外观检查2、通电显示检查3、零位漂移检查4、示值基本误差检定5、回程误差检定6、绝缘电阻检定
17、简述电动压力变送器输出开路影响的检定方法，并列出计算输出量程变化量的公式
答：电动压力变送器在进行过基本误差和回程误差检定之后，进行输出开路影响的检定。其方法：输入量程50％的压力信号，依次将各输出端子断开5min，然后恢复接线，再进行一次循环的基本误差检定（检定前可作零点调整），其基本误差和回程误差仍应符合要求，输出的量程变化量符合规程的规定。
输出的量程变化量计算公式为：△A=(A’max -Amin’)-(Amax-Amin)
闭式单点压力机安全操作规程通用版
操作规程编号：YTO-FS-PD762 闭式单点压力机安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
闭式单点压力机安全操作规程通用 版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1 目的 本规程用于指导操作者正确操作和使用设备。 2 适用范围 本规程适用于指导闭式单点压力机的操作与安全操作。 3 管理内容 3.1 操作规程 3.1.1 操作者必须熟悉机床操作顺序和性能，严禁超性能使用设备。 3.1.2 操作者必须经过培训、考试或考核合格后，持证上岗。
3.1.3 开机前，按设备润滑图表注油，检查油路是否畅通，气包放水。送气，调节系统压力、润滑压力、离合器、制动器压力、平衡缸压力、油雾装置。 3.1.4 检查各油标油位，开启浓油泵，运转30分钟，检查其油路是否畅通。开动离合器、制动器，检查进气、放气及联锁机构是否正确。 3.1.5 启动主电机，空转10分钟，寸动使滑块在下死点，调节滑块闭合高度，锁紧球头丝杆锁紧机构。 3.1.6 停机，关闭主电机，待其停转后，关闭总气闸，关闭浓油泵电机，气包放水。 3.1.7 关闭机床电控总开关，关闭电控柜空气开关。 3.1.8 清洁机床，按设备润滑图表注油，锁好电控按钮锁头。 3.2 安全操作规程 3.2.1 开机前启动浓油泵30分钟，检查其油路是否畅通。 3.2.2 开机时，应检查各气路的气压是否符合规定要求，检查气路元件有否泄漏、工作是否可靠。 3.2.3 在离合器，制动器动作失灵时应即停机。 3.2.4 机身下方气补储气罐不得淹水，应及时检查抽水。 3.2.5 检查模具装置是否安全、紧固可靠，设备开动
压力管道的基本知识
第一章、压力管道基本知识 1.2压力管道的基本概念 （1）管道 管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管子、管件、阀门、法兰、垫片、螺栓和其它组成件或支承件组成的装配总成。 管道组成件是指用于连接或装配成承载压力且密闭的管道系统的元件，包括管子、关键、法兰、垫片、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、过滤器、节流器和分离器等。 管件是用来连接管子、改变方向，接出支路和封闭管道的元件的总称，主要包括弯头、三通、异径管、管帽、活接头等。 管道支承件是将管道载荷传递到管架结构上去的元件。包括：吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动支架、管吊、吊（支）耳、卡环、管夹、U形夹和紧固夹板等附着件。 安全保护装置是为保护管道安全运行而装设的元件，包括管道上连接的安全阀、爆破片、压力表、温度计、阻火器、紧急切断阀等。 （2）压力管道 广义上讲，凡是利用一定的压力，用于输送气体或者液体的管状设备，无论其压力和管径尺寸的大小，都是压力管道。 （3）安全监察范围内的压力管道 《特种设备安全监察条例》的规定，压力管道监察的范围为最高工作压力高于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质；或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于沸点的液体介质，且公称直径大于25mm的管道。《压力管道安全技
术监察规程—工业管道》，规定同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道属于工业管道的安全监察范围： （1）最高工作压力高于或者等于0.1MPa（表压）的管道； （2）公称直径大于25mm的管道； （3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。 1.3压力管道的分类级别 由于不同类型的压力管道存在很大的差异，其危险性也有很大的区别，不同类型、不同级别的压力管道的使用管理、操作的要求也有很大的差别。因此，我国的压力管道管理部门对压力管道实行分类、分级进行使用管理，不同类别和级别的压力管道有不同的使用管理要求。另外我国的压力管道管理部门规定压力管道的操作人员必须持证上岗，而《特种设备作业证》是根据操作人员的条件，操作工况限定了压力管道作业人员操作压力管道的类别和级别。 1.3.1压力管道的分类 1、按国家质检总局的《压力容器压力管道设计许可规则》的规定，压力管道分为四大类：即：长输管道（GA）类、公用管道（GB类）、工业管道（GC类）和动力管道（GD类）。长输管道是指产地、储存库、使用单位之间用于输送商品介质的管道。 公用管道是指城镇范围内用于公用事业或民间的燃气管道和热力管道。 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其它辅助管道。 动力管道是指火力发电厂用于输送蒸汽、汽水两相介质的管道。 2、根据管道承受内压情况分类，比照压力容器的分类方法，可以将管道分为：真空管道、
压力基础知识大全Word版
压力 压力就是物体直接产生的相互垂直作用力。 压力总结四块：低压中压高压超高压 低压：0.1Mpa≤P＜1.6Mpa 中压：1.6Mpa≤P＜10Mpa 高压：10Mpa≤P＜100Mpa 超高压：P≥100Mpa 大气压=101.325kpa=0.101325Mpa 仪表所测压力包括绝对压力、大气压力、正压力(习惯上称表压)、负压(习惯上称真空)和差压。工程技术上所测量的多为表压。压力的国际单位为帕，其他单位还有：工程大气压、巴、毫米水柱、毫米汞柱等。 绝对压力：包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS（ABS为下标）。 用压力表、真空表、U形管等仪器测出来的压力叫“表压力”（又叫相对压力），“表压力”以大气压力为起点，符号为Pg。 三者之间的关系是：PABS （绝对压力）= B（大气压力）+ Pg（表压力）（ABS为下标） 压力的法定单位是帕（Pa），大一些单位是兆帕(MPa)=10^6Pa 1标准大气压 = 0.1013MPa 在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1 kgf/cm2=0.098MPa 表压（相对压力）单位:MPa(G) 绝对压力单位：MPa(A) 绝对压力：相对压力+大气压力=绝对压力 相对压力+0.1=绝对压力 0.1要根据当地的温度变化和经度纬度考虑因素，实际值会比你测量值低0.5PA。 可以参考国际标准，或者AGA标准。 正压力：正压力就与该平面垂直；如果是曲面，就与物体所在位置的切线垂直 负压：惯上称真。“负压”是低于常压（即常说的一个大气压）的气体压力状态 差压：差压就是压力差（或压强差） 有关解释 1.大气压：地球表面上的空气柱因重力而产生的压力。它和所处的海拔高度、纬度及气象状况有关。 2.差压（压差）：两个压力之间的相对差值。 3.绝对压力：介质（液体、气体或蒸汽）所处空间的所有压力。 绝对压力是相对零压力而言的压力。 4.表压力（相对压力）：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压>0。 5.负压（真空表压力）：和“表压力“相对应，如果绝对压力和大气压的差值是一个负值，那么这个负值就是负压力，即负压力=绝对压力-大气压<0。 6.静态压力：一般理解为“不随时间变化的压力，或者是随时间变化较缓慢的压力，即在流体中不受流速影响而测得的表压力值”。 7.动态压力：和“静态压力”相对应，“随时间快速变化的压力，即动压是指单位体积的流体所具有的动能大小。” 通常用1/2ρν2计算。式中ρ—流体密度；v—流体运动速度。”
开式固定台压力机安全操作规程正式样本
文件编号：TP-AR-L9992 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 开式固定台压力机安全 操作规程正式样本
开式固定台压力机安全操作规程正 式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 一、检查电气及各工作部分是否正常，然后接 通电源，使电动机空转校正旋转方向。 二、压力机在使用前，应检查电动机、电器等 是否绝缘良好。 三、必须使开机前的空气压力达到0.4MPa。 四、工作前按规定穿戴好防护用品、扎好袖 口，不准带围巾、带手套。女工发辫应挽在帽子内。 五、对新冲压工进行为期3-6个月的专门培 训，考核合格后方可上岗操作。对冲压工每年一次的 安全教育和安全培训。
六、为保证操作者人身安全，优先选用双手操作功能，双手操作按钮至工作危险区域的安全距离为600mm，此安全距离不得人为地缩短，否则会有出现事故的可能性。 七、工作前仔细检查工位是否布置妥当，工作区域是否有异响，机床各部位操作机构、停止装置、离合器、制动器等是否正常，机械传动部分，电器部分要有可靠的防护装置，禁止在卸下防护罩的情况下开车或试车。 八、工作前应将机床空运转1-3分钟，机床有故障时严禁操纵。 九、工作前打开进气截止阀，在气压不足时，黄色空气压力指示灯自亮，待达到规定气压时，黄灯熄灭，方可工作。 十、不得随便拆除压力机保护装置，如保险
压力管道基础知识
压力管道基础知识 要紧内容： 一、管道的概念 二、压力管道的概念： 三、压力管道的安全监察范畴 四、压力管道的特点 五、压力管道的结构要求 六、压力管道的分类和分级 七、压力管道失效的缘故 八、压力管道破坏特点 九、压力管道事故防范和报告 十、管道系统的安全规定 一、管道的概念 依照国家标准《工业金属管道设计规范》GB50316-2000的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或操纵流体流淌。 国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、操纵和禁止流体流淌的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。 按流体与设计条件划分的多根管道连接成的一组管道称之为“管道系统”或“管系”。 上述定义包含两个含义： （A）管道的作用：是用以输送、分配、混合、分离、排放、计量、操纵和禁止流体流淌。 1）流体：在有些标准中称为介质。流体可按状态或性质进行分类。 a）按状态分： 气体； 液体； 液化气体：是指在一定压力下呈液态存在的气体； 浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。 b）按性质分： 火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。有甲、乙、丙三类。 爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。 毒性；按GB5044分级。有剧毒（极度危害）和有毒（高度危害、中毒危害和轻度危害）两大类四个级别。 腐蚀性。是指能灼伤人体组织并对管道材料造成损坏的物质。 2）输送流体：依靠外界的动力（利用流体输送机械如压缩机、泵等给予的动能）或流体本身的驱动力（如介质本身的压力）将管道源头的流体输送到管道的终点。 3）分配流体：通过管系中的支管将流体分配到设计规定的多个预定的设备或用户。 4）混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。 5）分离流体：将管道内部不同状态的流体通过支管进行分离，如汽液分离、油水分离等。 6）排放流体：将管道内部流体通过支管进行排放，如超压放空、排放被分离的流体等。 7）计量流体：通过设置于管道系统中的计量外表对输送、分配的流体进行计量，如测量流量、压力、温度和粘度等。8）操纵流体：通过设置于管道系统中的操纵元件对管内流体的流淌进行操纵，如调压、减温、流体分配和切断等。（B）管道的构成：由管道组成件、管道支吊架（管道支承件）等组成，是管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件的装配总成。 1）管道组成件：指用于连接或装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及管道专门件。所
压力容器的基础知识.doc
压力容器的基础知识 一、压力容器： 工农业生产及人民生活中广泛使用的承载一定压力载荷的密封 容器。承压容器很多，但易造成事故且危害性较大的只是一部分。 《条例》规定： 压力容器，是指盛装气体或者液体，承载一定压力载荷的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），且压力与容积的乘积大于或者等于2.5MPa/L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa/L的气体、液化气体标准沸点等于或者低于60°C液体的气瓶、氧舱等。 《容规》规定：具有下列条件才能划入压力容器 1 .最高工作压力（PW） 20.1Mpa（不含液体压力下同）； 2. 内直径（非圆形截面指其最大尺寸）大于或等于0.15m,且容积（V）大于或等于0.025m3; 3. 盛装介质为气体、液化气体和最高工作温度高于或等于标准沸点的液体。 二、压力容器的特点 1. 由于压力容器的压力源具有动态性质，所以潜伏着超过额定压力而引起爆炸的可能性，有三种情况： （a）压缩机和蒸汽锅炉的超压引起爆炸； （b）伴有化学反应的压力容器反应中超压 （c）一?般压力容器受环境温度影响升温升压引起爆炸。 2, 压力容器中介质复杂：一旦爆炸，社会影响面大，甚至严重的 影响社会的安定。 3. 压力容器运行状况是相对静止的，但内部储存有巨大能量，事故具有隐蔽性和突发性. 三、压力容器的压力来源。 压力容器的压力来源可以来自两个方面，一是气体的压力在容器外产生（增大）的，另一种是气体的压力是在容器内产生（增大）的。 （1）气体的压力在容器外产生（增大）的压力源一?般来自二个设备： a. 压力产生于气体的压缩机。工作介质为压缩气体的容器，压力由昆缩机对气体的压缩而产生的，例如贮气罐、油分离器等，这些容器承受的压力取决于压缩机 出口的压力。 b. 压力产生于蒸汽锅炉。工作介质为蒸汽的压力容器，如蒸汽加热器、蒸发器、夹套容器加热的夹套等，它们的压力来源于蒸汽锅炉，压力的大小取决于锅炉的 出汽压力.有时候压力容器所需要的蒸汽压力小于锅炉的出汽压力，则在容器的进口管上装设减压阀，调整减压阀即可以得到容器所需要的蒸汽压力. （2）在容器内产生（增加）的气体压力，在压力容器内气体压力一?般是二个原因形成的。一是由于容器内介质的聚集状态发生改变因而产生（增大）压力的,一
压力机工作原理
首页-网上教程－曲柄压力机的工作原理演示 曲柄压力机的工作原理演示 通过曲柄滑块机构将电动机的旋转运动转换为滑块的直线往复运动，对坯料进行成形加工的锻压机械。机械压力机动作平稳,工作可靠,广泛用于冲压、挤压、模锻和粉末冶金等工艺。机械压力机在数量上约占各类锻压机械总数的一半以上。机械压力机的规格用公称工作力（千牛）表示，它是以滑块运动到距行程的下止点约10～15毫米处（或从下止点算起曲柄转角α约为15°～30°时）为计算基点设计的最大工作力。
(图1[曲柄滑块机构运动简图] 工作原理 机械压力机工作时(图2[机械压力机工作原理图],由电动机通过三角皮带驱动大皮带轮（通常兼作飞轮）,经过齿轮副和离合器带动曲柄滑块机构,使滑块和凸模直线下行。锻压工作完成后滑块回程上行,离合器自动脱开，同时曲柄轴上的自动器接通，使滑块停止在上止点附近。
每个曲柄滑块机构称为一个“点”。最简单的机械压力机采用单点式，即只有一个曲柄滑块机构。有的大工作面机械压力机，为使滑块底面受力均匀和运动平稳而采用双点或四点的。 机械压力机的载荷是冲击性的，即在一个工作周期内锻压工作的时间很短。短时的最大功率比平均功率大十几倍以上，因此在传动系统中都设置有飞轮。按平均功率选用的电动机启动后，飞轮运转至额定转速，积蓄动能。凸模接触坯料开始锻压工作后，电动机的驱动功率小于载荷，转速降低，飞轮释放出积蓄的动能进行补偿。锻压工作完成后，飞轮再次加速积蓄动能，以备下次使用。 机械压力机上的离合器与制动器之间设有机械或电气连锁,以保证离合器接合前制动器一定松开,制动器制动前离合器一定脱开。机械压力机的操作分为连续、单次行程和寸动（微动），大多数是通过控制离合器和制动器来实现的。滑块的行程长度不变，但其底面与工作台面之间的距离（称为封密高度），可以通过螺杆调节。
压力机维护保养内容及要求知识讲解
压力机维护保养内容及要求 1日常保养 1.1定期时间：每班班前、班后 1.2作业时间：各15分钟内。 1.3班前 1.3. 1擦拭外露滑动导轨尘土。 1.3. 2按润滑图表加油。 1.3. 3检查安全装置。 1.3. 4 空车试运转。 1.4班后 1.4. 1将下角料全部清理干净。 1.4. 2擦净机床各部位。 1.4. 3各部件归位。 2 一级保养 2.1定期时间：每季度一次。 2.2作业时间：4小时内。 2.3外表 2.3.1擦拭机床外表，罩、壳，保持内外清洁，无锈蚀，无黄袍232检查紧固件，保持无松动。 2.4传动 2.4.1调整皮带松紧。 2.4.2检查离合器和弹簧，保持安全可靠。 2.4.3检查、调整冲头导轨压板间隙。 2.5润滑 2.5.1检查各润滑油杯，保证油路畅通。 2.6电器2.6.1擦拭电动机、电器箱，达到内外整洁。 2.6.2检查电器装置，应固定整齐。 2.6.3检查安全限位装置、接地，确保安全可靠 3 二级保养
3.1 定期时间：每年一次。 3.2 作业时间：8 小时内。 3.3 完成一级保养的各项内容（按一级保养要求）。 3.4 传动 3.4.1 拆检、调整操纵机构，联锁保险及限位装置，保证性能良好 3.4.2 拆检调整离合器。 3.4.3 拆检曲轴轴瓦，根据损坏情况确定修复或更换。 3.5 导轨 3.5.1 整修滑块，调整修刮导轨与压板。 3.6 润滑 3.6.1 清洗油杯、油孔，加注新的润滑油脂，保持油路畅通。 3.7 电器 3.7.1 拆检电动机，达到内外整洁。 3.7.2 检修电器箱，电器控制系统，应安全可靠。 3.8 检查机床水平和精度，必要时进行调整，修复。

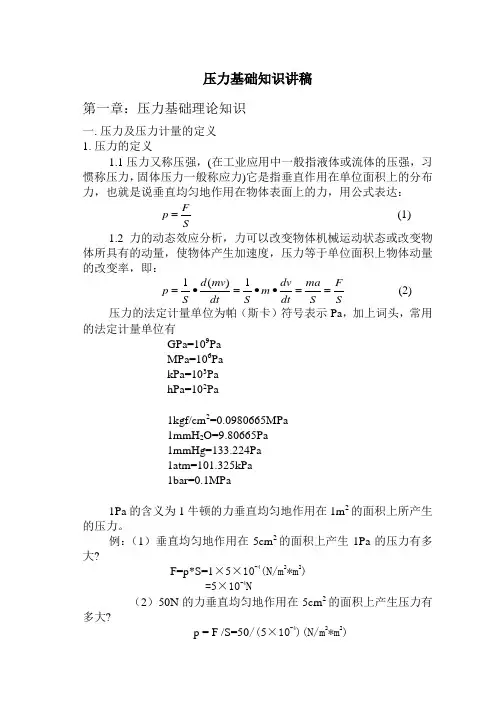

压力基础知识讲稿
