RCS-931纵联差动保护现场调试报告
RCS-931线路保护试验
RCS－931 保护现场投运试验规程1保护装置整定值（含控制字的设置）与软件版本校核。
1.1校核软件版本1.1.1检查保护的程序版本号、CRC校验码并做好记录。
1.1.2一条线路两侧保护的程序版本号、CRC校验码应一致。
1.2保护装置整定值与整定值通知单应一致。
1.3核对CT变比与CT的变比系数。
将线路CT一次额定值大的一侧整定为1，一次额定值小的一侧整定为本侧CT一次额定值与对侧CT一次额定值的比值，与两侧的CT二次额定值无关。
例如：本侧CT变比为1250/5，对侧CT变比为2500/1，则本侧CT变比系数整定为0.5，对侧CT变比系数整定为1.00。
1.4核对CT实际二次额定电流（1A或5A）与整定值通知单应一致。
装置额定值项一定要放在其它定值前整定。
如在其它定值整定完毕后才发现装置二次额定电流值整定错误，则修改装置额定值后不管其它定值变化与否都要重新整定一次。
2整组试验2.1模拟差动保护区内单相瞬时故障。
2.1.1用继电保护试验装置从保护屏的端子排上加入电流、电压，分别模拟各相瞬时故障，观察保护动作行为应该是单跳单重。
与保护装置连接的所有断路器的各跳闸回路均应分别给予验证（如3/2接线时有两个断路器）。
每次应同时投入跳闸线圈的三相压板，试验的同时现场有人监视断路器的实际跳、合闸相别必须与故障相别一致。
2.1.2检查保护装置的断路器分相辅助接点位置的开关量输入情况与实际一致。
2.2模拟差动保护区内单相永久性故障。
用继电保护试验装置从保护屏的端子排上加入电流、电压，分别模拟各相故障，保护单相跳闸后切除故障，在单相重合闸后立即加入相同故障，则保护动作三相跳闸。
试验的同时现场有人监视断路器的实际跳、合闸情况应与故障相别一致。
2.3模拟其它后备保护动作情况。
2.4手合故障加速三跳，并闭锁重合闸。
2.4.1此项试验可以结合防跳试验一起做。
2.4.2当断路器本体和控制回路均有防跳回路时应选择只用其中一条回路，以防止可能造成配合不当多次合闸的事故。

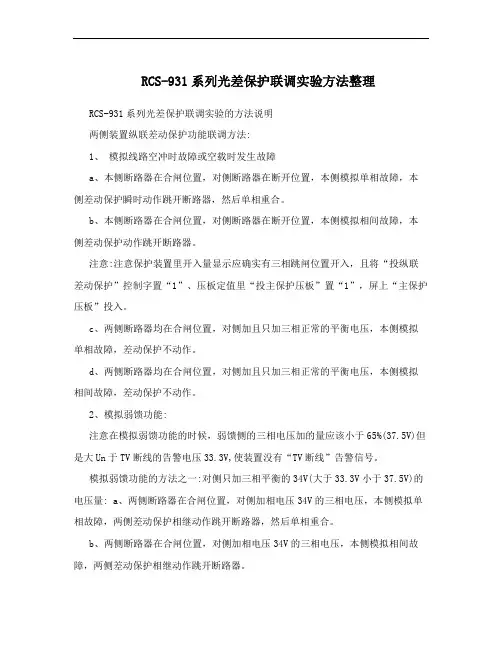

RCS-931系列光差保护联调实验方法整理
RCS-931系列光差保护联调实验方法整理RCS-931系列光差保护联调实验的方法说明两侧装置纵联差动保护功能联调方法:1、模拟线路空冲时故障或空载时发生故障a、本侧断路器在合闸位置，对侧断路器在断开位置，本侧模拟单相故障，本侧差动保护瞬时动作跳开断路器，然后单相重合。
b、本侧断路器在合闸位置，对侧断路器在断开位置，本侧模拟相间故障，本侧差动保护动作跳开断路器。
注意:注意保护装置里开入量显示应确实有三相跳闸位置开入，且将“投纵联差动保护”控制字置“1”、压板定值里“投主保护压板”置“1”，屏上“主保护压板”投入。
c、两侧断路器均在合闸位置，对侧加且只加三相正常的平衡电压，本侧模拟单相故障，差动保护不动作。
d、两侧断路器均在合闸位置，对侧加且只加三相正常的平衡电压，本侧模拟相间故障，差动保护不动作。
2、模拟弱馈功能:注意在模拟弱馈功能的时候，弱馈侧的三相电压加的量应该小于65%(37.5V)但是大Un于TV断线的告警电压33.3V,使装置没有“TV断线”告警信号。
模拟弱馈功能的方法之一:对侧只加三相平衡的34V(大于33.3V小于37.5V)的电压量: a、两侧断路器在合闸位置，对侧加相电压34V的三相电压，本侧模拟单相故障，两侧差动保护相继动作跳开断路器，然后单相重合。
b、两侧断路器在合闸位置，对侧加相电压34V的三相电压，本侧模拟相间故障，两侧差动保护相继动作跳开断路器。
模拟弱馈功能的另外一种方法:对侧不加任何电压电流模拟量:a、两侧断路器在合闸位置，对侧不加任何电压电流模拟量，本侧模拟单相故障，两侧差动保护相继动作跳开断路器，然后单相重合。
b、两侧断路器在合闸位置，对侧不加任何电压电流模拟量，本侧模拟相间故障，两侧差动保护相继动作跳开断路器。
(注意:由于常规的220KV变电站的220KV线路的电压大部分接的都是母线PT，所以此时在不加任何电压的情况下，由于开关是处于合位，此时三相电压向量和小于8伏，但正序电压小于33.3V，则肯定是延时1.25秒发TV断线异常信号的，虽然此时装置报TV断线，由于此时装置主保护投入，通道正常，没有其他什么闭锁重合闸开入，也还是可以充起电的，所以这样模拟出来的仍然是弱馈功能。
保护检验现场作业指导书RCS931
保护检验现场作业指导书RCS-931A（M）微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于RCS-931A（M）微机线路保护装臵及相关回路的全部检验作业。
二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程RCS-931A（M）微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。
RCS931系列光纤差动保护装置现场调试
RCS931系列光纤差动保护装置现场调试RCS931系列光纤差动保护装置现场调试摘要: 南瑞继保的RCS931系列是由微机实现的数字式超高压线路成套快速保护装置，可用作输电线路的主保护及后备保护。
本文借助ONLLY继保调试仪器，简述了RCS931系列光纤差动保护装置的保护功能调试方法和光纤通道的保护联调方法，对RCS931系列保护装置的现场调试具有一定的参考价值。
关键字：线路保护、RCS931、调试1 引言RCS931系列微机保护装置一般包括以分相电流差动和零序电流差动为主体的快速主保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护。
RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
ONLLY测试仪器是由昂立电气公司研发，可以独立完成各种继电保护功能调试的保护测试装置，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。
正确地进行装置的功能调试是装置能准确判断及动作的必要前提。
2 光纤纵差保护2.1光纤差动保护原理光纤纵差保护是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位进行比较，从而判断出区内外故障，属于直接比较两侧电量的纵联保护，包括分相电流差动和零序电流差动两种[1、2]。
2.2试验方法(1)将光端机(在CPU插件上)的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；仅投差动保护压板；整定保护定值控制字中“投纵联差动保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1。
此时通道异常灯应该为不亮状态。
(2)等保护充电，直至“充电”灯亮，且TV断线灯不亮。
(3)进入ONLLY测试仪器的电压/电流菜单，加大于1．05×0．5×差动电流高定值的故障电流，模拟单相或多相区内故障。
RCS931系列光纤差动保护装置现场调试word资料9页
RCS931系列光纤差动保护装置现场调试1 引言RCS931系列微机保护装置一般包括以分相电流差动和零序电流差动为主体的快速主保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护。
RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
ONLLY 测试仪器是由昂立电气公司研发，可以独立完成各种继电保护功能调试的保护测试装置，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。
正确地进行装置的功能调试是装置能准确判断及动作的必要前提。
2 光纤纵差保护2.1光纤差动保护原理光纤纵差保护是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位进行比较，从而判断出区内外故障，属于直接比较两侧电量的纵联保护，包括分相电流差动和零序电流差动两种[1、2]。
2.2试验方法(1)将光端机(在CPU插件上)的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；仅投差动保护压板；整定保护定值控制字中“投纵联差动保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1。
此时通道异常灯应该为不亮状态。
(2)等保护充电，直至“充电”灯亮，且TV断线灯不亮。
(3)进入ONLLY测试仪器的电压/电流菜单，加大于1．05×0．5×差动电流高定值的故障电流，模拟单相或多相区内故障。
(4)装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为10～25ms。
(5) 进入ONLLY测试仪器的电压/电流菜单，加大于1．05×0．5×差动电流低定值的故障电流，模拟单相或多相区内故障。
(6)装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为40～60ms。
(7) 进入ONLLY测试仪器的电压/电流菜单，加大于0．95×0．5×差动电流低定值的故障电流，装置应可靠不动作。
RCS-931调试报告
220kV呼东南I线保护II屏调试报告
厂站:黑河220kV变电站型号：RCS-931B
厂家:南京南瑞日期：2010.01
1.仪器仪表
2、通电前检查：
3、绝缘检查
4.1给上额定直流电源，失电告警继电器可靠吸合，其接点用
万用表检查可靠断开。
4.2直流稳压电源输出检查
在断电的情况下，转插电源插件，然后在电压额定值下，测量各级输出电压，各级输出电压保持稳定。
5.软件版本检查
6.电流、电压零漂校验
7. 电流、电压精度检验
8、输入接点检查
9.保护开出量检查
配合保护传动进行检查，保护跳合闸出口、录波、信号以实际传动进行测试；联跳回路传动至压板，量取压板两端电位进行测试。
结果
10 保护定值检验
10.1 差动保护
投主保护软、硬压板及控制字，重合闸投综重方式，光纤通道用专用尾纤短接起来，进行动作值和动作时间测试。
10.2 距离保护
10.3 零序保护
10.4 TV断线过流
11、整组试验
12、操作箱操作功能检查：
注：本操作箱合闸回路未设计接入外回路使用，仅使用一组跳闸回路。
13、电压切换功能检查：
在相应端子接220V直流电压正负极，检查继电器的接点开闭情况,符合要求.。
继电保护RCS931手动调试方法
手动做零序试验
1，先加三相正常电压使装置充电，输出锁定
2，降低所做相的电压，同时加所做相电流的1.05倍及电流相位（负的零序阻抗角），解锁输出
手动试验做工频变化量
1，先加三相正常电压使装置充电，输出锁定
2，加电流（电流>10A）,同时加电压（电压尽量小接近零）: 单相接地故障U=(1+K)I*Zzd+(1-1.05M)Un 相位-负的零序阻抗角
相间故障U= 2I*Zzd+(1-1.05M)Un 两相电流相位-一相为负的正序阻抗角￠1,另一相的相位￠2和前一相相差180°￠2-￠1=180°
K-零序补偿系数;Zzd-工频变化量定值; M的1.05动,0.95不动
手动试验做距离
1，先加三相正常电压使装置充电，输出锁定
2，接地故障：输电流及电流相位（负的零序阻抗角），同时加电压
电压＝（1+K）)I*Zzd电压的(1.05动,0.95不动)相间故障：输电流及电流相位相差180°及电流相位（负的零序阻抗角），同时加电压＝2I*Zzd/√３电压的(1.05动,0.95不动)。
RCS-931纵联差动保护现场调试报告
RCS-931纵联差动保护现场调试报告摘要：记录了柳林华光电厂4#机500KV出线RCS-931纵联差动保护的检验项目、检验数据及检验结论。
关键词：光纤纵联差动距离零序1 外观及接线检查1.1 检查保护装置的硬件配置，标注及接线等符合图纸要求。
1.2 保护装置各插件上的元器件的外观质量，焊接质量良好，所有芯片插紧。
1.3 检查保护装置的背板接线没有断线，短路，焊接不良等现象。
1.4 检查装置外部电缆接线与设计相符，满足运行要求。
检查结果：正确。
2 绝缘电阻试验将保护装置的交流、出口及电源插件插入机箱，拔出其余插件；将打印机与微机保护装置断开；保护屏上各连片置“投入”位置；在保护屏端子排内侧分别短接交流电流和交流电压回路、保护直流回路、控制直流回路、信号回路的端子。
2．1 整个二次回路绝缘测试用1000V摇表分别测量各组回路之间及各回路对地的绝缘电阻。
项目要求值实测绝缘电阻值结论交流电压回路--地10ΜΩ大于10ΜΩ正确交流电流回路--地10ΜΩ大于10ΜΩ正确交流电流--交流电压10ΜΩ大于10ΜΩ正确直流回路--地10ΜΩ大于10ΜΩ正确信号回路--地10ΜΩ大于10ΜΩ正确直流回路--交流回路10ΜΩ大于10ΜΩ正确开入量输入回路10ΜΩ大于10ΜΩ正确整个二次回路（交流接地点断开） 1.0ΜΩ大于10ΜΩ正确2．2逆变电源的检查（1）外接直流电源缓慢上升时的自启动性能检验插入全部插件，合上保护装置逆变电源插件上的电源开关，试验直流电源由零缓慢升至80%额定电压（即88V），此时保护面板上的电源指示灯亮。
（2）拉合直流电源时的自启动性能直流电源调至80%、110%额定电压（即88V、121V），断开、合上逆变电源开关，保护装置运行灯亮，屏幕正常显示。
3 初步通电检验3．1 保护装置的通电自检保护装置通电后，自检正确，装置运行灯亮，屏幕正常显示，无异常报警。
3．2 检验键盘在保护装置正常运行状态下，按使用说明操作键盘，各键灵活，接触良好，检验功能正确。
RCS-931调试大纲
RCS-931光纤电流差动保护现场投运调试大纲一、前期工作：1、到现场后，首先应检查保护的程序版本号，CRC佥验码并做好记录。
2、如保护装置带打印机，应检查打印功能是否完好，并打印出随机定值或整定后的定值。
（否则调整波特率或打印手把使打印功能正常）。
3、如保护装置附带操作箱，应在通电前检查操作箱跳合闸回路的跳线与用户提供的跳合闸电流是否相符。
4、试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。
二、交流回路校验：在保护屏端子上由低到高直至加入额定的电压电流量，在“保护状态”菜单中“ DSP采样值”和“ CPU采样值”看与实际加入量是否相等，误差不超过± 5%。
分别改变电流和电压的角度，在“保护状态” 菜单中“相角显示”子菜单下观察相角与实际是否一致。
三、接点检查：1 、开入接点检查：进入“保护状态”菜单中“开入显示”子菜单，在保护屏上分别投退保护压板或进行各接点的模拟导通，观察显示屏上对应的开入量状态是否改变。
背板端子对应如下：①主保护：（614—605）②距离保护：（614—606）③零序保护：（614—607）④重合闸方式1: （614—608）重合闸方式2: （614—609）与重合闸手把对应如下:⑤闭重三跳：（614—610）⑥通道试验：（614—611）⑦其它保护停信：（614—612）⑧单跳启动重合：（614—617）⑨三跳启动重合：（614—618）⑩收发信机告警：（614—619）（11）A相跳闸位置：（614—622）（12）B相跳闸位置：（614—623）（13）C相跳闸位置：（614—624）圍合闸压力降低：（614—625）（15）收远跳：（614—626）（16）对时开入：（614—601）（17）打印开入：（614—602）（18）投检修状态：（614—603）（19）信号复归：（614—604）（20）远传（614 —627）2、输出接点检查：①关闭装置电源，闭锁接点（901-902，906-907）闭合，装置处于正常运行状态时，闭锁接点断开。
RCS-931调试大纲
R C S-931光纤电流差动保护现场投运调试大纲一、前期工作：1、到现场后，首先应检查保护的程序版本号，CRC检验码并做好记录。
2、如保护装置带打印机，应检查打印功能是否完好，并打印出随机定值或整定后的定值。
（否则调整波特率或打印手把使打印功能正常）。
3、如保护装置附带操作箱，应在通电前检查操作箱跳合闸回路的跳线与用户提供的跳合闸电流是否相符。
4、试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。
二、交流回路校验：在保护屏端子上由低到高直至加入额定的电压电流量，在“保护状态”菜单中“DSP采样值”和“CPU采样值”看与实际加入量是否相等，误差不超过±5%。
分别改变电流和电压的角度，在“保护状态”菜单中“相角显示”子菜单下观察相角与实际是否一致。
三、接点检查：1、开入接点检查：进入“保护状态”菜单中“开入显示”子菜单，在保护屏上分别投退保护压板或进行各接点的模拟导通，观察显示屏上对应的开入量状态是否改变。
背板端子对应如下：①主保护：（614—605）②距离保护：（614—606）③零序保护：（614—607）④重合闸方式1：（614—608）重合闸方式2：（614—609）与重合闸手把对应如下：⑤⑥通道试验：（614—611）⑦其它保护停信：（614—612）⑧单跳启动重合：（614—617）⑨三跳启动重合：（614—618）⑩收发信机告警：（614—619）⑾A相跳闸位置：（614—622）⑿B相跳闸位置：（614—623）⒀C相跳闸位置：（614—624）⒁合闸压力降低：（614—625）⒂收远跳：（614—626）⒃对时开入：（614—601）⒄打印开入：（614—602）⒅投检修状态：（614—603）⒆信号复归：（614—604）⒇远传(614—627)2、输出接点检查：①关闭装置电源，闭锁接点（901-902，906-907）闭合，装置处于正常运行状态时，闭锁接点断开。
RCS-931系列零序电流差动保护调试方法
２ ０ １ ３ 年 第 加 卷第 ６ 期
技 术 研 发
Ｒ Ｃ Ｓ一９ ３ １系 列 零 序 电流 差 动 保 护 调 试 方 法
有 百 泄 口
（ 深 圳供 电局 有 限公 司 ， 广 东 深圳 ５ １ ８ ０ ０ ０ ）
摘 要： 介 绍 了零序电流差动保 护的原理 ， 列举 了其特 点 ， 概述了 Ｒ ｓ ｃ一９ ３ １系列保 护装 置 的相 关特 性 ， 在 这 两者基础
以上等级 的输 电线路 中。在通 信技术迅速 发展 以及 光纤 成本 降低 的大环境下 ， 利 用光纤 作 为通道 的 电流差动 保护 具有 性 能卓越 、 原理 简单 易行 、 维护 方便 等优点 ， 使 得 电流差 动保 护 成为 了高压线路 中 主保 护 的最优 选 择。而其 中 Ｒ Ｃ Ｓ一９ ３ １系 列保护包括分相 电流差动保 护和零序 电流差动 保护 。本 文介
—
—— ７
ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６ —８ ５ ５ ４ ． ２ ０ １ ３ ． ０ ６ ． ０ ６ ８
０ 引 言
１ ． ２ 零 序 电 流 差动 保 护 的特 点
随着对供 电质量要求 的不 断提高 以及对 供 电可靠性要 求 的进一步提升 ， 保 护装置进行 了新一 轮 的更 新换代 ， Ｒ Ｃ Ｓ 一９ ３ １ 系列保护 因其优 质 的可靠 性 能 ， 已被 广泛 用于 电压 ２ ２ ０ ｋ Ｖ及
为高阻接地故 障最为理想 的保 护原理。
零序 电流差 动保护 是基 于基尔 霍夫 电流 定律 得 出的 ： 流
入 电路 中的任何 一个结点 的 电流之 和为 ０ ［ ２ ］ 。零 序 电流差 动 保护 的判断依据如式 （ １ ） 、 式（ ２ ） ：
RCS-931系列光差保护联调实验方法整理
RCS-931系列光差保护联调实验方法整理RCS-931系列光差保护联调实验的方法说明两侧装置纵联差动保护功能联调方法:1、模拟线路空冲时故障或空载时发生故障a、本侧断路器在合闸位置，对侧断路器在断开位置，本侧模拟单相故障，本侧差动保护瞬时动作跳开断路器，然后单相重合。
b、本侧断路器在合闸位置，对侧断路器在断开位置，本侧模拟相间故障，本侧差动保护动作跳开断路器。
注意:注意保护装置里开入量显示应确实有三相跳闸位置开入，且将“投纵联差动保护”控制字置“1”、压板定值里“投主保护压板”置“1”，屏上“主保护压板”投入。
c、两侧断路器均在合闸位置，对侧加且只加三相正常的平衡电压，本侧模拟单相故障，差动保护不动作。
d、两侧断路器均在合闸位置，对侧加且只加三相正常的平衡电压，本侧模拟相间故障，差动保护不动作。
2、模拟弱馈功能:注意在模拟弱馈功能的时候，弱馈侧的三相电压加的量应该小于65%(37.5V)但是大Un于TV断线的告警电压33.3V,使装置没有“TV断线”告警信号。
模拟弱馈功能的方法之一:对侧只加三相平衡的34V(大于33.3V小于37.5V)的电压量: a、两侧断路器在合闸位置，对侧加相电压34V的三相电压，本侧模拟单相故障，两侧差动保护相继动作跳开断路器，然后单相重合。
b、两侧断路器在合闸位置，对侧加相电压34V的三相电压，本侧模拟相间故障，两侧差动保护相继动作跳开断路器。
模拟弱馈功能的另外一种方法:对侧不加任何电压电流模拟量:a、两侧断路器在合闸位置，对侧不加任何电压电流模拟量，本侧模拟单相故障，两侧差动保护相继动作跳开断路器，然后单相重合。
b、两侧断路器在合闸位置，对侧不加任何电压电流模拟量，本侧模拟相间故障，两侧差动保护相继动作跳开断路器。
(注意:由于常规的220KV变电站的220KV线路的电压大部分接的都是母线PT，所以此时在不加任何电压的情况下，由于开关是处于合位，此时三相电压向量和小于8伏，但正序电压小于33.3V，则肯定是延时1.25秒发TV断线异常信号的，虽然此时装置报TV断线，由于此时装置主保护投入，通道正常，没有其他什么闭锁重合闸开入，也还是可以充起电的，所以这样模拟出来的仍然是弱馈功能。
继电保护RCS931、901(修改)调试方法
RCS-931、901调试大纲定值修改密码：＋←↑－一、采样精度（包括相序核对）：加电流：Ia （1D1）：1A Ib （1D3）：2A Ic （1D5）：3A N （1D7）加电压 ：Ua （1D9）：10v Ub （1D10）：20v Uc （1D11）：30v N （1D12）二、主保护校验（测时接点：公共1D82,跳A1D87,跳B1D88,跳C1D89,重合闸1D85）1、电流差动保护（光纤纵差保护：高定值8A ，低定值6A ）（1）将光端机（在CPU 插件上）的接收“RX ”和发送“TX ”用尾纤短接，构成自发自收方式；（2）仅投主保护压板，重合闸把手切在“综重方式（单重方式）”；（3）整定保护定值控制字中“投纵联差动保护”、“专用光纤” “通道自环”、“投重合闸” 和“ 投重合闸不检” 均置1；（4）等保护充电，直至“充电”灯亮；注：如“闭锁三重”控制字为“1”，需在保护柜上手合开关，短接4D8（正电）与4D99端子；3＃线路931（2223开关）手合开关在3＃线901保护柜上短4D8与4D99端子加故障电流I ＞1.05*0.5*Max （差动电流高定值、157.744*C X ），模拟单相或多相区内故障；实例如下：高值：用线路保护定值校验→线路速断、过流做A 相接地，电流加8／2＝4A ，时间0S ，整定倍数选0.95与1.05倍，试验参数里故障前时间选28S （大于充电时间），最大故障时间5S 。
动作情况：0.95倍动作，A 相单跳，动作时间63ms ，1.1sA 相重合（低值动） 1.05倍动作，A 相单跳，动作时间30ms ，1.1sA 相重合（高值动） 低值：A 相接地，电流加6／2＝3A ，时间0S ，整定倍数选0.95与1.05倍。
动作情况：0.95倍不动1.05倍动作，A 相单跳，动作时间65ms ，1.1sA 相重合（低值动） 装置面板上相应跳闸灯亮，报文显示“电流差动保护”2、零序差动保护（定值：Iqdo （零序起动电流=1A TA 变比系数1，正序容抗110）投主保护压板,用状态序列做：状态1先加入负荷电流(容性),容性电流计算公式：57.74/(2*正序容抗*TA变比系数)57.74／（2*110*1）＝0.26A；触发条件选最长时间28S（等TV断线灯灭后加入故障电流）。
RCS-931保护校验报告
京右二线RCS-931保护定期校验记录试验日期： 2012-05-13 试验地点：京玉电厂网控楼试验报告：丁建伟试验人员：丁建伟、刘杰、王畅宇、关延伟、张澄、魏敏工作负责人：曹建工作票号： 108011000077 本试验报告所采用并试验的定值内容为：执行省调继字第110179号一．保护装置总体检查1．保护装置外观及机械部分应无损坏、屏上各部件应固定良好，无松动现象：正确2．二次回路接线应符合设计要求，二次线无损伤、断线、碰线，其屏蔽线、接地线等应可靠接地：正确3．压板连线应符合设计及反措要求：正确4．各切换开关、按钮、键盘应操作灵活可靠：正确5．保护屏上各部分应清扫干净：正确6．保护屏后所有端子连线应保证可靠连接，不能有松动：正确7．装置后通信接口应正确连接到相应的通信设备：正确二．保护装置常规项目检查1.检查保护装置的程序校验码及形成时间。
RCS-931AM（软件版本已通过认证）2. 交流采样值检查保护装置分别通入三相电压、三相电流，检查CPU及DSP的采样值，要求显示值误差<5 %。
检查结果：正确3．开关输入量的检查分别模拟各功能压板及开关输入量导通，查看功能压板及开关输入量状态的相应变化。
检查结果：正确4. 输出接点和信号检查模拟保护动作，分别检查装置所有动作及信号接点、告警接点的导通状态。
检查结果：正确三．保护功能检查1．纵联电流差动保护1．1自环试验方式用尾纤将装置自环，定值控制字“通道自环试验”项设为“自环”，并投入主保护压板。
在自环试验方式下，通入电流的动作值应为定值的一半。
Iset高定值：0.5A Iset低定值:0.4A注：做高定值时，把低定值调到和高定值一样，做低定值时间时，输入的故障电流不能超过高定值。
做单跳时，按照逻辑需加量在200ms以内，超过则不启动重合沟通三跳。
1．2在通道正常的情况下，保护装置正常运行，单侧通电流校验差动功能时，保护只有零序差动动作（对侧开关位置应断开）。
最新RCS-931B微机纵差保护装置的现场检验规程
R C S-931B微机纵差保护装置的现场检验规程总则1、主题内容及适用范围为了规范RCS-931B微机纵差保护装置的现场检验，保证现场检验质量，满足继电保护工作人员的需要，本标准规定了RCS-931B微机纵差保护装置的检验内容、检验要求和试验接线等详细要求，从而为RCS-931B微机纵差保护装置的检验提供了技术规范。
本规程适用于生产和运行单位继电保护工作人员进行RCS-931B微机纵差保护装置的现场检验。
2、检验前的准备要求在进行检验之前，工作(试验)人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。
3、本规程的有关编写说明 a) 本规程中所使用的保护装置端子号，在整组试验时应自行对应被试保护屏的端子号。
b) 本规程中额定交流电流用IN表示(即IN= 1A)，额定交流相电压用UN表示(即UN=57.7V)。
c) 本规程不包括通信、通道设备的检验。
4 试验设备及试验接线的基本要求 a) 为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合部颁DL/T624-1997《继电保护微机型试验装置技术条件》的规定。
b) 在保证检验质量的前提下，为加快检验速度，本规程中的部分检验项目可以采用专用自动调试设备进行检验(在这部分检验项目的检验要求中有专门说明)。
c) 试验仪表应经检验合格，其精度应不低于0.5级。
d) 试验回路的接线原则，应使加入保护装置的电气量与实际情况相符合。
模拟故障的试验回路，应具备对保护装置进行整组试验的条件。
5、试验条件和要求 a) 交、直流试验电源质量和接线方式等要求参照部颁《继电保护及电网安全自动装置检验条例》有关规定执行。
b) 试验时如无特殊说明，所加直流电源均为额定值。
c) 加入装置的试验电流和电压，如无特殊说明，均指从保护屏端子上加入。
d) 为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。
RCS931光纤电流纵差保护调试-详细版
RCS-931分相电流差动线路保护装置调试及通道联调一、保护装置自环调试1、通电前用FC接头单膜尾纤将保护的光发与光收短接,接成自环方式。
装置通电后，将保护定值的“专用光纤”、“通道自环试验”控制字整定为1，装置“运行”灯应亮，“通道异常”灯应不亮，除可能发“TV断线”信号外，应无其他异常信息。
2、软件版本与CRC码核查进入保护装置主菜单中的“程序版本”，查对软件版本与整定单（省局要求）上一致。
检验码正确。
3、开入量输入回路检验进入“保护状态”中的“开入量状态”子菜单，依次进行开入量的输入和断开，同时监视液晶屏幕上显示的开入量变位情况。
各开入量输入端子号与开入量对应关系见表3。
表3 开关量端子号与CPU开关状态符号对应关系4、模拟量输入幅值特性检验A：进入“保护状态”中的“DSP采样值”子菜单，在保护屏上短接n202、n204、n206、n208（即短接IA'、IB'、IC'、I0'），在n201、n203、n205、n207（或电流端子）处分别接试验设备IA、IB、IC、I0，短接端子n209-n213，n212-n214（即线路电压与A相相同），在n209、n210、n211、n212（或电压端子）处分别接试验设备的UA、UB、UC、UN，用同时加三相电流、电压方法检验采样数据。
调整输入交流电压UA、UB、UC分别为50、40、30V，电流IA、IB、IC分别为3、3、2A，查看保护装置采样显示与试验仪是否一致(注意检查零序电流)。
进入“保护状态”中的“CPU采样值”子菜单，做同样的试验。
注:试验中如果保护压板未退出，保护长时间出口会导致“运行”灯会熄灭并报“跳闸出口异常”,但不影响采样数据测量.在输入10IN电流时,加电流时间应不超过10秒.B：模拟量输入相位特性检验同A，进入“保护状态”中的“相角显示”子菜单，检查电流、电压相位装置显示值与试验仪是否一致。
包钢电网RCS-931装置两侧光纤电流差动保护的调试
1线路光纤电流差动保护基本原理图1以母线流向被保护线路方向为正方向。
动作电流（差动电流）为：制动电流为：性曲线上方，继电器动作。
图2当高压输配电线路发生内部短路：动作电流：制动电流：因为I CDϕ>>I Rϕ继电器动作。
凡是在线路内部有流出的电流，都成为动作电流。
2包钢电网RCS-931装置纵联差动保护功能联调校验2.1RCS-931保护装置采样精度试验83#变电站五稀Ⅰ回电源侧（简称83侧），RCS-931装置保护屏交流电流端子排加入三相不对称的电流，如0.1A、0.2A、0.3A电流，在82#变电站五稀Ⅰ回受电侧(简称82#侧），RCS-931装置保护装置，保护状态”→“DSP采样值”菜单中，能查看到83侧（对侧）的三相电流Iar、Ibr、Icr及差动电流Icda、Icdb、Icdc，数值应该为变比折算正确———————————————————————作者简介:初家祥（1975-程服务公司动供电气作业部，Value Engineering82#侧RCS-931保护不动作（两侧差动主保护压板都得投入且光纤通道正常），这主要是校验83#侧线路出口发生高阻接地故障时，82#侧感受不到故障量，83#侧靠零序电压开放零序差动保护动作的逻辑，检验了82#侧断路器开关在分位，83#侧差动保护动作逻辑；同时也检验了83#电源侧251断路器二次回路的正确性。
在82#五稀Ⅰ回受电侧，合上254断路器开关，同样加入单相或多相电流大于差动动作电流，只会动作于82#侧254断路器开关。
2.3模拟弱馈线路故障试验将83#五稀Ⅰ回送电侧和82#五稀Ⅰ回受电侧，251、254断路器开关合上，由83#侧加入RCS-931装置保护屏交流电压端子排，加入大于33.3V（防止PT断线）小于65%Un（65%Un的电压值为37.531V）的三相电压，模拟任何一种故障，故障电流大于差动动作电流，83#侧RCS-931保护可选相动作，251断路器跳开，动作时间约为28毫秒左右，82#侧，RCS-931保护也动作，254断路器跳开，时间约为7-8毫秒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCS-931纵联差动保护现场调试报告摘要：记录了柳林华光电厂4#机500KV出线RCS-931纵联差动保护的检验项目、检验数据及检验结论。
关键词：光纤纵联差动距离零序1 外观及接线检查1.1 检查保护装置的硬件配置，标注及接线等符合图纸要求。
1.2 保护装置各插件上的元器件的外观质量，焊接质量良好，所有芯片插紧。
1.3 检查保护装置的背板接线没有断线，短路，焊接不良等现象。
1.4 检查装置外部电缆接线与设计相符，满足运行要求。
检查结果：正确。
2 绝缘电阻试验将保护装置的交流、出口及电源插件插入机箱，拔出其余插件；将打印机与微机保护装置断开；保护屏上各连片置“投入”位置；在保护屏端子排内侧分别短接交流电流和交流电压回路、保护直流回路、控制直流回路、信号回路的端子。
2．1 整个二次回路绝缘测试用1000V摇表分别测量各组回路之间及各回路对地的绝缘电阻。
项目要求值实测绝缘电阻值结论交流电压回路--地10ΜΩ大于10ΜΩ正确交流电流回路--地10ΜΩ大于10ΜΩ正确交流电流--交流电压10ΜΩ大于10ΜΩ正确直流回路--地10ΜΩ大于10ΜΩ正确信号回路--地10ΜΩ大于10ΜΩ正确直流回路--交流回路10ΜΩ大于10ΜΩ正确开入量输入回路10ΜΩ大于10ΜΩ正确整个二次回路（交流接地点断开） 1.0ΜΩ大于10ΜΩ正确2．2逆变电源的检查（1）外接直流电源缓慢上升时的自启动性能检验插入全部插件，合上保护装置逆变电源插件上的电源开关，试验直流电源由零缓慢升至80%额定电压（即88V），此时保护面板上的电源指示灯亮。
（2）拉合直流电源时的自启动性能直流电源调至80%、110%额定电压（即88V、121V），断开、合上逆变电源开关，保护装置运行灯亮，屏幕正常显示。
3 初步通电检验3．1 保护装置的通电自检保护装置通电后，自检正确，装置运行灯亮，屏幕正常显示，无异常报警。
3．2 检验键盘在保护装置正常运行状态下，按使用说明操作键盘，各键灵活，接触良好，检验功能正确。
3．3 打印机与保护装置的联机试验将打印机与微机保护装置的通信电缆连接好，给上打印机电源，保护装置在运行状态下，按保护屏上的“打印”按钮，打印机能够自动打印保护装置的动作报告和定值报告，打印机与微机保护装置联机成功。
3．4 时钟的整定与校核（1）时钟的整定保护装置在“运行”状态下，按“↑”键进入主菜单后，移动光标至时钟整定，按“确认”键后进入时钟修改和整定状态，然后进行年、月、日、时、分、秒的时间整定。
检验结果：正确。
（2）时钟的失电保护功能检验时钟整定好以后，通过断、合逆变电源开关的方法，检验在直流消失一段时间的情况下，走时仍准确。
检验结果：正确。
3．5 DSP、CPU及人机面板检查检验项目检查结果1.上电自复位及手动复位功能正确2.接口与各保护插件通讯功能正确3.运行状态检查正确4.定值区检查正确5.键盘检查正确6.版本号RCS931AM 1.257.CRC码E1828.CRC码生成时间2006-04-09 14：32结论正确3．6 开关量输入回路检验进入“保护状态”菜单中“开入显示”子菜单，在保护屏上分别投退保护压板或进行各接点的模拟导通，观察显示屏上对应的开入量状态是否改变。
检查项目检查结果差动保护正确距离保护正确零序保护正确单重综重三重停用重合闸方式无此功能无此功能无此功能无此功能闭重三跳正确跳闸起动重合无此功能三跳起动重合无此功能A相跳闸位置正确B相跳闸位置正确C相跳闸位置正确合闸压力降低不用发远跳正确发远传1 正确发远传2 正确(不用)收远跳正确(不用)收远传1 正确收远传2 正确(不用)对时开入正确打印开入正确投检修状态正确信号复归正确结论正确4 模数变换系统检验4.1 检验零漂断开装置外部交流输入回路。
保护装置进入“保护状态”菜单后，要求零漂值均在0.05A，0.05V以内，试验结果如下：DSP检查通道Ia Ib Ic I0 Ua Ub Uc UX Iar Ibr Icr Icda Icdb Icdc 零漂0.000.000.000.000.000.000.000.000.000.000.000.000.000.00CPU检查通道Ia Ib Ic I0 Ua Ub Uc零漂0.000.000.000.000.000.000.004.2 检验精度从保护端子排上的端子通入电流IA 、IB、IC、IN，在端子上加电压UA、UB、UC、Ux，检验三相电压和三相电流及线路电压的采样精度，并采用模拟故障的方法校验3I。
要求保护装置的采样值与外部表计值的误差应小于5%，试验结果如下：1）电压通道刻度及线性度检查DSP检查:外加电压微机保护显示值Ua Ub Uc Ux5.00V 4.86 4.94 4.94 ---- 30.00V 29.23 29.22 29.78 ---- 57.00V 55.64 56.49 56.69 ---- 70.00V 68.35 69.47 69.52 ---- 结论符合要求符合要求符合要求----外加电压微机保护显示值Ua Ub Uc5.00V 4.82 4.92 4.9630.00V 29.71 29.68 29.7657.00V 55.46 56.41 56.6670.00 69.32 69.26 69.47结论符合要求符合要求符合要求2）电流通道刻度及线性度检查DSP检查:外加电流微机保护显示值Ia Iar Icda Ib Ibr Icdb Ic Icr Icdc I00.10A 0.09 0.09 0.19 0.09 0.09 0.19 0.09 0.09 0.19 0.090.50A 0.5 0.49 1.00 0.5 0.49 1.00 0.5 0.49 1.00 0.491.00A 1.01 1.002.01 1.00 1.00 2.00 1.01 1.00 2.01 1.012.00A 2.03 2.01 4.01 2.02 2.02 4.01 2.03 2.01 4.00 2.01 结论正确正确正确正确正确正确正确正确正确正确外加电流微机保护显示值Ia Ib Ic I00.1A 0.1 0.1 0.1 0.10.5A 0.5 0.5 0.5 0.51.0A 1.01 1.01 1.01 1.012.0A 2.02 2.03 2.02 2.01结论正确正确正确正确(3) 模拟量输入的相量特性检查加入三相对称额定电压57V，对称额定电流1.0A,电压超前电流的角度为正。
角度UA-IA UB-IB UC-IC UX-UA0°359 358 359 -------45°44.5 44.8 44.5 -------90°89 88 88 ------- 180°178 178 178 -------结论正确正确正确-------5 定值整定根据定值通知单晋柳字3、4号将保护定值输入装置，将定值复制到其它定值区,而后进行定值区切换试验。
检查结果：正确。
6 光纤纵联差动保护试验将CPU插件背板上的接收“RX”和发送“TX”用尾纤连接，构成自发自收方式。
仅投主保护压板。
整定保护定值控制字中“投纵联差动保护”，“专用光纤”，“通道自环”均置“1”。
1）差动动作值检验投入差动保护软、硬压板和“投纵联差动保护”控制字，退出后备保护压板。
定值：差动电流高定值：0.35 A 差动电流低定值：0.25ATA变比系数:1 线路正序容抗: 700Ω2) 稳态I段差动继电器加故障电流I>1.05*0.5*Max（差动电流高定值）模拟单相或多相区内故障，液晶显示“电流差动保护”，在端子排上测量动作时间。
(4UN/XC1=0.33) 故障相别 A B C动作值(A) 0.175 0.174 0.174动作时间28ms 27ms 31ms3) 稳态II段差动继电器加故障电流0.95*0.5*Max<I<1.05*0.5*Max（差动电流低定值）,模拟单相或多相区内故障，装置面板上相应跳闸灯亮，液晶显示“电流差动保护”，在端故障相别 A B C动作值(A) 0.124 0.123 0.125动作时间57ms 56ms 62ms4) 零序I段差动继电器装置一态加入三相额定电压，三相电流值为0.5UN /XC1(0.041)，相角为电流超前电压90o，二态进入故障状态，降低故障相电压，故障相电流为IQ00(0.1)与0.6UN /XC1(0.049)中的大值的1.05倍，角度为灵敏角，保护选相动作，在端子排故障相别 A B C动作值(A) 0.091 0.091 0.089动作时间112ms 113ms 110ms5) TA断线闭锁差动试验(1) 有自产零序电流而无零序电压，延时10s发TA断线异常信号。
(2) “TA断线闭锁差动”控制字无论投入还是退出，模拟CT断线10S内(逻辑仍为0)再故障，差动保护能够动作。
(3) “TA断线闭锁差动”控制字投入，模拟CT断线10S后再故障，差动保护不动作。
(4) “TA断线闭锁差动”控制字退出，模拟CT断线10S后再故障，且大于TA 断线差动元件定值，开放差动保护；若小于TA断线差动元件定值，闭锁差动保护。
TA断线差动元件模拟定值：0.4A 实测动作值：0.398 A。
7 距离保护试验1）工频变化量距离保护试验投入距离保护压板，模拟故障时电流固定(其数值应使模拟故障电压在0.2UN —UN范围内)，故障电压为：模拟单相接地故障时，u=(1+k)I*DZzd+(1-1.05m)uN模拟相间短路故障时，u=2I*DZzd+(1-1.05m)×100 DZzd——工频变化量阻抗。
整定值DZzd= 15Ωψ= 85.5 °故障相别A相B相C相m 0.9 1.1 0.9 1.1 0.9 1.1 故障电压V 53．15 41．45 53．15 41．45 53．15 41．45 动作情况不动作动作不动作动作不动作动作动作时间14.5ms14.6ms14.2ms 反方向不动作不动作不动作故障相别AB相BC相CA相m 0.9 1.1 0.9 1.1 0.9 1.1 故障电压36．38 12．1 36．38 12．1 36．38 12．1 动作情况不动作动作不动作动作不动作动作动作时间15.8ms15.6ms15.5ms 反方向不动作不动作不动作2）相间距离、接地距离试验只投入距离保护压板,解除TV断线闭锁。
