管径流量与压力关系表

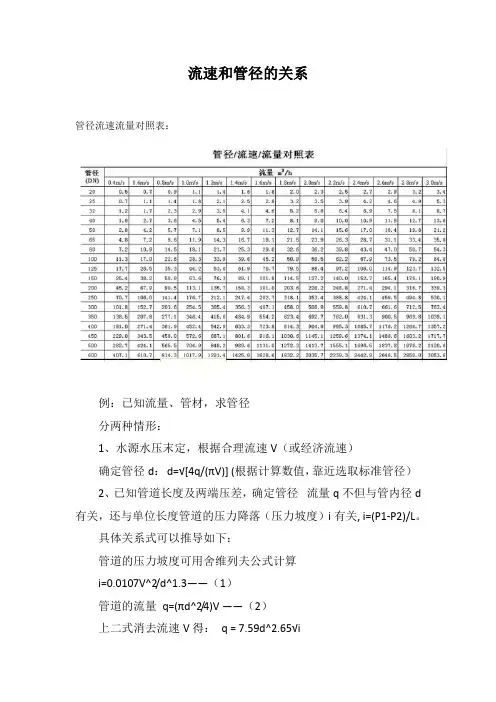

流速和管径的关系
流速和管径的关系
管径流速流量对照表：
例：已知流量、管材，求管径
分两种情形：
1、水源水压末定，根据合理流速V（或经济流速）
确定管径d：d=√[4q/(πV)] (根据计算数值，靠近选取标准管径）
2、已知管道长度及两端压差，确定管径流量q不但与管内径d 有关，还与单位长度管道的压力降落（压力坡度）i有关, i=(P1-P2)/L。
具体关系式可以推导如下：
管道的压力坡度可用舍维列夫公式计算
i=0.0107V^2/d^1.3——（1）
管道的流量q=(πd^2/4)V ——（2）
上二式消去流速V得：q = 7.59d^2.65√i
(i 以kPa/m为单位）
管径：d=0.4654q^0.3774/i^0.1887
(d 以m为单位）
二者的关系：
流量=流速×管道内径×管道内径×π÷4；
一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。
管径单位：mm
管径=sqrt(353.68X流量/流速)
sqrt：开平方。
管道的流量与管径、压力、流速
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Chezy这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h——沿程水头损失（mm3/s）ff ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
流量与管径、压力、流速之间关系计算公式
流量与管径、压力、流速的一般关系之青柳念文创作一般工程上计算时，水管路，压力罕见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒.流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时).其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒.水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它暗示方法:Darcy-Weisbach公式由于这里：hf ——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在包管用户水量、水压平安的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径.输配水管道水力计算包含沿程水头损失和部分水头损失，而部分水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法.1.1 管道常常使用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，分歧的水流流态，遵循分歧的规律，计算方法也纷歧样.输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的成果.紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区.管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分.水流阻力特征区的辨别方法，工程设计宜采取数值做为辨别式，今朝国内管道常常采取的沿程水头损失水力计算公式及相应的摩阻力系数，依照水流阻力特征区划分如表1.沿程水头损失水力计算公式和摩阻系数表1阻力特征区适用条件水力公式、摩阻系数符号意义水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道内径γ：水的运动粘紊流过渡区10<<500（1）（2）紊流粗糙区>500滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：谢才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度达西公式是管道沿程水力计算基本公式，是一个半实际半经历的计算通式，它适用于流态的分歧区间，其中摩阻系数λ可采取柯列布鲁克公式计算，克列布鲁克公式思索的因素多，适用范围广泛，被认为紊流区λ的综合计算公式.操纵达西公式和柯列布鲁克公式组合停止管道沿程水头损失计算精度高，但计算方法费事，习惯上多用在紊流的阻力过渡区.海曾—威廉公式适用紊流过渡区，其中水头损失与流速的 1.852次方成比例（过渡区水头损失h∝V1.75~2.0）.该式计算方法简捷，在美国做为给水系统配水管道水力计算的尺度式，在欧洲与日本广泛应用，近几年我国也普遍用做配水管网的水力计算.谢才公式也应是管道沿程水头损失通式，且在我国应用时间久、范围广，积累了较多的工程资料.但由于谢才系数C采取巴甫洛夫公式或曼宁公式计算确定，而这两个公式只适用于紊流的阻力粗糙区，因此谢才公式也仅用在阻力粗糙区.别的舍维列夫公式，前一段时期也广泛的用做给水管道水力计算，但该公式是由旧钢管和旧铸铁管管材试验资料确定的.而现在国内采取的金属管道已普遍采取水泥砂浆和涂料做内衬，条件已发生变更，因此舍维列夫公式也基本不再采取.1.2 输配水管道沿程水头损计算的实用公式输配水管道沿程水头计算时，先采取辨别水流的阻力特征用，再选择相应的公式计算，迷信合理，但操纵费事，特别在流速是待求的未知数时，需要采取试算的方法确定雷诺数（Re）很不方便.为了使输配水管道水力计算能知足工程设计的需要，又可以方便的选择计算公式和停止简捷的计算，根据多年来管道水力计算的经历，《室外给水设计规范》GBJ13-86修编报批稿，依据管材的分歧和流速的常常使用范围，确定输配水管道沿程水头损失计算公式如下：（1）塑料管（2）混凝土管（渠）及采取水泥砂浆内衬的金属管道（3）输配水管道、配水管网水力平差计算2.1 管道摩阻系数的属性及应用条件每一个管道沿程水力计算公式都有相应的摩阻系数和确定方法，表达形式也纷歧样.摩阻系数是一个未知数，应由试验确定.但实际应用时，一般都依据分歧的管材和其分歧的内壁光滑程度，参考已有的资料，由设计人员计算时选择采取.该数值非常重要，但随意性很大，而且取值的成果直接影响水力计算成果的精度.因此懂得和熟悉摩阻系数的属性，掌握取值的方法和技巧，也同样是做好管道沿程水力计算的关键.（1）当量粗糙度Δ当量粗糙度是自然（也有称工业）管道，根据水力试验的成果，运用达西公式和尼古拉兹公式计算出的实际值.每种管材都有一个确定的当量粗糙度，且不因流态分歧而改变，在辨别水流流态和选择其他计算公式参数时，经常常使用到当量粗糙度.（2）摩阻系数λ摩阻系数λ可应用在分歧的阻力特征区，分歧区间λ的数值纷歧样.在紊流的光滑区，λ数值仅与雷诺数（Re）有关，且随雷诺数（Re）的增大而减小；在紊流过渡区，λ与雷诺数（Re）和相对粗糙度（Δ/d）两个因素有关；在紊流粗糙区仅和相对粗糙度（Δ/d）有关，只要管材与管径确定（即相对粗糙度Δ/d确定），在该区λ数值应为定值.（3）粗糙系数n 粗糙系数n是采取巴甫洛夫公式和曼宁公式计算谢才公式C时的参数，它适用于紊流的粗糙区，在该区可根据管材内壁光滑程度，选择相应的n值，但一般情况n的取值范围宜大于0.010，否则计算成果误差较大.（4）海曾—威廉系数Ch 海曾—威廉系数适用紊流过渡区，Ch取值范围宜大于120，否则计算成果误差较大.2.2 相应的紊流阻力特征区内分歧摩阻系数间的对应关系（1）（2）紊流粗糙区（其中y采取巴甫洛夫公式计算，若y=1/63.1 《室外给水设计规范》GBJ13-86修编建议沿程水头损失摩阻系数（△、n、Ch）取值见表2.管道沿程水头损失（n Ch △）值表2管道种类n（粗糙系数）C h（海曾-威廉系数）△（mm）（当量粗糙度）钢管、铸铁管水泥砂浆内衬120～130涂料内衬130～140结论：沿程水头损失计算是输配水管道设计的基础，正确的选用计算公式和采取适宜的摩阻系数，计算成果才干真实的反映管道的水力特性.为包管输配水管道工程设计质量，提高工程的经济效益和规范水力计算方法。
流量和管径、压力、流速之间关系计算公式
-
-
考试资料.
-
-
.
道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力 及水流速度与压强脉动的结果。紊流又根据阻力特征划分为 水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式 都有适用范围和条件，一般都以水流阻力特征区划分。
（1）当量粗糙度 Δ 当量粗糙度是自然（也有称工业）管道，根据水力试验 的成果，运用达西公式和尼古拉兹公式计算出的理论值。每 种管材都有一个确定的当量粗糙度，且不因流态不同而改变， 在判别水流流态和选择其他计算公式参数时，经常用到当量 粗糙度。 （2）摩阻系数 λ 摩阻系数 λ 可应用在不同的阻力特征区，不同区间 λ 的 数值不一样。在紊流的光滑区，λ 数值仅与雷诺数（Re）有 关，且随雷诺数（Re）的增大而减小；在紊流过渡区，λ 与 雷诺数（Re）和相对粗糙度（Δ/d）两个因素有关；在紊流粗 糙区仅和相对粗糙度（Δ/d）有关，只要管材与管径确定（即 相对粗糙度 Δ/d 确定），在该区 λ 数值应为定值。 （3）粗糙系数 n
-
-
考试资料.
-
-
.
适用于紊流的阻力粗糙区，因此谢才公式也仅用在阻力粗糙 区。
另外舍维列夫公式，前一段时期也广泛的用做给水管道 水力计算，但该公式是由旧钢管和旧铸铁管管材试验资料确 定的。而现在国内采用的金属管道已普遍采用水泥砂浆和涂 料做内衬，条件已发生变化，因此舍维列夫公式也基本不再 采用。 1.2 输配水管道沿程水头损计算的实用公式
150
结论：沿程水头损失计算是输配水管道设计的基础，正确
的选用计算公式和采用适宜的摩阻系数，计算成果才能真实的
流量与管径、压力、流速之间关系计算公式
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里：Q——断面水流量（m3/s）C——Chezy糙率系数（m1/2/s）A——断面面积（m2）R——水力半径（m）S——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l——管道长度（m）d——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
流量与管径、压力、流速之间关系计算公式-孔径 压强 流速关系
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中，管径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用围广泛，被认为紊流区λ的综合计算公式。
流量与管径、压力、流速的一般关系
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Chezy这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
水管管径、压力与流速确定后,管道流量表
一定管路直径之最大流量限制(液体)
水管管径、压力与流速确定后，管道流量表
一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
（以下为经验公式）
流量=管截面积×流速
=0.002827×管径2
×流速(立方米/小时)
^2：平方。
管径单位：mm
管径=sqrt(353.68×流量÷流速)
sqrt：开平方
饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。
因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算。
压力、流速、流量与管径的一般关系
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Chezy这里：Q ——断面水流量〔m3/s〕C ——Chezy糙率系数〔m1/2/s〕A ——断面面积〔m2〕R ——水力半径〔m〕S ——水力坡度〔m/m〕根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失〔mm3/s〕f ——Darcy-Weisbach水头损失系数〔无量纲〕l ——管道长度〔m〕d ——管道内径〔mm〕v ——管道流速〔m/s〕g ——重力加速度〔m/s2〕水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压平安的条件下，通过水力计算优化设计方案，选择适宜的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1阻力特征区适用条件水力公式、摩阻系数符号意义水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道内径γ：水的运动粘滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：谢才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度紊流过渡区10<<500〔1〕〔2〕紊流粗糙区>500达西公式是管道沿程水力计算根本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
完整版流量及管径、压力、流速之间关系计算公式
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常有为 0.1--0.6MPa ，水在水管中流速在 1--3 米/ 秒，常取 1.5 米/ 秒。
流量 = 管截面积 X 流速 =0.002827X 管内径的平方 X 流速 (立方米 / 小时 )。
其中，管内径单位： mm ，流速单位：米 / 秒，饱和蒸汽的公式与水相同，可是流速一般取 20--40 米/ 秒。
水头损失计算 Chezy公式这里：Q——断面水流量（m3/s）C——Chezy糙率系数（m1/2/s）A——断面面积（m2）R——水力半径（m）S——水力坡度（m/m）依照需要也可以变换为其他表示方法 :Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f——Darcy-Weisbach水头损失系数（无量纲）l——管道长度（m）d——管道内径（mm）v——管道流速（m/s）g——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，经过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的 5~10% ，因此本文主要研究、商议管道沿程水头损失的计算方法。
管道常用沿程水头损失计算公式及合用条件管道沿程水头损失是水流摩阻做功耗资的能量，不一样的水流流态，依照不一样的规律，计算方法也不一样样。
输配水管道.态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又依照阻力特色划分为水力圆滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有合用范围和条件，一般都以水流阻力特色区划分。
水流阻力特色区的鉴识方法，工程设计宜采用数值做为鉴识式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，依照水流阻力特色区划分如表 1。
沿程水头损失水力计算公式和摩阻系数阻力特色合用条件水力公式、摩阻系数区水力圆滑>10区（1）紊流过渡 10<区<500（2）表 1符号意义雷诺数h：管道沿程水头损失v：平均流速d：管道内径γ：水的运动粘滞系数λ：沿程摩阻系数：管道当量粗糙度q：管道流量紊流粗糙>500Ch：海曾 -威廉系数区C：谢才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它合用于流态的不一样区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，合用范围宽泛，被认为紊流区λ的综合计算公式。
管径流量与压力关系表新
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
流量与管径、压力、流速的一般关系
流量与管径、压力、流速的一般关系2007年03月16日星期五13:21一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取流量=管截面积X流速=0.002827X管内径的平方X流速（立方米/小时）。
其中，管内径单位：mm，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取秒。
水头损失计算Chezy公式Q=C AChezy这里：3Q——断面水流量（m /s）C ------ Chezy 糙率系数（m"2/s）2A——断面面积（m ）R ------ 水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法：Darcy-Weisbach 公式由于1.5米/秒。
20--40 米/这里：3h f 沿程水头损失（mm /s）f ------ Darcy-Weisbach水头损失系数（无量纲）I ――管道长度（m）d ------ 管道内径（mm）v ------ 管道流速（m/s）2g ------ 重力加速度（m/s）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数 入可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区入的综合计算公式。
流量与管径、压力、流速之间关系计算公式-孔径 压强 流速关系
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中，管径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用围广泛，被认为紊流区λ的综合计算公式。
流量与管径、压力、流速之间关系计算公式
流量与管径、压力、流速的一般关系之迟辟智美创作一般工程上计算时，水管路，压力罕见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒.流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时).其中，管内径单元：mm ，流速单元：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒.水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它暗示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压平安的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径.输配水管道水力计算包括沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法.1.1 管道经常使用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，分歧的水流流态，遵循分歧的规律，计算方法也纷歧样.输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果.紊流又根据阻力特征划分为水力光滑区、过渡区、粗拙区.管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分.水流阻力特征区的判别方法，工程设计宜采纳数值做为判别式，目前国内管道经常采纳的沿程水头损失水力计算公式及相应的摩阻力系数，依照水流阻力特征区划分如表1.沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的分歧区间，其中摩阻系数λ可采纳柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式.利用达西公式和柯列布鲁克公式组合进行管道沿程水头损失计算精度高，但计算方法麻烦，习惯上多用在紊流的阻力过渡区.海曾—威廉公式适用紊流过渡区，其中水头损失与流速的1.852次方成比例（过渡区水头损失h∝V1.75~2.0）.该式计算方法简捷，在美国做为给水系统配水管道水力计算的标准式，在欧洲与日本广泛应用，近几年我国也普遍用做配水管网的水力计算.谢才公式也应是管道沿程水头损失通式，且在我国应用时间久、范围广，积累了较多的工程资料.但由于谢才系数C 采纳巴甫洛夫公式或曼宁公式计算确定，而这两个公式只适用于紊流的阻力粗拙区，因此谢才公式也仅用在阻力粗拙区.另外舍维列夫公式，前一段时期也广泛的用做给水管道水力计算，但该公式是由旧钢管和旧铸铁管管材试验资料确定的.而现在国内采纳的金属管道已普遍采纳水泥砂浆和涂料做内衬，条件已发生变动，因此舍维列夫公式也基本不再采纳.1.2 输配水管道沿程水头损计算的实用公式输配水管道沿程水头计算时，先采纳判别水流的阻力特征用，再选择相应的公式计算，科学合理，但把持麻烦，特别在流速是待求的未知数时，需要采纳试算的方法确定雷诺数（Re）很不方便.为了使输配水管道水力计算能满足工程设计的需要，又可以方便的选择计算公式和进行简捷的计算，根据多年来管道水力计算的经验，《室外给水设计规范》GBJ13-86修编报批稿，依据管材的分歧和流速的经常使用范围，确定输配水管道沿程水头损失计算公式如下：（1）塑料管（2）混凝土管（渠）及采纳水泥砂浆内衬的金属管道（3）输配水管道、配水管网水力平差计算2.1 管道摩阻系数的属性及应用条件每个管道沿程水力计算公式都有相应的摩阻系数和确定方法，表达形式也纷歧样.摩阻系数是一个未知数，应由试验确定.但实际应用时，一般都依据分歧的管材和其分歧的内壁光滑水平，参考已有的资料，由设计人员计算时选择采纳.该数值非常重要，但随意性很年夜，而且取值的结果直接影响水力计算功效的精度.因此了解和熟悉摩阻系数的属性，掌握取值的方法和技巧，也同样是做好管道沿程水力计算的关键.（1）当量粗拙度Δ当量粗拙度是自然（也有称工业）管道，根据水力试验的功效，运用达西公式和尼古拉兹公式计算出的理论值.每种管材都有一个确定确当量粗拙度，且不因流态分歧而改变，在判别水流流态和选择其他计算公式参数时，经经常使用到当量粗拙度.（2）摩阻系数λ摩阻系数λ可应用在分歧的阻力特征区，分歧区间λ的数值纷歧样.在紊流的光滑区，λ数值仅与雷诺数（Re）有关，且随雷诺数（Re）的增年夜而减小；在紊流过渡区，λ与雷诺数（Re）和相对粗拙度（Δ/d）两个因素有关；在紊流粗拙区仅和相对粗拙度（Δ/d）有关，只要管材与管径确定（即相对粗拙度Δ/d确定），在该区λ数值应为定值.（3）粗拙系数n 粗拙系数n是采纳巴甫洛夫公式和曼宁公式计算谢才公式C时的参数，它适用于紊流的粗拙区，在该区可根据管材内壁光滑水平，选择相应的n值，但一般情况n的取值范围宜年夜于0.010，否则计算功效误差较年夜.（4）海曾—威廉系数Ch 海曾—威廉系数适用紊流过渡区，Ch取值范围宜年夜于120，否则计算功效误差较年夜.2.2 相应的紊流阻力特征区内分歧摩阻系数间的对应关系（1）（2）紊流粗拙区（其中y采纳巴甫洛夫公式计算，若y=1/6即为曼宁公式，这时）3.1 《室外给水设计规范》GBJ13-86修编建议沿程水头损失摩阻系数（△、n、Ch）取值见表2.管道沿程水头损失（n C h△）值表2结论：沿程水头损失计算是输配水管道设计的基础，正确的选用计算公式和采纳适宜的摩阻系数，计算功效才华真实的反映管道的水力特性.为保证输配水管道工程设计质量，提高工程的经济效益和规范水力计算方法。
