DVI引脚定义图
DVI接口详解
DVI（Digital Visual Interface）
1（pin) 8 C1 C2
9
17
24
C3
C4
C5
如下表格：
DVI（Digital Visual Interface）
如下图：DVI-I（双通道）的针脚定义
DVI（Digital Visual Interface）
C1 = C2 = C3 = C4 = C5 = 8= Analog Analog Analog Analog Analog Analog H Ground V Red Green Blue
DVI-A通道
DVI Type: 1. 12+5pin 2. 18+1pin 3. 18+5pin 4. 24+1pin 5. 24+5pin
DVI-D双通道 DVI-I单通道 DVI-D单通道
DVI-I双通道
DVI（Digital Visual Interface）
DVI传输特点：真正的数字传输 模拟显示方式特点： 数字 模拟 数字 模拟 在转换过程中，信号损失较大 数字显示方式特点： 数字 数字 DVI传输原理： DVI原理上是将待显示的R.G.B数字信号与H.V信号 进行组合编码，每个像素点按10bit的数字信号按最 小非归零编码方式进行并→串转换，把编码后的 R.G..B数字串行码流与像素时钟等4个信号按照平 衡方式进行传输，其每路码流速率为原像素点时钟 的10倍，以1024×768×70的分辨率为例，码流时 钟为70MHz×10，折合为0.7GHZ。一般DVI1.0的 码流在0.24GHZ到1.65GHZ之间。
一般来讲，单通道的DVI接口，最大的刷新 率只能支持到1920*1080*60hz或 1600*1200*60hz 这是我

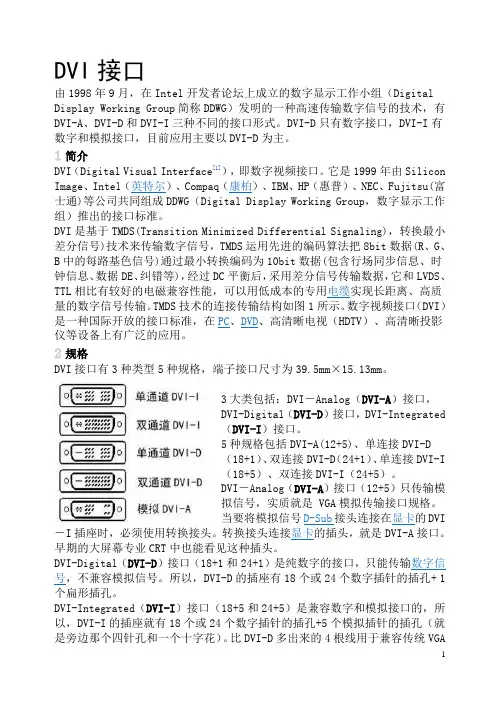

DVI接口
DVI接口由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG）发明的一种高速传输数字信号的技术，有DVI-A、DVI-D和DVI-I三种不同的接口形式。
DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主。
1简介DVI（Digital Visual Interface[1]），即数字视频接口。
它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。
DVI是基于TMDS(Transition Minimized Differential Signaling)，转换最小差分信号)技术来传输数字信号，TMDS运用先进的编码算法把8bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。
TMDS技术的连接传输结构如图1所示。
数字视频接口（DVI）是一种国际开放的接口标准，在PC、DVD、高清晰电视（HDTV）、高清晰投影仪等设备上有广泛的应用。
2规格DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。
3大类包括：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。
5种规格包括DVI-A(12+5)、单连接DVI-D（18+1）、双连接DVI-D（24+1）、单连接DVI-I（18+5）、双连接DVI-I（24+5）。
DVI针脚排列

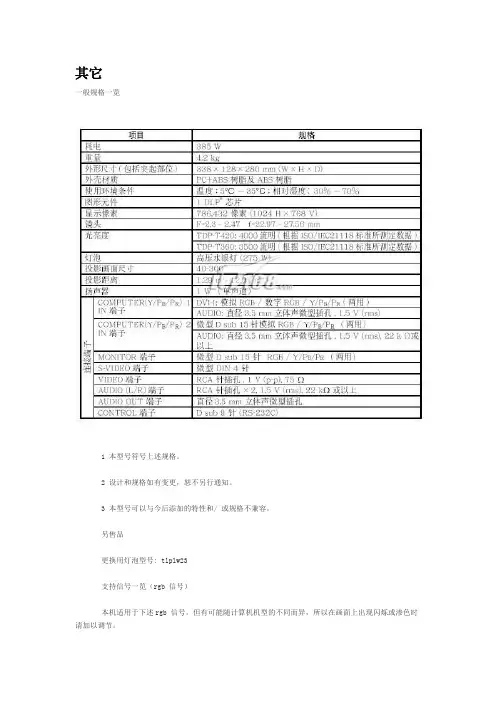

其它一般规格一览1 本型号符号上述规格。
2 设计和规格如有变更，恕不另行通知。
3 本型号可以与今后添加的特性和/ 或规格不兼容。
另售品更换用灯泡型号: tlplw23支持信号一览（rgb 信号）本机适用于下述rgb 信号。
但有可能随计算机机型的不同而异，所以在画面上出现闪烁或渗色时请加以调节。
超过自身分辨率（1024 × 768 像素）的信号会被压缩。
因此，有可能出现部分信息丢失或影响图像质量的情况。
支持信号一览（分量信号）* 不支持dvi 数字输入。
支持信号一览（视频、s- 视频信号）dvi-i 端子的针脚排列dvi 数码& 模拟接口模拟输入信号1 模拟rgb 输入rgb 信号: 0.7 v (p-p) 75 ω水平同步信号:ttl位准（正/负极性）垂直同步信号:ttl位准（正/负极性） 2 y/pb/pr 输入y 信号: 1.0 v (p-p) 75 ωpb/pr 信号: 0.7 v (p-p) 75 ωcomputer in 端子和monitor 端子的针脚排列微型d-sub 15 针连接器输入信号1 rgb 输入rgb 信号: 0.7 v (p-p) 75 ω水平同步信号:ttl位准（正/负极性）垂直同步信号:ttl位准（正/负极性）2 y/pb/pr 输入y 信号: 1.0 v (p-p) 75 ωpb/pr 信号: 0.7 v (p-p) 75 ω* 请不要连接任何设备。
control 端子1 针脚排列d sub 9 针连接器2 接口格式1. 通讯方式rs-232c、9600 bps、无奇偶性、数据长:8位、停止位:1位3. 数据格式1次通讯只有1个指令有效。
输入指令仅为符合ascii的大写字母数字。
要连续发送指令的情况下，在发送下一个指令之前请等待投影机的应答。
3 主要指令有关控制电缆和其它指令，请向您购买本机的销售店垂询。
环保使用期限标识是根据《电子信息产品污染控制管理办法》以及》电子信息产品污染控制标识要求》制定的，适用于中国境内销售的电子信息产品的标识。
常见线缆线序 vga线接法图解 DVI线接法图解
经常瞧到网络上很多人要各种电脑接口引脚图,这里给出部分引脚示意图:ﻫKVM 延长,远程控制,鼠标键盘延长,KM延长,远程操作,电脑远程监控VGA视频延长,ＶGA音视频延长,VＧA视频传输,A信号放大,VGＡ长线驱动器,VGＡ远程传输,VGA信号传输,VGA视频远距离传输,多媒体信息发布,楼宇广告
VGA得接口引脚图(孔座):
VGＡ管脚定义及ＶＧA线焊接方式ﻫﻫ引脚号对应信号对应焊接ﻫ1红基色red 红线得芯线
2 绿基色green 绿线得芯线
4地址码IＤBit
３蓝基色bｌuｅ蓝线得芯线ﻫ
5 自测试
６红地红线得屏蔽线ﻫ７绿地绿线得屏蔽线
８蓝地蓝线得屏蔽线ﻫ９保留
１０数字地黑线ﻫ１1 地址码棕线
1３行同步黄线
１2 地址码ﻫ
15地址码
14 场同步白线ﻫ
外层屏蔽D15 端壳压接
还有一种非常适用得焊接方法:就就是在D1５两端得5～10 脚焊接在一起做公共地,红、绿、蓝得屏蔽线绞在一起接到公共地上; １、 2 、 3 脚接红、绿、蓝得芯线; 13 接黄线; １4 接白线;外层屏蔽压接到Ｄ15 端壳。
DVI－Ｄ接口示意图(转自家电网):
DVI－I接口示意图:
PS/2 接口示意图:
USB引脚图:
接线方式:红线:＋5V 黑线:GND 白线:D－绿线:D+ RJ4５网线顺序:
５６８B:
568A:
HＤＭI 引脚定义:HDＭI与DVI信号可以对定义相同得针脚做到兼容。
HDMI一共有三种接口,这里贴出最常见得一种。
a。
HDMI、DVI、VGA、接口定义详细资料
Signal TMDS 数据 TMDS 数据 2 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 1 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 0 屏蔽线 TMDS 数据 TMDS 时钟信号 TMDS 时钟信号 屏蔽线 TMDS 时钟信 TMDS 数据 TMDS 数据 5 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 4 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 3 屏蔽线 TMDS 数据 CEC 保留针脚 （如探测设备是否正在运行） 保留针脚 （如探测设备是否正在运行） SCL SDA DDC/CEC 接 +5V 热插拔监测
高清多媒体接口HDMI（Hi-Definition Multimedia Interface ）的定义 e、 2002 年 4 月由日立、松下、飞利浦、硅化图像 Silicon Imag 索尼、汤姆 逊、东芝共 7 家公司成立了HDMI 高清多媒体接口HDMI（HiMu ltimedia Interface ） 组 织 ，开 始 制定 新 的专 用 于 数 字视频 /Definition 音 清多媒体接口HDMI， 先前也叫DVI-CE(Digital Visual Interf频传输标准。高 ace-Consume
根据 DVI 标准，一条 TMDS 通道可以达到 165MHz 的工作频率和 10-bit 接 口， 也就是可以提供 1.65Gbps 的 带宽，这足 以应付 1920*1080/60Hz 的显示 要求。另 外，为了扩充兼容性，DVI 还可以使用第二条 TMDS 通道，这样其 带宽将会高 过 2Gbps。 DVI-D 才是 真正的数字信号传输。 VGA 接口标准。 的接口的总称。 具体在接口插座
PDF created with pdfFactory Pro trial version
DVI接口引脚定义
DVI接口引脚定义
DVI全称为Digital Visual Interface，即数字视频接口。
其外观如附图所示的接插件。
在液晶显示器上使用DVI接口，比用传统模拟VGA接口的优势明显。
液晶显示器本身只能处理数字信号，如果使用VGA接口，就必须把输入的模拟信号转换成数字信号，而DVI传输的是数字信号，可直接传送到显示设备上，从而显著提高显示效果。
目前它已经成为主流显卡的标配接口，而大多数中高档液晶显示器也配备了DVI数字接口。
DVI接口分DVI-I、DVI-D、DVI-A三种。
DVI-I可传输数字信号和模拟信号；DVI-D只能传输数字信号；而DVI-A只能传输模拟信号，与VGA接口相似，目前基本被淘汰。
DVI-I接口端子定义见附图。
DVI接口讲解
DVI-接口由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG）发明的一种高速传输数字信号的技术，有DVI-A、DVI-D和DVI-I三种不同的接口形式。
DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主DVI是基于TMDS(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号，TMDS运用先进的编码算法把8bit 数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。
TMDS技术的连接传输结构如图1所示。
数字视频接口（DVI）是一种国际开放的接口标准，在PC、DVD、高清晰电视（HDTV）、高清晰投影仪等设备上有广泛的应用。
规格DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。
3大类包括：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。
5种规格包括DVI-A(12+5)、单连接DVI-D（18+1）、双连接DVI-D（24+1）、单连接DVI-I（18+5）、双连接DVI-I（24+5）。
DVI－Analog（DVI-A）接口（12＋5）只传输模拟信号，实质就是 VGA 模拟传输接口规格。
当要将模拟信号D-Sub接头连接在显卡的DVI－I插座时，必须使用转换接头。
转换接头连接显卡的插头，就是DVI-A接口。
早期的大屏幕专业CRT中也能看见这种插头。
DVI-Digital（DVI-D）接口（18+1和24＋1）是纯数字的接口，只能传输数字信号，不兼容模拟信号。
vga-dvi接口定义和分类介绍
显示器的连接接口是多种多样的，现在很多普通的液晶显示器都有VGA、DVI和HDMI三种接口。
首先，先为大家介绍这几种接口。
三接口显示器现在也非常常见VGA简介VAG接口是我们最常见的，也是比较普通的接口。
VGA的英文全称是Video Graphic Array，即显示绘图阵列。
VGA支持在640X480的较高分辨率下同时显示16种色彩或256种灰度，同时在320X240分辨率下可以同时显示256种颜色。
VGA由于良好的性能迅速开始流行，厂商们纷纷在VGA基础上加以扩充，如将显存提高至1M并使其支持更高分辨率如800X600或1024X768，这些扩充的模式就称之为VESA(Video Electronics Standards Association，视频电子标准协会)的Super VGA模式，简称SVGA，现在的显卡和显示器都支持SVGA模式。
VGA接口就是显卡上输出模拟信号的接口，也叫D-Sub接口。
VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。
VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
通过模拟VGA接口和计算机连接的显示器的工作原理，是计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D(模拟/数字)转换器，将模拟信号转变为数字信号。
在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。
VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。
CRT 显示器因为设计制造上的原因，只能接受模拟信号输入，也就是我们为什么在CRT显示器上只看到VGA接口的原因。
VGA.HDMI.DVI管脚定义
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
最全VGA、DVI、PS2、USB等接头详解焊接方法
最全VGA、DVI、PS2、USB等接头详解焊接方法弱电第一线施工的朋友，会经常遇到VGA、DVI、PS/2、USB等常用的这些接头，今天我们一起来整理回顾一下这些接头的基本知识。
在工程施工中，朋友们可能会遇到现成的成品VGA线或HDMI线不够长，或者带着接头布线不太方便施工，只能先布线然后再重新焊接接头的情况，下面小编就给大家介绍一下VGA等接头的焊接方法。
VGA的接口引脚图（孔座）：还有一种非常实用的焊接方法就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15 端壳。
其中：1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。
所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚，其它6根细线对应接到10、13、14、15即可，另外两条可接可不接。
实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D 15 端壳压接一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号!VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、 2 、3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
常见线缆线序-vga线接法图解-DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义与VGA线焊接方式
引脚号对应信号对应焊接
1 红基色red 红线的芯线
2 绿基色green 绿线的芯线
3 蓝基色blue 蓝线的芯线
4 地址码ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽D15 端壳压接
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+
RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
a。
常见线缆线序VGVI线接法图解
常见线缆线序V G V I线
接法图解
文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
常见线缆线序 VGA \ DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+
RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
最全VGA、DVI、PS2、USB等接头详解焊接方法
最全VGA、DVI、PS/2、USB等接头详解焊接方法弱电施工的朋友们，会经常遇到VGA、DVI、PS/2、USB等常用的这些接头，今天我们一起来整理回顾一下这些接头的基本知识。
在工程施工中，大家可能会遇到现成的成品VGA线或HDMI线不够长，或者带着接头布线不太方便施工，只能先布线然后再重新焊接接头的情况，下面我就给大家介绍一下VGA等接头的焊接方法。
VGA的接口引脚图（孔座）：还有一种非常实用的焊接方法就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
其中：1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。
所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚，其它6根细线对应接到10、13、14、15即可，另外两条可接可不接。
实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D 15 端壳压接一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号!VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、1 、2 、3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
VGA-DVI-HDMI接线方法图及接口定义
VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口) VGA显卡针脚定义图（F）1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步(行同步)14 - Verical Sync 垂直同步(场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。
有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。
-你了解DVI吗？如今带有DVI接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA接口由于不能和数字信号完全匹配，因此逐渐走向没落。
说到DVI接口，很多朋友都会想到白色的D型插座。
没错，这就是DVI接口，但和VGA接口不同。
DVI接口分为3大类5种标准，每种标准都有自己的应用围，如果使用中不加以区别，就会影响显示设备的性能。
因此，作为一种常见的显示接口标准，我们还是很有必要对DVI有所了解的！DVI详解DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
dvi引脚定义图 DVI-A DVI-D DIV-I接口图片以及区别
2008年09月03日星期三 14:11
dvi接口定义图DVI-A DVI-D DIV-I接口图片以及区别
三种接口中，DVI-D是最纯粹的数字接口，而DVI-I是从中演化而来的。
我们就从DVI-D来了解数字接口的定义。
DVI-D是有HP、IBM、Intel、NEC等公司共同组成的数字显示工作组（Digital Display Working Group，DDWG）制定。
其中数字信号由Silicon image的发送器按照TMDS协议编码后通过TMDS通道发送给接收器（一般也是 Silicon image 的芯片）再解码。
根据DVI标准，一条TMDS 通道可以达到165MHz的工作频率和10-bit接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz的显示要求。
另外，为了扩充兼容性，DVI 还可以使用第二条TMDS通道，这样其带宽将会高过2Gbps，如今的DVI接口已经到达了8GPS的传输率。
DVI-D针脚图
DVI-I针脚图
DIV-I接口针脚含义图：
从针脚上可以看出，除了地线以外，DVI-I接口比DVI-D接口原架构规范上，多了RGBHV这几个与 VGA 定义一样的信号线插脚。
而这些多余出来的针脚就是DVI-A，两者结合就构成了DVI-I接口。
三种接口的区别。
