串并口引脚定义图
串口和并口及引脚定义(精)
串口和并口的区别悬赏分：0 - 解决时间：2006-10-19 10:01 电脑25针和9针的口哪个是串口哪个是并口有什么区别啊提问者： gr_honey - 三级最佳答案RS-232串行接口定义计算机侧为25针公插: 设备侧为25针母插: 引脚定义 Pin Name ITU-T Dir Description 1 GND 101 Shield Ground 2 TXD 103 Transmit Data 3 RXD 104 Receive Data 4 RTS 105 Request to Send 5 CTS 106 Clear to Send 6 DSR 107 Data Set Ready 7 GND 102 System Ground 8 CD 109 Carrier Detect 9 - - RESERVED 10 - - RESERVED 11 STF 126 Select Transmit Channel 12 S.CD ? Secondary Carrier Detect 13 S.CTS ? Secondary Clear to Send 14 S.TXD ? Secondary Transmit Data 15 TCK 114 Transmission Signal Element Timing 16 S.RXD ? Secondary Receive Data 17 RCK 115 Receiver Signal Element Timing 18 LL 141 Local Loop Control 19 S.RTS ? Secondary Request to Send 20 DTR 108 Data Terminal Ready 21 RL 140 Remote Loop Control 22 RI 125 Ring Indicator 23 DSR 111 Data Signal Rate Selector 24 XCK 113 Transmit Signal Element Timing 25 TI 142 Test Indicator PC/AT 机上的串行口是 9 针公插座，引脚定义为： Pin Name Dir Description 1 CD Carrier Detect 2 RXD Receive Data 3 TXD Transmit Data 4 DTR Data Terminal Ready 5 GND System Ground 6 DSR Data Set Ready 7 RTS Request to Send 8 CTS Clear to Send 9 RI Ring Indicator PC/XT 机上的串行口是 25 针公插座，引脚定义为： Pin Name Dir Description 1 SHIELD - Shield Ground 2 TXD Transmit Data 3 RXD Receive Data 4 RTS Request to Send 5 CTS Clear to Send 6 DSR Data Set Ready 7 GND - System Ground 8 CD Carrier Detect 9 n/c - 10 n/c - 11 n/c - 12 n/c - 13 n/c - 14 n/c - 15 n/c - 16 n/c - 17 n/c - 18 n/c - 19 n/c - 20 DTR Data Terminal Ready 21 n/c - 22 RI Ring Indicator 23 n/c - 24 n/c - 25 n/c - PC 并行接口定义 PC 并行接口外观是 25 针母插座： Pin Name Dir Description 1/STROBE Strobe 2 D0 Data Bit 0 3 D1 Data Bit 1 4 D2 Data Bit 2 5 D3 Data Bit 3 6 D4 Data Bit 4 7 D5 Data Bit 5 8 D6 Data Bit 6 9 D7 Data Bit 7 10 /ACK Acknowledge 11 BUSY Busy 12 PE Paper End 13 SEL Select 14 /AUTOFD Autofeed 15 /ERROR Error 16 /INIT Initialize 17 /SELIN Select In 18 GND Signal Ground 19 GND Signal Ground 20 GND Signal Ground 21 GND Signal Ground 22 GND Signal Ground 23 GND SignalGround 24 GND Signal Ground 25 GND Signal Ground 硬盘串口和并口的区别硬盘接口是硬盘与主机系统间的连接部件，作用是在硬盘缓存和主机内存之间传输数据。
串并口引脚定义图
串口引脚排列图RS-232 — DB9孔式Pin No.Signal 1 DCD2 TxD3 RxD4 DSR5 GND6 DTR7 CTS8 RTS9 ---RS-232 — DB9针式Pin No. Signal1 DCD2 RxD3 TxD4 DTR5 GND6 DSR7 RTS8 CTS9 ---RS-232 — DB25孔式Pin No. Signal2 RxD3 TxD4 CTS5 RTS6 DTR7 GND8 DCD20 DSRRS-232 — DB25针式Pin No.Signal 2 TxD3 RxD4 RTS5 CTS6 DSR7 GND8 DCD20 DTRRS-232 — RJ45(8 pin)Pin No.Signal 1 DSR2 RTS3 GND4 TxD5 RxD6 DCD7 CTS8 DTRRS-232 — RJ45(10-pin)Pin No.Signal 1 DCD2 DSR3 RTS4 GND5 TxD6 RxD7 GND8 CTS9 DTR10 ----RS-422 — DB25孔式— for Opt8F/ZPin No. Signal2 RxD+(B)3 TxD+(B)7 GND14 RxD-(A)16 TxD-(A)RS-422/485 — DB25孔式— for Opt8KPin No. RS-422 signal RS-485 signal2 RxD+(B) Data+3 TxD+(B)7 GND14 RxD-(A) Data-16 TxD-(A)PC 并行接口引脚定义PC 并行接口外观是 25 针母插座：引脚定义ECP 并行口定义ECP 是 Extended Capabilities Port 的缩写，外观同并行口，是 25 针母插座：引脚定义并串口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

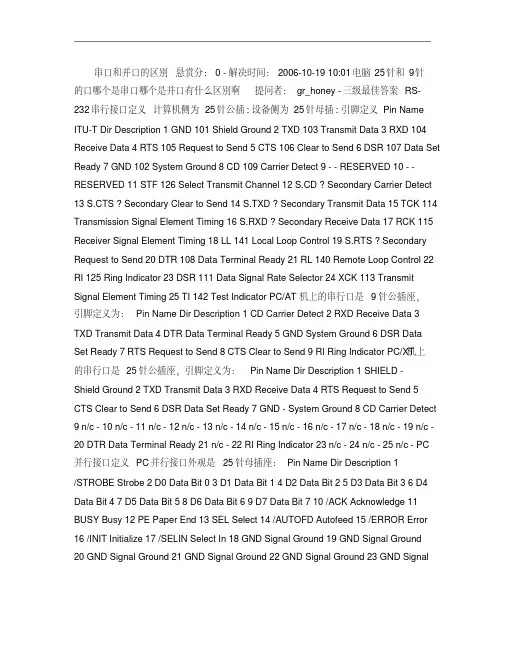

串口和并口及引脚定义(精)
串口和并口的区别悬赏分：0 - 解决时间：2006-10-19 10:01 电脑25针和9针的口哪个是串口哪个是并口有什么区别啊提问者： gr_honey - 三级最佳答案RS-232串行接口定义计算机侧为25针公插: 设备侧为25针母插: 引脚定义 Pin Name ITU-T Dir Description 1 GND 101 Shield Ground 2 TXD 103 Transmit Data 3 RXD 104 Receive Data 4 RTS 105 Request to Send 5 CTS 106 Clear to Send 6 DSR 107 Data Set Ready 7 GND 102 System Ground 8 CD 109 Carrier Detect 9 - - RESERVED 10 - - RESERVED 11 STF 126 Select Transmit Channel 12 S.CD ? Secondary Carrier Detect 13 S.CTS ? Secondary Clear to Send 14 S.TXD ? Secondary Transmit Data 15 TCK 114 Transmission Signal Element Timing 16 S.RXD ? Secondary Receive Data 17 RCK 115 Receiver Signal Element Timing 18 LL 141 Local Loop Control 19 S.RTS ? Secondary Request to Send 20 DTR 108 Data Terminal Ready 21 RL 140 Remote Loop Control 22 RI 125 Ring Indicator 23 DSR 111 Data Signal Rate Selector 24 XCK 113 Transmit Signal Element Timing 25 TI 142 Test Indicator PC/AT 机上的串行口是 9 针公插座，引脚定义为： Pin Name Dir Description 1 CD Carrier Detect 2 RXD Receive Data 3 TXD Transmit Data 4 DTR Data Terminal Ready 5 GND System Ground 6 DSR Data机上Set Ready 7 RTS Request to Send 8 CTS Clear to Send 9 RI Ring Indicator PC/XT的串行口是 25 针公插座，引脚定义为： Pin Name Dir Description 1 SHIELD -Shield Ground 2 TXD Transmit Data 3 RXD Receive Data 4 RTS Request to Send 5 CTS Clear to Send 6 DSR Data Set Ready 7 GND - System Ground 8 CD Carrier Detect 9 n/c - 10 n/c - 11 n/c - 12 n/c - 13 n/c - 14 n/c - 15 n/c - 16 n/c - 17 n/c - 18 n/c - 19 n/c - 20 DTR Data Terminal Ready 21 n/c - 22 RI Ring Indicator 23 n/c - 24 n/c - 25 n/c - PC 并行接口定义 PC 并行接口外观是 25 针母插座： Pin Name Dir Description 1/STROBE Strobe 2 D0 Data Bit 0 3 D1 Data Bit 1 4 D2 Data Bit 2 5 D3 Data Bit 3 6 D4 Data Bit 4 7 D5 Data Bit 5 8 D6 Data Bit 6 9 D7 Data Bit 7 10 /ACK Acknowledge 11 BUSY Busy 12 PE Paper End 13 SEL Select 14 /AUTOFD Autofeed 15 /ERROR Error 16 /INIT Initialize 17 /SELIN Select In 18 GND Signal Ground 19 GND Signal Ground20 GND Signal Ground 21 GND Signal Ground 22 GND Signal Ground 23 GND SignalGround 24 GND Signal Ground 25 GND Signal Ground 硬盘串口和并口的区别硬盘接口是硬盘与主机系统间的连接部件，作用是在硬盘缓存和主机内存之间传输数据。
串并口引脚定义图(精)
串口引脚排列图RS-232 — DB9孔式Pin No. Signal1 DCD2 TxD3 RxD4 DSR5 GND6 DTR7 CTS8 RTS9 ---Pin No. Signal1 DCD2 RxD3 TxD4 DTR5 GND6 DSR7 RTS8 CTS9 ---Pin No. Signal2 RxD3 TxD4 CTS6 DTR7 GND8 DCD20 DSRPin No. Signal2 TxD3 RxD4 RTS5 CTS6 DSR7 GND8 DCD 20 DTRPin No. Signal1 DSR2 RTS3 GND4 TxD5 RxD6 DCD7 CTS8 DTRPin No. Signal 1 DCD2 DSR 3RTS4 GND5 TxD6 RxD7 GND8 CTSPin No.Signal2 RxD+(B3 TxD+(B7 GND14 RxD-(A16 TxD-(APC 并行接口引脚定义PC 并行接口外观是 25 针母插座：引脚定义张籍说：有一个名则于嵩的人，青年时代跟随张巡办事；等到张巡起兵讨伐叛贼时，于嵩也曾在敌人围困之中。
张籍大历年间在和州乌江县见过于嵩。
于嵩当时已经六十多岁了。
由于张巡的缘故，当初曾当上了临涣县的县尉，喜欢学问，没有什么书不读。
张籍那时还小，粗略地打听过张巡和许远的事情，了解得不够详细。
于嵩说张巡身高七尺多，胡子长得如同神像。
他曾有一次看到于嵩在读《汉书》，便问：“为什么老是读这一部书？”于嵩回答说：“还没读熟呢。
”张巡说：“我读书不超过三遍，终生不会忘掉。
”于是背诵起于嵩正读的那卷书，背诵完了整卷没错一个字。
于嵩很惊讶，以为张巡碰巧熟读过这一卷，于是随意抽出其他各卷来测试，无不都是这样。
于嵩又从书架上取出另外一些书，试着拿来考问张巡，随问随诵，毫不踌躇。
于嵩跟随张巡的日子很长，也没见过张巡经常读书。
做文章时，拿起纸笔就写，不曾打过草稿。
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
PC机串口、并口各个引脚功能定义_中文_
在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头：泛指所有针式的接头。
母头：泛指所有插槽式的接头。
所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
下面给出串口，并口各针脚功能表以供高级用户维护电缆或接头时使用。
联机线的连接方法联机线主要用于直接把两台电脑连接，分为串口（com1,com2）联机线和并口（lpt1）联机线。
比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的电脑两个串口全部是9针。
打印机的接口也是25针的，但功能、外观上与AT架构的25针串口不一样。
于是联机线就分为4种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线，25针对25针并口联机线）其中3种串口连接，一种并口连接。
并口联机线和串口联机线最大的差别就是速度，前者明显快于后者。
这些直接电缆连接线的两个头完全相同可以互换的连线方法如下表:首先我们必须准备2个连接头，以及大约1.5米的联机线，联机线应该选用带屏蔽的多芯线，把多余未用的芯全部接在接头的金属壳（地线）作为屏蔽用。
打印机连接线的现在使用的打印机连接线端口是25针公头的，和并口联机线使用的接头针脚数一样，但打印机连接线的两个头是不一样的,分别接电脑和打印机不能互换。
首先准备一个25针接头，和一个36线打印口接头。
并且先将25针接头的18-25针脚连接在一起。
把36线打印口接头的19-30脚连接在一起。
然后使用一根芯把这两组连接在一起。
其余线的线方法如下表：外置调制解调器连接线现在所使用的外置调制解调器的连线，有两头，一头是通过串口连接电脑，另一头直接连接到调制解调器。
PSUSBDB 网卡 串口 并口 VGA针脚定义及接口定义图
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
25针串、并口引脚定义
串/并口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。
并行口由于同时传输更多息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。
25针并行口:25针并行口插口的针脚功能：针脚功能针脚功能1 选通 (STROBE低电平) 10 确认 (ACKNLG低电平)2 数据位0 (DATAO) 11 忙 (BUSY)3 数据位1 (DATA1) 12 缺纸 (PE)4 数据位2 (DATA2) 13 选择 (SLCT)5 数据位3 (DATA3) 14 自动换行 (AUTOFEED低电平)6 数据位4 (DATA4) 15 错误 (ERROR低电平)7 数据位5 (DATA5) 16 初始化(INIT低电平)8 数据位6 (DATA6) 17 选择输入 (SLCTIN低电平)9 数据位7 (DATA7) 18-25 地线路(GND)D0-D7为数据线, S0-S7为状态线, 但是S0,S1,S2是看不见的(从图中你也可以看出), 状态线是读取数据的, 但S0却不同, 它是超时标志位, 其他的状态线从第10-11-12-13-15针是用来发送数(可以看出是5位). 那么我们怎么能得到这些数据端口呢? 很简单: 每一个并口都有一个地址. Windows2000中, 你可以在打印机端口(LPT1)的属性中看到他们. 比如:我的是0378-037F, 如果进制, 那么就是888. 同样你也可以看到你的COM端口的地址. 让我以打印机为例解释一下这些针意义:S0: 在EPP(增强的串口)模式下, 如果超时的话, 这位置1.S1: 没用(估计是装饰).S2: 大多数情况下没有使用.S3: 如果打印机发生了错误则置0. 它通常被叫做nError或者nFault.S4: 如果数据达到, 则置1.我们通常叫做Select.S5: 如果没有打印纸了则置1.通常叫做PaperEnd或者PaperEmpty或者PError.S6: 如果打印机得到了一个字节的数据则此位置0, 通常叫做nAck或者nAcknowledge.S7: 如果打印机处于繁忙的状态则此位置0, 通常叫做Busy.控制线:这些线通常用来输出,但有时也可以用于输入. 他们占用C0-C7(如图), 但是在接口上C4, C5, C 是不可见, 他们占用的端口地址是0x37A.C0: 这一针脚是保留的. 他发送命令去读取端口上的数据(D0-D7). 当计算机启动的时候,这一置1,通常叫做nStrobe.C1: 保留.通过他发送命令给打印机, 可以得到下一条打印线.(LF)C2: 重置打印机并且清空数据缓冲区.(nInitialize)C3: 保留.置高电平打开数据输入.启动计算机时置0.(nSelectIn)地线:从G0-G7的针是接地用的, 他们一般是用来完善电路的.综上所述，在我的应用程序里使用数据线而不是具有保留位的控制线或者状态线作为数据传输。
针脚定义及接口定义图解
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是建USB数据线而仅仅包含与电脑相连的“A”连接头)。
串并口引脚定义图
串口引脚排列图RS-232 — DB9孔式Pin No. Signal1 DCD2 TxD3 RxD4 DSR5 GND6 DTR7 CTS8 RTS9 ---RS-232 — DB9针式Pin No. Signal1 DCD2 RxD3 TxD4 DTR5 GND6 DSR7 RTS8 CTS9 --- RS-232 — DB25孔式Pin No. Signal2 RxD3 TxD4 CTS5 RTS6 DTR7 GND8 DCD20 DSR RS-232 — DB25针式Pin No. Signal2 TxD3 RxD4 RTS5 CTS6 DSR7 GND8 DCD20 DTR RS-232 — RJ45(8 pin)Pin No. Signal1 DSR2 RTS3 GND4 TxD5 RxD6 DCD7 CTS8 DTRRS-232 — RJ45(10-pin)Pin No. Signal1 DCD2 DSR3 RTS4 GND5 TxD6 RxD7 GND8 CTS9 DTR10 ----RS-422 — DB25孔式— for Opt8F/ZPin No. Signal2 RxD+(B)3 TxD+(B)7 GND14 RxD-(A)16 TxD-(A)RS-422/485 — DB25孔式— for Opt8KPin No. RS-422 signal R S-485 signal2 RxD+(B) Data+3 TxD+(B)7 GND14 RxD-(A) Data-16 TxD-(A)PC 并行接口引脚定义PC 并行接口外观是25 针母插座：引脚定义18GND青白Signal Ground19GND白蓝Signal Ground20GND紫Signal Ground21GND深灰Signal Ground22GND浅蓝Signal Ground23GND深棕Signal Ground24GND浅紫Signal Ground25GND黑绿Signal GroundECP 并行口定义ECP 是Extended Capabilities Port 的缩写，外观同并行口，是25 针母插座：引脚定义Pin Name Dir Description并串口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。
基础知识：ps2、usb、db9、网卡、串口、并口、vga,针脚定义,及接口,定义,图
基础知识：PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
电脑串并口引脚定义图
针脚 功能 针脚 功能
1
142
X126153
X127164
X42175
X43186
X66197
X67208
X102219
2210
Y672311
2412
Y432513
Y30
注：却纸 (PE) 选择 (SLCT)自动换行 (A 错误观点(初始化成选择输入 (地线地线地线地线确认 (ACKNLG低电平)忙 (BUSY)地线地线地线地线数据位1 (DATA1)数据位2 (DATA3)数据位3 (DATA3)数据位4 (DATA4)数据位6 (DATA6)数据位7 (DATA7)数据位5 (DATA5)25针并行口插口的针脚功能:
选通 (STROBE低电平)数据位0 (DATAO)条码 PASS 条码 FALL 内阻仪器 PASS 内阻仪器 FALL CCD尺寸 PASS 触发内阻仪器CCD尺寸 FALL SHOP FLOOR异常触发CCD 触发条码枪
行 (AUTOFEED低电平) 观点(ERROR低电平) 始化成(INIT低电平)输入 (SLCTIN低电平)地线路(GND)地线路(GND)地线路(GND)地线路(GND)
地线路(GND)地线路(GND)地线路(GND)地线路(GND)公共端。
串并口引脚定义图
串口引脚排列图RS-232 — DB9孔式Pin No.Signal 1 DCD2 TxD3 RxD4 DSR5 GND6 DTR7 CTS8 RTS9 ---RS-232 — DB9针式Pin No. Signal1 DCD2 RxD3 TxD4 DTR5 GND6 DSR7 RTS8 CTS9 ---RS-232 — DB25孔式Pin No. Signal2 RxD3 TxD4 CTS5 RTS6 DTR7 GND8 DCD20 DSRRS-232 — DB25针式Pin No.Signal 2 TxD3 RxD4 RTS5 CTS6 DSR7 GND8 DCD20 DTRRS-232 — RJ45(8 pin)Pin No.Signal 1 DSR2 RTS3 GND4 TxD5 RxD6 DCD7 CTS8 DTRRS-232 — RJ45(10-pin)Pin No.Signal 1 DCD2 DSR3 RTS4 GND5 TxD6 RxD7 GND8 CTS9 DTR10 ----RS-422 — DB25孔式— for Opt8F/ZPin No. Signal2 RxD+(B)3 TxD+(B)7 GND14 RxD-(A)16 TxD-(A)RS-422/485 — DB25孔式— for Opt8KPin No. RS-422 signal RS-485 signal2 RxD+(B) Data+3 TxD+(B)7 GND14 RxD-(A) Data-16 TxD-(A)PC 并行接口引脚定义PC 并行接口外观是 25 针母插座：引脚定义ECP 并行口定义ECP 是 Extended Capabilities Port 的缩写，外观同并行口，是 25 针母插座：引脚定义并串口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。
