电梯专用应急照明电源接线示意图
应急照明的设计规范
9.2.1高层建筑的下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。
配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需吸持工作的其它房间。
观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集的场所。
公共建筑内的疏散走道和居住建筑内走道长度超过20M的内走道。
9.2.2疏散用的应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、电话总机房以及发生火灾时仍需坚待工作的其它房间的应急照明，仍应保证正常照刚的照度。
9.2.3除二类居住建筑外，高层建筑的疏散走道和安全出口处应设灯光硫散指示标志。
9.2.4疏散应急照明灯宜设在墙面上或顶棚上。
安全出口标志宜设在出口的顶部，疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00M以下的墙面上。
走道疏散标志灯的间距不应大于20M。
9.2.5应急照明灯和灯光疏散指示标志。
应设玻璃或其它不燃烧材利制作的保护罩。
9.2.6应急照明和疏散指示标志。
可采用蓄电池作备用电源，且连续供电时间不应少于20MIN，高度超过100M的高层建筑连续供电时间不应少于30MIN。
在工业和民用建筑中，安全照明系统已引起普通重视。
因为它是在紧急情况下，保障人的生命安全，并保证安全地撤离危险场所。
同时可进行必要的操作，以有效地制止灾害或故障蔓延的必要设施。
国际照明委员会（CIE）和不少国家都制定了相应的规范和法规。
例如有：建筑物的内部的安全照明指南[（CIE）81-49号技术文件]；安全照明[U. S. A.(NEC)87-700(美国电气法规)]；事故、疏散和警卫照明[原苏联CHNn11-4-79 (照明设计规范)]；安全照明[日本《照明手册》1978]......，我国亦有相应规范、标准：消防安全标志GB13495-92消防安全标志设置要求GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92节录：第3. 4. 5条在标志远离指示文物时，必须联用方向辅助标志。
消防工程大样图之一：应急灯强启配电和原理图
消防工程大样图之一：应急灯强启配电和原理图消防工程大样图是消防设计中的重要组成部分，它详细描述了消防设备的布局、安装要求和连接方式。
其中，应急灯强启配电和原理图是消防工程大样图中的重要部分之一。
本文将详细介绍应急灯强启配电和原理图的设计思路和技术要点。
一、应急灯强启配电部分应急灯强启配电是消防工程中的关键设备之一，它能够在紧急情况下强制点亮应急灯，为人员疏散和逃生提供必要的照明。
以下是应急灯强启配电的组成和功能：1、应急灯：应急灯通常安装在走廊、楼梯间和公共场所等位置，它们能够在停电或火灾等紧急情况下自动点亮，为人员提供必要的照明。
2、强启开关：强启开关是应急灯强启配电的核心部件，它能够在紧急情况下强制点亮应急灯。
强启开关通常安装在便于操作的位置，例如墙壁或吊顶上。
3、电源适配器：电源适配器将市电转换成应急灯所需的电压和电流，保证应急灯的稳定工作。
4、控制线路：控制线路连接强启开关和应急灯之间的电路，实现强启信号的传输和控制。
应急灯强启配电的工作原理和流程如下：1、在正常情况下，应急灯处于待机状态，强启开关处于关闭状态。
2、当发生紧急情况时，强启开关被触发，启动控制线路，传递强启信号。
3、应急灯接收到强启信号后，自动点亮，为人员提供必要的照明。
二、应急灯强启配电原理图部分应急灯强启配电原理图是描述应急灯强启配电工作原理和电路连接的图表。
以下是应急灯强启配电原理图的设计思路和技术要点：1、标注各个元器件的位置和作用：在原理图中，需要清晰标注出强启开关、电源适配器、控制线路和应急灯等元器件的位置和作用。
2、描述各个元器件的连接方式和原理：在原理图中，需要详细描述各个元器件之间的连接方式和原理，包括电源连接、控制线路连接等。
3、绘制原理图并进行详细说明：在绘制原理图时，需要使用规范的电路符号和标注方式，以便于阅读和理解。
同时，需要对原理图进行详细说明，包括各个元器件的作用、工作原理和操作流程等。
以下是应急灯强启配电原理图示例：在上述电路图中，Power Adapter为电源适配器，为整个电路提供电源；Emergency Light为应急灯；Control Circuit为控制线路；Strong-start Switch为强启开关。
上海现代电梯STVF电气原理图
ELECTRICAL WIRING DIAGRAM:PROJ.NO:MODEL:S T V F7&L X V F7&S S V F7&L X V F7RPOWER:CAR NO:CONTROL:FLOOR /STOP:序号图 号代 号代 号 说 明部 位序号图 号代 号代 号 说 明部 位序号图 号代 号代 号 说 明部 位1SHEC000033NFB1三相空气断路器控制柜6629安全回路继电器控制柜131FDZ_SENSOR 前门门区传感器轿顶2SHEC000034NFB2二相空气断路器控制柜67OL BUZZER 超载蜂鸣器操纵箱132RDZ_SENSOR 后门门区传感器轿顶3SHEC000035NPR 错断相保护继电器控制柜68FIRE RETURN SW 消防返回开关基站133TB7接线端子轿顶接线盒4SURGE PROTECTOR 浪涌保护装置控制柜69PARKING SW 锁梯开关基站134SHEC000083PWR SW 电源开关操纵箱5INVERTER 变频器控制柜70HALL CHIME Bd.到站钟操纵箱135ATT SW 司机开关操纵箱6MC1主电源输入接触器控制柜71OPB-340 Bd 操纵箱板操纵箱136PASS 直驶按钮操纵箱7MC2输出接触器控制柜7240轿门锁接触器控制柜137MOVE MOVE运行开关操纵箱8P/G 曳引机编码器曳引机7341厅门锁接触器控制柜138EACH 层层停开关操纵箱9FERRITE CORE 铁氧体环控制柜74HSEC000086LOAD S/W IN MACHINE ROOM 机房超载开关机房139EVN SW 双层运行开关操纵箱10BRAKING RESISTOR 制动电阻控制柜75MFULL 满载开关机房140ODD SW 单层运行开关操纵箱11MOTOR THERMAL 马达热敏保护曳引机马达76MOVLD 超载开关机房141DCS SW 门控制开关操纵箱12MCU Bd 控制主板控制柜77HOME INDICATOR 室内显示器机房142FDOB 前门开门按钮前门操纵箱13PIO Bd 输入/输出信号板控制柜78IO_EXT BD 通讯扩张板控制柜143FDCB 前门关门按钮前门操纵箱14TNP Bd 电源&接口板控制柜79GROUP CUT 群控分离开关操纵箱144(1~n)CL 召唤按钮灯操纵箱15ELD 应急平层装置机房80VIP S/W 贵宾功能开关控制柜145(1~n)CB 召唤按钮信号操纵箱16NOISE FILTER 滤波器控制柜81BMS 楼宇监控控制柜146RDOB 后门开门按钮后门操纵箱17MOTOR CHOKE 交流电抗器控制柜82SHEC000042MT 马达热敏继电器马达147RDCB 后门关门按钮后门操纵箱18M 曳引机电机曳引机83CCS 补偿链位置开关机房148SHEC000048VOICE SYNTHESIZER 语音报站轿顶19SHEC000036DC5V POWER SUPPLY DC5V 开关电源控制柜84RETURN 消防返回信号控制柜149MAIN OPB 主操纵箱轿厢20SHEC000037TRANSFORMER 控制变压器控制柜85X-RELAY 开门反平层信号控制柜150SUB OPB 副操纵箱轿厢21SHEC000038TNP Bd 电源&接口板控制柜86ATS 发电运行继电器监控室151CPI IND(IN CAR)轿内横显轿厢22DC24V POWER SUPPLY 群控开关电源DC24V 控制柜87AUTO-HAND SW 发电自动/手动运行开关监控室152OPBI Bd 操纵箱显示板操纵箱23POWER BUS BAR 电源接地排控制柜88EMP-HAND SW 自发电检修开关监控室153GOVERNOR TEST 无机房限速器测试控制柜24CONTROLR BUS BAR 控制信号接地排控制柜89EQS,EQSS,EQP 地震信号机房154LS Bd.称重装置板轿底25RB 抱闸保持电阻控制柜90EOR ELD 输入信号应急电源155POTENTIOMETER 称重装置传感器轿底26BK COIL 曳引机抱闸线圈曳引机91EOF ELD输出信号控制柜156SHEC000049RMS_DPRAM CPU BOARD 监控板控制柜27BKCT 制动器维持电压接触器控制柜92UP/DOWN SW(ON CAR)安装时手动上下运行开关轿顶157SHEC000050HIPD Bd 厅召唤板厅门28BKB 抱闸接触器控制柜93OP/CL SW(ON CAR)轿顶开/关门开关轿顶接线盒158DN BTN 下行召唤厅门29CPR1DC24V 熔断器控制柜94UP/DOWM BTN(ON CAR)轿顶检修上下行按钮轿顶接线盒159UP BTN 上行召唤厅门30CPR2AC220V 照明开关控制柜95ULA,DZ,DLA 平层传感器轿顶160CARD READER IC卡外呼31NFB3热检测电源开关机房96DUMMY SENSOR 不停层站传感器轿顶1611FC ~ NFC IC卡触点IC卡装置32THERMOSTAT 热检测装置机房97SAFETY EDGE 1/2安全触板开关轿厢162CAN REPEATER BD 通讯转接板井道33MACHINE ROOM FAN 机房风扇控制柜98ELEC. EYE 1/2光幕或光电开关轿厢163MIDDLE FLOOR 中间层井道34RECEPTACLE(IN PIT)底坑检修插座 AC220V 底坑99SHEC000043ROPE GRIPPER POWER 夹绳器电源（有齿）机房164LCD DISP BD 液晶显示器外呼35RECEPTACLE(IN C/P)控制柜检修插座 AV220V 控制柜100ROPE GRIPPER DEVICE 夹绳器装置（有齿）机房165SHEC0000513030% 载荷开关轿底36CCB-7 Bd 轿顶接线板轿顶接线盒101GOV2 SW 限速器开关机房1667070% 载荷开关轿底37SHEC000040BK SW 抱闸动作开关曳引机102SHEC000046CAR FAN 轿厢风扇轿顶167FULL 满载载荷开关轿底38TM BK E-STOP SW 曳引机急停曳引机103CAR LIGHT 轿厢照明轿顶168OVLD 超载载荷开关轿底39E-STOP SW(C/P)机房急停控制柜104LIGHT SW 轿厢照明开关操纵箱169ATTU 司机上行按钮操纵箱40GOV SW 限速器动作开关限速器105FAN S/W 轿厢风扇开关操纵箱170ATTD 司机下行按钮操纵箱41GRD SW 夹绳器动作开关夹绳器106INTERPHONE 电梯对讲系统三方/五方171MCC IC卡触点操纵箱42UFL 上极限开关井道107TR 36V 变压器控制柜172SHEC000052BN Bd 按钮板操纵箱43ULS 上限位开关井道108EMCY LIGHT 应急灯操纵箱173SHEC000055TOP FLOOR HALL LANTERN 顶层到站灯厅门44PLUL 上减速开关 60m/min 井道1093LITE 36V 底坑照明底坑174TOP FLOOR HALL CHIME 顶层到站钟厅门45PLUH 上减速开关 >60m/min 井道110LITE S/W 36V底坑照明开关底坑175BOT FLOOR HALL LANTERN 底层到站灯厅门46PLUM 上减速开关 150m/min 井道1115P CONCENT 36V 底坑插座底坑176BOT FLOOR HALL CHIME 底层到站钟厅门47GOV. TENSION SW 限速器涨紧轮开关底坑1122LITE 轿顶照明轿顶接线盒177SHEC000056HALL BUTTON 外呼按钮厅门48BUFFER SW 缓冲器开关底坑113LITE S/W 轿顶照明开关轿顶接线盒178HALL LANTERN 厅门到站灯厅门49PIT SW 底坑急停开关底坑1144P CONCENT 轿顶36V插座轿顶接线盒179HALL CHIME 到站钟厅门50DFL 下极限开关井道115EMEC CALL 对讲机呼叫按钮操纵箱180SHEC000134GH4 BOARD 无显示厅门到站灯板井道51DLS 下限位开关井道116INTERPHONE DISPLAY 对讲机正常显示操纵箱181SHEC000059OB SW 观光控制开关操纵箱52PLDL 下减速开关 60m/min 井道117EMEC DISPLAY 应急正常显示操纵箱182LVDP 称重装置轿顶53PLDH 下减速开关 >60m/min 井道118EMER. POWER SUPPLY 应急电源板轿顶接线盒183OPB IND 轿内竖显操纵箱54PLDM 下减速开关 150m/min 井道119VOICE ANNOUNCE SYSTEM 语音提示系统操纵箱184SHEC000061OB 观光控制继电器控制柜55SAFETY SW 安全钳开关轿厢120ALARM BUTTON 报警按钮底坑185NFB5观光灯电源开关控制柜56AUTO/HAND SW(IN CAR)轿厢自动/检修开关操纵箱121RECEPTACLE(ON CAR)AC220V 插座轿顶接线盒186OB LAMP 观光灯轿厢57BAL CHAIN SW 补偿链开关井道122T2接插件控制柜187SHEC000063GROUP I/O Bd.群控主板（主梯）控制柜58EXIT SW 安全窗开关轿顶123BGM VOICE 背景音乐装置轿顶188OPTICAL CABLE 群控光纤电缆机房59GATE1,2轿门锁轿门124SHEC000047DOOR INVERTER 门机变频器HIDC 200M/400M 轿顶189GIO Bd 群控板控制柜60CTOL 轿顶检修上行限制开关井道125OPEN LIMIT 开门限位轿门机190ACL AC电抗器控制柜61WLS 水位开关井道126CLOSE LIMIT 关门限位轿门机191ICC 初期充电回路接触器控制柜62E-STOP SW(ON CAR)轿顶急停开关轿顶127CAR J. BOX 轿顶接线箱轿顶192MCA 控制MC1线圈的继电器控制柜63E-STOP SW(IN CAR)轿厢急停开关操纵箱128DOOR POWER SW(ON CAR)轿顶门电源开关轿顶接线盒19364INTER LOCK 厅门锁厅门机129SHEC000082XFDZ 前门区继电器轿顶接线盒19465FR1 SW 一次消防开关操纵箱130XRDZ 后门区继电器轿顶接线盒195STVF7 电梯原理图代号说明SHE000445SHE000446Hyundai Elevator Co.,Ltd. Head office & Factory San136-1, Ami-ri,Bubal-eud,Ichon-shi,Kyonggi-do,Korea P.C ：467734 Tel ：82-31-644-5114 Fax ：82-2-745-4227 Seoul Office 1-83 Dongsoong-dong,Jongro-ku,Seoul,Korea P.C ：11050 Tel ：82-2-3670-0660Fax ：82-2-3672-8763/4 Shanghai Hyundai Elevator Mfg.Co.,Ltd. Head office & Factory No.182 Zhenxi (South)Liantang Town,Qinpu District, Shanghai,China P.C ：201716 Tel ：(021) 5981-3900 Fax ：(021) 5981-3903 Shanghai Office Room 505-507 5 fl..Yuanzhong Cientific Research Bldg., No.1905 Hongmei Road, Shanghai,China P.C ：200233 Tel ：(021) 6485-8600/7030 Fax ：(021) 6485-4953 Beijing Office Room#518,Gaolan Bldg.,No.32 Liangmaqiao Road Chaoyang District,Beijing,China P.C ：100004 Tel ：(010) 6464-3509Fax ：(010) 6464-3394 ELECTRICAL WIRING DIAGRAM (STVF7 & LXVF7 & SSVF7) Jun. 2013 Revision 12。
上海现代电梯STVF7电气原理图
ELECTRICAL WIRING DIAGRAM:PROJ.NO:MODEL:S T V F7&L X V F7&S S V F7&L X V F7RPOWER:CAR NO:CONTROL:FLOOR /STOP:序号图 号代 号代 号 说 明部 位序号图 号代 号代 号 说 明部 位序号图 号代 号代 号 说 明部 位1SHEC000033NFB1三相空气断路器控制柜6629安全回路继电器控制柜131FDZ_SENSOR 前门门区传感器轿顶2SHEC000034NFB2二相空气断路器控制柜67OL BUZZER 超载蜂鸣器操纵箱132RDZ_SENSOR 后门门区传感器轿顶3SHEC000035NPR 错断相保护继电器控制柜68FIRE RETURN SW 消防返回开关基站133TB7接线端子轿顶接线盒4SURGE PROTECTOR 浪涌保护装置控制柜69PARKING SW 锁梯开关基站134SHEC000083PWR SW 电源开关操纵箱5INVERTER 变频器控制柜70HALL CHIME Bd.到站钟操纵箱135ATT SW 司机开关操纵箱6MC1主电源输入接触器控制柜71OPB-340 Bd 操纵箱板操纵箱136PASS 直驶按钮操纵箱7MC2输出接触器控制柜7240轿门锁接触器控制柜137MOVE MOVE运行开关操纵箱8P/G 曳引机编码器曳引机7341厅门锁接触器控制柜138EACH 层层停开关操纵箱9FERRITE CORE 铁氧体环控制柜74HSEC000086LOAD S/W IN MACHINE ROOM 机房超载开关机房139EVN SW 双层运行开关操纵箱10BRAKING RESISTOR 制动电阻控制柜75MFULL 满载开关机房140ODD SW 单层运行开关操纵箱11MOTOR THERMAL 马达热敏保护曳引机马达76MOVLD 超载开关机房141DCS SW 门控制开关操纵箱12MCU Bd 控制主板控制柜77HOME INDICATOR 室内显示器机房142FDOB 前门开门按钮前门操纵箱13PIO Bd 输入/输出信号板控制柜78IO_EXT BD 通讯扩张板控制柜143FDCB 前门关门按钮前门操纵箱14TNP Bd 电源&接口板控制柜79GROUP CUT 群控分离开关操纵箱144(1~n)CL 召唤按钮灯操纵箱15ELD 应急平层装置机房80VIP S/W 贵宾功能开关控制柜145(1~n)CB 召唤按钮信号操纵箱16NOISE FILTER 滤波器控制柜81BMS 楼宇监控控制柜146RDOB 后门开门按钮后门操纵箱17MOTOR CHOKE 交流电抗器控制柜82SHEC000042MT 马达热敏继电器马达147RDCB 后门关门按钮后门操纵箱18M 曳引机电机曳引机83CCS 补偿链位置开关机房148SHEC000048VOICE SYNTHESIZER 语音报站轿顶19SHEC000036DC5V POWER SUPPLY DC5V 开关电源控制柜84RETURN 消防返回信号控制柜149MAIN OPB 主操纵箱轿厢20SHEC000037TRANSFORMER 控制变压器控制柜85X-RELAY 开门反平层信号控制柜150SUB OPB 副操纵箱轿厢21SHEC000038TNP Bd 电源&接口板控制柜86ATS 发电运行继电器监控室151CPI IND(IN CAR)轿内横显轿厢22DC24V POWER SUPPLY 群控开关电源DC24V 控制柜87AUTO-HAND SW 发电自动/手动运行开关监控室152OPBI Bd 操纵箱显示板操纵箱23POWER BUS BAR 电源接地排控制柜88EMP-HAND SW 自发电检修开关监控室153GOVERNOR TEST 无机房限速器测试控制柜24CONTROLR BUS BAR 控制信号接地排控制柜89EQS,EQSS,EQP 地震信号机房154LS Bd.称重装置板轿底25RB 抱闸保持电阻控制柜90EOR ELD 输入信号应急电源155POTENTIOMETER 称重装置传感器轿底26BK COIL 曳引机抱闸线圈曳引机91EOF ELD输出信号控制柜156SHEC000049RMS_DPRAM CPU BOARD 监控板控制柜27BKCT 制动器维持电压接触器控制柜92UP/DOWN SW(ON CAR)安装时手动上下运行开关轿顶157SHEC000050HIPD Bd 厅召唤板厅门28BKB 抱闸接触器控制柜93OP/CL SW(ON CAR)轿顶开/关门开关轿顶接线盒158DN BTN 下行召唤厅门29CPR1DC24V 熔断器控制柜94UP/DOWM BTN(ON CAR)轿顶检修上下行按钮轿顶接线盒159UP BTN 上行召唤厅门30CPR2AC220V 照明开关控制柜95ULA,DZ,DLA 平层传感器轿顶160CARD READER IC卡外呼31NFB3热检测电源开关机房96DUMMY SENSOR 不停层站传感器轿顶1611FC ~ NFC IC卡触点IC卡装置32THERMOSTAT 热检测装置机房97SAFETY EDGE 1/2安全触板开关轿厢162CAN REPEATER BD 通讯转接板井道33MACHINE ROOM FAN 机房风扇控制柜98ELEC. EYE 1/2光幕或光电开关轿厢163MIDDLE FLOOR 中间层井道34RECEPTACLE(IN PIT)底坑检修插座 AC220V 底坑99SHEC000043ROPE GRIPPER POWER 夹绳器电源（有齿）机房164LCD DISP BD 液晶显示器外呼35RECEPTACLE(IN C/P)控制柜检修插座 AV220V 控制柜100ROPE GRIPPER DEVICE 夹绳器装置（有齿）机房165SHEC0000513030% 载荷开关轿底36CCB-7 Bd 轿顶接线板轿顶接线盒101GOV2 SW 限速器开关机房1667070% 载荷开关轿底37SHEC000040BK SW 抱闸动作开关曳引机102SHEC000046CAR FAN 轿厢风扇轿顶167FULL 满载载荷开关轿底38TM BK E-STOP SW 曳引机急停曳引机103CAR LIGHT 轿厢照明轿顶168OVLD 超载载荷开关轿底39E-STOP SW(C/P)机房急停控制柜104LIGHT SW 轿厢照明开关操纵箱169ATTU 司机上行按钮操纵箱40GOV SW 限速器动作开关限速器105FAN S/W 轿厢风扇开关操纵箱170ATTD 司机下行按钮操纵箱41GRD SW 夹绳器动作开关夹绳器106INTERPHONE 电梯对讲系统三方/五方171MCC IC卡触点操纵箱42UFL 上极限开关井道107TR 36V 变压器控制柜172SHEC000052BN Bd 按钮板操纵箱43ULS 上限位开关井道108EMCY LIGHT 应急灯操纵箱173SHEC000055TOP FLOOR HALL LANTERN 顶层到站灯厅门44PLUL 上减速开关 60m/min 井道1093LITE 36V 底坑照明底坑174TOP FLOOR HALL CHIME 顶层到站钟厅门45PLUH 上减速开关 >60m/min 井道110LITE S/W 36V底坑照明开关底坑175BOT FLOOR HALL LANTERN 底层到站灯厅门46PLUM 上减速开关 150m/min 井道1115P CONCENT 36V 底坑插座底坑176BOT FLOOR HALL CHIME 底层到站钟厅门47GOV. TENSION SW 限速器涨紧轮开关底坑1122LITE 轿顶照明轿顶接线盒177SHEC000056HALL BUTTON 外呼按钮厅门48BUFFER SW 缓冲器开关底坑113LITE S/W 轿顶照明开关轿顶接线盒178HALL LANTERN 厅门到站灯厅门49PIT SW 底坑急停开关底坑1144P CONCENT 轿顶36V插座轿顶接线盒179HALL CHIME 到站钟厅门50DFL 下极限开关井道115EMEC CALL 对讲机呼叫按钮操纵箱180SHEC000134GH4 BOARD 无显示厅门到站灯板井道51DLS 下限位开关井道116INTERPHONE DISPLAY 对讲机正常显示操纵箱181SHEC000059OB SW 观光控制开关操纵箱52PLDL 下减速开关 60m/min 井道117EMEC DISPLAY 应急正常显示操纵箱182LVDP 称重装置轿顶53PLDH 下减速开关 >60m/min 井道118EMER. POWER SUPPLY 应急电源板轿顶接线盒183OPB IND 轿内竖显操纵箱54PLDM 下减速开关 150m/min 井道119VOICE ANNOUNCE SYSTEM 语音提示系统操纵箱184SHEC000061OB 观光控制继电器控制柜55SAFETY SW 安全钳开关轿厢120ALARM BUTTON 报警按钮底坑185NFB5观光灯电源开关控制柜56AUTO/HAND SW(IN CAR)轿厢自动/检修开关操纵箱121RECEPTACLE(ON CAR)AC220V 插座轿顶接线盒186OB LAMP 观光灯轿厢57BAL CHAIN SW 补偿链开关井道122T2接插件控制柜187SHEC000063GROUP I/O Bd.群控主板（主梯）控制柜58EXIT SW 安全窗开关轿顶123BGM VOICE 背景音乐装置轿顶188OPTICAL CABLE 群控光纤电缆机房59GATE1,2轿门锁轿门124SHEC000047DOOR INVERTER 门机变频器HIDC 200M/400M 轿顶189GIO Bd 群控板控制柜60CTOL 轿顶检修上行限制开关井道125OPEN LIMIT 开门限位轿门机190ACL AC电抗器控制柜61WLS 水位开关井道126CLOSE LIMIT 关门限位轿门机191ICC 初期充电回路接触器控制柜62E-STOP SW(ON CAR)轿顶急停开关轿顶127CAR J. BOX 轿顶接线箱轿顶192MCA 控制MC1线圈的继电器控制柜63E-STOP SW(IN CAR)轿厢急停开关操纵箱128DOOR POWER SW(ON CAR)轿顶门电源开关轿顶接线盒19364INTER LOCK 厅门锁厅门机129SHEC000082XFDZ 前门区继电器轿顶接线盒19465FR1 SW 一次消防开关操纵箱130XRDZ 后门区继电器轿顶接线盒195STVF7 电梯原理图代号说明SHE000445SHE000446Hyundai Elevator Co.,Ltd. Head office & Factory San136-1, Ami-ri,Bubal-eud,Ichon-shi,Kyonggi-do,Korea P.C ：467734 Tel ：82-31-644-5114 Fax ：82-2-745-4227 Seoul Office 1-83 Dongsoong-dong,Jongro-ku,Seoul,Korea P.C ：11050 Tel ：82-2-3670-0660Fax ：82-2-3672-8763/4 Shanghai Hyundai Elevator Mfg.Co.,Ltd. Head office & Factory No.182 Zhenxi (South)Liantang Town,Qinpu District, Shanghai,China P.C ：201716 Tel ：(021) 5981-3900 Fax ：(021) 5981-3903 Shanghai Office Room 505-507 5 fl..Yuanzhong Cientific Research Bldg., No.1905 Hongmei Road, Shanghai,China P.C ：200233 Tel ：(021) 6485-8600/7030 Fax ：(021) 6485-4953 Beijing Office Room#518,Gaolan Bldg.,No.32 Liangmaqiao Road Chaoyang District,Beijing,China P.C ：100004 Tel ：(010) 6464-3509Fax ：(010) 6464-3394 ELECTRICAL WIRING DIAGRAM (STVF7 & LXVF7 & SSVF7) Jun. 2013 Revision 12。
强电系统示意图
25~28SOHO用电 29~33SOHO用电 25~28SOHO用电 SOHO空调通风用电 S30AP1 SOHO 冷却塔用电 SrAP2
地下层SOHO水箱间 34~38SOHO用电 SOHO摆渡梯 H3AT1 SOHO 变电所用电 S13AT1 30~39F SOHO应急照 明 云顶餐厅消防风机 S39AT1 SOHO 水箱间S30AT4 避难层消防水泵 S30AT4 SOHO 电梯 KT16~KT18 S36AT1 SOHO 板换间用电 SrAP3
发电机提供应急电 源
TM7变压器
变压器
酒店风冷热泵1
酒店供水 酒店风冷热泵2 酒店锅炉房
14~17层酒店客房用 电 11~20层酒店应急照 明 酒店变电所2JT13AT1
11^13层正常照明 酒店全日餐厅用电 消防风机 酒店游泳池设备 酒店服务电梯KT4
18~20层酒店客房用 电
B1F商场10KV变电所
TM1变压器
TM2变压器
TM3变压器
TM4变压器
A/B区1-10层商业应 急照明 1-10F商场弱电设备 用电 A/B区地下层应急照 明 弱电进线机房 消防控制中心 消防电梯XHT3
A/B区1-10层商业用 电 1-9层异业普通用电 1-9层异业紧急用电 A/B区地下层消防负 荷 裙房屋顶防排烟
酒店冷水机组1 酒店后勤用电 酒店冷却塔 酒店板换机房 酒店变电所用电
酒店冷水机组2 酒店冷水机组水泵
工程部及会议室
13F SOHO用 10KV/0.4KV变配电所
TM9变压器
TM10变压器
TM11变压器
TM12变压器
20~24SOHO用电 避难层正常照明用电 S30AL
13层SOHO水箱间 避难层消防风机 S30AT2、3 SOHO消防风机SrAT2 SOHO 电梯KT9~KT11 SrAT1 21~29F SOHO应急照 明 SOHO弱电机房及弱电 设备供电S30AT1

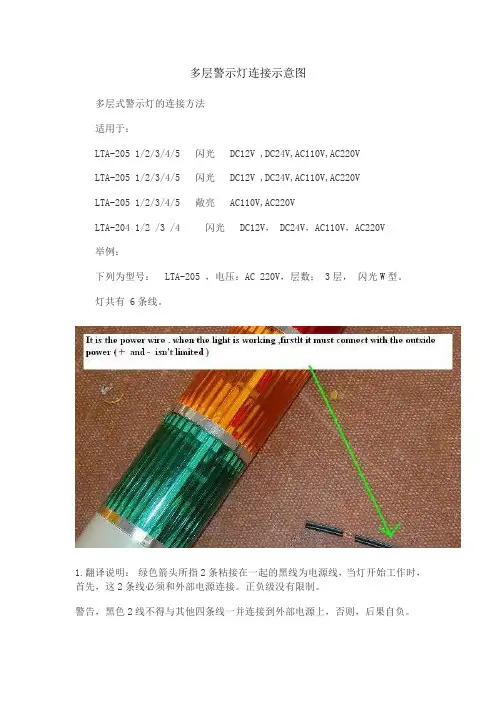

多层警示灯连接示意图
多层警示灯连接示意图
多层式警示灯的连接方法
适用于：
LTA-205 1/2/3/4/5 闪光 DC12V ,DC24V,AC110V,AC220V
LTA-205 1/2/3/4/5 闪光 DC12V ,DC24V,AC110V,AC220V
LTA-205 1/2/3/4/5 敞亮 AC110V,AC220V
LTA-204 1/2 /3 /4 闪光 DC12V， DC24V，AC110V，AC220V
举例：
下列为型号： LTA-205 ，电压：AC 220V，层数； 3层，闪光W型。
灯共有 6条线。
1.翻译说明：绿色箭头所指2条粘接在一起的黑线为电源线，当灯开始工作时，首先，这2条线必须和外部电源连接。
正负级没有限制。
警告，黑色2线不得与其他四条线一并连接到外部电源上，否则，后果自负。
2.翻译说明：图中绿色箭头所指综色线为信号公共线，当电源线已和外部电源连接完毕，仅仅此条线和其他层次相对应的裸线连接，灯即正常工作，实例请见3图。
3.翻译说明：图中显示信号公共线已和其他对应的红，黄，绿线相连，一旦黑色电源线和外部电源连接，此红，黄，绿三层的灯立即开始工作。
说明：红线代表红罩层级，黄线代表黄罩层级，绿线代表绿罩层级
进一步补充：
当外部电源和2黑线连接后，公共棕色线和红线相连，则红灯亮；使然，棕线和黄线相连，则黄灯亮，。
若配有蜂鸣器，则灰色线代表蜂鸣器。
相当于一个层级。
若让其工作，仅仅把公共线与灰色线相连即可。
必看！消防产品电气接线原理图
必看！消防产品电气接线原理图一、探测器类接线图
二、报警按钮类接线图手动火灾报警按钮
消火栓按钮
三、声光警报器类接线图
火灾报警器
火灾报警器（智能型）
四、火灾显示盘类接线图
五、现场模块类接线
1、输入模块
2、输入模块
3、输出模块
4、输入/出模块（电磁阀类）
输入/出模块（卷门类）
输入/出模块（消防电梯）
输入/出模块（切非消防电）
5、短路隔离器
6、多线联动控制单元（风机水泵设备多线控制）
自动报警系统连接示意图
消防联动设备无源启动的接法
消防联动设备有源启动接法
多线控制泵或风机的无源启动接法
多线控制泵或风机的220V交流启动接法
多线控制泵或风机的DC24V启动接法
中继模块接防爆烟感接法
中继模块接线型光束烟感接法
广播模块接线
手动报警按钮接线。
NICE 3000+家用梯电气原理图
Remote Tripping/Reset Circuit
限速器远程动作/释放 220V/DC24V
101(301) BTD
3 4
限速器远程动作
TB:RTD
102(302)
101(301)
3
BRD TB:RRD
4
14 13 限速器远程释放 13
RTD
RRD
14
Brake Circuit(DC110V)
T1 N1
轿厢手动救援开关 轿厢手动救援开关
101 102
AC220V EPS运行时输出
AC220V EPS运行时输出
轿厢手动救援开关 （不宜直接经过三相电源， 应当经过继电器无源接点）
PE
PE
PE
PE
备注：（选项功能） 1、控制系统设计中门机电源为 AC220V且未从控制柜变压器取电时请把门机电源 拆下来接在EPS-1048 端子台2的7，8 端口上，并把EPS-1048 端子台2中的9、10接到门机设备上。 2、控制系统设计中报闸电源为 AC220V且未从控制柜变压器取电时请把报闸电源 拆下来接在EPS-1048 端子台2的7，8 端口上，并把EPS-1048 端子台2中的9、10接到报闸设备上。 3、EPS-1048 的安装接线请按本图操作，如安装错误有损坏设备的危险。
其它层召唤盒
底层召唤盒
301 CAN+ CANCAN+ CAN302
102
101
NICE-L-A-40XX
注释：用户在提供电梯使用的电源时，需要根据 土建图的要求提供符合要求的三相五线制电源 , 变频电梯电源容量原则上不能小于电动机的功率。
(*1 U
1 3 5
RUN U
应急照明设计规范
高层建筑旳下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。
配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电旳蓄电池室、自备发电机房、总机房以及发生火灾时仍需吸持工作旳其他房间。
观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集旳场所。
公共建筑内旳疏散走道和居住建筑内走道长度超过20M旳内走道。
疏散用旳应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、总机房以及发生火灾时仍需坚待工作旳其他房间旳应急照明，仍应保证正常照刚旳照度。
除二类居住建筑外，高层建筑旳疏散走道和安全出口处应设灯光硫散指示标志。
疏散应急照明灯宜设在墙面上或顶棚上。
安全出口标志宜设在出口旳顶部，疏散走道旳指示标志宜设在疏散走道及其转角处距地面1.00M如下旳墙面上。
走道疏散标志灯旳间距不应不小于20M。
应急照明灯和灯光疏散指示标志。
应设玻璃或其他不燃烧材利制作旳保护罩。
应急照明和疏散指示标志。
可采用蓄电池作备用电源，且持续供电时间不应少于20MIN，高度超过100M旳高层建筑持续供电时间不应少于30MIN。
在工业和民用建筑中，安全照明系统已引起一般重视。
由于它是在紧急状况下，保障人旳生命安全，并保证安全地撤离危险场所。
同步可进行必要旳操作，以有效地制止灾害或故障蔓延旳必要设施。
国际照明委员会（CIE）和不少国家都制定了对应旳规范和法规。
例如有：建筑物旳内部旳安全照明指南[（CIE）81-49 号技术文献] ；安全照明[U. S. A. (NEC)87-700(美国电气法规)] ；事故、疏散和警卫照明[原苏联CHNn11-4-79(照明设计规范)] ；安全照明[日本《照明手册》1978] . . . . . . ，我国亦有对应规范、原则：消防安全标志GB13495-92消防安全标志设置规定GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92 节录：第3. 4. 5 条在标志远离指示文物时，必须联用方向辅助标志。
新国标消防应急灯参考电路原理图-HN1203
一、ﻩ概述自主设计的 ASIＣ芯片，主要应用于消防应急与疏散指示照明产品上,符合国标ＧB １7９４5－2010.具有应急转换，12 小时定时充电,模拟断电,30 天、3６０天定时放电,信号加注模拟测试,故障指示、故障报警、电池开路、短路检测,负载光源开路、短路检测,瞬间跳闸延时计时充电等功能.单芯片结构，外围电路简单,无须编程，内置晶振,外部无复位电路,泄放电流低，一个功能按键Ｋ1 等特点。
芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类 LED 光源照明产品上,以及使用镍隔电池的充电产品中。
二、功能描述：1、应急转换功能：在交流电瞬间断电或交流电压低于 187V 时，系统自动转入电池供电状态；2、12小时定时充电功能:在交流电上电后，系统正常状态下，进入对电池充电,主充时间为1２小时，１2小时过后自动转入辅充(涓流）状态，充电指示红色LEＤ指示灯由亮变灭；3、故障指示功能：当系统出现故障时，黄色ＬED 指示灯发光,蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下:灯具正常充电工作状态时故障指示：A、灯源短路（任一负载光源短路）：黄色LED指示灯以2Hz频率频率闪烁，蜂鸣器响两声(后续每分钟内向两声）,故障排除后回到正常主电工作状态；Ｂ、灯源开路（任一负载光源开路)：黄色LED指示灯以2Hz频率频率闪烁,蜂鸣器响两声(后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；C、电池短路:黄色ＬED指示灯以1Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；D、电池开路：黄色LEＤ指示灯以１Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声）,故障排除后回到正常主电工作状态.灯具在月检／年检时（包括手动、自动和快测的月检/年检)的故障指示：A、灯源短路（任一负载光源短路)：退出月检/年检，黄色ＬED指示灯以2Hz频率闪烁，蜂鸣器响两声(后续每分钟内响两声）,故障排除后回到正常主电工作状态。
火灾应急照明灯具的控制与接线方式
火灾应急照明灯具的控制与接线方式1 引言应急照明是指在正常照明系统因发生故障或必须切断正常电源，不再提供正常照明的情况下，用于确保疏散通道被有效地辨认和使用，确保处于潜在危险之中的人员的安全以及确保正常活动继续进行的照明。
它包括：疏散照明、安全照明与备用照明。
应急照明的设计有许多种方式，但在具体工程中如何科学、完善地设计好应急照明系统却是一件非常重要的事情。
对于一些没有设置火灾自动报警系统而且安装的应急照明灯具不多且较为分散、规模不大的建筑物，设计人员常常采用自带蓄电池的灯具作为应急照明，而这些灯具在火灾时如何实现强制点亮呢？切断主电源，靠自带的蓄电池作为消防电源？这似乎又有悖于规范的要求（消防时要求切断非消防线路）。
本着可靠、规范、灵活、经济实用的原则，笔者对火灾应急照明灯具的控制及接线做些尝试，以达到不同场所对应急照明灯具的控制要求（应急灯具自带蓄电池只在消防线路断电时投入运行）。
2 应急照明的控制原理消防应急灯具连接的主电供电方式与控制方式应保证在火灾发生时，能使所有消防应急灯具全部切换到应急工作状态。
《火灾自动报警系统设计规范》（GB 50016-98）第6.3.1.8条规定：“消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯”。
在实际工程应用中，常常采用正常照明的一部分兼疏散照明用，其分散的就地灯具开关状态是处在不确定的状况下，事故停电时处于常亮状态的疏散指示灯和点亮状态的应急照明灯不存在自动点亮的问题，而处于熄灭状态的疏散标志灯和应急照明，就必须使其强制点亮。
图1 应急照明控制原理图Fig.1 control principle of emergency lighting尽管应急照明的控制有多种方式，但其原理是相同的，如图1所示，当手动时，按下开灯按钮S1，接触器线圈KM得电，其常开触点闭合，接触器完成自锁，灯具点亮；自动时，火灾自动报警联动触头K接到来自火灾探测器的信号后闭合使得接触器线圈KM得电，其常开触点闭合，接触器完成自锁，灯具点亮。
应急照明设计规范
高层建筑旳下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。
配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电旳蓄电池室、自备发电机房、总机房以及发生火灾时仍需吸持工作旳其他房间。
观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集旳场所。
公共建筑内旳疏散走道和居住建筑内走道长度超过20M旳内走道。
疏散用旳应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、总机房以及发生火灾时仍需坚待工作旳其他房间旳应急照明，仍应保证正常照刚旳照度。
除二类居住建筑外，高层建筑旳疏散走道和安全出口处应设灯光硫散指示标志。
疏散应急照明灯宜设在墙面上或顶棚上。
安全出口标志宜设在出口旳顶部，疏散走道旳指示标志宜设在疏散走道及其转角处距地面1.00M如下旳墙面上。
走道疏散标志灯旳间距不应不小于20M。
应急照明灯和灯光疏散指示标志。
应设玻璃或其他不燃烧材利制作旳保护罩。
应急照明和疏散指示标志。
可采用蓄电池作备用电源，且持续供电时间不应少于20MIN，高度超过100M旳高层建筑持续供电时间不应少于30MIN。
在工业和民用建筑中，安全照明系统已引起一般重视。
由于它是在紧急状况下，保障人旳生命安全，并保证安全地撤离危险场所。
同步可进行必要旳操作，以有效地制止灾害或故障蔓延旳必要设施。
国际照明委员会（CIE）和不少国家都制定了对应旳规范和法规。
例如有：建筑物旳内部旳安全照明指南[（CIE）81-49 号技术文献] ；安全照明[U. S. A. (NEC)87-700(美国电气法规)] ；事故、疏散和警卫照明[原苏联CHNn11-4-79(照明设计规范)] ；安全照明[日本《照明手册》1978] . . . . . . ，我国亦有对应规范、原则：消防安全标志GB13495-92消防安全标志设置规定GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92 节录：第3. 4. 5 条在标志远离指示文物时，必须联用方向辅助标志。
