电压互感器PT与电流互感器CT的区别和注意事项
PT、CT简介参考文档
电流互感器
三种人工调节误差的方法： （1）匝数补偿法
（2）二次绕组并联附加阻抗元件
（3）附加磁场法
电流互感器
接线方式： （1）两相星形（V 形）连接
电流互感器
接线方式： （1）两相星形（V 形）连接
电流互感器
接线方式： （1）两相星形（V 形）连接
电流互感器
接线方式（续）： （2）分相连接
PT、CT简介
二期四值
主要内容：
电压互感器（PT）的作用 电压互感器种类 电磁式电压互感器 电容式电压互感器 电流互感器 问题和答案 典型事故处理
电压互感器（PT）的作用
把高电压按比例关系变换成100V或更低等级的 标准二次电压，供保护、计量、仪表装置使用。同时， 使用电压互感器可以将高电压与电气工作人员隔离。 电压互感器虽然也是按照电磁感应原理工作的设备， 但它的电磁结构关系与电流互感器相比正好相反。电 压互感器二次回路是高阻抗回路，二次电流的大小由 回路的阻抗决定。当二次负载阻抗减小时，二次电流 增大，使得一次电流自动增大一个分量来满足一、二 次侧之间的电磁平衡关系。可以说，电压互感器是一 个被限定结构和使用形式的特殊变压器。
压），确认故障类型。 3、汇报值长，通知检修。 4、停用该段母线备自投装置以及其电动机低电压保护（或将厂用
微机快切装置切闭锁位置）。 5、取掉TV回路低电压保护直流保险。 6、按TV停电步骤将TV停电。 7、检查并更换断线相保险，同时对TV本体进行检查。 8、测绝缘正常后将TV恢复运行。 9、重新投运所退保护及自动装置。 10、记录TV停电时间，正确计算厂用电量。
电容式电压互感器
工作原理： 电容分压原理，如下图。
电容分压原理
电容式电压互感器
电压互感器及电流互感器的作用、原理及两者区别
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进展直接测量。
互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕，以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。
则为了能够对这些线路的电路进展监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个"钳〞便是穿心式电流互感器。
电流互感器的构造如下列图所示，可用它扩大交流电流表的量程。
在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。
原线圈串接在待测电路中时，它两端的电压降极小。
副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。
由于I1/I2=Ki〔Ki称为变流比〕所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。
如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值，通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
PT、CT 的准确含义
PT、CT 的准确含义PT、CT 的准确含义CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。
它的工作原理和变压器相似。
也称作TA或LH（旧符号）。
工作特点和要求：1、一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。
接线形式有：三相完全星形接线、两相不完全接线、两相差动式接线、两相三完全星形接线、单相接线。
要注意：电流互感器供测量用的铁芯在一次侧短路时应该容易饱和，以限制二次侧电流增长的倍数；供继电保护用的铁芯，在一次侧短路时不应饱和，使二次侧的电流与一次侧的电流成正比例增加。
使用电流互感器应注意以下内容：1）电流互感器的二次侧在使用时绝对不可开路。
使用过程中拆卸仪表或继电器时，应事先将二次侧短路。
安装时，接线应可靠，不允许二次侧安装熔丝；2）二次侧必须有一端接地。
防止一、二次侧绝缘损坏，高压窜入二次侧，危及人身和设备安全；3）接线时要注意极性。
电流互感器一、二次侧的极性端子，都用字母表明极性。
4）一次侧串接在线路中，二次侧的继电器或测量仪表串接。
PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
电磁式电压互感器的工作原理和变压器相同。
也称作TV或YH（旧符号）。
工作特点和要求：1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。
4、变换的准确性接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。
使用电压互感器应注意以下事项：1）电压互感器的二次侧在工作时不能短路。

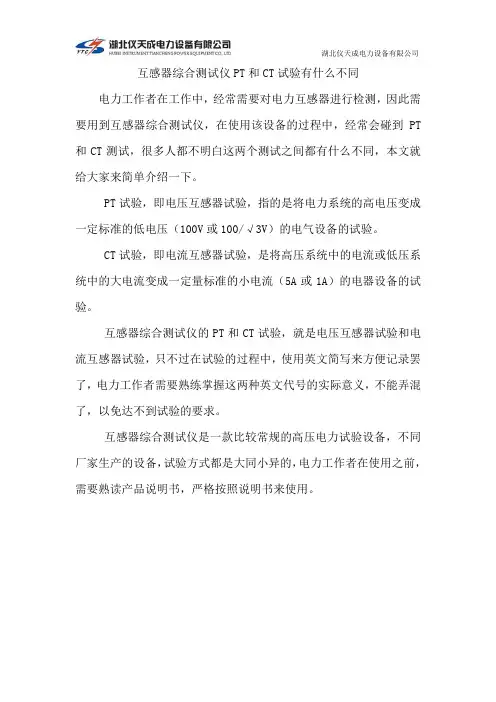

互感器综合测试仪PT和CT试验有什么不同
湖北仪天成电力设备有限公司互感器综合测试仪PT和CT试验有什么不同
电力工作者在工作中，经常需要对电力互感器进行检测，因此需要用到互感器综合测试仪，在使用该设备的过程中，经常会碰到PT 和CT测试，很多人都不明白这两个测试之间都有什么不同，本文就给大家来简单介绍一下。
PT试验，即电压互感器试验，指的是将电力系统的高电压变成一定标准的低电压（100V或100/√3V）的电气设备的试验。
CT试验，即电流互感器试验，是将高压系统中的电流或低压系统中的大电流变成一定量标准的小电流（5A或1A）的电器设备的试验。
互感器综合测试仪的PT和CT试验，就是电压互感器试验和电流互感器试验，只不过在试验的过程中，使用英文简写来方便记录罢了，电力工作者需要熟练掌握这两种英文代号的实际意义，不能弄混了，以免达不到试验的要求。
互感器综合测试仪是一款比较常规的高压电力试验设备，不同厂家生产的设备，试验方式都是大同小异的，电力工作者在使用之前，需要熟读产品说明书，严格按照说明书来使用。

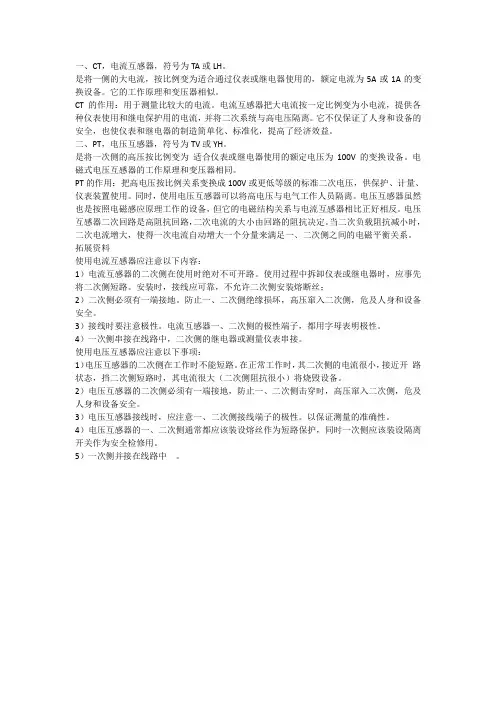

ct与pt区别
一、CT，电流互感器，符号为TA或LH。
是将一侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。
它的工作原理和变压器相似。
CT的作用：用于测量比较大的电流。
电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
二、PT，电压互感器，符号为TV或YH。
是将一次侧的高压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
电磁式电压互感器的工作原理和变压器相同。
PT的作用：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
同时，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
拓展资料使用电流互感器应注意以下内容：1）电流互感器的二次侧在使用时绝对不可开路。
使用过程中拆卸仪表或继电器时，应事先将二次侧短路。
安装时，接线应可靠，不允许二次侧安装熔断丝；2）二次侧必须有一端接地。
防止一、二次侧绝缘损坏，高压窜入二次侧，危及人身和设备安全。
3）接线时要注意极性。
电流互感器一、二次侧的极性端子，都用字母表明极性。
4）一次侧串接在线路中，二次侧的继电器或测量仪表串接。
使用电压互感器应注意以下事项：1）电压互感器的二次侧在工作时不能短路。
在正常工作时，其二次侧的电流很小，接近开路状态，挡二次侧短路时，其电流很大（二次侧阻抗很小）将烧毁设备。
2）电压互感器的二次侧必须有一端接地，防止一、二次侧击穿时，高压窜入二次侧，危及人身和设备安全。
3）电压互感器接线时，应注意一、二次侧接线端子的极性。

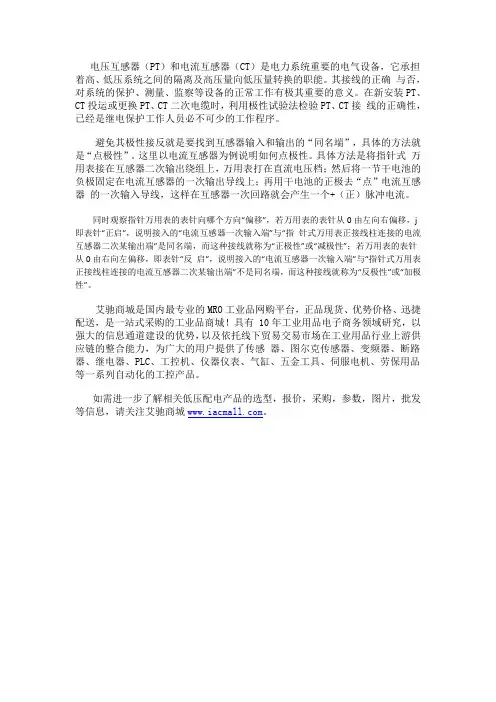

电压互感器与电流互感器的对比
电压互感器（PT）和电流互感器（CT）是电力系统重要的电气设备，它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。
其接线的正确与否，对系统的保护、测量、监察等设备的正常工作有极其重要的意义。
在新安装PT、CT投运或更换PT、CT二次电缆时，利用极性试验法检验PT、CT接线的正确性，已经是继电保护工作人员必不可少的工作程序。
避免其极性接反就是要找到互感器输入和输出的“同名端”，具体的方法就是“点极性”。
这里以电流互感器为例说明如何点极性。
具体方法是将指针式万用表接在互感器二次输出绕组上，万用表打在直流电压档；然后将一节干电池的负极固定在电流互感器的一次输出导线上；再用干电池的正极去“点”电流互感器的一次输入导线，这样在互感器一次回路就会产生一个+（正）脉冲电流。
同时观察指针万用表的表针向哪个方向“偏移”，若万用表的表针从0由左向右偏移，j 即表针“正启”，说明接入的“电流互感器一次输入端”与“指针式万用表正接线柱连接的电流互感器二次某输出端”是同名端，而这种接线就称为“正极性”或“减极性”；若万用表的表针从0由右向左偏移，即表针“反启”，说明接入的“电流互感器一次输入端”与“指针式万用表正接线柱连接的电流互感器二次某输出端”不是同名端，而这种接线就称为“反极性”或“加极性”。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
电压互感器与电流互感器型号综述
2021年1月18日 水投壹号院
左图为互感器螺钉固定，右图为互感器的导轨安装（常用）
电流互感器的安装方式
• 1、电流互感器的安装牢固，互感器外壳的金 属外露部分应可靠接地；
• 2、同一组电流互感器应按同一方向安装，以 保证改组电流互感器及二次回路电流的正方向 均一致，并尽可能易于观察铭牌； 3、电流互感器二次侧不允许开路，对二次双 回合互感器只用一个二次回路时，另一个二次 回路应可靠短接；
第四数字：B—带保护级(过流保护)；D—差动保护； Q—加强型；J——接地保护或加大容量；S——速饱和；Q——加强 型。 第五数字：字母后面的数字一般表示使用电压等级。例如：LMK－0.5S型，表示使用于额定电压500V及以下电路，塑料 外壳的穿心式S级电流互感器。LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。 LM2-06.05型电流互感器是“树脂浇注式电流互感器” L--电流互感器 M--母线型 2--设计序号 06--额定电压为0.6KV 05--额定电压为0.5KV
高压电流互感器类型举例
• AS12/150b/2S型电流互感器是 “环氧树脂全封闭支柱式电流互 感器” 它的国内型号为：LZZBJ912150b/2S L—电流互感器 Z—支柱式 Z—浇注绝缘 B—带保护级 J—加大容量 9—设计序号 12—额定电压（12KV） 150b—浇注体宽度为150mm 2S—热稳定电流时间
• • AS12/175b/2S型电流互感器也是“环氧树脂全封
闭支柱式电流互感器” 它的国内型号为：LZZBJ9-12175b/2S 与上面的区别在于它的浇注体宽度变为175mm
电压互感器和电流互感器的作用区别及其使用注意事项
电压互感器和电流互感器的作用区别及其使用注意事项
1.电压互感器：
⑴电压互感器的一次绕组绕组匝数很多，并联于待测电路两端；二次绕组绕组匝数较少，与电压表及电度表、功率表、继电器的电压线圈并联。
用于将高电压变换成低电压。
⑵电压互感器的电压关系：
通常电压互感器二次绕组额定电压设计成标准值100V。
⑶电压互感器使用注意事项
①电压互感器的二次绕组不允许短路。
因为一旦发生短路，二次绕组将产生一个很大的电流，导致一次绕组电流随之激增，由此将烧坏互感器的绕组。
②电压互感器的二次绕组应当可靠接地。
③电压互感器的二次绕组阻抗不得小于规定值，以减小误差。
2.电流互感器：
⑴一次绕组绕组线径较粗，匝数很少，与被测电路负载串联；二次绕组绕组线径较细，匝数很多，与电流表串联。
用于将大电流变换为小电流，用低量程的电流表测量大电流。
⑵电流互感器的电流关系：
通常电流互感器二次绕组额定电流设计成标准值<?xml:namespace prefix = st1 />5A。
⑶电流互感器使用注意事项
①电流互感器的二次绕组不允许开路。
因其一次绕组电流是由被测电路决定的。
正常运行时二次绕组相当于短路，具有强烈的去磁作用，所以铁芯中工作主磁通所需的励磁电流相应很小。
若二次绕组开路，一次绕组电流全部成为励磁电流而导致铁芯中工作磁通剧增，致铁芯严重饱和过热而烧损，同时因二次绕组绕组匝数很多，又会感应出危险的高电压，危及操作人员和测量设备的安全。
②电流互感器的二次绕组应当可靠接地。
电流互感器-电压互感器结构原理和使用注意事项
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
电压互感器（pt）和电流互感器（ct）区别原理
电压互感器（pt）和电流互感器（ct）区别原理
电压互感器（pt）和电流互感器（ct）在原理上是⼀样的，它们都是利⽤了电磁转换的原理，不同的是磁路不同，其中电压互感器的⼀次和⼆次流过的磁通是相同的，两侧的电势合匝数成正⽐，所以根据这个原理制作的电压互感器可以测量电压，电压互感器是并在要测的电压上，⼆次就可以感应出相应的电压，电压⽐和匝数⽐倒数；⽽电流互感器是让待测电流流过互感器的线圈内部，从⽽在⼆次产⽣相应电流，⼀次电流*⼀次匝数=⼆次电流*⼆次匝数，根据磁通可以分析出电压互感器不能短路，短路回产⽣过流，电流互感器不能开路，开路会产⽣⾼压，电压互感器的等级有220kv/110v，110kv/110V，10kv/100v等各个电压等级，电流互感器有⼆次为1A和5A两⼤类，如100/5，100/1，200/1等多种型号。
互感器专业的企业⽣产制造商，⼭东探索智能科技有限公司办公室地址位于沂蒙⼭⾰命⽼区--临沂，⼭东省临沂⾼新区宝⼭
路156，于2016年05⽉09⽇在临沂⾼新技术产业开发区市场监督管理局注册成⽴，注册资本为300万，在公司发展壮⼤的3年⾥，我们始终为客户提供好的产品和技术⽀持、健全的售后服务，我公司主要经营智能电⼦产品、智能电⽓产品、磁性材料及应⽤产品、半导体材料及应⽤产品的技术开发及⽣产
美国，中国，俄罗斯，⽇本等国都有合作，质量过硬，技术⼀流值得选择合作。
联系⼈：王增发158- ------0655--------5098。
电流互感器
电流互感器与电压互感器的区别：电流互感器是测量电流的.电压互感器是测量电压的.英文中一个叫CT,一个叫PT电流互感器的一次绕组串接在供，配电系统一次电路中，而二次绕组分别串接在仪表，仪器，继电器等的电流线圈中电压互感器原理其实就是变压器原理，只是容量大小的区别互感器在安装现场要注意的事项。
1、电流互感器一次有电流通过时，二次绕组不得开路，否则二次产生高压，对产品性能和人身安全有影响。
当电流互感器有绕阻不用时要短路。
2、电压互感器二次绕组不得短路，否则互感器将被烧毁。
3、一次绕组重复工频耐压试验应在规定电压值的80%下进行。
电流传感器的工作原理依据的工作原理主要是霍尔效应原理。
（本文下面多以以零磁通闭环产品原理为例）当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS* NS= IP*NP其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。
电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有10~400mA。
如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。
传感器供电电压VAVA指电流传感器的供电电压，它必须在传感器所规定的范围内。
超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。
要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要相供高于双电的传感器。
测量范围Ipmax测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN电压传感器原理:概述电压传感器相当于一个通用型电压表。
CT和PT的工作原理
PT、CT工作原理一、电压互感器的工作原理PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
电磁式电压互感器的工作原理和变压器相同。
在测量交变电流的大电压时,为能够安全测量在火线和地线之间并联一个变压器(接在变压器的输入端),这个变压器的输出端接入电压表,由于输入线圈的匝数大于输出线圈的匝数,因此输出电压小于输入电压,电压互感器就是降压变压器.工作特点和要求：1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。
4、变换的准确性。
接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。
使用电压互感器应注意以下事项：1）电压互感器的二次侧在工作时不能短路。
在正常工作时，其二次侧的电流很小，近于开路状态，当二次侧短路时，其电流很大（二次侧阻抗很小）将烧毁设备。
2）电压互感器的二次侧必须有一端接地，防止一、二次侧击穿时，高压窜入二次侧，危及人身和设备安全。
3）电压互感器接线时，应注意一、二次侧接线端子的极性。
以保证测量的准确性。
4）电压互感器的一、二次侧通常都应装设熔丝作为短路保护，同时一次侧应装设隔离开关作为安全检修用。
5）一次侧并接在线路中。
二、电流互感器的工作原理CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。
它的工作原理和变压器相似。
工作特点和要求：1、一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。
接线形式有：三相完全星形接线、两相不完全接线、两相差动式接线、两相三完全星形接线、单相接线。
电压互感器与电流互感器的作用原理及两者区别
电压互感器与电流互感器的作用原理及两者区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。
互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。
那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。
电流互感器的结构如下图所示，可用它扩大交流电流表的量程。
在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。
原线圈串接在待测电路中时，它两端的电压降极小。
副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。
由于I1/I2=Ki（Ki称为变流比）所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。
如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。
电压互感器与电流互感器的区别与联系
一、电流互感器的作用电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁。
其主要作用是:1、将很大的一次电流转变为标准的5安培。
2、为测量装置和继电保护的线圈提供电流。
3、对一次设备和二次设备进行隔离。
二、电压互感器的作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
同时，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。
电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。
精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。
电压互感器和变压器很相似，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。
ct pt电压电流
CT和PT电压电流
CT（Current Transformer，电流互感器）和PT（Potential Transformer，电压互感器）是电力系统中常用的两种互感器。
它们的主要作用是将高电压、大电流的电力系统中的电流和电压信号转换成低电压、小电流的信号，以便于测量和保护等应用。
CT的主要功能是将高电流变换为低电流，并将变换后的电流信号输出到二次侧。
其基本原理是利用电磁感应原理，将一次侧电流通过铁心线圈产生的磁场感应到二次侧线圈中，从而产生一个与一次侧电流成正比的二次侧电流。
CT的输出信号通常是标准的直流或交流电流信号，其电流范围通常在10A以下。
PT的主要功能是将高电压变换为低电压，并将变换后的电压信号输出到二次侧。
其基本原理是利用电磁感应原理，将一次侧电压通过铁心线圈产生的磁场感应到二次侧线圈中，从而产生一个与一次侧电压成正比的二次侧电压。
PT的输出信号通常是标准的直流或交流电压信号，其电压范围通常在1000V以下。
需要注意的是，CT和PT的额定电流和额定电压是根据电力系统的实际需要进行选择的，选择不当会影响测量和保护的准确性和可靠性。
同时，CT和PT的安装和接线也需要
符合相应的标准和规范，以确保其正常运行和安全使用。
CT、PT型号分类及特点
3、油浸式电流互感器：由绝缘纸和绝缘油作为绝缘，一 般为户外型。目前我国在各种电压等级均为常用。
4、气体绝缘电流互感器：主绝缘由气体构成。
CT分类
按电流变换原理分： 1、电磁式电流互感器：根据电磁感应原理实现电流变换 的电流互感器。 2、光电式电流互感器：通过光电变换原理以实现电流变 换的电流互感器，目前还在研制中。
测量用CT
测量用电流互感器的准确级以该准确级在额定电流下所规 定的最大允许电流误差百分数来标称。 测量用电流互感器的标准准确级：0.1、0.2、0.5、1、3、5 特殊用途的测量用互感器的标准准确级是：0.1S、0.2S、 0.5S 带S只表示测量范围更宽，而精度依然满足要求。 S是计量级，一般接电度表，不带S是测量级，接盘
CT分类
按用途分： 1、测量用电流互感器（或电流互感器的测量绕组。在正 常工作电流范围内，向测量、计量等装置提供电网的电流 信息。 2、 保护用电流互感器（或电流互感器的保护绕组。在电 网故障状态下，向继电保护等装置提供电网故障电流信息 。
CT分类
按绝缘介质分：
1、干式电流互感器：由普通绝缘材料经浸漆处理作为绝 缘。
保护用CT
二、暂态特性型（TP类）。 该类电流互感器的准确限值是考虑一次电流中同时具有
周期分量和非周期分量，并按某种规定的暂态工作循环时 的峰值误差来确定的。适用于考虑短路电流中非周期分量 暂态影响的情况，目前，标准已规定的TP类电流互感器分 为TPS、TPX、TPY和TPZ四级。 TPS和TPX铁心均不带气隙，因此并不限制剩磁，二者特 性相似。当电流互感器严重饱和时切断一次电流，二次电 流将随磁通由饱和状态快速降低到剩磁水平，即二次电流 残余电流小，因此适用于对保护复归时间要求严格的断路 器失灵保护的电流起动元件；另一方面，此类电流互感器 励磁阻较高，汲出电流小，适用于电流互感器并接的场合
PT、CT简介参考文档
电流互感器
型号规定： 国产电流互感器型号编排方法规定
如下
电流互感器
型号规定：电流互感器型号字母含义
电流互感器
电流互感器的结构：
（a）原理结构图；
（b）接线图
电流互感器
电流互感器的结构（续）：
一般为电磁式，其基本结构与一般变压器相似，由两 个绕制在闭合铁芯上、彼此绝缘的绕组（一次绕组和 二次绕组）所组成，其匝数分别为N1和N2，如上页图 所示。一次绕组与被测电路串联，二次绕组与各种测 量仪表或继电器的电流线圈相串联。
行操作。 8、按TV停电原则将TV停电。 9、检查并更换断线相保险，同时对TV本体进行检查，测绝缘正常后将
TV恢复运行。 10、重新投运所退保护装置运行。 11、记录TV停电时间，正确计算发电量。 12、复归信号掉牌。
典型事故处理
一、6000V厂用母线电压互感器一次（高压）保险熔断： 1、确认光字报警信号。 2、检查相应母线电压；并切换绝缘监视表（或监视三相对地电
电容式电压互感器
工作原理： 电容分压原理，如下图。
电容分压原理
电容式电压互感器
工作原理（续）： 在图中，U1 为电网电压；Z2 表示仪表、继电
器等电压线圈负荷。U2＝UC2， 因此，U2＝UC2＝U1×C1/（C1＋C2）＝KuU1 式中 Ku——分压比，Ku＝C1/（C1+C2）。
由于U2 与一次电压U1 成比例变化，故可以 U2 代表U1，即可测出相对地电压。
PT、CT简介
二期四值
主要内容：
电压互感器（PT）的作用 电压互感器种类 电磁式电压互感器 电容式电压互感器 电流互感器 问题和答案 典型事故处理
电压互感器（PT）的作用
把高电压按比例关系变换成100V或更低等级的 标准二次电压，供保护、计量、仪表装置使用。同时， 使用电压互感器可以将高电压与电气工作人员隔离。 电压互感器虽然也是按照电磁感应原理工作的设备， 但它的电磁结构关系与电流互感器相比正好相反。电 压互感器二次回路是高阻抗回路，二次电流的大小由 回路的阻抗决定。当二次负载阻抗减小时，二次电流 增大，使得一次电流自动增大一个分量来满足一、二 次侧之间的电磁平衡关系。可以说，电压互感器是一 个被限定结构和使用形式的特殊变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电流互感器有几个准确度级别?各准确度适用于哪些地点?
答：电流互感器的准确度级别有0．001S 、0．01 、0．2S 、0．2 、0．5S 、0．5 、1．0 、3．0 、D等级。
测量和计量仪表使用的电流互感器为0．5级、0．2级，只作为电流、电压测量用的电流互感器允许使用1．0级，对非重要的测量允许使用3．0级。
2、电流互感器应满足哪些要求?
答：(1)应满足一次回路的额定电压、最大负荷电流及短路时的动、热稳定电流的要求。
(2)应满足二次回路测量仪表、自动装置的准确度等级和继电保护装置10％误差特性曲线的要求。
3、电流互感器有哪几种基本接线方式?
答：电流互感器的基本接线方式有：
(1)完全星形接线。
(2)两相两继电器不完全星形接线。
(3)两相一继电器电流差接线。
(4)三角形接线。
(5)三相并接以获得零序电流。
4、怎样选择电压互感器二次熔断器的容量？
答：应满足下列条件：
1）容丝的熔断时间，必须保证在二次回路发生短路时，小于保护装置的动作时间
2）容丝额定电流应大于最大负荷电流，但不应超过额定电流的1.5倍
一般室内安装的电压互感器选用250伏，10/4安的熔断器，室外装的电压互感器可选用250伏，15/6安的熔断器。
5、电压互感器二次保险有什么作用？哪些情况下不装保险？
答：为了防止电压互感器，二次回路短路产生过电流烧毁互感器，所以需要装设二次熔断器。
下列情况不装熔断器：
1）在二次开口三角的出线上，一般不装熔断器，供零序过电压保护用的开口三角出线例外。
2）中性线上不装熔断器
3）按自动电压调整器的电压互感器二次侧不装熔断器
4）110千伏及以上的电压互感器二次侧，现在一般都装小空气开关，而不装熔断器。
6、用于差动保护的电流互感器，要求其铁芯好，还要加大铁芯截面，为什么？
答：在系统正常运行或差动保护范围外部短路时，差动保护两端电流互感器的电流数值和相位相同，应没有电流流入差动继电器，但实际上这两套电流互感器的特性不可能完全相同，励磁电流便不一样，二次电流不会相等，继电器中将流过不平衡电流。
为了减少不平衡电流，必须改进电流互感器的结构，使其不致饱和，或选用损耗小的特种硅钢片制作铁芯，并加大铁芯截面。
7、电压互感器有几种接线方式?
答：有三种分别为：Y，y，d接线，Y，y接线，V，v接线。
