变压器与低压断路器互感器的选择(整理)

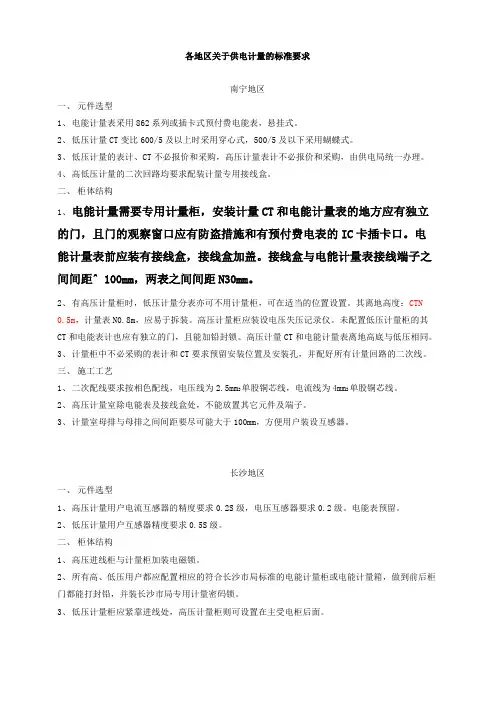

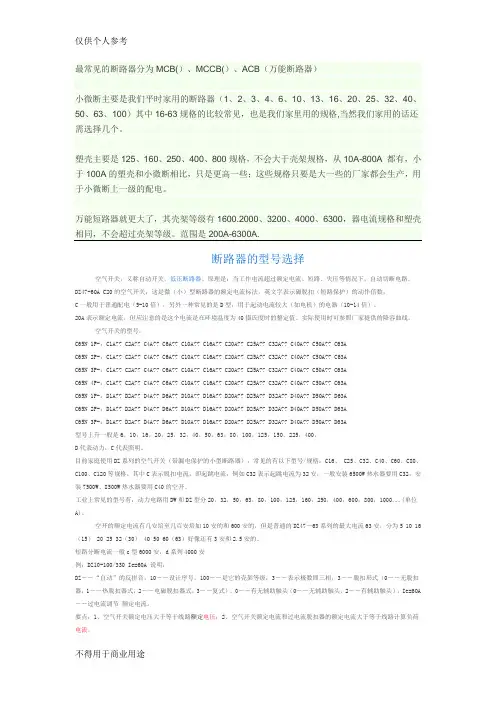

断路器的型号选择
最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。
塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。
万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。
范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

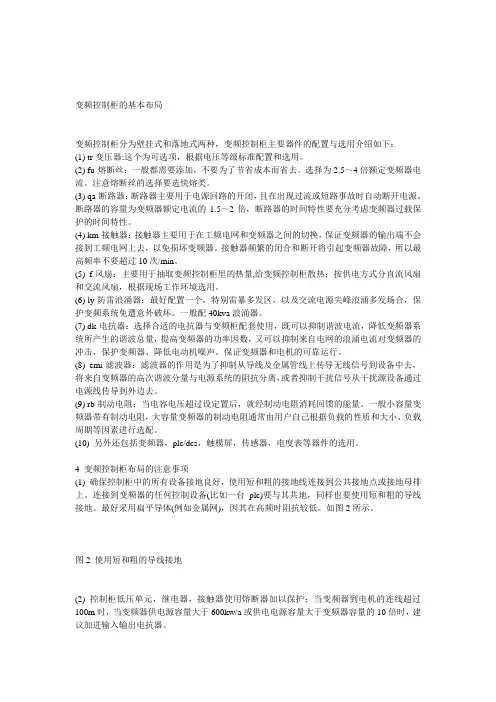

变频控制柜的基本布局
变频控制柜的基本布局变频控制柜分为壁挂式和落地式两种，变频控制柜主要器件的配置与选用介绍如下：(1) tr-变压器:这个为可选项，根据电压等级标准配置和选用。
(2) fu-熔断丝：一般都需要添加，不要为了节省成本而省去。
选择为2.5～4倍额定变频器电流。
注意熔断丝的选择要选快熔类。
(3) qa-断路器：断路器主要用于电源回路的开闭，且在出现过流或短路事故时自动断开电源。
断路器的容量为变频器额定电流的1.5～2倍，断路器的时间特性要充分考虑变频器过载保护的时间特性。
(4) km-接触器：接触器主要用于在工频电网和变频器之间的切换，保证变频器的输出端不会接到工频电网上去，以免损坏变频器。
接触器频繁的闭合和断开将引起变频器故障，所以最高频率不要超过10次/min。
(5) f-风扇：主要用于抽取变频控制柜里的热量,给变频控制柜散热；按供电方式分直流风扇和交流风扇，根据现场工作环境选用。
(6) ly-防雷浪涌器：最好配置一个，特别雷暴多发区，以及交流电源尖峰浪涌多发场合，保护变频系统免遭意外破坏。
一般配40kva浪涌器。
(7) dk-电抗器：选择合适的电抗器与变频柜配套使用，既可以抑制谐波电流，降低变频器系统所产生的谐波总量，提高变频器的功率因数，又可以抑制来自电网的浪涌电流对变频器的冲击，保护变频器、降低电动机噪声。
保证变频器和电机的可靠运行。
(8) emi-滤波器：滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去，将来自变频器的高次谐波分量与电源系统的阻抗分离，或者抑制干扰信号从干扰源设备通过电源线传导到外边去。
(9) rb-制动电阻：当电容电压超过设定置后，就经制动电阻消耗回馈的能量。
一般小容量变频器带有制动电阻，大容量变频器的制动电阻通常由用户自己根据负载的性质和大小、负载周期等因素进行选配。
(10) 另外还包括变频器，plc/dcs，触模屏，传感器，电度表等器件的选用。
4 变频控制柜布局的注意事项(1) 确保控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。
