组合式空调机组GBT14296-2008

合集下载

组合式空调机组各段体设计选型

组合式空调机组各段体设计选型

概述本课件描述了组合式空调机组的设计参数、性能要求、设计工况及各元件设计和选型方法。

功能段包括混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、各种加湿、风机段、消声段等二十余种功能段。

组合式空调机组的具体命名方法可参阅GB/T14294-2008《组合式空调机组》:组合式空调机组的基本设计工况:风机段、消声段等进行自由组合,对空气的进行处理,满足客户对空气洁净度和舒适度、环境噪声的需求。

现行标准:GB/T14294-2008《组合式空调机组》,该标准侧重空气动力和热工能;EN1886-1998《建筑通风用空气处理机组机械性能》,该标准是EN标准系列中建筑通风和空调用机组系列标准的一部分,侧重箱体结构的机械性能。

换热器设计计算方法换热器用来实现空气与热源载体——水进行能量交换的设备,是空调末端产品中最重要的部件之一。

主要构件有进出水管、集水管、铜管、翅片、U型管、端板等,下面主要介绍表冷器大小、翅片形式、铜管大小等的选择,其结构上的知识不做介绍。

一般换热器的命名方法:换热器的中文名称加三个主参数,即:换热器 M*N*L,M表示换热器厚度方向铜管排数,N表示换热器高度方向的铜管数,L表示换热器有效长度(即换热铜管长度),如:换热器 4*20* 1500,表示4排换热器,高度方向有20根管,换热器铜管的有效长度为1500。

换热器的其他构件相关尺寸都是以这三个基本参数为依据换算而来。

换热器的的系列代号方法如下:完整的换热器的表示方法如下:ZK.HRQ3Z 换热器M×N×L (换热器系列部件图样代号及名称)ZK.HRQ3Z 换热器8×24×2015 (换热器系列部件图样代号及名称)表示换热管规格为φ16、总水管通径为DN65(3型管)、8排(M=8)换热管、每排管数为24(N=24)、换热器迎风面长度或换热管有效长度为2015mm(L=2015)的左式换热器。

组合式空调机组gbt14296-28

组合式空调机组gbt14296-28

组合式空调机组1、范围本标准规定了组合式空调机组(简称机组)的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。

本标准适用于以功能段为组合单元,能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。

冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组,可参照适用。

本标准不适用于自带冷、热源的空调机(器)、风机盘管机组、暖风机等。

1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不住日期的引用文件,其最新版本适用于本标准。

GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。

3.1组合式空调机组 central station air handling units由各种空气处理功能段组装而成的一种空气设备。

适用于阻力大于等于100Pa的空调系统。

3.2机组空气处理功能段 functional section of units具有对空气进行一种或几种处理功能的单元体。

机组功能段有:空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。

3.3额定风量 Rated air flow rate在标准空气状态下,单位时间通过机组的空气体积流量,单位为m³/h或m³/s。

组合式空调机组

组合式空调机组

GB/T14294-1993 组合式空调机组1 主题内容与适用范围本标准规定了组合式空调机组(简称机组)的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输和贮存等。

本标准适用于不带冷、热源、冷媒为水,热媒为水或蒸汽,以功能段为组合单元,能够完成空气输送、混合、加热、冷却、去湿、加温、过滤、消声等功能中几种处理功能的机组。

冷媒为盐水或乙二醇以及采用电加热器的机组,可参照使用。

本标准不适用于自带冷、热源和直接蒸发盘管的机组。

2 引用标准GB 1236 通用机空气动力性能试验方法GB 1449 玻璃纤维增强塑料弯曲性能试验方法GB 2406 塑料燃烧性能试验方法GB 2576 纤维增强塑料树脂不可溶分量试验方法。

GB 2577 玻璃纤维增强塑料树脂含量试验方法GB 2614 流量测量节流装置第一部分节流件为角接取压、法兰取压标准孔板和角接取压标准喷嘴GB 8070 空气分布器性能试验方法GB 9068 采暖通风与空气调节设备噪声声功率级的测定-工程法GB 10223 空气冷却器与空气加热器性能试验方法GB 10891 空气处理机组安全要求GB 12218 一般通风用空气过滤器性能试验方法。

3 术语3.1 组合式空调机组:由各种空气处理功能段组装而成的不带冷、热源的一种空气处理设备,这种机组应能用于风管阻力等于大于100Pa的空调系统。

3.2 机组功能段:具有对空气进行一种或几种处理功能的单元体。

机组功能段可包括:空气混合、均流、粗效过滤、中效过滤、高中效或亚高效过滤、冷却、一资助和二次加热、加湿、送风机、回风机、中间、喷水、消声等。

3.3 额定风量:在标准空气状态下,每小时通过机组的空气体积流量,单位为m3/h。

3.4 机组全压:机组克服自身阻力后在出风口处的动压和静压之和,单位为Pa。

3.5 额定供冷量:机组在规定试验工况下的总除热量,即显热和潜热除热量之和。

单位为kW。

3.6 额定供热量:机组在规定试验工况下供给的总显热量,单位为kW。

国家标准《组合式空调机组》编制说明(征求意见稿)

国家标准《组合式空调机组》编制说明(征求意见稿)

国家标准《组合式空调机组》编制说明根据建设部建标产[2005]124号文下达的国家标准《组合式空调机组》修订任务,要求将GB/T 14294-93和GB 13326-91整合修订。

由中国建筑科学研究院空气调节研究所主编,参加编制单位有:上海新晃空调设备有限公司、上海一冷开利空调设备有限公司(通惠空调设备厂)、广东松下环境系统有限公司北京分公司、清华同方人工环境有限公司、南京天加空调设备有限公司(天津工厂)、江苏风神空调集团股份有限公司、浙江盾安人工环境设备股份有限公司、广东申菱空调设备有限公司、德州亚太集团有限公司、深圳麦克维尔有限公司、昆山台佳机电有限公司等。

于2006年9月27日正式组成修订编制组,成员共13人,并安排了工作计划,正式开展工作。

一、修编本标准的必要性组合式空调机组是集中空调系统末端关键的空气处理设备,它直接关系到工业产品质量和人的舒适与健康。

在工业建筑中为适应生产工艺的需要,要求机组既要能达到工艺所需的空气温度、湿度、速度、洁净度,又要求安装使用方便;在民用和公共建筑中,除了要满足人的舒适需求外,还要求占地少,省能和美观。

自1993年颁布GB/T 14294-93以来,对规范我国空调机组的品种规格和技术性能有了全国统一标准,保证产品质量和促进了技术发展。

随着我国经济发展,生活水平的提高,对产品质量和品种均发生变化,其技术性能要求也更加严格,技术指标也要求提高,特别是近些年来,公共建筑如展览馆、博物馆、体育馆、剧院、大会堂等以及办公建筑均设空调,其要求不相同,因此,为适应各行业的需求,修编本标准是十分迫切需要的。

二、国际或国外先进标准到目前为止,我们收集到的国外标准有:1. 欧洲标准EN13053:2001《建筑通风-空气处理机组-机组、部件和功能段性能和评定》(Ventilation for buildings- Air handling units- Rating and Performance for units, components and sections)该标准规定了空气处理机组整机的空气动力性能(风量、风压、功率)、噪声的允许值和检测方法,并规定了部件和功能段的要求。

组合式空调机组gbt14296-28

组合式空调机组gbt14296-28

组合式空调机组1、范围本标准规定了组合式空调机组(简称机组)的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。

本标准适用于以功能段为组合单元,能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。

冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组,可参照适用。

本标准不适用于自带冷、热源的空调机(器)、风机盘管机组、暖风机等。

1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不住日期的引用文件,其最新版本适用于本标准。

GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。

3.1组合式空调机组 central station air handling units由各种空气处理功能段组装而成的一种空气设备。

适用于阻力大于等于100Pa的空调系统。

3.2机组空气处理功能段 functional section of units具有对空气进行一种或几种处理功能的单元体。

机组功能段有:空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。

3.3额定风量 Rated air flow rate在标准空气状态下,单位时间通过机组的空气体积流量,单位为m³/h或m³/s。

组合式空调机组GBT14296

组合式空调机组GBT14296

组合式空调机组1、范围本标准规定了组合式空调机组(简称机组)的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。

本标准适用于以功能段为组合单元,能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。

冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组,可参照适用。

本标准不适用于自带冷、热源的空调机(器)、风机盘管机组、暖风机等。

1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不住日期的引用文件,其最新版本适用于本标准。

GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。

3.1组合式空调机组 central station air handling units由各种空气处理功能段组装而成的一种空气设备。

适用于阻力大于等于100Pa的空调系统。

3.2机组空气处理功能段 functional section of units具有对空气进行一种或几种处理功能的单元体。

机组功能段有:空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。

3.3额定风量 Rated air flow rate在标准空气状态下,单位时间通过机组的空气体积流量,单位为m³/h或m³/s。

组合式空调箱验收标准

组合式空调箱验收标准

组合式空调箱验收标准1、基础制作及验收1.1 组合式空调机组的基础应采用混凝土平台,基础的长度及宽度应按照设备的外型尺寸两侧各加100mm,基础的位置、标高应符合设计要求,并考虑凝结水水封的高度及管道安装坡度。

1.2 设备基础应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定,并应有验收资料或记录。

设备基础表面应进行清理,放置垫铁部位的表面应凿平。

1.3 设备就位前,应按施工图和建筑物的轴线或边缘线及标高线,放出安装的基准线。

1.4 互相有连接、衔接或排列关系的设备,应划定共同的安装基准线。

必要时,应按设备的具体要求,埋设一般的或永久性的中心标板或基准点。

1.5 组合式空调机组不宜直接落地安装,如设计无混凝土基础时,应采用型钢制作设备基础。

2、空调箱验收2.1整体外观美观,箱体库板无划痕等。

2.2盘管需保压至现场,压力为0.4Mpa。

盘管翅片无损伤。

2.3噪音测试:按照AMCA300或GB/T2888-1991测试规范测试噪音水平。

2.4振动平衡测试:平衡测试中,在风机上加一个等于设计静压的操作阻力。

风机平衡后,沿3个轴线方向测量记录外部机壳振动。

2.5风门测试:检查风门是否有结构损坏,并需检查风门泄漏情况。

2.6风量测试:需达到设计要求。

2.7空调箱运转测试期间需提供不织布放于初中效前端,以延长初中效使用时间。

2.8配合控制元件开孔。

2.9保固期:正式验收后一年。

3、设备就位调整3.1 设备置于基础上后,根据已确定的定位基准面、线或点,对设备进行找正、调平。

复检时亦不得改变原来测量的位置。

当设备技术文件无规定时,宜在设备的主要工作面确定。

3.2 组合式空调机组在安装前先复查机组各段体与设计图纸是否相符,各段体内所安装的设备、部件是否完整无损,配件应安装齐全。

3.3 分段组装的组合式空调机组安装时,因各段连接部位螺栓孔大小、位置均相同,故需注意段体的排列顺序必须与图纸相符,安装前对各功能段进行编号,不得将各段位置排错,空调机组分左式和右式。

(一)-空调机组、新风机组技术规格及要求

(一)-空调机组、新风机组技术规格及要求

技术规格及要求一、本文件包含的服务范围工作内容:新风机组制造、性能检测;运输供货;现场组装、定位及安装;调试及试运行;人员培训;售后服务。

为保证本项目的完整性,并满足使用要求,投标人应提供设备能正常有效使用而所必须的所有必要配件、设备及服务。

二、产品标准和规范1 设备的材料、制造、试验等,应采用适用于该项目的相应质量标准、试验规格和技术标准以及在本技术规格书中规定的任何其它标准。

2 本次招标采用如下规范及标准:《组合式空气处理机组》GB/T14294—2008、AR1410标准、JISA标准、BS*EN1886—1998《组合式空气处理机组安全要求》 GB/10080-2001( GB10891—89) 《空调用通风机》GB/10080-88《组合式空气处理机组噪声极限》GB/T13326-91《空气冷却器与空气加热器》GB/T14296—93《盘管耐压试验与密封性检查》JB/T9064—1999《整体式机电一体化空调机组》JB/T-8544-1997三、项目概况本工程位于北京市西城区人民大会堂内。

四、技术要求1.新风机组质量要求:1.1.箱体:材质优良,坚固(有相当的强度、刚度和耐持久性)、保温(有防冷桥措施)、防潮(表面无凝露滴下)、耐腐蚀、气密性好,箱体装配形式灵活,可反复拆卸,不影响机组美观度。

检修门严密、灵活、高强度,外开应有泄压装置,并能锁紧。

安装拆卸方便,分段组装时厂方应提供密封垫料及连接夹件。

箱体必须设检修门,门扇整体发泡成型,且密封条整体发泡成型,保证密封效果,要求无变形、无漏点,检修门数量根据现场情况定.检修门框架材质:铝合金型材或经防腐处理的钢质框架.面板材质:三明治夹心式面板,内层面板为优质热镀锌钢板;外层为彩钢板/锌铝合金板;钢板厚度不小于0。

5mm;中间为聚胺脂发泡保温材料,材料应无毒、无腐蚀、无异味、并具有难燃或自熄性和不易吸水特性。

室内型机组壁板厚度不小于60mm,室外型应加厚到同样热工性能的尺寸。

暖通空调专业案例模拟试题及答案解析(6)

暖通空调专业案例模拟试题及答案解析(6)
C.最小为50mm D.最小为60mmA.
B.
C.
D.
上一题下一题
(15/30)单项选择题
第15题
一空气调节系统的冷水管道,当供回水温度为7/12℃,所采用水泵的设计工作点的效率为68%时,符合节能设计标准的水泵设计扬程,最接近的应是下列哪一项?
A.29m B.32m
C.35m D.38mA.
B.
C.
A.11mH2O B.25mH2O
C.16mH2O D.8mH2OA.
B.
C.
D.
上一题下一题
(4/30)单项选择题
第4题
某大楼内无人值班的通汛机房,计算显热冷负荷为30kW。室内空气参数为干球温度为27℃、相对湿度为60%。采用专用空调机组,其送风相对湿度为90%。试问该机房的计算送风量为下列何值?注:当地大气压力为101325Pa,空气密度为1.2kg/m3。
A.25~28℃B.29~32℃
C.33~36℃D.37~40℃A.
B.
C.
D.
上一题下一题
(10/30)单项选择题
第10题
某圆形大厅,直径为10m,高度为5m,室内平均吸声系数αM=0.2,空调送风口位于四周、贴顶布置,指向性因素Q可取5;如果从送风口进入室内的声功率级为50db,试问该大厅中央就座的观众感受到的声压级db为下列何值?
A.32900~33900kg/h B.34300~35300kg/h
C.35900~36900kg/h D.38400~39400kg/hA.
B.
C.
D.
上一题下一题
(24/30)单项选择题
第24题
某型手动静态平衡阀的全开阻力均为30kPa,在所示的空调水系统图中(未加平衡阀),各支路的计算水阻力分别为:ΔPAB=90kPa、ΔPCD=50kPa、ΔPEF=40kPa(见图),如果主干管的水阻力忽略不计,问:设置静态平衡阀时,合理的设置方法应是下列选项的哪一项?

组合式空调机组GBT14296-2008

组合式空调机组GBT14296-2008

组合式空调机组1、范围本标准规定了组合式空调机组(简称机组)的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。

本标准适用于以功能段为组合单元,能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。

冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组,可参照适用。

本标准不适用于自带冷、热源的空调机(器)、风机盘管机组、暖风机等。

1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不住日期的引用文件,其最新版本适用于本标准。

GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。

3.1组合式空调机组central station air handling units由各种空气处理功能段组装而成的一种空气设备。

适用于阻力大于等于100Pa的空调系统。

3.2机组空气处理功能段functional section of units具有对空气进行一种或几种处理功能的单元体。

机组功能段有:空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。

3.3额定风量Rated air flow rate在标准空气状态下,单位时间通过机组的空气体积流量,单位为m³/h或m³/s。

组合式空调机组GBT

组合式空调机组GBT

组合式空调机组1、范围本标准规定了组合式空调机组(简称机组)的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。

本标准适用于以功能段为组合单元,能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。

冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组,可参照适用。

本标准不适用于自带冷、热源的空调机(器)、风机盘管机组、暖风机等。

1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不住日期的引用文件,其最新版本适用于本标准。

GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。

3.1组合式空调机组central station air handling units由各种空气处理功能段组装而成的一种空气设备。

适用于阻力大于等于100Pa的空调系统。

3.2机组空气处理功能段functional section of units具有对空气进行一种或几种处理功能的单元体。

机组功能段有:空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。

3.3额定风量Rated air flow rate在标准空气状态下,单位时间通过机组的空气体积流量,单位为m3/h或m3/s。

组合式空调机组各段体设计选型

组合式空调机组各段体设计选型

组合式空调机组各段体设计选型概述本课件描述了组合式空调机组的设计参数、性能要求、设计⼯况及各元件设计和选型⽅法。

功能段包括混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、各种加湿、风机段、消声段等⼆⼗余种功能段。

组合式空调机组的具体命名⽅法可参阅GB/T14294-2008《组合式空调机组》:组合式空调机组的基本设计⼯况:风机段、消声段等进⾏⾃由组合,对空⽓的进⾏处理,满⾜客户对空⽓洁净度和舒适度、环境噪声的需求。

现⾏标准:GB/T14294-2008《组合式空调机组》,该标准侧重空⽓动⼒和热⼯能;EN1886-1998《建筑通风⽤空⽓处理机组机械性能》,该标准是EN标准系列中建筑通风和空调⽤机组系列标准的⼀部分,侧重箱体结构的机械性能。

换热器设计计算⽅法换热器⽤来实现空⽓与热源载体——⽔进⾏能量交换的设备,是空调末端产品中最重要的部件之⼀。

主要构件有进出⽔管、集⽔管、铜管、翅⽚、U型管、端板等,下⾯主要介绍表冷器⼤⼩、翅⽚形式、铜管⼤⼩等的选择,其结构上的知识不做介绍。

⼀般换热器的命名⽅法:换热器的中⽂名称加三个主参数,即:换热器 M*N*L,M表⽰换热器厚度⽅向铜管排数,N表⽰换热器⾼度⽅向的铜管数,L 表⽰换热器有效长度(即换热铜管长度),如:换热器 4*20* 1500,表⽰4排换热器,⾼度⽅向有20根管,换热器铜管的有效长度为1500。

换热器的其他构件相关尺⼨都是以这三个基本参数为依据换算⽽来。

换热器的的系列代号⽅法如下:完整的换热器的表⽰⽅法如下:ZK.HRQ3Z 换热器M×N×L (换热器系列部件图样代号及名称)ZK.HRQ3Z 换热器8×24×2015 (换热器系列部件图样代号及名称)表⽰换热管规格为φ16、总⽔管通径为DN65(3型管)、8排(M=8)换热管、每排管数为24(N=24)、换热器迎风⾯长度或换热管有效长度为2015mm(L=2015)的左式换热器。

组合式空调机组基本介绍

组合式空调机组基本介绍

4. 风机段
Ⅰ.风机(空气处理机主要使用离心风机) a.离心风机按驱动形式可以分成: 皮带轮驱动 式、直联式。
皮带轮驱动式
直联式:
其中外转子式、无蜗壳风机也可以算作直联式 的一种。
无蜗壳直联式
直联式
外转子式
b.离心风机按叶轮 形式可以分成:
前倾式、后倾式。
机翼型风机是后倾 式风机的一种,在 全压较大,普通风 机选不到的情况下 选用。
19
1. 新、回风段
新、回风混合段
是对空气进行混合,新
主要是完成空气的
风 口
导入,并且可调节
回风与新风的比例,
以满足空调环境的
需要。也可单独作
为新风段或回风段。
回风口
镀锌手动风阀
铝合金手动风阀
2. 过滤净化段
过滤器效率对照表
中国
粗效>5μm 中效>1μm
高中效 >1μm
亚高效 >0.5μm
高效≥0.5μm
b、蒸汽盘管 常用无缝钢管(不锈钢
管)绕皱折钢带,螺旋状, 片距3.2mm左右 热媒:蒸汽(0.3-16kg/cm2)
其他形式: 铜管绕钢片 钢铝复合管 (复合材质)
净化空调多采用不锈钢式 或复合管式. 蒸汽盘管不建议采用铜管 铝片结构
6. 电加热段
PTC电加热
电加热器安装在 机组的出风口或加 热段内。组空一般 采用PTC加热条或 翅片式电加热管, 具有高温熔断保护, 自动复位保护,并 且在电控盒配有 65℃过热保护手动 复位按钮。
属于电动机降压启 动的一种方式,适合 11KW及以上电机。
软启动 软启动器采用可控硅移相来降低电机电压,实现软启 动。所谓电机的软启动,实质就是电机以较低的电 流慢速启动,这样对电网的冲击小,同时可以降低 变压器和控制电路的负荷裕量,同时提高设备的使 用寿命。

组合式空调机组GBT14296-2008

组合式空调机组GBT14296-2008

组合式空调机组1、范围本标准规定了组合式空调机组(简称机组)的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。

本标准适用于以功能段为组合单元,能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。

冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组,可参照适用。

本标准不适用于自带冷、热源的空调机(器)、风机盘管机组、暖风机等。

1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不住日期的引用文件,其最新版本适用于本标准。

GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。

3.1组合式空调机组central station air handling units由各种空气处理功能段组装而成的一种空气设备。

适用于阻力大于等于100Pa的空调系统。

3.2机组空气处理功能段functional section of units具有对空气进行一种或几种处理功能的单元体。

机组功能段有:空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。

3.3额定风量Rated air flow rate在标准空气状态下,单位时间通过机组的空气体积流量,单位为m³/h或m³/s。

组合式空调机组GBT14296-2008

组合式空调机组GBT14296-2008

组合式空调机组1、范围本标准规定了组合式空调机组(简称机组)的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。

本标准适用于以功能段为组合单元,能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。

冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组,可参照适用。

本标准不适用于自带冷、热源的空调机(器)、风机盘管机组、暖风机等。

1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不住日期的引用文件,其最新版本适用于本标准。

GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。

3.1组合式空调机组central station air handling units由各种空气处理功能段组装而成的一种空气设备。

适用于阻力大于等于100Pa的空调系统。

3.2机组空气处理功能段functional section of units具有对空气进行一种或几种处理功能的单元体。

机组功能段有:空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。

3.3额定风量Rated air flow rate在标准空气状态下,单位时间通过机组的空气体积流量,单位为m³/h或m³/s。

(3)按防止结露计算风管保温层厚度

(3)按防止结露计算风管保温层厚度

1、按防止结露计算空调送风管保温层厚度《空气调节设计手册》(第二版)防止结露指绝大多数时间不结露。

例如放在和室外大气有良好接触的房间的冷管道,当室外相对湿度达到95%以上且温度较高时不结露是很难作到的,也是不必要的。

①.平面的保温厚度对于矩形管道、设备以及外径>400mm的圆形管道,可按平面保温考虑。

按下式计算其最小保温层厚度:②.圆管可按下式计算:式中δ——防止结露保温层的最小厚度(m);twg——保温层外的空气温度(℃),需保温的管道或设备不在空调房间内或在室外时,取室外最热月历年平均温度;tl——保温层外的空气露点温度(℃),不在空调房间内或在室时,按twg和室外最热月历年平均相对湿度确定。

tng——室内介质温度(℃);λ——保温材料的导热系数[W/(m·℃)];d——保温前的管道外径;αwg——保温层外表面换热系数[W/(m·℃)],一般为5.8~11.6,室内管道可取8.1。

对于圆管,计算出后,保温层厚度可由《空气调节设计手册》173页表3-14中查出。

2、判断水管、空调管道是否结露的步骤:①室内设计参数状态 (温度tN、相对湿度φN)下的露点温度值tL;②冷风管、冷冻水管表面温度为tb;③若tb>tL,不结露;若tb≤tL,结露。

回水温度th>供水温度tg>露点温度tL:不结露(辐射空调夏季开窗通风产生结露现象);回水温度th>露点温度tL>供水温度tg:供水结露;(辐射空调)露点温度tL>回水温度th>供水温度tg:供、回水均结露;(辐射空调)3、空调送风管按保温后的外表面温度确定保温层厚度《空气调节设计手册》(第二版)对于平面(方管和≥400mm的圆管),其保温层厚度,可按下式计算:twb—保温后的外表面温度(℃);δ2—按保温后的外表面温度确定的保温层厚度(m);twb—保温后的外表面温度(℃);δ2—按保温后的外表面温度确定的保温层厚度(m);对于圆管,亦可在计算出公式右端后,查表确定保温层厚度。

组合式空调机组的单机调试

组合式空调机组的单机调试

於瓷通只月欧演工祖校尔者业扳比宜源曆
Heating VsTitiHatton And 舟「CoodlNaning Engfiraeflng TBchnotogy R@wurc9 llbiarv 组合式空调机组的单机调试
(1)设备单机调试前,应对设备机房及设备内部进行清理。

机房内清扫干净,不得留有杂物,避免开机时被机组吸入。

机组内部应无残留的杂物,并清扫干净。

(2)单机调试前,电源应连接好,且符合电气规范的有关要求。

(3)单机调试的内容主要是设备内风机的调试,风机调试详见《通风机安装工艺标准》
风机试运转及验收的规定。

(4)空调机组应进行冷凝水通水试验和表面式热交换器水压试验。

(5)现场组装的组合式空调机组应进行漏风检测,漏风检测按《组合式空调机组》
GB/T14294-2008中规定进行。

1。

通风空调供货技术标准

通风空调供货技术标准

通风空调设备供货技术标准(一) 通风空调设备供货范围风机盘管、新风机组、空调机组、热回收机组的供货.(一) 通风空调设备供货技术标准1.性能参数详见设计图纸2.技术要求执行规范标准风机盘管机组GB/T19232-2003立柱式风机盘管机组JB/T6412-1999组合式空调机组GB/T14294-2008组合式空气处理机组试验方法JB/T5149-1991注:包括但不限于以上规范、标准,且以上规范、标准若有更新及替换,自动按最新现行版执行。

2.1风机盘管2.1。

1机组的隔热材料应具有无毒、无异味、吸湿性小的性能,同时应符合防火规范要求。

粘贴应平整牢固。

2。

1。

2机组箱体的外表不应有凝结水,风口不应有凝结水滴下,应有良好的凝结水排除措施,杜绝凝结水外溢或吹出.2.1。

3机组安全要求,符合JB9063—1999。

2.1.4制造厂资格 :风机盘管应是有五年以上的制造同类产品的厂家的产品。

2.1.5铭牌:安装于风机盘管机身的铭牌应明确指明制造厂名、型号、厂家编号及性能参数等.风机或电机外壳亦应有原厂铭牌明确上述内容。

2.1.6提供原厂的施工图、电气接线图等.2。

1。

7提供风机盘管制造厂的技术数据,包括风机盘管效率、电机功率、噪音水平、盘管内的最大水阻力、不同转速下的风量/冷量、制冷量与风量及水流量、水温的修正关系(额定冷量应为中档风速时实测)、可达到的风机外静压力,盘管的工作与试验压力报告等。

外形尺寸、安装及维修所需空间、空重及运行重量等。

2.1。

8风机盘管须设有适当的接驳口供冷冻/采暖水管、冷凝水管、送/回风管、电源及控制线接驳。

所有水管和风管接驳口在进行接驳前须妥善地覆盖以避免污染物进入.2。

1.9须提供由原厂装配的风机盘管包括风机、盘管连排气及泄水阀、冷凝水盆连保温、电动机及配件等装配在一保温的金属外壳内.除特别注明外,所有的风机盘管均为暗装卧式设计.2.1.10所有风机盘管在正常操作时,不能产生太大的震动和噪音.如所产生的震动和噪音超越国标可接受的程度时,承包单位须提供足够的防震和消音措施.所有提供的风机盘管须按照国际认可的机构/组织所制定的试验方式进行噪音的测定.2。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

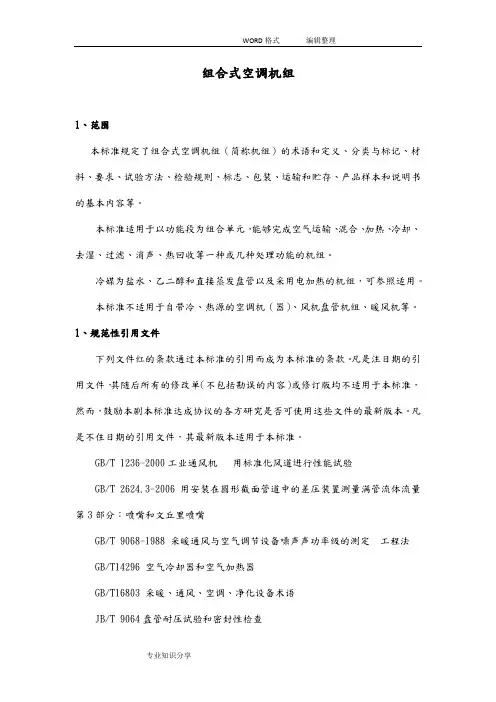

组合式空调机组1、范围本标准规定了组合式空调机组(简称机组)的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。

本标准适用于以功能段为组合单元,能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。

冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组,可参照适用。

本标准不适用于自带冷、热源的空调机(器)、风机盘管机组、暖风机等。

1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不住日期的引用文件,其最新版本适用于本标准。

GB/T 1236-2000工业通风机用标准化风道进行性能试验GB/T 2624.3-2006 用安装在圆形截面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。

3.1组合式空调机组central station air handling units由各种空气处理功能段组装而成的一种空气设备。

适用于阻力大于等于100Pa的空调系统。

3.2机组空气处理功能段functional section of units具有对空气进行一种或几种处理功能的单元体。

机组功能段有:空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。

3.3额定风量Rated air flow rate在标准空气状态下,单位时间通过机组的空气体积流量,单位为m³/h或m³/s。

3.4机外静压unit external static pressure机组在额定风量时克服自身阻力后,机组进出风口静压差,单位为Pa。

3.5机组全静压total static pressure机组自身阻力和机外静压之和,单位为Pa。

3.6额定供冷量Rated cooling capacity机组在规定试验工况下的总除热量,即显热和潜热除热量之和,单位为kW 或W。

3.7额定供热量Rated heating capacity机组在规定试验工况下供给的总显热量,单位为kW或W。

3.8漏风率air leakage rate漏风率为机组的漏风量与额定风量之比率,用%表示。

3.9箱体变形率deformation rate在试验条件下,机组箱体变形量与箱体最长边之比,单位为mm/m。

3.10断面风速均匀度face velocity uniformity机组断面上任一点的风速与平均风速的绝对值不超过平均风速的20%的点数占总测点数的百分比,用%表示。

3.11标准空气状态Standard air温度20℃、相对湿度65%、大气压力101.3kPa、密度1.2kg/m³的空气状态。

4.1 分类与标记4.1.1 按结构型式A)卧式;B)立式;C)吊顶式;D)其他。

4.1.2 按用途特征A)通用机组;B)新风机组;C)净化机组;D)专用机组:如屋顶机组、烟草专用机组、地铁用机组、计算机房专用机组等。

4.1.3 按规格机组的基本规格可用额定风量表示,见表1.表14.2 标记4.2.1 标记代号应符合表2的规定。

表24.2.2标记示例ZKL 5-X表示立式新风机组,额定风量5000m³/hZKW 10-T表示卧式空调机组,额定风量10000m³/hZKD 20-X表示吊顶式新风机组,额定风量20000m³/h5、材料机组箱体采用的绝热、隔声材料,应无毒、无腐蚀、无异味和不易吸水,其材料外露部分和箱体具有不燃和难燃特性。

6、要求6.1 基本规定6.1.1 机组应按本标准规定,并经规定程序批准的图样和技术文件制造。

6.1.2机组的结构应满足下列要求:A)机组箱体绝热层与壁板应结合牢固、密实。

壁板绝热的热阻不小于0.74㎡·K/W,箱体应有防冷桥措施;B)机组的检查门应严密、灵活、安全;C)室外机组箱体应有防渗雨、防冻措施;D)机组连接水管穿过箱体要绝热和密封;E)各功能段的箱体,在运输和启动、运行、停止后不应出现永久性凹凸变形;F)机组应设排水口。

排放应畅通、无溢出和渗漏;G)机组的风机应有柔性接管,风机应设隔振装置;H)喷水段应有观察窗、挡水板和水过滤装置;I)过滤段检修门应便于过滤器取出,并有足够更换空间;J)机组横截面上的气流不应产生短路;K)机组必要时可留测孔和测试仪表接口,并设电压不超过36V的安全照明。

6.1.3机组内配置的风机、冷、热盘管、过滤器、加湿器、空气-空气热回收器等应符合国家有关标准的规定。

6.1.4 机组采用黑色金属制作的构件表面应做除锈和防腐处理。

6.2 外观6.2.1机组外表面应无明显划痕、锈斑和压痕。

表面光洁,喷涂层均匀,色调一致,无流痕、气泡和剥落。

6.2.2 机组应清理干净,箱体内应无杂物。

6.3性能6.3.1 启动运转A)机组在额定电压,额定频率下能正常启动和运转;B)机组在使用现场组装后,应进行检查和试运转。

6.3.2 盘管耐压性能机组应按GB/T14296规定试验压力和JB/T9064规定的耐压试验和密封性检查,应无疏漏。

A)气压试验压力应为设计压力的1.2倍,保压至少1分钟;B)水压试验压力应为设计压力的1.5倍,保压至少3分钟;6.3.3 风量、机外静压、输入功率在表4规定的试验工况下,风量实测值不低于额定值的95%,机外静压实测值不低于额定值的90%,输入功率实测值不应超过额定值10%。

6.3.4 漏风率机组内静压保持正压段700Pa、负压段400Pa时,机组漏风率不大于2%;用于净化空调系统的机组,机组内静压保持1000Pa,机组漏风率不大于1%. 6.3.5 箱体变形率机组风量≧30000m³/h,机组内保持静压1000Pa条件下,箱体变形率不超过mm/m。

6.3.6供冷量和供热量在表4规定的试验工况下,机组供冷量和供热量的实测值不低于额定值95%。

6.3.7 喷水段的空气热交换效率在喷水压力小于等于245kPa时,空气第二热交换效率不得低于80%。

6.3.8 凝露试验机组表4的试验工况下运行,机组表面应无凝露滴下。

6.3.9 凝结水排除能力机组表4的试验工况下运行,凝结水排放流畅,无溢出。

6.3.10 机组噪声按7.5.10方法测量的声压级噪声不应大于表3的规定。

表36.3.11 机组震动机组振幅不应大于15μm(垂直)。

6.3.12 断面风速均匀度按7.5.12方法试验,不应小于80%。

6.3.13 水量和水阻按7.5.13规定的方法,水阻实测值不超过额定值10%。

6.4 安全性能6.4.1 绝缘电阻按7.6.1方法试验,其冷、热态对地绝缘阻值不应小于2MΩ。

6.4.2 电气强度按7.6.2方法试验,应无击穿和闪络。

6.4.3 泄漏电流按7.6.3方法试验,其外露金属部分和电源线间泄露电流不应大于5mA。

6.4.4 接地电阻按7.6.4方法试验,其外露金属部分和接地端之间的电阻值不应大于0.1Ω。

7、试验方法7.1 一般规定7.1.1实验机组应按功能段组成整机进行试验。

7.1.2 试验机组应按产品说明书要求组装和安装,除试验方法有规定外,不得采取任何特殊处理措施。

7.2 实验条件7.2.1 试验工况应符合表4的规定。

表47.2.2 试验工况和测试操作的允许偏差应符合表5的规定。

表57.2.3实验用的仪表应符合表6的规定。

7.3 基本规定用目测方法检测。

7.4 外观用目测方法检测。

7.5 性能7.5.1 启动运行A)试验机组在额定电压条件下启动,稳定运转5min,切断电源,停止运转,至少反复进行3次;B)检查零部件有无松动、杂音、过热等异常现象。

7.5.2风盘耐压性能在6.3.2规定的试验压力条件下试压。

7.5.3 风量、机外静压、输入功率应按国标GB/T 14296-2008规定的方法进行试验,并将实验结果换算成标准空气状态下的值。

7.5.4 漏风率应按国标GB/T 14296-2008规定的方法测量漏风率。

7.5.5 箱体变形率应按国标GB/T 14296-2008规定的方法进行试验。

7.5.6 供冷量和供热量A)额定供冷量和供热量应在表4规定的试验工况下,应按国标GB/T 14296-2008规定的方法进行试验。

B)也可直接引用空气冷却器和空气加热器试验得出的传热系数公式计算出供冷量和供热量,并可按国标GB/T 14296-2008规定的方法进行试验。

7.5.7 喷水段的空气热交换效率按国标GB/T 14296-2008规定的方法进行试验。

7.5.8凝露试验按表4规定的试验工况,机组供冷连续运行4h,检查机组表面凝露情况。

7.5.9 凝结水排除能力按表4规定的试验工况,预先将凝结水盘中水注满至排水口,机组供冷连续运行4h,检查排水状况。

7.5.10 机组噪声机组噪声应在额定风量和机外静压条件下按国标GB/T 9068-1988中7.4和7.5规定的工程测定法测量和计算。

7.5.11 机组震动A)在额定风量下和机外静压条件下,用表6规定的仪表,在试验机组底座上相互垂直的三维方向上测量振幅。

B)取最大值为机组的振幅。

7.5.12 断面风速均匀度A)在距盘管或过滤器迎面断风200mm处,均布风速测点;B)用风速仪测量各点风速,统计所测风速与平均风速之差不超过平均风速20%的点数占总点数的百分比。

7.5.13 水量水阻在表4规定的供冷工况下,检测机组进出口水压降(水阻)。

7.6 安全性能7.6.1 绝缘电阻A)在常温常湿条件下,用500V绝缘电阻计测量机组带电部位和非费带电部位之间的绝缘电阻(热态)。

B)按表4规定的凝结水排除能力试验工况,连续运行4h后,用绝缘电阻计测量机组带电部位和非费带电部位之间的绝缘电阻(热态)。

7.6.2 电气强度A)机组在带电部分和非带电部分之间施加额定频率和1500V的交流电压,开始施加电压不应大于规定值的一半,然后快速升为全值,持续时间1分钟。

B)大批量生产时,可用1800V电压及1s时间代替。

7.6.3泄漏电流按表4规定的凝结水排除能力试验工况,连续运行4h后,在静止状态下,施加110%额定电压,测量机组外露的金属部分与电线之间的泄露电流。
