射极跟随器性能

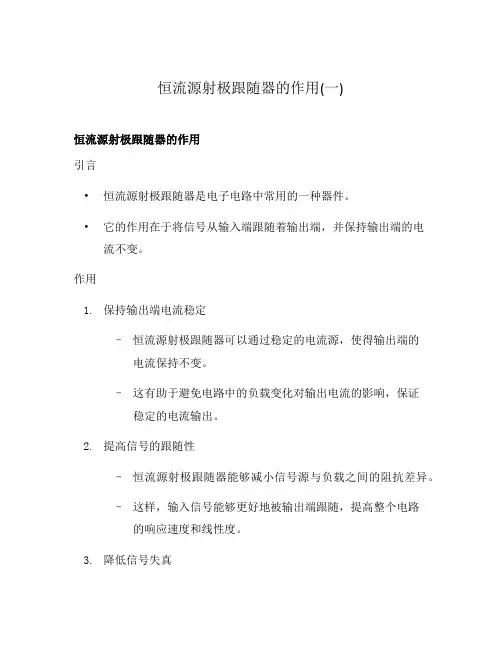

恒流源射极跟随器的作用(一)
恒流源射极跟随器的作用(一)恒流源射极跟随器的作用引言•恒流源射极跟随器是电子电路中常用的一种器件。
•它的作用在于将信号从输入端跟随着输出端，并保持输出端的电流不变。
作用1.保持输出端电流稳定–恒流源射极跟随器可以通过稳定的电流源，使得输出端的电流保持不变。
–这有助于避免电路中的负载变化对输出电流的影响，保证稳定的电流输出。
2.提高信号的跟随性–恒流源射极跟随器能够减小信号源与负载之间的阻抗差异。
–这样，输入信号能够更好地被输出端跟随，提高整个电路的响应速度和线性度。
3.降低信号失真–恒流源射极跟随器能够减小信号在电路中的失真程度。
–它通过提供稳定电流源，减小了非线性元件对信号的影响，从而降低了信号的失真。
4.增加电路的稳定性–恒流源射极跟随器可以提高电路的稳定性。
–它通过稳定的电流源，使得电路对于负载变化、温度变化等因素的影响较小，从而保持电路的稳定性。
结论•恒流源射极跟随器在电子电路中起到了重要作用。
•它能够保持输出端的电流稳定，提高信号的跟随性，降低信号失真，增加电路的稳定性。
•在实际应用中，合理使用恒流源射极跟随器可以提高电路的性能和可靠性。
以上就是恒流源射极跟随器的作用，希望对您有所帮助！工作原理•恒流源射极跟随器的基本原理是利用电流镜电路中的差动放大器。
•当输入信号变化时，差动放大器将输入信号放大，并通过电流镜电路将输出信号传递到输出端。
•输出端的电流由电流镜电路提供，保持输出端的电流稳定。
优点和应用1.可靠性高–恒流源射极跟随器由稳定的电流源和差动放大器组成，具有较高的可靠性和稳定性。
–这使得它在需要长时间、稳定输出电流的场合中应用广泛。
2.适应性强–恒流源射极跟随器适用于各种类型的电路，如放大器、滤波器和功率放大器等。
–它能够提高电路的性能，并实现对输入信号的跟随与放大。
3.节省空间–恒流源射极跟随器体积较小，可以集成在芯片上，节省电路板空间。
总结•恒流源射极跟随器作为一种重要的电子器件，在电路设计中发挥着关键作用。
射极跟随器实验报告
射极跟随器实验报告射极跟随器实验报告一、实验目的本实验旨在通过模拟电路实现射极跟随器的功能，加深对射极跟随器工作原理的理解，掌握其电路组成、工作过程及性能特点。
二、实验原理射极跟随器是一种共射极放大电路，其输出信号从发射极取出，经缓冲器和负载电阻反馈到输入端，形成射极跟随器。
射极跟随器具有高输入阻抗、低输出阻抗、电压放大倍数接近1的特点，常用于多级放大电路的输入级或输出级，起缓冲、隔离和放大的作用。
三、实验步骤1.准备实验材料：电源、信号发生器、电阻、电容、电感、三极管等。
2.搭建射极跟随器电路：将电源、信号发生器、电阻、电容、电感、三极管等按照射极跟随器的电路组成连接起来。
3.调节输入信号：打开电源，调节信号发生器，使输入信号频率和幅度变化。
4.测量输出信号：使用示波器等测量仪器，测量射极跟随器输出信号的幅度和相位等参数。
5.记录实验数据：将输入信号和输出信号的幅度、相位等参数记录在实验数据表中。
6.分析实验结果：根据实验数据，分析射极跟随器的性能特点，加深对射极跟随器工作原理的理解。
7.整理实验报告：整理实验步骤、实验数据和分析结果，撰写实验报告。
四、实验数据及分析1.实验数据表：记录输入信号和输出信号的幅度、相位等参数。
幅度的增大而增大，但增大幅度较小；输出信号相位与输入信号相位基本一致，说明射极跟随器具有较好的线性放大特性。
同时，由于射极跟随器具有高输入阻抗和低输出阻抗的特点，使得电路具有较好的隔离效果，可以有效地避免前后级电路之间的相互影响。
五、结论总结通过本次实验，我们验证了射极跟随器的电路组成、工作过程及性能特点。
实验结果表明，射极跟随器具有高输入阻抗、低输出阻抗和较好的线性放大特性，能够有效提高电路的阻抗匹配和信号传输效率。
在多级放大电路中应用射极跟随器可以实现良好的缓冲、隔离和放大效果。
本实验加深了我们对射极跟随器工作原理的理解，为今后在电子系统中应用射极跟随器提供了有益的参考。
射极跟随器的实验报告
射极跟随器的实验报告
《射极跟随器的实验报告》
射极跟随器是一种重要的电子元件，它在电子设备中起着非常重要的作用。
在本次实验中，我们对射极跟随器进行了深入的研究和实验，以期能够更加深入地了解其工作原理和特性。
首先，我们对射极跟随器的基本原理进行了深入的研究。
射极跟随器是一种用于放大电流的电子元件，它能够在输入信号的作用下，输出一个放大后的电流信号。
这种特性使得射极跟随器在电子设备中应用非常广泛，例如在放大器、滤波器和功率放大器中都有着重要的作用。
接着，我们设计了一套完整的实验方案，对射极跟随器进行了实际的测试。
通过实验，我们验证了射极跟随器的放大特性和稳定性，并对其在不同工作条件下的性能进行了详细的分析和评估。
实验结果表明，射极跟随器在不同频率和电压条件下都能够稳定地工作，并且具有较好的线性放大特性。
最后，我们总结了本次实验的结果，并对射极跟随器的应用前景进行了展望。
射极跟随器作为一种重要的电子元件，具有广阔的应用前景，特别是在通信、电子设备和自动化控制系统中有着重要的作用。
我们相信，通过对射极跟随器的深入研究和实验，将能够为其在实际应用中发挥更大的作用提供重要的理论和实验基础。
总之，本次实验对射极跟随器进行了深入的研究和实验，取得了一系列重要的实验结果和结论。
这些结果不仅对于深入理解射极跟随器的工作原理和特性具有重要的意义，同时也为其在实际应用中发挥更大作用提供了重要的理论和实验基础。
希望我们的研究成果能够为射极跟随器的进一步发展和应用提供重要
的参考和指导。
射极跟随器实验报告
射极跟随器实验报告射极跟随器实验报告引言射极跟随器是一种常见的电子设备，广泛应用于放大器、滤波器和信号处理等电路中。
本实验旨在通过搭建射极跟随器电路并进行实际测试，探究其工作原理和性能特点。
一、实验目的1. 理解射极跟随器的基本原理；2. 掌握射极跟随器电路的搭建方法；3. 分析射极跟随器的频率响应和增益特性。
二、实验器材与方法1. 实验器材：电压源、电容、电阻、晶体管、示波器等；2. 实验方法：按照实验原理搭建射极跟随器电路，并通过示波器观察电路的输出波形。
三、实验步骤1. 按照电路图搭建射极跟随器电路，注意连接的正确性；2. 调节电压源的输出电压，使其适合晶体管的工作条件；3. 连接示波器，观察电路的输出波形；4. 调节输入信号的频率，观察电路的频率响应；5. 记录实验数据，如输入信号的幅值和频率，输出信号的幅值和频率等。
四、实验结果与分析通过实验观察和数据记录，我们得到了射极跟随器的实际工作情况。
根据实验结果，我们可以得出以下结论：1. 射极跟随器能够实现输入信号的放大，输出信号的幅值较输入信号大；2. 射极跟随器具有较高的输入阻抗和较低的输出阻抗，能够有效地驱动后级电路；3. 随着输入信号频率的增加，射极跟随器的增益逐渐下降，且相位差逐渐增大；4. 射极跟随器对输入信号的幅值有一定的限制，过大或过小的输入信号都会导致输出失真。
五、实验总结通过本次实验，我们深入了解了射极跟随器的原理和性能特点。
射极跟随器作为一种常见的电子设备，在电子电路中有着广泛的应用。
它具有放大输入信号、驱动后级电路、提高系统的稳定性等优点，但也存在一定的局限性。
在实际应用中，我们需要根据具体需求选择合适的射极跟随器电路，并注意输入信号的幅值和频率范围，以保证系统的正常工作。
六、参考文献[1] 电子技术基础教程. 北京：高等教育出版社，2010.[2] 张三, 李四. 射极跟随器的设计与应用. 电子科技导刊, 2018, 36(2): 45-50.结语通过本次实验，我们对射极跟随器有了更深入的了解。
射极跟随器作用详解
射极跟随器作用详解射极跟随器是一种电子电路，其作用是将输入信号的变化通过放大器传递到输出端，同时保持输出电压与输入电压的一致性。
射极跟随器的基本原理是利用晶体管的放大特性，将输入信号的电流变化通过晶体管的放大作用传递到输出端，从而实现电流跟随和电压跟随的功能。
1.提高信号的驱动能力：射极跟随器可以将输入信号的电流增加到较大的数值，从而增强信号的驱动能力，使其能够推动负载电阻或其他电路元件。
2.降低输出阻抗：射极跟随器具有较低的输出阻抗，可以有效降低信号源与负载电阻之间的阻抗不匹配问题，提高信号传输的效率。
3.分离输入输出电路：射极跟随器通过放大器将输入信号的电流变化传递到输出端，起到了输入输出电路的隔离作用，可以有效地防止输入电路对输出电路的影响。
4.提高信号的线性度：射极跟随器具有较高的线性度，可以减小非线性失真，提高信号的质量和准确性。
5.保持输入输出电压一致：射极跟随器通过负反馈的方式，使得输出电压与输入电压保持一致，从而实现电压跟随的功能。
射极跟随器的实现主要依靠晶体管的放大作用。
当输入信号施加到晶体管的基极时，晶体管将输入信号的电流变化放大，并将其传递到输出端。
晶体管的放大特性使得射极跟随器能够将输入信号的电流变化放大到较大的数值，从而提高信号的驱动能力。
射极跟随器的核心是放大器电路，常见的射极跟随器电路有共射极跟随器和共集极跟随器。
共射极跟随器的输入信号施加在晶体管的基极上，输出信号从晶体管的集电极上取出；而共集极跟随器的输入信号施加在晶体管的基极上，输出信号从晶体管的发射极上取出。
两种电路的区别在于输入输出端的连接方式，但其基本原理和作用都是一致的。
射极跟随器的缺点是存在一定的功耗和非线性失真。
由于射极跟随器需要通过放大器将输入信号的电流变化放大到较大的数值，因此会产生一定的功耗。
同时，放大器的非线性特性也会导致一定的非线性失真，影响信号的准确性和质量。
总体来说，射极跟随器作为一种常用的电子电路，具有提高信号驱动能力、降低输出阻抗、分离输入输出电路、提高信号线性度和保持输入输出电压一致等作用。
射极跟随器实验报告
射极跟随器实验报告1. 引言射极跟随器是一种广泛应用于电子设备中的电路，其作用是使输出端的电压或电流跟随输入端的变化。
本实验旨在探究射极跟随器的基本原理、性能特点以及应用实例。
2. 实验目的- 理解射极跟随器的工作原理- 学习如何设计和搭建射极跟随器电路- 掌握射极跟随器的性能测试方法和结果分析3. 实验材料和仪器- NPN型晶体管（例如2N3904）- 电压源- 电阻、电容等常见元器件- 示波器- 万用表4. 实验步骤4.1 搭建射极跟随器电路根据给定的电路图，选择合适的元器件进行搭建。
确保电路连接正确，无误后进行下一步。
4.2 测试射极跟随器的静态工作点使用万用表测量晶体管的射极电流和集电极电压，并记录下来。
通过计算可以得到静态工作点，进一步分析电路性能。
4.3 测试射极跟随器的动态响应特性通过改变输入端的信号频率和幅度，观察电路输出（集电极）的响应。
使用示波器进行波形显示和观察，并记录实验结果。
4.4 对实验结果进行分析根据实验数据，分析射极跟随器的增益、频率响应特性等性能。
比较不同元器件参数对电路性能的影响。
5. 实验结果和讨论记录并整理实验数据结果，分析电路的性能特点。
讨论射极跟随器在电子设备中的应用及其优缺点。
6. 结论总结实验结果，针对射极跟随器的特点和应用进行归纳总结。
7. 实验注意事项- 实验过程中需要注意安全操作，避免触电风险。
- 确保电路连接正确，避免短路或开路等问题。
- 对于高频信号的测试，需要选择合适的示波器和电路布线，以避免信号失真和干扰。
8. 参考文献提供相关射极跟随器的原理资料、电路设计参考资料以及其他相关论文、教材等。
9. 结束语通过本实验，我们对射极跟随器的工作原理、性能特点和应用有了更加深入的了解。
射极跟随器作为一种常用的电路，具有重要的应用价值，值得进一步研究和探索。
实验二射极跟随器实验指导书
实验二射极跟踪器一、实验目的1．掌握射极跟踪器的特性及测试方法。
2．进一步学习放大其各项参数测试方法、熟悉multisim使用方法。
二、实验原理图2.1为常用的射极跟踪器电路。
XSC1图2.1常用的射极跟踪器电路。
晶体管为非线性元件，要使放大器不产生非线性失真，就必须建立一个合适的静态工作点，使晶体管工作在放大区，否则输出波形会产生饱和获截止失真。
但要注意，即使Q点合适，若输入信号过大，则饱和截止失真会同时出现。
改变电路参数U CC、R C、R B1、R B2都会引起静态工作点的变化。
调整放大器到合适的静态工作点，加入输入信号u i。
在输出电压不失真的情况下，用交流毫伏表测出u i和u o的有效值，则电压放大倍数A u = U o / U i 。
为了测量放大器的输入电阻，在图1.2所示电路的输入端与信号源之间串入一已知电阻R ，在放大器正常工作情况下，用示波器测出U S 和U i ，则根据输入电阻的定义可得：R U U U RU U I U r i S iR i i i i -===在放大器正常工作情况下，用示波器测出放大器空载时的输出电压U O 和接入负载后的输出电压U OL ，则根据O Lo LOL U R r R U +=，可得：L OL O o 1R U U r ⎪⎪⎭⎫ ⎝⎛-=。
三、实验仪器和设备电脑、multisim 软件四、预习要求1．射极跟踪器的工作原理。
2．射极跟踪器静态工作点的估算及测试，动态性能指标的计算及测试。
3．截止失真、饱和失真的原因、失真波形、消除失真常采用的办法。
五、实验内容及步骤1.按图2.1在multisim 中搭建电路，并进行仿真 2．调整并测量静态分析工作点调整电位器R P ，观察示波器波形，当输出最大不失真电压时，进行直流分析（点击simulate-analyses-DC operating point ，将需要的工作点加入后，点simulat ）,将结果填入表2.1中。
静态工作点稳定的放大器射极跟随器
射极跟随器输出
具有低输出阻抗和高输入 阻抗，使得负载对放大器 性能影响较小。
STEP 03
电压负反馈
通过引入电压负反馈，减 小放大器的失真和噪声。
信号从射极跟随器的发射 极输出，通过负载电阻将 电流转换为电压。
偏置电路和稳定电路
01
02
03
偏置电路
为晶体管提供合适的静态 工作点，使放大器在正常 工作范围内。
频率响应பைடு நூலகம்失真度
频率响应定义
频率响应是指放大器对不同频率信号的放大能力，通常以 幅频特性和相频特性来表示。
失真度定义
失真度是指放大器输出信号与输入信号相比的失真程度， 通常以谐波失真、互调失真等指标来衡量。
影响因素
频率响应和失真度受到晶体管参数、电路拓扑、电源电压 等因素的影响。
提高方法
通过采用宽带运放、补偿电路等技术手段，可以扩展放大 器的频带宽度；通过优化电路参数、采用负反馈等技术手 段，可以降低放大器的失真度。
静态工作点稳定的放 大器射极跟随器
• 引言 • 静态工作点稳定原理 • 放大器射极跟随器的电路结构 • 放大器射极跟随器的性能指标 • 静态工作点稳定放大器射极跟随器的设计 • 静态工作点稳定放大器射极跟随器的应用
目录
Part
01
引言
目的和背景
深入了解射极跟随器的工 作原理和特点
探讨射极跟随器在放大器 设计中的重要性
从而提高放大器的线性度。
02
减小失真
当输入信号幅度较大时，如果静态工作点不稳定，晶体管可能会进入饱
和或截止区，导致输出信号失真。稳定的静态工作点可以减小这种失真。
03
提高放大器的稳定性
稳定的静态工作点可以减小温度、电源电压等外部因素对放大器性能的
射极跟随器 稳压 三极管
射极跟随器稳压三极管射极跟随器稳压三极管是一种常用的电子元件，用于稳定电压输出。
它由三个主要部分组成：射极跟随器、稳压电路和三极管。
本文将详细介绍射极跟随器稳压三极管的原理和应用。
我们来了解一下射极跟随器的作用。
射极跟随器是一种放大电路，它的输入信号与输出信号相同，但输出信号的电流能力更强。
这意味着射极跟随器可以提供更大的电流输出，同时保持输入信号的准确性。
这对于需要稳定电压输出的电路非常重要。
稳压电路是射极跟随器稳压三极管的核心部分。
它通过对输入电压进行调节，使输出电压保持在一个稳定的水平。
稳压电路通常由电阻、电容和稳压二极管等元件组成。
其中，稳压二极管起到了关键的作用，它能够根据输入电压的变化自动调节电流，从而实现稳定的输出电压。
三极管是射极跟随器稳压三极管的另一个重要组成部分。
它是一种半导体器件，具有放大和开关功能。
在射极跟随器稳压电路中，三极管起到了放大输入信号的作用。
通过调节三极管的工作点，可以实现对输出电压的精确控制。
射极跟随器稳压三极管广泛应用于各种电子设备中。
例如，它常用于电源电路中，用于提供稳定的电压输出。
此外，它还可以用于放大电路、音频放大器和通信设备等领域。
射极跟随器稳压三极管的优点是输出电压稳定，能够适应不同的负载变化，并且具有较低的噪声和失真。
总结一下，射极跟随器稳压三极管是一种常用的电子元件，用于稳定电压输出。
它由射极跟随器、稳压电路和三极管组成。
射极跟随器通过放大输入信号并提供更大的电流输出，稳压电路通过调节输入电压实现稳定的输出电压，而三极管起到放大输入信号的作用。
射极跟随器稳压三极管在电子设备中有广泛的应用，特点是输出电压稳定、适应负载变化、噪声和失真较低。
通过深入理解其原理和应用，我们可以更好地应用射极跟随器稳压三极管来满足各种电路的需求。
射极跟随器实验报告完整版
射极跟随器实验报告 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】肇庆学院实验二射极跟随器实验报告班别：学号：姓名：指导老师：一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验仪器DZX-1型电子学综合实验装置一个、TDS 1002 示波器一个、数字万用表一个、色环电阻一个、螺丝刀一把、导线若干三、实验原理射极跟随器的原理图如图1所示。
它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
图1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。
1、输入电阻Ri图1电路Ri ＝rbe＋(1＋β)RE如考虑偏置电阻RB 和负载RL的影响，则Ri ＝RB∥[rbe＋(1＋β)(RE∥RL)]由上式可知射极跟随器的输入电阻Ri 比共射极单管放大器的输入电阻Ri＝RB∥rbe要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图2所示。
图2 射极跟随器实验电路（其中，RL 的测量值为ΩK，取ΩK；R的测量值为ΩK）即只要测得A、B两点的对地电位即可计算出Ri。
2、输出电阻RO图1电路如考虑信号源内阻R S ，则由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据 即可求出 R O3、电压放大倍数图1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E u +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
实验3.3--射极跟随器
实验3.3 射极跟随器96实验3.3 射极跟随器一、实验目的（1）掌握射极跟随器的特性及测试方法。
（2）进一步学习放大器各项性能指标的测试方法。
二、实验仪器及材料函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。
三、实验原理图3.3.1为共集电极放大电路，输出取自发射极，由于其电压放大倍数近似等于1，故称之为射极跟随器。
射极跟随器的主要特点有：1、输入电阻R i 高R i =R B || [ r be +(1+β)(R E || R L )] （3-3-1）其中： R B = (R W +R 1) || R 2 ； R E = R 3 （3-3-2） 由式（3-3-1）可知射极跟随器的输入电阻R i 比共射极基本放大器的输入电阻R i =R B || r be 要高得多。
输入电阻的测试方法同共射极基本放大器，实验电路如图3.3.1所示。
（3-3-3）即只要测得A 、A1两点的对地电位即可。
2、输出电阻R o 小（3-3-4）图3.3.1 射极跟随器实验电路S iS ii i i R U U U I U R -==βrR βr R beE be o ≈||1+=图3.3.1 射极跟随器实验电路第3章 低频电子线路实验97如考虑信号源内阻R S ，则：βR R r R βR R r R )||(≈||1)||(B S beE B S be o +++=（3-3-5） 由上式可知射极跟随器的输出电阻R o 比共射极基本放大器的输出电阻R o =R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R o 的测试方法亦同基本放大器，即先测出空载输出电压U ∞，再测接入负载R L 后的输出电压U L ，根据（3-3-6）即可求出R o（3-3-7）3、电压放大倍数近似等于1 对图3.3.1电路（3-3-8）上式说明射极跟随器的电压放大倍数小于近似1且为正值。
这是深度电压负反馈的结果。
射极跟随器实验总结
射极跟随器实验总结一、实验目的本实验旨在了解射极跟随器的工作原理和特点，掌握射极跟随器的电路设计方法和调试技巧，并通过实验验证射极跟随器的性能和稳定性。
二、实验原理射极跟随器是一种常用的电压放大电路，其主要特点是输入电阻大、输出阻抗小、增益稳定。
在实际应用中，射极跟随器常用于信号放大、滤波等方面。
射极跟随器由三个基本元件组成：晶体管、负载电阻和输入电容。
其中，晶体管起到放大信号的作用；负载电阻起到限流作用；输入电容起到滤波作用。
在射极跟随器中，晶体管的基极接地，集电极接负载电阻，发射极接输入信号。
当输入信号加入时，发射极会产生一个反向信号，从而抵消掉基极和集电极之间的偏置电压。
这样就能够保证集电极处始终处于正常工作状态。
三、实验步骤1. 按照图1所示连接好电路，其中晶体管型号为9018，负载电阻为1kΩ，输入信号频率为1kHz。
2. 调节可变电阻，使得输出波形幅度达到最大。
3. 测量输出波形的幅度和相位，并记录在实验报告中。
4. 分别改变输入信号的频率和幅度，观察输出波形的变化，并记录在实验报告中。
5. 将负载电阻改为2kΩ和500Ω，重复步骤2-4。
6. 拆下晶体管，测量其参数（包括hfe、Vbe、Vce等），并记录在实验报告中。
四、实验结果通过实验可以得到如下结论：1. 射极跟随器具有较高的输入电阻、较低的输出阻抗和稳定的增益特点。
2. 在射极跟随器中，晶体管起到放大信号的作用；负载电阻起到限流作用；输入电容起到滤波作用。
3. 输入信号频率对射极跟随器的性能影响较小，而输入信号幅度对射极跟随器的性能影响较大。
当输入信号幅度过大时，会导致晶体管工作不稳定。
4. 改变负载电阻的大小可以改变射极跟随器的输出电压和输出电流，但会对增益特性产生影响。
5. 晶体管参数的不同会对射极跟随器的性能产生影响，因此在设计射极跟随器时需要根据具体情况选择合适的晶体管。
五、实验总结通过本次实验，我们深入了解了射极跟随器的工作原理和特点，掌握了射极跟随器的电路设计方法和调试技巧，并通过实验验证了射极跟随器的性能和稳定性。
射极跟随器的工作原理
射极跟随器的工作原理
射极跟随器是一种电子设备，它的主要作用是跟随输入信号的变化，输出相应的电压信号。
射极跟随器的工作原理是基于晶体管的放大作用，通过控制晶体管的电流来实现信号的跟随。
射极跟随器的核心部件是晶体管，它是一种半导体器件，具有放大电流的特性。
晶体管的三个引脚分别是发射极、基极和集电极，其中基极是控制电流的输入端，发射极是输出端，集电极是电流的输出端。
在射极跟随器中，输入信号通过电容器和电阻器进入晶体管的基极，控制晶体管的电流。
当输入信号变化时，晶体管的电流也会随之变化，从而实现信号的跟随。
晶体管的放大作用使得输出信号的幅度比输入信号大很多，从而实现了信号的放大。
射极跟随器的优点是输出电阻小，输出信号稳定，能够跟随输入信号的变化。
它常用于音频放大器、信号放大器等电子设备中，可以提高信号的质量和稳定性。
射极跟随器的缺点是需要使用电源，而且电源的稳定性对输出信号的影响比较大。
此外，晶体管的工作温度也会影响输出信号的稳定性，因此需要注意散热和温度控制。
射极跟随器是一种基于晶体管放大作用的电子设备，它的工作原理是通过控制晶体管的电流来实现信号的跟随。
射极跟随器具有输出
电阻小、输出信号稳定等优点，常用于音频放大器、信号放大器等电子设备中。
高压mos推挽射极正负脉冲跟随器
高压MOS推挽射极正负脉冲跟随器高压MOS推挽射极正负脉冲跟随器是一种用于高压电路中的重要电子元器件。
它具有正负脉冲跟随功能，可用于直流至交流变换、电源开关、脉冲电路等应用中。
本文将从以下几个方面对高压MOS推挽射极正负脉冲跟随器进行全面介绍。
一、高压MOS推挽射极正负脉冲跟随器的工作原理1. MOS管的工作原理MOS管是一种金属-氧化物-半导体场效应管。
当在MOS管的栅极上施加一个电压，栅极下方的绝缘层上就会形成一个电场，改变了沟道中自由载流子的密度，从而改变了导电性。
这样就可以通过改变栅极电压来控制MOS管的导通和截止。
2. 推挽电路的原理推挽电路是一种由两个互补工作的电子器件（如MOS管、晶体管等）组成的放大电路。
在正半周，一个器件导通，另一个器件截止；在负半周，另一个器件导通，一个器件截止。
这样就可以实现对输入信号的放大和反相输出。
3. 正负脉冲跟随器的原理正负脉冲跟随器是由推挽电路和射极跟随电路组成的。
当输入信号为正脉冲时，推挽电路工作；当输入信号为负脉冲时，射极跟随电路工作。
这样就可以实现对输入信号的正负脉冲跟随。
二、高压MOS推挽射极正负脉冲跟随器的特点1. 高压设计高压MOS推挽射极正负脉冲跟随器可适用于高压电路中，可承受较高的工作电压，具有较强的抗干扰能力。
2. 快速响应该器件具有快速的响应速度，能够实现对输入信号的快速跟随，输出信号稳定。
3. 宽工作温度范围高压MOS推挽射极正负脉冲跟随器能够在较宽的温度范围内工作，适应不同工作环境的需求。
三、高压MOS推挽射极正负脉冲跟随器的应用领域1. 电源开关在电源开关电路中，高压MOS推挽射极正负脉冲跟随器能够对输入信号进行快速放大和反相输出，实现开关动作。
2. 直流至交流变换在直流至交流变换电路中，该器件可以实现对直流信号的变换，将其转换为交流信号输出。
3. 脉冲电路在脉冲电路中，高压MOS推挽射极正负脉冲跟随器可以实现对脉冲信号的跟随和放大，满足不同的脉冲电路需求。
射极跟随器实验报告
射极跟随器实验报告文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）肇庆学院实验二射极跟随器实验报告班别：学号：姓名：指导老师：一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验仪器DZX-1型电子学综合实验装置一个、TDS 1002 示波器一个、数字万用表一个、色环电阻一个、螺丝刀一把、导线若干三、实验原理射极跟随器的原理图如图1所示。
它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
图1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。
1、输入电阻Ri图1电路Ri ＝rbe＋(1＋β)RE如考虑偏置电阻RB 和负载RL的影响，则Ri ＝RB∥[rbe＋(1＋β)(RE∥RL)]由上式可知射极跟随器的输入电阻Ri 比共射极单管放大器的输入电阻Ri＝RB∥rbe 要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图2所示。
图2 射极跟随器实验电路（其中，R L 的测量值为ΩK ，取ΩK ；R 的测量值为ΩK ）即只要测得A 、B 两点的对地电位即可计算出R i 。
2、输出电阻R O 图1电路如考虑信号源内阻R S ，则由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据 即可求出 R O3、电压放大倍数图1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E u +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
射极跟随器
实验五射极跟随器班级：姓名：学号：日期：2015年12月6日地点：实验大楼206室课程名称：模拟电子技术基础指导老师：同组学生姓名：成绩：一、实验目的1、掌握射极跟随器的特性及测试方法；2、进一步学习放大器各项参数测试方法。
二、实验设备与器件1、＋12V直流电源；2、函数信号发生器；3、双踪示波器；4、交流毫伏表；5、直流电压表；6、频率计；7、3DG12×1 (β＝50～100)或9013 电阻器、电容器若干。
三、实验原理射极跟随器的原理图如图5－1所示。
它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
图5－1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。
1、输入电阻R i 图5－1电路R i ＝r be ＋(1＋β)R E如考虑偏置电阻R B 和负载R L 的影响，则 R i ＝R B ∥[r be ＋(1＋β)(R E ∥R L )]由上式可知射极跟随器的输入电阻R i 比共射极单管放大器的输入电阻R i ＝R B ∥r be 要高得多，但由于偏置电阻R B 的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图5－2所示。
图5－2 射极跟随器实验电路R U U U I U R is ii i i -==即只要测得A 、B 两点的对地电位即可计算出R i 。
2、输出电阻R O 图5－1电路βr R ∥βr R be E be O ≈=如考虑信号源内阻R S ，则β)R ∥(R r R ∥β)R ∥(R r R B S be E B S be O +≈+=由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据O LO LL U R R R U +=即可求出 R OL LOO 1)R U U (R -= 3、电压放大倍数图5－1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E V +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
带负反馈环路的射极跟随器原理
带负反馈环路的射极跟随器原理引言带负反馈环路的射极跟随器是一种常见的电子电路，用来实现电压放大和输出阻抗匹配的功能。
本文将介绍射极跟随器的原理，并重点探讨带负反馈环路的作用和优势。
一、射极跟随器的基本原理射极跟随器是由一个晶体管组成的电子电路，其基本原理是输入信号经过晶体管的基极-射极之间的放大作用后，被输出信号跟随。
射极跟随器的输出端与输入端相连，通过负反馈环路的作用，可以有效地将输出信号回馈到输入端，从而实现电压放大和输出阻抗匹配的功能。
二、带负反馈环路的射极跟随器的作用1. 提高电压放大倍数带负反馈环路的射极跟随器能够通过反馈回路将一部分输出信号回馈到输入端，使得输入端的电压得到放大。
这样可以有效地提高射极跟随器的电压放大倍数，从而增强信号的强度和清晰度。
2. 减小非线性失真射极跟随器在工作时，晶体管会产生一定的非线性失真，导致输出信号与输入信号存在差异。
通过带负反馈环路的作用，可以将输出信号回馈到输入端，抵消部分非线性失真，从而减小失真程度，提高信号的准确性和稳定性。
3. 提高输出阻抗匹配射极跟随器的输出阻抗较低，可以有效地匹配负载阻抗，使得信号能够更好地传输到负载上。
带负反馈环路的射极跟随器能够通过反馈回路控制输入电阻，使其与负载阻抗相匹配，从而提高输出阻抗的匹配度和传输效率。
三、带负反馈环路的射极跟随器的优势1. 改善频率响应特性带负反馈环路的射极跟随器能够通过反馈回路控制输入和输出电容，使其在不同频率下具有更好的响应特性。
这样可以使得射极跟随器在不同频率范围内都能够稳定工作，提高信号的传输质量。
2. 提高稳定性和可靠性带负反馈环路的射极跟随器通过反馈回路将一部分输出信号回馈到输入端，使得输入端的电压得到放大。
这样可以有效地提高射极跟随器的稳定性和可靠性，减小温度变化、器件参数漂移等因素对电路性能的影响。
3. 提高功率输出带负反馈环路的射极跟随器可以通过反馈回路控制输出功率，使其在额定范围内稳定输出。
射极跟随器实验报告
射极跟随器实验报告射极跟随器实验报告引言：射极跟随器是一种常用的电子电路，用于放大和跟随输入信号。
在本次实验中，我们将通过搭建射极跟随器电路并进行测试，来探索其工作原理和性能。
一、实验目的本次实验的主要目的是研究射极跟随器的基本原理，探究其放大和跟随输入信号的能力。
具体实验目标包括：1. 理解射极跟随器的工作原理；2. 掌握搭建射极跟随器电路的方法；3. 测试射极跟随器的放大倍数和频率响应；4. 分析射极跟随器的优缺点及应用领域。
二、实验原理射极跟随器是一种基本的放大电路，由一个晶体管和负载电阻组成。
其工作原理是通过将输入信号接到晶体管的基极，通过晶体管的放大作用将信号放大到负载电阻上。
射极跟随器的特点是输入和输出信号具有相同的波形，且输出信号的幅度比输入信号稍小。
三、实验步骤1. 准备实验所需材料和设备，包括晶体管、电阻、电容等；2. 按照电路图搭建射极跟随器电路，注意连接的正确性和稳定性；3. 进行电路的初步调试，确保电路正常工作；4. 测试射极跟随器的放大倍数，将不同幅度的输入信号接入电路，测量输出信号的幅度；5. 测试射极跟随器的频率响应，将不同频率的输入信号接入电路，测量输出信号的幅度；6. 记录实验数据，并进行数据分析。
四、实验结果与分析通过实验测量和数据分析，我们得到了射极跟随器的放大倍数和频率响应曲线。
根据实验数据，我们可以看出射极跟随器在一定范围内具有较好的线性放大能力，并且在一定频率范围内能够保持较为稳定的放大倍数。
五、实验总结射极跟随器是一种常用的电子电路，具有放大和跟随输入信号的能力。
通过本次实验，我们深入了解了射极跟随器的工作原理和性能特点。
实验结果表明，射极跟随器具有较好的放大线性和频率响应特性，适用于许多电子电路中的信号放大和处理任务。
六、实验改进与展望虽然本次实验取得了一定的成果，但仍存在一些改进的空间。
未来的实验中，可以尝试使用不同型号的晶体管和负载电阻，以探究射极跟随器的性能差异。
射极跟随器实验报告
射极跟随器实验报告引言：射极跟随器是一种常见的电子电路，它在电子设备中扮演着关键的角色。
通过实验，我们将探索射极跟随器的工作原理和性能，并进一步了解其在电路中的应用。
实验目的：1.了解射极跟随器的基本原理；2.掌握射极跟随器的电路搭建方法；3.分析射极跟随器的性能参数。
实验材料与设备：1.双极性电源；2.直流电流表；3.两个电容；4.两个电阻；5.两个NPN型晶体管。
实验步骤：1.搭建射极跟随器电路；2.接通电源，调整电压使其在工作范围内；3.测量输入和输出电流，记录数据；4.改变输入电流，测量输出电流变化。
实验结果：通过实验数据的记录与分析，我们得到了以下结果。
1.射极跟随器的工作原理：射极跟随器主要由两个晶体管组成，其中一个晶体管作为输入信号的放大器，将输入信号放大后通过另一个晶体管输出。
这种反馈机制能够实现电压放大以及对输出信号的跟随。
2.电流放大比：我们测量了输入电流和输出电流的比值，即电流放大比。
实验结果显示，射极跟随器可以实现高达200倍的电流放大，这对许多电子设备的工作稳定性和效率至关重要。
3.频率响应：我们还测试了射极跟随器的频率响应。
结果显示，在大部分频率范围内，射极跟随器都表现出良好的线性程度和稳定性。
然而，在一些高频率下，输出信号会有明显的失真，这对于需要高精度信号处理的应用来说是一个挑战。
4.输入电阻与输出电阻：射极跟随器的输入电阻较高，可以减少输入信号对电路的负载影响。
而输出电阻则相对较低，可以提供较低阻抗的输出信号，方便后续电路的接收和处理。
5.温度效应：从实验中我们注意到射极跟随器对温度比较敏感。
在温度波动的情况下，射极跟随器性能可能会发生变化，因此需要注意在设计中考虑温度补偿技术。
结论：通过本次实验，我们深入了解了射极跟随器的工作原理和性能参数。
射极跟随器在电子电路中具有重要的应用，特别是在放大和信号跟随方面。
然而，尽管射极跟随器具有许多优点，但在高频率和温度波动方面仍然存在一些挑战。
实验三 射极跟随器性能
实验三 射极跟随器性能一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验原理射极跟随器的原理图如（图1）所示。
它是一个电压串联负反馈放大电路，它具有输入阻抗高，输出阻抗低，输出电压能够在较大范围内跟随输入电压作线性变化以及输入输出信号同相等特点。
图1 射极跟随器原理图 图2 射极跟随器实验电路射极跟随器的输出取自发射极，故称其为射极输出器。
其特点是：1、 输入电阻i R 高：如（图1）电路E be i R r R )1(β++=如考虑偏置电阻B R 和负载L R 的影响，则)]//)(1(//[L E be B i R R r R R β++=由上式可知射极跟随器的输入电阻R i 比共射极单管放大嚣的输入电阻be B i r R R //=要高的多。
输入电阻的测试方法同单管放大器实验线路如图2所示。
R U U U I U R ib i i i ir -==，即只要测得A 、B 两点的对地电位即可。
2、输出电阻0R 低：如（图1）电路ββbeE ber R r R ≈=//0如考虑信号源内阻s R 则ββ)//(//)//(0B s be E B s be R R r R R R r R +≈+=由上式可知射极跟随器的输出电阻R 。
比共射极单管放大器的输出电阻c R R =0低得多。
三极管的β愈高，输出电阻愈小。
输出电阻0R 的测试方法亦同单管放大器，即先测出空载输出电压0U , 再测接入负载L R 后的输出电压L U ，根据L Lo oL R R R U U +=，即可求出R 。
L LR U U R )1(0-= 3、电压放大倍数近似等于1：如（图1）电路1)//)(1()//)(1(<+++=L E be L E v R R r R R A ββ上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
但它的射极电流仍比基极电流大)1(β+倍，所以它具有一定的电流和功率放大作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在下面整个测试过程中应保持 值不变(即 不变),
3、测量电压放大倍数
接入负载 ，在B点加 正弦信号 ，调节输入信号幅度，用示波嚣观察输出波形 ，在输出最大不失真情况下，用交流毫伏表测 、 值。记入表6－2
表6－2
4、测量输出电阻
接上负载 ，在B点加 正弦信号 ，用示波器观察输出波形，测空载输出电压 ，有负载时输出电压 ，记入表6－3
如考虑信号源内阻 则
由上式可知射极跟随器的输出电阻R。比共射极单管放大器的输出电阻 低得多。三极管的 愈高，输出电阻愈小。
输出电阻 的测试方法亦同单管放大器，即先测出空载输出电压 ,
再测接入负载 后的输出电压 ，根据 ，即可求出R。
3、电压放大倍数近似等于1：如（图1）电路
上式说明射极跟随器的电压放大倍数小于近于1，且为正值。这是深度电压负反馈的结果。但它的射极电流仍比基极电流大 倍，所以它具有一定的电流和功率放大作用。
2、分析射极跟随器的性能和特点。
三、实验仪器:
1、双通道毫伏表(DF2170B)
2、信号发生器(SG1630)
3、双踪示波器(YB4320)
4、拟电路实验箱(THM.4)
5、万用表(MF47)
四、实验内容
1、按图2连接电路
2、静态工作点的调整
接通+12V电源，在B点加入 正弦信号 ，输出端用示波器观察波形，反复调整Rw及信号源的输出幅度。使在示波器的屏幕上得到一个最大不失真的输出波形，然后置 ，用直流电压表测量晶体管各电极对地电位，将测得数据记入表6－1
表6－3
5、测输入电阻
在A点加 的正弦信号 ，用示波器观察输出波形，用交流毫伏表分别测出A、B点对地的电位 、 ，记入表6－4。
表6－4
6、测试跟随特性
接入负载 ，在B点加入 正弦信号 ，并保持不变，逐渐增大信号 幅度，用示波器观察输出波形直至输出波形达最大不失真，测量对应的 值，记入表6－5
表6－5
射极跟随器的输出取自发射极，故称其为射极输出器。其特点是：
1、输入电阻 高：如（图1）电路
如考虑偏置电阻 和负载 的影响，则
由上式可知射极跟随器的输入电阻Ri比共射极单管放大嚣的输入电阻 要高的多。
输入电阻的测试方法同单管放大器实验线路如图2所示。
，即只要测得A、B两点的对地电位即可。
2、输出电阻 低：如（图1）电路
实验六 射极跟随器性能
一、实验目的
1、掌握射极跟随器的特性及测试方法
2、进一步学习放大器各项参数测试方法
二、实验原理
射极跟随器的原理图如（图1）所示。它是一个电压串联负反馈放大电路，它具有输入阻抗高，输出阻抗低，输出电压能够在较大范围内跟随输入电压作线性变化以及输入输出信号同相等特点。
图1射极跟随器原理图图2射极跟随器实验电路
7、测试频率响应特性
保持输入信号 幅度不变，改变信号源频率，用示波器观察输出波形，用交流毫伏表测量不同频率下的输出电压 值，记入表6－6。
表6－6
(KHz)
五、预习要求
1、复习射极跟随器的工作原理及其特点。
2、根据图2的元件参数值估算静态工作点，并画出交、直流负载线。
六、实验报告
1、整理实验数据，并画出曲线 及 曲线。
