实验五 射极跟随器

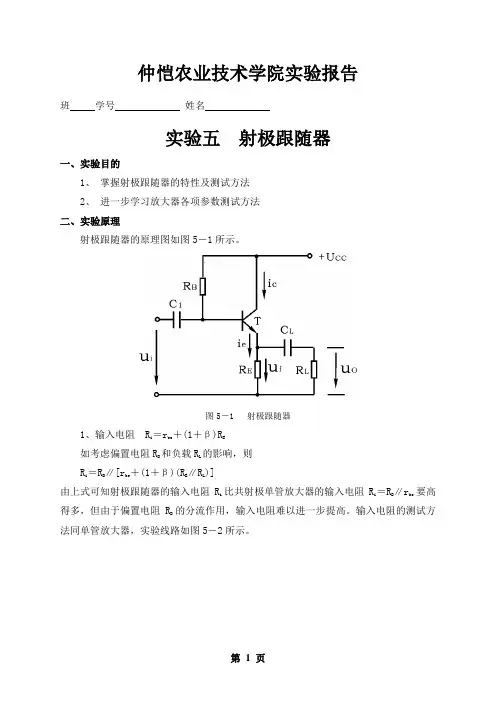

仲恺农业技术学院实验报告班 学号 姓名_____________实验五 射极跟随器一、实验目的1、 掌握射极跟随器的特性及测试方法2、 进一步学习放大器各项参数测试方法 二、实验原理射极跟随器的原理图如图5－1所示。
图5－1 射极跟随器1、输入电阻 R i ＝r be ＋(1＋β)R E如考虑偏置电阻R B 和负载R L 的影响，则 R i ＝R B ∥[r be ＋(1＋β)(R E ∥R L )]由上式可知射极跟随器的输入电阻R i 比共射极单管放大器的输入电阻R i ＝R B ∥r be 要高得多，但由于偏置电阻R B 的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图5－2所示。
图5－2 射极跟随器实验电路R U U U I U R is ii i i -==即只要测得A 、B 两点的对地电位即可计算出R i 。
2、输出电阻R O 图5－1电路βr R ∥βr R be E be O ≈=如考虑信号源内阻R S ，则 β)R ∥(R r R ∥β)R ∥(R r R B S beE B S be O +≈+= 由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据O LO LL U R R R U +=即可求出 R OL LOO 1)R U U (R -= 3、电压放大倍数图5－1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E V +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
但它的射极电流仍比基流大(1＋β)倍， 所以它具有一定的电流和功率放大作用。
4、电压跟随范围电压跟随范围是指射极跟随器输出电压u O 跟随输入电压u i 作线性变化的区域。
2.4 射极跟随器
点击Edit Analysis按钮，将Edit time修 改为0.01。 选择Group all traces on plot选项。 同时在Output variables页中选择节点4为 分析变量。 最后点击Simulate按钮，则仿真结果如图 2.4.6所示。
图2.4.6 节点4参数扫描仿真结果
输入波形
输出波形
图2.4.2 射极跟随器 输入输出波形
4. 电压跟随范围 电压跟随范围是指射极跟随器输出电压
uo跟随输入电压ui作线性变化的区域。当ui 超过一定范围时，uo便不能跟随ui作线性变 化，即uo波形产生了失真。
为了使输出电压uo正、负半周对称，静态工 作点应选在交流负载线中点，测量时可直 接用示波器读取 uo 的峰-峰值，即电压跟随 范围；或用交流毫伏表读取Uo的有效值，则 电压跟随范围 UoP－P＝2 2 Uo
2.4 射极跟随器
2.4.1 射极跟随器工作原理
射极跟随器的原理图如图2.4.1所示。 它 是一个电压串联负反馈放大电路，具有输入电 阻高，输出电阻低，电压放大倍数接近于1， 输出电压能够在较大范围内跟随输入电压作线 性变化以及输入、输出信号同相等特点。
图2.4.1 射极跟随器
1,输入电阻 i 输入电阻R 输入电阻 Ri＝rbe＋(1＋β)(RE1+R E2) 如考虑偏置电阻RB(RB)和负载RL(RL)的影响，则 Ri＝RB∥[rbe＋(1＋β)(RE∥RL)] 由上式可知射极跟随器的输入电阻Ri比共发射极 单管放大器的输入电阻Ri＝RB∥rbe要高得多，但 由于偏置电阻RB的分流作用，输入电阻难以进一 步提高。
(1 +β)(R E ∥ R L ) Au = rbe +(1 +β)(R E ∥ R L ) ≤1 关系式。
射极跟随器
作者：吴俊东射随，是我们通常对射极跟随器的简称，其实也就是共集电极放大器，它的特点：1、晶体管射随电路具有较高的输入阻抗和较低的输出阻抗--基极回路电阻的1/1+β(β是晶体管的直流放大系数，也就是三极管规格书中的hFE,BC857AW正常工作时为250)，具有隔离阻抗变换的作用。
2、电流增益很大，Ie=Ib(1+β)。
3、电压增益接近1，输入信号与输出信号同相，大小基本相等，这也是射随名字的由来。
由于射随的这几个特点，我们将其用在例如中放VIDEO输给DECODER，DECODER 的AV OUT等电路，弥补原先器件输出电流小，带载能力不足的缺点，减少后级电路对前级电路的影响,从而达到增强电路的带负载能力和前后级阻抗匹配,射随器同时还可以隔离逆向干扰，一路信号可以通过两个射随分成两路，而不会互相干扰，所以AV OUT，AUDIO OUT 也经常使用这个电路。
目前我们常用的射随电路根据使用PNP或NPN三极管也有两种形式：A、PNP图1上面这个电路经常用于我们的AV OUT电路。
输入信号VIDEO IN波形变高时，三极管截止，VCC通过R1给C1充电；输入信号VIDEO IN波形变低时，三极管导通，C1通过导通的三极管对地放电。
电路形式看似很简单，器件不多，但如果器件使用不当的话，很容易造成输出波形失真：1、电容C1：C1在这个电路中起着仅次于三极管的作用。
电容的特性直观的说就是会保持电容两端电压不突变，电容量越大，这个阻止电压突变的能力就越强。
而通常我们说的通交流隔直流，可以通过这个公式来分析：电路中电容的容抗Xc=1/2πf C ，其中f为信号的频率，C为电容量的大小。
那么也就是说，当C不变时，频率越高，容抗Xc越小，那么电流越大，信号越容易通过。
那么为什么直流会被隔离呢？直流电平，相当于f=0,这时候容抗Xc=无穷大，相当于开路，信号自然无法传送过去了。
当f不变时，C越大，容抗Xc越小，那么电流越大，信号越容易通过。
静态工作点稳定的放大器射极跟随器
射极跟随器输出
具有低输出阻抗和高输入 阻抗，使得负载对放大器 性能影响较小。
STEP 03
电压负反馈
通过引入电压负反馈，减 小放大器的失真和噪声。
信号从射极跟随器的发射 极输出，通过负载电阻将 电流转换为电压。
偏置电路和稳定电路
01
02
03
偏置电路
为晶体管提供合适的静态 工作点，使放大器在正常 工作范围内。
频率响应பைடு நூலகம்失真度
频率响应定义
频率响应是指放大器对不同频率信号的放大能力，通常以 幅频特性和相频特性来表示。
失真度定义
失真度是指放大器输出信号与输入信号相比的失真程度， 通常以谐波失真、互调失真等指标来衡量。
影响因素
频率响应和失真度受到晶体管参数、电路拓扑、电源电压 等因素的影响。
提高方法
通过采用宽带运放、补偿电路等技术手段，可以扩展放大 器的频带宽度；通过优化电路参数、采用负反馈等技术手 段，可以降低放大器的失真度。
静态工作点稳定的放 大器射极跟随器
• 引言 • 静态工作点稳定原理 • 放大器射极跟随器的电路结构 • 放大器射极跟随器的性能指标 • 静态工作点稳定放大器射极跟随器的设计 • 静态工作点稳定放大器射极跟随器的应用
目录
Part
01
引言
目的和背景
深入了解射极跟随器的工 作原理和特点
探讨射极跟随器在放大器 设计中的重要性
从而提高放大器的线性度。
02
减小失真
当输入信号幅度较大时，如果静态工作点不稳定，晶体管可能会进入饱
和或截止区，导致输出信号失真。稳定的静态工作点可以减小这种失真。
03
提高放大器的稳定性
稳定的静态工作点可以减小温度、电源电压等外部因素对放大器性能的
实验二射极跟随器
1、静态工作点的调整
接通＋12V直流电源，在B点加入f＝1KHz正 弦信号ui，输出端用示波器监视输出波形，反复 调整RW及信号源的输出幅度，使在示波器的屏幕 上得到一个最大不失真输出波形，然后置ui＝0， 用直流电压表测量晶体管各电极对地电位，将测 得数据记入表2－1。
UE(V)
表2－1
UB(V) UC(V) IE（mA）
表2－3
U0（V）
UL（V）
RO(KΩ)
4、测量输入电阻Ri
在A点加f＝1KHz的正弦信号uS，用示波器监 视输出波形，用交流毫伏表分别测出A、B点对地 的电位US、Ui，记入表2－4。
表2－4
US（V）
Ui入负载RL＝1KΩ，在B点加入f＝1KHz正弦 信号ui，逐渐增大信号ui幅度，用示波器监视输 出波形直至输出波形达最大不失真，测量对应的 UL值，记入表2－5。
实验目的
掌握射极跟随器的特性及测试方法 进一步学习放大器各项参数测试方法
实验设备与器件
1、＋12V直流电源 2、函数信号发生器
3、双踪示波器
4、交流毫伏表
5、直流电压表
6、频率计
7、3DG12×1 (β＝50～100)或9013
电阻器、电容器若干。
实验内容
1、静态工作点的调整 2、测量电压放大倍数Av 3、测量输出电阻R0 4、测量输入电阻Ri 5、测试跟随特性
2、测量电压放大倍数Av
接入负载RL＝1KΩ，在B点加f＝1KHz正弦信 号ui，调节输入信号幅度，用示波器观察输出波 形uo，在输出最大不失真情况下，用交流毫伏表 测Ui、UL值。记入表2－2。
表2－2
Ui（V） UL（V）
AV
3、测量输出电阻R0
