Packet Tracer 5.3模拟搭建FTP服务器、客户机

packet tracer基本操作步骤

packet tracer基本操作步骤1. [什么是packet tracer]Packet Tracer 是由思科公司推出的一种网络仿真器，能够模拟各种网络设备的工作状态，对于网络工程师或网络爱好者具有很高的实用性。

Packet Tracer 可以模拟局域网（LAN）、广域网（WAN）、无线局域网（WLAN）三种网络环境，并支持模拟路由器、交换机、集线器、计算机、服务器等多个网络设备。

2. [如何进入packet tracer界面]打开电脑，点击桌面上的Packet Tracer 图标，等待软件加载即可进入Packet Tracer 界面。

3. [如何创建网络拓扑图]在Packet Tracer 界面打开工作空间，点击左边的“End Devices”栏，可以看到尚未连线的各种设备，将自己想要加入网络的设备拖入工作空间，然后在同一栏里找到“Connections”，鼠标点击该图标。

在工作空间中点选要连线的两个设备，它们之间会自动生成一条网线，表示它们之间建立了一条连接。

若要为设备添加更多网线，就重复上述操作。

4. [如何配置设备]先选定要配置的设备，点击并打开“CLI Command”窗口，输入指令（如配置IP 地址），单机“Enter”键，完成配置。

5. [如何验证网络环境是否配置完成]在Packet Tracer 中，可通过以下命令查看是否配置成功：- 确认“IP 地址”是否正确；- 在一台电脑（PC）中通过ping 指令PING 另外一台电脑的IP 地址，可以通过回显确认两台电脑之间是否存在网络连接。

6. [如何保存所建立的网络拓扑图]在Packet Tracer 界面中，选择“File”菜单，点击“Save”或“Save As”，保存网络拓扑图。

7. [如何在网络拓扑图中建立交换机]在Packet Tracer 工具栏中，选择“Switches”，选择要添加的交换机，拖动至工作空间，将计算机、服务器等其他设备直接拖到交换机上，即可自动完成两个设备的连接。

Cisco Packet Tracer服务器配置_DHCP_DNS_FTP_EMAIL_WEB

Cisco Packet Tracer服务器配置_DHCP_DNS_FTP_EMAIL_WEB一、实验环境Cisco Packet Tracter 5.3版软件二、实验目的1、DHCP服务配置及测试2、DNS服务配置及测试3、WEB服务配置及测试4、FTP服务配置及测试5、电子邮件服务配置及测试6、远程终端服务配置及测试三、实验内容(包括主要程序流程和说明，程序分工说明)1)网络服务逻辑模式设计图图(一)图(一)共由五个服务器(WEB服务器、MAIL服务器、FTP服务器、DNS服务器、DHCP服务器)、一个交换机(2960-24)、两个客户机(PC0、PC1)和7根双绞线组成，连接状态正常～2)五台服务器IP配置分别单击服务器(DHCP、DNS、FTP、MAIL、WEB)——单击Desktop——单击IP Configuration——设置 IP Address(Subnet Mask为默认值)3)DHCP服务器配置配置DHCP服务器，关闭在此服务器上的DNS、FTP、MAIL、WEB服务(Service)，其他服务不变，操作过程如下:先单击Config，在单击左侧DHCP，如图:图(二)————————————————————————————————————— Service(服务状态):On(开)DNS 服务器地址:192.168.1.2 (设置要访问的DNS服务器地址) Start IP Address(开始IP地址):192.168.1.6 (设置本192.168.1.0网段客户端自动申请到的IP地址尾数从6开始)Subnet Mask(默认子网网关):Maximum number of Users(子网最大客户端量):50TFTP Server():0.0.0.0 (默认值)—————————————————————————————————————设置好后，单击Save(保存)。

单击左侧DNS，DNS Service 设置为 off，其他不变:单击左侧MAIL，SMTP Service、POP3 Service 设置为 off，其他不变:单击左侧FTP，Service 设置为 off，其他不变:4)DNS服务器配置配置DNS服务器，关闭在此服务器上的DHCP、FTP、MAIL、WEB服务(Service)，其他服务不变，操作过程类似于DHCP配置过程，在此只针对DNS配置:————————————————————————————————————— DNS Service(服务状态):On(开)分别添加5个Resource Records Name(资源记录名)和Address(地址)，每次添加最后要点击Add(添加)到文本区域里，添加完后点击Save(保存)。

网络设备模拟器Packet_Tracer教程

网路设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (1)第二章交换机的基本配置与管理 (2)第三章交换机的端口配置与管理 (3)第四章交换机的Telnet远程登陆配置 (5)第五章交换机的端口聚合配置 (7)第六章交换机划分Vlan配置 (9)第七章三层交换机基本配置 (12)第八章利用三层交换机实现VLAN间路由 (13)第九章快速生成树配置 (16)第十章路由器的基本配置 (19)第十一章路由器单臂路由配置 (21)第十二章路由器静态路由配置 (23)第十三章路由器RIP动态路由配置 (25)第十四章路由器OSPF动态路由配置 (29)第十五章路由器综合路由配置 (32)第十六章标准IP访问控制列表配置 (35)第十七章扩展IP访问控制列表配置 (37)第十八章网络地址转换NA T配置 (40)第十九章网络端口地址转换NAPT配置 (42)第一章认识Packet Tracer软件Packet Tracer介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。

●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。

学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。

实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。

FTP服务器的搭建与实现

FTP服务器的搭建与实现FTP（File Transfer Protocol）是一种常用的文件传输协议，它可以在不同设备之间进行文件传输，方便而快捷。

搭建一个FTP服务器，可以帮助大家更方便地传输文件，提高工作效率。

本文将介绍如何搭建和实现一个FTP服务器。

首先需要选择一个操作系统，比如Windows、Linux等。

不同的操作系统搭建FTP服务器的步骤略有不同，但大体相同。

本文以Linux操作系统为例，介绍如何搭建FTP服务器。

在Linux操作系统中，可以使用vsftpd软件搭建FTP服务器。

使用以下命令安装vsftpd软件：sudo apt-get install vsftpd安装完成后，需要配置FTP服务器。

可以使用以下命令来编辑vsftpd 的配置文件：sudo nano /etc/vsftpd.confanonymous_enable：设置为“NO”，禁止匿名访问。

local_enable：设置为“YES”，允许本地用户登录。

local_root：设置为用户家目录，即登录后所在的目录。

chroot_local_user：设置为“YES”，将用户限制在其家目录中。

write_enable：设置为“YES”，允许上传文件。

dirmessage_enable：设置为“YES”，在用户登录时显示目录信息。

use_localtime：设置为“YES”，使用本地时间。

修改完配置文件后，使用以下命令重启vsftpd服务：sudo service vsftpd restart创建用户并设置密码在Linux系统中，可以使用以下命令创建用户并设置密码：登录FTP服务器可以使用任何支持FTP协议的客户端连接到FTP服务器，输入用户名和密码即可登录。

例如，在Windows系统中，可以使用FlashFXP客户端，在Linux系统中可以使用lftp客户端。

具体操作可参考相关软件的使用说明。

上传和下载文件在登录FTP服务器后，可以进行文件上传和下载操作。

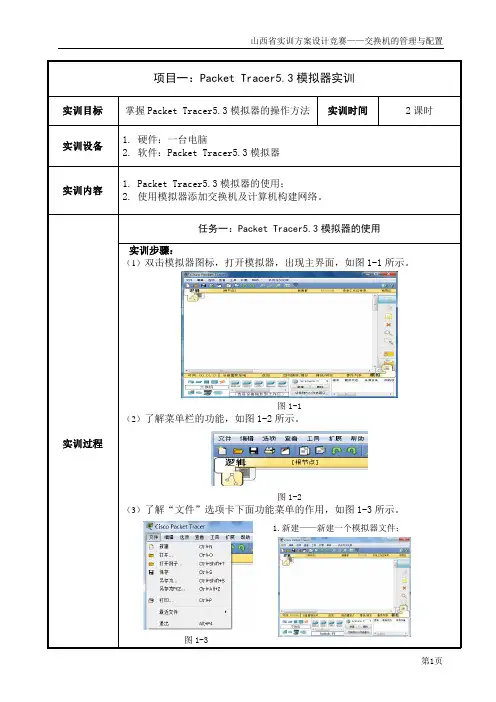

项目一：Packet Tracer5.3模拟器实训

图1-1了解菜单栏的功能，如图1-2所示。

图1-2了解“文件”选项卡下面功能菜单的作用，如图1-3所示。

4.保存——为保存目前文件到模拟器默认文件夹；另存为——为保存目前文件到自己选定的文件夹，通常我们用“另存为”来指定存盘地址。

5.“打印”为打印当前的拓扑结构图。

出现下图之4）了解“编辑”选项卡下面功能菜单的作用，如图1-4所示。

）了解“查看”选项卡下面功能的作用。

了解快捷栏的使用，鼠标指到图标上的时候会出现中文说明。

功能与选项卡中的一3. “隐藏”功能菜单，主要隐藏我们不需要的界面，一般不建议改动。

4. “字体”功能界面主要改动的是界面字体的大小，默认的字体大小为8 1.“缩放”为缩放下方主界面区的设备的大小2. “工具栏”选项卡中，前面打钩的是显示，取消打钩的为取消显示。

）在一个设备上双击即可打开一个设备的配置界面（以Packet Tracer 5.3非常简明扼要，白色的工作区显示得非常明白，工作区上方是菜单栏和工具栏，工作区下方是网络设备、计算机、连接栏，工作区右侧选择、删除设步骤一：在设备工具栏内先找到要添加交换机和计算机类别，然后从设备区中添加型号交换机和三台PC机。

如图2-1所示。

图2-2Packet Tracer 5.3有很多连接线，每一种连接线代表一种连接方式：控制台连接、双绞线交叉连接、双绞线直连连接、光纤、串行DCE及串行DTE等连接方式供我们选择。

这里我们将交换机Switch1与PC1和PC2用直通线连接，配置机与交换机用配置线连接。

注意：红色表示该连接线路不通，绿色表示连接通畅。

如图2-3图2-5步骤五:使用PDU 单元测试PC 机与交换机的连通性直通线配置线中等职业学校开设计算机网络技术这一课程，着重培养学生的实践能力和创新能力，但在很多学校仍然存在缺乏相关实训基地或网络实训室相关设备型号上有很大的差异，导致以技能和岗位培养为特色的教学实践无法顺利进行，教师在教学实践中普遍存在着重理论轻实践的现象，偏离了职业教育的核心范畴，为此，结合很多网络培训学院培训体系，借助Packet Tracer5.3模拟器软件强化学生的实践能力，这样很好的解决了教与学这一环节中存在着的大问题，从而大大提高了学生的学习兴趣。

Cisco Packet Tracer服务器配置_邮件传送_ftp_web_email_dns_dhcp图解资料

C i s c o P a c k e tT r a c e r服务器配置_邮件传送_f t p_w e b_e m a i l_d n s_d h c p图解一、实验环境Cisco Packet Tracter 5.3版软件二、实验目的1、DHCP服务配置及测试2、DNS服务配置及测试3、WEB服务配置及测试4、FTP服务配置及测试5、电子邮件服务配置及测试6、远程终端服务配置及测试三、实验内容（包括主要程序流程和说明，程序分工说明）1）网络服务逻辑模式设计图图（一）图（一）共由五个服务器（WEB服务器、MAIL服务器、FTP服务器、DNS服务器、DHCP服务器）、一个交换机（2960-24）、两个客户机（PC0、PC1）和7根双绞线组成，连接状态正常！2）五台服务器IP配置分别单击服务器（DHCP、DNS、FTP、MAIL、WEB）——单击Desktop——单击IP Configuration——设置IP Address（Subnet Mask为默认值）3）DHCP服务器配置配置DHCP服务器，关闭在此服务器上的DNS、FTP、MAIL、WEB服务（Service），其他服务不变，操作过程如下：先单击Config，在单击左侧DHCP，如图：图（二）—————————————————————————————————————Service（服务状态）：On（开）DNS 服务器地址：192.168.1.2 （设置要访问的DNS服务器地址）Start IP Address（开始IP地址）：192.168.1.6 （设置本192.168.1.0网段客户端自动申请到的IP地址尾数从6开始）Subnet Mask（默认子网网关）:Maximum number of Users（子网最大客户端量）：50TFTP Server（）：0.0.0.0 （默认值）—————————————————————————————————————设置好后，单击Save（保存）。

Packet_Tracer5.3教程

网路设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (1)第二章交换机的基本配置与管理 (2)第三章交换机的Telnet远程登陆配置 (3)第四章交换机划分Vlan配置 (5)第五章利用三层交换机实现VLAN间路由 (7)第六章快速生成树配置 (9)第七章路由器的基本配置 (12)第八章路由器单臂路由配置 (14)第九章路由器静态路由配置 (16)第十章路由器RIP动态路由配置 (18)第十一章路由器OSPF动态路由配置 (21)第十二章路由器综合路由配置 (24)第十三章标准IP访问控制列表配置 (27)第十四章扩展IP访问控制列表配置 (29)第十五章网络地址转换NA T配置 (32)第十六章网络端口地址转换NAPT配置 (34)第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。

●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。

学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。

实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。

实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。

实验2在PACKET TRACER 5.3配置 VLAN及VTP

实验二在PACKET TRACER 5.3 中配置VLAN及VTP【实验目的】掌握VLAN及VTP的配置方法【实验环境】安装好PACKET TRACER 5.3 的计算机一台【实验重点及难点】重点学习掌握在PACKET TRACER 5.3配置VLAN及VTP。

【实验内容】按上图拓扑结构完成：VLAN及VTP的配置要求：处于相同VLAN的设备能够互相访问，不同VLAN的访问超时【实验步骤与结果】首先，打开软件。

1.添加本次需要用到的模拟器件添加2台交换机和4台主机添加2台交换机添加4台主机2.用交叉线将2台交换机连线起来，接口任选3.用直通线将PC0，PC1和switch0相连，接口任选同样也用直通线将PC2，PC3和switch1相连接口任选4.左键点击PC0，在对话框中选择IpCongfiguration5.给PC0配置相应的IP地址，掩码和网关同理,依次给PC1,PC2，PC3配置相应的IP地址，掩码和网关这样，主机的IP地址我们就配置好了。

a.点击switch0，进入到配置页面进行初配置，如进入特权模式，全局模式进入到接口Fa0/1接口，将接口模式配置为access进入到接口Fa0/2接口，将接口模式配置为access进入到接口Fa0/5接口，将接口模式配置为trunkb.同理，点击switch1，进入配置页面进行初配置，如进入特权模式，全局模式进入到接口Fa0/1接口，将接口模式配置为access进入到接口Fa0/2接口，将接口模式配置为access进入到接口Fa0/5接口，将接口模式配置为trunk这个网络的基本配置就结束了，下面验证一下几台主机的互通性7.验证几台主机的互通性点击打开PC0，在对话框中选择runPing一下其他3台主机的地址，看收到reply还是请求超时8.关于vlan和vtp的实验由于VTP有3种模式，所以在此再添加1台交换机，switch2用交叉线将switch2和switch0，switch1相连，接口任选点击switch0，ping入到其fa0/10接口，并设置接口模式为trunk。

附录二CiscoPacketTracer5.3使用简介

附录二CiscoPacketTracer5.3使用简介附录二Cisco Packet Tracer5.3使用简介Packet Tracer是Cisco公司为思科网络技术学院开发的一款模拟软件，可以用来模拟CCNA的实验，我们也以此做为模拟软件来进行我们的实验。

下面按四个方面对该软件做简单介绍：1、基本本界面；2、选择设备，为设备选择所需模块并且选用合适的线型互连设备；3、配置不同设备；4、测试设备的连通性，并在simulation式下跟踪数据包，查看数据包的详细信息。

1、首先是Packet Tracer5.3的基本界面界面如下边图1所示图1 Packet Tracer5.3基本界面2、选择设备，为设备选择所需模块并且选用合适的线型互连设备我们在工作区中添加一个2620XM路由器。

首先我们在设备类型库中选择路由器，特定设备库申单击2620XM路由器，然后在工作区中单击一下就可以把2600XM路由器添加到工作区中了。

我们用同样的方式再添加一个2950-24交换机和两台PC。

如图2.2所示：图2 设备添加接下来我们要选取合适的线型将设备连接起来，我们可以跟据设备间的不同接口选择特定的线型来连接，当然如果我们只是想快速的建立网络拓扑而不考虑线型选择时我们可以选择自动连线，如图3所示：图3 线缆类型自左往右依次是：总动选择、控制线、直通线、交叉线、光缆、电话线、DCE串行线、DTE串行线在连接完路由器和PC之后，再连接路由器与交换机时提示出错，如图4：图4 出错信息出错的原因是路由器上没有合适的端口，如图5所示：图5 Cisco2620XM接口面板默认的2620XM有三个端口，刚才连接PC0已经被占去了ETHERNET0/0，Console口和AUX口自然不是连接交换机的，所以会出错，因此我们在设备互连前要添加所需的模块（注意添加前关闭电源，添加完成后再打开电源）。

我们为Router0添加NM-4E模块(添加到空缺处即可，删除时拖回原处)。

1.6 Cisco Packet Tracer5.3模拟器使用简介.

该模拟器最大的好处在于可以单步仿真，看到数据包的走向，分析网络互联中出现的各种问题以及故障。
Cisco Packet Tracer5.3模拟器使用简介模拟器的界面
Cisco Packet Tracer5.3模拟器使用简介模拟器的模拟
Cisco Packet Tracer5.3模拟器使用简介模拟器模拟模拟捕获数据包
Cisco Packet T网交换机和路由器的配置与管理
Cisco Packet Tracer5.3
模拟器使用简介
Cisco Packet Tracer5.3模拟器使用方法
Cisco Packet Tracer5.3模拟器使用简介模拟器介绍
该模拟器以思科的基本网络互联设备为基础，可以完成简单以及较复杂的网络工程项目的模拟，包括了网络工程的整个拓扑结构，工程中所用到的交换机以及路由器的命令行配置以及调试，还可以进一步模拟无线网络。
Cisco Packet Tracer5.3模拟器使用简介模拟器模拟捕获到数据包详细信息
Cisco Packet Tracer5.3模拟器使用简介模拟器模拟PC机的配置界面
Cisco Packet Tracer5.3模拟器使用简介模拟器模拟路由器的配置界面

网络仿真器Packet Tracer 5.3的使用实验报告

实验五Packet Tracer 5.3的使用一. 实验目的1.掌握Packet Tracer 5.3的使用2.掌握CISCO路由器/交换机的基本配置命令二. 实验内容1.Pa cket Tracer 5.3的基本使用2.Packet Tracer创建网络拓扑三. 实验环境Packet Tracer 5.3以上版本。

四. 实验步骤实验内容(一) Packet Tracer5.3的使用及常用命令的使用1.添加一个模块化的路由器，单击Packet Tracer 5.0的工作区中刚添加的路由器，在弹出的配置窗口上添加一些模块：图一（1）以下6个为各型号路由器：（2）下图是各种型号的交换器：（3）下图是各种类型的连接线，第一个是软件自动选择连接类型的线：（4）下图是终端设备，在我们的实验中只使用第一个PC机，用于测试用：默认情况下，路由器的电源是打开的，添加模块时需要关闭路由器的电源，单击图一箭头所指的电源开关，将其关闭，路由器的电源关闭后绿色的电源指示灯也将变暗。

图二添加所需要的模块在“MODULES”下寻找所需要的模块，选中某个模块时会在下方显示该模块的信息。

然后拖到路由器的空插槽上即可。

图三各种模块添加完成，打开路由器的电源图四添加一计算机，其RS-232与路由器的Console端口相连点击图中的图标，然后选择所表示的线缆，其中的一端与计算机的R S-232接口相连，另外一端与路由器的Console端口相连。

然后点击计算机，然后选择“桌面”选项，然后在其中双击”终端”图标，然后出现下图提示。

图五用计算机的终端连接路由器点击确定后出现下图所示界面。

首先按回车后，系统提示是否使用配置对话框配置，这里选择”no”。

图六实验环境搭建完成2.下面开始路由器的基本配置。

3.路由器的几种模式：User mode(用户模式)、Privileged mode（特权模式）、Global configuration mode(全局配置模式)、Interface mode(接口配置模式)、Subinterface mode(子接口配置模式)、Router configuration mode （路由配置模式）。

服务器ftp搭建教程

服务器ftp搭建教程服务器FTP搭建教程FTP（File Transfer Protocol）是一种用于在计算机之间进行文件传输的协议。

在服务器上搭建FTP，可以方便地在服务器和客户端之间进行文件传输和共享。

下面是一个简单的服务器FTP搭建教程。

1. 首先，确保你已经拥有一个可用的服务器，如CentOS、Ubuntu等。

打开终端，通过ssh登录到你的服务器。

2. 在终端中，输入以下命令安装FTP服务器软件：- 对于CentOS系统，输入：`sudo yum install vsftpd -y`- 对于Ubuntu系统，输入：`sudo apt-get install vsftpd -y`3. 安装完成后，输入以下命令启动FTP服务器：- 对于CentOS系统，输入：`sudo systemctl start vsftpd`- 对于Ubuntu系统，输入：`sudo service vsftpd start`4. 配置FTP服务器。

你可以通过编辑以下配置文件来配置FTP服务器：- 对于CentOS系统，输入：`sudo vi /etc/vsftpd/vsftpd.conf`- 对于Ubuntu系统，输入：`sudo vi /etc/vsftpd.conf`在配置文件中，你可以修改FTP服务器的工作目录、允许匿名登录、限制用户访问等等。

具体配置方式可以参考配置文件中的注释。

5. 开放FTP端口。

默认情况下，FTP服务器的数据端口为20，控制端口为21。

你需要确保这些端口是开放的。

可以通过修改防火墙规则或路由器设置来实现。

6. 创建FTP用户。

可以使用以下命令创建FTP用户：- 对于CentOS系统，输入：`sudo useradd -m ftpuser`- 对于Ubuntu系统，输入：`sudo adduser ftpuser`输入以上命令后，系统会提示你输入密码和其他信息。

按照提示操作即可创建用户。

网络设备模拟器PacketTracer教程

网络设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (2)第二章交换机的基本配置与管理 (3)第三章交换机的端口配置与管理 (5)第四章交换机的Telnet远程登陆配置 (7)第五章交换机的端口聚合配置 (9)第六章交换机划分Vlan配置 (12)第七章三层交换机基本配置 (15)第八章利用三层交换机实现VLAN间路由 (17)第九章快速生成树配置 (20)第十章路由器的基本配置 (23)第十一章路由器单臂路由配置 (26)第十二章路由器静态路由配置 (28)第十三章路由器RIP动态路由配置 (31)第十四章路由器OSPF动态路由配置 (34)第十五章路由器综合路由配置 (37)第十六章标准IP访问控制列表配置 (41)第十七章扩展IP访问控制列表配置 (44)第十八章网络地址转换NA T配置 (47)第十九章网络端口地址转换NAPT配置 (50)第二十章交换机端口安全 (53)第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。

●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。

学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址(相同网段)；4、验证pc机间可以互通。

实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。

Cisco Packet Tracer服务器配置_邮件传送_ftp_web_email_dns_dhcp图解资料

C i s c o P a c k e tT r a c e r服务器配置_邮件传送_f t p_w e b_e m a i l_d n s_d h c p图解一、实验环境Cisco Packet Tracter 5.3版软件二、实验目的1、DHCP服务配置及测试2、DNS服务配置及测试3、WEB服务配置及测试4、FTP服务配置及测试5、电子邮件服务配置及测试6、远程终端服务配置及测试三、实验内容（包括主要程序流程和说明，程序分工说明）1）网络服务逻辑模式设计图图（一）图（一）共由五个服务器（WEB服务器、MAIL服务器、FTP服务器、DNS服务器、DHCP服务器）、一个交换机（2960-24）、两个客户机（PC0、PC1）和7根双绞线组成，连接状态正常！2）五台服务器IP配置分别单击服务器（DHCP、DNS、FTP、MAIL、WEB）——单击Desktop——单击IP Configuration——设置IP Address（Subnet Mask为默认值）3）DHCP服务器配置配置DHCP服务器，关闭在此服务器上的DNS、FTP、MAIL、WEB服务（Service），其他服务不变，操作过程如下：先单击Config，在单击左侧DHCP，如图：图（二）—————————————————————————————————————Service（服务状态）：On（开）DNS 服务器地址：192.168.1.2 （设置要访问的DNS服务器地址）Start IP Address（开始IP地址）：192.168.1.6 （设置本192.168.1.0网段客户端自动申请到的IP地址尾数从6开始）Subnet Mask（默认子网网关）:Maximum number of Users（子网最大客户端量）：50TFTP Server（）：0.0.0.0 （默认值）—————————————————————————————————————设置好后，单击Save（保存）。

网络设备模拟器PacketTracer教程

网络设备模拟器PacketTracer教程简介网络设备模拟器（PacketTracer）是思科公司开发的一款用于网络设备模拟和网络教育的工具。

它能够模拟复杂的网络环境，让用户进行网络拓扑的设计、网络设备的配置和网络故障的排除等操作。

本文将介绍PacketTracer的基本使用方法和一些常用功能。

安装PacketTracer要使用PacketTracer，首先需要从思科公司官方网站下载并安装它。

请确保从可靠的来源下载安装包，以避免安全问题。

创建网络拓扑在打开PacketTracer后，可以看到左侧的设备面板，可以选择各种网络设备进行拖拽。

选中一个设备后，将其拖拽到工作区域，可以开始构建网络拓扑。

在工作区域，可以通过拖拽连接线将设备连接起来，形成一个完整的网络拓扑。

可以使用导航栏上的选项来缩放、移动和旋转拓扑，以方便查看和布置设备。

配置设备一旦拓扑图创建好了，就可以开始对设备进行配置。

双击设备图标，会弹出一个配置窗口，可以对设备的各项参数进行设置。

例如，可以配置设备的IP地址、路由表、接口状态等。

PacketTracer支持多种设备类型的模拟，包括路由器、交换机、防火墙等。

每种设备都有自己特定的配置选项，用户可以根据实际情况进行设置。

添加主机在网络拓扑中，除了网络设备外，还可以添加主机进行模拟。

主机可以是计算机、服务器、手机等各种网络终端设备。

添加主机的方法和添加网络设备类似，只需要从设备面板中选择合适的主机图标，然后拖拽到工作区域即可。

配置主机的方法也很简单，双击主机图标，在弹出的配置窗口中设置主机的IP地址、子网掩码、网关等参数即可。

仿真网络连接在完成设备和主机的配置后，可以通过仿真网络连接来验证网络的连通性。

PacketTracer提供了一个仿真面板，可以模拟设备之间的数据传输。

用户可以选择一个源设备和一个目标设备，然后在仿真面板上点击“开始”按钮，开始模拟数据的发送和接收。

可以通过观察仿真面板上的数据传输状态，来判断网络的连通性是否正常。

Packer_Tracer5.3介绍

CCNA模拟器主要有如下几个方面的特点：
(1)支持多协议模型：支持常用协议HTTP, DNS, TFTP, Telnet, TCP, UDP, Single Area OSPF, DTP, VTP, and STP，同时支持IP, Ethernet, ARP, wireless, CDP, Frame Relay, PPP, HDLC, inter-VLAN routing, and ICMP等协议模型。 (2)支持大量的设备仿真模型：路由器，交换机，无线网络设备，服务器，各种连接电缆，终端等，这些设备是基于CISCO公司还能仿真各种模块，在实际实验设备中是无法配置整齐的。提供图型化和终端两种配置方法。各设备模型有可视化的外观仿真。
2、对设备进行编辑在右边有一个区域，从上到下依次为选定/取消、移动（总体移动，移动某一设备，直接拖动它就可以了）、Place Note （先选中）、删除、Inspect（选中后，在路由器、PC机上可看到各种表，如路由表等）、 simple PPD、complex。
3、Realtime mode(实时模式)和Simulation mode（模拟模式）注意到软件界面的最右下角有两个切换模式，分别是 Realtime mode(实时模式)和Simulation mode（模拟模式），实时模式顾名思意即时模式，也就是说是真实模式。举个例子，两台主机通过直通双绞线连接并将他们设为同一个网段，那么A主机PingB主机时，瞬间可以完成，这就是实时模式。而模拟模式呢，切换到模拟模式后主机A的CMD里将不会立即显示ICMP信息，而是软件正在模拟这个瞬间的过程，以人类能够理解的方式展现出来。
Packet Tracer5.3的使用
一、 Packet Tracer5.3的简介
