电磁阀及气动三联件SOP
气动三通阀门使用说明书及维修手册
TFMQ气动阀门（三通）使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动阀门（三通）简图二、气动阀门（三通）的基本结构三、结构性能四、气动阀门（三通）的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养二、气动阀门（三通）的基本结构气动三通阀门主要有箱体、翻板、摆杆、气缸、行程开关等组成。
三、结构性能阀门的箱体是阀门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联结和承受自重和物料重，因此由8—10mm厚的钢板焊接而成，同时要保证翻板在其内不受刮、碰影响的翻转，供物料通过。
翻板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用8--14mm厚的钢板制成，为了保证耐磨性，在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn 板，为了降低料流在翻板上的流速，在其上加横档板以降低流速，减少磨损。
四、气动三通阀门的使用与保养气动三通阀门在使用前，首先检查其内部有无异物，卡刮翻板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆、连杆应灵活自如。
连接点螺栓、螺母不得有松动，气缸不得有泄露，检查行程开关控制的位置是否合适，如不正确应调整行程开关的位置。
五、故障的检查与维修见下表：六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏，连接部件是否松动，调整好后再行安装。
2、安装时气缸活塞杆不得承受偏心载荷或横向载荷，应使载荷方向与活塞杆轴线一致。
3、无论采用何种安装型式，都必须保证缸体不变形，气缸的安装底座要有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。
4、气缸水平安置时，特别是长行程气缸，用水平仪进行三点位置（活塞杆全部伸出、中间及全部退回）检验。
5、速度调整，首先将速度控制阀（单向节流阀）的开度放在调整范围的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，最终速度不至撞击气缸盖为宜。
气动三通阀门使用说明书及维修手册
TFMQ气动阀门（三通）使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动阀门（三通）简图二、气动阀门（三通）的基本结构三、结构性能四、气动阀门（三通）的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养二、气动阀门（三通）的基本结构气动三通阀门主要有箱体、翻板、摆杆、气缸、行程开关等组成。
三、结构性能阀门的箱体是阀门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联结和承受自重和物料重，因此由8—10mm厚的钢板焊接而成，同时要保证翻板在其内不受刮、碰影响的翻转，供物料通过。
翻板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用8--14mm厚的钢板制成，为了保证耐磨性，在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn 板，为了降低料流在翻板上的流速，在其上加横档板以降低流速，减少磨损。
四、气动三通阀门的使用与保养气动三通阀门在使用前，首先检查其内部有无异物，卡刮翻板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆、连杆应灵活自如。
连接点螺栓、螺母不得有松动，气缸不得有泄露，检查行程开关控制的位置是否合适，如不正确应调整行程开关的位置。
五、故障的检查与维修见下表：六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏，连接部件是否松动，调整好后再行安装。
2、安装时气缸活塞杆不得承受偏心载荷或横向载荷，应使载荷方向与活塞杆轴线一致。
3、无论采用何种安装型式，都必须保证缸体不变形，气缸的安装底座要有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。
4、气缸水平安置时，特别是长行程气缸，用水平仪进行三点位置（活塞杆全部伸出、中间及全部退回）检验。
5、速度调整，首先将速度控制阀（单向节流阀）的开度放在调整范围的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，最终速度不至撞击气缸盖为宜。
气动三通阀门使用说明书及维修手册
气动三通阀门使用说明书及维修手册气动三通阀门使用说明书及维修手册一、产品概述气动三通阀门是一种用于控制气体流动方向的设备，主要由阀体、阀盖、阀杆、阀芯等组成。
本产品广泛应用于工业自动化系统中，具有使用方便、自动化程度高等特点。
二、安全须知2.1 运输与搬运1) 在运输气动三通阀门时，需注意避免碰撞或挤压，以避免阀门零件损坏。
2) 搬运阀门时，应使用专用工具，并遵循正确的搬运方法和操作规程。
2.2 安装与调试1) 在安装之前，必须将气动三通阀门清洁干净，并检查阀体、阀盖、阀杆、阀芯等零部件是否有损坏。
2) 安装阀门时，应先根据系统布局确定合适的位置，并根据实际需要连接气源、管道等设备。
3) 安装完毕后，应进行阀门的调试工作，确保阀门无泄漏、顺畅运行。
2.3 使用与维护1) 在使用气动三通阀门时，应确保阀门能正常开启和关闭，并且阀门的控制信号与气源信号一致。
2) 定期对阀门进行维护保养，包括清洁阀体、阀芯，检查密封性能和润滑情况等。
3) 如发现阀门出现异常运行、泄漏等问题，应及时停止使用并进行维修。
三、维修手册3.1 拆解与装配1) 在拆解气动三通阀门之前，应切断气源，并排空内部气体。
2) 拆下阀杆与阀盖，并将阀芯取出进行清洗和检查。
3) 在装配之前，应检查阀门各部件的完好情况，确保无损坏或丢失。
3.2 零件更换1) 根据使用需要，如需更换阀杆、阀芯等零件，应选择符合规定规格的零件进行更换。
2) 零件更换时，应注意正确安装和调整，确保每个零件与阀门完全匹配并正常工作。
3.3 故障排除1) 当气动三通阀门出现异常运行，如无法开启或关闭、泄漏等问题时，应及时进行故障排除。
2) 故障排除应从阀门内部开始，检查阀体、阀盖、阀杆、阀芯等零部件是否损坏或灰尘积聚，需要时进行清洁或更换。
四、附件本文档涉及附件包括：1) 气动三通阀门技术参数表2) 安装示意图3) 零部件清单五、法律名词及注释1) 气动三通阀门：一种通过气动传动来控制气体流动方向的阀门型号或设备。
电磁阀调试方法说明书
电磁阀调试方法说明书一、概述电磁阀是一种常用于控制流体流动的设备，广泛应用于工业自动化系统中。
为了确保电磁阀能够正常运行，调试是必不可少的环节。
本说明书将详细介绍电磁阀的调试方法，以确保其安全可靠地工作。
二、准备工作在进行电磁阀调试之前，请确保已经具备以下准备工作：1. 获得电磁阀的产品说明书，了解其基本参数和工作原理；2. 检查电磁阀设备是否完好，包括外观、连接线路等；3. 准备调试设备，包括电源、仪器表等。
三、电磁阀调试步骤1. 连接电磁阀：根据产品说明书，将电磁阀与相关设备连接。
确保连接牢固、接口无松动。
2. 接通电源：将电磁阀连接至电源，确保电流符合产品额定电流要求。
注意安全操作，避免触电事故。
3. 检查控制信号：使用合适的控制信号源，向电磁阀提供控制信号。
可通过示波器、数字多用表等仪器检测信号波形和电压值，确保信号正常。
4. 观察工作状态：在控制信号输入的情况下，观察电磁阀的工作状态。
包括阀门开启与关闭的时间、动作是否迅速、声音是否正常等。
如发现异常情况，应立即停止调试，并检查原因。
5. 调整参数：根据需要，调整电磁阀的参数，如开启和关闭时间，以适应实际工作要求。
可参考产品说明书或咨询厂家获取相关参数设置建议。
6. 进行功能测试：利用合适的液体或气体介质，验证电磁阀的功能。
注意介质压力、温度等参数的合理范围，避免损坏电磁阀设备。
7. 记录调试结果：对于每次调试，记录相关参数、设备状态和测试结果。
以备日后参考和故障排查之用。
四、注意事项1. 安全第一：在进行电磁阀调试时，务必注意安全操作。
避免触电、烧伤等意外事故的发生。
2. 严格按照说明书操作：在调试过程中，应仔细阅读电磁阀的产品说明书，并按照要求进行操作。
3. 注意环境条件：调试时，应确保环境温度、湿度等条件符合产品要求，避免影响电磁阀的工作性能。
4. 小心存放和搬运：在调试结束后，应妥善存放电磁阀设备，避免损坏。
搬运时应轻拿轻放，避免碰撞。
电磁阀说明书
INSTALLATIONWARNINGDo not install unless the safety instructions have been read and understood.3.1EnvironmentWARNINGDo not use in an environment where the product is directly exposed to corrosive gases, chemicals,salt water , water or steam.Do not use in an explosive atmosphere.The product should not be exposed to prolonged sunlight. Use a protective cover Do not mount the product in a location where it is subject to strong vibrations and/or shock. Check the product specifications for above ratings.Do not mount the product in a location where it is exposed to radiant heat.Installation and Maintenance ManualSeries VKF3003 Port Direct Operated Poppet Solenoid ValveXSymbol(A)21(P)3(R)Rc 1/8(port A)Rc 1/8,M5x0.8(port A)2-M5x0.8(ports P , R)Rc 1/8(port P , R)Port A:Rc 1/8, M5x0.8Port R: Rc 1/8Port P: Rc 1/8Type 21/for body ported type (Port A top ported)Port A:Rc 1/8, M5x0.8Port P: Rc 1/8Type 20/for body ported type (Port A top ported)Port R: Rc 1/8Manifold, base mounted mon SUP, Common EXHPort R: Rc 1/8Type 42/for base mounted type (Port A side ported)Port P: Rc 1/8Type 40/for base mounted type (Port A bottom ported)Port R: Rc 1/8Port P: Rc 1/8Port A: Rc 1/8Port A: Rc 1/8Type S42(solenoid on same side as port A)Port P: Rc 1/8Port R: Rc 1/8Port A: Rc 1/8Use of DIN ConnectorLoosen the holding screw, and pull the connector out of the solenoid valve terminal block.After removing the holding screw, insert the flat head screw driver , etc. into the notch on the bottom of the terminal block and pry it up, separating the Loosen the terminal screws (slotted screws) on the terminal block, insert the core of the leadThe connector should be inserted and pulled out in a straight line without tilting diagonally. Circuit diagram for connector with lightSMC products have been lubricated for life at manufacturer , and do not require lubrication in If a lubricant is used in the system, use turbine oil Class 1(no additive), ISO VG32. Once lubricant is used in the system, lubrication must be continued because the original lubricant applied during When the manual override is operated, connected equipment will be actuated. Not following proper procedures could cause the product to malfunction and could lead to damage f handled improperly, compressed air can be dangerous. Assembly, handling and repair of pneumatic system should be performed by qualified personnel only.Drain: remove condensate from the filter bowl on a regular basis.Shut-down before maintenance: before attempting any kind of maintenance make sure the supply pressure is shut off and all residual air pressure is released from the system to be worked on.Start-up after maintenance: apply operating pressure and power to the equipment and check for f operation is abnormal, please verify product set-up Do not disassemble the product, unless required by installation or maintenance instructions.Refer to paragraph 3.4, for mounting valves onto manifolds.Operation is possible to -10°C, but measures should be taken to avoid solidification or freezing of drainage Telephone(39) 02-92711 Netherlands (31) 20-531 8888 (47) 67 12 90 20 (48) 22-548 50 85 (351) 22 610 89 22(34) 945-18 4100 (46) 8-603 0700 Switzerland (41) 52-396 3131 (90) 212 221 1512 United Kingdom(44) 1908-56 3888Red (+)Black (-)Surge voltage suppressor* MarkingLight(built into connectorSurge voltage suppressor (built intoterminal block)* MarkingsFor 24V or more DCFor AC and 12V or less DC1(-)(+)2Gland nut Washer Grommet (rubber)Holding screw Light mounting location Terminal blockNotchTerminal screw (3 places)Rating symbol (see table below)HousingACCircuit diagram12VDC or less Circuit diagram24VDC or more Circuit diagramLEDNLRLEDRR222111NL: Neon light R: ResistorLED: Light emitting diodeR: ResistorD: Protective diode LED: Light emitting diodeR: ResistorMounting screwBushingSwitching elementValveOFF Leakage currentPower supplyResistorL e a k a g e v o l t a g eHole dia. ø5ø9D。

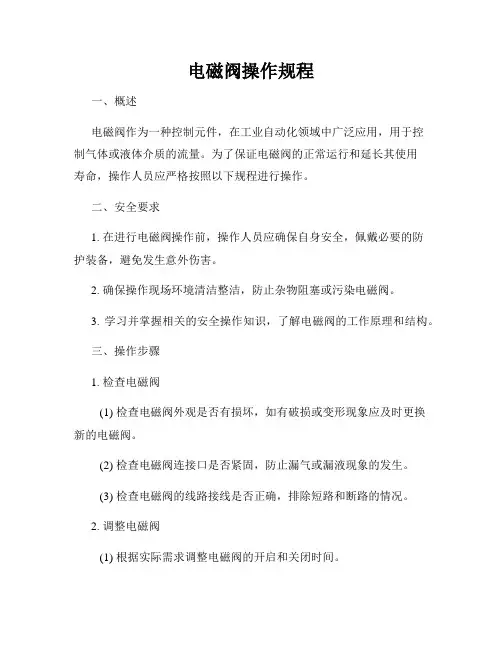

电磁阀操作规程
电磁阀操作规程一、概述电磁阀作为一种控制元件，在工业自动化领域中广泛应用，用于控制气体或液体介质的流量。
为了保证电磁阀的正常运行和延长其使用寿命，操作人员应严格按照以下规程进行操作。
二、安全要求1. 在进行电磁阀操作前，操作人员应确保自身安全，佩戴必要的防护装备，避免发生意外伤害。
2. 确保操作现场环境清洁整洁，防止杂物阻塞或污染电磁阀。
3. 学习并掌握相关的安全操作知识，了解电磁阀的工作原理和结构。
三、操作步骤1. 检查电磁阀(1) 检查电磁阀外观是否有损坏，如有破损或变形现象应及时更换新的电磁阀。
(2) 检查电磁阀连接口是否紧固，防止漏气或漏液现象的发生。
(3) 检查电磁阀的线路接线是否正确，排除短路和断路的情况。
2. 调整电磁阀(1) 根据实际需求调整电磁阀的开启和关闭时间。
(2) 如需调整电磁阀的流量大小，可通过调节电磁阀的电压或流量控制装置来实现。
3. 操作电磁阀(1) 打开电磁阀的控制开关，使电磁阀处于工作状态。
(2) 根据需要调节电磁阀的开度，控制介质的流量。
(3) 在操作过程中，应密切关注电磁阀的工作状况，如有异常现象应及时停机排查。
四、维护与保养1. 定期检查电磁阀的工作状况，如发现异常现象应及时进行维修和更换。
2. 保持电磁阀的清洁，防止灰尘或杂质进入影响电磁阀的正常工作。
3. 定期对电磁阀进行润滑处理，保证阀门的灵活运行。
4. 如长时间不使用电磁阀，应拆下电磁阀进行存放，避免堵塞或损坏。
五、故障排除1. 在操作中如发现电磁阀无法正常工作，应首先检查电源线路和电磁阀的连接情况。
2. 检查电磁阀的触点是否正常，清理和调整触点，确保电磁阀的灵敏度。
3. 如仍无法解决问题，应及时请专业人员进行维修和检测。
六、注意事项1. 严禁在操作过程中对电磁阀进行乱拉乱扯，以免损坏阀门和零件。
2. 在操作电磁阀前应检查相关的管线是否正常，防止发生泄漏或爆炸事故。
3. 注意操作人员的个人安全，避免接触高温和高压的介质，佩戴相应的防护设备。
SOP 作业标准规范
1.吉先生在浴室裡貼上工作步驟表，規定那些已經會寫字的小孩在梳好 頭髮、刷好牙齒、理好床舖、以及做完各種零碎工作後在表上簽字。
2.利用沐浴時間時「不可避免遲延」的時間，吉先生在浴室裝了一架留 聲機，好讓孩子們在洗澡時 可以聽法語和德語唱片。
3.為了使小孩子們在換唱片前洗好澡，吉氏教他們有效的洗澡方法
搬運損失小 單純化、標準化 機動率不高
(b)手段本位流程 (同一機種別配置)
{工機}
A
12
3
B
4
5
6
A
C
7
8
9
C
{例如} 集中焊接 集中鑽孔
搬運多 作業管理佳 機動率不高
B
品保處
Ⅳ 製程五項基本功能
說明
符號
範例
作業 … 變形、變質、裝配、分解 ----增加附加價值
運送 … 物品移動 檢驗 … 與標準比較決定良否
將材料、設備、製品等的仕樣、作業方式、業務手續的標準(規定、測 定基準)予以合理的設定，而加以活用的組織性行為。
品保處
Байду номын сангаас
○如果材料標準化則
標準化的利益
○如果手續類標準化則
材料的大量買進變成可能 (1)好的東西得以廉價購入 (2)材料的保管、管理變成更為容易 (3)進貨檢查也變成簡單 (4)材料使用錯誤之情形將大為減少
為解決當時的怠工風潮，需要以科學方法來 分析現行的工作，並規定標準的工作方法， 同時也設定「一天的公平工作量」，以明確 規定管理者與工人間的責任分擔，作為管理 的基礎
品保處
泰勒所倡導的科學管理有下列五項：
• (1)探討最適合於該項工作的工作方法 • (2)選擇適合該項工作的工人，並予教導 • (3)安排合適的工作條件，俾利工人能夠
电磁阀及气动三联件SOP
目录
1.基本信息 (3)
1.1．设备清单 (3)
1.1.1.电磁阀清单 (3)
1.2.校验以及点检频率 (7)
1.3.校验以及点检用工具及其他材料 (7)
2.电磁阀/气动三联件维护点检标准操作程序 (7)
3.安全注意事项 (8)
1.基本信息
1.1．设备清单
1.1.1.电磁阀清单
1.1.
2.气动三联件清单
1.2.校验以及点检频率
点检频率：每半年进行一次
1.3.校验以及点检用工具及其他材料
◆2mm内六角扳手
◆3mm内六角扳手
◆小型十字螺丝刀
◆小型一字螺丝刀
2.电磁阀/气动三联件维护点检标准操作程序
◆使用毛刷或干布清洁电磁阀表面的尘土。
◆检查电磁阀外观是否有损坏。
◆检查电磁阀线圈密封是否有腐蚀的情况。
◆检查电磁阀本体是否有发热现象
◆检查气动三联件油雾器油位
◆检查气动三联件滤水杯水位
3.安全注意事项
◆保持接线盒内接线端子的干燥，以防弄湿，腐蚀接线端子，引起事故。
◆请勿将互联电缆穿过任何带有使用交流电电缆的金属管。
“电噪音”可能会干扰
传感器信号。
气动培训-气动三联件
气动培训-气动三联件课程目的通过培训了解气动三联件的作用及工作原理知道气缸和电磁阀工作原理了解气动元件的基本结构和原理能够清楚知道生产线的气路以及气缸和电磁阀是如何配套使用的能够判断气缸电磁阀好坏及常见故障的解决通过学习学员能够正常维护电磁阀和气缸气动三联件它的组成是由过滤的组成气动三联件是在气动控制系统的入口所必须的器件器减压阀油雾器三位一体过滤器工作原理减压阀工作原理油雾器工作原理气缸剖面图单作用气缸原理电磁阀电磁阀的基本结构电磁阀是气动控制元件中最主要的元件我们常用的电磁阀有二位三通阀和二位五通阀两位五通双电控阀二位三通电磁阀二位三通阀结构原理二位三通电磁阀原理上图为直动式二位三通电磁阀图示位置为阀处于断电关闭状态此时12不通23相通阀没有输出当通电时铁芯受电磁力作用被吸向上12相通排气口封闭阀有输出二位五通阀二位五通阀的结构原理内部剖视图二位五通电磁阀原理上图为二位五通电磁阀图示位置为阀处于断电关闭状态此时14不通2有输出4排气当通电时铁芯受电磁力作用被吸向上4有输出23接通2排气断电时阀杆在弹簧力作用下复位为了避免排气声太大3和5的位置安装消音器两位五通双电控---带记忆两位五通双电控---带记忆的作用带记忆在电气回路中设电气联锁防止同时通电线圈烧毁内部剖视图电磁阀内部剖视图电磁阀运行情况检查在通气的状态下按动电磁阀的手动按钮观察该电磁阀是否有切换如果没有切换更换该电磁阀更换电磁阀前应查看铭牌注意型号规格是否相符包括电源工作电压通径螺纹接口等安装后应进行通气通电试验检查阀换向动作是否正常手动装置正常气动常用元件气动常用元件消音器气动自动化控制技术气源系统气源系统包括有空气压缩机贮气罐空气净化设备和输气管道等它为气动设备提供清洁干燥恒压和足够流量的压缩空气它是气动系统的能源装置气源的核心是空气压缩机它将原动机的机械能转换为气体的压力能气动执行元件气动控制元件气动辅件元件它们是保证气动系统正常工作不可缺少的元件有气动三联件消声器管接头等将上述各类元件用符号和联线进行绘制成图称为气动控制原理图简单气动控制回路气动自动化控制技术气动系统阀芯阀芯电磁线圈得电电磁线圈失电阀芯阀芯 Y1得电 Y2得电 HE-12-D-MIDI 气源安全启动阀-MIDI 气源安全启动阀 MA-40-10-18-EN 压力表压缩空气高速通过气动HE-D 元件排到大气时会产生刺耳的噪声为了克服这一噪声常在排气口处安装消流 U-12 消声器利用压声器也可将消声器与节流阀组合为一体构成消声节缩空气作为传递动力或信号的工作介质配合气动控制系统的主要气动元件与机械液压电气电子包括PLC控制器和微电脑等部分或全部综合构成的控制回路使气动元件按生产工艺要求的工作状况自动按设定的顺序或条件动作的一种自动化技术它是把气体的压力能转变成机械能实现气动系统对外做功的机械运动装置作直线运动的是气缸作摆动或回转运动的是气马达它包括有压力流量方向等动力控制元件和传感器逻辑元件伺服阀等信号转换逻辑运算和放大的一类元件它们决定着气动系统的运动规律压缩空气进气口执行元件控制元件气源处理元件气源气动培训气动三联件气缸电磁阀简单气动控制 XUFENG Feb 2010 过滤器减压阀油雾器过滤器的作用过滤器的作用是将压缩空气里的杂质油污水份等过滤掉存放在过滤器里达到使压缩空气干燥清洁的目的过滤器应定期排污压缩空气进入过滤器内部后因导流板的导向产生了强烈的旋转在离心力作用下压缩空气中混有的大颗粒固体杂质和液态水滴等被甩到滤杯内表面上在重力作用下沿壁面沉降至底部然后经过这样预净化的压缩空气通过滤芯流出为防止造成二次污染滤杯中每天都应该是空的压力表减压阀过滤器排放杂质油污和水分减压阀的作用减压阀的作用是用来调整压缩空气压力的减压阀调整到合适的压力后应将锁定装置锁定避免误操作减压阀解锁锁定若工作压力增大膜片打开压缩空气就经阀体上的溢流孔排出因气动控制系统里很多气缸需用油润滑所以在气路里就加入了油雾器的作用油雾器目的是将油雾器里的油通过气管送到气缸里达到润滑气缸的目的油雾器油雾器应定期加油加油时不要超过油线滴油快可以根据需要调节滴油的快慢慢调节当压缩空气通过油雾器时其在油室与视油器之间产生一个压降该压降使油液经吸油管上升并经喷嘴引射到压缩空气中油滴被雾化随压缩空气流出必须仔细调节油滴数气缸气缸分类气缸单作用双作用双作用单作用单活塞杆双活塞杆磁性耦合机械耦合绳索钢缆有杆无杆单活塞双活塞活塞式平膜式滚动膜片皮囊膜片式普通气缸普通气缸分为双作用气缸单作用气缸双作用气缸 DNC标准双作用气缸有杆腔双作用气缸结构图进出气口进出气口无杆腔密封件结构气缸一般由缸筒前后缸盖活塞活塞杆密封件和紧固件等零件组成缸有与活塞杆相连的活塞活塞上装有密封圈为防止漏气和外部灰尘的侵入前缸盖上装有密封圈和防尘圈双作用气缸被活塞分为两个腔室有活塞杆的称为有杆腔前腔无活塞的称为无杆腔后腔动作原理当从无杆腔端的气口输入压缩空气时推动活塞前进使活塞杆伸出同样当有杆腔气口输入压缩空气时活塞杆退回到初始位置通过交替进气和排气活塞杆伸出和退回气缸实现往复直线运动单作用气缸单作用气缸结构图弹簧原理这种气缸在缸盖一端气口输入压缩空气使活塞杆伸出或退回而另一端靠弹簧自重或其它外力等使活塞杆恢复到初始位置气缸的使用及注意事项使用清洁干燥的压缩空气装置时不要出现拧扭状态要避免在活塞杆上施加横向负载和偏心负载应配置流量合适的油雾器给油润滑气缸环境温度560度气动控制阀连续控制断续控制压力控制阀如减压阀流量控制阀如截流阀方向控制阀如电磁阀逻辑控元件如阀岛压力比例控制阀流量比例控制阀伺服控制阀。
气源处理三联件
普通气路:如一般的气缸驱动，建议使用油雾品AL系列；
在真空系统、IR、ITV、吹气、喷漆、医疗行业、洁净场合 等均使用润滑油，在压缩空气含油的状况下，应使用油雾分离 器。
SMCGZ Pneumatics Ltd.
13
车间部份 气源三联件的选择
Inlet pressure:0.7MPa
INTERNATIONAL TRAINING
二次侧不能调整压 力 （阀芯故障）
从溢流孔漏气 （膜片故障）
SMCGZ Pneumatics Ltd.
28
操作篇
构成部件和更换部件
①
参考
构成部件
编号 部件名称
主体 机罩
更换部件
参照AR 目录
材质
铸锌
聚醛树脂Hale Waihona Puke 铸铝 铝压铸件③ ④
备注
银白色
阀门ASS’Y
膜片ASS’Y 阀门保护层装配
不锈钢 黄铜、HNBR
弹簧
阀 阀杆
静压管 （反馈孔）
隔板组件
调压弹簧
（调压）手柄
INTERNATIONAL TRAINING
0.5MPa～0.7MPa 0.4MPa
0.4MPa
AR
设定力：弹簧力 ⇒ 调压弹簧产生的力
IR
SMCGZ Pneumatics Ltd.
6
车间部份
减压阀（调节器）的调压手柄带有锁止机构。 设定时，请解除锁止。（桔黄色标记） 请在设定结束后锁止，以保证安全。
INTERNATIONAL TRAINING
拉下黑色树脂控制杆，一边向上推一 边旋转，使之对准标记。
松动挡板即可卸下 滤芯。
安装滤芯时，请确认是否存在松动或位偏移。
气源三联件组成和使用说明
气源三联件组成和使用说明气源三联件是一种常见的工业设备，用于控制气体流动和压力调节。
它由三个主要组件组成，分别是气源处理单元、气缸和控制阀。
在本文中，我将深入探讨这些组件的功能和作用，并提供适当的使用说明。
1. 气源处理单元:气源处理单元是气源三联件的核心组件，它主要用于处理来自气源的气体，以保证供应给气缸和控制阀的气体质量和压力稳定。
气源处理单元通常由过滤器、调压器和润滑器组成，下面逐一介绍它们的功能：1.1 过滤器:过滤器位于气源处理单元的入口处，主要用于去除气体中的杂质和颗粒物，以防止对后续的气动设备产生损害。
过滤器通常采用不锈钢滤网或纤维滤芯材料，能有效过滤掉微小的颗粒和固体杂质。
1.2 调压器:调压器位于过滤器之后，主要用于将气体的压力调节到设定值。
调压器通常具有一个调节旋钮，用于调整输出压力。
对于不同的应用场景，我们可以根据需要设置合适的输出压力，以确保气动设备的正常运行。
1.3 润滑器:润滑器位于调压器之后，主要用于为气源添加适量的润滑剂。
在气动设备的运行过程中，润滑剂可以减少摩擦和磨损，延长设备的使用寿命。
润滑器通常具有一个调节旋钮，用于控制润滑剂的流量，以满足不同设备的需求。
2. 气缸:气缸是气源三联件的输出部分，它接收来自气源处理单元的气体，并将其转化为机械运动。
气缸通常由气缸筒、活塞、活塞杆和密封件组成。
下面是气缸的主要功能和使用注意事项：2.1 功能:气缸主要用于产生直线运动，从而驱动其他机械部件。
当气体由气源处理单元进入气缸筒时，活塞会随之移动，推动活塞杆的运动。
通过控制气缸接收气体的时间和压力，我们可以控制气缸的运动速度和位置。
2.2 使用注意事项:在使用气缸时，需要注意以下几点：- 确保气源处理单元的压力稳定，并根据需要调整输出压力。
- 选择适当的气缸类型和规格，以满足不同应用场景的需求。
- 定期检查和清洁气缸，确保密封件和活塞的正常运行，及时更换损坏的部件。
- 避免过载和过度压力，以防止气缸的损坏或过早磨损。
电磁阀SOV使用说明书
Ÿ阀体上箭头指示气流方向，必须按照阀体上面标识的流向方向安装。
Ÿ安装应避免产生机械应力。
Ÿ可水平或竖直安装，但不可倒立安装，安装时电磁头不可以低于水平线。
Ÿ阀体与附近固定构筑物的最小距离应不小于50mm 。
Ÿ安装时需防止密封材料及其他杂物进到本产品或管道内。
Ÿ不要露天存放或者安装。
Ÿ强烈建议在上游管道安装过滤器Ÿ安装本产品于管道上时请使用合适的工具，切勿通过扳动产品本身来安装。
注意：严格禁止采取先安装本产品再进行管道焊接的安装方式，避免焊接时的高温、焊渣和电弧等损坏阀门。
¥安装使用前请仔细阅读并妥善保存本说明书。
¥所有本说明书所列操作只能由经过合格培训的人员进行。
¥错误的安装、调试、改动、操作或维护可能会带来人身安全及财产损失。
¥安装还应该遵照其他相应的有关法规。
¥未按照本说明书实施的不当操作而导致产品的损坏及其他直接或间接的损失，与本公司无关。
Ÿ作为安全放散电磁阀，断电时打开，一般与安全监测仪器相联动，用于空气或燃气的放散。
Ÿ适用于天然气、城市煤气、LPG 或空气等非腐蚀性气体。
Ÿ环境温度：-20~60℃。
Ÿ供电电压、入口压力P ，额定电功率，安装方向及位置请参见型号标签。
I Ÿ打开时间：≦0.5秒。
Ÿ关闭时间：﹤1秒。
Ÿ入口压力PI 可由压力测点测得。
注意：随环境温度及供电电压的不同，电磁阀体在使用时的温度可达90℃。
ƒ正确区分L 、N 和地线并接入对应接线端子；„确保线头接触良好。
用盲板封闭阀门后端管路；‚盲板与阀门之间管路上安装有压力表；ƒ关闭电磁阀；„通入测试气体，用肥皂水喷刷管路与阀门入口连接处：Ÿ如连接处有气泡冒出，则连接处有泄露；Ÿ如阀门后压力上升，则阀门内漏，检查阀门或更换阀门；Ÿ如无以上情况，则继续。
…打开电磁阀，用肥皂水喷刷管路与阀门出口连接处：Ÿ如连接处有气泡冒出，则连接处有泄露。
†气密性检测完成后移去盲板。
警告：本产品严禁高压打压检漏！注意：管道低压检漏前必须关闭本产品的下游阀门或用盲板将出口端堵住，上游接入压力最高不得超过标签上所标注的最大入口压力P 。
SOP14L一体机设备技术协议1台
设备/模具技术协议一、设备名称及数量：SOP14L测试、编带一体机 1台（适应于SOP14L封装形式器件的测试编带）二、技术规格（一）工作流程及各站技术要求:1．流程（工作流程必须按以下顺序排布，工作站点至少满足以下数量要求）：入料——视像检查1（材料有无检测）——旋转1----测试1——测试2——旋转2——视像检查2——手动多管管装收料——自动管装出料——编带收料1----编带收料2——溢料盒2．与器件和编带材料接触的金属部件均采用耐磨金属材料,进行表面处理.3．各站点技术要求:（二）控制部分技术要求1．工业级P4计算机；配置：CPU 3GHz，硬盘 80G，可擦写的CDROM，前置USB接口2．可连接测试机如JUNO DTS-1000、Eagle ETS-200、BC-3196D、AST-1000、HP、LTX等品牌的测试机；3．采用按键开关，触摸屏或标准键盘进行操作及数据输入；4．检测系统显示器要能够分别显示3个CCD检查的实物图像，检测系统显示器安装以下图为准；5．控制箱内的一切电气控制系统采用DC24V；6．与测试机的通讯分BIN接口采用DC5V；7．本机采用的传感器、温控器、继电器、触摸屏、按键开关采用国际名牌的产品.传感器,继电器,气缸,电磁阀,电机,马达,温控器,计数器,按键开关等部件应与需方现有的SOT235/6打印编带一体机配置一致,可互换使用；8．温度调节显示、气压调节显示、真空调节显示等仪表要安装在机器醒目而且容易操作的位置；9．吸嘴接地，有单个吸嘴屏蔽功能。
10．指示灯状态：9.1机器正常运行：绿灯亮9.2异常停机：红灯亮9.3封带剩余较少或上料栏内缺料：黄灯亮9.4正常停机：灯全灭11．具有多项动作及各工作站互锁功能（如：在下列条件没有改变并达到要求时，保证机器不能自动运行）：10.1没有安装盖带或盖带不足；10.2没有安装载带或载带不足；10.3没有安装各分类的料管；10.4封刀温度不足或超温；10.5压缩空气气压不足；10.6真空吸咀真空吸力不足；10.7如某个机构所处的状态会影响到下一步安全运行时。
费斯托电磁阀操作手册说明书
原版操作手册的译本© 2020 Festo SE & Co. KG 保留一切权利1EX 标记Tab. 1 2适用文件产品的技术参数在其他文件中可能存在差异。
在易爆环境下操作时始终优先参照相关文件中的技术参数。
有关产品的所有可用文件 è /sp 。
3认证的产品电压型号14 … 32 V DCVACC-S13-11-K4-1-…ATab. 2 认证的电磁线圈4安全4.1一般性安全提示–电磁线圈可以与经认可的电磁阀一起用于爆炸性气体环境 1 区和 2 区以及爆炸性粉尘环境 21 区和 22 区。
–电磁阀只能采用压缩空气作为工作介质。
–本产品不能用于其它流体。
–请注意产品标签上的说明。
–安装后才能运转电磁线圈。
–注意工作条件。
–在有爆炸危险的区域外吸入工作介质。
–仅由具备资质的专业电工执行安装和调试。
4.2按规定使用电磁线圈按规定作为 Festo 阀的执行元件。
4.3标记 X：特殊条件–仅使用经认可的电磁阀。
–应用范围与环境温度有关。
–设备必须与认证为 Ex ia IIC 或 Ex ib IIC 的本安型电路连接。
–防止设备产生静电。
5功能在接通电压之后，将磁体励磁，阀被驱动。
安装的电流脉冲发生器可以在低功率电气网络上工作。
6装配1接口 12（仅在使用外部先导气源时）2弹簧垫圈3排气螺丝/固定螺母4电缆螺纹接头（带螺帽）5端子壳体盖板6电磁线圈7电枢导管8电磁阀Fig. 16.1机械部分在松开螺帽时，避免拧松电缆接头。
注意拧紧力矩：电缆接头 2.3 Nm；螺帽1.5 Nm1.将电磁线圈和弹簧垫圈套在电枢导向管上。
–填注材料朝向电磁阀。
2.拧紧排气螺丝。
无法再旋转电磁线圈（拧紧力矩 4 … 6 Nm）。
3.打开端子壳体盖板。
4.将电缆与端子相连。
注意极性（拧紧力矩 2… 3 Nm）。
5.关闭端子壳体盖板（拧紧力矩 0.6 … 0.7 Nm）。
6.对于外部先导气源，使用气口 12。
气动三联件是什么？
气动三联件是什么？气动三联件是气源处理件，在气压传动系统中,气动三联件是指空气过滤器、减压阀和油雾器,有些品牌的电磁阀和气缸能够实现无油润滑(靠润滑脂实现润滑功能），便不需要使用油雾器！过滤度一般为50—75μm，调压范围为0.5-10Mpa，如需过滤精度为5—10μm,10-20μm，25-40μm,及调压为0.05-0。
3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。
气动三联件尺寸图三大件是多数气动系统中不可缺少的气源装置,安装在用气设备近处，是压缩空气质量的最后保证。
三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。
空气过滤器和减压阀组合在一起可以称为气动二联件.还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀(功能与空气过滤器和减压阀结合起来使用一样）。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉.总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
空气过滤器用于对气源的清洁,可过滤压缩空气中的水分,避免水分随气体进入装置.减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。
油雾器可对机体运动部件进行润滑,可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
气源处理三联件使用说明1、过滤器排水有压差排水与手动排水二种方式。
手动排水时当水位达到滤芯下方水平之前必须排出.2、压力调节时，在转动旋钮前请先拉起再旋转,压下旋转钮为定位。
旋转钮向右为调高出口压力,向左旋转为调低出口压力.调节压力时应逐步均匀地调至所需压力值,不应一步调节到位。
3、给油器的使用方法:给油器使用JIS K2213输机油（ISO Vg32或同级用油）.台湾DPC气动提醒加油量请不要超过杯子八分满。
数字0为油量最小，9为油量最大.自9—0位置不能旋转,须顺时针旋转。
气源处理三联件注意事项1、部分零件使用PC（聚碳酸酯)材质，禁止接近或在有机溶剂环境中使用.PC杯清洗请用中性清洗剂。
电磁阀行业标准
工业过程控制系统用电磁阀1 范围本标准规定了工业过程控制系统用电磁阀（以下简称电磁阀）产品的术语和定义、分类及基本参数、要求、试验方法、检验规则、标志、包装、运输、贮存和保质期。
本标准适用于以清洁的液体、气体、蒸汽为工作介质，在管路中时间开闭控制功能的电磁阀。
本标准不适用于以液压、气压作动力控制的电磁换向阀。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志（GB/T 191——2008，ISO 780:1997，MOD）GB/T 2423.4 电工电子产品环境试验试验Db: 交变湿热试验方法（12h+12h循环）（GB/T2423.4——2008，IEC 60068-2-30:2005，IDT）GB/T 2829——2002 周期检验计数抽样程序及表（适用于对过程稳定型的检验）GB 3836.1——2000 爆炸性气体环境用电气设备第1部分：通用要求（eqv IEC 60079-0：1998）GB 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB 3836.2——2000，eqv IEC 60079-1：1990）GB 3836.3 爆炸性气体环境用电气设备第3部分：增安型“e”（GB 3836.3——2000，eqv IEC 60079-7：1990）GB 3836.4 爆炸性气体环境用电气设备第4部分：本质安全型“i”（GB 3836.4——2000，eqv IEC 60079-11：1999）GB 3836.49 爆炸性气体环境用电气设备第9部分：浇封型“m”（GB 3836.9——2006，eqv IEC 60079-18：2004，IDT）GB 4208 外壳防护等级（IP代码）（GB 4208——2008，IEC 60529：2001，IDT）GB/T 8355 船舶用电动测量和控制仪表通用技术条件GB/T 9969 工业产品使用说明书总则GB/T 13384 机电产品包装通用技术条件GB/T 14436 工业产品保证文件总则JB/T 8218 执行器术语JB/T 9329 一起仪表运输、运输贮存基本环境条件及试验方法3 术语和定义JB/T 8218 中确立的以及下列术语和定义适用于本标准。
电磁阀进料检验规范
1 目的为了更好的控制由供货商提供的电磁阀的质量，保证电磁阀符合图纸技术要求，保证电磁阀质量质量，满足客户的需求。
2 范围本规范适用于公司所有电磁阀来料检验时使用。
3 名词定义3.1 缺陷分类CR、MA、MI；CR：Critical—对人生安全造成伤害或存在安全隐患的缺陷，或与法律法规有冲突的缺陷；MA：Major—产品的功能不良不能达到使用效果或严重影响外观验收标准及其他可能引起投诉的缺陷；MI：Minor—生产中造成的轻微不良，但不影响使用功能；3.2 AQL：Acceptable Quality Level可接收质量水平；4 权责4.1 品保部负责依据检验规范进行检验及规范的拟定、修改和维护；5 作业程序5.15.2 非金属材料外壳部件的表面电阻测定。
5.2.1 要求：电磁阀接线端子与塑料外壳之间的绝缘电阻不低于20MΩ。
5.2.2 检验方法：按照GB3836.1-2010第26.13中规定进行。
5.2.3 具体步骤：如下5.2.3.1 如果零件尺寸允许，则表面电阻测定应在外壳上进行，或在图一所示的矩形试件上进行。
试件表面应干净，完好无损。
在试件表面上用导电漆涂两条平行的电极，导电漆溶剂对绝缘电阻不应有明显影响。
5.2.3.2 试件应用蒸馏水擦净，然后用异丙基乙醇（或其它任何能与水混合且不影响试样或电极材料性能的溶剂）清洗，在干燥前再用蒸馏水清洗。
不得用手触摸，置于温度(23±2)℃和湿度（50±5）%条件下24h。
试验应在同样的环境条件下进行。
5.2.3.3 在两极间应施加(500±10)V的直流电压，历时（65±5）s。
5.2.3.4 测定时的电压应足够稳定，使电压波动所产生的充电电流与流过试件的电流相比可忽略不计。
5.2.3.5 表面电阻等于施加在电极间的直流电压与流过两极间的电流之比。
单位：mm（图一）涂导电漆电极的试件5.3 震动要求5.3.1 检验内容：电磁阀经耐震动试验后，紧固件应无松动，电磁阀应能正常开闭。
气动系统点检
气压系统点检及简易维护安全准则气压系统相对液压系统比较简单，最主要的原件有：气动三联件（水过滤器、减压阀、油雾器）、气动辅件（消声器、快速度接头、气管）、气动执行元件（气缸、气动隔膜泵）、气动控制阀（电磁换向阀、手动换向阀）。
一、气动三联件点检标准正常气动三联件的安装连接次序为：水过滤器、减压阀、油雾器。
多数情况下，三件组合使用，也可以少于三件，只用一件或两件。
1、安装三联件后，需要在油雾器中加注润滑油（可选择46#液压油），保证执行元件得到充分润滑。
首次加注量不低于杯高度的2/3，后期补充润滑油的条件是油液位快低于油管口位置，切记在拧出杯前将杯内的压缩空气排净，确认减压阀上的压力表指示为零时方可拧出。
2、气动三联件运行一段时间需要检查水过滤器内是否蓄有大量水份和灰尘，如果有，通过按住水过滤器杯底部的单向阀往杯内顶即可排出水份和灰尘，也可以通过拧出杯，使之脱离三联件手工清理杯内水份和灰尘，切记在拧出杯前将杯内的压缩空气排净，确认减压阀上的压力表指示为零时方可拧出。
3、减压阀调节：减压阀上有调节旋扭，正面标注了“+”，“—”字样，“+”代表气压增大，“—”代表气压减小，调节气压前先将旋扭稍用力往外拉出，再根据需要调节气压大小，调节时要确认减压阀上的表是否有动作，调节完成后再将旋扭往里压进去。
4、确认各球阀全部打开。
5、通气压后检查气源进出口、水过滤器杯及油雾器杯与支架接口处是否漏气。
二、气动辅件点检气动辅件目前主要有消声器，快速接头，气管。
1、消声器主要是为了降低在排气口产生的噪声。
通常点检是确认电磁阀在换向时排气是否正常；其次确认消声器与电磁阀接口是否漏气。
2、快速度接头主是为了连接运动部件、希望装拆方便而采用直接接软管的方式。
通常我司设备用的快速接头主要有卡套式、自锁式，插入快换式，节流阀。
其中节流阀具有调节执行部件速度快慢的功能，操作时只需要将旋扭拧动就行：顺时针调节，速度减小，逆时针调节，速度增大。
