上海大众桑塔纳3000电路图
桑塔纳 3000、桑塔纳 Vista_16_自动空调电路图
S22
CH97-0615
仪表板左侧继电器 - 保险丝支架
7
1a 10 11
发动机舱继电器 - 保险丝盒
RL2
11 16 S21 电磁离合器继电器 - J44 ( 147B 继电器 ) S211 - 保险丝 211，30 安培 S216 - 保险丝 16，10 安培 S301 - 保险丝 301，100 安培
J127
T32e/10 黑 0.35 */** T10ai/4 T32e/6 棕/黑 0.35 */** T10ai/2 黄/棕 0.5 */** T6t/2 蓝 */** 0.35 +
M
T32e/22
T32e/28
T32e/12 11 黑/黄 1.5 棕/黄 0.35 棕 1.5
T10ai
/3 棕 0.5 */**
1 8
10
11
X
X
30
30
1 9
13 12 14 15 16 17 18 19
32 33 34 35 36 37 38 39 40
603
602
20
21
CH97-0612
2008.01
桑塔纳 3000、桑塔纳 Vista
30 x
自动空调电路图
30 x
编号. 16/2
空调器控制和调节单元、空调器继电器、仪表 板出口温度传感器、数字显示照明灯、按钮显 示灯、自动空调操作和显示单元、空调器指示 灯
D E87 G56 J32 J127 点火开关，在转向柱上部右侧 自动空调操作和显示单元 仪表板出口温度传感器，在自动空调控制面板左侧 空调器继电器，在继电器 - 保险丝支架上 7 号位 ( 53 继电器 ) 空调器控制和调节单元，在仪表板中间空调控制 面板后面 空调器指示灯 数字显示照明灯 按钮显示灯 保险丝 16，20 安培，空调器继电器保险丝，在继 电器 - 保险丝支架上 7 针插头，黑色，点火起动开关插头 32 针插头，绿色，空调器控制和调节单元插头 接地点，在左 A 柱上 正极螺栓连接点 ( 30 )，在继电器 - 保险丝支架上 正极连接线 ( 30 )，在仪表板线束内 接地连接线，在仪表板线束内 正极连接线 ( 15 )，在仪表板线束内 正极连接线 ( 30 )，在仪表板线束内 接地连接线，在仪表板线束内 正极连接线 ( X )，在仪表板线束内 连接线，在仪表板线束内 连接线，在仪表板线束内 自 LSVTN133682170001 起 用于配有发动机标识字母 BKT、CKZ 的轿车 用于配有发动机标识字母 BTL 的轿车 至 LSVTN133682170001 止
上海桑塔纳轿车电路分析
电路系统的分类
电源电路
负责将蓄电池和发电机的电能传输到全车电 器。
信号电路
传输转向、制动、倒车等信号，发出指示和 警告信息。
照明电路
控制车内外照明灯具的开关和亮度调节。
控制电路
控制发动机、底盘、车身等部位的电器元件， 实现车辆的各项功能。
03 上海桑塔纳轿车电路图的 识读
电路图的基本组成
电源电路
负责提供汽车所需的电能，包括发电 机、蓄电池和主开关等部件。
启动电路
控制发动机的启动过程，包括起动机、 点火开关和继电器等部件。
照明电路
控制车内的照明设备，包括前大灯、 后尾灯、转向灯和仪表盘照明等。
信号电路
控制车内的信号装置，包括转向信号、 制动信号和喇叭等。
电路图的识读方法
了解电路图的布局和符号
启动系统
研究起动机、点火开 关等相关元件的电路 连接和启动过程。
照明与信号系统
研究照明灯、转向灯、 刹车灯等元件的电路 连接和工作原理。
空调与音响系统
分析空调压缩机、音 响等部件的电路连接 和工作原理。
发动机控制系统
研究发动机控制模块、 传感器、执行器等元 件的电路连接和工作 原理。
电路分析的注意事项
照明系统
包括各种车内外照明灯具及控 制线路，提供照明功能。
信号系统
包括转向信号、制动信号、倒 车信号等，用于发出指示和警
告信息。
电路系统的特点
标准化和模块化
采用标准化的线束和连接器，方便维修和更换。
保护措施完善
具备过载保护、短路保护、绝缘保护等功能，确 保电路安全。
自动化程度高
采用电子控制技术，实现自动化控制和诊断。
意义
桑塔纳 3000、桑塔纳 Vista_05_安全气囊电路图
26
27
28
97-1743C
2008.03
T75/43
T75/44
K75
T32/31 黄/白 0.35
*
黑 0.35 T2ep/2
*
绿 0.35 T2ep/1
*
黑 0.35 T2eq/1
*
绿 0.35 T2eq/2
黑 0.5
*
T10L/10 T2er/2 E24 T2er/1
N153
N154
*
红 0.5 3
15
16
17
18
19
20
21
22
23
D/15
黑 1.5 D12 红/黄 0.5
TV1
D F138 J220 J234 N95 T2bh T10r T10u
点火开关，在转向柱上部右侧 安全气囊螺旋形电缆连接器 Motronic 发动机控制单元，在空调进风罩右侧 安全气囊控制单元，在中央控制台的前下方 安全气囊发生器，在方向盘内 2 针插头，黄色，在方向盘下方 10 针插头，粉红色，在继电器 - 保险丝支架顶部 ( I 号位 ) 10 针插头，蓝色，在继电器 - 保险丝支架顶部 ( L 号位 ) 16 针插头，黑色，自诊断接口，在组合仪表下方 75 针插头，黄色，安全气囊控制单元插头 80 针插头，黑色，Motronic 发动机控制单元插头 121 针插头，黑色，Motronic 发动机控制单元插头 诊断线插座，在继电器 - 保险丝支架上 ( a~h 号位 ) 接地点，在驾驶员座椅底部，换档杆左侧车身上 正极连接线 ( 15 )，在仪表板线束内 自 LSVTN133682170001 起的非出租车车型 用于配有发动机标识字母 BKT、BKU、BTL 的轿车 用于配有发动机标识字母 CKZ 的轿车

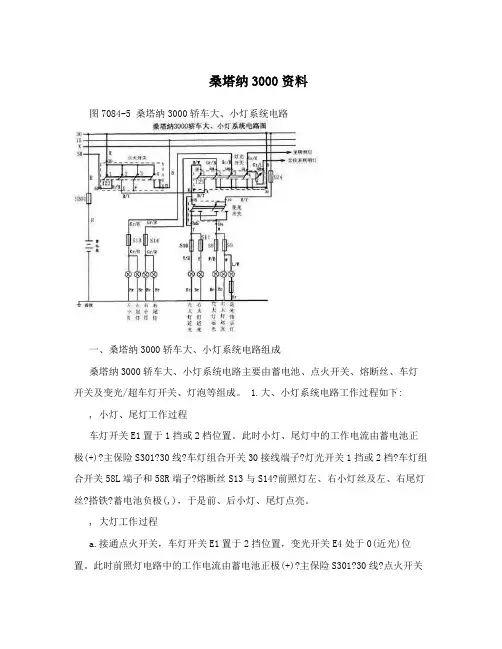

桑塔纳3000资料
桑塔纳3000资料图7084-5 桑塔纳3000轿车大、小灯系统电路一、桑塔纳3000轿车大、小灯系统电路组成桑塔纳3000轿车大、小灯系统电路主要由蓄电池、点火开关、熔断丝、车灯开关及变光/超车灯开关、灯泡等组成。
1.大、小灯系统电路工作过程如下: , 小灯、尾灯工作过程车灯开关E1置于1挡或2档位置。
此时小灯、尾灯中的工作电流由蓄电池正极(+)?主保险S301?30线?车灯组合开关30接线端子?灯光开关1挡或2档?车灯组合开关58L端子和58R端子?熔断丝S13与S14?前照灯左、右小灯丝及左、右尾灯丝?搭铁?蓄电池负极(,)，于是前、后小灯、尾灯点亮。
, 大灯工作过程a.接通点火开关，车灯开关E1置于2挡位置，变光开关E4处于0(近光)位置。
此时前照灯电路中的工作电流由蓄电池正极(+)?主保险S301?30线?点火开关X接线端子?车灯组合开关X接线端子?灯光开关2挡?车灯组合开关56b端子?熔断丝S10与S11?前照灯左、右近光灯丝?搭铁?蓄电池负极(,)，于是两前照灯近光灯点亮。
b.在上述前照灯近光工作的情况下，将变光开关远光E4朝转向盘方向拉过压力点，使变光开关E4处于1挡位，此时前照灯电路中的工作电流由蓄电池正极(+)?主保险S301?30线?点火开关X接线端子?车灯组合开关X接线端子?灯光开关2挡?车灯组合开关56端子?变光开关56端子?变光开关l挡位?变光开关56a端子?熔断丝S8与S9?前照灯左、右远光灯丝及远光指示灯?搭铁?蓄电池负极(,)，于是前照灯远光及仪表板中的远光指示灯均被点亮。
, 超车灯工作过程超车时，只需将变光开关E4朝转向盘方向拉至压力点，此时超车灯电路工作电流由蓄电池正极(+)?主保险S301?30线?熔断丝S24?变光开关30端子?变光开关超车挡位?变光开关56a端子?熔断丝S8与S9?前照灯左、右远光灯丝及远光指示灯?搭铁?蓄电池负极(,)，于是前照灯远光及仪表板中的远光指示灯同时点亮。
桑塔纳3000
摘要随着世界汽车产业的发展，汽车已经进入千家万户，随之而来的是售后服务与维修。
本文就桑塔纳3000常见故障的诊断与排除，汽车的燃油供给系统、制动系统、点火系统、电控系统、空气供给系统、起动系统及电源、仪表等故障案例进行举例分析并排除各种故障。
通过这些故障分析使我们对汽车有更多的了解，以及这些故障对汽车的行驶舒适性还有行车安全的影响和危害。
汽车行驶过程中由于各种外界因素的影响，直接影响着汽车行驶的舒适性和安全性，为此本文通过对桑塔纳3000几个主要系统的介绍，并与实例结合分析各个系统常出现的故障及诊断排除过程。
关键词：桑塔纳3000；案例分析；故障诊断排除AbstractWith the development of automobile industry, automobile has access to thousands of households, the attendant is the after sale service and repair. The Santana 3000common fault diagnosis and exclusion, automobile fuel supply system, braking system, ignition system, control system, air supply system, starting system and power, instrumentation and other fault case example analysis and exclusion of all kinds of fault. Through these fault analysis allows us to have more knowledge about the car, as well as the fault of automobile ride comfort and driving safety effect and harm. In the process of driving the car due to various external factors, directly affects the ride comfort and safety, this paper on Santana 3000main systems are introduced, combined with examples of each system common fault and ruled out the diagnosis process.Key words: Santana 3000; case analysis; fault diagnosis and exclusion目录摘要 .................................................................................................................................................. I 1 桑塔纳3000的介绍 .. (6)1.1 桑塔纳汽车的起源 .................................................................... 错误！未定义书签。

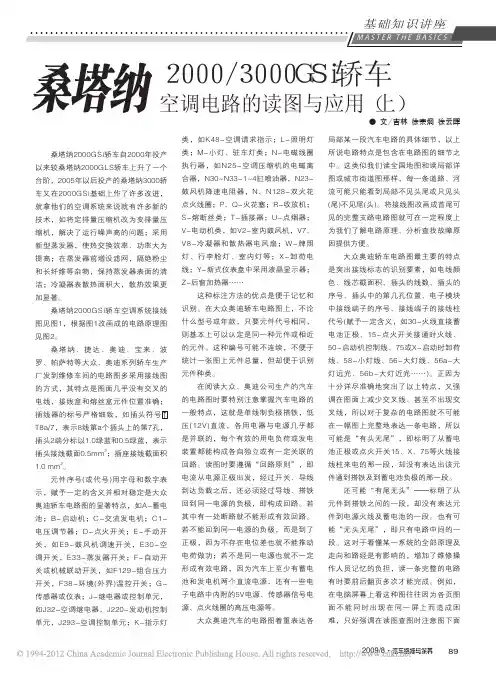

桑塔纳2000_3000GSi轿车空调电路的读图与应用_上_
一、大众汽车电路接线图的特点桑塔纳2000GSi轿车自2000年投产以来较桑塔纳2000GLS轿车上升了一个台阶，2005年以后投产的桑塔纳3000轿车又在2000GSi基础上作了许多改进，就拿他们的空调系统来说就有许多新的技术，如将定排量压缩机改为变排量压缩机，解决了运行噪声高的问题；采用新型蒸发器，使热交换效率、功率大为提高；在蒸发器前增设滤网，隔绝粉尘和长纤维等杂物，保持蒸发器表面的清洁；冷凝器表散热面积大，散热效果更加显著。
桑塔纳2000GSi轿车空调系统接线图见图1，根据图1改画成的电路原理图见图2。
桑塔纳、捷达、奥迪、宝来、波罗、帕萨特等大众、奥迪系列轿车生产厂发到维修车间的电路图多采用接线图的方式，其特点是图面几乎没有交叉的电线，接线盒和熔丝盒元件位置准确；T8a/7，表示8线第a个插头上的第7孔，插头2端分标以1.0绿蓝和0.5绿蓝，表示插头接线截面0.5mm 2；插座接线截面积1.0 mm 2。
元件序号(或代号)用字母和数字表示，赋予一定的含义并相对稳定是大众奥迪轿车电路图的显著特点，如A-蓄电池；B-启动机；C-交流发电机；C1-电压调节器；D-点火开关；E-手动开关，如E9-鼓风机调速开关，E30-空调开关，E33-蒸发器开关；F-自动开关或机械联动开关，如F129-组合压力开关，F38-环境(外界)温控开关；G-传感器或仪表；J-继电器或控制单元，如J32-空调继电器，J220-发动机控制单元，J293-空调控制单元；K-指示灯类，如K48-空调请求指示；L-照明灯类；M-小灯、驻车灯类；N-电磁线圈执行器，如N25-空调压缩机的电磁离合器，N30~N33-1~4缸喷油器，N23-鼓风机降速电阻器，N、N128-双火花点火线圈；P、Q-火花塞；R-收放机；S-熔断丝类；T-插接器；U-点烟器；V-电动机类，如V2-室内鼓风机，V7、V8-冷凝器和散热器电风扇；W-牌照灯、行李舱灯、室内灯等；X-卸荷电线；Y-新式仪表盘中采用液晶显示器；Z-后窗加热器……这种标注方法的优点是便于记忆和识别。
桑塔纳轿车的全车电路
第七节全车电路桑塔纳轿车的各种线束布置如图9-114~图9-126所示。
图9-114 发动机室左侧线束布置图9-115 发动机室照明线束布置图9-116 发动机室线束布置图9-117 车速里程表传感器布置图9-118 仪表板线束布置图9-119 仪表板线束布置图9-120 仪表板线束布置图9-121 门内线束布置图9-122 门内线束布置图9-123 车内线束布置图9-124 车后部线束布置图9-125 行李箱盖线束布置图9-126 内部照明灯线束布置桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图9-127和表9-8所示），主线来从中央线路板反面接插后通往各用电器（如图9-128所示）。
中央线路板上标有线束和导线接插位置的代号及接点的数字号。
主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。
其中R插座插入常火线，R、K、M均为空位插孔。
查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。
桑塔纳2000系列轿车电路图中的符号说明如图9-129所示。
为了识读电路，现以图9-130为例进行说明：（l）整车电气系统正极电源分三路：标有“30”的为常火线，电压为12V，即与蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火状态均有电。
专供发动机熄火时也需用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等；标有“15”的为小容量电器火线，它是在点火开关接通后方能有电的火线；标有“X”的为车辆起步时方可接通的大容量电器用火线。
（2）搭铁线也分三路：标有“①”的为搭铁线；标有“②”、“③”、“④”的为中央线路板搭铁线；标有“①”的为尾灯线束搭铁线。
而标有“31”的为中央线路板内搭铁线。
图9-127 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）表9-8 中央线路板上的保险丝（单位：A）注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
桑塔纳维修手册之全车电路
桑塔纳维修手册之全车电路图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）图9-131(l) 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图9-131(m) 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯 K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图9-131(n) 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器 R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图9-131(o) 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯 W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 G1-正极连接线（在内顶灯线束内）图9-131(p) 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） D1-接地连接线（在仪表板线束内） D2-连接线（在仪表板线束内）图9-131(q) 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图9-131(r) 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） D3-正极连接线（在仪表板线束内）E2-连接线（在仪表板开关线束内）图9-131(s) 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关H1-双音喇叭 J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 D3-正极连接线（在仪表板线束内）图9-131(t) 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A）S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上）T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） B4-正极连接线（在前大灯线束内） H1-接地连接线（在尾部线束内）图9-131(u) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图9-131(v) 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(w) 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(x) 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） J1-连接线（在左前门线束内）图9-131(y) 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2x-右前门集控锁附加线束与集控门锁J81进气歧管预热继电器18 W 车内前部照明灯63J 114油压检查控制器33 W3行李箱内照明灯J120冷却液不足指示控制器W4遮阳灯64J 121内部照明继电器59 W5后阅读灯（右）66K 1前照灯远光指示灯42 W6后阅读灯（左）69K2充电指示灯31 X 牌照照明灯105K 3油压指示灯31 Y2电子钟71K 5转向指示灯（右）36 Z1后风窗加热器134 图9-132 桑塔纳2000GSi型轿车继电器位置和名称1-空位 2-汽油泵继电器（167） 3-空位 4-冷却液液位控制器（42a） 5-空调继电器（13） 6-喇叭继电器（53） 7-雾灯继电器（15） 8-X接触继电器（18） 9-空位 10-刮水继电器（19） 11-空位 12-转向灯继电器（21）13-诊断线插座 14-摇窗机自动下降继电器 15-摇窗机延时继电器 16-内顶灯延时继电器（ZBC 955 531） 17-压缩机切断继电器（147）图9-133 桑塔纳2000GSi型轿车保险丝位置S1-散热风扇（不开空调时）（30A） S2-制动灯（10A） S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯（15A） S4-报警灯（15A）S5-汽油泵（10A） S6-前雾灯（15A） S7-左尾灯、左前停车灯（10A） S8-右尾灯、右前停车灯、发动机舱照明灯（10A） S9-右前大灯（远光）（10A） S10-左前大灯（近光）（10A） S11-前风窗刮水器、清洗泵（15A） S12-电动摇窗机、ABS控制单元（15A） S13-后窗除霜器（20A） S14-空调继电器（20A） S15-倒车灯、车速传感器（10A） S16-喇叭（15A） S17-发动机控制单元（10A） S18-喇叭继电器、灯光开关、ABS警告灯（10A） S19-收放机、转向灯、防盗器控制单元（10A） S20-牌照灯、杂物箱照明灯（10A） S21-左前大灯（近光）（10A）S22-右前大灯（近光）（10A） S123-喷油器、空气流量计、炭罐电磁阀、氧传感器加热器（10A）S124-后雾灯（10A） S125-电动摇窗机热保护器 S126-空调鼓风电机（30A） S127-自动天线（10A） S128-电动后视镜（3A） S129-ABS 液压泵（30A） S130-ABS电磁阀（30A）图9-134 桑塔纳2000GSi型轿车中央线路板背面A-仪表板线束（蓝色） B-仪表板线束（红色） C-前大灯线束（黄色） D-发动机线束（白色） E-尾部线束（黑色） G-连接单个插头（颜色不定） H-空调操纵线束（棕色） K-空位 L-连接喇叭继电器（在仪表板线束内）（灰色）M-空位 N-单个插头（黑色） P-连接单个插头（颜色不定） R-空位。
上汽大众全新桑塔纳返修电路图-11 带手动调节的空调器zh
6a
SC6
7.5A 6b
1.0 sw
25a
SC25
10A 25b
0.5 sw/bl
1.0 sw/bl
3344
3388
33a
SC33
5A 33b 0.5 sw/bl
B351
0.5 sw/bl
3355
99 40a
SC40
40A 40b
4.0 rt/sw
9933
15
16
17
18
19
20
21
22
23
24
5
2
J271
3
1
2.5
0.5
rt
rt/ge
J301
T10c
T10c
/6
/8
58d
15a
0.5
0.5
gr
sw/bl
主继电器, 空调器控制单元
J220 J271 J301 T10c T121
Motronic 控制单元 主继电器 空调器控制单元 10 芯插头连接 121 芯插头连接
B275 正极连接（87），在主导线束中
388 接地连接 23，在主导线束中
614 接地点 2，在发动机舱内右侧
671 接地点 1，左前纵梁上
B281 正极连接 5（15a），在主导线束中
B283 正极连接 7（15a），在主导线束中
09.2012
全新桑塔纳
电路图
B275
1.0 sw/vi
J220
T121 /23
2.5
0.5
sw/vi bl/gn 2244
374 接地连接 9，在主导线束中
617 右侧 A 柱下部接地点 2
