霍尼韦尔238C说明书SYSTEM 238C 安装手册注意- 为预防火灾，所有保险管只能用同规格的保险管替换。
- 维修前要先断开所有交流电、电池和电话接头。
P/N 5-051-427-01 Rev C 16.0 VAC 25 - 40 VA 50 / 60 Hz 10.5-13.5 VDC 用F1: 3AG,2.5 A 保险管Mains Fuse: 400 mA 250 V Slow-Blow 3AG, 3A battery protection 12 VDC 6.5 AH 键盘－不能超过４个键盘或最大电源容量－保险管Ｆ：Ｇ．７Mains Input: 230 VAC 9.X PCF ・公共接地点- 只能用ＶＤ，６．Ｈ密封铅酸充电电池。
供电电源- 每－年用ＫＤ６电池来更新原电池。
- 带一个键盘的待机时间为，６小时。
- 附加供电、键盘和扬声器的供电总需求应不超过主机最大功率。
- 将变压器接在不带开关的电源座上面。
- 更换保险管前请关掉和电池供电。
- 电池充电最大电流：。
TB1 黑电池红看门狗直接连接紧急情况下电池容量可供应至少四小时注意：不正确的接线有可能会对主机造成损害。
红－电话线绿－电话线灰－电话机棕－电话机蓝－防拆开关橙－防拆开关电话插头主机信息・用６ＷＧ，绿色的导线将地线从盒盖处接至大地。
・所有的轮出均有功率限制。
・如果回路ＯＬ或监察回路，所有回路末端须接．Ｋ欧姆电阻。
・回路可作为标准回路使用，也可提供－．ＶＤ，给双线式探头使用。
该回路可支持多达个ＢＲＫ４型双线式烟感探测器。
・回路电压：正常操作（ＵＸ＝４．ＶＤ）－７回路￣．６ＶＤ＝短路．６￣．ＶＤ＝正常．￣４．ＶＤ＝开路回路￣．ＶＤ＝短路．￣．ＶＤ＝正常．￣４．ＶＤ＝开路密封铅酸电池小心所有接至警号、带开关供电端和键盘供电端的总电流不可超过．。
可关断的电源警铃SYSTEM 238C-TL Installation Manual 2 内容System 238C接线图内容安装2 控制主机接线2 - 4 系统上电4 键盘设置4 键盘编址4 厂家缺省编程4 - 5 编程项目（字母序）5 主机编程5 - 6 使用ＬＤ键盘编程6 使用ＬＰＨ键盘编程6 输入十六进制数 6 对ＬＰＨ键盘编程 6 - 7 显示信息编程7 编程模板7 编程项目（数字顺序）8 - 19 键盘标签20 电话线路问题20 看门狗指示灯20 键盘操作命令概述21 常见问题解答22 - 23 如何减少误报24 - 25 系统限制26 保修事宜26 编程表格27 - 28 目录范围本手册主要介绍ＳＹＳＴ安装与编程的基本方法。
238c使用指南

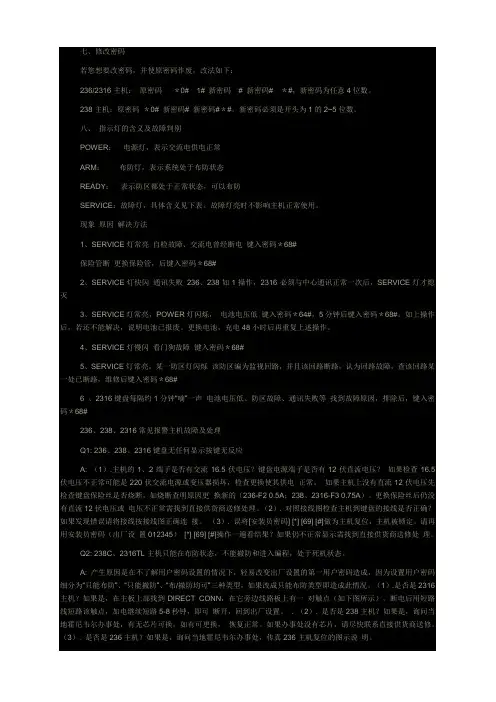

七、修改密码若您想要改密码，并使原密码作废，改法如下：236/2316主机：原密码＊0#1# 新密码# 新密码#＊#，新密码为任意4位数。
238主机：原密码＊0# 新密码# 新密码#＊#。
新密码必须是开头为1的2~5位数。
八、指示灯的含义及故障判别POWER：电源灯，表示交流电供电正常ARM：布防灯，表示系统处于布防状态READY：表示防区都处于正常状态，可以布防SERVICE：故障灯，具体含义见下表。
故障灯亮时不影响主机正常使用。
现象原因解决方法1、SERVICE灯常亮自检故障、交流电曾经断电键入密码＊68#保险管断更换保险管，后键入密码＊68#2、SERVICE灯快闪通讯失败236、238如1操作，2316必须与中心通讯正常一次后，SERVICE灯才熄灭3、SERVICE灯常亮，POWER灯闪烁，电池电压低键入密码＊64#，5分钟后键入密码＊68#。
如上操作后，若还不能解决，说明电池已报废。
更换电池，充电48小时后再重复上述操作。
4、SERVICE灯慢闪看门狗故障键入密码＊68#5、SERVICE灯常亮，某一防区灯闪烁该防区编为监视回路，并且该回路断路，认为回路故障，查该回路某一处已断路，维修后键入密码＊68#6 、2316键盘每隔约1分钟“嘀”一声电池电压低、防区故障、通讯失败等找到故障原因，排除后，键入密码＊68#236、238、2316常见报警主机故障及处理Q1: 236、238、2316键盘无任何显示按键无反应A: （1）.主机的1、2端子是否有交流16.5伏电压？键盘电源端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。
更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。
霍尼韦尔智能型执行器 23 09 00 HVAC 的仪表及控制装置说明书
霍尼韦尔智能型执行器工程规格指南23 09 00HVAC 的仪表及控制装置23 09 13HVAC 的仪表和控制装置23 09 13.13执行器和运营商第 1 部分概述1.1摘要A.本章节包括供暖、通风和空调 (HVAC) 系统内使用的执行器 (DCA) 的一般要求，用于驱动带有连杆结构的风量调节阀、旋转阀门四分之一转末控制元件，提供球阀或笼阀的线性行程。
B.除非其他章节另有说明，所有自动控制设备大小应为执行器大小，提供充足的备用电源，使设备在其相应负荷下运转，实现平滑调节作用或双位式调节作用，并保持紧闭状态。
执行器应实现：双位式、浮点或模拟信号控制，或Sylk® 总线控制，根据需要与控制器输出相匹配。
当阀门或调节风阀不在一个指定的安全位置时，执行器应属于电源故障恢复类型。
1.2相关章节A.章节 23 09 13.33 - 控制阀B.章节 23 09 13.43 - 控制风阀C.章节 23 09 23 - HVAC 的直接数字控制系统D.章节 23 09 33 - HVAC 的电气和电子控制系统E.章节 23 09 93 - HVAC 控件的运行顺序1.3机构及认证编号A.下列出版物可在一定范围内作为参考资料，构成本规格说明的一部分。
除非另有说明，所引用的出版物的版本应是合同文件签署日期的最新版本。
如对提交的所有产品的认证进行核实，则应带有提交包装。
如产品目前不能提供以下认证，则被视为不能接受。
(1)UL 认证：UL 873 增压额定值(2)加拿大 UL 认证：cUL C22.2 第 24-93 号(3)符合 CE 标准(4)IEC：60730-1 及 第 2 - 14 部分(5)C-Tick 认证：N3141.4质量保证A.生产商资质：拥有能提供产品和支持的多个授权产品经销商。
B.资源限制：各种类型的所有执行器应源于一个制造商的一个来源。
1.5提交内容A.参见章节 01 30 00 - 对提交步骤的“管理要求”。
honeywell 238C编程
238C 控制主机编程一、指令地址01-08和47-4D：用户密码及布防类型0 1 C 1 2 3 4 E # C=*2 E=*401=用户#1（主码）02==用户#2（副主码）08=用户#8（访客）03==用户#3……数据位（1）1=单布防，无布防报告，不能旁路2=单撤防，无撤防报告，不能旁路3=布撤防，无布撤防报告，不能旁路4=单布防，有布防报告，不能旁路5=单撤防，有撤防报告，不能旁路6=布撤防，有布撤防报告，不能旁路7=单布防，无布防报告，允许旁路8=单撤防，无撤防报告，允许旁路9=布撤防，无布撤防报告，允许旁路*0=单布防，有布防报告，允许旁路*1=单撤防，有撤防报告，允许旁路*2=布撤防，有布撤防报告，允许旁路数据位（2）-（6）：密码（有效字符0-9，有些编程项允许不同的数据长度，在结束时输入*4结束，余下的位数添“0”，满6位无需结束符。
）二、指令地址1F-26：回路控制（用于防区的编程）1 F 0 3 1 32 2 #1F=回路1 20=回路2 ……26=回路8数据位（1）：报警接收机选择0=接收机1，其余备份1=只有接收机1工作2=只有接收机2工作3=接收机1、2、3同时工作4=只有接收机3工作5=只有接收机4工作数据位（2）：回路反应时间0=5ms 1=250ms 2==500ms 3=750ms4=50ms数据位（3）：回路恢复类型0=无恢复报告1=回路正常时报告2=回路正常并且警号静音后报告3=回路正常并且系统撤防后报告数据位（4）：回路布防类型1=内部防区，退出/进入延时2=即时防区3=延时防区4=长延时：2倍延时5=白天即时蜂鸣：白天异常时蜂鸣6=白天延时蜂鸣：白天异常时蜂鸣7=白天/即时警号：白天异常时警号响8=白天/延时警号：白天异常时警号响9=24小时防区：总处于布防状态（周界）*0=钥匙布撤防*1=24小时紧急匪警防区：总处于布防状态*2=24小时火警防区：总处于布防状态数据位（5）：回路警号类型1=脉冲2=稳定3=啁啾4=静音，LED无指示5=静单，LED有指示数据位（6）：回路电路类型1=常开2=常闭3=线尾阻4=监视、警号锁定5=监视、警号不锁定三、指令地址2D：挟持报告和延时（用于对各种延时的编程）2 D 0 0 1 1 2 #数据位（1）：挟持报告码有效输入为0-F；编程为0禁止发送挟持报告码数据位（2）挟持报告接收机选择0=接收机1工作，其余备份1=只有接收机1工作2=只有接收机2工作3=接收机动性、2、3、4同时工作4=只有接收机3工作5=只有接收机4工作数据位（3）进入延时1=10S 2=20S 3=30S 4=40S 5=50S 6=60S 7=70S 8=80S 9=90S*0=100S *1=110S *2=120S *3=130S *4=140S *5=300S 数据位（4）：外出延时1=10S 2=20S 3=30S 4=40S 5=50S 6=60S 7=70S 8=80S 9=90S*0=100S *1=110S *2=120S *3=130S *4=140S *5=300S 数据位（5）：警号持续时间1=2min 2=5min 3=10min 4=15min 5=30min四、指令地址30-37：防区开关3 0 0 1 0 0 #30=防区1……37=防区8数据位（1）：允许门铃功能0=不允许1=允许，撤防状态该防区触发键盘将响2秒数据位（2）：允许该防区旁路（24小时防区禁止旁路）0=不允许1=允许，授权用户可以旁路该防区数据位（3）：允许该防区组旁路0=不允许1=允许，允许该防区属于某个旁路组，以便在留守或即时布防时旁路数据位（4）：拨号前延时0=不延时1=延时，报警拨号前延时。
霍尼韦尔在线式压力变送器资料
ST3000/900 系列全智能在线式压力变送器概述ST3000系列在线式压力变送器是以微处理器为基础的智能变送器。
最新推出的R300版本，全面提升了变送器的准确度、可靠性及长期稳定性指标。
它能测量各种液体和气体的压力并输出与被测量相对应的4～20mA模拟信号和数字信号。
它独特的温度误差自动修正功能使得本产品能满足苛刻的使用环境。
它具有DE通讯协议，可与霍尼韦尔的ExperionPKS TM集散控制系统和智能现场通讯器（SFC）实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障诊断。
特点1.先进的传感器技术：采用离子注入硅技术，在差压传感器上集成了温度传感器，随时修正过程温度引起的误差，提高了测量精度和稳定性。
2.高可靠性：平均无故障时间470年。
3.高稳定性：±0.015%/年。
4.高精度：±0.065%。
5测量范围宽：STG94L0~3.5MPaSTG97L0~21MPaSTG98L0~41.5MPaSTG99L0~69MPa6.规格齐全：接液部分有各种防腐材料备选，能满足各种工况条件下的使用，特殊需求，请与霍尼韦尔公司现场仪表部联系。
7.具备各种本安和隔爆认证。
8.可选HART协议。
9.可选现场总线（FF）通讯协议。
10.使用现场通讯器或MCT多协议通讯器实现对ST3000变送器的组态、校验和故障诊断等。
11.可通过便携电脑，用SCT组态工具组态。
12.可与霍尼韦尔公司集散控制系统PKS实现数字一体化。
13.体积小，重量轻：1.7Kg。
测量对象1.压力测量应用场合1.电力2.钢铁3.石油、石化4.化工5.造船6.水泥7.水处理8.制药9.造纸10.食品及烟草：运行环境参数参考环境额定环境操作极限运输和存储环境温度(℃)25±1-40～70-40～85-55～125表体温度(℃)25±1-40～110-40~125-55～125湿度(%RH)10～550～1000～1000～100过压能力（MPa）STG94L STG97L STG98L STG99L 3.5 21 41.5 69真空度（kPaA）大气 3.30.3*电源电压，电流，和负载电压范围：10.8～42.4VDC电流范围：3.0～21.8mA负载：0～1440欧姆（见图4-1）*70℃时，2小时物理特性和认证机构隔离膜片材料316L SS，哈氏合金C-276过程接口材料316SS安装支架碳钢（镀锌）或不锈钢角支架，或碳钢平板支架填充液硅油DC200或CTFE（氟油）表壳环氧聚酯油漆，低铜铝合金。

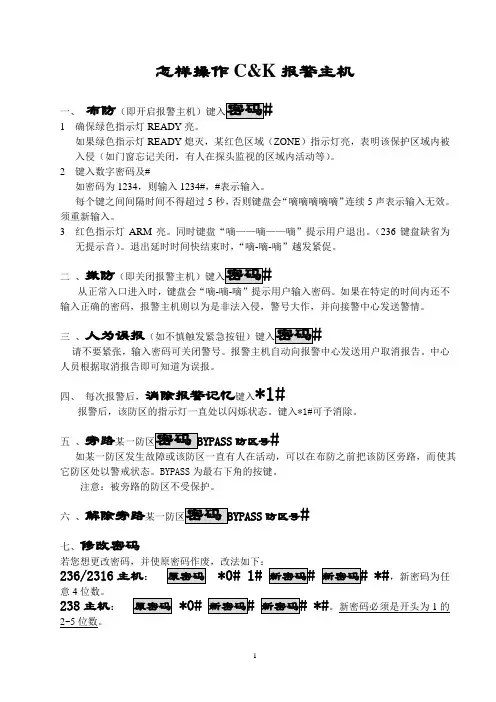

怎样正确操作CK238C报警主机
