光纤通信--习题解答(免费)

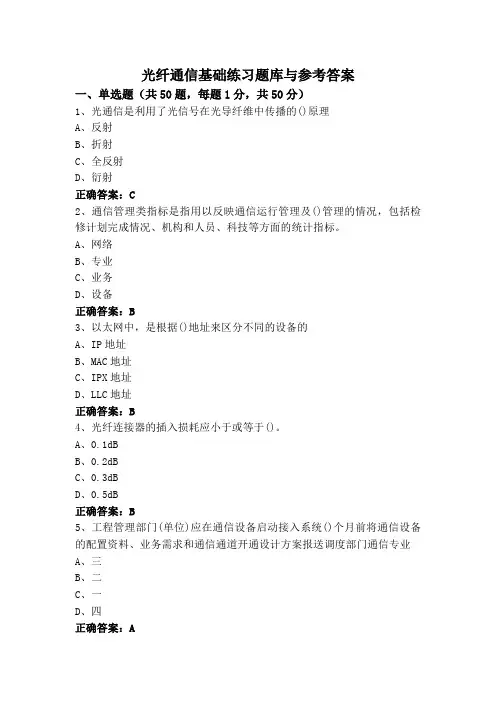

光纤通信基础练习题库与参考答案
光纤通信基础练习题库与参考答案一、单选题（共50题，每题1分，共50分）1、光通信是利用了光信号在光导纤维中传播的()原理A、反射B、折射C、全反射D、衍射正确答案：C2、通信管理类指标是指用以反映通信运行管理及()管理的情况，包括检修计划完成情况、机构和人员、科技等方面的统计指标。
A、网络B、专业C、业务D、设备正确答案：B3、以太网中，是根据()地址来区分不同的设备的A、IP地址B、MAC地址C、IPX地址D、LLC地址正确答案：B4、光纤连接器的插入损耗应小于或等于()。
A、0.1dBB、0.2dBC、0.3dBD、0.5dB正确答案：B5、工程管理部门(单位)应在通信设备启动接入系统()个月前将通信设备的配置资料、业务需求和通信通道开通设计方案报送调度部门通信专业A、三B、二C、一D、四正确答案：A6、验电时，应戴()，并有专人监护。
A、皮手套B、棉手套C、导电手套D、绝缘手套正确答案：D7、操作中发生疑问时,应()。
A、更改操作票后继续操作B、解除闭锁装置后继续操作C、继续操作D、立即停止操作正确答案：D8、数据加密的目的不包括()。
A、防止机密信息泄漏B、验证接收到的数据的完整性C、确定信息在传输过场中是否被窃听D、证实信息源的真实性正确答案：C9、通信资源管理系统目前设计置于()。
A、管理信息区B、安全生产I区C、安全生产II区D、安全生产III区正确答案：D10、运维单位接到资源回收通知后，应及时()，恢复通信资源的可使用状态，并将结果反馈至通信资源管理单位A、通知用户自行拆除通信网络至使用单位的链接即可B、拆除物理链接，保留逻辑链接，方便日后重新利用C、拆除通信网络内部的物理和逻辑连接D、拆除逻辑连接，保留物理连接，方便日后重新利用正确答案：C11、电力二次系统包括自动化、()、安全自动、继电保护。
A、调度B、方式D、输电正确答案：C12、电压等级为220kV的设备不停电时的安全距离是()。
《光纤通信》课后习题答案
第一章1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
光纤通信原理考试题+参考答案
光纤通信原理考试题+参考答案一、单选题（共50题，每题1分，共50分）1、通常，影响光接收机灵敏度的主要因素是（）。
A、光纤衰减B、光纤色散C、暗电流D、光接收机噪声正确答案：D2、常用的光纤通信短波长窗口是（）nm。
A、850B、3520C、2360D、4680正确答案：A3、光纤的连接分为（）。
A、固定连接B、熔连接C、固定连接和活动连接D、粘连接正确答案：C4、在光纤数字通信系统中，光发送机主要有输入接口，线路编码，( )、光源及其控制电路。
A、低速率B、复用器C、调制电路D、接口正确答案：C5、在激光器中，光的放大是通过（）。
A、泵浦光源来实现B、外加直流来实现C、粒子数反转分布的激活物质来实现D、光学谐振腔来实现正确答案：C6、EDFA工作波长为( )，与光纤的低损耗波段一致且其技术已比较成熟，所以得到广泛应用。
A、144nmB、130nmC、1550nmD、150nm正确答案：C7、光缆中的GH指（）。
A、设备光缆B、特殊光缆C、通信用海底光缆D、移动式光缆正确答案：C8、光纤的连接分为固定连接和（）。
A、固定B、活动连接C、熔接D、粘接正确答案：B9、光缆形式分类代号GY表示（）。
A、海底光缆B、特殊光缆C、通信用室外光缆D、室内光缆正确答案：C10、以下不是模拟光纤传输系统目前使用的主要调制方式是（）。
A、模拟基带直接光强调制B、光强调制C、方波频率调制D、模拟间接光强调制正确答案：C11、G.652也称为色散非位移（），可以应用于1310nm波长和1550nm波长窗口的区域。
A、光中继B、光调制C、光衰减D、单模光纤正确答案：D12、纤芯的颜色按顺序分为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、（）。
A、天蓝B、奶油白C、玫红色D、荧光色正确答案：A13、随着传输距离的增加，光功率强度逐渐减弱，光纤对光波产生衰减作用，称为（）的损耗。
A、木头B、塑料C、光纤D、玻璃正确答案：C14、光缆一般由缆芯、加强件、( )三大部分组成。
光纤通信原理习题答案
第二章1.定性描述渐变型多模光纤带宽远远优于阶跃型多模光纤的原因。
答：阶跃型多模光纤以不同入射角进入光纤的光线将经历不同的路径，虽然在输入端同时入射并以相同的速度传播，但到达光纤输出端的时间却不同，出现了时间上的分散，导致脉冲严重展宽。
而渐变型多模光纤有自聚焦作用，虽然沿光纤轴线传输路径最短，但轴线上折射率最大，光传播最慢。
斜光线大部分路径在低折射率的介质中传播，虽然路径长，但传输快。
通过合理设计折射率分布，不同入射角度入射的光线以相同的轴向速度在光纤中传输，同时到达输出端，即所有光线具有相同的空间周期，从而降低模间色散，增加了光纤传输带宽。
2.已知多模阶跃型光纤，纤芯折射率为n 1=1.5，光纤芯经2a=50μm ，相对折射率差Δ=0.01，求：（1）光纤数值孔径NA.和收光角；（2）归一化频率V 和导模总数N ？（λ=1.3μm ）；（3）当Δ=0.001时，光纤芯经2a 为多大时光纤可单模工作？解：1/201/2121/21(1)sin 0.21arcsin(2)2/25.6/2328(3)7.432(2)12.2(2)(2)c c NA n NA n V a N V a mn n V n πλλµπθθ====≈=⋅≈=≈⋅<≈⋅∆∆⋅∆⋅。
3.已知阶跃型光纤的纤芯折射率n 1=1.5，相对折射率差Δ=0.001，芯半径a=5μm ，试求LP02、LP11和LP12模的截止波长各为多少？解：c c 11c 02c 12 3.832,0.55501356,0.416.3802,0.33VVV c c c c m m mLp Lp Lp µµµλλλλ=======：：：对于对于对于4.什么是光纤的色散？分析多模光纤和单模光纤的色散机理。
解释为什么石英光纤在1310nm 有最低的色散？答：色散是在光纤中传输的光信号，不同频率成分和模式成分的光有不同传播速度而产生的一种物理效应。

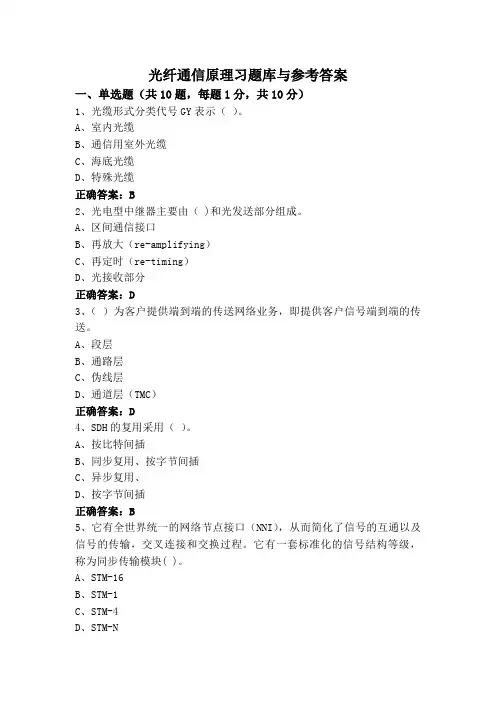

光纤通信原理习题库与参考答案
光纤通信原理习题库与参考答案一、单选题（共10题，每题1分，共10分）1、光缆形式分类代号GY表示（）。
A、室内光缆B、通信用室外光缆C、海底光缆D、特殊光缆正确答案：B2、光电型中继器主要由（ )和光发送部分组成。
A、区间通信接口B、再放大（re-amplifying）C、再定时（re-timing）D、光接收部分正确答案：D3、（）为客户提供端到端的传送网络业务，即提供客户信号端到端的传送。
A、段层B、通路层C、伪线层D、通道层（TMC）正确答案：D4、SDH的复用采用（）。
A、按比特间插B、同步复用、按字节间插C、异步复用、D、按字节间插正确答案：B5、它有全世界统一的网络节点接口（NNI），从而简化了信号的互通以及信号的传输，交叉连接和交换过程。
它有一套标准化的信号结构等级，称为同步传输模块( )。
A、STM-16B、STM-1C、STM-4D、STM-N正确答案：D6、以下不是光有源器件的是（）。
A、开关B、光检测器C、光放大器D、光源正确答案：A7、光缆中的GY指（）。
A、室(局)内光缆B、通信用室(野)外光缆C、特殊光缆D、设备内光缆正确答案：B8、SDH系统是（）。
A、准同步数字系列B、同步数字系列C、码分数字复用系统D、频分复用系统正确答案：B9、下列哪项是光纤的光学特性？( )A、偏心度B、带宽C、直径D、折射率分布正确答案：D10、基群PCM端机输出端口的接口码速率和码型分别为（）。
A、2.048Mb/s，HDB3B、8.448Mb/sC、2.048Mb/sD、8448Mb/s正确答案：A二、多选题（共40题，每题1分，共40分）1、光纤的特性主要包括（）、（）、（）、（）。
A、几何特性B、物理特性C、化学特性D、传输特性正确答案：ABCD2、光纤通信系统是由以下哪几部分组成的?（）、（）、（）、（）A、光端机B、中继器C、光纤光缆线路D、电端机正确答案：ABCD3、掺铒光纤放大器主要由（）、（）、（）、（）及光滤波器等组成。
《光纤通信》课后习题答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和A PD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤通信课后习题解答参考答案
思考题参考答案1、SDH帧由哪几部分组成？SDH有哪些显著特点？答：SDH帧由净负荷，管理单元指针和段开销三部分组成。
SDH主要优点有：高度标准化的光接口规范、较好的兼容性、灵活的分插功能、强大的网络管理能力和强大的自愈功能。
其缺点有：频带利用率不如PDH高、设备复杂性增加、网管系统的安全性能要求高。
2、根据帧结构，计算STM-1、STM-4的标称速率。
解：STM-1的标称速率：一帧的比特数：9×270×8＝19440（比特），传送一帧所用时间为125μs，故标称速率为：19440/(125×10－6)＝155520（kb/s）。
STM-4的标称速率：STM-4帧为9行，270×4列，传送一帧所用时间为125μs。
可以看出STM-4的列数是STM－1的4倍，其余都一样，所以：STM－4的标称速率为：155520×4＝622080（kb/s）3、STM-N帧长、帧频、周期各为多少？帧中每个字节提供的通道速率是多少？答：STM-N帧长为9×270N×8比特，帧频8000帧/秒，周期为125μs。
帧中每个字节提供的通道速率为：8比特/帧×8000帧/秒＝64kb/s。
4、段开销分几部分？每部分在帧中的位置如何？作用是什么？答：段开销分为再生段开销和复用段开销两部分。
再生段开销位于STM-N帧中的1~3行的1~9×N列，用于帧定位，再生段的监控、维护和管理。
复用段开销分布在STM-N帧中的5~9行的1~9×N列，用于复用段的监控、维护和管理。
5、管理单元指针位于帧中什么位置？其作用是什么？答：管理单元指针存放在帧的第4行的1~9×N列，用来指示信息净负荷的第一个字节在STN-N帧内的准确位置，以便正确地分出所需的信息。
6、简述2.048Mbit/s信号到STM-1的映射复用过程。
答：2.048Mbit/s信号经过C-12、VC-12、TU-12、TUG-2、TUG-3、VC-4、AU-4和AUG-1映射复用成STM-1的成帧信号。
光纤通信试题及答案
光纤通信试题及答案一、选择题1. 光纤通信中，光信号的传输介质是？A. 铜线B. 光纤C. 无线电波D. 卫星答案：B2. 下列哪项不是光纤通信的优点？A. 带宽大B. 抗干扰能力强C. 传输距离短D. 保密性好答案：C3. 光纤通信中，光信号的调制方式不包括以下哪项？A. 强度调制B. 频率调制C. 相位调制D. 振幅调制答案：D二、填空题1. 光纤通信的基本原理是利用_________传输光信号。
答案：光纤2. 光纤通信系统中，光信号的接收端设备通常称为_________。
答案：光接收机3. 光纤通信中，常用的光纤类型有单模光纤和_________。
答案：多模光纤三、简答题1. 简述光纤通信的基本原理。
答案：光纤通信的基本原理是利用光纤作为传输介质，通过激光器等光源产生光信号，然后通过光纤传输到接收端，接收端的光接收机将光信号转换为电信号，再经过解调等处理，还原成原始信息。
2. 光纤通信相比其他通信方式有哪些优势？答案：光纤通信相比其他通信方式具有传输带宽大、传输距离远、抗干扰能力强、信号损耗小、保密性好等优势。
四、计算题1. 假设光纤通信系统中，光信号的传输速率为10Gbps，光纤的损耗为0.3dB/km，求在100km距离上的信号损耗。
答案：根据损耗公式，损耗(dB) = 损耗系数(dB/km) × 距离(km)，所以信号损耗= 0.3dB/km × 100km = 30dB。
五、论述题1. 论述光纤通信在现代通信网络中的应用及其重要性。
答案：光纤通信在现代通信网络中扮演着极其重要的角色。
由于其高带宽、长距离传输能力以及抗干扰性等特点，光纤通信已成为长距离数据传输、宽带接入、数据中心互联等场景的首选技术。
随着互联网和大数据的快速发展，光纤通信的需求日益增长，其在保障信息传输的高效性、稳定性和安全性方面发挥着不可替代的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
i M e
P hc
7.14 假定一个硅APD工作在0.82um，其量 子效率为0.8，增益为100，试计算其响应 度。要检测器产生20nA的光电流需要光功 率为多大？
i M e
P
ቤተ መጻሕፍቲ ባይዱ
hc
7.14 假定一个InGaAs APD工作在1.55um， 其量子效率为0.7，增益为100，试计算其 响应度。要检测器产生20nA的光电流需要 光功率为多大？
6-13、某掺饵光纤放大器的噪声系数是6， 增益为100,如果输入信号的信噪比为30dB， 信号功率为10uW，试计算输出信号功率 （dBm）和输出信噪比（dB）
6.26、掺饵光纤放大器的泵浦波长为980nm， 放大波长为1550nm，如果仅仅考虑一个 980nm光子产生一个1550nm光子的能量损 失，试计算此放大器的效率。
7.6 假设光检测器的量子效率为0.9，工作 波长为1.3um，入射光功率为-37dBm，试 计算其输出电流，同时计算负载电阻为50 欧姆，100欧姆，1兆欧姆时的输出电压
i e
P hc
7.7 假设光电倍增管有四个倍增电极，每个 增益为4，阴极的量子效率为0.9，按7.6的要 求重新进行计算。
6.31、假设半导体激光器向光纤注入0.5mW 的光功率，随后接一个增益为25dB的功率放 大器，紧随其后连接的光纤长度为100km， 损耗是0.25dB/ km，接下来是在线放大器， 能提供足够的增益，可以将信号功率放大到
功率放大器输出端的功率电平，后面的光纤 同第一段光纤完全一样，但长度为150km。 一个前置放大器将信号的功率放大到注入光 纤时的量级（0.5mW）。试问，此前置放大 器的增益是多少？画出此光纤系统中以dBm 为单位的光功率随位置变化图。
i M e
P
hc
