《电流表和电压表应用》专题训练一．选择题（共13小题）1．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路3．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路4．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路5．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障6．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路9．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路10．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11．如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了12．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开13．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题（共17小题）14．在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是；乙处是．15．如图所示，甲是，乙是，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）16．如图所示，空缺电路的甲处是，乙处是（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．17．在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中是电流表，是电压表；若L1与L2并联，则电路中是电流表，是电压表．18．如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为表，b为表，c为表．19．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．20．如图所示的电路，若在甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能发光，则甲接表，乙接表．21．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．22．如图所示的电路里，在圆圈中连接适当电表，使灯L1和L2并联且都能发光，那么①应是表，②是表，③是表．23．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路．24．如图所示，将电流表“A”或电压表“V”的符号填入相应的圆圈内，当开关S闭合后，要使小灯泡L1、L2并联．25．如图所示，1、2、3是三个电表（电流表或电压表），若要求灯泡L1、L2串联，则是电流表，是电压表；若要求灯泡L1、L2并联，则是电流表，是电压表．26．如图所示，当闭合S，L1和L2均能发光，三个电表均有示数．若使L1和L2组成并联电路，则a表是表，b表是表，c表是表．27．常见的电路图元件符号：电源、开关、灯泡、定值电阻、滑动变阻器、电动机、电流表、电压表、交叉相连导线．28．如图所示，A是表，B是表，C是表，D是表．29．如图所示，灯泡L1、L2均能正常发光，电路图中“○”处的a是表，b是表，c 是表．30．如图所示，在○内填上是电流表或电压表，并标上“+”、“﹣”接线柱．参考答案与试题解析一．选择题（共13小题）1．（2017•诸城市模拟）小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【分析】根据电路图可知，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路，然后根据电压表有示数确定电路断路的位置．【解答】解：两灯泡串联，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路；因为电压表有示数，说明灯L2断路．故选D．【点评】串联电路的特点是：各用电器工作状态互相影响，一个用电器断路，其它用电器都不能工作；一个用电器不工作，其它用电器能工作，故障只能是此用电器短路．2．（2016•德阳）如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障：电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．3．（2016•福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路【分析】根据电路图可知，两灯泡并联，电流表A测量L2电流，电压表测量L2两端电压；（1）根据电流表和电压表测量的对象确定有示数的仪表，从而判断电路故障；（2）先确定电路故障，然后逐一分析．【解答】解：A、若L1开路，只有L2发光，电流表、电压表都有示数，故A不符合题意；B、若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；C、若L2开路，灯L1发光，电流表无示数，电压表有示数，故C符合题意；D、若L2短路，灯L1也同时被短路，两灯都不发光，两电表也都无示数，故D不符合题意．故选C．【点评】要学会使用电流表、电压表来判断电路中的故障，学会从现象中分析原因．4．（2016•宜昌）如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡串联，电压表测L2两端的电压，电流表测电路中的电流，电压表示数增大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，即电压表并联部分断路．【解答】解：A、灯L1被短路时，电路中有电流，电压表有示数，灯L2亮，与题意不符，故A错误；B．灯L2被短路时，电路中有电流，电压表有示数，灯L1亮，与题意不符，故B错误；C．灯L1断路，电路中无电流，电压表示数为零，电流表示数为零，两灯泡不亮，与题意不符，故C错误；D．灯L2断路，电路中无电流，灯不亮，电压表有示数且等于电源电压，电流表无示数，与题意相符，故D正确．故选D．【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．5．（2016•镇江）如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障【分析】用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：用电压表检测时，发现AB间电压不为零，说明电源完好；AD间的电压不为零，说明AD间有断路或灯泡短路．A、若小灯泡短路，则AB、AD、AF间电压表都有示数，故A不符合题意；B、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数，故B不符合题意；C、已知导线及各处连接完好，故测HG间的电压和AF间的电压相同，因AF间电压表无示数，所以滑动变阻器不可能断路，故C不符合题意；D、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数‘若要判断变阻器和灯泡是否同时断路，所以需要将电压表两端接G、B，若电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的是好的；若电压表无示数则说明滑动变阻器断路．这样就能判断灯泡和滑动变阻器是否同时断路，故D符合题意．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，在已判断是开路的情况下，当电压表有示数时说明电压表之间的部分可能发生了断路．6．（2016•广西）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连．【解答】解：闭合开关后两灯都不亮，说明电路故障为断路，故排除AC．将电压表分别接在a、b两端和c、d两端时，电压表示数为零，说明电压表的正负接线柱不能与电源两极相连，说明电流表和L2之外有断路故障，故排除D．将电压表接到b、c两端时，电压表有明显示数，说明电压表的正负接线柱与电源两极相连，所以电流表、灯L2完好，故障为灯L1断路，B项正确．故选B．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．7．（2016•乐山）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流；闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路．故选A．【点评】根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有断路故障；若电压表无示数，说明电压表被短路或与电源不能相通．8．（2016•成都）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在AB两端时，发现甲不亮，乙亮，说明电路通路，两灯泡不可能短路，乙不可能断路；同时因导线与并联在BC两端时，灯均不亮，说明灯甲不可能短路，只能为灯甲发生了断路（开路）．故选B．【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．9．（2016•湖南校级模拟）如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明不可能发生短路，只能是一灯断路．【解答】解：A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；D 如果灯L2短路，L1会发光．此选项不符合题意．故选C．【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路．10．（2016•通辽模拟）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【分析】如图所示，两灯泡并联，电流表测量的是灯L2中电流，电压表测量的是灯L1两端的电压，也就是灯L2两端的电压，即电源电压．根据电流表、电压表在电路中的特征逐一进行判断．【解答】解：A、灯L1断路，则电压表直接测电源电压，并且示数不变．L2支路不受影响，故电流表示数不变，符合题意．B、灯L2断路，则电流表被断路，电流表无示数．不合题意．C、灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意．D、灯L2短路，则电流表直接与电源两极相连，会损坏，不合题意．故选A．【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．11．（2016•新泰市二模）如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，只能是电路断路．【解答】解：A、如果电流表坏了或接触不良实际没有接入电路，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；B、如果从A到L1到b部分电路中的某处出现了断路，灯泡不亮，电流表无示数，电压表测量电源电压有示数．此选项符合题意；C、如果灯L2灯丝烧断或与灯座接触不良，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；D、如果电流表，灯L1、L2都坏了，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意．故选B．【点评】电路故障问题是电学试题中经常考查的内容．解决的关键是采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．12．（2016•玉林一模）如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开【分析】电路故障要么短路、要么断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据一盏灯突然变亮确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，灯L1、L2均发光，电压表有示数，过一会儿一盏灯突然变亮，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变大，所以L2灯短路．故选B．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．13．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡并联，电流表测灯L2的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．【解答】解：A、如果灯L1短路，将发生电源短路，两个灯泡都不发光，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合题意；C、如果灯L1断路，此时电路为L2的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L2的电流不变，即电流表的示数不变，符合题意；D、如果灯L2断路，将没有电流通过L2，即电流表示数为零，不符合题意．故选C．【点评】此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．二．填空题（共17小题）14．（2015秋•璧山县校级期中）在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是电池组；乙处是开关．【分析】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，电路图所表电流的方向，判断出电源与开关的位置，及电源的正负极，然后作图．【解答】解：由图所示可知，如果电源在乙处，开关在甲处，则闭合开关时，灯泡L1被短路，所以电源应该在甲位置，乙处是开关．故答案为：电池组；开关．【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．15．（2014•福田区校级模拟）如图所示，甲是小灯泡，乙是电流表，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）【分析】根据并联路的特点进行分析，使电流从电源正极流出时分为两路，分别进两个灯泡，故可判断出甲、乙中的元件．【解答】解：电流从正极流出，分别流入两个灯泡，因此乙为电流表，甲为小灯泡．故答案为：小灯泡；电流表．【点评】解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电流表在电路中的作用选择电流表的位置．16．（2016秋•东海县校级月考）如图所示，空缺电路的甲处是电流表，乙处是电源（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．【分析】解答此题从以下知识点入手：①电流从电源的正极出发，最后回到电源的负极．②在电路中，电流表相当于导线，电阻接近于零；电压表相当于断路，电阻特别大．③串联电路只有一个通路，电路无分支；并联电路包括两部分：干路和支路．【解答】解：要使两只灯泡并联，电流分两支，一支经L1，另一支经L2，然后共同回负极，在电路中，电流表相当于导线，故甲为电流表，乙为电源即可．故答案为：电流表；电源．【点评】此题考查的是电流表和电压表的连接方法及串并联电路的区别，属于基本技能的考查，知道串并联电路的特点和电流表、电压表的使用方法，是正确解答此题的关键．17．（2016•长春二模）在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中2是电流表，1和3是电压表；若L1与L2并联，则电路中1和3是电流表，2是电压表．【分析】电压表要和被测用电器并联，电流表要和被测用电器串联；串联电路中，电流的路径只有一条；并联电路中，电流有多条路径．【解答】解：闭合开关，要让灯泡L1和L2串联，电流的路径只有一条，电流从正极流出，经过电表2和灯泡L2，L1，所以2是电流表，1和3分别是电压表．要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电表，即电流表，2电表应是相当于开路的电表，即2是电压表．故答案为：2；1和3；1和3；2．【点评】本此题考查的是电流表和电压表的正确连接，是电学的基础，需要熟练掌握，是一道中档题．18．（2015•无锡模拟）如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为电压表，b为电压表，c为电流表．【分析】根据电压表一定要并联在电路中，电流表一定要串联在电路中分析即可．【解答】解：闭合开关，三灯均发光．若a为电流表，则灯泡L2不发光，故a为电压表，电流表一定要串联在电路中；若b为电流表，则灯L1不发光，故b为电压表，若C为电压表，则三灯均不发光，故c为电流表，如下图所示：故答案为：电压；电压；电流．【点评】电压表、电流表是使用有相似的地方，比如：电流都是从正极流入，负极流出；也有不同的地方，比如：电流表在电路中相当于导线，则必须要串联；电压表在电路中相当于开路，则必须要并联．19．（2015•射阳县一模）在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是并联（串联╱并联）的，此时A表读数为流经R1（R1/R2）的电流表；A表和B表都是电流表（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．。

初中电流表、电压表的使用__习题

AVL 1 L 2 S 1 S 2 S 3电流表与电压表的使用1、如图1所示的电路中，电压表V 1、V 2和V 3分别测量的是______、______和______两端的电压；如果电压表V 1、V 2的示数分别为6V 和4V ，那么电压表V 3的示数为_____V 。

2、下图中电源电压保持不变，当开关S 1断开S 2接通时，电压表示数为4.5伏；当开关S 1接通S 2断开时，电压表示数为3伏；则L 1和L 2两端电压分别是。

3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L 与滑动变阻器R 的连接方式是（2）电流表A 1测通过的电流。

（3）电流表A 2测通过的电流。

（4）电压表测量V 1测两端的电压。

（5）电压表测量V 2测两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是，发光情况是L 1 ，L 2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是，发光情况是L 1 ，L 2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S 2和S 3，断开S 1，则L 1是路，L 2是路，发光情况是L 1 ，L 2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S 1、S 2和S 3，则电路是，发光情况是L 1 ，L 2 ，电流表的示数是电压表的示数是。

LV2 A1 A2 V1 R5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L 1、L 2是联，电流表A 测通过的电流。

电压表V 测量两端的电压。

（2）如图2，电灯L 1、L 2A 测通过的电流。

电压表V 测量两端的电压。

（3）如图3，电灯L 1、L 2是联。

电流表电压表练习题状元堂物理好题目

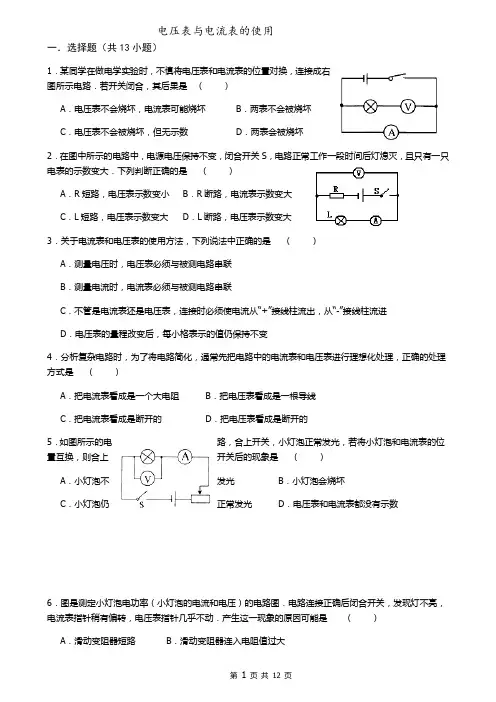

一．选择题（共13小题）1．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏2．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大3．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的5．如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数6．图是测定小灯泡电功率（小灯泡的电流和电压）的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大7．如下图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A．B．C．D．8．如下图所示的各电路图中，电压表能测L1灯两端电压的是（）A B C D9．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）A．B．C．D．10．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接12．如图所示，电阻R1与R2并联，现用电流表分别测量通过电阻R1与R2的电流并用电压表测电阻R1两端的电压，图中（）A．只有③是电流表B．①、③是电压表，②是电流表C．①、②是电流表，③是电压表D．①、③是电流表，②是电压表13．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上二．填空题（共7小题）14．如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是表，b 表，a表的示数是．15．使用电流表时应将它在被测电路中，所测电流不得超过它的．必须使电流从它的接线柱流进，接线柱流出．（选填“+”或“-”）．16．电流的符号是，单位是；测量电流的仪表是，它的使用规则是：①要联在电路中；②使电流从接线柱入，从接线柱出；③被测电流不要超过电表的；在不知被测电流的大小时，应采用的方法选择量程．④绝对不允许不经过用电器而把电流表连到．实验室中常用的电流表有两个量程：①、②．17．如图所示，电源电压一定，电键S1闭合、S2断开，电压表测量电阻（选填“R1”或“R2”）两端的电压．如果不更换实验器材，要使电压表和电流表的示数均增大，可行的方法为：．18．小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的．由三节干电池串联起来作电源，则应选用（选填“0～3V”或“0～15V”）的量程来测电池组的电压．19．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为，灯L2两端的电压为，灯L3两端的电压为．20．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．例题一在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。

电压表电流表练习题

电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。

b) 仔细观察电流表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算通过电路的电流值。

d) 关闭电路，断开电流表的连接。

2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。

b) 仔细观察电压表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算待测电路的电压值。

d) 关闭电路，断开电压表的连接。

3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。

b) 打开电路，记录并计算通过串联电路的电流值。

c) 关闭电路，断开电流表的连接。

4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。

b) 打开电路，记录并计算并联电路的电压值。

c) 关闭电路，断开电压表的连接。

5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。

b) 设置测量仪器为交流模式，并选择适当的量程档位。

c) 打开电路，记录并计算交流电路的电流和电压值。

d) 关闭电路，断开测量仪器的连接。

6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。

b) 根据欧姆定律，运用公式 V = I * R 计算电压值。

c) 根据欧姆定律，运用公式 I = V / R 计算电流值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。

b) 观察电阻表的量程，并选择适当的档位。

c) 读取并记录待测电阻的数值。

d) 关闭电路，断开电阻表的连接。

8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。

b) 根据串联电阻的计算公式，计算总电阻值。

c) 根据并联电阻的计算公式，计算总电阻值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。

初二物理电路电流电压和电阻试题

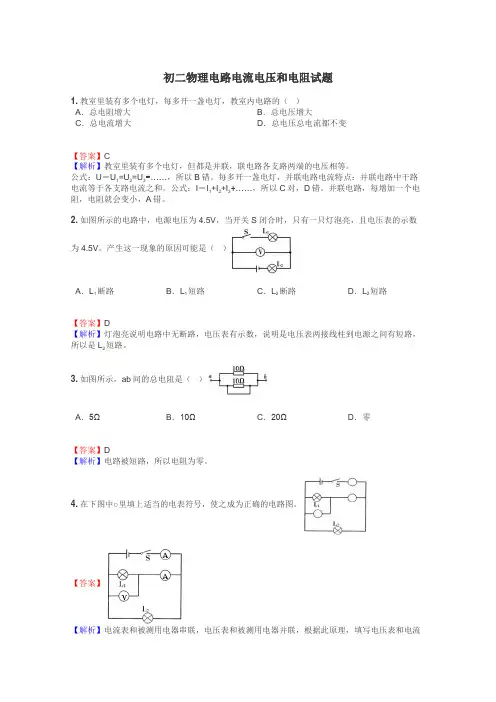

初二物理电路电流电压和电阻试题1.教室里装有多个电灯，每多开一盏电灯，教室内电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总电压总电流都不变【答案】C【解析】教室里装有多个电灯，但都是并联，联电路各支路两端的电压相等。

公式：U＝U1=U2=U3=……，所以B错。

每多开一盏电灯，并联电路电流特点：并联电路中干路电流等于各支路电流之和。

公式：I＝I1+I2+I3+……，所以C对，D错。

并联电路，每增加一个电阻，电阻就会变小，A错。

2.如图所示的电路中，电源电压为4.5V，当开关S闭合时，只有一只灯泡亮，且电压表的示数为4.5V。

产生这一现象的原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路【答案】D【解析】灯泡亮说明电路中无断路，电压表有示数，说明是电压表两接线柱到电源之间有短路，所以是L2短路。

3.如图所示，ab间的总电阻是（）A．5ΩB．10ΩC．20ΩD．零【答案】D【解析】电路被短路，所以电阻为零。

4.在下图中○里填上适当的电表符号，使之成为正确的电路图。

【答案】【解析】电流表和被测用电器串联，电压表和被测用电器并联，根据此原理，填写电压表和电流表。

5.图所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路【答案】D【解析】电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是L2断路。

选D。

6.（1）如图所示的实物电路，开关闭合后，两个小灯泡都能亮，请在右边的方框内画出它的电路图。

（2）在下图的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光．（3）根据标出的电流方向，将电池组、电流表、电压表三个元件符号中的两个，分别填进电路图的空缺处，填进后要求灯泡L1和L2串联，且都能发光．【解析】（1）分析实物图知，两只灯泡并联，开关在干路，同时控制两个灯泡，据此画出电路图．（2）电表包括电压表和电流表，二选一，我们可以依次进行尝试．图2中，中间的一个是与电源串联在电路中的，只能连电流表，而上边的是与灯泡并联的，所以应连电压表．（3）图3中，电池组是必不可少的，可先将其确定．根据电流方向，又因为要求两灯串联，且都能发光，所以右上方一定是电池组，且正极朝左；中间的不能是电流表，因为会将灯泡L1短路，所以应选电压表．故答案为：（1）电路图如左下图：（2）电路连接如中下图：（3）电路连接如右下图：7.）小明按如图所示的电路图连接电路进行探究性实验，实验时电阻R1保持不变，滑动变阻器R2的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据次数A示数/A A示数/A V示数/V V示数/V V示数/V 请回答（1）图电路是_________电路．（2）比较电流表A1和A2的示数，可得结论 __（3）比较三只电压表示数，可得结论________ ．（4）第三次实验中R2接入电路的电阻为_________．（5）当滑动变阻器的滑片P向右移动时，电压表V1示数将________，V2示数将_____ _．【答案】（1）串联（2）串联电路电流处处相等（3）串联电路的总电压等于各部分电路两端电压之和（4）5Ω（6）变小变大【解析】比较电流表A1和A2的示数，可得结论串联电路电流处处相等；比较三只电压表示数，可得结论串联电路的总电压等于各部分电路两端电压之和．第三次实验中R2接入电路的电阻为5Ω．当滑动变阻器的滑片P向右移动时，电压表V1示数将变小，V2示数将变大．8.(10分)如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。

电压表电流表练习题

电压表电流表练习题电压表和电流表是电工实验中常用的两种测量仪器，它们在电路中起到了至关重要的作用。

为了更好地掌握电压表和电流表的使用方法，我们需要进行一些练习题的训练。

下面我将为大家提供一些关于电压表和电流表的练习题，并给出相应的解答和解析。

1. 电路中有一个电阻为10欧姆的电阻器，通过它的电流为2安培，请问通过电阻器两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，所以电压等于2安培乘以10欧姆，即20伏特。

2. 电路中有一个电压为12伏特的电源，接入一个电阻为8欧姆的电阻器，请问通过电阻器的电流是多少？解答：同样根据欧姆定律，电流等于电压除以电阻，所以电流等于12伏特除以8欧姆，即1.5安培。

3. 如果我们有一个电流表，量程为0-5安培，那么它能够测量的最大电流是多少？解答：电流表的量程指的是它能够测量的最大电流值。

所以，这个电流表能够测量的最大电流是5安培。

4. 如果我们有一个电压表，量程为0-20伏特，那么它能够测量的最大电压是多少？解答：同样地，电压表的量程指的是它能够测量的最大电压值。

所以，这个电压表能够测量的最大电压是20伏特。

通过以上练习题，我们可以看到，电压表和电流表的使用方法其实非常简单。

只需要根据欧姆定律，将电流和电压与电阻进行计算即可。

同时，我们还需要注意选择合适的量程，以确保测量结果的准确性。

除了以上的基础练习题，我们还可以进行一些更加复杂的应用题，来提高我们对电压表和电流表的理解和应用能力。

例如，我们可以设计一个电路，其中有多个电阻器和电源，然后通过电流表和电压表测量各个元件的电流和电压。

通过计算和分析这些测量结果，我们可以进一步理解电路中各个元件之间的关系，以及电流和电压的分布情况。

另外，我们还可以通过改变电路中的元件数值，比如改变电阻值或电源电压，来观察测量结果的变化。

通过这种方式，我们可以更好地理解电压表和电流表的使用范围和限制。

总之，电压表和电流表是电工实验中不可或缺的工具，通过练习题的训练，我们可以更好地掌握它们的使用方法和原理。

初二物理100道精选电学试题含答案

精选电学试题一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

初二物理电流表压表练习测验题

关于电流表和电压表地练习1．串联电路中电流地特点是：；并联电路中电流地特点是：.2.串联电路中电压地特点是：；并联电路中电压地特点是：.3.二个灯串联在电路中，其中一只灯亮另一只灯比较暗，则通过二者地电流（）A 、二者电流相等B 、亮地电流大C 、暗地电流大D 、无法比较4.如右图所示，A 、B 二个导体接在电路中，则通过二者地电流（相等/不相等/无法确定）5.下列电路中测灯L1地电流，正确地是（）6.某同学想测通过一个手电筒小灯泡地电流，估计电流可能在0.2A 左右，右上图为他地连接地电路，请指出他地错误并改正.7.如图所示某同学测得电路中地电流，试分别指出在这个电路中：总电流是：；通过灯L1地电流是：；通过灯L2地电流是：.8.二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端地电压（）A 、相等B 、亮地灯两端电压高C 、暗地灯两端电压低D 、无法确定9.下列电路中测灯L1两端地电压，正确地是（）第9题图10.如图所示某同学测电路中地电压，试分别指出在这个电路中：总电压是：；L1两端地电压是：；L2两端地电压是：.11.试在右面电路中地O 中填入合适地电表（电流表和电压表）12.某一同学连接了一个电路，想用电压表测灯L1两端地电压，结果闭合开关后，发现只有L2灯亮，L1不亮，同时电压表没有示数，问此第7题图电路可能出现地故障是.13.试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡地电流，用电压表测它两端地电压.并画出相应地电路图.本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.5PCzV。

用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.jLBHr。

初二物理串、并联电路中电流、电压的规律经典习题及答案

串、并联电路中电流的规律1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是_______________________。

2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )A．0.1mA B。

10mAC。

0.1A D。

1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )A．I1=I2B．I3=I1+I2C．I1=I2+I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )A B C D8、如图所示，用电流表测干路中电流的电路图，正确的是：( )A B C D9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1> I3> I210、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )A．2：3C．1：2D．2：111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

串、并联电路中电压的规律1、如图所示电路，当开关S闭合，下列说法正确的是[ ]A．灯与是串联，且灯与被短路B．电压表测的是灯两端的电压，而不是灯两端的电压C．电流表测的是灯中的电流D．电流表测的是灯中的电流2、如图所示的电路中，甲、乙、丙表示的是电流表或电压表，当开关都闭合时电阻都有电流通过，下列说法正确的是[]A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲是电流表，乙、丙是电压表D．甲、乙是电流表，丙是电压表3、如图所示的电路，L1、L2均发光，下列各组数据分别表示电压表V1、V2和V3的示数．其中正确的是[ ]A．15V、10V、5V B．10V、5V、15VC．15V、15V、15V D．15V、0V、15V4、把电灯L1与L2串联后接在电源上，L1两端电压为U1；若把L1与L2并联后仍接在同一电源上，L1两端电压为U2，则U1与U2相比[ ]A．U1＝U2B．U1＞U2C．U1＜U2D．无法判断5、关于电流的说法中正确的是[ ]A．导体中有大量的自由电荷就能形成电流B．导体两端有电压，导体内就有电流C．导体内存在着自由电荷和导体两端有电压是形成电流的两个必要条件6、如图所示电路，下列判断正确的是[]A．电路中的电流表和电压表接法有错误B．灯是串联C．电流表测的是通过灯的电流D．电压表测的是灯两端的电压7、关于电压的说法，正确的是[]A．电路断开后，电路中电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．在几个灯并联的电路中，不论灯泡的大小如何，各灯两端的电压相等D．电压只能使电子发生定向移动，形成电流8、如图所示电路，开关S闭合后，电压表的示数为1.6V，电压表的示数为6V．那么电源电压和灯两端的电压分别是下列的[]A．6V，4.4V B．6V，1.6VC．4.4V，1.6V D．1.6V，6V9、图是测量电压和电流的电路图，下列判断完全正确的是[ ]A．甲、乙两表是电压表，丙表是电流表B．甲、乙、丙三表都是电压表C．甲表是电压表，乙、丙两表是电流表D．甲、乙、丙三表都是电流表10、下图是电压表的示意图，指针所指的示数为下列数据中的哪一个[ ]A．6.3V B．6.5V C．1.3V D．1.7V二、填空题：本大题共20小题，从第11小题到第17小题每题1.0分小计7.0分；从第18小题到第24小题每题2.0分小计14.0分；从第25小题到第27小题每题3.0分小计9.0分；从第28小题到第29小题每题4.0分小计8.0分；第30小题为5.0分；共计43.0分。

(物理)物理电流和电路测试题(含答案)

（物理）物理电流和电路测试题（含答案）一、选择题1．如图所示的电路中，电源电压恒为4.5V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（）A. 电流表的示数变化范围0.3A～0.6AB. 电压表的示数变化范围是1.5V～2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD. 该电路最大功率是2.7W【答案】 B【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）根据P=UI可得，灯的额定电流：I L额= = =0.5A，∵串联电路中各处的电流相等，且电流表的量程为0～0.6A，∴电路中的最大电流为I max=0.5A，故A不正确；∵I= ，∴灯泡的电阻R L= = =5Ω，电路中的总电阻R= = =9Ω，∵串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的最小阻值：R滑=R﹣R L=9Ω﹣5Ω=4Ω，故C不正确；该电路的最大功率：P max=UI max=4.5V×0.5A=2.25W，故D不正确；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：I min= = =0.3A，电压表的最小示数：U L=I min R L=0.3A×5Ω=1.5V，∴电压表的示数变化范围1.5V～2.5V，故B正确．故选B．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围．2．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．如图所示电路中，甲、乙两处分别接人电流表或电压表。

电流表电压表读数培优练习题(2019最新)(无答案)

电流表、电压表专题训练1．如图所示，当开关S闭合后，通过灯泡L1和L2的电流均为0.5A，通过L3的电流为1A，则电流表A1的读数为 A 和A2的读数为 A ．2．如图所示，通过灯L1的电流I1=0.5A，通过灯L2的电流I2=1A，通过灯L3电流I3=2A，则电流表A1和A2的读数分别为A、A．3．如图所示电路中，三个电表a、b、c的读数分别为 1.5、1.2、2.5（单位是伏或安）则是电压表，通过L1的电流为A．4．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是 A第1题第2题第3题第4题5．某同学在“用电流表测电流”的实验中．使用的电路如图甲所示．按电路图正确连接电路并接通开关S 后，电流表A1、A2偏转的角度相同如图乙，则电流表A1的读数是A．R l中的电流为A．第5题第6题第7题第8题6．如图所示，开关闭合时，电压表V的读数是3V，电压表V1的读数是2V，则L1两端的电压是V，L2两端的电压是V，电源电压是v．7．如图所示，V1测量的是的电压、V2测量的是V的电压．若V1的读数是2V，V2的读数是6V，则电源电压是V．8．如图所示电路中，当S闭合后，V1表读数为7V，V2表读数为8V，若电源电压为12V，则L2两端的电压为V．9．如图所示，开关闭合时，电压表V的读数是3V，电压表V1的读数是2V，则L1两端的电压是V，L2两端的电压是V．10．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为V，灯L2两端的电压为V，灯L3两端的电压为V．11．如图所示的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，则甲表是表，乙表是表．第9题第10题第11题第12题第13题12．如图所示，电流表A1、A2和A3的示数分别为1.2A，0.8A和0.3A；那么通过L1的电流强度为A，L2中的电流强度为A，L3中的电流强度为A．13．如图所示，通过灯L1、L2、L3的电流分别为0.1A、0.2A、0.3A，则电流表A1的示数为A，A2的示数为A．14．如图所示，电源电压保持不变，闭合开关S后，电压表的示数是8V，电压表的示数是V，则电灯L1两端的电压是2.8V，电灯L2两端的电压是V．15．如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是A，L2中的电流是A．16．如图所示的电路中，电源电压为3V，闭合开关后，电压表的示数为1.2V，则L1两端的电压为V，L2两端的电压为V．17．如图所示，电源电压为7V恒定不变，当S断开时，电压表的示数为4V，则L2两端的电压为V；当S 闭合时，电压表所显示的电压值应为V．第14题第15题第16题第17题第18题18．在图所示的电路中，电压表是测量两端的电压，电压表是测量两端的电压．如果电压表的示数是6v，电压表的示数是3.5v，那么电源电压是v，灯L3两端的电压是v．19．如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端电压为V，灯L2两端电压为V，电源电压为V．20．在如图所示的电路中，闭合S后，V1的示数是3伏，V2的示数是5伏，已知电源两端的总电压是6伏，那么L1两端的电压是伏，L2两端的电压是伏，L3两端的电压是伏．21．如图所示，S闭合后，L1和L2的连接方式是联，测两端的电压，测两端的电压．若的示数是2.6V，的示数是1.2V，则L1两端的电压是V，电源电压是V．22．如图的电路中，电压表V1的示数为6V，V2的示数为7V，若电源电压为10V，则灯L1两端的电压为第19题第20题第21题第22题第23题23．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为V，灯L2两端的电压为V，电源电压为V．24．如图所示电路中，开关S闭合后，电压表V1的示数为2.5V，V2的示数为1.5V，则灯L l两端的电压为V，电源电压为V．25．如图所示的电路，S合上后，电压表V2的示数是6V，V1的示数是3.8V，那么电灯L两端的电压是V，R两端的电压是V．26．如图，开关闭合后，如果L1两端的电压是5V，L2两端的电压是3V，则V1的示数是8V，V2的示数是V．27．如图所示是用电压表、电流表测电路中的电流、电压．已知A1的示数是0.8安，A2的示数是 1.2安，V 的示数是20伏，则L1两端的电压和电流分别是A．L2两端的电压、电流分别是A．28．如图所示电路中，闭合开关S后，电压表V l的示数为4.5V，则电压表V2的示数是V，电源电压是V．第24题第25题第26题第27题第28题29．按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。

电压表电流表示数变化练习题

判断电压表电流表示数变化的习题1．如图1所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电流表的示数、电压表示数的示数 [选填“变大”“变小”或“不变”]2. 如图2所示。

当滑动变阻器滑片向右移动时，电压表示数、电流表A 1的示数电流表A2的示数 [选填“变大”“变小”或“不变”]3．如图3所示电路中，电源电压不变，闭合开关S 1，把变阻器的滑片P 向左移动时（）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大4.如右图所示的电路中，电源两端的电压保持不变。

闭合开关S ，将滑动变阻器的滑片P 向右移的过程中电压表V1示数、电压表V 2示数、电流表A 1的示数 [选填“变大”“变小”或“不变”]5.如下图所示,开关闭合后,当滑动变阻器滑片P 向右滑动过程中电流表的读数、电压表的读数 [选填“变大”“变小”或“不变”]6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中【】A ．电压表V 示数变小B ．电流表A 1示数变大C ．电流表A 2示数不变D ．电流表A 2示数变小7．在图7所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P 向右端滑动时（）A ．电流表示数减小，电压表示数减小B ．电流表示数不变，电压表示数不变C ．电流表示数增大，电压表示数减小D.电流表示数减小，电压表示数增大8.如右图所示的电路，开关S 闭合后，将滑动变阻器的滑片P向右滑动的过程中，电流表的读数、电压表的读数、[选填“变大”“变小”或“不变”] 灯泡亮度。

[选填“变亮”“变暗”或“亮度不变”]9．如图所示电路，电源电压恒定，R 0为定值电阻，R 为滑动变阻器．闭合开关S 后，在滑动变阻器滑片P 向左滑动的过程中（）A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数变小D ．电灯的亮度变暗图1 图2P V A S S R 1 A 2 A 1 V P R 2 图6图510．小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R ’是滑动变阻器，R 是定值电阻，电源电压恒定。

填电流表、电压表练习题

填电流表、电压表练习题填电流表、电压表练习题一、填空题1.在一个完整的电路中，电阻、电源、导线、开关和____是必不可少的。

2.电流表必须和被测的用电器____，而电压表则必须和被测的用电器____。

3.在实验室里，电流表有两个量程，分别是____和____。

4.电压表也有两个量程，分别是____和____。

5.在电路中，电源、用电器和中间元件（如开关、导线等）的合理联接顺序是____。

6.电路的基本连接方式有串联和____两种。

7.在串联电路中，如果一个用电器不工作，那么另一个用电器也不能工作，这可以用____来说明。

8.在并联电路中，干路开关可以控制____用电器，而支路开关只能控制____用电器。

9.在电路中，电流从电源的____极流出，经过用电器后回到电源的____极。

10.在电路中，电源是把____能转化为____能的装置。

二、选择题1.在串联电路中（）A.各处电流相等；B.各处的电压相等；C.电阻一定相等；D.以上说法均正确。

2.在并联电路中（）A.各支路两端的电压相等；B.总电流等于各支路电流之和；C.电阻一定相等；D.以上说法均正确。

3.下列说法正确的是（）A.电灯的开关可以接在火线上或零线上；B.在火线与零线之间接一个保险丝；C.电饭锅、洗衣机等家用电器都使用三孔插座；D.插座不接入电路时，零线与火线间的电压为零。

4.下列四种电器中，工作电压为5伏的是（）A.手电筒；B.电视机；C.电冰箱；D.洗衣机。

5.一只滑动变阻器上铭牌上标有“100欧2A”的字样，100欧表示（）A.滑动变阻器最大阻值是100欧；B.滑动变阻器能够使用的最大电阻是100欧；C.滑动变阻器能够连接到的最大电阻是100欧；D.滑动变阻器两端的最大电压是100欧。

浙教版初二科学上学期电流表电压表练习

电学练习一：选择题1.如图所示是一种门铃开关构造的截面图，其中（）A.A、B是导体，C、D是绝缘体;B.C、D是导体，A、B是绝缘体;C.A、D是导体，B、C是绝缘体;D.A、B、C、D都是导体.2.如图所示的电路中，错误的电路图是（）A．甲图 B．乙图 C．丙图 D．丁图3.科学知识在平时的生产生活中有广泛应用，下列说法正确的是（）A.电工用的尖嘴钳前并通常都装有橡胶套，主要是为了使劲握钳柄时手掌不至于太疼B.电线的芯线外面包一层塑料，主要是为了保护里面的芯线不受腐蚀C.手机的备用电池不能与硬币放在一起，主要主是为了防止手机电池被硬币短路儿损坏D.有些电学实验室铺有掺咋着金属丝的地毯，主要是为了增加地毯的强度4. 下列现象中与静电无关的是（）A.用梳子梳干燥的头发,越梳越蓬松B.通信卫星采用硅光电池提供电能C.运送石油的大卡车常在地上拖一条大铁链D.晚上脱化纤衣服时会有火花产生5.小明用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了两个电极，做好该西红柿电池后，再用电压表测量了它的电压，你觉得它的电压有多高（）A.3VB.220VC.1.5VD.0.2V6.如图所示电路中，电源电压不变，开关S闭合，等L1和L2都正常发光，一段时间后，突然其中一个熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1短路 B．灯L1断路 C．灯L2断路 D．灯L2短路7.由同种材料制成的三根电阻丝，知它们的长度关系为L1＞L2=L3，横截面积的关系为S1 =S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．R1 ＜R2=R3，I1=I2=I3B．R1=R2＞R3，I1=I2＞I3C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I38.如图所示，为了使L1和L2并联，应用导线连接的接线柱是A.B与CB.A与B，C与AC.A与C，B与DD.B与C，B与D9.如图所示，若电流表A1的示数为0.4安，电流表A2的示数为0.1安，则电流表A的示数为（）A．0.4A B．0.1A C．0.5A D．0.3A10.某同学在一次测量电流时，发现电流变的指针向“0”刻度的左边偏转，他再次检查了所连接的电路并进行改动，请你分析下面的改动方法不可行的是（）A.先断开开关，将电池从电池盒中取出调换方向后再装入电池盒B.先断开开关，将接电流表的两根导线调换C.不断开开关,将接电流表的两根导线调换D.先断开开关，将接电池的两根导线调换11.小轿车上都装有一个指示灯，用来提醒司机车门是否关好，四个车门中只要有一个车门没关好（相当于一个开关断开），指示灯就发光提醒．图所示四个电路中，能体现该装置工作原理的是（）A． B C D12.如下图所示电路中，会烧坏电流表的错误接法是( )A. B. C. D.13.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压 B．灯L2两端的电压C．灯L1和L2两端的总电压 D．电源两端的电压14.如图所示，开关S闭合后，将电压表并联在ab处时读数是0伏；并联在bc 处时读数是6伏，整个电路中没有电流，其电路故障是（）A．L1灯丝断路 B．L2灯丝断路C．电池耗尽无电压 D．L2灯丝短路15.如图所示的电路中，①②③④处的电表分别是A.表①是电压表,表②③④是电流表B.表①③是电压表,表②④是电流表C.表①②是电压表,表③④是电流表D.表①③④是电压表,表②是电流表16.保证司乘人员的安全，轿车上设有安全带未系系统。

电流表电压表使用和电路故障分析经典练习题

电流表、电压表的正确使用一、电流表和电压表的读数1、小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行_________，此时电流表示数如图所示，则小菲同学应该选用的电流表量程是_______，这样做的好处是__________________.2、电路中的电流可以用电流表测量，在测量时，它必须________（填“串联”或“并联”）在待测电路中，让电流从电流表的_________接线柱流入，图中电流表的读数是_________A ． 3马路上的路灯都是_________（并/串）联的，要获得6V 电压可将_______节干电池_______（并/串）联起来．如图所示，当量程为0～3V 时，电压表指针的读数为______V ；当量程为0～15V 时，电压表指针的读数为_________V ．【规律总结】关于电流表、电压表使用的解题思路：1）符合电流表、电压表正确使用的要求；2）简化电路，电流表在电路中当短路（或导线）处理；电压表在电路中当断路（开路）处理；3）判断电路的连接方式。

1．要用电流表测量灯泡L 1中的电流，如图1所示的四个电路中，接法正确的是：（）2．如图2所示，a 、b 、c 表示的是电压表或电流表，当S 1、S 2都闭合时，下列说法正确的是：（）A 、a 、b 、c 都是电流表；B 、a 、b 、c 都是电压表；C 、a 、b 是电压表，而c 是电流表；D 、b 、c 是电流表，而a 是电压表。

3、如图3所示，闭合开关后能测出小灯泡L 1两端的电压的电路是（）4、在图4所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是：（）A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表5、如图5所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。

中考物理专题复习电压表和电流表的使用试题

电压表和电流表的使用制卷人：打自企；成别使；而都那。

审核人：众闪壹；春壹阑；各厅…… 日期：2022年二月八日。

一、根底知识: 电流电流的形成：电荷定向挪动形成电流。

电流的大小叫做电流强度，简称电流，符号I ，方向：规定正电荷定向挪动的方向为电流的方向。

在一个闭合电路中，在电源外部电路〔外电路〕，电流从电源的正极流出，经过用电器流向电源的负极，在电源内部电路〔内电路〕，电流从电源的负极流回正极。

电流的定义：单位时间是通过导体横截面的电量。

电流定义式：tqI =〔其中q 为通过导体横截面的正、负电荷电量的绝对值之和〕电流的单位：安培，简称安，单位符号用A 表示。

A mA A μ631011011⨯=⨯= 电压水压是形成水流的原因——电压是电荷定向挪动形成电流的原因；水泵的作用是将低处的水搬运到高处，是提供水压的设备——电源的作用通过非静电力做功把电荷从电源负极搬回正极，维持两极之间的电压。

电压用符号U 表示。

在国际单位制中，电压的单位是伏特，简称伏，用符号V 表示。

电压的单位还有千伏〔KV〕、毫伏〔mV〕、微伏〔V〕一些电压值：电子手表用的电池电压V；一节干电池的电压V；一个蓄电池的电压2V；人体的平安电压不高于36V；家庭电路的电压220V；工厂动力用电的电压380V；发生闪电时云层间的电压可达108V。

二、电流表的使用：认识电表2、电压表与电流表在使用上的一样点和不同点一样点不同点〔1〕使用前都要较零。

〔2〕把它们连入电路时，都必须使电流从红〔或者“+〞〕接线柱流入，从黑〔或者“-〞〕接线柱流出；〔1〕电流表要串联在被测电路中，而电压表要并联在被测电路两端；〔2〕电流表不能接在电源两端，而电压表可以接在电源两端；〔3〕被测电流或者电压都不能超过所选量程或者接线柱旁标出的最大测量值；〔4〕在预先不知道被测电流或者电压的大约值时，需先用大量程试触．〔3〕电压表在电路中相当于断路〔电压表的内阻很大〕，而电流表在电路中相当于导线〔电流表的内阻很小〕．电表的读数例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中假如接入电路的“+〞和“”两个接线柱，那么表的示数为_____，假如接入电路的是“+〞和“-3”两个接线柱，那么表的示数为_____. 在乙图中，假设选用的量程为0～15 V，那么表的示数为_____，假设选用的量程为0～3 V，那么表的示数为_____.解：在甲图中，假设选用的量程为，那么最小分度为，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为。
