第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。
A ．碰撞游离B ．表面游离C ．光游离D ．电荷畸变电场2) 先导通道的形成是以 C 的出现为特征。
A ．碰撞游离B ．表面游离C ．热游离D ．光游离3) 电晕放电是一种 A 。
A ．自持放电B ．非自持放电C ．电弧放电D ．均匀场中放电4) 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为 C 。
A.碰撞游离B.光游离C.热游离D.表面游离5) ___ B ___型绝缘子具有损坏后“自爆”的特性。
A.电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件？DA.大雾B.毛毛雨C.凝露D.大雨7) 污秽等级II 的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km~10km地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为 C 2/cm mg 。
A .≤0.03 B.>0.03~0.06 C.>0.06~0.10 D.>0.10~0.25 8) 以下哪种材料具有憎水性？AA . 硅橡胶 B.电瓷 C. 玻璃 D 金属二、填空题9)气体放电的主要形式：辉光放电、 电晕放电、 刷状放电、 火花放电、 电弧放电 。
10)根据巴申定律，在某一PS 值下，击穿电压存在 极小（最低） 值。
11)在极不均匀电场中，空气湿度增加，空气间隙击穿电压 提高 。
12)流注理论认为，碰撞游离和 光电离 是形成自持放电的主要因素。
13)工程实际中，常用棒－板或 棒－棒 电极结构研究极不均匀电场下的击穿特性。
14)气体中带电质子的消失有 扩散 、复合、附着效应等几种形式15)对支持绝缘子，加均压环能提高闪络电压的原因是 改善(电极附近)电场分布 。
16)沿面放电就是沿着 固体介质 表面气体中发生的放电。
17)标准参考大气条件为：温度C t 200 ，压力 0b 101.3 kPa ，绝对湿度30/11m g h18)越易吸湿的固体，沿面闪络电压就越__低____19)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上____NaCl ______含量的一种方法20)常规的防污闪措施有： 增加 爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题21) 简要论述汤逊放电理论。
电气设备绝缘试验
电气设备绝缘试验
•3.6 交流耐压试验
耐压试验
对绝缘施加一个比工作电压高得多的电压 进行试验。在试验过程中可能引起设备绝 缘的损坏，故又称破坏性试验。
为避免设备损坏，耐压试验要在非破坏性 试验后进行，即在非破坏试验合格后方允 许进行。
处于低电位，调试方便安全，主要用于实验室试验
•反接线：Ｄ点接高压，Ｃ点接地，试品一端直接接地。电桥本体应有
高绝缘强度，有可靠的接地线 ，适用于现场试验
PPT文档演模板
电气设备绝缘试验
PPT文档演模板
•正接线
电气设备绝缘试验
•西林电桥反接线
PPT文档演模板
现场试验中：有许多 一端接地的试品，如 敷设在地下的电缆及 摆在地面的重大电气 设备，要改成对地绝 缘是不可能的，只能 改变电桥回路的接地 点。这样就产生了一 种反接法的西林电桥
PPT文档演模板
电气设备绝缘试验
5）测量介损的功效
测量介损能有效地发现的缺陷：
（1）绝缘受潮 （2）穿透性导电通道 （3）绝缘内含气泡的游离、绝缘分层、脱壳等 （4）老化劣化，绕组上附积油泥 （5）绝缘油脏污、劣化等
测量介损不易发现的局部性缺陷：
（1）非穿透性局部损坏（测介损时没有发生局部放电） （2）很小部分绝缘的老化劣化 （3）个别的绝缘弱点
电气设备绝缘试验
•4). 测量的影响因素
•（1）温度的影响——尽可能在10~30℃的条件下测量
•（2）试验电压的影响——测量 与
•
于判断绝缘的状态和缺陷的类型，图3-13
的关系，有助
•（3）试品表面泄漏的影响——将试品擦拭干净，必要时
•
加屏蔽
•（4）试品电容量的影响——对电容量大的试品，测
《高压电技术》课程复习要点
《高压电技术》课程复习要点课程名称：《高压电技术》适用专业：2016级电力系统自动化（专科业余函授）辅导教材：《高电压技术（第三版）》常美生主编中国电力出版社复习要点：第一章绪论内容：电介质的极化、电导与损耗。
要求：掌握电介质的极化；了解质的介电常数；掌握电介质的电导和损耗。
第二章气体放电的基本物理过程内容：气体中带电质点的产生和消失；气体放电过程的一般描述；均匀电场气隙的击穿；不均匀电场气隙的击穿。
要求：了解带电粒子的产生和消失及电子崩；了解自持放电条件，掌握气体放电的汤逊理论和流注理论；熟悉不均匀电场中的放电过程及电晕放电；掌握沿面放电及污闪。
第三章气体介质的电气强度内容：气隙的击穿时间；气隙的伏秒特性；气隙的击穿电压；提高气隙击穿电压的方法；的电气特性。
要求：了解气体介质的电气强度的影响因素；掌握提高气体介质电气强度的方法。
第四章液体和固体介质的电气特性内容：固体、液体电介质击穿的机理；影响固体、液体电介质击穿电压的因素；提高固体、液体电介质击穿电压的方法。
要求：了解固体与液体介质的击穿和老化；掌握提高击穿电压的方法。
第五章电气设备绝缘预防性试验内容：绝缘预防性试验；在线监测和故障诊断技术概述。
要求：掌握绝缘电阻与吸收比的测量、泄漏电流的测量及介质损耗角正切的测量。
第六章绝缘的高电压试验内容：工频高压试验；直流高压试验；冲击电压发生器基本原理。
要求：掌握工频高压试验基本内容；冲击电压发生器基本原理；直流高压试验基本内容。
第七章输电线路和绕组中的波过程内容：单导线线路中的波过程；行波的折射与反射；行波通过串联电感和并联电容；行波的多次折反射。
要求：掌握波沿均匀无损单导线的传播；掌握行波的折射和反射；掌握波作用于单绕组时引起的振SF6气体荡、三相绕组的波过程及波在变压器绕组间的传播。
第八章雷电及防雷装置内容：雷电参数；避雷针与避雷器；接地装置。
要求：了解雷电参数和雷击过电压的基本分类；掌握各种防雷装置的基本原理和防雷性能；掌握防雷接地。
关于电气设备绝缘的试验
⏹⏹第五章电气设备绝缘试验（一）电气设备绝缘试验可分为两大类：（1）耐压试验（破坏性试验）：模仿设备绝缘在运行过程中可能受到的各种电压，对绝缘施加与之相等的或更为严格的电压，从而考研绝缘耐受这类电压的能力，称为耐压试验。
对绝缘考察严格，但容易造成不必要的绝缘损坏。
（2）检查性试验（非破坏性试验）：测定绝缘某些方面的特性，并据此间接地判断绝缘的状况，称为检查性试验。
这类试验一般在较低的电压下进行，通常不会导致绝缘的击穿损坏。
由此可见，上述两类试验时互为补充，而不能相互代替的。
当然，应先做检查性试验，据此再确定耐压试验的时间和条件。
5-1 测定绝缘电阻绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用兆欧表测量绝缘电阻。
其工作原理图可参考图5-1-1。
通常兆欧表的量程为500V、1000V、2500V、5000V等。
图5-1-1 兆欧表原理电路图如图5-1-2是用兆欧表测套管绝缘的接线图，兆欧表对外有三个接线端子，测量时，线路端子（L）接被试品的高压导体；接地端子（E）接被试品外壳或地；屏蔽端子（G）接被试品的屏蔽环或别的屏蔽电极。
图5-1-2 用兆欧表测套管绝缘的接线图如前所述，一般电介质都可以用图1-4-2所示的等效电路图来表示。
图中，串联之路RP —CP代表电介质的吸收特性，如绝缘良好，则最终Rlk和RP的值都很大，稳定的绝缘电阻值也很高。
反之，绝缘受潮时，则不仅最后稳定的电阻很低，而且还会很快达到稳定值。
因此，也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。
通常用时间为60s和15s时所测得的绝缘电阻值之比，称为吸收比K，即K=R60/R15如绝缘良好，则此值应大于1.3~1.5。
对于某些容量较大的电气设备，其绝缘的极化和吸收的过程很长，上述的吸收比K还不能充分反映绝缘吸收过程的整体。
此时可增测极化指数PP=R10min /R1min如绝缘良好，则此值应大于1.5~2.0。
测量绝缘电阻可以有效发现下列缺陷：（1）总体绝缘质量欠佳；（2）绝缘受潮；（3）两极间有贯穿性的导电通道；（4）绝缘表面情况不良。
高压电技术课后习题答案

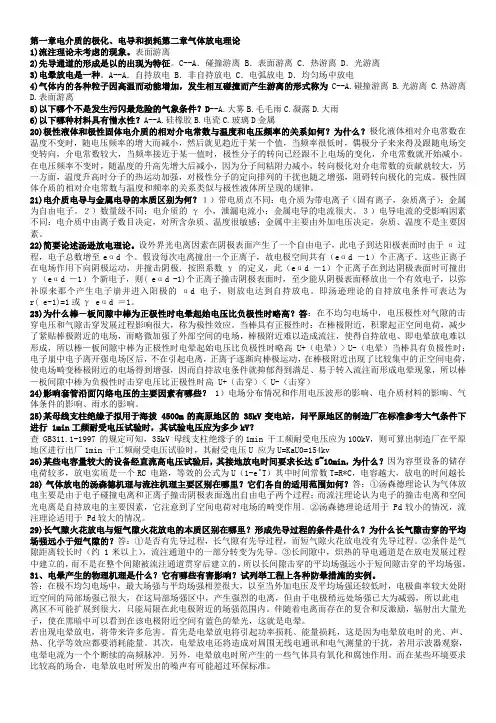

第一章电介质的极化、电导和损耗第二章气体放电理论1)流注理论未考虑的现象。
