PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供3.0V~5.0V 的稳定的低噪声输出电压。
芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。
产品特点➢最大效率可达:95%最高工作频率:1.2MHz宽输入电压范围:0.7V~5.0V输入静态电流:10uA➢输出电压固定可选:3.0V,3.3V,5.0V输出电压精度:±2.5%低纹波,低噪声:±10mV@Io=50mA➢输入开关电流: 1.5A6-1,PL7501C,输入5V,升压给两节锂电池充电,1A最大;6-2,PW4203,输入9V-20V,降压给两节锂电池充电,2A最大。
7两节锂电池输出电路7-1,PW2312,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大1A7-2,PW2162,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大2A7-3,PW2163,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大3A7-4,PW2205,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大5A7-5,PW6218,两节锂电池降压3V,3.3V,5V的LDO芯片,输入最大18V 7-6,PW6206,两节锂电池降压3V,3.3V,5V的LDO芯片,输入最大40V 7-7,PW5328B,两节锂电池升压到9V,12V,15V等,输出功率8W左右7-8,PW5600,两节锂电池升压到9V,12V,15V,输出电流2-3A8,三节锂电池保护电路8-1,S-82548-2,CW12339,三节锂电池充电电路9-1,PW4053,输入5V,升压给三节锂电池充电,最大1.2A;9-2,PW4203,输入15V-20V,降压给三节锂电池充电,最大2A。
一款高功率,大电流升压boost电源芯片,学会读datasheet

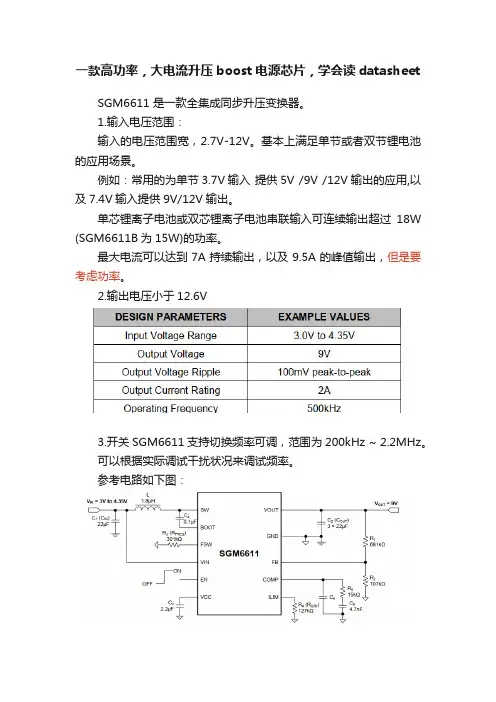

一款高功率,大电流升压boost电源芯片,学会读datasheetSGM6611 是一款全集成同步升压变换器。
1.输入电压范围:输入的电压范围宽,2.7V-12V。
基本上满足单节或者双节锂电池的应用场景。
例如:常用的为单节3.7V输入提供5V /9V /12V输出的应用,以及7.4V输入提供9V/12V输出。
单芯锂离子电池或双芯锂离子电池串联输入可连续输出超过18W (SGM6611B为15W)的功率。
最大电流可以达到7A持续输出,以及9.5A的峰值输出,但是要考虑功率。
2.输出电压小于12.6V3.开关SGM6611支持切换频率可调,范围为200kHz ~ 2.2MHz。
可以根据实际调试干扰状况来调试频率。
参考电路如下图:关于开关频率可调是由外部器件所调试的公式如下:R3=Rfreq ,根据参考电路为301kohm。
Cfreq=6.3pF。
4.限制电流可调:R4=Rilim,参考电路为127kohm,则计算电流为9.5A。
最小电流限制必须高于所要求的峰值开关电流。
最低输入电压和最高输出功率,以确保SGM6611不触及电流限制,并仍然可以调节输出电压。
5.输出电压设置:也是由外部电阻进行设计。
公式如下:其中Vref为一个固定值,所以输出电压就变成了两个电阻进行分压计算即可。
电阻量级按照参考电路设计即可。
量级为百Kohm或者Mohm较为常见。
6.开关电源功率电感的选择:由于此升压电源芯片输出的电流很大,功率电感的选择就要非常注意了。
大电流的功率电感的封装一般都比较大,成本也一并会上升。
7.输入输出电容以及效率以及其他参数Ipp为功率电感的纹波值,L为电感值,Fsw开关频率。
Vout/Vin 为输出/输入电压。
Ilpeak为输出电流的peak值,峰值。
由此计算限制电流电阻的大小。
限制电流设置太大容易烧毁外设,限制电流设置太小容易供电截至。
所以Ilimt要好好根据实际情况进行计算得到。
对于所有的开关电源,特别是运行在高开关频率和高电流的开关电源,布局是一个重要的设计步骤。

升压IC内置MOS管高性价比方案
n 5V 到40V 宽输入电压范围 n 0.22V 输出电流采样电压 n 输出可驱动2~10串1W LED n 固定400KHz 开关频率 n 最大2A 开关电流 n SW 内置过压保护功能 n 93%以上转换效率 n EN 脚TTL 关断功能 n 出色的线性与负载调整率 n 内置功率MOS n 内置频率补偿功能n 内置软启动功能 n 内置热关断功能 n 内置电流限制功能 n SOP-8L 封装应用n 升压恒流驱动 n 显示器LED 背光 n 通用LED 照明图1. XL6013封装器,可工作在DC5V 到40V 输入电压范围,低纹波,内置功率MOS 。
XL6013内置固定频率振荡器与频率补偿电路,简化了电路设计。
当输入电压大于或等于12V 时,XL6013可驱动5至10串1W LED 。
PWM 控制环路可以调节占空比从0~90%之间线性变化。
内置过电流保护功能与EN 脚逻辑电平关断功能。
内部补偿模块可以减少外围元器件数量。
400KHz 60V 2A 开关电流升压型LED 恒流驱动器XL6013引脚配置SWEN FB VIN NCSW GNDGND图2. XL6013引脚配置表1.引脚说明引脚号 引脚名 描述1 EN 使能引脚,低电平关机,高电平工作,悬空时为高电平。
2 VIN 电源输入引脚,支持5V 到40V DC 范围电压输入,需要在VIN 与GND 之间并联电解电容以消除噪声。
3 FB 输出电流采样引脚,FB 参考电压为0.22V 。
4 NC 无连接。
5,6 SW 功率开关输出引脚,SW 是输出功率的开关节点。
7,8 GND接地引脚。
400KHz 60V 2A开关电流升压型LED 恒流驱动器XL6013 方框图图3. XL6013方框图典型应用L1 47uH/2A图4. XL6013系统参数测量电路400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013订购信息产品型号打印名称封装方式包装类型XL6013E1 XL6013E1 SOP-8L 2500只每卷XLSEMI无铅产品,产品型号带有“E1”后缀的符合RoHS标准。
