报警接线说明

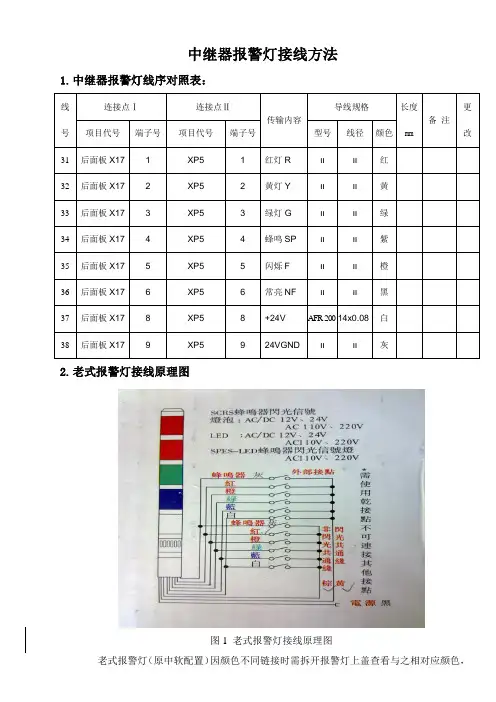

中继器报警灯接线方法
中继器报警灯接线方法1.中继器报警灯线序对照表：
线号
连接点Ⅰ连接点Ⅱ
传输内容
导线规格长度
mm
备注
更
改项目代号端子号项目代号端子号型号线径颜色
31 后面板X17 1 XP5 1 红灯R װװ红
32 后面板X17 2 XP5 2 黄灯Y װװ黄
33 后面板X17 3 XP5 3 绿灯G װװ绿
34 后面板X17 4 XP5 4 蜂鸣SP װװ紫
35 后面板X17 5 XP5 5 闪烁F װװ橙
36 后面板X17 6 XP5 6 常亮NF װװ黑
37 后面板X17 8 XP58 +24V AFR-20014x0.08白
38 后面板X17 9 XP59 24VGND װװ灰
2.老式报警灯接线原理图
图1 老式报警灯接线原理图
老式报警灯（原中软配置）因颜色不同链接时需拆开报警灯上盖查看与之相对应颜色，
9针航空插头连线部分信号定义相同，老式航空插头和新式航插略有不同，焊接市需注意焊接点位是否正确，老式报警灯IN1和IN2为正负极接入点，不用刻意区分极性。
焊接是可参考如下示意图：
图2 老式报警灯内部接线示意图
图3 报警灯航空插头部分接线指示图
3.新式报警灯接线图
新式报警灯（中烟信息配置）连接时需仔细核对相对应的线序，焊接点位参考图3中航插部门接线指示图即可，8脚为24V供电，7脚悬空，一定不能接反或接错！。
摩托车防盗报警器详细接线图
摩托车防盗报警器详细接线图（顶·最全面·图）
为了给摩托车能用上防盗报警的全部功能，在网络上找了整整一个星期。
最后在论坛的网友、朋友及其它网页论坛的帮助下，收集整理出来的、关于防盗报警的种种接法的综合。
希望能帮上不懂安装摩托车防盗报警器的朋友！本人的车是济南轻骑QM110-3F 锋将超磨王第二代，防盗接法用的是“图（二）”，图三也可以。
爱车是“直流点火”“搭铁熄火”“负启动”“搭铁启动”，给出4个名词，方便不懂摩托车术语的朋友。
但关于加接继电器的接法不知道正不正确，望高手能解说一下。
图中如有哪些不对的地方，也请高手指点，谢谢！
附件1: 防盗器详细接线图（1）.jpg (2009-10-18 16:44, 151.96 K,下载次数：1582)
附件2: 防盗器详细接线图（3）.jpg (2009-10-18 16:44, 82.17 K,下载次数：1325)
附件3: 防盗器详细接线图（4）.jpg (2009-10-18 16:44, 87.3 K,下载次数：849)
附件4: 防盗器详细接线图（5）.jpg (2009-10-18 16:44, 100.21 K,下载次数：666)
附件5: 防盗器详细接线图（2）.jpg (2009-10-18 16:46, 224.35 K,下载次数：890)。

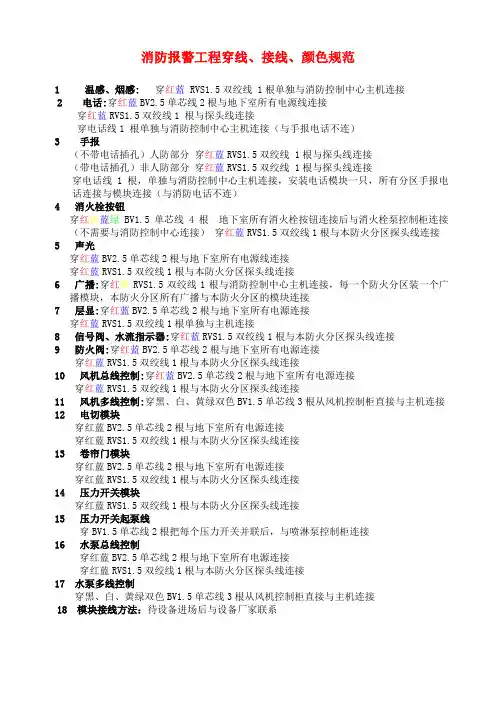

消防报警工程穿线、接线、颜色规范(完整版)
消防报警工程穿线、接线、颜色规范1温感、烟感: 穿红蓝 RVS1.5双绞线 1根单独与消防控制中心主机连接2电话:穿红蓝BV2.5单芯线2根与地下室所有电源线连接穿红蓝RVS1.5双绞线1 根与探头线连接穿电话线1 根单独与消防控制中心主机连接（与手报电话不连）3手报（不带电话插孔）人防部分穿红蓝RVS1.5双绞线 1根与探头线连接（带电话插孔）非人防部分穿红蓝RVS1.5双绞线 1根与探头线连接穿电话线 1根，单独与消防控制中心主机连接，安装电话模块一只，所有分区手报电话连接与模块连接（与消防电话不连）4消火栓按钮穿红黄蓝绿BV1.5单芯线4根地下室所有消火栓按钮连接后与消火栓泵控制柜连接（不需要与消防控制中心连接）穿红蓝RVS1.5双绞线1根与本防火分区探头线连接5声光穿红蓝BV2.5单芯线2根与地下室所有电源线连接穿红蓝RVS1.5双绞线1根与本防火分区探头线连接6广播:穿红黄RVS1.5双绞线1根与消防控制中心主机连接，每一个防火分区装一个广播模块，本防火分区所有广播与本防火分区的模块连接7层显:穿红蓝BV2.5单芯线2根与地下室所有电源连接穿红蓝RVS1.5双绞线1根单独与主机连接8信号阀、水流指示器:穿红蓝RVS1.5双绞线1根与本防火分区探头线连接9防火阀:穿红蓝BV2.5单芯线2根与地下室所有电源连接穿红蓝RVS1.5双绞线1根与本防火分区探头线连接10风机总线控制:穿红蓝BV2.5单芯线2根与地下室所有电源连接穿红蓝RVS1.5双绞线1根与本防火分区探头线连接11风机多线控制:穿黑、白、黄绿双色BV1.5单芯线3根从风机控制柜直接与主机连接12电切模块穿红蓝BV2.5单芯线2根与地下室所有电源连接穿红蓝RVS1.5双绞线1根与本防火分区探头线连接13卷帘门模块穿红蓝BV2.5单芯线2根与地下室所有电源连接穿红蓝RVS1.5双绞线1根与本防火分区探头线连接14压力开关模块穿红蓝RVS1.5双绞线1根与本防火分区探头线连接15压力开关起泵线穿BV1.5单芯线2根把每个压力开关并联后，与喷淋泵控制柜连接16水泵总线控制穿红蓝BV2.5单芯线2根与地下室所有电源连接穿红蓝RVS1.5双绞线1根与本防火分区探头线连接17水泵多线控制穿黑、白、黄绿双色BV1.5单芯线3根从风机控制柜直接与主机连接18模块接线方法：待设备进场后与设备厂家联系。
AD-800A接线说明文档
机房卫士AD-800A主机警号输出接线图声光报警器有二根信号线，红色接DC +12V直流，黑色接地。
在做联动报警时，要和AD-800A 主机的继电器输出串接，接线图如下所示：电压型温湿度传感器接线说明温湿度传感器是模拟信号接口，接口信号线有四根，说明如下：1号接线端子—DC12+（由主机12V+输出供电），2号接线端子—DC12-（由主机12V-输出供电），3号接线端子—温度模拟信号输出（接主机模拟量输入接口），4号接线端子—湿度模拟信号输出（接主机模拟量输入接口）。
三个温湿度传感器共占用AD-800A主机六路模拟量输入，温湿度传感器和800A主机的连接见下图所示：烟雾传感器系统连线图烟感器是开关量(干接点)信号输出，接口信号线有五根，说明如下：1.红色—DC12V+，2.黑色—DC12-（分别接到主机12VOUT的+ -上），3.黄色—开关量输出的公共端（接到主机Digital Input端口上），4.绿色—开关量输出常开端（接到主机Digital Input端口上），5.橙色—开关量输出常闭端（不用接）。
四个烟感器共占用800A主机四路开关量输入，烟感器和800A主机的连接见下图所示：水浸传感器系统连线图水浸探测控制器的输出是开关量(干接点)信号，水浸控制器接线口有9个，说明如下：1，2号端口接DC12V+ -（接到800主机12VOUT上）,3号端子为空，4，5号端子为开关量信号输出（接到800A主机Digital Input端口上，无正负之分），另一端的 7,8接水浸绳（或者接6,9上，任选一组）。
每个水浸探测器占用AD800A主机一路开关量输入，水浸探测器和800A主机的连接见下图所示：电量仪系统连线图智能电量仪属RS485通讯，AD-800A主机通过RS485接口与其通讯，读取配电参数。
智能电量仪与AD-800A主机的接线图如下：电电量仪的强电检测线接线示意图如下：单相电流传感器连线图电流传感器是模拟量信号输出，共有4个接线端子，说明如下：1号端子+E—接12V+（由主机12V+输出供电），2.端子为空，3号GND端子—接12V-（由主机12V-输出供电），4号Uz端子--模拟信号输出，接主机模拟量输入口。
报警联动盒接线图解
报警联动盒接线图解
在工程中常常遇到需要报警现场联动警号、灯光的问题，可是生产报警主机的厂商却没有配套产品，工程商自行解决又劳命伤财。
为此，我们公司技术部开发生产了“多功能报警联动板”。
不仅解决了报警联动的问题，还解决了红外对射等产品远距离供电问题，经反复试验性能安全可靠。
集中供电时如果采用36V交流电配合“多功能报警联动板”可以降低电源线线径，从而降低工程造价。
主要技术指标：
输入电压：AC/DC 12－36V
输出电压：DC12V/1.2A（可以给红外对射供电）
警号联动电压：12V/800mA（直接推动ES-626警号）
备用接口最大输出电流：10A（可以联动射灯）
延时时间：5-300秒可调。
消防设备部分接线方法
消防设备部分接线方法消防设备是保障人民生命财产安全的重要装备，其接线方法的正确性直接关系到设备的正常运行和使用效果。
本文将整理和介绍一些常见的消防设备接线方法。
1.消防泵接线方法消防泵是消防系统中重要的供水设备，其接线方法一般包括电源线接线、控制线接线和信号线接线。
a.电源线接线：将电源线的相线、零线和地线与电源箱连接。
相线根据电源的相序与泵电机的U、V、W三根相线相应连接，零线与电机的中性点相连接，地线连接到设备的接地螺钉上。
这样可确保泵能正常供电。
b.控制线接线：将控制线的各个信号线与控制装置相应插口连接。
一般包括启动信号线、停止信号线、故障信号线等。
根据对应关系正确连接控制线可实现对泵的远程启停控制。
c.信号线接线：消防泵一般还具有各种故障保护和状态显示功能，其信号线包括故障信号线、运行状态信号线等。
将信号线连接到相应的控制装置或显示屏上，可以实现故障报警和运行状态显示的功能。
2.自动喷水灭火系统接线方法自动喷水灭火系统是一种常见的消防设备，其接线方法一般包括电源线接线、控制线接线和传感器接线。
a.电源线接线：将电源线的相线、零线和地线与电源箱连接。
相线连接到电源开关，零线与电源的中性点连接，地线连接到设备的接地螺钉上，以确保系统正常供电。
b.控制线接线：将控制线的启动信号线、停止信号线和故障信号线分别与控制装置的对应接口相连。
通过对控制线的接线连接，可以实现对喷水系统的远程控制和故障报警功能。
c.传感器接线：自动喷水灭火系统通常具有根据烟雾、火焰等传感器信号来触发喷水装置的功能，其传感器线需要正确连接到相应的传感器上。
根据传感器的具体类型和接线方式进行接线连接。
3.火灾报警系统接线方法火灾报警系统是消防设备的重要组成部分，其接线方法一般包括电源线接线、探测器接线和控制线接线。
a.电源线接线：将电源线的相线、零线和地线与电源箱连接。
相线连接到电源的相序和火灾报警控制盘的电源输入端，零线与电源的中性点相连接，地线连接到设备的接地螺钉上。
