项目标示标牌制作标准

标志标牌围挡等制作标准

中铁二十局县公司佛莞城际FGZH-1标项目经理部

二零一五年一月三日

目录

标志标牌围挡等制作标准

一、编制依据

1、广东珠三角城际轨道交通有限公司《标准化管理文件》；

2、《铁路建设项目现场安全文明标志》铁技[2009]44号；

3、《铁路建设项目现场管理规范》（TB10441-2008/J928-2009）；

4、《铁路工程施工安全技术规程》；

5、GB/T15565-1995 图形符号术语

6、GB2893-2001 安全色；

7、GB2894-1996 安全标志；

8、GB／标志用公共信息图形符号；

9、GB13495-1992 消防安全标志；

10、GB15630-1995 消防安全标志设置要求；

11、GBZ158-2003 工业场所职业病危害警示标志；

12、 GB5768-1999 道路交通标志和标线；

二、标志的类型

1、禁止标志禁止人们不安全行为的图形标志；

2、警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图形标志；

3、指令标志强制人们必须做出某种动作或采用防范措施的图形标志；

4、提示标志向人们提供某种信息(如标明安全设施或场所等)的图形标志；

5、明示标志上述四种标志中不能包括但现场需明示相关信息的图形标志；

6、职责、安全质量目标、五牌一图、宣传标语、门牌等。

三、标志标牌制作标准和安装标准

1、禁止标志：颜色为白色底板红色图形，铁禁-1—铁禁-8为红色底板白字，铁禁-9—铁禁-18边框为红色，白色底板红字，文字采用黑体；标牌尺寸和颜色参见铁禁标志规定的具体尺寸，设置位置详见铁禁有关规定。

2、警告标志：黄底黑字，文字采用黑体；标牌尺寸和颜色参见铁警标志规定的具体尺寸，设置位置详见铁禁有关规定。

3、指令标志：蓝底白字，文字采用黑体；标牌尺寸和颜色参见铁指标志规定的具体尺寸，设置位置详见铁指有关规定。

4、提示标志：红底白字，文字采用黑体；标牌尺寸和颜色参见铁示标志规定的具体尺寸，设置位置详见铁示有关规定。

5、明示标志：底板颜色和字的颜色、标牌尺寸和颜色参见铁识标志规定的具体尺寸，设置位置详见铁识有关规定。

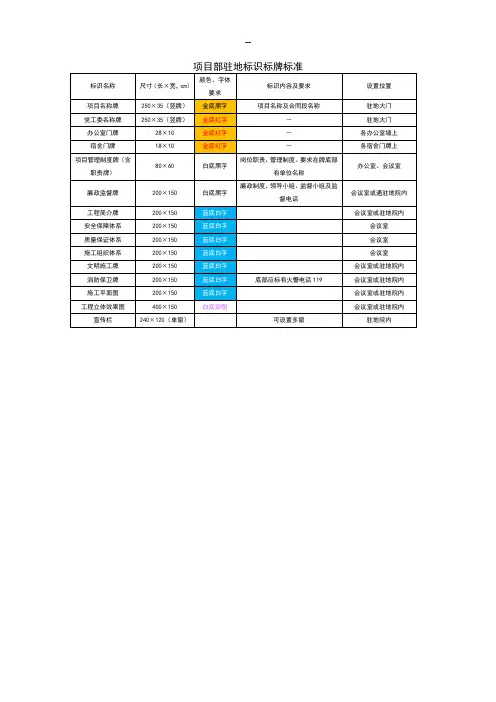

6、施工现场出入口可以设置门牌楼，上标记“中铁二十局集团佛莞城际轨道交通项目FGZH-1项目经理部”，字体颜色、大小、颜色根据二十局集团公司企业文化有关规定。

7、项目部办公区正面和侧面红底黄字标语宣传横幅，大小根据二十局集团公司企业文化有关规定。

8、会议室悬挂的工程概况牌、行政组织机构图、党群组织机构图、施工形象进度牌、安全质量环保保证体系图，质质量目标、环境目标、职业健康安全目

标三标体系职能分配表，高度统一，大小根据会议室决定，蓝底白字。

9、部室职责、部室负责人职责、三标方针、目标牌，牌子尺寸：×,

蓝底白字。

10、办公室、宿舍、会议室、浴室、澡堂等门牌，尺寸×，白底蓝字，个别字数多的根据内容调整牌子尺寸。

11、卫生区域牌、消防责任牌，尺寸×，蓝底白字。

12、安全操作规程牌，尺寸×，蓝底白字。

13、炸药库、油库、配电供电站、门卫等管理规定牌，尺寸×，蓝底白字。

14、试验室，大门口挂“（局集团实验室名称）佛莞城际FGZH-1标试验室”标牌，牌子大小根据公司和集团公司有关规定。试验室悬挂的岗位安全操作规程、试验人员职责、试验流程图、三标方针、目标牌，尺寸为×，蓝底白字；仪器标识牌尺寸×，标明名称、规格、型号、状态。

15、配电箱，配电箱箱门上张贴×的配电箱标识，白底黑字，并有有电危险的警告标志，标识为红色，标牌上有：用途、配电级别（一级箱、二级箱、三级箱）、责任人、电话；其次，一级配电箱和二级配电箱箱门内必须有配电线路图，并在开关下标明配电用途，标识白底黑字，检修接电时，悬挂“正在检修，禁止合闸”的禁止标志。

16、施工现场围挡画布和项目部围挡画布，宣传标语须经业主工程部同意后方可张贴。

17、进入施工现场和项目部主要路口要张贴提醒、提示标志，要经过交警部门同意。

18、标志的设置标准

a标志的设置位置应合理醒目，应能使观察者引起注意、迅速判读、有必要的反应时间或操作距离。

b设置的安全文明标志，应使大多数观察者的观察角接近90°。

c标志不应设在门、窗、架等可移动的物体上。标志前不得放置妨碍认读的障碍物。

d当采用悬挂方式安装时，在防护栏上的悬挂高度宜为；当采用粘贴方式时，应粘贴在表面平整的硬质底板或墙面上，粘贴高度宜为；当采用竖立方式安装时，支撑件要牢固可靠，标志距离地面高度宜为。高度均指标志牌下缘距地面的垂直距离。当不能满足上述要求时，可视现场情况确定。

19、便桥便道的相关标志视施工现场实际情况，按《道路交通标志和标线》GB5768-1999的规定执行。既有线施工中使用的安全标志应按《铁路技术管理规程》（铁道部令第29号）的规定执行。

三、其他的建设标准

1、试验室：根据投资规模，总面积不应小于400m2，养护室不小于50 m2，试验室应根据要求设置样品室、水泥室、集料室、力学室、标准养护室、资料室、办公室等，试验时必须配备电话、传真、网络，必要时要配备视频监控系统，要设置专门的材料堆放场所；仪器设备的标识根据标准化管理文件和公司试验规定执行，所有检测仪器设备均由保管人根据检定、校验和检修结果，分别帖上合格证（绿色）、准用证（黄色）、停用证（红色）三种醒目标志，标志内容应根据检定单位规定标签内容填写完整，主要包括：仪器管理号、检定结论、检定日期、有效日期、检定单位（或检定员）等；计量器具必须根据国家质量技术监督局规
