变压器的分类及各基本技术参数

合集下载

电力变压器的技术参数及型号大全

电力变压器的技术参数及型号大全变压器利用电磁感应的原理来改变交流电压的装置，变压器研究报告指出：主要构件是初级线圈、次级线圈和铁心(磁芯)。

在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

下面来看看变压器参数。

1 额定容量se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kva。

其计算公式为：三相变压器se=1.732ueie 单相变压器量se=ueie2、额定电压ue“指变压器长时间运行时所能承受的工作电压(铭牌上的ue值,是指调压分接开关在中间分头时的额定电压);单位为kv。

3、额定电流ie：在额定容量se和允许温升条件下,允许长期通过的工作电流,单位为a。

4、短路电压ud%：也称阻抗电压(uk%),将变压器的二次绕组短路,一次侧施加电压,至额定电流值时,原边的电压和额定电压ue之比的百分数。

即：ud%=ud/ue;100%变压器的并列运行要求ud%值相同,当变压器二次侧短咱时,ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

5、空载电流i。

;当变压器在一次侧额定电压下,二次侧绕组空载时,在一次绕组中通过的电流,称空载电流。

它起变压器的激磁作用,故又称激磁电流;一般以其占额定电流的百分数表示。

空载电流的大小决定于变压器容量、磁路结构和硅钢片质量等。

6、空载损耗(铁损)δp0：指变压器二次侧开路,一次侧加额定电压时,变压器的损耗。

它等于变压器铁芯的涡流损耗和激磁损耗,是变压器的重要性能指标。

7、短路损耗(铜损)δpd：变压器的铁损包括两个方面。

一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。

另一是涡流损耗,当变压器工作时。

铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。

变压器的分类

变压器的分类变压器是一种机械电气设备，它可以将交流电能从一个电压水平转换到另一个电压水平，从而实现电气能量的转换。

变压器具有节能环保、可靠性高等优点，是提高交流电力系统效率的关键设备。

由于其具有多种不同类型的性能特点，变压器分为不同的类别。

下文将对变压器的类别进行详细介绍。

一、按额定容量分类变压器可以根据单台变压器额定容量将其分为小型变压器、中型变压器和大型变压器三类。

其中，小型变压器的额定容量一般为50kVA 以下，主要用于低压、中低压电力系统，用来满足家用、小型厂矿、农村电气化及配电网改造需求；中型变压器的额定容量一般在50kVA2500kVA之间，主要用于工业及农村电气化生产；大型变压器的额定容量一般超过2500kVA，主要用于高压、特高压大型电力系统。

二、按技术参数分类根据变压器的技术参数，可将其分为普通变压器、特殊变压器、电磁隔离变压器、多用途变压器、降压变压器、升压变压器、变流变压器及变频变压器等类别。

（1）普通变压器：普通变压器是指通常用于交流电力系统的普通变压器，它负责将电压转换成其他电压水平，可以设计为单相或多相，或者不同电压组合，最常见的是三相变压器。

（2）特殊变压器：特殊变压器指根据特殊环境或要求而设计、制造的变压器，它们能够满足特殊电压、电流和功率要求，其中包括潮湿环境变压器、爆炸防护变压器、耐热变压器、低漏磁变压器等。

（3）电磁隔离变压器：电磁隔离变压器是指利用专门的绝缘材料将电压隔离开，以防止电压突变、两个系统之间的电压泄漏等情况发生的变压器。

（4）多用途变压器：多用途变压器是指用于多种电压转换的变压器，它具有良好的稳定性和调节能力，可以自动调节输出电压，可以满足多种电力系统应用要求。

（5）降压变压器：降压变压器是指只能将电压降低的变压器，它具有体积小、重量轻、使用方便等特点，主要用于高压电源的降压，使得高压电能适应低压电网需要。

（6）升压变压器：升压变压器是指只能将电压升高的变压器，它可以将低电压升压到特高压电力系统，主要用于降压变压器下游的升压电力系统中。

变压器的型号与技术参数

变压器的型号与技术参数变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要设备，其实物外形如图1-1所示。

图1-1变压器的实物外形在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力；在用电的地方，变压器将高压降低，以供用电设备和用户使用。

变压器的分类方式有很多种，根据其电源相数的不同，主要可以分为单相变压器和三相变压器。

1、单相变压器的功能特点单相变压器是一种初级绕组为单相绕组的变压器。

单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。

次级绕组的输出电压与线圈的匝数成正比。

单相变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图1-3所示。

单相变压器有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。

图1-3单相变压器的功能示意图单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图1-4所示。

此外在很多电子电气设备中，它也可作为电源变压器使用。

图1-4单相变压器的应用实例2、三相变压器的功能特点三相变压器是电力设备中应用比较多的一种变压器。

三相变压器实际上是由3个相同容量的单相变压器组合而成的，初级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相，如图1-5所示。

图1-5三相变压器的结构特点三相变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。

图1-6三相变压器的功能示意图三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中。

其应用实例如图1-7所示。

电力变压器基本型号及参数知识

电⼒变压器基本型号及参数知识电⼒变压器基本型号及相关参数知识⼀、变压器简单分类（⼀）⼲式变压器⼲式变压器指的是变压器冷却⽅式的⼀种，也代指使⽤这种冷却⽅式的变压器。

不采取其他介质⽽使⽤空⽓作为变压器冷却介质的变压器，即可简称“⼲变”，就是“⼲式变压器”。

它是依靠空⽓对流进⾏冷却，⼀般⽤于局部照明、电⼦线路等领域的⼩容量变压器。

例如，SCB10-1000/10/0.4S的意思表⽰此变压器为三相变压器，如果Ｓ换成Ｄ则表⽰此变压器为单相。

C的意思表⽰此变压器的绕组为树脂浇注成形固体。

B的意思是箔式绕组，如果是Ｒ则表⽰为缠绕式绕组，如果是Ｌ则表⽰为铝绕组，如果是Ｚ则表⽰为有载调压（铜不标）。

10的意⽰是设计序号，也叫技术序号。

1000则表⽰此台变压器的额定容量（1000千伏安）。

10kV的意思是⼀次额定电压，0.4kV意思是⼆次额定电压。

（⼆）电⼒变压器（1）绕组藕合⽅式，涵义分：独⽴（不标）；⾃藕（O表⽰）。

（2）相数，涵义分：单相（D）；三相（S）。

（3）绕组外绝缘介质，涵义分；变压器油（不标）；空⽓（G）：⽓体（Q）；成型固体浇注式（C）：包绕式（CR）：难燃液体（R）。

（4）冷却装置种类，涵义分；⾃然循环冷却装置（不标）：风冷却器（F）：⽔冷却器（S）。

（5）油循环⽅式，涵义：⾃然循环（不标）；强迫油循环（P）。

（6）绕组数，涵义分；双绕组（不标）；三绕组（S）；双分裂绕组（F）。

（7）调压⽅式，涵义分；⽆励磁调压（不标）：有载调压（Z）。

（8）线圈导线材质，涵义分：铜（不标）；铜箔（B）；铝（L）铝箔（LB）。

（9）铁⼼材质，涵义；电⼯钢⽚（不标）；⾮晶合⾦（H）。

（10）特殊⽤途或特殊结构，涵义分；密封式（M）；串联⽤（C）；起动⽤（Q）；防雷保护⽤（B）；调容⽤（T）；⾼阻抗（K）地⾯站牵引⽤（QY）；低噪⾳⽤（Z）；电缆引出（L）；隔离⽤（G）；电容补偿⽤（RB）；油⽥动⼒照明⽤（Y）；⼚⽤变压器（CY）；全绝缘（Ｊ）；同步电机励磁⽤（LC）。

变压器基本知识介绍

2、绕线方式根据变压器要求不同，绕线的方式大致可分为以下几种：
2.1 一层密绕：布线只占一层，紧密的线与线间没有空隙，整齐不可交叉堆积(如图6.1)
高频变压器制作方法
2.2 均等绕：在绕线范围内以相等的间隔进行绕线；间隔误差在20% 以内算合格(如图6.2)
2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上
低频类变压器制作方法介绍
三、配线
低频有针脚式和引脚式两种，其配线方法也不相同（详情参见作业指导书）
低频类变压器制作方法介绍
四、焊锡
1. 操作步骤 1.1 将Pin 脚沾适量助焊剂。 1.2 焊锡：将脚插入锡槽，深度如下图所示。 1.3 焊锡后不得有漏焊、虚焊现象且焊锡光亮 2. 注意事项 2.1 焊锡时部间约为2-3秒，如果线包接有保险丝，不可焊得太久 2.2 焊温（作业指导书要求） 2.3 锡温需每隔两个小时测试并记录
变压器材料介绍
三、胶带（Tape）
2.高压测试：在测试条件AC4.0KV,50Hz 1mA 1min 下，将3圈胶带均匀缠绕在导电圆棒上，使胶带与圆棒紧密接触，高压表笔一支接圆棒，另一支接触胶带表面，胶带不击穿。
变压器材料介绍
四、漆包线（WIRE）
1.漆包线是一条铜线（或导体）经由处理将凡立水被覆在铜线表面，由于凡立水有绝缘功能，此时铜线经由缠绕变成线圈，即可用于电磁感应的各种应用 2.我们常用的漆包线：直焊性聚氨酯漆包线（QA）、聚酯漆包线（QZ）、聚胺基甲酸脂漆（UEW）、聚脂瓷漆包线（PEW）等 3.漆包线耐热等级分为：A级（105°C）、E级（120°C）、B 级（130°C）、F级（155°C）、H级（180°C） 4.漆包线常识：2UEW 耐温120°C，可以直接焊锡；而PEW 耐温155°C，180°C，焊锡时须脱漆皮

电气百科：电力变压器型号及参数

电气百科：电力变压器型号及参数随着各种现代工业的不断发展，变压器适用于不同的生活环境，因此各种类型的产品不断出现在市场上。

此时，我们应该如何选择？让我们看一下电源变压器的型号和参数。

1.根据阶段数：(1)单相变压器：用于单相负载和三相变压器组。

(2)三相变压器：用于三相系统的上升和下降电压。

2,按冷却方式：(1)干式变压器：依靠空气对流自然冷却或增加风扇冷却，它主要用于小容量变压器，例如高层建筑，高速收费站，局部照明和电子电路。

(2)油浸式变压器：以油为冷却介质，如油浸自冷却，油浸风冷，油浸水冷，强制油循环等。

3.根据目的：(1)电力变压器：用于输配电系统的上升和下降电压。

(2)仪表变压器：如电压互感器，电流互感器，测量仪表和继电保护装置。

(3)测试变压器：它可以产生高压并在电气设备上进行高压测试。

(4)特种变压器：电炉变压器，整流变压器，调节变压器，三相隔离变压器隔之差器存间压在相离移相变压器等。

4,按绕组形式：(1)双绕组变压器：用于连接电力系统中的两个电压电平。

(2)三绕组变压器：一般用于电力系统区域变电站，连接三个电压等级。

(3)自耦变压器：用于连接不同电压的电源系统。

也可以用作普通的升压或后置降压变压器。

5,按铁芯形式：(1)铁芯变压器：高压变压器。

(2)非晶合金变压器：非晶合金芯变压器是一种新型的导磁材料，空载电流降低了80左右，是一种理想的节能配电变压器，特别适用于农村电网和发展中地区。

较低的地方。

(3)壳式变压器：电炉变压器，电焊变压器等大电流专用变压器；或用于电子设备以及电视，收音机等的电源变压器。

6,根据电压等级：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。

7,按设计节能顺序分：SJ,S7,S9,S11S13,S15o每种都有自己的优势，根据自己的需要，面对不同的使用环境，选择不同类型的电力变压器来使用，不仅在功率方面有所改善，我们还可以在以后的使用中提高效率。

变压器型号及参数大全

变压器型号及参数大全变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。

电路符号常用T当作编号的开头。

变压器电气符号大全收集并列出了双绕组变压器电气符号、三绕组变压器电气符号、自耦变压器电气符号、三相变压器电气符号等，供大家制图或学习时参考。

一、双绕组变压器电气符号变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流（具有某一已知频率）流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

双绕组变压器符号绕组间有屏蔽的双绕组单相变压器在一个绕组上有中心点抽头的变压器耦合可变的变压器二、三绕组变压器电气符号三绕组变压器的每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，这种变压器用于需要2种不同电压等级的负载。

发电厂和变电所通常出现3种不同等级的电压，所以三绕组变压器在电力系统中应用比较广泛。

每相的高中低压绕组均套于同一铁心柱上。

为了绝缘使用合理，通常把高压绕组放在最外层，中压和低压绕组放在内层。

三绕组变压器符号三、自耦变压器电气符号自耦的耦是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。

自耦变压器单相自耦变压器星形连接的三相自耦变压器可调压的单相自耦变压器四、三相变压器电气符号三相变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。

110kv变压器基本知识

110kv变压器基本知识110kV变压器基本知识变压器作为电力系统中非常重要的电力设备之一，承担着电能的传输、分配和变换的重要任务。

其中，110kV变压器是电力系统中用于将电压由高压侧调整到中压或低压侧的一种特殊变压器。

本文将一步一步回答关于110kV变压器的基本知识。

第一步：了解110kV变压器的工作原理和作用110kV变压器主要由铁心、线圈、绝缘材料和冷却系统等组成。

其工作原理是利用互感作用，将输送到高压侧的电能通过变压器转换为低压侧所需的电能。

具体来说，高压侧的线圈将电能通过互感作用传递给低压侧的线圈，从而实现电能的传输和变换。

变压器的作用是将输送电网的高电压降低到适合用于供电的中压或低压。

第二步：了解110kV变压器的分类110kV变压器可以根据用途和结构分类。

根据用途分类，可以分为进站变压器、出站变压器和站内变压器。

进站变压器主要用于电力系统的输电线路，将输送的电能经过变压器转换成适用于输电线路的高电压。

出站变压器用于供电给用户，将输送到变电站的高电压转换为供电所需的中压或低压。

站内变压器则用于变电站内部的能量分配和调整。

根据结构分类，110kV变压器可以分为油浸式变压器和干式变压器两种。

第三步：了解110kV变压器的特点和应用110kV变压器具有一些独特的特点和应用。

首先，110kV变压器具有较高的电压等级，适用于大规模输电和供电系统。

其次，110kV变压器具有较大的容量，可以满足大量电能的传输和转换需求。

此外，由于110kV 变压器一般采用油浸式结构，其具有较好的绝缘性能和耐久性，适合在恶劣的工作环境中使用。

在实际应用中，110kV变压器主要用于大型变电站、重要工矿企业和城市电网等地方，用于输电、配电和供电的关键环节。

第四步：了解110kV变压器的主要参数和技术指标110kV变压器的主要参数和技术指标包括额定电压、额定容量、额定电流、短路阻抗、绝缘电阻和温升等。

其中，额定电压是指变压器额定工作的电压等级，110kV变压器的额定电压为110kV。

电力变压器基本型号及参数知识

电力变压器基本型号及参数知识干式变压器：例如，（SCB 1 0 — 1 0 0 0 KVA/10KV/0.4KV）S的意思表示此变压器为三相变压器，如果S换成D则表示此变压器为单相。

C的意思表示此变压器的绕组为树脂浇注成形固体。

B的意思是箔式绕组，如果是R则表示为缠绕式绕组, 如果是L则表示为铝绕组，如果是Z则表示为有载调压（铜不标）。

10的意示是设计序号，也叫技术序号。

1000KVA则表示此台变压器的额定容量（10 00千伏安）。

10KV的意思是一次额定电压，0 .4KV意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序及涵义。

（1）绕组藕合方式，涵义分：独立（不标）；自藕（O表示）。

（2 ）相数，涵义分：单相（D）;三相（s）o （3）绕组外绝缘介质，涵义分；变压器油（不标）；空气（G）:气体（Q）;成型固体浇注式（C）:包绕式（CR）:难燃液体（R）。

（4）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（F）:水冷却器（S）°（5 ）油循环方式，涵义：自然循环（不标）；强迫油循环（P）o （6）绕组数，涵义分；双绕组（不标）；三绕组（S）; 双分裂绕组（F）。

（7 ）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Z）°（8 ）线圈导线材质，涵义分：铜（不标）；铜箔（E）;铝（L）铝箔（LB）o （9）铁心材质，涵义；电工钢片（不标）；非晶合金（H）o（10）特殊用途或特殊结构，涵义分；密封式（M）;串联用（C）;起动用（Q）;防雷保护用（B）;调容用（T）;高阻抗（K）地面站牵引用（QY）;低噪音用（Z）;电缆引出（L）;隔离用（G）;电容补偿用（RB）; 油田动力照明用（Y）;厂用变压器（CY）;全绝缘（J）；同步电机励磁用（LC）o变压器型号、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

变压器基础知识介绍

主导产品基础知识篇第一章变压器基础知识介绍一、油浸式电力变压器基础知识（一）、什么是变压器变压器是根据电磁感应原理制造出来的能够输送电能、改变电压、但不改变频率的一种静止的电器。

（二）、变压器的分类根据使用对象分类：1、电力变压器：将一个电力系统的交流电压和电流值变位另一个电力系统的不同电压和电流值借以输送电能的变压器。

2、配电变压器：指容量较小、由较高电压降到最后一级配电电压，直接做配电用的电力变压器。

3、变流变压器：在直流输电系统中向变流器供电的电力变压器，也属于工业用变压器。

4、试验变压器：供各种电气设备和绝缘材料做电气绝缘性能试验用的变压器，也属于工业用变压器。

5、用于不同工业的专业变压器，如：电炉变压器、整流变压器、牵引变压器、启动变压器、矿用变压器、防爆变压器、船用变压器6、电力变压器根据使用要求不同或本身结构上的差异，又可分为：（1）油浸式变压器：铁心和绕组都浸入油中的变压器。

（2）液体浸渍式变压器：采用非矿物油、人工合成的绝缘液体作为冷却介质的变压器。

（3）气体绝缘变压器：采用人工合成的某种气体做为冷却和绝缘介质的变压器。

（4）干式变压器：用铁心和绕组都不浸入绝缘液体中的变压器。

7、按结构和使用要求分：（1）密封式变压器：变压器内部介质和外部大气相隔绝，避免互相交换，属一种非呼吸式变压器。

（2）双绕组变压器：只包括高、低压两绕组的变压器。

（3）多绕组变压器：每相上有两个以上绕组，分别连接到电压等级不同的线路上的变压器。

常见的为三绕组变压器，即有高、中、低三个绕组。

（4）有载调压变压器：装有有载调压分接开关，能在负载下进行调压的变压器。

（5）无励磁调压变压器：装有无励磁分接开关且只能在无励磁情况下进行调压的变压器。

（6）串联变压器：也叫增压变压器，是具有一个改变线路电压的串联绕组和一个励磁绕组的变压器。

（7）联络变压器：变电站或电厂用以联结两个电压不同的输电系统，并可按电力潮流的变化，每侧都可以做为一次或二次侧使用的变压器，包括自耦变压器和多绕组变压器。

变压器的技术参数

变压器的技术参数
变压器的技术参数是指用于描述变压器性能和特性的数据，主要包括以下几个方面：
1. 额定容量：指变压器在规定的使用条件下，能够长期稳定输出的功率。

通常以 kVA 或MVA 为单位。

2. 额定电压：指变压器一次侧和二次侧的额定电压值，一般以 kV 为单位。

3. 短路阻抗：指变压器在短路状态下的等效阻抗值，通常以百分数表示。

4. 空载电流：指变压器在空载状态下一次侧的电流值，通常以百分数表示。

5. 空载损耗：指变压器在空载状态下的损耗功率，通常以 kW 为单位。

6. 负载损耗：指变压器在负载状态下的损耗功率，通常以 kW 为单位。

7. 温升：指变压器在运行过程中，油温与环境温度之间的差值，通常以 K 为单位。

8. 绝缘水平：指变压器绝缘材料的耐压能力，通常以 kV 为单位。

9. 噪声：指变压器在运行过程中产生的噪声水平，通常以分贝（dB）为单位。

以上是变压器的主要技术参数，不同类型和规格的变压器可能会有所不同。

在选择和使用变压器时，需要根据实际需求和使用条件来确定合适的技术参数。

35KV变压器及箱变技术参数

35KV变压器及箱变技术参数35KV变压器是一种电力变压器，用于将高压电能转换为低压电能，供应给工业、商业和家庭等用电设备。

它通常由高压绕组、低压绕组、铁芯和冷却装置组成。

箱变则是35KV变压器的一种形式，它提供了更便于安装和维护的特点。

额定容量是变压器能够连续供应的功率。

它通常以千瓦（kVA）为单位来表示，常见的额定容量有100kVA、500kVA等。

额定电压是变压器经常运行的电压，一般为35KV，有时也会有其他电压等级的变压器。

极限短路电流是指在变压器绕组短路时，流过绕组的电流的最大值。

它是决定变压器能否正常工作的重要参数之一、极限短路电流可以通过计算或测试来确定，并用千安（kA）作为单位来表示。

通常情况下，变压器的极限短路电流应小于变压器本身的短路能力。

温升是指变压器运行时的温度变化。

变压器在运行过程中会产生一定的损耗，这些损耗会转化为热量，导致变压器温度升高。

温升过高会影响变压器的运行效率和寿命。

通常，变压器的温升应小于其容许温升。

除了这些技术参数外，35KV变压器还需要满足一些其他的要求，如绝缘等级、过载能力和噪音水平等。

绝缘等级表示变压器能承受的最高电压能力，通常分为A、E、B、C等级。

过载能力是指变压器在短时间内能够承受额外负荷的能力。

噪音水平是指变压器运行时产生的噪音。

为了满足环境和安全要求，变压器通常需要采取一些措施来减少噪音水平。

箱变作为一种特殊形式的35KV变压器，除了具备35KV变压器的技术参数外，还有一些自身的特点。

箱变通常安装在箱体内，箱体具有防护和隔离的作用，可以保护变压器免受外界环境的影响。

另外，箱变通常具有较小的容量和尺寸，便于安装和搬迁。

它也可以根据实际需求提供不同的进出线方式和配电方案。

总之，35KV变压器及其箱变是电力系统中常用的设备，它们的技术参数包括额定容量、额定电压、极限短路电流和温升等。

除了这些参数外，还有一些其他要求，如绝缘等级、过载能力和噪音水平等。

变压器的分类结构及其技术参数

变压器的分类结构及其技术参数1、变压器：将一种电压转换成同频率的另一种电压的设备。

文字符号：TM或T。

2、变压器的分类：变压器的种类很多，可按其用途、结构、相数、冷却方式等不同来进行分类。

（1）按用途分类：有电力变压器、特种变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。

（2）按结构分类：有双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器。

（3）按冷却方式分类：有油浸式变压器、干式变压器。

（4）按冷却方式分类：有自然冷式、风冷式、水冷式、强迫油循环风（水）冷方式、及水内冷式等。

（5）按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器、辐射式变压器等。

（6）按电源相数分类：单相变压器、三相变压器、多相变压器。

（7）按导电材质分类：有铜线变压器、铝线变压器及半铜半铝、超导等变压器。

（8）按调压方式分类：可分为无励磁调压变压器、有载调压变压器（9）按中性点绝缘水平分类：有全绝缘变压器、半绝缘（分级绝缘）变压器3、变压器的结构：铁芯和绕组是变压器中最主要的部件，构成了变压器的器身。

主要介绍三相油浸式电力变压器和环氧树脂浇注绝缘的三相干式电力变压器的结构。

（1）三相油浸式电力变压器：如下图所示：1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道；7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车；16压力释放阀（补充：图左上侧）（1）铭牌：在技术参数中具体讲；（2）信号式温度计：热保护装置，监测油和绕组的温度，变压器的寿命取决于它的运行温度（3）吸湿器：吸湿器又名呼吸器，常用吸湿器为吊式吸湿器结构。

吸湿器内装有吸附剂硅胶，油枕内的绝缘油通过吸湿器与大气连通，内部吸附剂吸收空气中的水分和杂质，以保持绝缘油的良好性能。

变压器规格型号说明

变压器规格型号说明变压器，是一种能将交流电能从一个电路传递到另一个电路中，而不改变电频的电气装置。

变压器有许多规格型号，下面将详细介绍变压器规格型号说明。

一、变压器的基本分类根据变压器的用途、结构类型、冷却方式等不同方面的特点，变压器可以分为许多不同的类型，主要包括：1. 功率变压器：根据所衔接电路的电气功率大小来分类，主要用于电力系统中；2. 电感变压器：由一个装在铁芯上的线圈和一个装在铁芯上的磁性元件构成，用于电子设备中；3. 电源变压器：将交流电转换成直流电，或者将直流电转换为特定功率的交流电，用于电视机、放大器、录音机等电子设备中；4. 隔离变压器：用于隔离电路，防止电动机和灯具等电气设备漏电；5. 自耦变压器：由一个共用双线圈的铁芯构成，可实现几乎任意的电压和电流变换，主要用于聚合物薄膜电容器和中频电路；二、变压器的规格参数变压器的规格参数是指变压器的基本电性能参数，主要包括：1. 额定工作电压：变压器所适用的额定电压范围，在这个范围内工作时，安全可靠；2. 额定输出电压：变压器提供的额定输出电压，比输入电压小或大，与变比有关；3. 额定容量：变压器的额定容量，指额定输入电压、额定输出电流的最大值；4. 额定频率：变压器所适用的额定频率范围；5. 空载电流：变压器在空载状态下的电流，也称为空载损耗电流；6. 短路阻抗：变压器的短路阻抗，指在额定电压下，两个绕组之间存在短路时的电流与电压之间的关系。

三、变压器的型号和表示方法变压器的型号表示方法通常为：XX/XX-XXX-XX/XX，其中各个字母和数字代表以下含义：1. 第一个XX：表示变压器的类型，如：ZB（自耦变压器）、SJ（隔离变压器）；2. 第二个XX：表示变压器的额定容量，单位为千瓦（kVA）；3. 第三个XXX：表示变压器的输入电压（低电压）与输出电压（高电压）之间的变化比，比值越大，输出电压越高；4. 第四个XX：表示变压器的冷却方式，如：AN（自然空冷）、FA（强制风冷）；5. 第五个XX：表示变压器的防护等级，如：IP20（防护等级为20）。

各类变压器的分类

一、变压器分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。

按电源相数分类：单相变压器、三相变压器、多相变压器。

按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。

二、电源变压器的特性参数1、工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。

2、额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

3、额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

4、电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。

5、空载电流变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。

空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。

对于50Hz电源变压器而言，空载电流基本上等于磁化电流。

6、空载损耗指变压器次级开路时，在初级测得功率损耗。

主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。

7、效率指次级功率P2与初级功率P1比值的百分比。

通常变压器的额定功率愈大，效率就愈高。

8、绝缘电阻表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。

绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。

低频变压器低频变压器用来传磅信号电压和信号功率，还可实现电路之间的阻抗匹配，对直流电具有隔离作用。

它分为级间耦合变压器、输入变压器和输出变压器一体成型电感，饶线电感,电感厂家,深圳电感,电子新闻，外形均于电源变压器相似。

1．极间耦合变压器级间耦合变压器用在两级音一体成型电感，饶线电感,电感厂家,深圳电感,电子新闻频放大电路之间，作为耦合元件，将前级放大电路的输出信号传送至后一级，并作适当的阻抗变换。

电力变压器基本型号及参数知识

电力变压器基本型号及相关参数知识一、变压器简单分类（一）干式变压器干式变压器指的是变压器冷却方式的一种，也代指使用这种冷却方式的变压器。

不采取其他介质而使用空气作为变压器冷却介质的变压器，即可简称“干变”，就是“干式变压器”。

它是依靠空气对流进行冷却，一般用于局部照明、电子线路等领域的小容量变压器。

例如，SCB10-1000/10/0.4S的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

C的意思表示此变压器的绕组为树脂浇注成形固体。

B的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。

10的意示是设计序号，也叫技术序号。

1000则表示此台变压器的额定容量（1000千伏安）。

10kV的意思是一次额定电压，0.4kV意思是二次额定电压。

（二）电力变压器（1）绕组藕合方式，涵义分：独立（不标）；自藕（O表示）。

（2）相数，涵义分：单相（D）；三相（S）。

（3）绕组外绝缘介质，涵义分；变压器油（不标）；空气（G）：气体（Q）；成型固体浇注式（C）：包绕式（CR）：难燃液体（R）。

（4）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（F）：水冷却器（S）。

（5）油循环方式，涵义：自然循环（不标）；强迫油循环（P）。

（6）绕组数，涵义分；双绕组（不标）；三绕组（S）；双分裂绕组（F）。

（7）调压方式，涵义分；无励磁调压（不标）：有载调压（Z）。

（8）线圈导线材质，涵义分：铜（不标）；铜箔（B）；铝（L）铝箔（LB）。

（9）铁心材质，涵义；电工钢片（不标）；非晶合金（H）。

（10）特殊用途或特殊结构，涵义分；密封式（M）；串联用（C）；起动用（Q）；防雷保护用（B）；调容用（T）；高阻抗（K）地面站牵引用（QY）；低噪音用（Z）；电缆引出（L）；隔离用（G）；电容补偿用（RB）；油田动力照明用（Y）；厂用变压器（CY）；全绝缘（Ｊ）；同步电机励磁用（LC）。

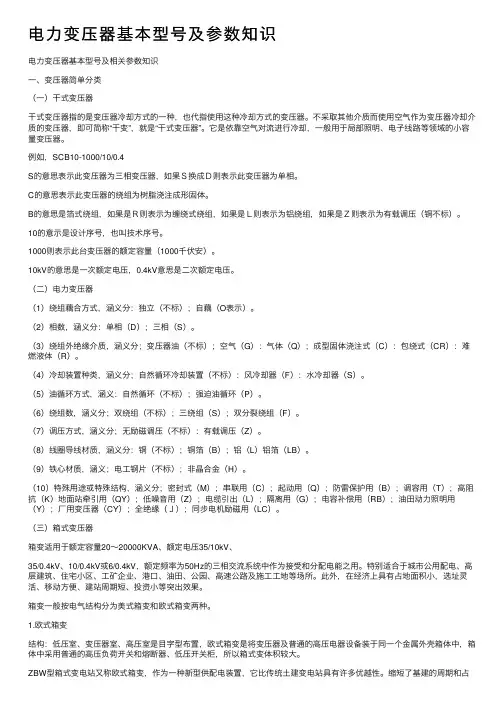

电力变压器基本型号及参数知识

电力变压器基本型号及参数知识干式变压器：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序及涵义。

（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。

（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。

（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。

（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。

（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。

（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。

（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。

（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。

（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。

（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。

变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

请问下列电力变压器型号代号含义是什么？变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

变压器详细讲解

变压器详细讲解变压器是一种电气设备，主要用于将交流电能从一种电压等级转换为另一种电压等级。

变压器的工作原理基于电磁感应现象，利用两个或多个线圈之间的磁场变化来实现电压的转换。

以下是变压器详细讲解：1. 基本结构：变压器主要由磁性材料制成的铁芯和绕组组成。

铁芯用于传递磁场，绕组则用于承载电流。

绕组通常用导线绕制，并分为高压绕组和低压绕组。

2. 原理：当交流电流通过高压绕组时，会在铁芯上产生磁场。

磁场的变化进而在低压绕组中产生电动势，从而实现电压的转换。

电压转换的大小取决于绕组之间的匝数比例。

3. 分类：根据用途和结构，变压器可分为以下几类：a. 配电变压器：用于配电系统，将高压电能转换为低压电能供给用户。

b. 电力变压器：用于发电、输电和配电系统中，实现电压的升高和降低。

c. 仪用变压器：用于电气测量和控制设备，提供标准电压信号。

d. 特殊变压器：如电炉变压器、整流变压器等，用于特殊场合的电压转换。

4. 参数：变压器的主要参数包括：a. 额定容量：表示变压器能承载的最大功率。

b. 额定电压：表示变压器输入和输出的电压等级。

c. 电压比：高压绕组与低压绕组之间的匝数比例，决定了电压转换效果。

d. 效率：表示变压器将电能转换为磁能和磁能转换为电能的能力。

5. 应用：变压器广泛应用于电力系统、工业生产、家电产品等领域。

例如，在家用电器中，变压器用于调节电源电压，以适应不同设备的电压需求。

6. 变压器的维护与安全：为确保变压器正常运行，需要定期进行检修和维护。

同时，应注意防止变压器过载、短路等事故，确保使用安全。

总之，变压器是一种重要的电气设备，它通过电磁感应实现电压的转换。

了解变压器的工作原理、分类和应用，有助于我们更好地在实际工程中选择和使用合适的变压器。

详解变压器的类型及其结构、参数

详解变压器的类型及其结构、参数变压器的种类很多，可按其用途、结构、相数、冷却方式等不同来进行分类。

1、按用途分类：有电力变压器、特种变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。

2、按结构分类：有双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器。

3、按冷却方式分类：有油浸式变压器、干式变压器。

4、按冷却方式分类：有自然冷式、风冷式、水冷式、强迫油循环风（水）冷方式、及水内冷式等。

5、按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器、辐射式变压器等。

6、按电源相数分类：单相变压器、三相变压器、多相变压器。

7、按导电材质分类：有铜线变压器、铝线变压器及半铜半铝、超导等变压器。

8、按调压方式分类：可分为无励磁调压变压器、有载调压变压器。

9、按中性点绝缘水平分类：有全绝缘变压器、半绝缘（分级绝缘）变压器。

变压器的结构铁芯和绕组是变压器中较主要的部件，构成了变压器的器身。

主要介绍三相油浸式电力变压器和环氧树脂浇注绝缘的三相干式电力变压器的结构。

1、三相油浸式电力变压器，如下图所示：1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道；7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车；16压力释放阀（补充：图左上侧）（1）铭牌：在技术参数中具体讲；（2）信号式温度计：热保护装置，监测油和绕组的温度，变压器的寿命取决于它的运行温度（3）吸湿器：吸湿器又名呼吸器，常用吸湿器为吊式吸湿器结构。

吸湿器内装有吸附剂硅胶，油枕内的绝缘油通过吸湿器与大气连通，内部吸附剂吸收空气中的水分和杂质，以保持绝缘油的良好性能。

为了显示硅胶受潮情况，一般采用变色硅胶。
