配电箱系统图解析

合集下载

建筑电气中的配电箱系统图解读,图文并茂

建筑电气中的配电箱系统图解读,图文并茂

说到配电箱,想必大部分电气设计人员都不陌生了。

配电箱(distribution box)顾名思义就是分配电能的箱体,里面会装有很多断路器,电是从哪里来,到哪里去,一目了然。

它的主要作用是合理的分配电能,方便对电路的开合操作。

有较高的安全防护等级,能直观地显示电路的导通状态。

配电箱具有体积小、安装简便,技术性能特殊、位置固定,配置功能独特、不受场地限制,应用比较普遍,操作稳定可靠,空间利用率高,占地少且具有环保效应的特点。

那么配电箱内具体都有哪些电气元件?配电箱图里面的文章和符号又代表什么意思呢?下面就给大家解读一下吧!希望对初学电气设计的朋友,有所帮助!首先,我们来看一下总图红色框框表示一个配电箱,里面装着电气元件,断路器等。

下面分部分解读:第一部分:此部分是配电箱的进线,表示电源的由来。

第二部分:此部分是配电箱的参数Pe设备容量,Kx需要系数,Pjs计算容量,Ijs计算电流,cosφ功率因数第三部分:此部分是主开关第四部分:此部分是电气火灾探测R圆圈处,电气火灾探测器也叫剩余电流式火灾探测器,用于探测电气线路中的漏电流大小,接于探测模块(如图中的PMC),后再连接至主机。

第五部分:此部分是分开关第六部分:RT18熔断器+DG浪涌保护,并且浪涌接地。

浪涌的作用简单直白的理解就是释放掉过电压,熔断器的作用是对浪涌损坏而发生故障进行保护,避免事故扩大。

第七部分:这部分表示的是回路数,回路1,回路2,回路3等比如:照明分支,用WL1,WL2,WL3表示第八部分:这部分表示配电箱出线回路所用的电线,线径大小,还要敷设方式。

第九部分:这部分表示要接的负载和功率。

配电系统图解析

配电系统图解析

按以下顺序读图:
1、AL01---照明配电箱代号/编号
2、该配电箱主要参数:安装容量Pe=15.6KW,需用系数Kx=0.8,计算负荷Pj=12.5A,功率因数cosΦ=0.9,计算电流Ij=21.1A
3、ZRYJV-5*10------电源进线,交联聚乙烯绝缘聚氯乙烯护套阻燃(铜芯)电缆,5芯,每芯截面10平方毫米(本条未注明进线敷设方式)
4、C65-40A/3P------进线总开关,施耐德小型断路器C65系列,40A,3极
5、L1、L2、L3------出线回路所接相序
6、C65-16A/1P------出线断路器,单极16A
7、C65-20A/1P+Vigi30mA------出线漏电断路器,动作电流30mA(未显示电子式或电磁式)
8、WL01------照明出线回路,编号01
ZRBV-3*2.5-SC20 FC------聚氯乙烯绝缘阻燃(铜芯硬)导线,3根,规格2.5平方,SC20穿直径20mm的厚壁金属管(钢管),FC敷设于地面下
9、WP01------配电出线回路,编号01
(导线、敷设方式类推)
10、照明、插座------明确用电设备、用电器,或用途
1.0KW等------用电器(或该回路所有负荷)安装容量
【注】
本系统图具有以下用途:
1、结合平面图标示的AL01位置,可以确定安装场所、安装方式(通常在设计说明中统一说明安装方式),根据平面图标示的进出线回路敷设线路
2、可以为上级配电设备提供用电参数
3、可以根据本图订做配电箱(应明确明装/暗装)
4、可以调试线路、检查验收。

怎么看配电箱系统图?图中的符号代表意思?附25条电工基础知识

怎么看配电箱系统图?图中的符号代表意思?附25条电工基础知识

怎么看配电箱系统图?图中的符号代表意思?附25条电工基础知识简介▼什么是配电箱?所有用户用电的总的一个电路分配箱。

02工作原理▼配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

03用途▼便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

04分类▼按结构特征和用途分类(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

配电系统图中各种参数的解析

配电系统图中各种参数的解析

(1)配电箱系统图的识读看配电箱的系统图,首先要了解什么是配电箱。

它是所有用户用电的总的一个电路分配箱。

一般配电箱系统图都是树式和放射式混合的。

即:总配电箱---各个分配电箱(1#配电箱)---1#区域的各个负荷。

(2#配电箱)---2#区域的各个负荷。

(3#配电箱)---3#区域的各个负荷。

具体的可以拿一个具体线路出来分析:1)完整地反映电路的组成,即要把电源、用电器、导线和开关都画在电路之中,不能遗漏某一电路器件。

2)规范地使用器件符号。

3)合理地安排器件符号的位置,应尽可能使器件均匀地分布在电路中,画成的电路图应清楚美观。

4)平直地描绘连接导线,通常用横平、竖直的线段代表连接导线,转弯处一般取直角,使电路图画得简洁、工整。

(2)配电系统图中pe、kx、pjs、ljs的含义Pe有功功率;Kx需要系数;Pjs计算功率;Ijs计算电流;还有CosΦ表示功率因数。

它们之间的关系如下:Pj=Kx*Pe;Ij=Pj/(1.732*Ue*cosφ) , ue=380V为额定电压。

Pe=25KW Kx=1 CosΦ=0.85 求Ijs?Ijs=Pe*Kx/(1.732*u*cosΦ)=25*1/(1.732*0.38*0.85)=44.6878642A。

U:额定电压,Ue=380V,功率因数cosΦ、需用系数Kx(或负荷系数Kc)后计算得出的计算电流Ijs。

对于一般配电系统,用需用系数Kx。

Pjs=Pe*Kx。

Pjs是计算负荷,指用来按照发热条件来选择供电系统中各元件(包括设备和线路等)的负荷值,用电单位到供电部门申报的用电功率就是指此计算功率。

Pjs=Pe*Kx,其中Kx是需要系数,用电设备在最大负荷时需要功率(Pjs计算负荷)与设备容量Pe之比。

这个数值可根据负荷性质,查表求得。

Kc是负荷系数。

(3)线电压和相电压关系对于三相四线制的电网,三根相线中任意两根间的电压称线电压,任意一根的相线与零线间的电压称相电压,三相电压的相位相差120度,线电压是两个相的相电压的矢量和,线电压与相电压的大小关系是:线电压=根号3倍的相电压。

配电箱系统图中的符号解析

配电箱系统图中的符号解析

配电箱系统图学习简介什么是配电箱?所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

分类按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。

认识配电箱系统图

认识配电箱系统图

教你认识配电箱系统图2014-11-11?广联达青岛分公司?简介:什么是配电箱?所有用户用电的总的一个电路分配箱工作原理:配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途:便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

分类:按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。

配电箱系统图解析

配电箱系统图解析

配电箱系统图学习简介什么是配电箱?所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

分类按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。

配电箱系统图解析

配电箱系统图解析

配电箱系统图学习简介什么就是配电箱? 所有用户用电得总得一个电路分配箱、工作原理配电箱就是按电气接线要求将开关设备、测量仪表、保护电器与辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中得各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理,当发生电路故障时有利于检修。

配电箱与配电柜配电盘配电凭等,就是集中安装开关、仪表等设备得成套装置。

常用得配电箱有木制与铁板制两种,现在哪儿得用电量都挺大得,所以还就是铁得用得比较多。

配电箱得用途:当然就是方便停、送电,起到计量与判断停、送电得作用。

分类按结构特征与用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它就是一种有面板遮拦得开启式开关柜,正面有防护作用,背面与侧面仍能触及带电部分,防护等级低,只能用于对供电连续性与可靠性要求较低得工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来得一种低压开关柜。

这种柜子得开关、保护与监测控制等电气元件,均安装在一个用钢或绝缘材料制成得封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地得金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场得配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路得电器元件都安装在可抽出得抽屉中,构成能完成某一类供电任务得功能单元。

功能单元与母线或电缆之间,用接地得金属板或塑料制成得功能板隔开,形成母线、功能单元与电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高得可靠性、安全性与互换性,就是比较先进得开关柜,目前生产得开关柜,多数就是抽屉式开关柜。

一文教你学会看配电系统图

一文教你学会看配电系统图

一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图,了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多,所以看懂一张配电系统图也挺不容易,需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读(1)电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。

L火线、N零线、G地线(插座内部都有这些符号)。

配电系统图要涉及强电,照明、电器用电和弱电,电视、电话、音响、网络等...。

电路线埋暗线,线材等。

(2)线管暗敷的符号表示ZR:表示阻燃YJV:交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5:3根2.5芯的电缆线4×25+1×16:是线的平方数PVC20:用pvc管敷设,管径20mmTC、CC、WC:暗敷方式表达(敷设形式是在顶面、墙面或者穿电线管)CT-SC80-ACC:SC表示水煤气钢管,CT表示电缆桥架敷设,80是指公称直径既不是外径也不是内径,ACC表示暗敷设在不能进人的吊顶内。

BV:是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线,加一根6平方毫米的接地保护线SC20-C:是说明使用DN20的水煤气管做穿线管,暗敷QAWC:敷设在墙内DAFC:敷设在地面内PACC:敷设在顶板内DGTC:穿电线管敷设QMWE:沿地面敷设例如:ZR-BV3×.WC,或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

(3)电箱断路器开关例如:CBD3LE-40-16A、CBD3LE-C16A,“CBD3LE”为断路器的型号,“C”为C型脱扣曲线,保护电路用,”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析(1)SCB10-200010/0.4D/Yn11干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法)。

配电箱系统图说明

配电箱系统图说明

配电箱系统图说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]配电箱系统图及各类符号标注说明什么是配电箱所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途:便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

配电系统图详解

配电系统图详解

系统分析:
先从后面说起:
1.回路额定功率:指在同一回路中所有负载(用电设 备)的额定功率的总和,这个回路的额定功率设计师通过了 解负载的功率和设计回来得出来的,对预算没有直接联系。 2.线管、线槽的规格以及敷设方式: 常用管线有镀锌 电线管(TC)、聚氯乙烯硬质管(PC)、塑料线槽(PR)、 镀锌线槽(SR);常用敷设方式有吊顶内敷设(SCE)、墙内 暗敷设(WC)、地板内暗敷设(FC)、沿天棚面或顶板面敷 设(CE)、沿墙面敷设(WE)。例:上面系统图的TC20WC/SCE指穿内径为20的镀锌电线管沿墙内暗敷设和吊顶内敷 设。
电缆、电线图例:
BVV 电线
BV 电线
电缆
4.回路编号:回路编号是设计师为了区分每一个 线路赋予每一个线路的名称(代号),它并没有实体性 的东西。很多设计师习惯性用n1,n2,n3……表示,但是 通常一个比较大的工程中都会有2个以上的配电箱,如 果都用n1,n2,n3……表示线路容易被混淆或者在平面图 中分不清线路;一般不同负载的线路有不同的代号表示, 例如照明线路用‘WL’表示,插座线路用‘WX’表示, 电力线路用‘WP’表示,应急照明线路用‘WE/WEL’, 混合型线路一般用‘WL’表示;有时在一个配电系统中 设计师都用‘WL’表示,用阿拉伯数字分级区分,例如: 1WL、1WL1、1WL1-1、1WL1-1-1,这样整个系统的回路 有且只有一个代号了。
5.三相线代号:三相电源由3条相线L1L2L3和1条中 性线N组成。其中中性线N和地线PE不在系统图上表现出 来,如果回路是三相电源则用L1L2L3表示,如果回路是 单相电源,而配电箱是三相电源进来的则该回路用 L1/L2/L3区分开来,若电箱进来的单相电源则不写。三 相线代号在系统图的设计作用是维持三相电源的三相平 衡。 6.分路断路器:通俗地说,断路器就是用于切断电 流的设备;主要用于对电路出现短路电流的保护,当电 路出现短路时立即断开电路。系统图中 表示普通 断路器, 表示漏电短路器。请看下图剖析:

配电箱系统识图ppt课件

配电箱系统识图ppt课件
2
配电箱图片
3
读图示例:单元用户配电箱系统图
AL-1-1 AL-1-1 C65N-C32/3P
照明配电C6箱5N1-C层321/3号P箱
C65N-C25/1P
型号 脱扣器额定电流 单极 25A
型U号相脱相扣线器额定电流3 三C电6极5能N表-C25/1P WL111-BLV(3 4)SC15-WC
32UA Wh
1户
BV(5 6)SC20-WC
V Wh
BV(5×W6L)1S1C12-B0W-LWLV1(C31×24-)BSLCV1(5-W3C4)SC125户-WC
塑料W铜芯回W导h路线编5根号5导根塑线6 料m为㎡铝:芯U穿、3导根管V线导径、线2W3W0根L为、的14:Nm焊1、3U㎡接-、PB钢E穿NL管、V15(P的墙E3焊内接暗4)钢设管SC1墙35户内-W暗C设
C65N-C10/1P WL114-BLV(2 2.5)SC15-WC
电U源进W线h
C65N-C10/1P
走廊灯
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极
零线汇流排
回路编号 塑料保铝护芯线导汇线流排2根102A.5m㎡ 穿15的焊接钢管 墙内暗4设 2根导线为:U、N
配电箱系统图的识读
1
引言
❖ 电气施工图纸的识读是本专业学生学习的一项基本技能。 ❖ 电气照明系统图是电气施工图纸的组成之一。 ❖ 电气照明系统图的基本组成单位是配电箱系统图。学会配电
箱系统图,就能看懂电气照明系统图。 ❖ 识读配电图例看图 3、结合配线看图
配电箱的配线 电源进线 PE U V W N
L N
电能表的接线示意图
PE wL111
N
5
wL114

配电箱系统识图

配电箱系统识图
单元用户配电箱系统图c65nc101p型号脱扣器额定电流单极10awl114blv225sc15wc回路编号塑料铝芯导线2根25m穿15的焊接钢管c65nc251p型号脱扣器额定电流单极25a整理课件wl111wl114pe电能表的接线示意图配电箱的配线电源进线peuwn此课件下载可自行编辑修改此课件供参考
配电箱系统图的识读
引言

电气施工图纸的识读是本专业学生学习的一项基本技能。 电气照明系统图是电气施工图纸的组成之一。 电气照明系统图的基本组成单位是配电箱系统图。学会配电 箱系统图,就能看懂电气照明系统图。 识读配电箱系统图的三个结合: 1、结合实物看图 2、结合图例看图 3、结合配线看图
BV(5 6)SC20-WC
Wh
WL112-BLV(3 WL111-BLV(3 ×4)SC15-WC4)SC15-WC BV(5×6)SC20-WC 2户
回路编号 塑料铝芯导线 3根4m㎡ 穿15的焊接钢管 墙内暗设 WL113-BLV(3 4)SC15-WC 塑料铜芯导线 5根6 m㎡ 穿管径20 的焊接钢管 墙内暗设 3 根导线为: U 、 N 、 PE Wh 5根导线为:U、V、W、N、PE 3户
C65N-C10/1P WL114-BLV(2 2.5)SC15-WC 走廊灯 Wh 电源进线 U C65N-C10/1P
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极 10A 回路编号 塑料铝芯导线 2根 2.5m㎡ 穿15的焊接钢管 墙内暗设 保护线汇流排 2根导线为:U、N
配电箱图片
读图示例:单元用户配电箱系统图
AL-1-1
AL-1-1
C65N-C25/1P 型号 脱扣器额定电流 单极 25A
C65N-C32/3P

备注+图解,教你看懂一张配电箱系统图

备注+图解,教你看懂一张配电箱系统图

备注+图解,教你看懂一张配电箱系统图配电箱我们做弱电的小伙伴经常会接触,比如UPS配电箱、电表箱、照明配电箱等,但有些人可能还不是很懂里面的结构和接线,我们就结合一张配电箱图纸来说明下。

我们放上一张配电箱系统图,这张图画的还是比较规范比较全面的:系统图中各线路和图元做了标注,我们一个一个来说明。

1、是本配电箱的电气参数说明,相当于电气铭牌。

B4ALE5-1:本配电箱的编号。

其中B4指代地下4层;ALE指代应急照明配电箱;5-1,5指代本系列配电箱的编号,是第五组,1则代表其是本组配电箱的第一台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流,它们的关系式如下:2、配电箱进线,从图中可以看出本配电箱是双路进线,一路常用电源一路备用电源。

3、T160/3P 25A,是本配电箱的进线断路器,从型号上看是施耐德T160系列的微型断路器,3P表示三极,额定分断电流25A。

4、是双电源切换器。

当常用电源突然故障或停电时,通过双电源切换开关,自动投入到备用电源上。

5、配电箱接入漏电火灾报警器的信号线,一根RVVP-4*1.0的电缆,穿20的管子,具体接线可以参考下图:6、电度表。

7、出线回路的母线。

有些大型配电箱会做母线排,小一点的则未必。

8、出线回路,可以看到本配电箱出线都是单相的,L2指B相回路。

9、熔断器,熔断器是用于避雷器的保护。

10、避雷器,用于配电箱避雷,接线如图(本图熔断器的位置是下面那组,上面那组忽略吧,就当他们是断路器):11、消防信号引自模块,说的就是接入漏电火灾报警器的信号线;控制信号引自消控室,说的就是电表和智能照明开关量控制模块的通讯信号,这哥俩的通信电缆应该先上数据采集器和通讯网关。

12、一路出线接入4Kw的EPS,EPS是应急电源,全称EmergencyPowerSupply(紧急电力供给),EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标,提供一种符合消防规范的具有独立回路的应急供电系统,该系统能够在应急状态下提供紧急供电,用来解决照明用电或只有一路市电缺少第二路电源,或代替发电机组构成第二电源,或做为需要第三电源的场合使用。

配电箱系统图及各类符号标注说明

配电箱系统图及各类符号标注说明

配电箱系统图及各类符号标注说明之宇文皓月创作什么是配电箱? 所有用户用电的总的一个电路分配箱. 工作原理配电箱是按电气接线要求将开关设备、丈量仪表、呵护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助呵护电器切断电路或报警。

借丈量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

经常使用于各发、配、变电所中。

用途:便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中装置开关、仪表等设备的成套装置。

经常使用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,反面和正面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除装置面外,其它所有正面都被封闭起来的一种低压开关柜。

这种柜子的开关、呵护和监测控制等电气元件,均装置在一个用钢或绝缘资料制成的封闭外壳内,可靠墙或离墙装置。

柜内每条回路之间可以不加隔离措施,也可以采取接地的金属板或绝缘板进行隔离。

通常门与主开关操纵有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、丈量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采取钢板制成封闭外壳,进出线回路的电器元件都装置在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、平安性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。

配电箱系统图详解-手打-2020年5月9日

配电箱系统图详解-手打-2020年5月9日

配电箱系统图详解-手打-2020年5月9日1.进线WDZC-BYJ-3x6-PC25-WC,FCWDZC:电缆是低烟copy无卤阻燃C级电缆。

阻燃分3个等级,从高倒低分别是A,B,C级,WDZ是WDZC的缩小,为阻燃最低等级C级。

BYJ:铜芯交联聚烯烃绝缘电线,耐温等级90℃3x6:3根电线的横截面积为6平方毫米的电线,绝缘厚度0.8,外径4.96,S=R×R×π(R为电线半径)PC25:外径25MM的电工穿线管,分为L\M\H三种轻\中\重壁,壁厚不同,壁厚最小1.2MM WC,FC:可参考工业企业通信工程设计图形及文字符号标准或建筑电气工程设计常用图形符号和文字符号09DX001,WC暗敷设在墙内FC地面或地下敷设2.Pn(kW)4.0 kd 1.0 Pc(kW) 4.00 cosφ0.85 Ic(A)21.39Pn(kW)4.0 :配电箱安装容量,各开关总和kd 1.0:需要系数,查表04DX101-1,用电设备组实际所需要的功率与额定负载时所需的功率的比值,Pc(kW) 4.00:计算有功功率,见12SDX101-2,=Pn(kW)4.0*kd 1.0cosφ0.85:设备额定功率因数,查表Ic(A)21.39:计算电流,=Pc(kW) 4.00/cosφ0.85/ 0.22KV额定电压3.ALSF:AL照明配电箱,SF功能缩写4.S201-C25:极数为1+NA符号为断路器,C脱口特性为C,额定电流为25A5.GS201-C25/0.03:符号为剩余电流断路器,额定剩余电流(A)0.0.36.WL WX WP :功能回路编号BBTRZ:柔性矿物绝缘电缆,能够在950度火焰温度下通1000V电压经受3小时燃烧而不击穿。

WS:沿墙面敷设WATSN-32/4P:符号隔离开关2个加机械联锁,32A 4P双电源转换开关PMAC513A2-I:三相电源监控传感器,检测消防设备电源的电压、电流、开关状态等有关设备电源信息,从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录的监控系统。

【参考借鉴】配电箱系统图解析.doc

【参考借鉴】配电箱系统图解析.doc

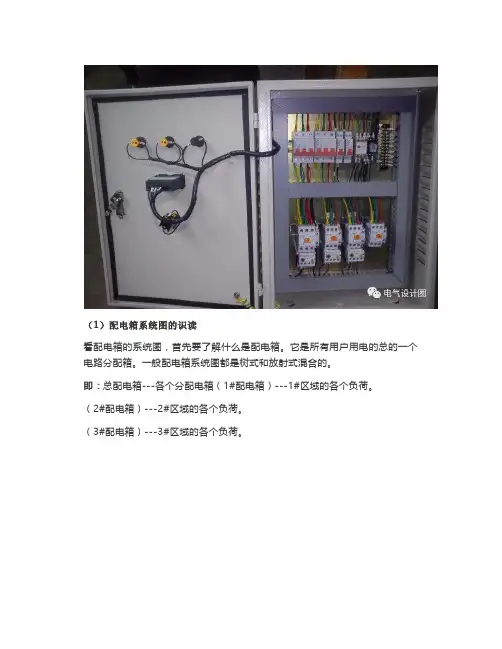

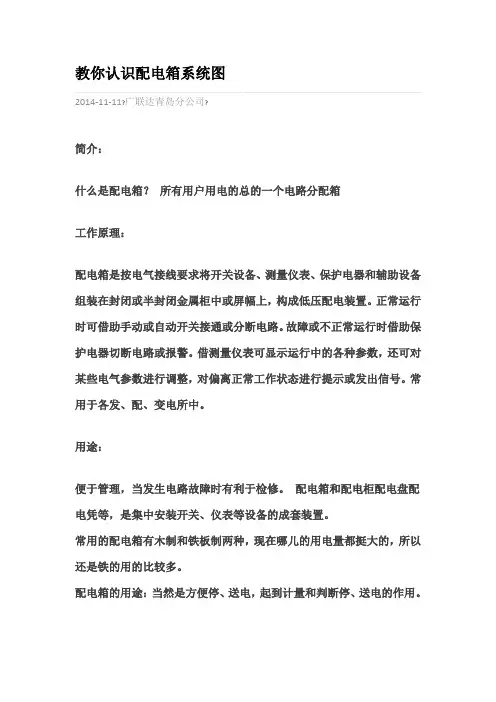

配电箱系统图学习简介什么是配电箱?所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

分类按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

配电箱系统图学习简介什么是配电箱?所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

分类按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳,可靠墙或离墙安装。

柜每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。

它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。

(4)动力、照明配电控制箱。

多为封闭式垂直安装。

因使用场合不同,外壳防护等级也不同。

它们主要作为工矿企业生产现场的配电装置。

各类符号标注根据图纸《配电箱系统图》中标注NPX630/3P 400A中:NPX630是断电器的型号,3P是三极,400A指最大断路电流为400A。

NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱:NPX160是断电器的型号3P指三极,额定频率为50Hz,额定绝缘电压为690V,脱扣器电流40-160A。

WL1:指回路1。

后面还有回路2等。

YJV:铜芯交联聚乙烯电缆。

NHYJV:耐火铜芯交联聚乙烯电缆4*70+1*35:指4根线芯截面70mm2加一根线芯截面35的中性线芯。

SC80:指穿直径为80的焊接钢管(俗称黑铁管)。

FC:指暗敷在地面。

C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明:C65N为断电器型号C10/1P:断电器最大断路电流为10A,极数为一极。

BV:铜芯聚氯乙烯绝缘电缆3*2.5:3根线芯截面面积4mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板。

C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座:回路5中,断电器型号为C65N,最大断路电流为16A,采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆,穿直接20mm的钢管,暗敷设在地面、墙。

另:各种敷设方式:AB-沿或跨梁(屋架)敷设BC-暗敷设在梁AC-沿或跨柱敷设CLC-暗敷设在柱WS-沿墙面敷设WC-暗敷设在墙CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板SCE-吊顶敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设。

脱扣方式:MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力:分断能力分5个等级:F:36KAN:50KAH:70KAS:100KAL:150KACAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么?BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱的C65N—C63/3P和DPN—C32/2P的含义DPN:是DPN型断路器系列,C32/2P:是二相32A底座断路器,电大电流32A.BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线,前者圆形,后者扁形。

ZR—BV是阻燃型的铜塑线(无护套,仅有绝缘)。

无阻燃要求时,BVR可以替代ZR—BV,但不划算,BVR价格要相对高些请问电线电缆中"BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV 人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套RVV和AVVR为软铜芯聚氯乙烯绝缘聚氯乙烯护套电缆看JB8734-1998SYV表示同轴电缆电缆的型号由八部分组成:一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体材料代码-不标为铜,L为铝;四、护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码-D不滴流,P干绝缘;六、外护层代码-(用数字表示,太多了,懒得写了)七、特殊产品代码-TH湿热带,TA干热带;破折号八、额定电压-单位KV减压孔板一、原理和适用围:一.减压孔板主要工作原理是对流体动力减压。

当流动水经过减压孔板时由于局部阻力损失,在减压孔板处产生水头压力降(水头损失H)。

从而可以降低底层的自动喷水灭火设备和消火栓的出口压力及出口流量。

高层建筑由于层数较多,高低层所承受的静水压力不一样,实际出水量相差很大,作用时,底层的自动喷水设备和消火栓出水量,远远超过顶层的设计流量。

减压孔板相对于减压阀来说,系统比较简单,投资较少,管理方便。

但减压孔板只能减动压,不能减静压,且下游的压力随上游压力和流量而变,不够稳定。

另外,减压孔板容易堵塞。

可以在水质较好和供水压力较稳定的情况下采用。

减压孔板的工作原理是对液体的动压力(不含静压力)进行减压。

目前,高层建筑由于层数较多。

高层和低层所承受的静水压力不一样。

出水时,低层的水流动压力比高层的水流动压力大很多。

扑救火灾时,低层消防水带往往爆裂,本系列减压孔板对水流的动压力具有减压功能。

当流动的水经过减压孔板时,由于局部的阻力损失,在减压孔处产生压力降,从而满足消火栓的出口压力及流量的需要。

自动喷水灭火系统设计规gb 50084—2001二. 减压孔板应符合下列规定:1 应设在直径不小于5omm的水平直管段上,前后管段的长度均不宜小于该管段直径的5倍;2 孔口直径不应小于设置管段直径的3o%,且不应小于20mm;3 应采用3mm以上厚度不锈钢板材制作。

4 减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个Φ10mm的小孔,作为排气和泄水用。

(1)为克服喷水不均匀性所设置的减压装置宜采用减压孔板,不宜采用减压阀。

由于减压阀需要在阀前加设过滤器,因此只适合用在湿式报警阀前对喷淋系统进行竖向分区的减压;(2)减压孔板主要用来克服由几何高差和喷淋立管水头损失造成的喷淋系统竖向的喷水不均匀性,其位置设在各层配水管或配水干管的起点端,一般设在安全信号阀之后;(3)配水支管上不宜设置减压孔板。

因为规规定,减压孔板应设置在直径不小于50毫米的水平管段上,若配水支管直径大于等于50毫米,则该支管上的喷头一般较多MHYBV矿用电缆规格MHYBV-矿用检测电缆批发MHYBV电缆经销商本公司专业生产各种规格VVRP软芯屏蔽电缆,质量好,价格低,希望新老客户来电咨询,产品用途:适用于额VVRP电缆定电压0.6/1kV及以下的电力线路中作运送电能用。

本产品具有较强的抗电磁干扰、抗雷击及均匀电场,改进供电品质的特性,分外适器具有精密电子安装的场合,如盘算机中心、航空航天监控中心、智能大厦等。

我们首先相识一些什么是VVRP电缆吧!电缆产品称号:金属屏蔽电力电缆执行尺度:本产品按企业尺度设计制造结构阐明:MHYBV矿用电缆规格MHYBV-矿用检测电缆批发MHYBV电缆经销商产品用途:适用于额定电压0.6/1kV及以下的电力线路中作运送电能用。

本产品具有较强的抗电磁干扰、抗雷击及均匀电场,改进供电品质的特性,分外适器具有精密电子安装的场合,如盘算机中心、航空航天监控中心、智能大厦等。

1、导体2、PVC(XLPE)绝缘MHYBV矿用电缆规格MHYBV-矿用检测电缆批发MHYBV电缆经销商3、包带(如果有)4、PVC护套5、金属屏蔽6、PVC外护套金属屏蔽电力电缆型号阐明:金属屏蔽电力电缆只是在设计结构上与交联聚乙烯绝缘电力电缆和聚氯乙烯绝缘电力电缆有所不同,在型号上以“-P”后缀加以区分,如:VV-P、YJV-P、YJLV22-P等等。
