建筑剖面设计的知识点
场地剖面、停车场设计、地形设计知识点汇总

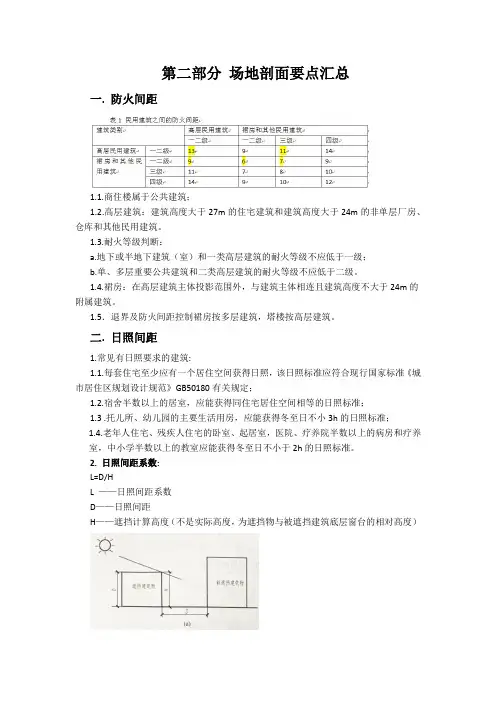

第二部分场地剖面要点汇总一. 防火间距1.1.商住楼属于公共建筑；1.2.高层建筑：建筑高度大于27m的住宅建筑和建筑高度大于24m的非单层厂房、仓库和其他民用建筑。
1.3.耐火等级判断：a.地下或半地下建筑（室）和一类高层建筑的耐火等级不应低于一级；b.单、多层重要公共建筑和二类高层建筑的耐火等级不应低于二级。
1.4.裙房：在高层建筑主体投影范围外，与建筑主体相连且建筑高度不大于24m的附属建筑。
1.5．退界及防火间距控制裙房按多层建筑，塔楼按高层建筑。
二. 日照间距1.常见有日照要求的建筑:1.1.每套住宅至少应有一个居住空间获得日照，该日照标准应符合现行国家标准《城市居住区规划设计规范》GB50180有关规定；1.2.宿舍半数以上的居室，应能获得同住宅居住空间相等的日照标准；1.3 .托儿所、幼儿园的主要生活用房，应能获得冬至日不小3h的日照标准；1.4.老年人住宅、残疾人住宅的卧室、起居室，医院、疗养院半数以上的病房和疗养室，中小学半数以上的教室应能获得冬至日不小于2h的日照标准。
2. 日照间距系数:L=D/HL ——日照间距系数D——日照间距H——遮挡计算高度（不是实际高度，为遮挡物与被遮挡建筑底层窗台的相对高度）2.1.建筑在不同高程上：a.当遮挡建筑处在高处时：H=a+bD=H*L=(a+b)*Lb.当遮挡建筑处在低处时：H=b-aD=H*L=(b-a)*L2.2.被遮挡建筑底层为非日照要求用房：当被遮挡建筑底部为非日照要求用房时：H=b-aD=H*L==(b-a)*L三. 各种控制线的退界：1.挡土墙、护坡与建筑的最小间距:a.高度大于2m的挡土墙和护坡，其上缘与建筑物的水平净距不应小于3m，下缘与建筑物的水平净距不应小于2m；b.高度大于3m的挡土墙与建筑物的水平净距还应满足日照标准的要求.2.建筑物、围墙退道路距离:3. 消防车道相关要求：消防车道净宽度和净高度均≥4M，距高层建筑外墙宜大于5m。
剖视图的形成与画法
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。局部剖视图主要用于表达机件 的局部内部结构形状。
剖面线与剖面符号
剖面线
在剖视图中，为了区分机件实体部分和空腔部分，规定在空腔 部分画上剖面线。剖面线应画成与水平方向成45°的细实线，且 同一机件各视图中的剖面线方向应相同、间隔应相等。
剖面符号
04 剖视图绘制技巧与注意事 项
选择合适剖切方法
01
根据机件形状和结构特点选择剖切方法，如全剖、半剖或局 部剖。
02
剖切平面应通过机件内部结构的对称面或轴线，以充分表达 内部结构。
03
避免不必要的剖切，以减少视图数量和简化作图过程。
保持视图间对应关系
01 剖视图与基本视图之间应保持正确的投影关系， 即长对正、高平齐、宽相等。
半剖视图
01 02
定义
当物体具有对称平面时，向垂直于对称平面的投影面上投射所得的图形， 可以对称中心线为界，一半画成视图，另一半画成剖视图，这种组合的 图形称为半剖视图。
画法
在对称中心线的一侧画出物体的视图，另一侧画出物体的剖视图。
03
特点
半剖视图既能表达物体的内部结构，又能保留物体的部分外形，适用于
为了更清晰地表达机件的某些特殊结构或材料，可以在剖视图 的相应部位标注剖面符号。例如，钢铁材料的剖面符号为与水 平方向成45°的平行细实线；木材的剖面符号为正交的网格线等。
02 剖视图形成原理及步骤
确定剖切位置和方向
根据机件的结构特点，选择最能表达其内部结构 的剖切位置。
确定剖切方向，一般选择与主要轮廓线或轴线平 行的方向进行剖切。
工程制图
在工程制图中，剖视图可用于表达复杂的机械装置或设备，以便更好 地了解其内部结构和工作原理。
建筑剖面设计知识点
建筑剖面设计知识点在建筑设计中，剖面设计是一个非常重要的环节。
通过剖面设计，我们可以展现建筑物的内外空间分布，表达建筑的形态和结构，以及展示建筑的功能和美学价值。
以下是建筑剖面设计的一些重要知识点。
一、剖面设计的定义和作用剖面设计是指通过对建筑物的竖向切割，展示其内部结构、空间布局、功能分区等情况的设计过程。
它可以帮助人们更好地理解建筑物的内外关系，为建筑的实际使用提供有价值的信息。
二、剖面设计的基本原则1. 纵深感：通过合理设置剖面，使建筑物呈现纵深感，使人们在建筑内部有一种逐层深入的感觉。
2. 空间分区：剖面设计应准确展示建筑物内部不同功能区域的位置和划分，使使用者能够清晰地理解建筑物的功能设置。
3. 结构表达：剖面能够展示建筑物的结构体系，如柱、墙等的位置和形态，使人们对建筑物的支撑系统有更好的认知。
4. 采光与通风：剖面设计应考虑到建筑物内部采光和通风的需求，合理设置窗户和通风口等设施。
5. 比例与秩序：剖面应根据建筑物的整体比例和秩序进行设计，使得整体布局协调一致。
三、剖面设计的关键要素1. 水平线：水平线是建筑剖面设计中的一个重要要素，它可以帮助人们理解建筑物的楼层分布以及室内外的联系。
2. 形式语言：剖面设计中的形式语言可以通过不同的线条粗细、弧线与直线的组合、材料和色彩的应用等方式表达建筑的特征和风格。
3. 高度标识：剖面设计中的高度标识可以帮助人们理解建筑物不同部分的高度差异，进而把握建筑的整体感受。
4. 功能布局：剖面设计中的功能布局要准确地划分建筑物内部不同的功能区域，并合理安排它们之间的联系和转换。
四、剖面设计的常见类型1. 纵向剖面：沿建筑物的纵向方向进行切割，展示建筑物内部空间的分布和结构的组成。
2. 横向剖面：沿建筑物的横向方向进行切割，主要展示建筑物内部楼层之间的联系与交错。
3. 局部剖面：主要针对建筑物内部的某些关键区域进行切割，以突出这些区域的特殊性和重要性。
装修设计图纸基础知识点
装修设计图纸基础知识点装修设计图纸是装修工程中至关重要的一部分，它能够直观地展示出装修设计师的理念和设计构思。
在装修项目中，了解装修设计图纸的基础知识点对于业主、装修设计师和施工方来说都是非常重要的。
本文将介绍装修设计图纸的基础知识点，包括平面图、立面图、剖面图和效果图等。
一、平面图平面图是装修设计图纸中最基础、最常见的一种图纸形式，它能够从俯视角度展现出房屋的布局和空间分配。
在平面图中，我们可以清晰地看到每个房间的位置、大小和功能。
此外，平面图还包括了门窗的位置、墙体的结构、家具的布置等详细信息，方便装修施工人员进行施工。
二、立面图立面图是装修设计图纸中用来展示建筑外立面的图纸形式。
立面图能够显示建筑物的外观、外墙材料、窗户样式等重要信息。
通过立面图，装修设计师可以直观地表达出建筑风格和设计理念，使之与整个装修方案相协调。
同时，立面图也对于业主来说非常重要，能够帮助他们更好地了解装修效果，并与设计师进行沟通和确认。
三、剖面图剖面图是装修设计图纸中用来展示建筑内部结构和细节的一种图纸形式。
通过剖面图，我们可以看到建筑物内部的构造和布局，如楼板、墙体、天花板、楼梯等。
剖面图还能够显示出不同部位的高度、尺寸、结构连接等具体信息，有利于施工人员准确地理解并执行设计意图，确保施工质量。
四、效果图效果图是装修设计图纸中最直观、最生动的一种形式，它能够模拟出装修后的实际效果。
通过效果图，我们可以感受到装修设计师所打造的空间氛围、色彩搭配以及摆放的家具和装饰品等。
效果图具有极高的参考价值，业主可以通过效果图更好地了解设计方案，做出决策和调整。
除了以上提到的几种基本图纸形式，装修设计图纸中还包括扩大细部图、家具平面布局图、家具剖面图、施工图等。
这些图纸形式分别强调了不同细节和环节的设计和施工要求，为装修工程提供了准确的信息和指导。
在了解装修设计图纸的基础知识点后，业主可以更好地与装修设计师进行沟通和协商，确保设计方案符合自身需求和审美观念。
房屋建筑学知识点整理
房屋建筑学知识点第一章民用建筑设计概论1、构成建筑的基本要素是建筑功能、建筑技术、建筑形象。
2、建筑物的设计使用年限主要依建筑物的重要性和规模来划分等级。
3、不燃烧体：砖、石、混凝土等天然或人工的无机矿物材料和金属材料。
难燃烧体：沥青混凝土、水泥石棉板、板条抹灰。
燃烧体：木材等。
4、耐火极限用小时（h）表示。
5、设计任务的必要条件：主管部门的批文、城建部门的批文、设计任务书。
6、建筑工程设计一般分为初步设计和施工图设计两个阶段。
7、人体尺度及人体活动所需的空间尺度是确定建筑内部各种空间尺度的主要依据。
8、建筑模数：基本模数和导出模数。
导出模数：扩大模数和分模数。
9、基本模数是模数协调中选用的基本尺寸单位。
基本模数的数值为100mm，其符号为M，一般是3M。
第二章建筑平面设计1、功能空间：主要使用部分、辅助使用部分和交通联系部分。
2、房间是组成建筑物的最基本单位。
3、一个房间的面积由家具设备占用面积、人们使用活动所需的面积和房间内部的交通面积。
4、矩形教室的优点：便于家具布置、房间平面利用率较高。
结构简单，施工方便，且便于构件统一，有利于建筑构件的标准化。
5、《中小学校设计规范》：第一排课桌前沿与黑板的水平距离不宜小于2.2m；最后一排课桌的后沿与黑板的水平距离小学不宜大于8m，中学不宜大于9m；前排边座座椅与黑板远端的水平视角不应小于30°。
6、楼梯的基本形式：直跑楼梯、双跑平行楼梯、转角楼梯、三角楼梯。
7、楼梯间的形式：开敞式、封闭式、防烟楼梯间。
8、建筑平面组合形式：走道式组合、套间式组合、大厅式组合、单元式组合、混合式组合。
9、日照间距的计算公式：L=H/tanhL-----日照间距H-----南向前排房屋檐口至后排房屋底层窗台的高度h-----当地冬至日或大寒日正午12时的太阳高度角1/tanh-----日照间距系数第三章建筑剖面设计1、C值：视线升高值C值与人眼睛到头顶的高度及视觉标准有关，一般为120mm。
建筑结构图基本知识点总结
建筑结构图基本知识点总结建筑结构图是建筑设计中非常重要的一部分，它是设计师将建筑设计理念和概念转化为具体的施工图纸的关键。
建筑结构图反映了建筑的结构形式、结构布局、材料选用等重要信息，是建筑施工的依据，对建筑质量和安全具有重要的影响。
建筑结构图包括平面图、立面图、剖面图、结构细部图等，这些图纸不仅仅是建筑施工的指导图，更是建筑设计师和结构工程师沟通交流的重要媒介。
因此，建筑结构图的编制需要建筑设计师和结构工程师的密切合作和协调。
下面将从建筑结构图基本知识点入手，对建筑结构图的基本内容、基本原则以及注意事项等方面进行总结，旨在为建筑设计师和结构工程师提供参考和指导。
一、建筑结构图的基本内容1. 平面图建筑平面图是建筑结构的布局图，它反映了建筑在平面上的形状和布局。
平面图是建筑结构图中最为基础的图形之一，它通常包括建筑的地面平面图、各层平面图以及特殊构件的布局图。
平面图中需要包括建筑的功能用途、出入口位置、内部空间布局等重要信息，同时也需要标注建筑结构的主要构件和位置，为建筑的立面和结构细部图提供参考。
2. 立面图建筑立面图是建筑结构的垂直展示图，它反映了建筑在立面上的形状和结构。
立面图是建筑结构图中的另一个基础图形，它通常包括建筑的正立面、背立面和侧立面等，立面图也是建筑外观设计的重要参考。
在立面图中需要标注建筑的各层标高、立面构件的材料和尺寸、窗户门洞的位置和尺寸等重要信息，为建筑的施工提供必要的参考。
3. 剖面图建筑剖面图是建筑结构的纵向展示图，它反映了建筑在剖面上的结构和布局。
剖面图是建筑结构图中的另一个基础图形，它通常包括建筑的纵向剖面、横向剖面等，剖面图也是建筑内部空间设计和构造原理的重要参考。
在剖面图中需要标注建筑的楼层高度、梁柱墙构件的布置、楼板地面的标高等重要信息，为建筑的施工提供必要的参考。
4. 结构细部图建筑结构细部图是建筑结构构件的详细图纸，它反映了建筑结构构件的连接形式和细节。
建筑施工图—建筑剖面图(工程制图)
相一致的轴线编号。
（3）图线 被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示；没有被剖切
到但可见的部分用中粗实线表示；图例线、引出线、尺寸线、标高符号等 用细实线；不可见轮廓线用中虚线。
（4）尺寸标注与标高 剖面图水平尺寸标注，是标注被剖切到的墙、柱的轴线间距。竖向尺
02 建筑剖面图的制图规定
（1）图名与比例
剖面图的剖切符号，如1-1、A-A，通 常绘制在首层平面图中，剖面图的图名应 以剖切符号命名，如1-1剖面图。
建筑剖面图通常用 1:50、1:100、 1:200的比例绘制，一般与其平面图、立面 图的比例保持一致。
图 1 1-1剖面图
02 建筑剖面图的制图规定
01 建筑剖面图的形成
剖面图的数量及其剖切位置应根据建筑物自身的 复杂情况而定，一般剖切位置选择建筑物的主要部 位或构造较为典型的部位，如楼梯间，并应尽量使 剖切平面通过门窗洞口。
01 建筑剖面图的形成
剖面图主要表示建筑内部的构造、高度方向上的 分层情况，各层楼地面、屋面构造及相关尺寸、标 高等，是作为分层、砌筑内墙、铺设楼板的工作依 据，同时也是与建筑剖平面图、立面图相互配合不 可缺少的基本图样之一。
寸标注沿高度方向标注三道尺寸线，即总高尺寸、定位尺寸、细部尺寸。 在室外地坪、楼地面、阳台、檐口、女儿墙、楼梯休息平台等处都应标注 标高。
03 建筑剖面图需绘制的主要内容
（1）表示被剖切到的墙、梁及其定位轴线。
（2）表示室内楼地面、屋顶、门窗、楼梯、阳台、雨蓬、防潮层、室外 地面、散水、明沟及室内外装修等剖切到的可见内容。
（3）标注尺寸和标高。
（4）表示楼地面、屋面构造层，一般用引出 线说明楼地面、屋面的构造层做法。
建筑剖面图
建筑剖面图简介建筑剖面图是描述建筑物纵向结构的一种技术图纸。
它展示了建筑物在纵向上的分层结构、内部空间布局以及各个楼层之间的关系。
通过建筑剖面图，人们可以了解建筑物的各个部分如何相互连接，从而更好地理解建筑物的整体设计。
剖面图的作用建筑剖面图在建筑设计和施工过程中具有重要作用。
以下是剖面图的几个主要作用：1.布局和设计分析：剖面图可以帮助建筑师和设计团队更好地理解建筑物的内部空间布局。
通过观察剖面图，设计团队可以评估不同楼层之间的空间分配是否合理，是否满足设计要求。
2.结构规划：剖面图对于结构工程师来说非常重要。
结构工程师可以通过剖面图确定各个楼层的结构设计，包括楼板、柱子、墙体等。
剖面图可以提供建筑物纵向结构的细节，以指导结构的施工和审查。
3.施工指导：剖面图是施工现场的重要指导工具。
施工人员可以根据剖面图了解建筑物不同部分的尺寸、位置和相互关系。
剖面图可以帮助施工人员进行准确的测量和定位，确保施工质量。
4.沟通与交流：剖面图是建筑师、工程师和客户之间沟通交流的重要手段。
通过剖面图，设计团队可以直观地展示建筑物的设计理念和空间分配。
客户可以更好地理解建筑物的结构和功能，提出意见和建议，以实现设计的最终目标。
剖面图的要素建筑剖面图包含多个要素，以下是剖面图常见的要素：1.楼层标识：剖面图中的每个楼层都需要有明确的标识，通常用字母或数字表示。
2.楼层高度：剖面图需要明确标注每个楼层的高度，以指导施工过程中的测量、施工和装修。
3.主要结构元素：剖面图需要准确展示建筑物的主要结构元素，包括楼板、梁、柱子、墙体等。
这些结构元素应该标注尺寸、材料和位置。
4.空间分隔：剖面图需要描述建筑物不同部分之间的空间分隔，包括房间、走廊、楼梯等。
这些空间应该标注尺寸、用途和连接方式。
5.设备管线：剖面图需要显示建筑物内部的设备管线走向，如电线、水管、通风管道等。
这些管线应该标注尺寸、材料和连接方式。
6.建筑细节：剖面图需要展示一些具体的建筑细节，如窗户、门、天花板等。
第1讲建筑平立剖面设计和识图的基本知识
第1讲建筑平⽴剖⾯设计和识图的基本知识2 建筑平、⽴、剖⾯设计和识图的基本知识预备知识：1.正投影的知识；2.剖⾯图的画法及相应知识；3.建筑尺⼨的标注和建筑图例的熟悉。
章节组成：2.1 建筑平⾯设计和识图的基本知识2.2 建筑⽴⾯设计和识图的基本知识2.3 建筑剖⾯设计和识图的基本知识主要知识点：建筑平⾯组成、⽴⾯设计⽅法、建筑层⾼和净⾼、平、⽴、剖⾯图的主要内容、平⾯图外部尺⼨标注、⽴⾯图的命名、剖⾯图的剖切位置2.1 建筑平⾯设计和识图的基本知识2.1.1 建筑平⾯的组成使⽤部分：包括主要使⽤房间和辅助使⽤房间。
交通联系部分：包括⽔平交通联系部分(⾛廊、过道等)、垂直交通联系部分(楼梯、坡道、电梯、⾃动扶梯等)和交通联系枢纽部分(门厅、过厅等)。
结构部分：具体墙体、柱⼦等。
1.门厅 2．展厅 3．会客厅 4．阶梯教室 5．电话室 6．化学试验室 7．空模活动室 8．海模活动室 9．锅炉房 10．男厕 11．化学仪器室 12.化学办公室 13．空模仓库 14．海模仓库 15．配电室16．更⾐室 17．⼥厕 18．休息室 19．庭院 20．办公室图2-1 少年宫平⾯⽰意图2.1.2 建筑平⾯图的识读１、建筑平⾯图的形成：建筑平⾯图是⼀幢建筑的⽔平剖⾯图。
假想⽤⼀⽔平的剖切平⾯，沿着房屋门窗洞⼝的位置，将房屋⽔平切开，移⾛上部分，作出切⾯以下部分的⽔平投影图，即为建筑平⾯图。
对于楼房，⼀般应该每⼀层都画⼀个平⾯图或作标准层平⾯图。
２、⽤途：建筑平⾯图是施⼯放线、砌筑墙体、安装门窗、室内装修、安装设备及编制预算、施⼯备料等的重要依据。
３、建筑平⾯图的主要内容和识读⽅法（１）看图名、⽐例从中了解平⾯图层次及图例，绘制建筑平⾯图的⽐例有1:50、1:100、1:200、1:300，常⽤1:100。
（2）看图中定位轴线编号及其间距（3）看房屋平⾯形状和内部墙的分隔情况（4）看平⾯图的各部分尺⼨外部尺⼨总尺⼨：最外⼀道尺⼨，表⽰建筑物的总长、总宽，即从⼀端外墙⽪到另⼀端外墙⽪的尺⼨。
建筑剖面设计知识点归纳
建筑剖面设计知识点归纳建筑剖面设计是建筑设计中的重要环节之一，它能够展示建筑物内部结构和功能分布，同时体现建筑的美学和实用性。
在进行建筑剖面设计时，设计师需要了解一些基本的知识点，以确保设计的准确性和合理性。
本文将对建筑剖面设计的知识点进行归纳和总结。
一、剖面设计的目的和意义建筑剖面设计是为了展示建筑物的内部结构和空间布局。
通过剖面设计，人们可以清晰地了解建筑物的分层结构、房间功能和布局，帮助人们更好地使用建筑物。
此外，剖面设计还能够体现建筑物的美学价值，使建筑物在视觉上更加和谐和统一。
二、剖面的基本构成1. 楼层分层：剖面设计需要明确标注各个楼层的高度、厚度以及楼层之间的连接方式，以便于建筑物的建造和使用。
2. 墙体和柱子：剖面设计需要准确标注墙体和柱子的厚度、高度和布置位置，体现出建筑物的结构性能与美观度。
3. 地板和天花板：剖面设计需要详细展示地板和天花板的材料、厚度以及吊顶结构等信息，以满足室内空间的舒适性和实用性。
4. 窗户和门窗：剖面设计需要准确标注窗户和门窗的尺寸、材质和打开方式，以满足室内采光和通风的要求。
三、剖面设计的技巧和注意事项1. 比例和尺寸：剖面设计需要合理选择比例和尺寸，确保设计的可读性和准确性。
同时，还要注意尽量减少不必要的细节，以保持整体设计的简洁性。
2. 功能和流线：剖面设计要考虑建筑物的功能布局和人流线路，以便于用户的正常使用和移动。
在设计中要注重细节，考虑到人们的行为和需求，提供更好的使用体验。
3. 结构和稳定：剖面设计需要充分考虑建筑物的结构稳定性和耐用性。
合理配置墙体、柱子和梁等结构构件，以确保建筑物在使用过程中的安全性和稳定性。
4. 美学和艺术：剖面设计是建筑艺术的一种表现形式，要注重建筑物的美学价值和整体风格的统一。
通过巧妙的设计，可以使剖面具有艺术性、形式美和视觉冲击力。
四、常见问题和解决方法1. 剖面不清晰：在设计过程中，有时会出现剖面设计不清晰的情况。
第8章建筑剖面图的绘制
AutoCAD建筑设计与范例应用
实例分析 主要知识点 设计流程 绘制建筑物剖面图准备 建筑剖面图绘制流程
AutoCAD建筑设计与范例应用
实例分析
设计方法分析 设计思路分析
AutoCAD建筑设计与范例应用
பைடு நூலகம்
实例分析
设计方法分析
建筑剖面图是建筑施工图中的重要内容，它和平面图及立面图配合在一起，才 能使人更加清楚地了解建筑物的总体结构特征。 剖面图的剖切位置一般是选取在内部结构和构造比较复杂或有变化、有代表性 的部位，剖面图的数量视建筑物的复杂程度和实际情况而定。在本章中采用的 实例剖面的剖切位置是建立在通过出入口、门厅和楼梯等部位的平面上的，也 是房屋内结构比较复杂、变化较多的部位，反映的内容也比较多。 通常对于一栋建筑物而言，一个剖面图是不够的，往往需要在几个有代表性的 位置都绘制剖面图，这样才可以完整地反映楼层剖面的全貌。 在对建筑物进行剖切时，还允许合理地转折剖切，以期在一张剖面图上表现更 多的内容。
AutoCAD建筑设计与范例应用
实例分析
设计思路分析
同建筑立面图相似，建筑剖面图可以由建筑平面图直接生成。一般情况下，由建筑平面 图直接生成剖面图的方法简便、直观，效率较高，但出现的错误也较多，生成以后还需 要用AutoCAD的相关命令进行修改。这种绘图方法适用于从底层开始向上逐层设计， 相同的部分逐层向上阵列或复制，最后再进行编辑和修改即可。 此外，还可以采用以生成的平面图为基础，依据立面设计提供的层高、门窗等有关情况， 将剖面图中剖切到或看到的部分保留之后，再从剖切线位置将与剖视方向相反的部分剪 去，并给剩余部分指定基高和厚度，得到剖面图三维模型的大体框架并以其为基础生成 剖面图。 如果要想用计算机完全精确地绘制剖面图，也可把整个建筑物建成一个实体模型，但这 样作的缺陷是：必须详尽地将建筑物内外构件全部建成三维模型，不但工作量大，而且 还会占用相当大的计算机空间和耗费大量的处理速度。此种方法比较繁琐，一般不使用。
《工程制图—建筑剖面图》课程思政课堂教学设计
《工程制图—建筑剖面图》课程思政课堂教学设计一、教学目标知识目标掌握建筑剖面图形成的方法熟悉剖面图图示内容培养敬业、精益的工匠精神掌握剖面图识读要点能力目标能够根据所给图纸从多方面进行图纸分析的能力根据平面图与剖面图，综合分析图纸内容的能力具备较好的沟通表达能力，严谨的治学精神和团队合作能力素质目标培养专注、细致的工匠精神养成规范的作图习惯二、课程思政融入知识点建筑剖面图的图示内容三、课程思政融入方式讲授法、提问法、讨论法、案例学习指导法思政元素缘事析理、劳动精神、职业道德素养、严谨治学、创新能力、职业道德、爱国精神、规范敬业、团队合作能力、自主学习能力、专注细致、精益、工匠精神、沟通表达能力、学习兴趣、价值引导四、教学引入如何了解建筑的内部尺寸？教学展开1、剖面图的形成及命名（1）引入概念：剖面的形成播放建筑动画，展示剖面形成原理，得出结论——假想用一铅垂剖切面将房屋剖切开后移去靠近观察者的部分，作出剩下部分的投影图。
（2）分组、讨论：剖面所展示内容①班级分组、每个小组一个建筑模型，进行分组讨论，每个小组发言，在模型中所展示的内容有哪些？②老师总结：a模型中所展示的构部件：室内底层地面，各层楼面、屋顶、楼梯、阳台、雨篷、室外地面、散水、明沟等剖切到和可见的建筑构配件。
b图名、比例、定位轴线及间距尺寸。
c标高和尺寸：外部尺寸、内部尺寸、标高。
d详图索引。
2、识读要点（1）了解图名与比例由于不同的建筑中剖面图的数量不一样，所以读图时要先看图名，在从底层平面图上查阅相应的剖切符号的剖切位置、投影方向，大致了解一下建筑被剖切的部分和未被剖切但可见部分。
本办公楼的一层平面图上有2个剖切符号，即有2个剖面图。
（2）剖切墙体、楼板、楼梯和屋顶读图时从地下室到屋顶逐层了解被剖切到的楼板、墙体、梁、屋顶等。
（3）了解可见构件图中可见构部件：雨蓬、阳台等。
需注意，可见构部件，细实线绘制。
（4）标高及尺寸外部尺寸：门、窗洞口尺寸、层间高度、总高度。
建筑剖面设计知识点总结
建筑剖面设计知识点总结建筑剖面设计是建筑设计中的重要环节，通过对建筑剖面的设计能够实现建筑结构的合理布局和空间利用。
本文将对建筑剖面设计中的一些重要知识点进行总结和探讨。
一、剖面设计的概念和作用建筑剖面设计是对建筑物在垂直方向上的切割和展示，是建筑设计的重要组成部分。
剖面设计能够直观地展现建筑结构、功能布局和空间分配，为建筑师和设计团队提供有力的参考依据。
通过对剖面的设计，可以更好地控制建筑物的空间氛围、采光条件以及通风效果，实现建筑的功能和美感的统一。
二、剖面设计的基本原则1. 功能性原则：剖面设计应符合建筑物的功能需求，结合建筑物的使用目的进行合理布局。
2. 美观性原则：剖面设计应注重建筑物的外观美感，通过合理的线条、比例和材料运用来提升建筑的整体形象。
3. 结构性原则：剖面设计应考虑到建筑物的结构要求和承重能力，确保剖面布局的合理性和稳定性。
4. 人性化原则：剖面设计应符合人的使用习惯，提供舒适的使用环境和流畅的空间通道。
三、剖面设计中的要素和技巧1. 空间布局：合理安排建筑物的空间分配，考虑到不同功能区域的相互关系和使用便利性。
2. 高度和层次：通过在剖面中设置不同的高度和层次，创造出丰富的空间变化和层次感。
3. 开间和进深：正确处理建筑物的开间和进深关系，使得不同区域之间的流动和通风得以顺畅进行。
4. 采光和通风：合理设置窗户、天窗等采光通风设施，保证建筑物内部的光线和空气流通。
5. 正确使用材料：在剖面设计中应根据功能需求和美观要求，选择合适的材料来进行装饰和构造。
四、实例分析以某商业综合体的剖面设计为例，通过剖面展示了商业中心、写字楼、餐饮区和停车场等功能区域的布局和空间关系。
商业中心位于底层，高度较高，采用大面积的玻璃幕墙设计，提供良好的展示效果和购物环境。
写字楼位于中层，采用分层和错落有致的剖面设计，形成了多个层次感和独特的外观形象。
餐饮区和停车场位于地下层，通过合理的剖面布局，保证了餐饮区的通风和停车场的出入口的合理设置。
土木工程知识点-房间的剖面形状设计有哪些要求？
土木工程知识点-房间的剖面形状设计有哪些要求？1.视线的要求为满足有特殊视听要求的房间在视觉上的需要，地面应有一定的坡度。
坡度的大小与设计视点的选择、座位的相列方式、排距、视线升高值等因素有关。
2.听觉的要求对于影剧院、音乐厅、会堂等建筑来说，声学的要求非常重要。
音质的优劣是观演类建筑好坏的根本标准，而房间的平面和剖面形状对室内声场的分布有很大的影响，为获得良好的声场，保证室内声场分布均匀，防止出现空白区、回声和聚焦等现象，要求空间有一定的高度，在剖面设计时应注意顶棚、墙面和地面的处理。
3、建筑结构、材料和施工对剖面的影响房间的剖面形状除了要满足使用功能的要求，还会受到结构选型、材料应用及施工技术的影响矩形剖面具有形状规则、简单等优点，有利于钢筋混凝土梁板布置，同时施工方便，在建筑物跨度不大时采用较多，对于体育馆、展览馆等大跨度的建筑，则常采用网架、壳体、悬索等空间结构形式，形成特有的剖面形状。
不同的结构形式不仅能适应不同的功能要求，而且也会对内部空间的形态产生极大的影响。
4、采光、通风对剖面的影响（1）房间采光应以自然光线为主。
对一般进深不太大的房间，利用侧窗采光、通风已能满足使用要求，当房间进深太大或房间有特殊要求时，可在屋顶开设天窗来满足采光、通风的要求。
（2）房间内的通风要求与室内进出风口在剖面上的位置有关。
大多数的民用建筑常利用空气的气压差来组织室内穿堂风;对于有特殊要求的房间或湿度较大、温度较高、烟尘较多的房间，还需要在屋顶开设排气窗，以天窗的形式增加空气压差，这种处理同样改变了房间的剖面形状。
有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。
9.4建筑剖面图.ppt-高等教育出版社
9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
5.详图索引符号 在建筑剖面图中，对于需要另用详图说明的部
位或构配件，都要加索引符号，以便到其他图纸上 去查阅或套用的标准图集。
返回
9.4 建筑剖面图
9.4.3 建筑剖面图的识读技能
建筑物剖面图的识读步骤如下：
⑴首先阅读图名和比例，并查阅底层平面图上 的剖面图的剖切符号，明确剖面图的剖切位置和投 射方向。
9.4 建筑剖面图
9.4.1 建筑剖面图的形成与用途
在建筑剖面图中，被剖到的墙身、楼板、屋面 板、楼梯段、楼梯平台等轮廓线用粗实线表示，没 有被剖到但投影时仍能见到的门窗洞、楼梯段、楼 梯平台及栏杆扶手、内外墙的轮廓线用中实线表示 ，门窗扇及其分格线、雨水管等用细实线表示。室 内外地坪线仍用特粗线表示。钢筋混凝土圈梁、过 梁、楼梯段等可涂黑表示。
建筑剖面图的常用图例见表8-12。
9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
1.图名、比例、图例和定位轴线
建筑剖面图一般只画出两端的轴线及其编号， 并标注其轴线间的距离，以便与平面图对照，有时 也画出被剖切到的墙或柱的定位轴线及其轴线间的 距离。
9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
⑶画各种梁的轮廓线以及断面。 ⑷画楼梯、台阶及其他可见的细节构件，并 且绘出楼梯的材质。 ⑸画尺寸界线、标高数字和相关注释文字。
9.4 建筑剖面图
9.4.4 建筑剖面图的绘制 应用实例 建筑剖面图的绘制方法和步骤
⑹画索 引符号及尺 寸标注，如 右图9-12c所 示
图9-12 建筑剖面图的绘制步骤
9.4 建筑剖面图
9.4 建筑剖面图
9.4.4 建筑剖面图的绘制 应用实例 建筑剖面图的绘制方法和步骤
房屋建筑学试题库-2 建筑剖面设计 建筑体型及立面设计
试题编号试题类型知识点题型T1 ITT00ITT001-3-1-aT2 ITT00ITT001-3-1-bT3 ITT00ITT001-3-1-cT4 ITT00ITT001-3-1-dT5 ITT00ITT001-3-1-eT6 ITT00ITT001-3-2-aT7 ITT00ITT001-3-2-bT8 ITT00ITT001-3-2-cT9 ITT00ITT001-3-3-a10 ITT00ITT001-3-4-aTT11 ITT00ITT001-3-4-bT12 ITT00ITT001-3-4-c13 ITT00ITT001-4-2-aTT14 ITT00ITT001-4-2-bT15 ITT00ITT001-4-2-cT16 ITT00ITT001-4-2-dT17 ITT00ITT001-4-2-eT18 ITT00ITT001-4-3-a19 ITT00ITT001-4-3-bTT20 ITT00ITT001-4-3-cT21 ITT00ITT001-4-3-d22 ITT00ITT001-4-3-eTT23 ITT00ITT001-4-3-fT24 ITT00ITT001-4-3-gT25 ITT00ITT001-4-3-hT26 ITT00ITT003-3-1-aT27 ITT00ITT003-3-1-b28 ITT00ITT003-3-1-cTT29 ITT00ITT003-3-1-dT30 ITT00ITT003-3-2-aT31 ITT00ITT003-3-2-bT32 ITT00ITT003-3-2-cT33 ITT00ITT003-3-2-dT34 ITT00ITT003-3-2-eT35 ITT00ITT003-3-2-f36 ITT00ITT003-3-3-aTT 37 ITT00ITT003-4-2-aT 38 ITT00ITT003-4-2-bT 39 ITT00ITT003-4-2-cT 40 ITT00ITT003-4-2-dT41 ITT00ITT003-4-3-a42 ITT00ITT003-4-3-bTT43 ITT00ITT003-4-3-cF44 ITT00ITT005-3-1-a45 ITT00ITT005-3-1-bFF46 ITT00ITT005-3-1-c47 ITT00ITT005-3-2-aFF48 ITT00ITT005-3-2-bF49 ITT00ITT005-3-2-cF50 ITT00ITT005-3-4-aF51 ITT00ITT005-3-4-bF52 ITT00ITT005-3-4-c53 ITT00ITT005-3-4-dFF54 ITT00ITT005-3-4-eF55 ITT00ITT005-4-1-aF56 ITT00ITT005-4-2-bF57 ITT00ITT005-4-2-cF58 ITT00ITT005-4-3-aF59 ITT00ITT005-4-3-bF60 ITT00ITT005-4-3-cF61 ITT00ITT005-4-3-dF62 ITT00ITT005-4-3-e63 ITT01ITT017-3-4-aFF64 ITT01ITT017-4-2-aF65 ITT01ITT017-4-2-b66 ITT01ITT017-4-3-aFT 67 ITT01ITT018-3-1-aT 68 ITT01ITT018-3-1-bT 69 ITT01ITT018-3-1-cT 70 ITT01ITT018-3-1-dT 71 ITT01ITT018-3-2-aT 72 ITT01ITT018-3-2-bT 73 ITT01ITT018-3-2-cT 74 ITT01ITT018-3-2-dT 75 ITT01ITT018-3-2-eT 76 ITT01ITT018-3-3-aT 77 ITT01ITT018-3-3-bT 78 ITT01ITT018-3-4-aT 79 ITT01ITT018-3-4-bT 80 ITT01ITT018-4-2-aT81 ITT01ITT018-4-2-b82 ITT01ITT018-4-2-cTT83 ITT01ITT018-4-3-a84 ITT01ITT018-4-3-aTT 85 ITT01ITT018-4-3-aT 86 ITT01ITT018-4-3-a试题正文难度区分度电影院内错位排列时，其视线升高值应取（ ）。
第04章 建筑剖面设计
第4章建筑剖面设计【教学目的】通过学习，了解建筑空间高度设计的基本知识，熟悉建筑剖面设计方法包括剖面造型，层数，层高及各部分高度的确定，建筑空间的组合与利用等。
【教学要求】通过本章的学习，学生能够：1. 根据建筑的不同功能确定剖面造型、层数、层高及各部分高度。
2. 掌握一般建筑空间的剖面组合方式。
3. 学会在设计中充分利用剖面空间。
4. 理解不同剖面空间带给人的不同心理感受。
【学习重点与难点】本章重点是房间的剖面形状、建筑物层数、层高与净高。
本章难点是建筑空间的剖面组合方式和在设计中充分利用空间的方法。
【重要知识点】建筑标高、层高与净高，剖面空间的充分利用。
建筑平面设计是从水平方向分析建筑空间在的组合关系。
除了在平面上的组合外，建筑空间在垂直方向也有一定组合关系。
从下图4-1上海大光明电影院的剖面示意图可以看到，建筑物各部分空间高度、建筑层数、各种高度房间的空间组合、结构布置等各方面的问题需要平、剖面相结合解决。
图4-1 上海大光明电影院剖面示意图4．1建筑标高与高度在建筑设计中，建筑构件在垂直方向的定位是由一个相对标高系统来表示的。
一般是把建筑物底层室内某指定地面的高度定为±0.000，单位是米(m)，高于这个标高的为正标高，反之则为负标高。
例如某建筑物室内外高差为450mm，层高为3.0m，则其室外地面标高为-0.450。
则二层标高为3.000，三层标高为6.000，其他依此类推。
需要指出的是，建筑设计人员获得的基地红线图及土质、水文等资料所标注的都是绝对标高，在设计时涉及建筑物的各部分都应当换算为相对标高进行标注，以免混淆。
除标高外，在谈及建筑空间高度时常用到层高、净高的概念，解释如下：层高是指建筑物各层之间以楼、地面面层(完成面)计算的垂直距离，例如某个房间上部有结构梁通过，梁底以下又有空调等设备管道及吊顶，那么楼板和结构梁的高度，加上梁底到吊顶面之间的垂直距离，再加上该房间所应有的使用高度，就是楼层在该处的层高，见图图4-2。
建筑设计分析图知识点总结
建筑设计分析图知识点总结建筑设计分析图是建筑设计过程中非常重要的工具，通过图纸的绘制和分析，可以清晰地呈现建筑设计的方案、结构和构造等。
在本文中，将对建筑设计分析图的几个重要知识点进行总结。
一、平面图平面图是建筑设计中最为基础且常见的分析图类型之一。
它通常采用俯视的视角，用于展示建筑的布局、空间划分和功能分区等。
平面图包括了建筑的外围轮廓线、房间、门窗、楼梯、卫生间等构建要素的位置和大小关系。
平面图也是建筑设计师与建筑业主、建筑师团队交流的重要工具之一。
二、立面图立面图是建筑设计中用于展示建筑垂直外观的分析图。
它通常采用正视或者透视的视角，对建筑物立面进行绘制。
立面图显示了建筑的外观形象、立面构造、建筑细部和建筑材料的表现等。
建筑立面图的绘制需要准确传达建筑造型和设计理念，以便其他相关专业进行分析和协调。
三、剖面图剖面图是建筑设计中用于展示建筑垂直切面的分析图。
它通常采用平行于建筑平面或垂直于建筑立面的方式进行绘制。
剖面图显示了建筑物内部布置、空间层次和垂直结构等。
通过剖面图可以更好地理解建筑设计师的构思和设计理念，并能够方便其他相关专业进行分析和配合。
四、轴测图轴测图是建筑设计中用于展示建筑物立体空间的分析图。
它通常采用透视或者等轴测的方式进行绘制。
轴测图可以清晰地表示建筑的形态、结构和比例关系等。
在建筑设计中，轴测图常被用于呈现建筑的外观形象和整体空间布局。
五、图例图例是建筑设计分析图中的一个重要组成部分。
它用于说明和标注不同元素、符号和颜色的意义和代表。
图例的使用能够增加分析图的可读性和易理解性。
在绘制建筑设计分析图时，应确保图例清晰明了，以便读者准确理解和解读图纸。
六、标注和尺寸为了保证建筑设计分析图的准确性和工程可实施性，标注和尺寸是必要的。
它们用于标明建筑物各个构件的尺寸、位置和关系。
标注和尺寸的合理使用，能够为建筑方案的执行提供准确的信息和指导。
总结：建筑设计分析图是建筑设计过程中不可或缺的工具，通过平面图、立面图、剖面图、轴测图等方式，能够清晰地展示建筑设计的各个方面。
