PROE符号制作
怎样用ProE绘制这个精美的饮料瓶
怎样用ProE绘制这个精美的饮料瓶作为一款权威的数控软件，ProE可以用于多种复杂产品的设计。
在本篇文档中，我们将介绍如何使用ProE来绘制一个精美的饮料瓶的设计，希望对初学者有所帮助。
1. 创建零件（Part）文件在新建ProE文件时，选择Part界面进行设计。
首先，将文件名设置为“drink_bottle.prt”，并确定单位和坐标系选项。
使用“Extrude”操作，将基础几何图形（轮廓线）拉伸出来。
例如，创建一个圆形底部，然后将其延伸到瓶身的高度。
重复该操作，直到整个饮料瓶的外观轮廓皆建立出来。
为了获取更好的效果，建议使用“Sketch”操作来调整曲线的形状和大小。
2. 添加细节完成了初步的干净模型后，需要添加更多的细节来增强外观，并使它看起来更真实。
例如，在瓶身上添加了一些有品牌标识（如商标、条形码、或其他态度贴图）等标志。
这一步也需要使用“Sketch”操作，并在瓶身的侧面上描绘出所需的符号和图案。
要注意，这里的符号或标签必须与瓶子轮廓线相适应，否则它们可能无法精确地与瓶子表面对应。
3. 添加材质完成了初始形状、图案和标志的设计，现在需要向模型添加一些材质来增加外观逼真度。
可以尝试使用ProE 自带的常用材质或自定义材质，其中包括金属、塑料和玻璃等。
在瓶身表面添加材质后，可以以不同的角度查看模型，以确保光照效果完美地反应在瓶子上。
4. 渲染为了更清晰地预览最终设计效果，需要使用“rendering”功能进行渲染。
在模型中加入足够的灯光，以使瓶身表现出更真实的光照效果。
在这一步骤中，需要注意的是，场景中的所有灯光都应该平滑地遍布模型的各个部位，其他方面可根据使用者的个人喜好进行调整。
此外，渲染完毕后，还可以对图像进行后期处理，对比度、饱和度等进行一些调整，使图像更加生动活泼。
5. 输出文件最后，此饮料瓶的生产过程便可开始了。
在确保设计符合需要后，你可以将其导入CAM界面，为生产文件添加一些指导信息（例如表面处理方法、尺寸数据等）。
proe工程制图常用操作设置操作汇总
proe工程制图常用操作设置操作汇总Proe工程制图实用操作汇总一、球标标注方法球标的标注是在装配工程图环境中进行的，插入球标的步骤如图1所示：1、点击“表—bom球标”“创建球标”弹出如下对话框2、根据实际需要来制作球标：点击“显示全部”将在主视图上显示全部部件球标，“根据试图”，则在你所选取的视图上显示全部部件球标，“根据原件”，则显示你所选取的原件的图标。
在实际制作球标的过程中，有时候会无法显示全部球标，这时，可将不能创建的部件三维图打开，按F12按钮，将其重新生成，完成后更新视图，则可完成球标的制作！球标制作完成后，在明细栏可显示全部明细，但有时候为了更改的需要，往往会需要预留一些明细出来，这样可以通过如下操作来完成：（一）、选中最后一个明细栏，点击“表—编页”弹出如下对话框点击“设置延拓”和其他默认选项后，在明细栏上方根据实际需要点击大概预留的明细栏宽度，则可显示预留的明细栏！二、有关明细表的处理在很多情况下，明细栏自动生成以后，很难满足我们的需要，比如顺序不是我们所要以及想改变球标的位置和顺序，这样就需要我们重新设置明细栏的顺序。
1、点击“表—重复区域—固定索引”弹出如下对话框：选取你需要改变的明细后，弹出“输入记录的索引”后，你可以输入你所需要的明细序号，比如你想把序10变成序1，你就可以按上述方法，先点击明细10，然后在“输入记录的索引”对话框输入10，中建即可，非常方便。
在制图的过程中，有时候会发现明细栏少了一项，比如明细10后就是12了，11丢失了，通过普通创建球标的方法依然解决不了，怎么办呢？可以试试下面的方法：打开丢失的三维模型，按F12重新修正，点击“表—bom球标—创建球标—根据试图”，选中丢失的原件按中键完成，会提示说明此丢失原件已经被固定，只是因为其他原因没有显示出来，这时你首先需要将其撤销固定，具体操作“表—重复区域—固定索引”点击明细后，在弹出的对话框选“不固定”然后输入11，这样就取消了11的固定索引，重新按正常的方法创建球标即可。
制作专业符号
四、制作“专业符号”工具栏在编辑专业表格时，常常需要输入一些特殊的专业符号，为了方便输入，我们可以制作一个属于自己的“专业符号”工具栏。
1.执行“工具→宏→录制新宏”命令，打开“录制新宏”对话框，输入宏名?如“fuhao1”?并将宏保存在“个人宏工作簿”中，然后“确定”开始录制。
选中“录制宏”工具栏上的“相对引用”按钮，然后将需要的特殊符号输入到某个单元格中，再单击“录制宏”工具栏上的“停止”按钮，完成宏的录制。
仿照上面的操作，一一录制好其它特殊符号的输入“宏”。
2.打开“自定义”对话框，在“工具栏”标签中，单击“新建”按钮，弹出“新建工具栏”对话框，输入名称——“专业符号”，确定后，即在工作区中出现一个工具条。
切换到“命令”标签中，选中“类别”下面的“宏”，将“命令”下面的“自定义按钮”项拖到“专业符号”栏上(有多少个特殊符号就拖多少个按钮)。
3.选中其中一个“自定义按钮”，仿照第2个秘技的第1点对它们进行命名。
4.右击某个命名后的按钮，在随后弹出的快捷菜单中，选“指定宏”选项，打开“指定宏”对话框，选中相应的宏(如fuhao1等)，确定退出。
重复此步操作，将按钮与相应的宏链接起来。
5.关闭“自定义”对话框，以后可以像使用普通工具栏一样，使用“专业符号”工具栏，向单元格中快速输入专业符号了。
五、用“视面管理器”保存多个打印页面有的工作表，经常需要打印其中不同的区域，用“视面管理器”吧。
1.打开需要打印的工作表，用鼠标在不需要打印的行(或列)标上拖拉，选中它们再右击鼠标，在随后出现的快捷菜单中，选“隐藏”选项，将不需要打印的行(或列)隐藏起来。
2.执行“视图→视面管理器”命令，打开“视面管理器”对话框，单击“添加”按钮，弹出“添加视面”对话框，输入一个名称(如“上报表”)后，单击“确定”按钮。
3.将隐藏的行(或列)显示出来，并重复上述操作，“添加”好其它的打印视面。
4.以后需要打印某种表格时，打开“视面管理器”，选中需要打印的表格名称，单击“显示”按钮，工作表即刻按事先设定好的界面显示出来，简单设置、排版一下，按下工具栏上的“打印”按钮，一切就OK 了。
proe出工程图图文教程5分钟精通
练习题
? 全部剖视图：剖视图 ? 区域剖截：剖面图 ? 对齐剖截：旋转剖面图 ? 全部对齐：旋转剖视图 ? 展开剖面：展开剖面图 ? 全部展开：展开剖视图
绘图视图
视图的处理： ? 添加视图：增加新视图 ? 移动视图：移动现有视图的位置 ? 修改视图：修改已经生成的视图 ? 拭除视图：让已生成的视图不显示 ? 恢复视图：让已拭除的视图重新显示 ? 删除视图：永久删除视图 ? 相关视图：将草绘的图线与视图关联，并能一起移动 ? 显示模式：修改视图的各种现实状态 ? 绘图模型：管理多模型绘图，在同一图纸上添加或删除模型 ? 表示：对视图进行临时的简化
标注尺寸
尺寸公差： ? 点击尺寸，右键弹出菜单修改属 性，打开属性对话框
? 公差模式有象征、加减公差、限 制公差、+-对称公差等几种模式
? 可在对话框中分别调整上下公差 的数值，也可以通过点击下拉菜 单编辑-数值，直接修改尺寸公 差的数值
? 尺寸公差的模式可以转换。
标注尺寸
尺寸的属性： ? 可以调整小数位数 ? 角度的尺寸的显示模式 ? 双重单位尺寸 ? 证实线的显示和拭除 ? 转换参考尺寸 ? 翻转箭头
绘图视图
修改视图 : ? 视图类型：重新改变已有的视图类型 ? 修改比例：重新改变已有的视图比例 ? 重定向：重新改变已有的视图放置方向 ? 剖截面：重新改变已有的视图剖面 ? 边界：重新改变局部视图或局部剖视图的边界 ? z-修剪：设定修剪平面以排除不必要的零件显示 ? 新增箭头：添加剖视箭头 ? 删除箭头：删除剖视箭头 ? 修改分解：修改装配爆炸图 ? 快照：将视图分解为图线 ? 原点：重新改变已有的视图的原点 ? 透视：重新改变已有的视图的透视设置
装配表格 -BOM
1，在装配绘图时，选择装配的模板创建绘图。 2，当装配调入时， PROE 会自动根据该装配包括的零件和子装配的信息填写 入装配明细表。 3，可以在装配图上自动显示指引球标。 4，装配的结构发生变更时，表格的内容和球标会随装配一同变更。 5，用户可以自己创建重复区域，以产生符合自己特别要求的表格
Adobe Premiere Pro的动画图标和徽标制作
Adobe Premiere Pro的动画图标和徽标制作Adobe Premiere Pro是一款强大的视频编辑软件，它不仅能够剪辑和调整视频素材，还拥有丰富的特效和动画制作功能。
本文将聚焦于Adobe Premiere Pro中的动画图标和徽标制作技巧，旨在帮助读者更好地运用这些功能。
在Adobe Premiere Pro中制作动画图标和徽标，可以增加视频的吸引力和专业感。
下面将介绍几种常用的技巧和步骤。
首先，我们需要准备好自己想要制作的图标或徽标素材。
可以使用Adobe Illustrator等矢量绘图软件创建矢量图形，并将其导入到Premiere Pro中进行进一步操作。
确保图标或徽标的质量和清晰度，适合在视频中使用。
接下来，在Premiere Pro的项目面板中创建一个新的序列。
根据自己的需要选择一个适当的分辨率和帧率。
将准备好的图标或徽标素材拖放到时间线上的相应位置。
在时间线上选中图标或徽标素材后，点击“效果”选项卡，然后选择“标题和图形”下的“图形”功能。
这将打开一个图形编辑窗口，在这里我们可以进行各种动画和特效的制作。
第一个技巧是使用“关键帧”。
在图形编辑窗口中，选中要添加动画效果的属性，例如位置、大小、透明度等，然后点击该属性旁的小钻石形状图标，这将在时间线上自动创建一个关键帧。
接下来，在时间线上移动到另一个位置，再次调整属性的值，再次点击小钻石形状图标。
这样连续添加多个关键帧，Premiere Pro将自动为我们创建平滑的动画效果。
第二个技巧是使用“图层叠加模式”。
在图形编辑窗口中，可以看到一个“图层”选项，它允许我们将不同的图层和效果叠加在一起。
例如，我们可以添加一个纹理图层，通过调整不同的叠加模式和透明度，为图标或徽标增加独特的效果和质感。
第三个技巧是使用“文字”。
在图形编辑窗口中，可以添加各种文字效果，例如霓虹灯、闪烁、缩放等。
选择适当的字体、颜色和大小，使文字与图标或徽标相匹配，并设置合适的动画效果，使文字动态展现在视频中。

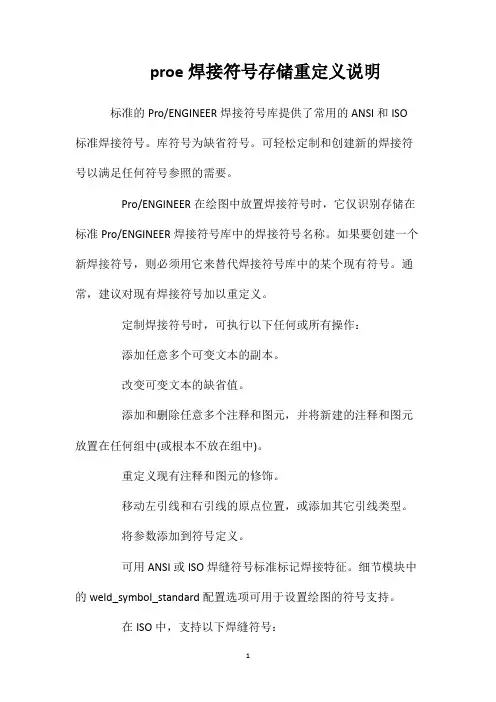

proe焊接符号存储重定义说明
proe焊接符号存储重定义说明标准的Pro/ENGINEER焊接符号库提供了常用的ANSI和ISO 标准焊接符号。
库符号为缺省符号。
可轻松定制和创建新的焊接符号以满足任何符号参照的需要。
Pro/ENGINEER在绘图中放置焊接符号时，它仅识别存储在标准Pro/ENGINEER焊接符号库中的焊接符号名称。
如果要创建一个新焊接符号，则必须用它来替代焊接符号库中的某个现有符号。
通常，建议对现有焊接符号加以重定义。
定制焊接符号时，可执行以下任何或所有操作：添加任意多个可变文本的副本。
改变可变文本的缺省值。
添加和删除任意多个注释和图元，并将新建的注释和图元放置在任何组中(或根本不放在组中)。
重定义现有注释和图元的修饰。
移动左引线和右引线的原点位置，或添加其它引线类型。
将参数添加到符号定义。
可用ANSI或ISO焊缝符号标准标记焊接特征。
细节模块中的weld_symbol_standard配置选项可用于设置绘图的符号支持。
在ISO中，支持以下焊缝符号：无坡口-角焊、塞焊、槽焊和点焊坡口-I形坡口、斜坡口、v形、u形和j形坡口注意：对于斜坡口和v形符号，如果root_open大于零，则使用尖型符号。
如果prep_depth小于材料厚度，则使用宽型符号。
在绘图中显示现有焊缝的焊接符号在焊接绘图打开的状态下：单击视图(View)显示和拭除(ShowandErase)。
显示/拭除(Show/Erase)对话框打开。
在类型(TYPE)下，单击。
在显示方式(ShowBy)下，指定显示符号的位置：特征(Feature)-显示选定焊缝特征的符号。
特征和视图(FeatureandView)-在选定视图中显示选定焊缝的符号。
零件(Part)-在选定元件中显示所有符号。
零件和视图(PartandView)-在选定元件的选定视图中显示所有符号。
视图(View)-在选定视图中显示所有符号。
显示所有(ShowAll)-在绘图中显示所有符号。
ProeCreo产品设计中，Logo常用的加工工艺介绍
ProeCreo产品设计中，Logo常用的加工工艺介绍—每天给大家带来精品教程—一个产品中的logo如何应用，在很大程度上能体现这个品牌的形象。
Logo不仅关乎产品设计，更是产品工艺的体现。
印刷、镂空、镭雕、喷涂、双料注塑……接下来就带领大家全面细致地解析下十多种logo工艺。
1、激光（镭射）纹理加工原理：激光处理通过将高能激光束施加到目标上，使用热能将材料熔化或蒸发。
目标表面的温度快速升高到其沸点或熔点，使材料从固态变成液态或气态。
优势：可以进行纹理加工，雕刻，微结构化处理，并对有复杂三维几何形状的工件作二维几何形状标记。
和使用手工蚀刻工艺的常规表面处理技术相比，激光纹理加工技术在经济，生态和设计方面有着显着的优势。
分类：2、双色阳极logo原理：阳极氧化是指金属或合金的电化学氧化，铝及其合金在相应的电解液和特定的工艺条件下,由于外加电流的作用，在铝制品(阳极)上形成一层氧化膜的过程。
优势：阳极氧化不但可以解决铝表面硬度、耐磨损性等方面的缺陷，更能延长铝的使用寿命并增强美观度，已成为铝表面处理不可缺少的一环，是目前应用最广且非常成功的工艺。
流程示意图：3、双色PVD logo原理：PVD（Physical Vapor Deposition）即物理气相沉积，分为：真空蒸发镀膜，真空溅射镀膜和真空离子镀膜。
我们通常所说的PVD镀膜，指的就是真空离子镀膜；通常说的NCVM镀膜，就是指真空蒸发镀膜和真空溅射镀膜。
应用范围：1）碳钢，合金钢，不锈钢及钛合金等金属材料；2）金属材料的表面硬度至少需要在HV170以上。
优势：与传统磁控溅射单色PVD技术相比，双色PVD工艺更为复杂，流程更为繁杂，生产难度高，但外观效果极佳，两种颜色的表面硬度都在HV600以上。
缺点：1）工艺比传统单色PVD更为复杂，流程更为繁杂，生产难度高；2）生产良率低，大约为65〜70％（传统单色PVD的生产良率一般为85〜90％）;3）价格会比传统单色PVD高50〜60％；4）因工艺和流程的影响，双色PVD生产限制较多，受产品结构的影响较大，而传统单色PVD则几乎不受限制。
Proe二维图符号定制方法
Proe二维图中新建定制符号方法步骤：（本说明以粗糙度的符号的制作为例）1.在二维图模式下，切换到注释界面，单击界面的格式化框右下角下拉菜单，选择符号库，如图1.1所示。
图1.12.单击符号库后弹出如图1.2所示对话框，单击定义出现如图1.3所示界面，在输入符号名中输入所建立的符号名称，本例输入CC D。
图1.2图1.33.输入名称后单击右侧绿色对勾弹出图1.4所示界面，在此界面中可以手工绘制各种所需图案，也可以选择复制已有符号。
本例选择复制已有符号，单击对话框中绘图复制选项，出现图1.5所示的选取提示，此时可以用鼠标单击选择一个已有粗糙度符号。
图1.4图1.54.选取粗糙度符号并按鼠标中键确定后弹出图1.6所示对话框，用鼠标选中粗糙度符号上方的\roughn ess_h ight\可适当向右移动如图1.7所示。
右键单击此文字出现图1.8所示对话框，选中对话框的属性选项，出现图1.9所示的对话框，切换到文本样式下，把宽度因子后缺省前的对勾去掉，方便以后修改数字大小，粗糙度符号在此处可把宽度因子的值设为0.5。
图1.6 图1.7图1.8图1.95.单击图1.9所示对话框的确定按钮，回到菜单管理器对话框下，单击其属性按钮，弹出图1.10对话框，依次勾选允许文本反向，可变的-绘图单位选项。
在允许的放置类型中选中自由，在复制的符号中拾取原点，一般选取粗糙度符号下部的顶点，然后依次选中图元上、垂直于图元。
切换到可变文本界面，可对粗糙度符号上的值进行预设，如图1.11所示，预设后可方便加载粗糙度符号时直接选择，不需每次输入，若勾选下方的仅预设值则加载粗糙度符号时只能从预设值中选取不可随意修改，方便统一管理。
2016新编proe4.0几何公差标注
绘制几何公差符号标注：如下1、在工具栏点下边的图标2、弹出选一个取图元的中心线。
点：关闭中心线就出来了3、如下图这样，有了中心线4、此时创建公差标注：5、弹出对话框：如下6、点选取模型7、选取一个模型，在一个图上点一下，变红，如下。
8、在有待选取处，选：轴，在图上选一个轴。
9、在此处选择：带引线10、弹出对话框：选实心箭头11、在图上选取一个边，作为放置位置12、点鼠标中键确定，13、公差值处：可以填写比如0.214、在符号处：可以添加φ，15、在附加文本处，可以添加其他符号。
16、最后完成：---------------------------------------------------------------范文最新推荐------------------------------------------------------干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。
现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。
**年，以县委党校、县行政学校为主阵地，举办各类培训**期，培训在职干部**人，占在职干部总数的**.*%，培训农村党员、干部**人，其中：举办科级领导干部轮训班*期，培训**人；举办科级领导干部“三个代表”重要思想专题学习班*期，培训**人；举办科级以下公务员培训班*期，培训**人；举办企业经营管理者培训班*期，培训**人；举办专业技术人员培训班*期，培训**人；举办非中共党员干部培训班*期，培训**人；举办理论骨干培训班*期，培训**人；举办妇女干部培训班*期，培训**人；举办基层团干培训班*期，培训**人；举办农村党支部书记、村主任培训班各*期，培训**人，达到了每年培训在职干部五分之一的要求，超额完成了培训任务。
PROE装配工程图简易球标制作
PROE组件工程图简易球标制作（xl：2006-8-22）1、设计零件及组件，并定义材料（材料一栏表示的是零件数量,因为抓图了，暂时没有时间再修改）2、制作组件工程图，并标注组件工程图球标>球标：菜单管理器（方向指引输入水平标准缺省）确定>选择某一零件边线>输入球标号>确定。
依次标注不同零件球标，如图2所示图1图23、插入表格插入>表：菜单管理器（升序右对齐按字符数获得点：选出点）>确定行列图3图4图5双击文字框，弹出注释属性框，输入文本，并设置文本样式图64、定义明细表表>插入>重复区域：菜单管理器（增加区域类型：简单）>系统提示先一个角定义重复区域，在表格左上角第一个单元格单击，提示选择另一个角完成重复区域的定义，单击右上角第一个单元格，完成重复区域定义。
图7定义完成后，左键点击这行图框中的任一小框，均出现如图8所示效果，则定义成功。
图85、定义参数在左上角小框中点击右键，选择报告参数，跳出报告符号框，依次选择rpt、index，在此单元生成序号项“rpt.index"。
图8图9图10同样方法在第二列和第三列生成参数文本零件名称项""和零件数量“rpt.qty"。
6、自动生成BOM表有时不会自动显示出来，可以编辑以下比例，使屏幕刷新一下，即可自动生成BOM表。
图11但这样做后，明细表中显示的是将所有零件列出来且省略数量。
要将重复的零件改为只占一行，并在数量中列出数目。
图12选中重复区域，然后菜单管理器：（区域属性：无重复记录平整按零件混合非缆信息）图13图14更改序号排序，重复区域：固定索引，然后选择每个序号行，依次输入序号即可。
更改序号后如图16所示。
图15图16。
proe 5.0创建公司标准图框
创建公司标准图框-定制符号1. 在AUTOCAD中可以创建块，在PROE中也有类似的功能，相对来说更好用一些，因为可以引用参数。
先在AUTOCAD把我们的外发图框保存为2000的DWG格式，名称为WF。
在菜单栏的格式里面“标1”符号库“标1”定义--> 输入名称WF“标1”进入绘图框。
2. 然后在插入里面选共享数据,自文件,把之前生成的WF 2000档插入来,确认系统会提示是否放大以符合格式:否,是否把工程图左下角移到屏幕原点:否。
3. 导进来之后，对文字进行大小和颜色的调整，按前面的方法调整为光亮绿色。
注意：为了制作符号可以有可变文本输入，需要在可变文本区域两侧加“\”,这样才能被系统识别为可变文本。
添加左斜杠后，点属性，弹出符号定义属性对话框，在“一般”选项里，允许的放置类型先自由，然后拾取原点，先导入的WF框的右下角;符号实例高度先可变的-绘图单位;属性选固定的文本角度。
(在可变文本里面可以添加参数，插入的时候可以自动生成数据)4. 点选可变文本,已经看到前面加斜杠的三行文字产生了效果，共有三项可变文本。
确定无误后，我们先写入进行保存，提示保存位置，按回车，默认将其保存到启动文件夹里面。
(保存在启动文件夹里面可以在用户符号里面看到它)5. 下面来进行一下试验，看一下刚才保存的符号是否可行。
在菜单栏插入里面，先绘图符号，选定制，弹出对话框，在下拉列表里面选择WF，插进来之后可以双击进行打开，可以在一般哪里进行高度调节，也可以将鼠标移到框边上进行拉拽缩放。
点选可变文本选项可以输入文本。
创建公司标准图框-BOM表的制作1. 在PROE装配图中。
BOM表用得比较多，相对CAD来说，可以提高效率，前提是我们所做的零件，参数什么的都是严谨有序的。
做BOM表的时候，首先要制作表，定义了表的属性，然后添加参数，这里的参数可以是系统自带的，也可以是我们自已设定的参数。
设定好了，插入装配件之后，它会自动生成你所需要的数据。
Pro E工程图标注方法
Pro E工程图标注方法1 注释的标注下面介绍注释标注的基本步骤。
步骤1：选择【插入】→【注释…】命令,打开如图8-1所示的【注释类型】菜单。
图7-1【注释类型】菜单步骤2：使用【注释类型】菜单，指定注释外观（箭头形式、文字放置方式和箭头与图元关系）和文字的输入方式。
【注释类型】菜单中的命令分为6类，各类命令含义如下：1、设置箭头的形式【无引线】：无方向指引，没有箭头，绕过任何引线设置选项并且只提示给出页面上的注释文本和位置。
【带引线】：带引线，引线连接到指定点，提示给出连接样式、箭头样式。
【ISO 引线】ISO导引，ISO样式引线，带标准箭头。
【在项目上】在项目上，直接注释到选定图元上。
【偏距】：偏距，创建一个连接到尺寸、别的注释和几何公差的注释。
绕过任何引线设置选项并且只提示给出偏移文本的注释文本和尺寸。
2、设置文本输入方式【输入】：输入，从键盘输入文本。
【文件】：文件，打开文件输入。
3、设置文本放置方式【水平】：水平，文字水平放置。
【竖直】：竖直，文字竖直放置。
【倾斜】：倾斜，文字按任意角度放置。
4、设置箭头与图元的关系【标准】：标准，使用默认引线类型。
【法向引线】：法向引线，使引线垂直于图元，在这种情况下，注释只能有一条引线。
【切向引线】：切向引线，使引线与图元相切，在这种情况下，注释只能有一条引线。
5、设置文本对齐方式【左】：左，文本左对齐。
【中心】：中心，文本居中对齐。
【右】：右，文本右对齐。
【缺省】：缺省，文本以默认方式对齐。
6．设置文本样式【样式库】：样式库，定义新样式或从样式库中选取一个样式。
【当前样式】：当前样式，使用当前样式或上次使用的样式创建注释。
步骤3：完成【注释类型】菜单中的选项后，单击【制作注释】命令，打开如图7-2所示的【获得点】菜单。
图7-2 【获得点】菜单步骤4：在【获得点】菜单中选择注释的放置位置选择方法，选择【选出点】命令，系统将提示选择一点。
步骤5：在绘图界面中单击放置注释位置处，为了方便输入各种符号，系统将打开如图7-3所示的【文本符号】对话框，同时提示用户输入注释，如图7-4所示。
creo中定义直径符号的大小和格式
在CAD软件中，直径符号是表示圆的直径的重要标识。
在使用CAD软件进行设计和绘图时，正确定义直径符号的大小和格式对于准确传达设计意图和保证产品质量至关重要。
在creo中，如何准确定义直径符号的大小和格式成为了设计人员必须掌握的重要知识。
二、creo中定义直径符号的方法在creo中，定义直径符号的大小和格式有以下几种方法：1. 使用符号库：在creo软件中，有一个符号库可以方便地选择直径符号的大小和格式。
可以通过在绘图界面中插入符号库中的直径符号，来快速定义直径符号的大小和格式。
2. 自定义符号：在creo软件中，也可以自定义直径符号的大小和格式。
可以根据自己的需求，定义直径符号的线宽、字体、颜色等属性，以满足具体的设计要求。
3. 使用参数：在creo软件中，还可以通过定义参数来控制直径符号的大小和格式。
可以通过设置参数的数值，来实现直径符号的动态调整和控制。
在定义直径符号的大小和格式时，设计人员需要注意以下几点：1. 与实际尺寸一致：定义直径符号的大小和格式需要与实际尺寸一致，以确保绘图的准确性和真实性。
2. 符号清晰可见：定义直径符号的大小和格式需要保证符号清晰可见，在打印和查看时不会出现模糊或不清晰的情况。
3. 符合标准规范：在定义直径符号的大小和格式时，需要符合相应的标准规范，以确保设计的合法性和通用性。
四、creo中定义直径符号的优势在creo中，定义直径符号的大小和格式具有以下优势：1. 灵活性强：creo软件提供了多种定义直径符号的方法，设计人员可以根据实际需求灵活选择，满足不同设计要求。
2. 可定制化：creo软件允许设计人员自定义直径符号的大小和格式，可以根据具体项目的要求进行定制化设计，提高工作效率和精准度。
3. 实时调整：在creo软件中，定义直径符号的大小和格式可以实现实时调整，设计人员可以根据反馈意见和需求实时修改符号的大小和格式，提高设计的灵活性和反应速度。
五、结论在CAD设计中，正确定义直径符号的大小和格式是保证绘图准确性和真实性的重要环节。
creo中定义直径符号的大小和格式
creo中定义直径符号的大小和格式
摘要：
1.打开CREO软件
2.进入模型树
3.选择直径符号
4.调整直径符号的大小
5.调整直径符号的格式
6.确认更改并保存模型
正文：
CREO是一款强大的CAD软件，用于进行各种产品的建模和设计。
在CREO中，用户可以轻松地定义直径符号的大小和格式，以满足不同场景下的需求。
下面将详细介绍如何进行这一操作。
首先，打开CREO软件，进入到CREO的主界面。
在主界面上，可以看到各种工具栏和菜单，方便用户进行各种操作。
接下来，进入模型树。
在模型树上，可以看到所有已创建的模型元素，包括直径符号。
通过模型树，可以方便地选择和编辑直径符号。
选择直径符号后，可以对其进行调整。
在CREO中，有多种方式可以调整直径符号的大小，如通过拖动直径符号的锚点，或直接输入数值进行调整。
用户可以根据实际需要选择合适的方式进行调整。
除了大小，直径符号的格式也可以进行调整。
在CREO中，提供了丰富的格式设置选项，如线型、颜色、宽度和显示方式等。
用户可以根据自己的喜好
和需求，对直径符号的格式进行调整。
在完成直径符号的大小和格式调整后，可以预览更改后的效果。
确认更改无误后，保存模型，即可将更改应用于实际设计中。
总之，在CREO中定义直径符号的大小和格式是非常简单和方便的。
用户只需按照以上步骤进行操作，即可轻松实现直径符号的调整。
proeUDF的创建与使用
1、什么是UDF？2、UDF使用过程2.1创建参照模型2.2创建UDF2.3放置UDF3、替换UDF4、UDF搭配族表的使用1、什么是UDF？UDF即用户自定义特征。
也就是说可以将数个特征组合起来形成一个新的自己定义的特征，并且会保存在UDF数据库中，随时调入。
（类似于Aut oCAD中的动态块）用户自定义特征用来复制相同或相近外形的特征组，此功能类似于“特征复制”，但又有所不同，功能上比较全面、灵活，但相应的步骤比较繁琐。
因此，如果会用特征复制，特别是特征复制里的新参考，将会对此命令有所帮助。
UDF和特征复制的最大区别有以下两点：●特征复制仅适用于当前的模型，而UDF可以适用与不同的模型。
●特征复制的局部组无法用另一个局部组替换，而UDF可被另一个UD F替换UDF的使用流程大体可分为三步：规划并创建参照模型——建立UDF——放置UDF，下面我们用一个简单的例子来说明如何使用UD F。
2、UDF使用过程在使用UDF之前，首先要创建U DF，缺省时，Pro/ENGINE ER将创建的UDF保存在当前工作目录中。
为此，可创建UDF库目录，要访问Pro/ENGINE ER 的UDF 库目录，可指定带置文件选项"pro_gr oup_d ir"的目录名。
这样，每次插入UD F时将自动打开该目录。
建立好参照模型后，单击单击"工具"(Tools)>"UDF 库"(UDF Librar y)。
出现下图所示UDF菜单该对话框各选项含义如下：创建 (Create)：建立新的UD F并将其添加到UDF库。
修改 (Modify)：修改现有的UDF。
如果有参照零件，系统将在单独的零件窗口显示 UDF。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在此之前.我们必须了解国标基准符号大概尺寸:
先打开一个工程图，然后：点击格式→符合库，提示中输入符号名：JZ
在菜单管理器中的符号库→定义
此时弹出一个新的绘图窗口SYM_EDIT JZ，这个窗口就是自定义符号的窗口。
我们在视图→绘制栅格，把栅格打开,(因为我们必须用栅格为参照)间距为1mm,并使用栅格对齐。
画出符合国标的基准符号。
以栅格为参照,画出基准符号的基本形状
注意:如果在符号定义中注释的前后插入反斜杠（例如 \notetext\），则这些注释变成“可变文本”注释。
它们显示在“符号定义属性”(Symbol Definition Attributes) 对话框的“可变文本”(Var
Text) 选项卡中。
可变文本意味着可以为每个可变文本注释输入在预设值文本框中选择的值。
点击菜单管理器中的“属性”命令。
设置见下图.。
