显卡工作原理
显卡简介介绍
显卡的组成
显卡的工作原理
显卡主要由图形处理器（GPU）、显存、 接口和其他组件组成。
显卡通过接收CPU发送的图形指令，进行 处理和转换，将图像数据发送到显示器进 行显示。
显卡的分类
01
02
03
按用途分类
显卡可以分为游戏显卡、 专业图形显卡和服务器显 卡等。
按接口分类
显卡可以分为AGP接口、 PCI-E接口和PCI接口等。
光照步骤计算物体表面每个点的颜色， 考虑环境光、漫反射、高光反射等多种 因素。
显卡的硬件结构
GPU是显卡的核心，负责执 行图形渲染的计算任务。
显卡的硬件结构主要包括 GPU、显存、接口和其他组
件。
01
02
03
显存是GPU用来存储数据和 指令的内存，分为帧缓存和
纹理缓存。
接口包括PCIe插槽和显示器 接口，用于连接电脑主板和
总结词
随着科技的发展，高性能计算在各个领域的应用越来越广泛，显卡作为高性能计算的重要组成部分， 其发展趋势与高性能计算的需求密切相关。
详细描述
随着人工智能、虚拟现实、科学计算等领域的快速发展，高性能计算的需求不断增长，这为显卡的发 展提供了广阔的市场空间。为了满足高性能计算的需求，显卡需要具备更高的性能、更低的功耗和更 小的体积。
虚拟现实与增强现实
虚拟现实（VR）和增强现实（AR）是近年来兴起的计算机技术，它们需要高性能的显卡来提供逼真的图像渲染和流畅的交互 体验。
在虚拟现实和增强现实应用中，显卡需要处理大量的3D图像和实时数据，以保证虚拟环境和真实世界之间的无缝融合。这需 要显卡具备强大的计算能力和高效的图像处理技术。
科学计算与可视化
03
显卡的技术指标
显卡工作原理
显卡工作原理作者：Tracy V. Wilson and Jeff Tyson（本文为博闻网版权所有, 未经许可禁止以任何形式转载或使用。
违者必究。
）推荐到：本文包括：1. 1. 引言2. 2. 显卡的基本原理3. 3. 处理器和显存4. 4. 显卡输入和输出5. 5. 什么样的是好显卡？6. 6. 了解更多信息7.7. 阅读所有硬件类文章显卡，又称显示卡、显示适配器，它是计算机运行的重要部件；显卡负责将 CPU 传输的影像资料处理成显示器可以识别的格式，再发送到显示屏上形成影像。
显卡的性能直接关系到电脑显示性能的好坏及图像表现力的优劣等，对于那些专业的图像处理工作，计算机对显卡的要求更高。
显卡的运行非常复杂，但其工作原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们将了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显卡生成一幅线框图像，然后进行填充并添加纹理和阴影。
显卡工作原理我们可以把电脑想像成一家拥有独立美工部门的公司。
当公司员工需要一件美术品时，便向美工部门提出申请。
美工部门决定如何创作图像，然后在图纸上绘制出来。
最终结果是，某人的想法变成真实而可见的图像。
HowStuffWorks Shopper供图显卡的主要部件是:主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同。
显卡工作原理
显卡工作原理
显卡是计算机中的一个重要组件，它负责处理和输出图像信号。
它的工作原理可以简单概括为以下几个步骤：
1. 数据传输：计算机中的CPU将需要进行图形计算的数据传
输到显卡的内存中。
这些数据可以包括图像、视频、游戏等。
2. 图形处理单元（GPU）的工作：显卡中的GPU是显卡的核
心部件，它包含了大量的处理单元和专用电路。
GPU根据接
收到的数据进行并行计算和处理，将图像上的点的位置、颜色等信息进行计算和处理。
3. 像素渲染：GPU根据计算得到的结果，将图像信息转化为
一系列的像素点。
每个像素点都有自己的颜色值和位置信息。
4. 输出接口：显卡将处理后的像素点信息通过输出接口发送给显示器以显示图像。
常见的输出接口包括HDMI、DisplayPort
和VGA等。
显卡的工作原理主要依赖于GPU的并行计算和处理能力，能
够高效地处理大量图形数据。
随着计算机图形技术的不断发展，显卡的算力和性能也在不断提升。
这使得计算机可以实现更加逼真、流畅的图形效果，满足用户对于图形处理和游戏性能的需求。

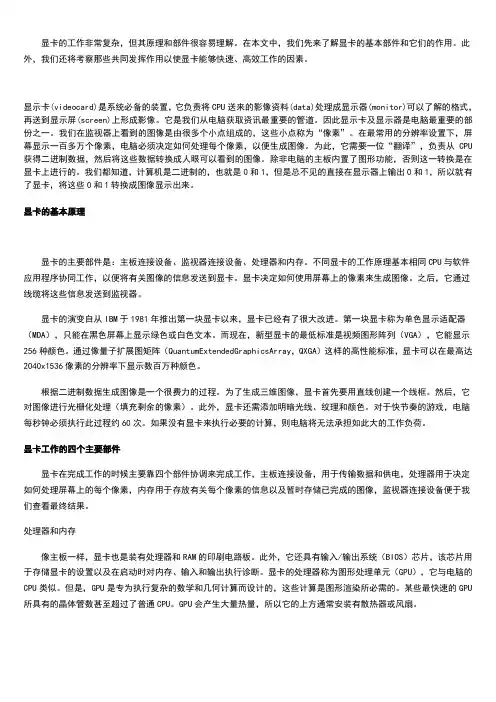

显卡结构及工作原理详细解读
显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将CPU送来的影像资料(data)处理成显示器(monitor)可以了解的格式，再送到显示屏(screen)上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU 获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
显卡的基本原理显卡的主要部件是：主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来，显卡已经有了很大改进。
第一块显卡称为单色显示适配器（MDA），只能在黑色屏幕上显示绿色或白色文本。
而现在，新型显卡的最低标准是视频图形阵列（VGA），它能显示256种颜色。
通过像量子扩展图矩阵（QuantumExtendedGraphicsArray，QXGA）这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色。
根据二进制数据生成图像是一个很费力的过程。
为了生成三维图像，显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理（填充剩余的像素）。
显卡的工作原理
显卡的工作原理
显卡的工作原理：
显卡是计算机中的重要硬件设备，主要用于处理和输出图像信号。
它的工作原理主要包括以下几个方面：
1. 图像处理单元（GPU）：显卡的核心部分是图像处理单元，也称为GPU。
GPU的作用是执行图形计算和图像处理任务，
它包含大量的计算核心和专用的内存，可以高效地处理复杂的图形计算和图像处理任务。
2. 内存：显卡上一般配有独立的显存，用于存储图像数据和计算所需的中间结果。
显存的容量和带宽对于显卡的性能至关重要，较大的容量和较高的带宽可以提供更好的图像处理能力。
3. 输入/输出接口：显卡通常会配备多种输入和输出接口，用
于连接显示器、电视、投影仪等输出设备，以及键盘、鼠标、游戏手柄等输入设备。
常见的接口有HDMI、DisplayPort、DVI、VGA等。
4. 显示信号处理：显卡会接收计算机主板传输过来的图像数据，并对其进行处理和转换，生成适合输出设备显示的图像信号。
这个过程包括色彩校正、图像缩放、去噪等。
5. 显示输出：处理后的图像信号由显卡通过输出接口发送给外部显示设备，例如显示器。
显卡可以通过多个输出接口同时连接多个显示设备，实现多屏显示。
总体来说，显卡的工作原理就是通过GPU进行图形计算和图像处理，将处理后的图像信号发送给外部显示设备进行显示。
显卡的性能主要受到GPU的算力、显存的容量和带宽以及输入/输出接口的性能等因素的影响。
不同的显卡在处理速度、图像质量和兼容性等方面会有差异。
显卡的工作原理

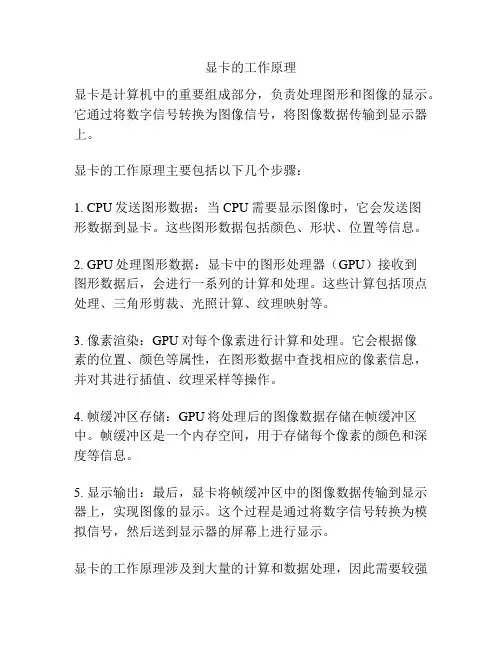

显卡的工作原理
显卡是计算机中的重要组成部分，负责处理图形和图像的显示。
它通过将数字信号转换为图像信号，将图像数据传输到显示器上。
显卡的工作原理主要包括以下几个步骤：
1. CPU发送图形数据：当CPU需要显示图像时，它会发送图
形数据到显卡。
这些图形数据包括颜色、形状、位置等信息。
2. GPU处理图形数据：显卡中的图形处理器（GPU）接收到
图形数据后，会进行一系列的计算和处理。
这些计算包括顶点处理、三角形剪裁、光照计算、纹理映射等。
3. 像素渲染：GPU对每个像素进行计算和处理。
它会根据像
素的位置、颜色等属性，在图形数据中查找相应的像素信息，并对其进行插值、纹理采样等操作。
4. 帧缓冲区存储：GPU将处理后的图像数据存储在帧缓冲区中。
帧缓冲区是一个内存空间，用于存储每个像素的颜色和深度等信息。
5. 显示输出：最后，显卡将帧缓冲区中的图像数据传输到显示器上，实现图像的显示。
这个过程是通过将数字信号转换为模拟信号，然后送到显示器的屏幕上进行显示。
显卡的工作原理涉及到大量的计算和数据处理，因此需要较强
的图形处理能力。
不同的显卡在处理速度、图像质量等方面有所差异，用户可以根据自己的需求选择适合的显卡。
显卡工作原理
显卡工作原理
显卡是一种特殊的硬件设备，负责处理计算机图形和图像的显示。
以下是显卡的工作原理：
1. 数据处理：计算机将需要显示的图像数据发送给显卡，这些数据包括图形、图像和视频等。
显卡通过自身的处理能力，对这些数据进行解码和处理，以便能够正确地显示在显示器上。
2. 显存：显卡拥有自己独立的显存（也称为显存储器或视频RAM），用于存储图像数据和其他相关信息。
显存的容量决
定了显卡能够处理和存储的图像数据的大小。
3. 图形加速处理：显卡通常配备了一种称为GPU（图形处理器）的特殊芯片。
GPU是显卡的核心部件，专门负责处理和
加速图形相关的计算任务。
它能够执行大量的并行计算，以实时处理图像和图形效果。
通过GPU的高性能计算能力，显卡
能够提供流畅的图像和视频播放、游戏效果和其他图形渲染操作。
4. 显示输出：显卡通过一个或多个视频输出端口将处理后的图像数据发送给显示器。
常见的视频输出接口包括VGA、DVI、HDMI和DisplayPort等。
显示器接收到来自显卡的信号后，
将其显示为可见的图像、图形或视频。
5. 驱动程序：显卡需要特定的驱动程序来与计算机操作系统进行通信。
驱动程序使得操作系统能够识别显卡，并能够正确地调用显卡的功能和特性。
此外，驱动程序还负责对图像数据进
行格式转换和优化，以提供更好的图像质量和性能。
总的来说，显卡是完成计算机图像和图形显示的关键硬件设备。
它通过自身的处理能力、显存和GPU的图形加速能力，以及
合适的驱动程序，提供高质量的图像和图形显示效果。
计算机五大硬件工作原理
计算机五大硬件工作原理
计算机五大硬件主要包括中央处理器（CPU）、内存（RAM）、硬盘（HDD或SSD）、
显卡（GPU）和主板。
它们的工作原理如下：
1. 中央处理器（CPU）：CPU是计算机的“大脑”，负责执行程序的指令并处理数据。
它包含控
制单元（负责指令解码和程序序列控制）和算术逻辑单元（负责执行算术和逻辑运算）。
当计算机执行程序时，CPU从内存中获取指令并逐条执行，通过时钟信号同步操作。
2. 内存（RAM）：内存是计算机用于临时存储数据和程序的地方。
它由一系列存储单元组成，每个存储单元可以存储一个字节的数据。
内存通过地址总线和数据总线与CPU连接，CPU可
以通过地址总线将指定地址的数据读取到内存，或者将数据从内存写入指定地址。
3. 硬盘（HDD或SSD）：硬盘是计算机的永久存储介质，用于存储操作系统、程序和数据文
件等。
硬盘采用磁盘机制来记录和读取数据。
在HDD中，磁盘通过机械臂定位和读取数据，
而在SSD中，数据存储在闪存芯片中，通过电路直接读取。
4. 显卡（GPU）：显卡负责处理图形和图像的生成和显示。
显卡中包含一系列并行处理单元，可以高效地执行大量的并行计算。
显卡通过总线与CPU连接，接收CPU发送的图形指令和数据，并将图像渲染后发送给显示器显示。
5. 主板：主板是计算机的基础电路板，连接和支持其他硬件组件之间的通信和协调。
主板包含芯片组、插槽、接口和电路，用于连接和控制CPU、内存、显卡、硬盘等。
主板通过总线和
总线控制器将数据和控制信号传输到各个硬件组件之间。
显卡 工作原理
显卡工作原理
显卡，又称为显卡、图形处理器（GPU），是计算机中的一个重要组件，负责处理图形和图像相关的任务。
它的主要工作原理可以总结为以下几个步骤：
1. 显示信号处理：显卡收到来自计算机主板的显示信号后，首先进行信号处理，将数字信号转换成模拟信号，同时对信号进行放大和滤波，以提高图像质量。
2. 几何处理：接下来，显卡开始进行几何处理。
它会对计算机中的三维模型进行处理和变换，计算每个顶点的位置和颜色等属性，并生成相应的二维图像。
3. 光栅化：在几何处理完成后，显卡将三维模型转换为二维图像，并进行光栅化处理。
这一步骤将图像分成小的像素单元，并为每个像素确定最终的颜色和位置。
4. 像素处理：接下来，显卡对每个像素进行处理，包括颜色和纹理的计算、光照效果的模拟等。
这些计算需要进行大量的浮点运算，而显卡内部的GPU就是专门设计用于加速这些计算的。
5. 显示输出：最后，显卡将处理好的图像信号发送到计算机显示器上，通过显示器将图像显示给用户。
显示器对信号进行再次处理，最终呈现出清晰、高质量的图像。
总的来说，显卡通过在硬件和软件层面上的协同工作，将计算
机生成的图形数据进行处理和转换，最终输出到显示器上供用户观看。
它在游戏、图形设计、视频编辑等领域中起着重要的作用，能够提供更加逼真和流畅的图像显示效果。
了解计算机硬件从CPU到显卡的工作原理
了解计算机硬件从CPU到显卡的工作原理计算机硬件从CPU到显卡的工作原理在如今信息科技高度发达的时代，计算机已经成为了人们生活中不可或缺的工具。
而计算机的硬件部分，包括中央处理器（CPU）和显卡（Graphics Processing Unit，GPU），是实现计算机功能的关键组成部分。
了解计算机硬件从CPU到显卡的工作原理，对于我们理解计算机的基本原理和优化计算机性能非常重要。
一、中央处理器（CPU）的工作原理中央处理器是计算机中的“大脑”，负责执行各种指令，控制计算机的操作。
CPU又可分为运算器、控制器和寄存器等部分。
1. 运算器：负责完成计算和逻辑操作。
它由算术逻辑单元（ALU）和累加寄存器等组成。
ALU是执行加、减、乘、除以及与、或、非等逻辑运算的核心。
累加寄存器用于存放计算结果。
2. 控制器：负责从计算机内存中读取指令，并根据指令控制计算机的操作。
控制器包括指令寄存器、程序计数器和指令译码器。
指令寄存器用于存放从内存中读取的指令，程序计数器则记录当前执行指令的地址。
指令译码器分析指令的内容并执行相应的操作。
3. 寄存器：用于暂时存放数据和指令。
寄存器速度非常快，其数据可以直接被CPU访问。
常见的寄存器有通用寄存器、程序计数器和标志寄存器等。
中央处理器的工作原理可以简单概括为：从内存中读取指令，控制器对指令进行译码，然后运算器根据指令进行相应的计算和逻辑操作。
二、显卡（GPU）的工作原理显卡是计算机中负责图像处理和显示的关键部件。
它通过将数字信号转换为模拟信号，输出给显示器，实现图像的显示。
显卡主要由显卡芯片、显存和图形输出接口等组成。
1. 显卡芯片：是显卡的核心部件，也被称为GPU（Graphics Processing Unit）。
GPU包含大量的处理单元和运算单元，用于处理图形数据。
GPU的核心是一个非常复杂的微处理器，具备强大的并行计算能力。
2. 显存：用于存储图像数据和图形运算所需的数据。
显卡主板是怎么工作的原理
显卡主板是怎么工作的原理
显卡主板是计算机图形处理的核心组件之一，负责图形数据的处理和输出。
它的工作原理可分为以下几个主要步骤：
1. 数据传输：首先，CPU通过系统总线将图形数据发送到显卡主板。
这些数据包括渲染指令、图像纹理等。
显卡主板接收并解析这些数据。
2. 数据处理：显卡主板上搭载了一颗或多颗图形处理器（GPU），这些GPU是专门设计用于图形计算的处理器。
它们接收到来自CPU的图形数据后，将其转化为可供显示的图像数据。
这个过程中，GPU会执行一系列图形渲染的算法，如光照计算、几何变换、纹理映射等。
3. 图像输出：图像数据处理完成后，显卡主板将其发送给显示器。
这个过程需要通过显示接口（如HDMI、DisplayPort等）将图像数据传输到显示器上。
显卡主板上的DAC（数字-模拟转换器）会将数字信号转换为模拟信号，以便显示器能够正确显示图像。
4. 显示器输出：一旦图像数据传输到显示器，显示器会将接收到的图像数据显示在屏幕上，供用户观看。
总结起来，显卡主板通过接收来自CPU的图形数据，通过GPU进行处理和计算，最终将图像数据传输给显示器并显示出来。
它的工作原理主要涉及数据传输、数据处理和图像输出等过程。
电脑显卡工作原理
电脑显卡工作原理
电脑显卡是一种用于处理图形和图像数据的重要组件，其工作原理可以简要概括如下：
1. 图像生成：显卡通过其内置的图形处理单元（GPU）完成图像生成的任务。
GPU包含大量的小型处理器核心，它们以并行的方式进行计算，从而提供高效的图形处理能力。
GPU 在计算机内存中读取存储的图像数据，并进行各种复杂的图形计算，包括几何变换、光照计算、纹理映射等，最终生成可以在屏幕上显示的图像数据。
2. 帧缓冲存储：显卡将处理后的图像数据存储在帧缓冲中。
帧缓冲是一块显存，用于存储每个像素的颜色值。
显卡将生成的图像像素数据依次写入帧缓冲中的相应位置，以便最终输出到显示器。
3. 信号输出：显卡通过输出接口（如HDMI、VGA、DisplayPort等）将存储在帧缓冲中的图像数据传输给显示器。
显卡通过数字到模拟转换器（DAC）将数字信号转换为模拟信号，并传送到显示器上。
显示器接收到信号后，可以将图像数据显示在屏幕上。
总的来说，电脑显卡通过其内置的GPU完成图像生成和处理任务，并将处理后的图像数据存储在帧缓冲中，最后通过输出接口将图像数据传输到显示器上显示。
显卡结构及工作原理详细解读.
什么是显卡？显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将CPU送来的影像资料(data)处理成显示器(monitor)可以了解的格式，再送到显示屏(screen)上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
显卡的基本原理显卡的主要部件是：主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来，显卡已经有了很大改进。
第一块显卡称为单色显示适配器（MDA），只能在黑色屏幕上显示绿色或白色文本。
而现在，新型显卡的最低标准是视频图形阵列（VGA），它能显示256种颜色。
通过像量子扩展图矩阵（QuantumExtendedGraphicsArray，QXGA）这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色。
根据二进制数据生成图像是一个很费力的过程。
为了生成三维图像，显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理（填充剩余的像素）。
显卡工作原理与形渲染流程解析
显卡工作原理与形渲染流程解析在现代计算机领域，显卡是一种重要的硬件设备，它承担着计算机图形处理的核心任务。
本文将着重介绍显卡的工作原理和形渲染流程，并对其进行解析，帮助读者更好地理解这一技术。
一、显卡的工作原理显卡是一种专门用于图形处理的硬件设备，通常将其插入计算机的主板上，并与显示器相连。
显卡使用专门的图形处理单元（GPU）来进行图像计算和渲染，并将最终的图像输出到显示器上。
显卡的工作原理可以简单概括如下：1. 数据传输：计算机通过总线将图像数据传输到显卡的显存中，这些数据包含了图像的各个像素点的颜色值和位置信息。
2. 几何处理：显卡的GPU会对传输过来的图像数据进行几何处理，包括顶点变换、光栅化等操作。
顶点变换是将图像中的各个顶点坐标进行转换和变换，以适应不同的屏幕尺寸和分辨率。
光栅化是将几何图形转变为像素，即将图像分解成一个个像素点。
3. 纹理映射：显卡根据图像数据和几何处理的结果，将纹理映射到各个像素点上。
纹理映射是将二维纹理图像映射到三维物体表面的过程，以实现更真实的图像效果。
4. 光照计算：显卡会计算光照对图像的影响，包括光照强度、光源方向等参数的计算，并将光照效果应用到图像中。
5. 像素渲染：显卡根据纹理映射和光照计算的结果，对每个像素点进行颜色的计算和渲染。
像素渲染是将各个像素点的颜色值计算出来，并将其输出到显示器上。
6. 显示输出：显卡将渲染好的图像通过显示器输出，供用户观看。
同时，显卡还提供了一些图形界面的特效和功能，如反锯齿、阴影效果等，以提供更好的视觉体验。
二、形渲染流程解析形渲染是显卡中最核心的部分之一，它决定了图像的最终效果。
下面将对形渲染的流程进行解析，以帮助读者更好地理解显卡的工作原理。
1. 三角形生成：形渲染的第一步是三角形生成。
显卡将通过顶点变换和光栅化生成一系列的三角形图元，这些图元将作为渲染的基本单位。
2. 光栅化：在光栅化阶段，显卡将三角形图元转化为像素点，并确定每个像素点的位置和属性。
显卡工作原理
显卡工作原理 1.1. 引言2.2. 显卡的基本原理3.3. 处理器和显存4.4. 显卡输入和输出5.5. 什么样的是好显卡？6.6. 了解更多信息7. 7. 阅读所有硬件类文章显卡，又称显示卡、显示适配器，它是计算机运行的重要部件；显卡负责将 CPU 传输的影像资料处理成显示器可以识别的格式，再发送到显示屏上形成影像。
显卡的性能直接关系到电脑显示性能的好坏及图像表现力的优劣等，对于那些专业的图像处理工作，计算机对显卡的要求更高。
显卡的运行非常复杂，但其工作原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU 获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们将了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显卡生成一幅线框图像，然后进行填充并添加纹理和阴影。
我们可以把电脑想像成一家拥有独立美工部门的公司。
当公司员工需要一件美术品时，便向美工部门提出申请。
美工部门决定如何创作图像，然后在图纸上绘制出来。
最终结果是，某人的想法变成真实而可见的图像。
显卡工作原理HowStuffWorks Shopper供图显卡的主要部件是:主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同。
CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡处理图像数据的过程1、 CPU →显卡CPU将有关作图的指令和数据通过总线传送给显卡。
认识显卡!浅析显卡及显卡工作原理
纵观计算机诞生到如今所度过的 60 年时间我们不难发现计算机的发展速度是非常惊人的，不少网友会发现自己在一两年之前买的电脑到此时可能已经到了面临过时的境界。
伴有着计算机高速发展所带给我们的是计算机硬件创造工艺地不断提升、性能的突飞猛进和更加节能环保的设计。
但是不论计算机技术如何发展都离不开构成计算机所必须的几大硬件，就拿显卡来说，经过多年的发展显卡已经越来越受到人们的关注，而直接关系到显卡性能的显示核心 GPU 也第一次到达和 CPU 同样重要的位置。
目前 AMD 和 NV 分别发布了自己最高端的 HD 4870 X2 和 GTX295 显卡，这两张卡虽然代表了目前显卡的最高水平，但是无论它们如何高端，其工作原理和发展基础都是在显卡的基本原理上发展而来的。
显卡技术虽然在不断地发展，但是了解显卡的基本知识与工作原理相信无论是对于我们对显卡的清晰认识还是对今后购买显卡都有一定的匡助，为此我们 PConline 就为大家准备了一篇有关显卡与显卡工作原理有关的文章供大家参考。
显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将 CPU 送来的影像资料(data)处理成显示器(monitor) 可以了解的格式，再送到显示屏 (screen) 上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图象是由不少个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每一个像素，以便生成图象。
为此，它需要一位“翻译”，负责从 CPU 获得二进制数据，然后将这些数据转换成人眼可以看到的图象。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
第22课 显卡工作原理说明
第22课显卡工作原理说明、显卡供电说明、显卡时序说明、LVDS信号说明、EDP信号说明、苹果显存代换配置方法显卡工作原理一、相关术语：1、TMDS：最小化传输差分信号，主要用于DVI（数字视频接口）、HDMI（高清多媒体接口，可以传输无损的视频，音频信号）2、HDCP（集成在显卡内部的模块，通常会在外面挂一个EEPROM）：高带宽数字内容保护，由INTEL公司发展的，主要用于加密，用于保护DVI或HDMI在数据传输的时候，不会被非法拷贝；在电路上，如果笔记本支持HDCP功能时，旁边会有一个小的EEPROM，用来存储加密信息，只有电脑和插放设备得到HDCP授权（也就是交了费），才能达到高清播放（1980*1080），否则只能达到1、4的分辩率二、显卡的功能框图1、HOST I/F(PCIE端口)：通过PCIE总线跟主机“CPU”连接的端口，属于PHY物理层的接口2、GRAPHICS ENGINE：GPU图形处理器3、FRAME BUFFER：帧缓冲，显示缓存，也可叫做VRAM显存控制器注：NV显卡N14以上的卡支持DP接口三、显卡的简单工作过程1、首先要满足供电“核心供电、显存供电、基准电压、PCIE端供电”等、时钟2、复位：这个复位指的是从进入复位和结束复位，复位以后，相当于绑定“哪些引脚要拉低，哪些要引高”（指的是内部有一些电路，对显卡的一些端口、一些焊盘，包括显存等等进行配置）结束3、显示信号通过PICE总线传输给GPU，由显卡进行处理4、显卡将处理完的数据通过显卡控制器送到显存里面5、将显存里面的数据取出来，分成两路：一路送给DAC进行格式转换，得到模拟信号，用于支持CRT显示，另一路送给TMDS，用于支持LVDS\DVI\HDMI.......四、显卡初始化顺序1、PCIE总线的复位信号PEX_RST#保持一段时间有效为低2、产生PCIE的参考时钟CLOCK“100M”，这个复位期间就要产生，一般在时钟产生以后，在显卡内部也会有一个全局性的复位（总复位）3、将绑定引脚设定的绑定值输送到ASIC引脚，也就是一些特定的引脚处于什么样的功能，是由绑定值来设定的，这个也是在复位期间来完成4、PCIE结束复位5、把绑定值锁存到显卡芯片内部6、如果显卡带有SPIROM，此时要去读取软件绑定参数，在笔记本里面一般显卡与系统共享同一个ROM“台机单独”7、显卡读取到了相应的参数，设置好绑定信号以后，也确定了相应引脚功能，接下来就是比较重要的工作；电流校正、终端校正、锁相环校正，当然这些工作有些需要通过专用的引脚来设置8、显卡内部的全局复位GRST#变为无效“新显卡内部完成”，结束复位9、配置PCIE端口，显卡要与CPU里面的显卡控制器协商、配接10、以上工作完成后，等待着第一次的工作交易，等待发送显示信号过来，包括显存配置空间的请求五、N12M显卡供电说明1、VDD1-VDD111:显卡的核心供电，一般是0.6几V到1.35V之间，这个也是跟INTEL CPU一样，会动态调节2、VDD33:3.3V的供电这个供电主要用于ROM、复位、HDCP“高带宽数字信号保护”......3、FB_DLLAVDD、FBPLLAVDD：这是帧缓冲器锁相环的供电，FB是指显存控制器，电压1.05V4、FBVDDQ_1-FBVDDQ_26：显存控制器的供电，1.5V5、PEX_IOVDD1-PEX_IOVDD6:PCIE的I/O端口供电6、PEX_PLLVDD：PCIE的锁相环供电7、PEX_SVDD_3V3:显卡里机的一另一个3.3V辅助供电8、PEX_IOVDDQ_1-PEX_IOVDDQ25:PCIE的核心供电 1.05V9、IFPAB_PLLVDD、IFPC_PLLVDD-IFPE_PLLVDD:其中IFP是集成平板，实际是内部数字编码器的供电10、IFPA_IOVDD-IFPE_IOVDD：集成平板的IO供电，也就是数字输入输出端口的供电11、DACA_VDD、DACB_VDD：DAC数模转换器的供电12、PLLVDD、SP_PLLVDD：显卡核心时钟锁相环的供电13、VID_PLLVDD：视频相素锁相环模拟供电注：显卡有多个供电，任何一个有异常都会不工作六、PCIE接口1、64根线通过耦合电容与CPU通讯，其中有发送对、接收对2、PEX_CLKREQ#：时钟请求，能够进入低功耗状态的设备都有时钟请求信号“当进入低功耗时就不需要时钟”3、PEX_TERMP：显卡的PCIE输入输出电路的终端校准引脚，通过2.49K精密电阻接地，如果电阻出现异常会导致显卡收发数据的时候出现干扰，出现信号反射，SOST自检档A4；R所以这个电阻非常重要4、PEX_TSTCK_OUT、PEX_TSTCLK_OUT#：这是一对测试时钟，一般不采用，两脚通过电阻连一起；七、帧缓冲器接口信号（显存控制器信号）1、FBA_D0-FBA-D63：缓冲存储器A通道的64根数据线，连接到外部显存颗粒，用来缓存数据，每颗显存需要用到16根数据线，A通道最多能连接4颗显存2、FBA_CLK0\FBA_CLK0#、FBA_CLK1\FBA_CLK1#：这是显存用的两对时钟3、FBA_DQM0-FBA_DQM7:8根数据屏蔽信号线，在写内存的时候，也就是往显存里发送数据的时候，通过这8根线告诉显存，哪些数据线传输的数据（或者哪些字节）可以屏蔽、可以不用理会，其中一个字节需要一条线，就需要8条线4、FBA_CMD0-FBA-CMD30：31根缓冲器的命令接口线，主要看外部对应的信号，对应的信号形成相同功能（如：FBA_CMD0对应的FBA_CL3_L，这是低通道的时钟使能信号，因为64根数据线分布在4片显存上，分别是32根高位数据线对应两片显存、32根低位数据线对应两片显存，所以这个低通道的时钟使能信号将会控制两片低位显存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显卡工作原理
显卡工作原理
首先我们应该了解一下显卡的简单工作原理：首先，由CPU 送来的数据会
通过AGP 或PCI-E 总线，进入显卡的图形芯片(即我们常说的GPU 或VPU)里
进行处理。
当芯片处理完后，相关数据会被运送到显存里暂时储存。
然后数字
图像数据会被送入RA 骂死我吧AC(Random Access Memory Digital Analog Converter)，即随机存储数字模拟转换器，转换成计算机显示需要的模拟数据。
最后RA 骂死我吧AC 再将转换完的类比数据送到显示器成为我们所看到的图
像。
在该过程中，图形芯片对数据处理的快慢以及显存的数据传输带宽都会对
显卡性能有明显影响。
技术参数和架构解析
一、核心架构：
我们经常会在显卡文章中看到8 乘以1 架构、4 乘以2 架构这样的字样，它
们代表了什么意思呢?8 乘以1 架构代表显卡的图形核心具有8 条像素渲染管线，每条管线具有1 个纹理贴图单元;而4 乘以2 架构则是指显卡图形核心具有4 条
像素渲染管线，每条管线具有2 个纹理贴图单元。
也就是说在一个时钟周期内，8 乘以1 架构可以完成8 个像素渲染和8 个纹理贴图;而4 乘以2 架构可以完成
4 个像素渲染和8 个纹理贴图。
从实际游戏效果来看，这两者在相同工作频率
下性能非常相近，所以常被放在一起讨论。
举例来说，nVIDIA 在发布GeForce FX 5800 Ultra 的时候，对于其体系架构就没有给出详尽说明。
后来人们发现官方文档中提到的每个周期处理8 个像素
的说法，只是指的Z/stencil 像素，其核心架构可以看作是GeForce4 Ti 系列4 乘以2 架构的改进版本，其后发布的GeForce FX 5900 系列也是如此。
ATi 的。
