显卡的结构
显卡简介介绍
显卡的组成
显卡的工作原理
显卡主要由图形处理器（GPU）、显存、 接口和其他组件组成。
显卡通过接收CPU发送的图形指令，进行 处理和转换，将图像数据发送到显示器进 行显示。
显卡的分类
01
02
03
按用途分类
显卡可以分为游戏显卡、 专业图形显卡和服务器显 卡等。
按接口分类
显卡可以分为AGP接口、 PCI-E接口和PCI接口等。
光照步骤计算物体表面每个点的颜色， 考虑环境光、漫反射、高光反射等多种 因素。
显卡的硬件结构
GPU是显卡的核心，负责执 行图形渲染的计算任务。
显卡的硬件结构主要包括 GPU、显存、接口和其他组
件。
01
02
03
显存是GPU用来存储数据和 指令的内存，分为帧缓存和
纹理缓存。
接口包括PCIe插槽和显示器 接口，用于连接电脑主板和
总结词
随着科技的发展，高性能计算在各个领域的应用越来越广泛，显卡作为高性能计算的重要组成部分， 其发展趋势与高性能计算的需求密切相关。
详细描述
随着人工智能、虚拟现实、科学计算等领域的快速发展，高性能计算的需求不断增长，这为显卡的发 展提供了广阔的市场空间。为了满足高性能计算的需求，显卡需要具备更高的性能、更低的功耗和更 小的体积。
虚拟现实与增强现实
虚拟现实（VR）和增强现实（AR）是近年来兴起的计算机技术，它们需要高性能的显卡来提供逼真的图像渲染和流畅的交互 体验。
在虚拟现实和增强现实应用中，显卡需要处理大量的3D图像和实时数据，以保证虚拟环境和真实世界之间的无缝融合。这需 要显卡具备强大的计算能力和高效的图像处理技术。
科学计算与可视化
03
显卡的技术指标
了解显卡的架构和工作原理
了解显卡的架构和工作原理显卡是计算机中的重要组件之一，它负责处理图形和影像相关的运算任务。
对于一些对电脑硬件了解不多的人来说，显卡的架构和工作原理可能会感到陌生。
本文将带您了解显卡的架构和工作原理，帮助您更好地理解这一重要的硬件设备。
一、显卡的架构显卡的架构包括芯片、显存、显示接口和散热模块等组成部分。
其中，芯片是显卡的核心部件，它由GPU（图形处理器）和其他辅助芯片组成。
GPU是显卡的主要计算单元，负责进行图形和影像的处理和计算。
辅助芯片包括显存控制器、显示接口控制器等，它们与GPU协同工作，完成显卡的各种功能。
二、显卡的工作原理显卡的工作原理主要涉及三个方面，分别是图形渲染、显示输出和性能优化。
1. 图形渲染图形渲染是显卡最主要的工作之一，它将计算机中的图形数据转化为图像显示在屏幕上。
当计算机执行图形任务时，CPU将图形数据传输到显卡的显存中。
GPU通过处理这些数据，将其转化为图像，并通过显示接口输出到显示器上。
在这个过程中，GPU通过使用复杂的算法和绘图技术，对数据进行光照、颜色、纹理等处理，提高图形的真实感和细节表现。
2. 显示输出显卡的另一个主要功能是将图像数据输出到显示器上进行显示。
在输出过程中，显卡首先需要将图像数据传输到显示器的帧缓冲区中，然后通过辅助芯片中的显示接口控制器，将数据转换为显示器可识别的电信号。
接着，这些电信号被传送到显示器上的像素点，通过亮度、颜色等参数，将图像显示在屏幕上。
3. 性能优化显卡除了完成基本的图形处理和显示输出外，还有很多性能优化的技术。
其中，最常见的是调色板、纹理映射和3D加速等技术。
调色板技术可以大幅度减少图像数据传输的压力，提升显卡的工作效率。
纹理映射技术可以增加图像的真实感和细节表现，并提高图像的处理速度。
而3D加速技术则可以优化和加速计算机对三维图形的呈现和处理，提供更流畅、逼真的游戏和虚拟现实体验。
总结显卡作为计算机中的重要组件，具有较复杂的架构和工作原理。
计算机组装 显卡的组成结构
计算机组装显卡的组成结构显卡发展至今，其结构越来越复杂，共由显示芯片、显示内存、VGA BIOS、金手指等多个部分所组成。
接下来，本节便将对显卡各组成部分的作用、类型及其他相关信息进行讲解。
1．显示芯片显示芯片负责处理各种图形数据，是显卡的核心组成部分，其工作能力直接影响着显卡的性能，是划分显卡档次的主要依据，如图5-8所示。
图5-8 显示芯片2．RAMDACRAMDAC即“随机存取内存数字/模拟转换器”（简称“数模转换器”），功能是将显存内的数字信号转换为能够用于显示的模拟信号。
RAMDAC的转换速度以MHz为单位，其转换速度越快图像越稳定，在显示器上的刷新频率也就越高。
随着显卡生产技术的提高，RAMDAC芯片早已集成到了显示芯片内，因此在现如今的显卡上已经看不到独立的RAMDAC芯片了。
3．显存显存（显示内存）也是显卡的重要组成部分之一，其作用是存储等待处理的图形数据，如图5-9所示即为显卡上的显存颗粒。
显示器当前所使用的分辨率、刷新率越高，所需显存的容量也就越大。
除此之外，显存的速度和数据传输带宽也影响着显卡的性能，因为无论显示芯片的功能如何强劲，如果显存的速度太慢，无法即时传送图形数据，仍然无法得到理想的显示效果。
显存芯片图5-9 显存芯片4．显卡BIOS显卡BIOS（VGA BIOS）是固化在显卡上的一种特殊芯片，主要用于存放显示芯片和驱动程序的控制程序、产品标识等信息。
目前，主流显卡的VGA BIOS大多采用Flash芯片，并充许用户通过专用程序对其进行改写，从而改善显卡性能。
5．显卡接口近年来，随着显示设备的不断发展，显卡信号输出接口的类型越来越丰富。
目前，主流显卡大都提供两种以上的接口，分别用于连接多种不同类型的显像设备，如图5-10所示。
各种视频信号输出接口图5-10 当今显卡所提供的众多输出接口D-SUB接口又称为D型VGA插座，这是一种三排梯形15孔的模拟信号输出接口，主要用于连接CRT显示器，如图5-11所示。
显卡组成部分
显卡组成部分显卡是计算机的重要组成部分之一，它负责将计算机中的数字信号转换为图像信号，将图像信号发送到显示器上进行显示。
以下是显卡的主要组成部分。
1. 显卡芯片：显卡芯片是显卡的核心部件，也是计算机图形处理的主要执行器。
显卡芯片包含显卡的GPU（图形处理器单元），GPU是一种专门用于处理图形和图像操作的处理器。
显卡芯片还包含显存控制器、像素渲染管线、纹理单元等。
2. 显存：显存是显卡中用于存储图像数据的内存，它是显卡性能的重要指标之一。
显存通常采用GDDR（图形双数据速率）技术，具有较高的带宽和较低的延迟，可以提高图像数据的传输速度和处理效率。
3. 显示接口：显示接口是显卡连接显示器的重要接口，常见的显示接口有VGA（模拟显示接口）、DVI（数字显示接口）、HDMI（高清晰度多媒体接口）和DisplayPort等。
不同的显示接口支持不同的分辨率和刷新率，可以满足不同用户对画面质量的需求。
4. 散热系统：显卡芯片在工作过程中会产生大量的热量，为了保持显卡的稳定工作，显卡上通常配有散热系统，包括散热风扇、散热片和热导管等。
散热系统通过风扇的转动将热量散发到空气中，以保持显卡芯片的正常工作温度。
5. 电源接口：显卡需要额外的供电支持，因此显卡上通常会配备一个或多个6针或8针的电源接口，用于连接电源供应器。
电源接口提供显卡所需的电能，确保显卡稳定工作。
6. PCB板：PCB板（印刷电路板）是显卡的主体结构部分，上面集成了显卡芯片、显存、电源接口和其他电子元器件。
PCB板通过各种电路连接不同组件，实现数据传输和处理功能。
7. 显示输出接口：显示输出接口是显卡连接显示器的端口，用于将显卡处理后的图像信号传输给显示器进行显示。
常见的显示输出接口有VGA、DVI、HDMI、DisplayPort等。
总之，显卡是计算机中的重要组成部分，它由显卡芯片、显存、显示接口、散热系统、电源接口、PCB板和显示输出接口等组成。
解析电脑显卡的核心架构
解析电脑显卡的核心架构电脑显卡是现代电脑中一个非常重要的组件，它承担着图像处理和显示的任务。
显卡的性能直接影响到电脑的图像质量和运行速度。
而显卡的核心架构是决定其性能的重要因素之一。
本文将对电脑显卡的核心架构进行解析，以帮助读者更好地了解这一关键技术。
一、引言电脑显卡作为图像处理和显示的核心组件，在现代电脑中扮演着重要角色。
了解显卡的核心架构对于选择和使用显卡具有重要意义。
本文将从显卡的架构原理、功能模块和工作流程等方面进行详细解析。
二、显卡的架构原理显卡的核心架构包括GPU（Graphics Processing Unit，图形处理器）、显存和显卡接口等。
GPU是显卡的核心处理单元，负责图像数据的计算和处理。
显存是显卡的存储单元，用于存储图像数据和计算结果。
显卡接口则负责将显卡与电脑主板连接起来，实现数据传输和通信。
三、显卡的功能模块1. 图形处理单元（Graphics Processing Unit，GPU）GPU是显卡中最重要的组件，它承担着图像数据的计算和处理任务。
GPU通常由大量的处理核心（shader core）组成，能够并行地进行复杂的图像计算。
GPU的性能主要由核心数量、频率和架构等因素决定。
2. 显存（Video Random Access Memory，VRAM）显存是显卡的存储单元，用于存储图像数据和计算结果。
显存的大小和频率决定了显卡能够处理的图像数据量和传输速度。
高性能显卡通常采用GDDR（Graphics Double Data Rate）显存，以提供更快的访问速度和传输带宽。
3. 显卡接口显卡接口用于将显卡与电脑主板连接起来，实现数据传输和通信。
常见的显卡接口包括PCI Express和AGP等。
PCI Express是目前主流的显卡接口，它具有更高的传输带宽和更低的延迟，能够更好地满足高性能显卡的需求。
四、显卡的工作流程显卡在进行图像处理和显示时，通常采用以下工作流程：1. 数据传输：电脑主机将图像数据传输到显卡的显存中，供GPU进行处理。

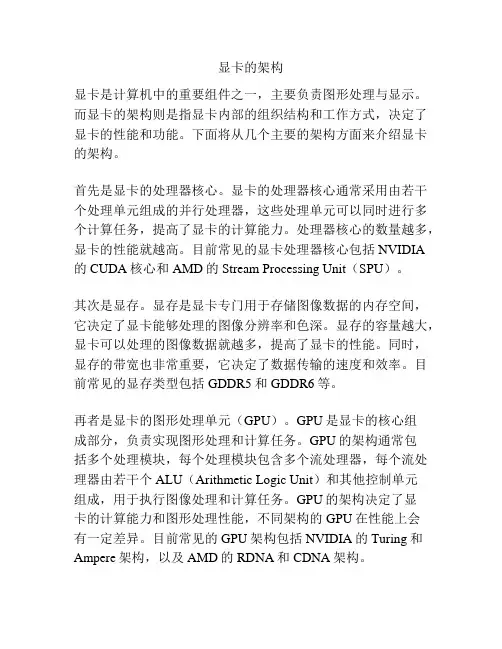

显卡的架构
显卡的架构显卡是计算机中的重要组件之一，主要负责图形处理与显示。
而显卡的架构则是指显卡内部的组织结构和工作方式，决定了显卡的性能和功能。
下面将从几个主要的架构方面来介绍显卡的架构。
首先是显卡的处理器核心。
显卡的处理器核心通常采用由若干个处理单元组成的并行处理器，这些处理单元可以同时进行多个计算任务，提高了显卡的计算能力。
处理器核心的数量越多，显卡的性能就越高。
目前常见的显卡处理器核心包括NVIDIA的CUDA核心和AMD的Stream Processing Unit（SPU）。
其次是显存。
显存是显卡专门用于存储图像数据的内存空间，它决定了显卡能够处理的图像分辨率和色深。
显存的容量越大，显卡可以处理的图像数据就越多，提高了显卡的性能。
同时，显存的带宽也非常重要，它决定了数据传输的速度和效率。
目前常见的显存类型包括GDDR5和GDDR6等。
再者是显卡的图形处理单元（GPU）。
GPU是显卡的核心组成部分，负责实现图形处理和计算任务。
GPU的架构通常包括多个处理模块，每个处理模块包含多个流处理器，每个流处理器由若干个ALU（Arithmetic Logic Unit）和其他控制单元组成，用于执行图像处理和计算任务。
GPU的架构决定了显卡的计算能力和图形处理性能，不同架构的GPU在性能上会有一定差异。
目前常见的GPU架构包括NVIDIA的Turing和Ampere架构，以及AMD的RDNA和CDNA架构。
最后是显卡的显示接口和显示输出。
显卡可以通过不同的显示接口与显示器连接，如HDMI、DisplayPort和DVI等。
不同的接口支持的分辨率和刷新率不同，其中HDMI和DisplayPort常用于4K和高刷新率显示器。
显卡通常支持多个显示输出，可以同时连接多个显示器进行多屏显示。
总结起来，显卡的架构是显卡内部组织结构和工作方式的总称，包括处理器核心、显存、GPU架构和显示接口等。
不同的架构会影响显卡的计算能力、图形处理性能和显示输出能力。
显卡的结构_计算机硬件组装与维护教程_[共4页]
![显卡的结构_计算机硬件组装与维护教程_[共4页]](https://img.taocdn.com/s3/m/7605b7e483c4bb4cf6ecd186.png)
第6章扩展卡6.1 显 卡显示适配器简称为显示卡或显卡，它是显示器与主机通信的控制电路和接口。
显卡的主要作用是在程序运行时，根据CPU提供的指令和有关数据，将程序运行的过程和结果进行相应的处理，转换成显示器能够接受的文字和图形显示信号，并通过屏幕显示出来。
目前显卡已经成为仅次于CPU发展变化最快的计算机部件之一。
6.1.1 显卡的分类显卡主要可以分为集成显卡和独立显卡。
1．集成显卡集成显卡是将显示芯片、显存及其相关电路都做在主板上，与主板融为一体。
集成显卡的显示芯片有独立的，但大部分都集成在主板的北桥芯片中。
一些主板集成的显卡也在主板上单独安装了显存，但其容量较小，集成显卡的显示效果与处理性能相对较弱，不能对显卡进行硬件升级，但可以通过CMOS调节频率或刷入新的BIOS文件实现软件升级，来挖掘显示芯片的潜能。
集成显卡的优点是功耗低、发热量小、成本低，部分集成显卡的性能已经可以与入门级的独立显卡相媲美了。
2．独立显卡独立显卡是指将显示芯片、显存及其相关电路单独做在一块电路板上，自成一体，作为一块独立的板卡存在，它需要占用主板的扩展插槽。
独立显卡单独安装有显存，一般不占用系统内存，在技术上也较集成显卡先进得多，比集成显卡能够得到更好的显示效果和性能，容易进行显卡的硬件升级。
其缺点是系统功耗有所增加，发热量也较大。
6.1.2 显卡的结构显卡主要由显示芯片、显存、BIOS芯片、总线接口和显示输出接口等几个部分组成，下面将详细介绍显卡的各组成部分及其功能。
图6-1所示为显卡各组成部分。
1．显示芯片显示芯片（Graphic Processing Unit,GPU），即“图形处理器”，如图6-2所示。
它是显卡的“大脑”，负责了绝大部分的计算工作，在整个显卡中，GPU负责处理由计算机发来的数据，最终将88。
深入了解电脑显卡的架构与性能
深入了解电脑显卡的架构与性能电脑显卡是现代计算机系统中的重要组成部分，它在图形处理和计算方面发挥着关键作用。
深入了解电脑显卡的架构与性能，对于我们更好地选择和使用电脑显卡具有重要意义。
本文将从显卡架构和性能两个方面进行探讨。
一、显卡架构1.显卡的基本组成部分显卡通常由图形处理器（GPU）、显存（VRAM）、显卡电路板和散热器等部分组成。
其中，图形处理器是显卡最核心的组成部分，它负责处理图形计算和渲染。
显存则用于存储图像和纹理数据，提供给GPU快速访问。
2.显卡架构的发展历程随着计算机图形学的发展，显卡架构也不断演进。
早期的显卡采用的是固定功能管线架构，如NVIDIA的TNT和GeForce系列。
而现代显卡则普遍采用可编程着色器架构，如NVIDIA的GeForce和AMD的Radeon系列。
可编程着色器架构使得显卡可以根据需求自定义图形处理管线，大大提升了图形渲染的灵活性和性能。
3.显卡核心参数的解读显卡的性能受多个核心参数影响，如核心频率、显存频率和显存大小等。
核心频率指的是GPU的工作频率，决定了图形处理的速度；显存频率则决定了显存读写速度；显存大小则决定了显卡能够处理的图像和纹理数据规模。
选择适合自己需求的显卡时，需要综合考虑这些核心参数。
二、显卡性能1.图形处理性能显卡的主要功能就是进行图形处理，因此图形处理性能是衡量显卡性能的重要指标。
图形处理性能由GPU的架构、核心频率和显存性能等多个因素决定。
在选择显卡时，可以参考一些专业评测和比较数据，了解不同显卡在常见图形处理任务下的性能表现。
2.计算性能现代显卡不仅仅用于图形处理，还能进行通用计算。
GPU的计算性能可以通过浮点运算能力来衡量，通常以TFLOPS（每秒万亿次浮点运算）为单位。
对于需要进行科学计算或人工智能训练等任务的用户来说，选择具备较高计算性能的显卡将会提高工作效率。
3.散热和功耗显卡在高负载运行时会产生大量热量，因此散热系统的设计非常重要。
显卡架构简介显卡核心架构详解
显卡架构简介显卡核心架构详解显卡是计算机中非常重要的组件之一，它负责处理图形和图像的渲染以及其他计算任务。
显卡的性能直接影响到计算机的图形处理能力，因此了解显卡的架构对于提升计算机的图形处理性能非常重要。
本文将对显卡的核心架构进行详细的介绍。
一、显卡的基本原理显卡是由GPU（Graphics Processing Unit，图形处理器）和显存组成的。
GPU负责进行图形和图像的处理，而显存则用来存储和传输图形和图像相关的数据。
GPU的核心架构对于显卡的性能具有决定性的影响。
二、传统的图形处理架构在过去的几十年中，显卡的架构经历了多次改进和创新。
最早期的显卡使用的是固定功能管线架构，它由多个固定功能模块组成，每个模块负责完成特定的图形处理任务。
然而，这种架构的灵活性和可扩展性都存在一定的局限性。
随着计算机图形技术的进步和发展，显卡架构逐渐向着可编程的方向演进。
可编程管线架构的出现打破了固定功能管线的限制，使得开发者可以根据自己的需求对显卡进行编程和优化，从而提升图形处理的效率和质量。
目前，多数显卡都采用了可编程管线架构。
三、现代显卡的并行计算架构随着计算需求的不断增长，现代显卡的核心架构也在不断地演进。
目前，大多数显卡采用了并行计算架构，也被称为流处理器架构。
并行计算架构将GPU的计算能力进行了进一步的提升。
它使用了大量的处理单元，每个处理单元可以同时处理多个计算任务，从而实现更高的并行计算性能。
与传统的图形处理架构相比，流处理器架构具有更高的灵活性和可编程性。
四、显卡核心架构的优化为了进一步提升显卡的性能，显卡的核心架构还进行了一系列的优化。
其中一项重要的优化是使用更快的内存技术。
显存的带宽和延迟对于显卡性能的影响非常大，因此采用更快的GDDR5X或者HBM2等内存技术可以提高显卡的数据传输速度和处理效率。
此外，显卡核心架构还在数据缓存、数据压缩和降低功耗等方面进行了优化，以提升显卡的整体性能和功耗效率。
教你认识显卡的基本结构（多图）
教你认识显卡的基本结构（多图）教你认识显卡的基本结构(多图)显⽰接⼝卡（Video card，Graphics card），⼜称为显⽰适配器（Video adapter），台湾与⾹港简称为显卡，是个⼈电脑最基本组成部分之⼀。
显卡的⽤途是将计算机系统所需要的显⽰信息进⾏转换驱动显⽰器，并向显⽰器提供⾏扫描信号，控制显⽰器的正确显⽰，是连接显⽰器和个⼈电脑主板的重要元件，是“⼈机对话”的重要设备之⼀。
显卡作为电脑主机⾥的⼀个重要组成部分，承担输出显⽰图形的任务，对于喜欢玩游戏和从事专业图形设计的⼈来说显卡⾮常重要。
显卡的基本结构1）GPU（类似于主板的CPU）全称是GraphicProcessingUnit，中⽂翻译为"图形处理器"。
NVIDIA公司在发布GeForce256图形处理芯⽚时⾸先提出的概念。
GPU使显卡减少了对CPU的依赖，并进⾏部分原本CPU的⼯作，尤其是在3D图形处理时。
GPU所采⽤的核⼼技术有硬件T&L(⼏何转换和光照处理)、⽴⽅环境材质贴图和顶点混合、纹理压缩和凹凸映射贴图、双重纹理四像素256位渲染引擎等，⽽硬件T&L技术可以说是GPU的标志。
GPU的⽣产主要由nVidia与ATI两家⼚商⽣产。
2）显存（类似于主板的内存）显⽰内存的简称。
顾名思义，其主要功能就是暂时将储存显⽰芯⽚要处理的数据和处理完毕的数据。
图形核⼼的性能愈强，需要的显存也就越多。
以前的显存主要是SDR的，容量也不⼤。
⽽现在市⾯上基本采⽤的都是DDR3规格的，在某些⾼端卡上更是采⽤了性能更为出⾊的DDR4或DDR5代内存。
显存主要由传统的内存制造商提供，⽐如三星、现代、Kingston等。
3）显卡bios（类似于主板的bios）显卡BIOS主要⽤于存放显⽰芯⽚与驱动程序之间的控制程序，另外还存有显⽰卡的型号、规格、⽣产⼚家及出⼚时间等信息。
打开计算机时，通过显⽰BIOS内的⼀段控制程序，将这些信息反馈到屏幕上。
graphics显卡
graphics显卡显卡（Graphics Card），也被称为图形处理器或显卡，是一种用于计算机的主板扩展卡，用来输出图像到显示器上。
它负责图形计算和图形渲染，对于游戏、图形设计和视频编辑等高性能图形应用程序尤为重要。
本文将探讨显卡的构成、工作原理和其在计算机中的重要性。
一、显卡的构成显卡由图形处理芯片、显存、散热器和接口组成。
其中，图形处理芯片是显卡的核心部件，负责图形处理和渲染。
显存是显卡用来存储图像数据的内存，其容量越大，显卡能够处理和显示的图像越多。
散热器是用来散热的部件，防止显卡在高负载下过热。
接口则用于将显卡与主板连接，常见的接口类型有PCI-E、AGP和PCI等。
二、显卡的工作原理显卡主要包括几个关键的技术：图像处理、图形渲染、图像输出和显示控制。
首先，图像处理芯片会接收来自CPU的图像数据，并根据图形算法对图像数据进行处理。
然后，处理后的图像数据会被存储到显存中，以便后续快速读取和显示。
接着，通过接口将处理后的图像数据输出到显示器上显示。
最后，显卡还负责控制显示器的刷新率和分辨率等参数，以提供更好的显示效果。
三、显卡在计算机中的重要性显卡在计算机中的重要性主要表现在以下几个方面：1. 图像处理能力：显卡可以通过其强大的图像处理能力，加快图形计算和图形渲染的速度，提供更流畅的游戏和应用体验。
2. 多显示功能：显卡可以支持多显示器连接，用户可以同时使用多个显示器，提高工作效率和使用体验。
3. 视频编辑和设计：显卡对于视频编辑和设计等图形密集型应用程序来说尤为重要，它可以提供高性能的图形处理能力，加快渲染速度，提高工作效率。
4. 虚拟现实：显卡可以提供高性能的图形处理能力，使得虚拟现实设备可以更好地呈现沉浸式的游戏和应用体验。
5. 机器学习和深度学习：随着人工智能的发展，显卡的并行运算能力得到了广泛的利用，可以加速机器学习和深度学习算法的训练和推理过程。
总结起来，显卡作为计算机的关键组件之一，对于图形计算、图形处理和图形渲染具有重要的作用。
显卡结构
8600/8500/8400能够独立解码H.264视频 从上图可以看出，H.264视频解码过程的四个步骤全部被 G84/86核心所包揽，因此CPU基本处于空闲状态
R600 Radeon HD 2900 XT采用80nm工艺 生产，最大功耗约215W，晶体管数量7亿个， 包含320个统一流处理器，像素处理能力每秒 约47.5 GigaPixels，另外还有16个纹理单元和 16个光栅化引擎，核心频率740MHz，浮点运 算能力475 GigaFLOPS；搭配显存为512MB GDDR3，频率1.65GHz，位宽512-bit，带宽 106GB/s；提供两个DVI-I接口，但可以通过转 接器支持HDMI输出，提供高清视频和5.1声道 音频。
显卡芯片主要厂商
NVIDIA（买了3Dfx） ATI SIS（吞并了Trident) VIA（收购了S3） 3Dlabs（由Creative控股） Matrox
显卡性能参数
显卡的级别（芯片核心代号）（生产工艺） 如nVidia的NV35→FX5900 （0.13） NV31→FX5600、NV34→FX5200 NV25→GeForce4 Ti（4200等） ATI的R380→Radeon 9800 （0.15) RV350→Radeon 9600 RV250→Radeon 9200
显存位宽— 一个被故意掩盖掉的重要指标 有很多消费者在购买显示卡时都只注意显示卡芯片和显 存大小，仿佛咬准这两个指标就等于选择到了一款好显卡， 就连一些DIY也只是再看看显存速度。其实显示卡还有个比 显存速度和显存大小更重要的指标——显存位宽。 随着显示卡处理芯片速度提高，显示卡芯片对显存带宽 的要求也越来越高，显存带宽成为整个显示系统的最大瓶颈。 显存带宽主要取决于显存速度、显存类型和显存位宽，而这 些指标中最重要的就是显存位宽，以至于有很多显示卡芯片 就是通过显存位宽来区别的，显存位宽缩水已经成为低档显 示卡中很普遍的问题。（128位缩为64位，性能下降25%）
简述显卡的基本组成结构
简述显卡的基本组成结构
显卡是计算机中的一个重要组件，它负责控制显示器的输出并处理图形数据。
显卡的基本组成结构包括以下几个部分：
1. 图形处理器（GPU）：GPU是显卡中最重要的部分，它负责进行图形数据的处理和计算。
它包含大量的处理单元和纹理单元，可以高效地并行处理图形数据。
2. 显存：显存是显卡中用于存储图形数据的内存，它可以快速地读取和写入数据。
显存的容量和带宽是影响显卡性能的重要因素。
3. 显卡接口：显卡接口是显卡和主板之间的连接接口，常见的接口有PCI Express（PCIe）和AGP（Accelerated Graphics Port）。
这些接口与主板上的槽口相对应，并通过插槽来连接显卡和主板。
4. 显示输出接口：显示输出接口是显卡与显示器之间的连接接口，常见的接口有HDMI、DisplayPort和DVI。
显卡可以通过这些接口向显示器发送图像信号。
5. 电源接口：显卡需要供电才能正常工作，因此它通常还配备有一个或多个电源接口，用于与电源连接。
6. 散热器和风扇：由于显卡在工作时会产生大量热量，因此显卡通常配备有散热器和风扇来散热。
这些散热器和风扇可以将热量从显卡上散发出去，确保显卡可以稳定运行。
总结起来，显卡的基本组成结构包括GPU、显存、显卡接口、显示输出接口、电源接口以及散热器和风扇。
这些组件共同协作，使得显卡能够处理和输出图形数据，并为用户提供高质量的图形显示。
显卡的组成
显卡的组成显卡是计算机中重要的组件之一，用于处理计算机图形显示的硬件装置。
它主要由五个组成部分组成：核心芯片、显存、散热器、电源接口和显示接口。
1. 核心芯片：核心芯片是显卡的重要部分，也是显卡的大脑，负责处理图形数据的计算和处理。
它由许多的晶体管和电路组成，控制着显卡的性能。
核心芯片一般由两个主要部分组成，即图形处理器（GPU）和显示控制器。
GPU是显卡最核心的组成部分，它包含了多个核心，能够同时进行多个图形数据的处理和计算。
显示控制器则负责将处理好的图形数据发送到显示器上展示。
2. 显存：显存是显卡用来存放图形数据的部分，类似于计算机中的内存。
显存有不同的规格和型号，容量一般从1GB到16GB不等。
显存容量的大小决定了显卡能够处理和存储的图形数据的多少。
显存的速度和带宽也是影响显卡性能的重要因素之一。
3. 散热器：显卡在运行过程中会产生大量的热量，为了保证显卡的稳定运行，需要有散热器来散热。
散热器一般由散热风扇和散热片组成，通过风扇将热量带走。
一些高性能显卡还会有散热背板，用来提高整体的散热效果。
散热器的高效散热能够保证显卡在长时间高负载运行下不会过热，从而提高显卡的稳定性和寿命。
4. 电源接口：显卡通常需要额外的电源供应，因此它会与电脑主板进行电源连接。
一般来说，显卡会有一个或多个8针或6针的电源接口，通过这些接口将电源与显卡连接。
电源接口的稳定供电能够保证显卡在运行时得到充足的电力，提供稳定的性能输出。
5. 显示接口：显示接口是连接显卡和显示器之间的接口。
常见的显示接口有VGA、DVI、HDMI和DisplayPort等。
这些接口可以传输图形数据和音频数据，并且可以支持不同分辨率和刷新率的显示。
根据不同的显示需求，使用合适的显示接口可以获得更好的图像质量和性能输出。
总之，显卡是计算机中负责处理和显示图形的硬件装置，其核心芯片、显存、散热器、电源接口和显示接口是构成显卡的重要组成部分，它们共同工作，确保显卡能够高效地处理图形数据并将其显示在显示器上。
显卡的结构
显卡的结构显卡是计算机主要的硬件组成部分之一，负责处理电脑的图像和视频输出。
显卡的结构一般包括芯片核心、显存、显示接口、散热系统等几个主要组成部分。
首先，显卡的核心组成部分是芯片核心。
芯片核心是显卡的主要计算单元，负责处理图形和影像数据的运算和处理。
它由数亿个晶体管组成，包括几何处理单元、纹理处理单元、像素处理单元等。
不同的显卡芯片核心的性能和规格各不相同，影响着显卡的性能和功能。
其次，显卡中还包含着显存。
显存是显卡用于存储图像和视频数据的内存，通过它可以提高电脑的图像处理速度。
显存有专门的显存控制器与芯片核心进行数据的读写和交换，以保证快速且稳定的数据传输。
随着技术的不断进步，显存的类型也发生了变化，目前主流的显存类型有GDDR5、GDDR6等。
再次，显卡还需要有合适的显示接口，用于连接显示器或投影仪。
常见的显示接口有VGA、DVI、HDMI、DisplayPort等。
这些接口通过传输显卡输出的视频信号，让用户能够在显示器上看到图像和视频。
同时，不同的接口有不同的分辨率和刷新率的限制，用户在选购时需要根据显示器的接口要求来选择合适的显卡。
最后，显卡还需要有散热系统，以保证显卡在工作时能够保持正常的温度。
由于显卡是电脑中主要的功耗设备之一，长时间工作容易产生大量的热量。
因此，显卡需要配备散热器和风扇等散热系统来散发热量，保持显卡温度在安全范围内。
一些高性能显卡还可能会采用液冷系统进行散热。
综上所述，显卡的结构主要包括芯片核心、显存、显示接口和散热系统等几个主要组成部分。
这些组成部分相互配合，共同完成图像和视频数据的处理和输出，为用户提供良好的视觉体验。
显卡的结构和工作原理及发展历史与现状
显卡的结构和工作原理及发展历史与现状一、显卡的基本结构1.线路板。
目前显卡的线路板一般采用的是6层或4层PCB线路板。
显卡的线路板是显卡载体，显卡上的所有元器件都是集成在这上面的，所以PCB板也影响着显卡的质量。
目前显卡主要采用黄色和绿色PCB 板，而蓝色、黑色、红色等也有出现，虽然颜色并不影响性能，但它们在一定程度上会影响到显卡出厂检验时的误差率。
显卡的下端有一组“金手指”（显卡接口），它可以插入主板上的显卡插槽，有ISA/PCI/AGP等规范。
为了让显卡更好地固定，显卡上需要有一块固定片；为了让显卡和显示器及电视等输入输出设备相连，各种信号输出输入接口也是必不可少的。
2.显示芯片：一般来说显卡上最大的芯片就是显示芯片，它往往被散热片和风扇遮住本来面目。
作为处理数据的核心部件，显示芯片可以说是显示卡上的CPU，一般的显示卡大多采用单芯片设计，而专业显卡则往往采用多个显示芯片，比如ATI RAGE MAXX和大名鼎鼎的3dfx Voodoo5系列显卡。
目前常见的显卡显示芯片主要有nVidia系列及ATI系列等等，如Geforce2 GTS，Geforce2 MX，Geforce3，ATI Radeon等。
显示芯片按照功能来说主要分为“2D”（如S3 64v+）“3D”(如3dfxVoodoo)和"2D+3D"（如Geforce MX）几种，目前流行的主要是2D+3D的显示芯片。
位（bit指的是显示芯片支持的显存数据宽度，较大的带宽可以使芯片在一个周期内传送更多的信息，从而提高显卡的性能。
现在流行的显示芯片多为128位和256位，也有一小部分64位芯片显卡。
“位”是显示芯片性能的一项重要指标，但我们并不能按照数字倍数简单判定速度差异。
RAMDAC（数/模转换器）RAMDAC作用是将显存中的数字信号转换成显示器能够识别的模拟信号，速度用“MHz”表示，速度越快，图像越稳定，它决定了显卡能够支持的最高刷新频率。
显卡简介演示
显卡简介演示汇报人：2023-12-12•显卡概述•显卡的工作原理•显卡的种类和特点目录•显卡的性能测试和优化•显卡的发展趋势和市场现状01显卡概述显卡的定义和作用显卡是计算机内部重要的组成部分，它负责处理图形数据，并将其转化为可以在屏幕上显示的图像。
作用显卡的作用是将计算机中的数字图形信号转换为可识别的模拟信号，以便在屏幕上显示图像。
它还提供了图形处理功能，如3D渲染、视频解码和游戏加速等。
散热器为了确保显卡的稳定运行，通常需要安装散热器来降低GPU和其他组件的温度。
GPU图形处理器（GPU）是显卡的核心部分，它负责处理图形数据。
GPU具有高计算能力和并行处理能力，可加速图形渲染和复杂计算任务。
显存显存是显卡的内存，它用于存储图形数据和其他临时数据。
显存的速度和容量对显卡的性能有很大影响。
接口显卡通常具有各种接口，如VGA、DVI、HDMI和DisplayPort等，用于连接显示器和其他外部设备。
显卡的组成结构显示核心显示核心是显卡的大脑，它决定了显卡的性能和功能。
常见的显示核心品牌包括NVIDIA、AMD 和Intel等。
核心频率核心频率是指GPU的时钟频率，它直接影响显卡的性能。
频率越高，性能越好。
DirectX支持DirectX是一种图形应用程序接口，它为开发者提供了在Windows操作系统上创建图形应用程序的工具。
显卡对DirectX的支持程度也影响了其性能。
显存容量显存容量对显卡的性能有很大影响。
一般来说，显存容量越大，显卡能够处理更复杂的图像和数据。
显卡的技术指标02显卡的工作原理显卡接收CPU发送的渲染指令，通过GPU进行图形渲染处理。
图形渲染光栅化输出显示将3D图形转换为2D图像，将渲染结果输出到帧缓冲区。
将帧缓冲区中的图像输出到显示器，实现图像显示。
030201显卡的渲染流程GPU拥有大量的计算单元，用于进行图形渲染和计算任务。
计算单元纹理单元负责处理图形的纹理贴图，增强图形的细节和视觉效果。
显卡长啥样
显卡长啥样显卡是计算机内部的一个重要组件，主要功能是负责图形和影像的处理和输出，使计算机能够正常显示图像。
它通常被安装在主机的扩展插槽上，是计算机图形显示的核心部件。
下面将详细介绍显卡的外观和主要组成部分。
显卡通常由以下主要部分组成：1. 显卡板：显卡板是显卡的主要部分，它通常是一个方形的电路板，外观类似一个扑克牌大小的卡片。
显卡板上有许多电子元件，包括显存、图形处理单元（GPU）、显卡芯片组、视频输出接口等，这些元件相互配合，完成图形和影像的处理和输出。
2. 散热器/风扇：由于显卡在工作过程中会产生大量热量，因此显卡通常会配备一块散热器或风扇来进行散热。
散热器通常由散热片和散热管组成，通过吸收显卡上产生的热量并将其散发到空气中，以保证显卡的正常工作温度。
3. 显存：显存是显卡存储图像和视频数据的地方。
显存的大小决定了显卡能够处理和存储的图像数据的容量。
目前市面上通常有2GB、4GB、6GB、8GB等不同大小的显存可供选择。
4. GPU：GPU是Graphics Processing Unit（图形处理单元）的简称，是显卡的核心组件。
GPU负责计算和处理图像和视频数据，包括图像解码、渲染、光照效果等。
GPU的性能直接影响着显卡的图形处理能力和性能。
5. 显示接口：显卡通常会配备多种视频输出接口，用于连接不同类型的显示设备。
常见的显示接口包括HDMI、DisplayPort、DVI等，用户可以根据自己的显示设备类型选择对应的视频输出接口进行连接。
6. 电源连接口：显卡一般会有一个6针或8针的电源接口，用于接收电源供给。
这是因为显卡工作时需要额外的能量供给，特别是高性能的显卡通常需要额外的电源连接来满足其高功耗要求。
总的来说，显卡是计算机中一个非常重要的组件，它负责处理和输出图像和影像数据，实现计算机的图形显示功能。
显卡通常包括显卡板、散热器/风扇、显存、GPU、显示接口和电源连接口等部分。
不同型号和品牌的显卡在外观和设计上可能有所不同，但大致采用类似的基本结构和组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显卡的结构、发展历史及发展现状
摘要：随着计算机技术和通讯技术的发展，人类步入了信息时代。
对生活在这样一个崭新的社会背景下的人们来说，“电脑”一词我们早已不再陌生，它已经悄悄地渗入了人类活动的各个领域。
而作为大学生的我们对电脑的构造有所认识与了解是必要的，本文对显卡进行部分的介绍。
显卡是目前大家最为关注的电脑配件之一了，他的性能好坏直接关系到显示性能的好坏及图像表现力的优劣等等。
回首看当今的显卡市场早已非当年群雄逐鹿的局面，昔日的老牌厂商随着时间地推移纷纷相继没落或死去，留下的只有记忆中的点点滴滴和怅然的落寞。
但是图形技术的不断革新，换来的是一次次的进步和不断攀越的性能高峰。
电脑是人们现在必不可少的电子产品，在产品琳琅满目的商场里，关乎电脑性能的显卡是我们在挑选电脑时很头疼的问题，而大多数人对显卡的了解很少，很多人是模棱两可，本文就显卡的结构、发展历史及发展现状做一番简要的描述。
希望大家看了对显卡有一定的了解。
显卡的主要部件包括:显示芯片，显示内存，RAMDAC等。
一般来说显卡上最大的芯片就是显示芯片，显示芯片的质量高低直接决定了显示卡的优劣，作为处理数据的核心部件，显示芯片可以说是显示卡上的CPU，一般的显示卡大多采用单芯片设计，而专业显卡则往往采用多个显示芯片。
由于3D浪潮席卷全球，很多厂家已经开始在非专业显卡上采用多芯片的制造技术，以求全面提高显卡速度和档次。
与系统主内存一样，显示内存同样也是用来进行数据存放的，不过储存的只是图像数据而已，我们都知道主内存容量越大，存储数据速度就越快，整机性能就越高。
同样道理，显存的大小也直接决定了显卡的整体性能，显存容量越大，分辨率就越高。
显示卡是系统必备的装置，它负责将CPU 送来的影像资料处理成显示器可以了解的格式，再送到显示屏上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来，显卡已经有了很大改进。
第一块显卡称为单色显示适配器，只能在黑色屏幕上显示绿色或白色文本。
而现在，新型显卡的最低标准是视频图形阵列，它能显示256种颜色。
通过像量子扩展图矩阵这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色。
根据二进制数据生成图像是一个很费力的过程。
为了生成三维图像，显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理(填充剩余的像素)。
此外，显卡还需添加明暗光线、纹理和颜色。
对于快节奏的游戏，电脑每秒钟必须执行此过程约60次。
如果没有显卡来执行必要的计算，则电脑将无法承担如此大的工作负荷。
显卡在完成工作的时候主要靠四个部件协调来完成工作，主板连接设备，用于传输数据和供电，处理器用于决定如何处理屏幕上的每个像素，内存用于存放有关每个像素的信息以及暂时存储已完成的图像，监视器连接设备便于我们查看最终结果。
显卡已经有了很多年的发展历史，它经历了长久的演进过程，也经历了多家公司的兴起与衰落。
从最初简单的显示功能到如今疯狂的3D速度，显卡的面貌可谓沧海桑田。
无论是
速度、画质，还是接口类型、视频功能，显卡在这十年里的革新甚至已经可以超越CPU。
了解显卡的发展历史对于理解这十年来的厂商们的疯狂竞争将会很有帮助，更是硬件爱好者必备的知识。
显卡早期称显示适配器，在“黑底白字”的DOS年代时，对显示的要求是极低的。
然而随着各种软件应用的普及，人们对于PC图形界面的需求越来越强烈，为此才出现了彩色显示。
最早的显示类型是EGA，只能认别出黑白两色。
早期使用8080、8088一直到80286都是使用这种类型的显示适配器，功能极为简单，一般集成16K显存，并不为人关注。
到了20286时，PC上出现了一些和图形相关的软件，开始有人在PC上设计一些图形，最早的就是CAD。
那时的程序员们为了自己闲暇的消遣也开始编写一些小游戏，或是移植一些游戏机上的Game到PC上来。
因此出现了一种四色适配器，能认别三元色和黑白。
当时这种适配器的效果是很差的，不过在当时这已经是一个大的进步了。
由于这是第一种彩色的显示适配器，所以称为CGA。
CGA时代对显卡的要求已经大幅度提高，但是当时的制作工艺仍然远远高于显卡芯片的需求，因此CGA显示适配器依旧整合在主板上，以一块单芯片的方式来实现。
VGA标准可谓是如今显示标准的雏形，我们的显卡也是从这一时代开始独立起来，成为真正意义上的显卡，而不仅仅是一块默默无闻的芯片。
最先的VGA标准可以现实16色，要求显卡具备512KB显存。
VGA时代的代表产品是Trident 8900/9000系列.
当今显卡市场的两大巨头——A TI和NVIDIA，是他们的坚忍不拔和勇于创新才推动了图形技术发展至今，并让人们对未来图形技术的发展高度充满期待。
没有竞争就没有发展，正是因为二者都不想被对方轻易超越，都不断完善和提高自身，才奠定了当今显卡市场两大巨头的地位，也才让图形技术有了目前的发展高度。
从2009到2010，以新一代的图形API ——DX11为中心，ATI与NVIDIA的你争我夺依然轮回式地继续，这边先发制人、提早半年发布DX11显卡抢得先机，那边就毫不示弱、蛰伏以待推出全新架构GF100予以回应。
目前显卡业的竞争也是日趋激烈，比起主板业来有过之而无不及。
国内的显卡市场相对更加混乱：国际大品牌不被认可，而本土的众多无能品牌却享有很高的知名度并且占据着很大的市场份额。
按照当前的市场份额依次是：Intel、ATI、nVidia、VIA（S3）、SIS、Matrox、XGI、3D Labs。
其中Intel、VIA（S3）、SIS主要生产集成芯片；ATI和nVidia以独立芯片为主，目前是市场上的主流；而Matrox和3D Labs则主要面向专业图形市场。
3dfx：或许这个名字对你来说比较陌生，但当年正是3dfx把我们从2D时代带到了3D时代，他的“巫毒”（V oodoo）系列显卡是无数玩家梦寐以求的，至今全球仍有相当多的“巫毒”迷。
3dfx的败笔在于固步自封，不肯把芯片卖给其他显卡厂商，这使得显卡成本居高不下，新品推出速度缓慢，导致他最终被nVidia收购。
不过3dfx的影响依然深远，目前在最新的显卡还应用到了3dfx的技术。
总而言之，如果你是一个3D游戏玩家，那么这个名字一定要记住——3dfx。
ATI：老牌显卡制造商，虽然在3D方面起步晚了一些，但他吸取了3dfx的教训，及时效仿nVidia开放了生产授权，自己则专注于芯片设计，现在他已经能和nVidia分庭抗礼了。
ATI的原厂显卡（实际上由蓝宝石代工）做工优异，画质出色，集成电视卡的All-in-Wonder 系列更是深受DIYer喜爱。
不过开放授权之后，原厂卡逐渐退出了中国大陆市场，只是在海外还有销售，现在留给我们的只有怀念了。
Matrox：中文名字是迈创，他的显卡一直以优异的2D画质著称。
在3D方面Matrox也曾经努力过：当年的G400率先引入了“环境凹凸贴图”的3D特效，但并没有获得广泛支持；2002年，Matrox又抢先推出了支持DirectX9.0的“幻日”（Parhelia）显卡，技术参数堪称豪华，但它的性能还不及ATI和nVidia的上一代产品，“幻日”最终只能沦为“幻影”。
目前Matrox仅仅在2D作图领域还保持着一些市场份额，已经很难得到广大玩家的青睐了。
在时代科技日益发展的环境下，显卡在一步一步的发展，演进。
电子产品淘汰得快，出新的也快，相信在显卡这些配件性能逐渐提高的情况下，给科学家的研究、人们的生活带来更多的便利。
