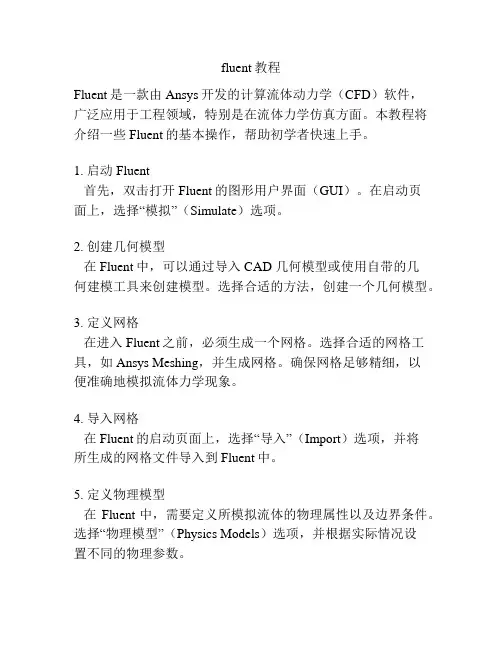

fluent教程Fluent是一款由Ansys开发的计算流体动力学（CFD）软件，广泛应用于工程领域，特别是在流体力学仿真方面。
本教程将介绍一些Fluent的基本操作，帮助初学者快速上手。
1. 启动Fluent首先，双击打开Fluent的图形用户界面（GUI）。
在启动页面上，选择“模拟”（Simulate）选项。
2. 创建几何模型在Fluent中，可以通过导入 CAD 几何模型或使用自带的几何建模工具来创建模型。
选择合适的方法，创建一个几何模型。
3. 定义网格在进入Fluent之前，必须生成一个网格。
选择合适的网格工具，如Ansys Meshing，并生成网格。
确保网格足够精细，以便准确地模拟流体力学现象。
4. 导入网格在Fluent的启动页面上，选择“导入”（Import）选项，并将所生成的网格文件导入到Fluent中。
5. 定义物理模型在Fluent中，需要定义所模拟流体的物理属性以及边界条件。
选择“物理模型”（Physics Models）选项，并根据实际情况设置不同的物理参数。
6. 设置边界条件在模型中，根据实际情况设置边界条件，如入口速度、出口压力等。
选择“边界条件”（Boundary Conditions）选项，并给出相应的数值或设置。
7. 定义求解器选项在Fluent中，可以选择不同的求解器来解决流体力学问题。
根据实际情况，在“求解器控制”（Solver Control）选项中选择一个合适的求解器，并设置相应的参数。
8. 运行仿真设置完所有的模型参数后，点击“计算”（Compute）选项，开始运行仿真。
等待仿真过程完成。
9. 后处理结果完成仿真后，可以进行结果的后处理，如流线图、压力分布图等。
选择“后处理”（Post-processing）选项，并根据需要选择相应的结果显示方式。
10. 分析结果在后处理过程中，可以进行结果的分析。
比较不同参数的变化，探索流体流动的特点等。
以上是使用Fluent进行流体力学仿真的基本流程。
FLUENT中文全教程500-750
解及精度）。
f的化学当量值的确定在下面讨论。
注：不应将中心点设得高于0.8或低于0.2。
Mixture Fraction Variance Points （混合分数变化量点）：为将要建立的查询表上的2f′的离散值的数量。
混合分数变化量点数应大体上为需要的s平均混合分数点数的一半。
因为通常沿查询表的2f′轴变化量比沿f轴s慢，因此需要低解。
Secondary Partial Fraction （次要部分分数）：包含与（可选的）次要部分分数相关的参数：Secondary Partial Fraction Points （次要部分分数点）：为将要建立的查询表上的p的离散值数量。
像“Fuel Mixture Fraction Points”，如果为一个sec二混合分数模型在PDF选项上（见14.3.3节）FLUENT将使用次要部分分数点计算PDF。
点数越大，给出的PDF分布越精确，单是计算时间越长。
Automatic Distribution （自动分布）：允许对次要部分分数及其变化量进行自动离散。
多数情况下推荐使用自动离散。
Distribution Center Point （分布中心点）（仅当“Automatic Distribution”不可用时才可用）：决定了p离散值的需要数目分布。
需要的点数将分sec布在中心点的任何一边，多数点集中在近中心地，少数点在端点上。
如果中心点定义为0.5（默认），值将在在范围内0均匀分布在0到1之间。
对一种氧化剂或非反应次要流，应保持该默认值。
对次要流，通常应在p的化学当量值的富边选择该值。
这将会在化学当量范围及以下——sec在该范围内，计算将更加关键，建立更多的点（因此，会有更好的解及精度）。
f的化学当量值的确定在下面讨论。
所以可用方程14.1-3决定secp的相应值。
注：不应将中心点设为高于0.8或低于0.2。
secEquilibrium Chemistry Model （平衡化学模型）：包括与平衡化学模型（见14.1.2节）相关的参数。
Fluent基础教程实例1
2 建模与网格划分
1、建立工程文件，Droplet.prj 2、建立角点及边线，A(-9.8,0)、B(9.8,0)、C(-9.8,4.9)、D(9.8,4.9)
C(-9.8,4.9) A(-9.8,0)
D(9.8,4.9) B(9.8,0)
2 建模与网格划分
3、建立边界，底边为Wall，其余边为Openwall
10、显示初始化结果
2
3
4
1
5
3 Fluent仿真计算与后处理
10、显示初始化结果
2
3
4
1
5
3 Fluent仿真计算与后处理
11、设置动画
5
4
2
3
6 1
3 Fluent仿真计算与后处理
12、设置迭代时长
2
3 1
4 计算结果
4 计算结果
7、设置主相和次相
1 2 3
3 Fluent仿真计算与后处理
7、设置主相和次相
1 2
3 4 5 设置表面张力
3 Fluent仿真计算与后处理
8、设置边界条件
右击，Type里选择Outflow
3 Fluent仿真计算与后处理
8、设置边界条件
右击，编辑
设置接触角
3 Fluent仿真计算与后处理
9、建立局部初始化区域
Fluent基础教程实例
实例1
1 问题描述
几何结构：
物理参数：
Gas Glycerin
密度kg/m3 1.204 1220
粘度Pa▪S 1.814e-5
0.116
表面张力N/m __
0.063
1 问题描述
学习内容： ➢ 二维网格绘制及Fluent计算过程 ➢ VOF计算气液两相流动 ➢ 局部区域初始化 ➢ 动画录制
FLUENT中文全教程
FLUEN教程赵玉新I、目录第一章、开始第二章、操作界面第三章、文件的读写第四章、单位系统第五章、读入和操作网格第六章、边界条件第七章、物理特性第八章、基本物理模型第九章、湍流模型第十章、辐射模型第十一章、化学输运与反应流第十二章、污染形成模型第十三章、相变模拟第十四章、多相流模型第十五章、动坐标系下的流动第十六章、解算器的使用第十七章、网格适应第十八章、数据显示与报告界面的产生第十九章、图形与可视化第二十章、Alphanumeric Reporting 第二十一章、流场函数定义第二十二章、并行处理第二十三章、自定义函数第二十四章、参考向导第二十五章、索引( Bibliograp)hy 第二十六章、命令索引II、如何使用该教程概述本教程主要介绍了FLUEN的使用，其中附带了相关的算例，从而能够使每一位使用者在学习的同时积累相关的经验。
本教程大致分以下四个部分：第一部分包括介绍信息、用户界面信息、文件输入输出、单位系统、网格、边界条件以及物理特性。
第二和第三部分包含物理模型，解以及网格适应的信息。
第四部分包括界面的生成、后处理、图形报告、并行处理、自定义函数以及FLUEN所使用的流场函数与变量的定义。
下面是各章的简略概括第一部分：z 开始使用：本章描述了FLUEN的计算能力以及它与其它程序的接口。
介绍了如何对具体的应用选择适当的解形式，并且概述了问题解决的大致步骤。
在本章中，我们给出了一个可以在你自己计算机上运行的简单的算例。
z 使用界面：本章描述了用户界面、文本界面以及在线帮助的使用方法。
同时也提供了远程处理与批处理的一些方法。
（请参考关于特定的文本界面命令的在线帮助）z 读写文件：本章描述了FLUENT以读写的文件以及硬拷贝文件。
z单位系统：本章描述了如何使用FLUENTS提供的标准与自定义单位系统。
z 读和操纵网格：本章描述了各种各样的计算网格来源，并解释了如何获取关于网格的诊断信息，以及通过尺度化（scale、分区（partition等方法对网格的修改。
FLUENT中文全教程
FLUENT中文全教程1.FLUENT简介2.安装和启动FLUENT3.建立几何模型在FLUENT中，可以使用多种方法来建立几何模型，包括导入现有的CAD文件、绘制单个几何体或使用几何建模工具。
建立几何模型时，应注意几何的准确性和合理性。
4.网格生成几何模型建立好后，需要生成网格。
FLUENT提供了多种网格生成工具，可以根据需要选择合适的方法。
生成的网格应该具有一定的精度和合适的网格尺寸，以确保计算结果的准确性。
5.设置物理模型在开始计算之前，需要设置相应的物理模型。
FLUENT支持多种物理模型，包括流体流动、传热、化学反应等。
根据实际问题选择合适的物理模型，并进行相应的设定。
6.边界条件在FLUENT中，需要为模型的各个边界设置适当的边界条件。
边界条件描述了流体在该边界上的运动规律和特性。
根据实际问题选择合适的边界条件，并进行相应的设定。
7.数值求解器数值求解器是FLUENT中的核心组件，用于求解流体流动、传热和化学反应等方程。
FLUENT提供了多种数值求解器，可以根据问题类型和计算精度选择合适的求解器。
8.设置求解控制参数在开始求解之前，需要设置一些求解控制参数，包括迭代次数、收敛准则和时间步长等。
这些参数的设定直接影响到求解的精度和计算效率。
9.运行计算所有设置和参数设定完成后，可以开始运行计算。
FLUENT会自动根据设置进行迭代计算，直到满足设定的收敛准则为止。
计算时间的长短取决于模型的复杂程度和计算机性能。
10.结果分析计算完成后，可以对计算结果进行分析和后处理。
FLUENT提供了丰富的后处理工具，可以可视化流场、温度场和压力场等信息，并进行数据提取和报告生成。
11.优化和改进根据分析结果，可以对模型进行优化和改进。
可以调整边界条件、网格密度和物理模型等，进一步提高计算精度和计算效率。
12.汇报和展示最后，根据实际需要，可以将计算结果进行汇报和展示。
可以生成图片、动画和报告，以便更好地与他人交流和分享。
FLUENT中文全教程
P6计划你的CFD分析当你决定使FLUENT 解决某一问题时，首先要考虑如下几点问题：定义模型目标：从CFD 模型中需要得到什么样的结果？从模型中需要得到什么样的精度；选择计算模型：你将如何隔绝所需要模拟的物理系统，计算区域的起点和终点是什么？在模型的边界处使用什么样的边界条件？二维问题还是三维问题？什么样的网格拓扑结构适合解决问题？物理模型的选取：无粘，层流还湍流？定常还是非定常？可压流还是不可压流？是否需要应用其它的物理模型？确定解的程序：问题可否简化？是否使用缺省的解的格式与参数值？采用哪种解格式可以加速收敛？使用多重网格计算机的内存是否够用？得到收敛解需要多久的时间？在使用CFD 分析之前详细考虑这些问题，对你的模拟来说是很有意义的。
当你计划一个CFD 工程时，请利用提供给FLUENT 使用者的技术支持。
.解决问题的步骤确定所解决问题的特征之后，你需要以下几个基本的步骤来解决问题：1．创建网格.2．运行合适的解算器：2D、3D、2DDP、3DDP。
3．输入网格4．检查网格5．选择解的格式6．选择需要解的基本方程：层流还是湍流（无粘）、化学组分还是化学反应、热传导模型等7．确定所需要的附加模型：风扇，热交换，多孔介质等。
8．.指定材料物理性质8．指定边界条件9．调节解的控制参数10．初始化流场11．计算解12．检查结果13．保存结果14．必要的话，细化网格，改变数值和物理模型。
P14网格检查是最容易出的问题是网格体积为负数。
如果最小体积是负数你就需要修复网格以减少解域的非物理离散。
你可以在Adapt 下拉菜单中选中Iso-Value...来确定问题之所在，其它关于网格检查的信息请参阅“网格检查”一章。
P84数值耗散多维条件下主要的误差来源就是数值耗散又被称为虚假耗散（之所以被称为虚假的，是因为耗散并不是真实现象，而是它和真实耗散系数影响流动的方式很类似）。
关于数值耗散有如下几点：1. 当真实耗散很小时，即对流占主导地位时，数值耗散是显而易见的。
FLUENT中文全教程
FLUENT 教程赵玉新I、目录第一章、开始第二章、操作界面第三章、文件的读写第四章、单位系统第五章、读入和操作网格第六章、边界条件第七章、物理特性第八章、基本物理模型第九章、湍流模型第十章、辐射模型第十一章、化学输运与反应流第十二章、污染形成模型第十三章、相变模拟第十四章、多相流模型第十五章、动坐标系下的流动第十六章、解算器的使用第十七章、网格适应第十八章、数据显示与报告界面的产生第十九章、图形与可视化第二十章、Alphanumeric Reporting第二十一章、流场函数定义第二十二章、并行处理第二十三章、自定义函数第二十四章、参考向导第二十五章、索引（Bibliography）第二十六章、命令索引II、如何使用该教程概述本教程主要介绍了FLUENT 的使用，其中附带了相关的算例，从而能够使每一位使用者在学习的同时积累相关的经验。
本教程大致分以下四个部分：第一部分包括介绍信息、用户界面信息、文件输入输出、单位系统、网格、边界条件以及物理特性。
第二和第三部分包含物理模型，解以及网格适应的信息。
第四部分包括界面的生成、后处理、图形报告、并行处理、自定义函数以及FLUENT 所使用的流场函数与变量的定义。
下面是各章的简略概括第一部分：z开始使用：本章描述了FLUENT 的计算能力以及它与其它程序的接口。
介绍了如何对具体的应用选择适当的解形式，并且概述了问题解决的大致步骤。
在本章中，我们给出了一个可以在你自己计算机上运行的简单的算例。
z使用界面：本章描述了用户界面、文本界面以及在线帮助的使用方法。
同时也提供了远程处理与批处理的一些方法。
（请参考关于特定的文本界面命令的在线帮助）z读写文件：本章描述了FLUENT 可以读写的文件以及硬拷贝文件。
z单位系统：本章描述了如何使用FLUENT 所提供的标准与自定义单位系统。
z读和操纵网格：本章描述了各种各样的计算网格来源，并解释了如何获取关于网格的诊断信息，以及通过尺度化（scale）、分区（partition）等方法对网格的修改。
FLUENT教程--20-27章
20.通用多相流模型（General Multiphase Models）本章讨论了在FLUENT中可用的通用的多相流模型。
第18章提供了多相流模型的简要介绍。
第19章讨论了Lagrangian离散相模型，第21章讲述了FLUENT中的凝固和熔化模型。
20.1选择通用多相流模型（Choosing a General Multiphase Model）20.2VOF模型(Volume of Fluid(VOF)Model)20.3混合模型(Mixture Model)20.4欧拉模型(Eulerian Model)20.5气穴影响(Cavity Effects)20.6设置通用多相流问题(Setting Up a General Multiphase Problem)20.7通用多相流问题求解策略(Solution Strategies for General Multiphase Problems)20.8通用多相流问题后处理(Postprocessing for General Multiphase Problems)20.1选择通用的多相流模型（Choosing a General Multiphase Model）正如在Section 18.4中讨论过的，VOF模型适合于分层的或自由表面流，而mixture和Eulerian 模型适合于流动中有相混合或分离，或者分散相的volume fraction超过10%的情形。
（流动中分散相的volume fraction小于或等于10%时可使用第19章讨论过的离散相模型）。
为了在mixture模型和Eulerian模型之间作出选择，除了Section18.4中详细的指导外，你还应考虑以下几点：★ 如果分散相有着宽广的分布，mixture模型是最可取的。
如果分散相只集中在区域的一部分，你应当使用Eulerian模型。
★ 如果应用于你的系统的相间曳力规律是可利用的（either within FLUENT or through a user-defined function），Eulerian模型通常比mixture模型能给出更精确的结果。
