基于BIM技术的工厂化预制加工技术
基于BIM的机电工程数字化预制加工
文 明施 工 。 ５ ． ５ 社 会 效 益
果 ，并不 断深入 ，必将 引领建筑机 电
行业的发展。
以有效组织多岗位合作 ，采用基－ ｔ － － Ｂ Ｉ Ｍ ￣建 筑工厂化 管理 系统 实现 了设计 、加工、仓储 、现场安装的协 同工作 。
关键词 ：机 电工程 数字化 预制 协 同工作 Ｂ Ｉ Ｍ 二 维码
文 章 编 号 ：１ ０ ０ ２ － ３ ６ ０ ７（ ２ ０ １ ５ ） ０ ８ — ０ ０ ５ ７ — ０ ４
成预制 ，然后根 据施工进 度计 划逐步 和 施 工 履 约 ，机 电 安 装 标 准 化 及 工 厂
建筑行业得 到了空前发展 。 传统 “ 人 海 配送到现场 进行组合装配 安装 ，工厂 化 预 制 加 工 模 式 势 在 必 行 。 中 建 三 局 战术 ”式 的建筑生产 组织方式 ，因其 化预制技术 已经 达到 了很 高水 平。在
作业效率 普遍低下 、原材料消耗大 、
程建设 中，管道工厂化预 制技 术已得 求 ，目前预制加 工厂的产 品主要有 ：
环境污 染等问题愈发严 重。这种现场 到广泛应用 。民用建筑 中风 管 、成 品 风 管 （ 包括Ｖ Ａ Ｖ 空调用 的螺旋椭 圆风
施工 、现 场砌筑 、人 随项 目走的 习惯 支 吊架 的工 厂化 预制在广 东沿 海省市 管 ）、Ｃ型钢 支架 、预 制构 件 、预 制
性做法 ，已经不符合 当今世界 “ 节能 也得到 了较好 的推广。但 民用建筑机 泵组 、预制管组等 。数字化预 制加 工
减碳 ” “ 绿 色环保 ”的发展要求 。同 电管道工厂化预 制技术 的应 用 尚处于 厂的设备 基本配置如表１ 所示。预制加 时 ，由于 传 统 、粗放 的产 业 经 营 方 发展 阶段 ，有待进一步探索和推广。 式导致 的高成本 、低效 率也极大地影 响 了建筑企 业 的盈利 能力 ，使建筑行
武汉英特宜家项目基于BIM的工厂化预制加工系统（BIM-FC）简介[权威资料]
![武汉英特宜家项目基于BIM的工厂化预制加工系统（BIM-FC）简介[权威资料]](https://img.taocdn.com/s3/m/70d7e5e0951ea76e58fafab069dc5022aaea4617.png)

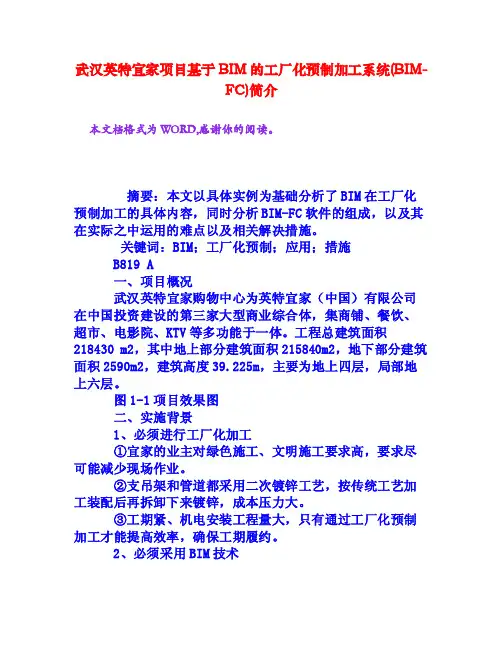

武汉英特宜家项目基于BIM的工厂化预制加工系统(BIM-FC)简介本文档格式为WORD,感谢你的阅读。
摘要：本文以具体实例为基础分析了BIM在工厂化预制加工的具体内容，同时分析BIM-FC软件的组成，以及其在实际之中运用的难点以及相关解决措施。
关键词：BIM；工厂化预制；应用；措施B819 A一、项目概况武汉英特宜家购物中心为英特宜家（中国）有限公司在中国投资建设的第三家大型商业综合体，集商铺、餐饮、超市、电影院、KTV等多功能于一体。
工程总建筑面积218430 m2，其中地上部分建筑面积215840m2，地下部分建筑面积2590m2，建筑高度39.225m，主要为地上四层，局部地上六层。
图1-1项目效果图二、实施背景1、必须进行工厂化加工①宜家的业主对绿色施工、文明施工要求高，要求尽可能减少现场作业。
②支吊架和管道都采用二次镀锌工艺，按传统工艺加工装配后再拆卸下来镀锌，成本压力大。
③工期紧、机电安装工程量大，只有通过工厂化预制加工才能提高效率，确保工期履约。
2、必须采用BIM技术①只有通过BIM技术，才能精确定位空间关系，使工厂化预制加工成为可能。
②只有通过BIM技术中，才能得到预制构件的精确尺寸；三、应用内容1、应用BIM-FC来分解构件、支架设计、管组设计。
图2-1管组拼装完成后的详细三维模型图2-2料表清单2、通过BIM的模拟空间关系，定位管道与管道、管道与建筑、管道与结构的关系。
图2-3项目三维视图3、应用BIM-FC，有效组织设计、加工、物流、仓储、装配的动态工程。
在BIM-FC平台中，用不同的颜色标识来区别构件处于哪个阶段。
图2-4中绿色背景部分表示已经设计完成的预制管段。
图2-4管道划分及状态标识4、BIM-FC在设计工程中，以平面设计操作为主，操作简洁方便。
另开设一个三维窗口查看，确保所见即所得来进行可视化的设计。
图2-5管组框架设计四、BIM-FC软件1、软件架构本系统的整体架构是C/S(Client/Server)架构，C/S 架构能够充分利用客户端的硬件资源，客户端的响应速度快，从而能够有效的胜任深化设计的工作。
分析BIM技术与工厂化预制加工技术结合应用
道 预 制 加 工 方 式 ，拟 加 深 管 道 预 制 加 工 的 工 厂 化
程度进一 步提高管 道预制加工的精 度。
１ 、ＢＩ Ｍ— Ｆ Ｃ 软件介绍及关键技术
Ｂ Ｉ Ｍ 技 术是 建筑 行业 中一 项重 要数 字化 技 术 ，贯穿建筑整个 生命周期 ，通过将其与 工厂化 预 制 加工 技术 结合 使用 ，逐 渐发 展形 成 Ｂ ｌ Ｍ— Ｆ Ｃ技 术 ，能够 有效提 高施工效 率，同时 还能提
高 建 筑 机 电 工 程 产 品 质 量 ，在 建 筑工 程 设 计 、建
置， 避免管线之 间出现冲突 ， 保证施工的顺利进行。 ２ ． ３在构件 生产过程 中的应用 Ｂ １ Ｍ— Ｆ Ｃ 技术在 构件生 产过程 中的应 用主 要体现在 四个方面 。第一 ，对构件 加工材料进行 管理 ， 根据生 产需求 ，制定科学的材料采购计划 ，
存’ 睛况 ，使 加工人员做好加工 准备。第四 ，对不
同构架类 型进行标注 ，协调项 目施工各个部 门之
间 的 关 系 ， 根据 工 程 建 设 需 求 ，保 证 构 件 的 及 时
【 关键词 】Ｂ Ｉ ＭＪ 技术 ；工厂 预制加工技术
ＢＩ Ｍ— Ｆ Ｃ 技 术 ；应 用
程 项 目的各项数 据、参数、状态 以及工程 各环节
【 摘要 】建筑工程 项目具有投资大 、耗能高 、
建设周期长等特 点，并且还容易对环境造成污 染，破坏生态平衡 ，在很大程度了阻碍了建筑 行业的可持续 发展 。为了协调建筑工程建设与
生 态 环 境 之 间 的 关 系 ， 保 证 可 持 续 发 展 的 实 现 ， 人 们 提 出 了 Ｂｌ Ｍ 技 术 ，经 过 不 断 发 展 、
供应 ，并对 构件 运输情况进行监 测 ，对供应计划 做出适当调整 。
BIM技术在预制装配式建筑施工中的运用
BIM技术在预制装配式建筑施工中的运用

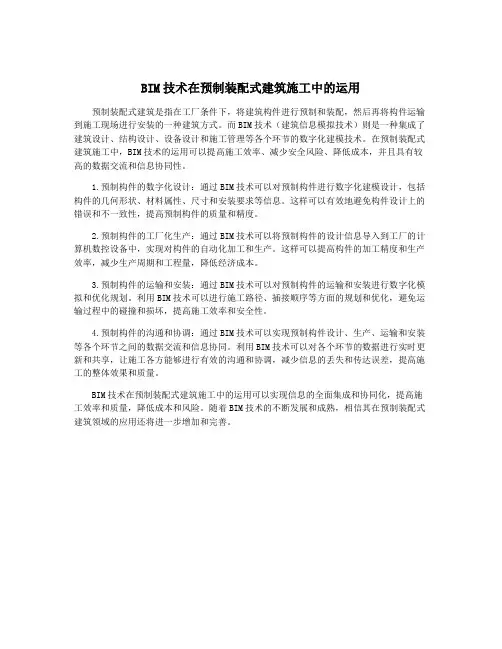

预制装配式建筑是指在工厂条件下，将建筑构件进行预制和装配，然后再将构件运输到施工现场进行安装的一种建筑方式。
而BIM技术（建筑信息模拟技术）则是一种集成了建筑设计、结构设计、设备设计和施工管理等各个环节的数字化建模技术。
在预制装配式建筑施工中，BIM技术的运用可以提高施工效率、减少安全风险、降低成本，并且具有较高的数据交流和信息协同性。
1.预制构件的数字化设计：通过BIM技术可以对预制构件进行数字化建模设计，包括构件的几何形状、材料属性、尺寸和安装要求等信息。
这样可以有效地避免构件设计上的错误和不一致性，提高预制构件的质量和精度。
2.预制构件的工厂化生产：通过BIM技术可以将预制构件的设计信息导入到工厂的计算机数控设备中，实现对构件的自动化加工和生产。
这样可以提高构件的加工精度和生产效率，减少生产周期和工程量，降低经济成本。
3.预制构件的运输和安装：通过BIM技术可以对预制构件的运输和安装进行数字化模拟和优化规划。
利用BIM技术可以进行施工路径、插接顺序等方面的规划和优化，避免运输过程中的碰撞和损坏，提高施工效率和安全性。
4.预制构件的沟通和协调：通过BIM技术可以实现预制构件设计、生产、运输和安装等各个环节之间的数据交流和信息协同。
利用BIM技术可以对各个环节的数据进行实时更新和共享，让施工各方能够进行有效的沟通和协调，减少信息的丢失和传达误差，提高施工的整体效果和质量。
BIM技术在预制装配式建筑施工中的运用可以实现信息的全面集成和协同化，提高施工效率和质量，降低成本和风险。
随着BIM技术的不断发展和成熟，相信其在预制装配式建筑领域的应用还将进一步增加和完善。
基于BIM技术的工厂化预制加工技术

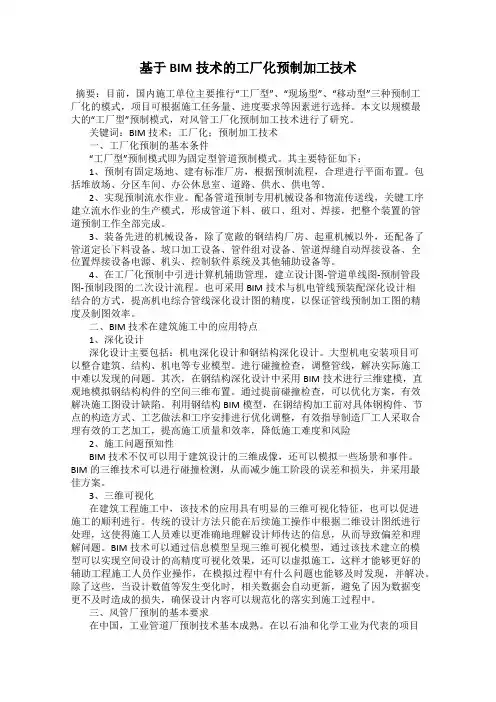

基于BIM技术的工厂化预制加工技术摘要：目前，国内施工单位主要推行“工厂型”、“现场型”、“移动型”三种预制工厂化的模式，项目可根据施工任务量、进度要求等因素进行选择。
本文以规模最大的“工厂型”预制模式，对风管工厂化预制加工技术进行了研究。
关键词：BIM技术；工厂化；预制加工技术一、工厂化预制的基本条件“工厂型”预制模式即为固定型管道预制模式。
其主要特征如下：1、预制有固定场地、建有标准厂房，根据预制流程，合理进行平面布置。
包括堆放场、分区车间、办公休息室、道路、供水、供电等。
2、实现预制流水作业。
配备管道预制专用机械设备和物流传送线，关键工序建立流水作业的生产模式，形成管道下料、破口、组对、焊接，把整个装置的管道预制工作全部完成。
3、装备先进的机械设备，除了宽敞的钢结构厂房、起重机械以外，还配备了管道定长下料设备、坡口加工设备、管件组对设备、管道焊缝自动焊接设备、全位置焊接设备电源、机头、控制软件系统及其他辅助设备等。
4、在工厂化预制中引进计算机辅助管理，建立设计图-管道单线图-预制管段图-预制段图的二次设计流程。
也可采用BIM技术与机电管线预装配深化设计相结合的方式，提高机电综合管线深化设计图的精度，以保证管线预制加工图的精度及制图效率。
二、BIM技术在建筑施工中的应用特点1、深化设计深化设计主要包括：机电深化设计和钢结构深化设计。
大型机电安装项目可以整合建筑、结构、机电等专业模型。
进行碰撞检查，调整管线，解决实际施工中难以发现的问题。
其次，在钢结构深化设计中采用BIM技术进行三维建模，直观地模拟钢结构构件的空间三维布置。
通过提前碰撞检查，可以优化方案，有效解决施工图设计缺陷。
利用钢结构BIM模型，在钢结构加工前对具体钢构件、节点的构造方式、工艺做法和工序安排进行优化调整，有效指导制造厂工人采取合理有效的工艺加工，提高施工质量和效率，降低施工难度和风险2、施工问题预知性BIM技术不仅可以用于建筑设计的三维成像，还可以模拟一些场景和事件。
BIM和机电管线及设备工厂化预制技术应用与创新实践
BIM 和机电管线及设备工厂化预制技术应用与创新实践摘要：以成都龙湖滨江天街广场、南通脉络数据中心项目为背景，主要介绍BIM技术综合应用和机电管线与设备工厂化预制技术实施情况，并依托二维码技术进行工厂化预制加工安装及信息化管理，为公司改变传统安装作业方式，实现建筑安装产业转型升级，增强创新能力，推动装配式建筑发展打下基础。
笔者就应用新技术与技术创新及施工实践过程进行总结与同行们作些交流分享，以便更好地向建筑安装装配化建造方式转变作些努力。
关键词：BIM技术；模块化建造；工厂化预制；装配式施工1.前言《建筑业10项新技术（2017版）》中的推广应用 BIM和机电管线及设备工厂化预制这二项技术，此二项技术的释语是要求对建筑给排水、采暖、电气、智能化、通风与空调等专业设施，通过BIM技术按照模块化、集成化的思想，从设计、生产到安装和调试深度结合集成，并以这种技术对机电进行工厂化流水线制作加工生产，促使建筑机电施工装配化[1]。
这不仅提高了工作效率和质量管理水平，还降低建筑机电工程安装的人工投入和企业对技术工人依赖，节约了现场加工场地，缩短工期，减少污染和材料损耗，安全生产更有保障，从而实现建筑机电安装全过程绿色施工，这也是我们机电工程安装未来发展的方向之一。
工厂化预制技术是利用BIM技术，以建立机电专业三维模型为基础，并进行碰撞检查与调整和优化，进行分段与集成设计成组件或模块，再生成所需要的平剖面图、节点详图及加工制作图等，然后采用机械坡口、自动焊接等加工设备，使系统整个工厂化预制形成流水线作业。
同时利用二维码标识系统，实现预制安装全过程、全方位的信息化管理。
在建筑工程中设备机房较多，机房机电设备采用模块化设计，使水泵、制冷机组等设备形成模块化半成品体系，方便于运输，由传统施工现场放样、加工焊接连接作业方式转变为装配式安装施工[2,3]。
1.工程概况2.1项目一成都龙湖滨江天街广场项目，地下三层、地下二层为车库，地下一层至六层为自持商业，塔楼分别为：LOFT、SOHO及酒店，总建筑面积：约326719m2，其中裙楼商业约148537m2，地下室部分约87387m2，塔楼约90795 m2，商业地上六层，建筑高度为38.0m；1-1塔楼33层，建筑高度为：145.9m；1-2塔楼40层，建筑高度为：155.3m 。
基于BIM技术的工厂化预制加工技术
在工厂加工过程中，对于标准节长度的确定是根据材料 判定的，但在实际预制过程中，会有短管以及超长管等非标节 的预制加工。加工预制过程中，短管长度不可短于 200mm。 超长管的预制主要为保证一节管段能完全通过洞口，避免人 工现场安装的不便。
3 具体案例分析
在某金融中心项目施工过程中，对其风管预制加工工作
加工厂的采购有着自己的独特的渠道，无论是在选择材 料，还是对于尺寸和厚度的要求上，都不尽相同。根据国家的 标准，风管的尺寸有着以下几个方面要求：第一，金属板质和 不锈钢风管要符合国家标准，通风管道需要机制风管。如加 固方法、支架距离及安装；第二，镀锌钢板通风管道需要根据 最少厚度完成；第三，不锈钢板排风管道需要根据相应规格最 少厚度制定。
关键词：BIM 技术；工厂化预制；加工
1 引言
研究表明，建筑信息建模（BIM）技术有助于改善机电安 装行业的生产效率和施工质量。BIM 技术的应用可以提升图 纸的精确度，常规情况下，先采取 BIM 技术加深设计，其次深 化设计结果的建筑模型，以产生预制的加工图和列表，根据图 纸开展预制加工工作。工厂预制必须做好，管道前整合和现 场的具体匹配是工厂预制的关键。如果工厂预制完成，预制 半成品在发现与实际情况不符之前未送到现场。预制是没有 意义的，因此，需要充分考虑前期的管线布置和现场核对工 作，这也是工厂化预制的关键。本文综合以上考量，对风管工 厂化预制加工技术进行了研究。
2 风管预制加工过程 2.1 建筑信息建模（BIM）前期技术处理
从拿到 BIM 模型到预制分段指导施工，每一个环节都有 相关的操作人员，他们之间需要密切的配合。某一环节的疏 漏会对其他环节产生影响，导致加工之后的风管不能满足现 场要求，甚至会造成材料和人工的浪费，使得风管的加工失去 意义。
基于BIM的风管工厂化预制施工技术
施工技术
Doors & Windows
分段时采用的手段是基于 AutoCAD 软件来进行，在其界 面上输入 DIVIDE 划分或者 MEASURE 测量等命令实现分段工 作。对于非标准节的划分，则需要人工手动进行调整。
③料单：需要明确风管直管管段清单（包括系统编号、管 道名称、数量、连接方式、铁皮厚度和加固孔数等数据）和风管 异形件清单（包括系统编号、名称、板厚度、规格、长度等）。
④其次准备布料，布料是通过软件将物料清单转换为镀 锌铁原料，对于可用于机器装配的数据，管道的结构可以通过 布料软件完成。除此之外，还可以辅助以风管分段工作。
⑤最后执行文件，其格式为 txt。除了以上这些基础步骤 之外，还要在输入数据之后进行机器操作。同时还应该辅助 一 部 分 人 工 的 操 作 方 法 ，才 能 最 终 完 成 预 制 化 产 品 的 生 产 。 对于异形件来说，分段的过程中要确定实际尺寸，从而满足现 场的施工要求。管道工厂化的优势十分明显，既可以可以不 受现场条件的制约，又能不受天气的影响。利用最先进的设 备提高生产力，有利于资源共享。BIM 预制过程很困难，尽管 我们的施工经验弥补了这一点。BIM 加深了图纸的不足，但仍 需要大量的人工工作才能进行现场测量和实时测量。在未
2 风管厂预制的基本要求
在中国，工业管道厂预制技术基本成熟。在以石油和化 学工业为代表的项目建设中，管道工厂预制技术已被广泛使 用。但在民用建筑电气和机械工程中，管道工厂预制技术的 应用仍处于发展的初级阶段，需要进一步探索和推广。BIM 技 术与工厂预制加工和现场组合安装相结合，可以提高机电安 装行业的生产效率和施工质量。例如：用于机电工程的矩形 管 道 包 括 带 角 钢 的 法 兰 管 道 ，普 通 板 法 兰 管 道 ，德 国 法 兰 管 等。这些管道都可以采取预制，有关预制需要满足的条件有 以下几点：①用于工厂化的风管必须是可以进行标准化。所 谓的标准，即长度相同、尺寸相同等等；②第二个要具备的条 件是能够进行批量化。所谓批量化的产生，是在人工多次重 复工作的基础上科技的进步的体现。批量化生产多是由机器 完成，它的质量相对与人工处理而言，相对较高，且误差较小， 有助于提高生产力。
基于BIM的风管工厂化预制施工技术
基于BIM的风管工厂化预制施工技术摘要：风管预制加工的出现，可以缓解工作面不具备带来的施工工期的压缩的情况，是一种均衡施工的前置思维。
风管工厂化采取BIM技术进行管段分节、布料、生成料单，交付风管加工设备流水线生产标准化的风管半成品，如L形板，工艺质量得以充分保障，流水线的制作也是生产率的提升。
结合具体工程实例，阐述了具体的实施方法。
关键词：风管；预制加工；建筑信息模型；工厂化；方法1 前言近年来机电安装行业风管安装技术随着BIM技术的应用在预制加工图的精确度上大大提高，逐渐利用数字化数据模型实现了制造方法的工厂化、自动化。
首先用BIM技术进行深化设计，用深化设计的成果施工模型制作出预制加工图及清单，再根据预制加工图及清单进行预制加工，最后将预制件运到现场根据施工模型的定位进行组合安装。
BIM技术结合工厂化预制加工和现场组合安装能够提高机电安装行业的生产效率和施工质量。
近年来机电安装行业风管安装技术随着BIM技术的应用在预制加工图的精确度上大大提高，逐渐利用数字化数据模型实现了制造方法的工厂化、自动化。
首先用BIM技术进行深化设计，用深化设计的成果施工模型制作出预制加工图及清单，再根据预制加工图及清单进行预制加工，最后将预制件运到现场根据施工模型的定位进行组合安装。
BIM技术结合工厂化预制加工和现场组合安装能够提高机电安装行业的生产效率和施工质量。
2 风管工厂化预制基本要求机电工程所用矩形风管有角钢法兰风管、共板法兰风管、共板法兰风管、德国法兰风管等，均可采用预制，可包含直管段、弯头、三通、小大头、天圆地方等形式。
采取风管工厂化预制必须满足一定条件才能实现，具体有:1)可标准模块化。
预制件采用机器化生产，需要模块具有一定的标准性，比如相同长度直管段、相同规格的管件、进出口相同规格的短管、同规格的天圆地方等等。
2)可批量化。
机器的批量化生产在一定程度上必定优于人工的重复操作，质量也必定得以保证，生产率也会提升。
分析BIM技术与工厂化预制加工技术结合应用
分析BIM技术与工厂化预制加工技术结合应用建筑工程项目具有投资大、耗能高、建设周期长等特点，并且还容易对环境造成污染，破坏生态平衡，在很大程度了阻碍了建筑行业的可持续发展。
为了协调建筑工程建设与生态环境之间的关系，保证可持续发展的实现，人们提出了BIM技术，经过不断发展、改进，逐渐形成了BIM技术与工厂预制加工技术相结合的BIM-FC技术，在建筑设计与建设中发挥着越来越重要的作用。
本文介绍了BIM-FC软件构架及关键技术，对其具体应用进行了分析，希望能够起到借鉴作用。
BIM技术是信息化建筑技术的核心，而工厂化预制加工将是未来机电安装行业的趋势。
以平安金融中心为例，从BIM技术的深化技术阶段开始，将工厂化预制加工理念衔接进去，为风管预制加工工厂化提供了一个很好的范本。
标签：BIMJ技术；工厂预制加工技术；BIM-FC技术；应用BIM技术是一种应用于工程设计建设管理的数据化工具，其根本含义是借助于信息技术，通过构建模型并进行计算、分析，将工程项目转化为模型，将工程项目所有数据以及参数更加直观的呈现出来。
通过应用BIM技术，能够为工作人员提供全面、准确的工程资料，帮助工作人员制定更加科学的工程设计方案，并对施工过程进行协调管理，加强不同部门之间的合作，完成高质量工程项目的建设，茌现代化建筑工程建设中发挥着重要作用。
为了迎合绿色施工的需要，近年来我国机电安装行业不断引进国外的先进技术，并在工艺流程上加以改进风管、电气母线、桥架等基本实现工厂化预制、现场安装，但预制化程度与土建、钢结构、玻璃幕墙等行业相比差距还很大，特别是机电安装工程中的管道焊接技术。
近年来也无重大突破，依旧停留在现场焊接制作的操作模式阶段。
管道工程本身具备管径多、材质复杂、壁厚系列不等、焊接工程量大的特点。
在施工过程中则受材料供应、设备交安、气候条件、现场作业面等诸多制约因素影响。
同时由于管道连接中焊接量大成为其原因，主要是由于管线布置不够精确限制了预制加工的深度和发展。
BIM技术与工厂化预制加工技术结合的标准化应用分析
工程建设标准化BIM技术与工厂化预制加工技术结合的标准化应用分析■ 邱 哲（墨尔本大学）摘 要：现代科技进步速度不断加快，各行业生产力得到大幅度提升，同时各项产品的开发、生产的效率及质量也在不断攀升，尤其建筑行业生产及施工技术变化越来越明显。
BIM技术是建筑信息化技术的核心，而工厂化预制加工技术的应用与BIM技术结合应用，在建筑产品构件设计及制作生产当中发挥出了重要的作用。
本文重点针对BIM技术与工厂化预制加工技术结合标准化应用这一议题展开讨论，在明确相关技术概念和关键技术类型基础上，根据其在多阶段中实际应用做出简要论述，以期能够为当前建筑产业充分利用BIM技术与工厂化预制加工技术结合标准化应用优势及优化改进提供一点借鉴。
关键词：BIM技术，工厂化，预制加工技术，标准化，结合应用DOI编码：10.3969/j.issn.1002-5944.2023.12.034Standardized Application Analysis of the Combination of BIM Technology and Factory Prefabrication TechnologyQIU Zhe(University of Melbourne)Abstract: With the accelerated progress of modern science and technology, the productivity of various industries has been greatly improved. At the same time, the development, production efficiency and quality of various products are also rising, especially the production and construction technology changes in the construction industry are becoming more and more obvious. BIM technology is the core of building information technology, and the application of factory prefabrication technology combined with BIM technology has played an important role in the design and production of building product components. This article will focus on the topic of combining BIM technology with factory-based prefabrication technology with standardized application. On the basis of defi ning relevant technical concepts and key technology types, it will briefl y discuss its practical application in multiple stages, with a view to providing a reference for the current construction industry to make full use of the advantages of combining BIM technology with factory-based prefabrication technology with standardized application and its optimization and improvement.Keywords: BIM technology, industrialization, prefabrication technology, standardization, combined application信息技术与大数据技术、计算机技术的广泛应用下，建筑企业工程设计与施工管理以及质量验收无论在效率还是效果方面都得到良好的改善，BIM 技术就是应用在工程设计和建筑施工管理中的一种功能先进的数据化工具，利用现场勘查数据及设计图纸相关参数进行计算、分析，能够将工程项目2023年第6期（下） / 总第633期173邱哲：BIM技术与工厂化预制加工技术结合的标准化应用分析所有构建和数据及参数直观的显现出立体模型，从而为工程施工人员、管理人员及监理人员提供更加科学的设计方案及施工方案以及管理预案。
运用施工BIM的金属风管工厂化预制施工工法(2)
运用施工BIM的金属风管工厂化预制施工工法一、前言随着工业化与信息化的不断发展，传统的施工工艺和方法已难以满足现代化建设的需求。
金属风管作为建筑机电系统中的重要组成部分，其预制、安装与施工工艺也开始朝着工厂化的方向发展，以提高施工效率和质量。
本文将详细介绍一种运用施工BIM的金属风管工厂化预制施工工法，包含了该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析等内容，旨在为读者提供指导实际工程应用的参考。
二、工法特点金属风管工厂化预制施工工法的特点如下：1. 工艺先进：运用现代化生产工艺，通过数控设备对金属风管进行预制，保证风管的精准度和质量。
