摩托罗拉对讲机Gp338系列写频操作说明.

摩托罗拉GP-338 使用手册

摩托罗拉 GP-338使用手册目录一、对讲机概述 (04)１、对讲机零件 (04)２、液晶显示 (08)３、提示音 (10)４、编程按键提示音 (10)５、改良的听觉特征 (10)二、开始 (11)１、电池资料 (11)２、配件资料 (12)３、开／关对讲机 (15)４、调节音量 (15)５、选择信道 (15)６、发出呼叫 (15)７、接收呼叫 (15)三、对讲机呼叫 (16)１、选择呼叫 (16)２、呼叫提示 (17)３、对讲机检查 (18)４、紧急呼叫 (19)５、对讲机号码名单 (19)６、选择区域 (20)７、脱网 (20)８、静噪 (21)９、功率级别 (22)１０、标记提示 (23)四、扫描 (24)１、开／关扫描功能 (24)２、回叫 (24)３、消除一个噪音信道 (24)４、从扫描单中恢复被删除的信道 (25)５、编辑扫描单 (25)６、优先化扫描单成员 (26)五、电话 (28)１、发出电话呼叫 (28)２、电话名单 (31)六、声频／提示音设置 (34)１、设置方法 (34)七、应用选项 (35)１、一般指示 (35)２、时间设置 (35)八、安全信息 (36)１、安全便捷操作规程 (36)２、镍镉电池的再循环／处置 (37)一、对讲机概述1、对讲机零件开／关／音量旋钮开／关对讲机，并调节音量大小。

信道选择旋钮将对讲机切换到不同的信道。

通话键（PTT）讲话时按住，收听时松开。

麦克风通话时对着“麦克风”清楚讲话。

指示灯给于电池、开机、呼叫、扫描的状态及资料。

编程按键对讲机的数个按键可编程为快速功能按键。

可编程的按键有：（1）顶部按键，（2）三个侧面按键，（3）三个正面按键（对讲机不在选单模式时）。

如您需要了解所有编程健的功能请与您的代理商联系。

下表展示编程键于：（1）短时间（轻轻）按住的功能。

（2）长时间（至少1.5秒）按住的功能。

（3）按住的同时查阅状态或更改数置的功能。

选单键选单／选择键利用此键激活选单模式。

gp328编程手册

声明：本手册中使用到的软件和资料由Motorola公司提供型号说明：对讲机电源分配图控制部分方框图一．运行软件读取复制对讲机软件版本号为：R06.01.00该软件可以在中下载点击菜单File－>Read Device出现Select Port菜单，选中已连接写频器的正确COM口后点击OK按钮。

软件即开始读取对讲机数据数据读取正确后出现下面树型菜单：点击File－>Write Device出现下面菜单点击ok按钮，即可将数据写入对讲机如果在写入过程中出现下面选项而停止继续复制对讲机说明您的数据中有错误您可以点击View菜单中的的Invalid Fields出现下面选项。

点击All Invalid Fields出现有错误的地方。

双击选项即可转移到有错误的编程菜单，进行修改。

二．常规信道的编程首先需要编写信道参数，点击树型菜单Conventional Personality中的Channel 1出现下面菜单其中点击＋增加信道参数×删除信道参数RX Frequancy 接收频率TX Frequancy 发射频率Alias 信道别名Channel Bandwidth 信道间隔RX Squelch 接收静噪方式TX Squelch 发射静噪方式Rx only Personality 只接收DPL Inverty 数字亚音翻转Tx Power levels 发射功率等级Time out time 发射限时RX system 接收信令Tx system 发射信令Signalin squelch 信令静噪方式Scan list 选择扫描列表Auto scan 自动扫描Compression type 语音压扩方式Expansion Type 语音扩展方式Emphasis Selection 预加重方式选择Option board feature 功能板启用开关设置好数据后，需要分配信道。

点击Personality Assignment to zone中zone选项出现下面选项对于gp328可支持16个信道，而gp338可128个信道但16个信道为一个zone，最多8个zone。

GP338GP328编程简明手册

GP338&GP328编程简明手册上海农工商通信电气有限公司工程部施俊毅声明：本手册中使用到的软件和资料由Motorola公司提供型号说明：对讲机电源分配图控制部分方框图一．运行软件读取复制对讲机软件版本号为：R06.01.00该软件可以在中下载点击菜单File－>Read Device出现Select Port菜单，选中已连接写频器的正确COM口后点击OK按钮。

软件即开始读取对讲机数据数据读取正确后出现下面树型菜单：点击File－>Write Device出现下面菜单点击ok按钮，即可将数据写入对讲机如果在写入过程中出现下面选项而停止继续复制对讲机说明您的数据中有错误您可以点击View菜单中的的Invalid Fields出现下面选项。

点击All Invalid Fields出现有错误的地方。

双击选项即可转移到有错误的编程菜单，进行修改。

二．常规信道的编程首先需要编写信道参数，点击树型菜单Conventional Personality中的Channel 1出现下面菜单其中点击＋增加信道参数×删除信道参数RX Frequancy 接收频率TX Frequancy 发射频率Alias 信道别名Channel Bandwidth 信道间隔RX Squelch 接收静噪方式TX Squelch 发射静噪方式Rx only Personality 只接收DPL Inverty 数字亚音翻转Tx Power levels 发射功率等级Time out time 发射限时RX system 接收信令Tx system 发射信令Signalin squelch 信令静噪方式Scan list 选择扫描列表Auto scan 自动扫描Compression type 语音压扩方式Expansion Type 语音扩展方式Emphasis Selection 预加重方式选择Option board feature 功能板启用开关设置好数据后，需要分配信道。

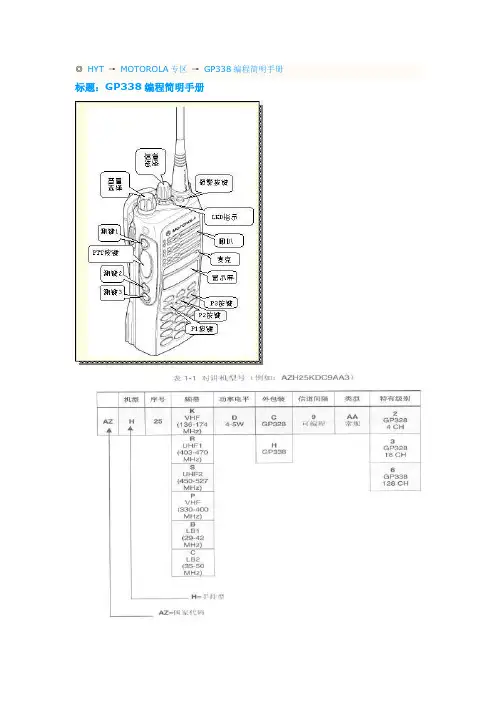

GP338编程简明手册

◎HYT→MOTOROLA专区→GP338编程简明手册标题：GP338编程简明手册点击菜单File－>Read Device出现Select Port菜单，选中已连接写频器的正确COM口后点击OK按钮。

软件即开始读取对讲机数据数据读取正确后出现下面树型菜单：点击File－>Write Device出现下面菜单点击ok按钮，即可将数据写入对讲机如果在写入过程中出现下面选项而停止继续复制对讲机说明您的数据中有错误您可以点击View菜单中的的Invalid Fields出现下面选项。

点击All Invalid Fields出现有错误的地方。

双击选项即可转移到有错误的编程菜单，进行修改。

二．常规信道的编程首先需要编写信道参数，点击树型菜单Conventional Personality中的Channel 1出现下面菜单其中点击＋增加信道参数×删除信道参数RX Frequancy 接收频率TX Frequancy 发射频率Alias 信道别名Channel Bandwidth 信道间隔RX Squelch 接收静噪方式TX Squelch 发射静噪方式Rx only Personality 只接收DPL Inverty 数字亚音翻转Tx Power levels 发射功率等级Time out time 发射限时RX system 接收信令Tx system 发射信令Signalin squelch 信令静噪方式Scan list 选择扫描列表Auto scan 自动扫描Compression type 语音压扩方式Expansion Type 语音扩展方式Emphasis Selection 预加重方式选择Option board feature 功能板启用开关设置好数据后，需要分配信道。

点击Personality Assignment to zone中zone选项出现下面选项对于gp328可支持16个信道，而gp338可128个信道但16个信道为一个zone，最多8个zone。

GP88sgp338系统机子的灵敏度调整

GP88sgp338系统机子的灵敏度调整GP88SGP338系列机子采用先进的电子调谐式选频电路,在接收不同的频率时用不同的电压控制变容管,改变变容管的容量,让选频电路谐振在当前接收的频率上,因此此系列的机子在灵敏度接收的前提下又有很好的选择性.这是比较高档的机子才采用的调谐电路.像GP68系统的机子则没有调谐电路,接收进来的信号经过不调谐带通选频电路选出所需的信号.还有像健伍有些机子的接收选频电路虽然也是电子调谐式的选频电路,但他的控制电路是与VCO的控制电路共用的,不能单独控制.也不能编程.而GP88SGP338系列的机子则可以通过调整软件调整..一般来说机子在出厂之前就已经将谐振点调到最好,但机子在使用过程中,日久老化,元件参数变化等,使谐振点偏移,这样机子的接收灵敏度就有所下降.特别是有些维修过的机子,经过热风枪的加热,元件等参数变化更大,这样这些机子就需要重新调整其调谐电压了.至于如何调整,调到什么程度才是最好的呢?如何在没有专业仪器的情况下调整机子呢?下面就来说一下,希望对大家有帮助.首先你要有:1.一个调整软件,频点的软件下载区有下载,免费软件,(有一个菜单汉化版)2.写频器,可以自己做.电路图频点有.可以翻一下那些旧贴子,也可以到技术发布区找一下.动手能力弱的可以买一下,深圳金盛通讯有.3.电脑...看到这个贴子的,都应该有电脑吧.4.万用表..最好是数字的.用那种小小的,DT-830B,现在才十几块就有一只了.虽然功能不是很多,但基本上都够用了,小小的,反应又快.不像那些大只的表,看起来是很型,但量个电压都要半天才有反应,还要半天数字才能稳定下来.5.信号源.要是你有专业仪器的话最好不过了,搞维修的都应该有综测吧?2955.不过现在说的是在没有仪器的情况下.有一部同型号的对讲机, 就行了,为什么?应该有的都有了..接下来看吧用调频软件读出调谐信息之后,如图.此主题相关图片如下：打开灵敏度调整窗口.跟着出现下面这个窗口.此系列的机子都是全段的,带比较宽,分为七个点来调整.没有的点为平均值,也就是说我们只要调好这七个频率的灵敏度,其他的频点灵敏度也跟着好了. 如上图,点击频率最高的一个调谐点图上的:469.975MHz,调整的时候用鼠标点住滑块,向左滑调谐电压降低,反之向右滑调谐电压升高.经验:一般这些机子的灵敏度都是高端比较难调,而低端随便拉一下都可以的,差不了多少.看这个图,对了,到这里再说一下,写频的时候不能直接用GP338的写频头来连接机子,如图. 此主题相关图片如下：要另外焊两条线将写频线引出来跟写频器连接..原因看下去你就知道了.将万用表打到2000MV档,黑表笔接地,红表笔拉RSSI端..这时你用鼠标拉动灵敏度调整窗口相对应的滑块,这时电压表显示的数值是不是在变化呢?发现有什么规律吗?拉得太高了电压表显示的值会下降,拉得太低了电压表显示的数值也两样会下降..是不是?对了.就是这样,慢慢调吧..将滑块拉到电压表显示的数值最高的位置..这时机子的灵敏度就是最好的了.各点调整好以后,其实也不用第一点都调整,只要调整好最低的和最高的,喜欢的话再调一下中间的那个,其他的再平均拉一下就行了..调整好以后,点击Program.这样调整好的信息就保存进对讲机了..GP88S与GP338机子的结构有所不同,他的RSSI输出是与电池监控端共用的,当在正常情况下,电池触片中间那个脚是用来电池控制的吧,我也不太清楚,反正正常使用情况下此电压是3.2V的,关机为零.而当进入灵敏度调整状态的时候,此电压就会下降,所指示的是RSSI..如下图.此时也不能用电池,原因是什么也应该知道吧..要用线将电池端引出来接电源或者电池..忘了,也不是不能直接用电池,用电池也可以的,在电池的下端有四个触点,机子向上,从左向右算,第二个触点就是RSSI了。

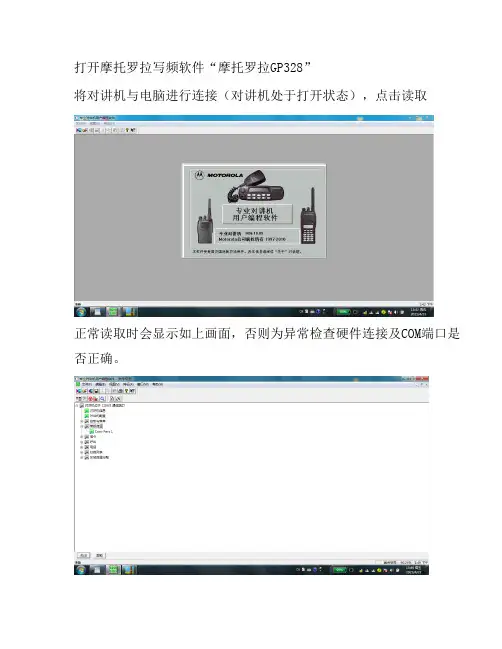

摩托罗拉写频说明

打开摩托罗拉写频软件“摩托罗拉GP328”
将对讲机与电脑进行连接（对讲机处于打开状态），点击读取
正常读取时会显示如上画面，否则为异常检查硬件连接及COM端口是否正确。

打开常规信道，双击需要更改的信道来进行修改接收和发射频率。

点击选项可修改发射功率。

需要添加更多频道点击左下角绿色加号进行添加设置。

常规信道添加完以后需要进行区域信道分配。

如下：
在常规信道里添加的信道就需要在区域信道进行分配，双击右键进行添加或删除，点击信道下拉三角按顺序依次选择“常规1”“常规2”“常规3”最后写入对讲机完成。

MOTO对讲机使用说明

MOTO对讲机使用说明一、对讲机基本操作1.安装电池：打开对讲机后盖，将电池正确安装到电池插槽中。

2.打开对讲机：按住对讲机上的启动按钮，等待声音提示音，并观察对讲机显示屏亮起来。

3.调整音量：通过对讲机侧面的音量控制键或菜单选项进行调整。

4.切换频道：根据需要切换通信频道。

5. 发送信息：通过按住对讲机上的PTT（Push-To-Talk）按钮，并说出您的信息，松开按钮后对讲机会自动切换到接收模式。

二、组网设置1.选择频道：接收到对方的信号后，请按照对方要求选择相同的通信频道。

2.设置通信密码：对讲机通信频道默认是公开的，您可以设置通信密码以确保通信安全。

3.打开扩展功能：对讲机通常具有很多扩展功能，如GPS定位、防水设计、FM收音等，请根据需要打开相应的功能。

三、注意事项1.遵守法律法规：在使用对讲机时，请遵守当地法律法规，不要进行违法违规的操作。

2.保持通信效果：请确保使用这些对讲机的正常通信距离以获得最佳效果。

避免遮挡物和有其他无线电干扰的区域使用对讲机。

3.避免频道干扰：如果在其中一频道上听到其他人的通信，请尝试切换到其他频道。

对于需要私密通信的场景，可以尝试使用隐私频道或使用通信密码。

4.保存电池寿命：及时充电并定期检查电池状态，避免使用低电量的电池，以延长对讲机的使用寿命。

5.合适的使用环境：对讲机适用于户外使用，但不适用于特殊环境，如潜水、高温、强酸碱和有爆炸性气体的场所使用。

6.定期维护和清洁：根据对讲机的维护手册进行定期的维护和清洁，以确保对讲机的正常使用。

四、典型应用场景1.酒店和餐饮业：对讲机对于服务人员的迅速联络和协调非常有帮助。

2.建筑工地：工地上的不同部门可以通过对讲机进行即时沟通，提高工作效率和安全性。

3.物流行业：对讲机可以大大简化物流配送时司机和调度员之间的沟通操作。

4.度假村和旅游地：对讲机使员工能够更好地处理紧急事件、协调旅游活动。

5.消防、警察和紧急救援：对讲机是紧急救援人员的重要工具，用于协调和通信。

GP338&GP328编程简明手册

GP338&GP328编程简明手册声明：本手册中使用到的软件和资料由Motorola公司提供型号说明：对讲机电源分配图控制部分方框图一．运行软件读取复制对讲机软件版本号为：R06.01.00该软件可以在中下载点击菜单File－>Read Device出现Select Port菜单，选中已连接写频器的正确COM口后点击OK按钮。

软件即开始读取对讲机数据数据读取正确后出现下面树型菜单：点击File－>Write Device出现下面菜单点击ok按钮，即可将数据写入对讲机如果在写入过程中出现下面选项而停止继续复制对讲机说明您的数据中有错误您可以点击View菜单中的的Invalid Fields出现下面选项。

点击All Invalid Fields出现有错误的地方。

双击选项即可转移到有错误的编程菜单，进行修改。

二．常规信道的编程首先需要编写信道参数，点击树型菜单Conventional Personality中的Channel 1出现下面菜单其中点击＋增加信道参数×删除信道参数RX Frequancy 接收频率TX Frequancy 发射频率Alias 信道别名Channel Bandwidth 信道间隔RX Squelch 接收静噪方式TX Squelch 发射静噪方式Rx only Personality 只接收DPL Inverty 数字亚音翻转Tx Power levels 发射功率等级Time out time 发射限时RX system 接收信令Tx system 发射信令Signalin squelch 信令静噪方式Scan list 选择扫描列表Auto scan 自动扫描Compression type 语音压扩方式Expansion Type 语音扩展方式Emphasis Selection 预加重方式选择Option board feature 功能板启用开关设置好数据后，需要分配信道。

摩托罗拉对讲机Gp338系列写频操作说明

Gp328_338系列写频操作说明:1.安装好写频软件之后，运行写频软件。

注意，第一次运行写频软件将会提示你选择COM n 。

选择空闲的COM R 即可。

2.将摩托罗拉对讲机的写频器接上 7-12V 的电源，COM B 头与原先电脑选择的COM 口连接，对讲机口与需要读频或写频的对讲机连接，打开对讲机电源4. 如果连接成功的话，将会出现如图二的界面。

当出现界面时，在此界面上任意点点击鼠标，继续读取内容。

或稍等也会自动继续读取频点忖| | | j |||%|整|This piogtam is protected bp U.S. and riternational ccpyright laws 虽 described in lhe About Box.Professional R•二3. 如图一，点击 Read Device....，开始读取对讲机内的频点CPSProfessional Radio ROS.OI.OO Matorola. Inc.Copyright 1397. 1998, 1999, 2血 [J5.读取完毕，照图三操作，将出现如图四界面。

图四即为改写频点的界面。

其中亚音频栏：CSC为载波静噪（既没有加密），TPL为模拟亚音频，DPL为数字亚音频。

如果没有同频没有干扰或通话保密性不强，一般选择CSC即可，写好各信道的收发频率之后，点击对话框左下角的“close ”关闭6. ---------------------------------------- 写好各个信道的收发频率之后，照图五操作点击，将出现图六界面。

此对话框的作用是，你在第五步中写了几个信道，则在此也要添加几个信道。

这样你写的频率才能起作用。

比如你一共写了 8八信道的频点，则在此也要有八个信道，并将各信道对应，如图六，操作完毕，同样点击对话框左下角的“ close ”关闭。

注：如只是将原先已有有频点修改，则此步不必操作，从第5频直接跳到第7步。

摩托罗拉对讲机的使用流程

摩托罗拉对讲机的使用流程一、摩托罗拉对讲机简介摩托罗拉对讲机是一种便携式无线通信设备，能够实现人与人之间的语音通信。

它主要由发射机和接收机组成，具有简单、可靠、传输距离远等特点，被广泛应用于商业、工业、建筑、旅游等领域。

本文将介绍摩托罗拉对讲机的使用流程。

二、开机与关机1.开机：按下对讲机侧面的电源按钮，听到“嘟”一声，屏幕上会显示开机界面。

2.关机：按住电源按钮，屏幕上会显示关机选项，选择关机即可。

三、频道设置1.摩托罗拉对讲机可以设置不同的频道用于通信。

按下菜单按钮，屏幕上会显示频道设置选项。

2.使用向上或向下箭头选择频道，按下确认键进行选择。

3.选择后，屏幕上会显示当前频道号码和频道名称。

四、音量调节1.摩托罗拉对讲机的音量可以根据需要进行调节。

2.按下音量调节按钮，屏幕上会显示音量调节选项。

3.使用向上或向下箭头选择音量大小，按下确认键进行确认。

五、发射与接收1.发射：按下发射按钮（一般在对讲机顶部），并保持按下不松手，开始发射语音。

发射时屏幕上会显示正在发射状态。

2.接收：当有其他对讲机发送语音时，摩托罗拉对讲机会进行接收，并通过扬声器播放收到的语音。

六、扫描功能1.摩托罗拉对讲机还具有扫描功能，可以自动搜索开放的频道。

2.按下扫描按钮，屏幕上会显示扫描选项。

3.使用向上或向下箭头选择扫描频道范围，按下确认键进行确认。

4.对讲机会自动扫描可用频道，并显示搜索到的频道。

按下确认键选择频道后可以进行通信。

七、电池管理1.摩托罗拉对讲机使用可充电电池，使用前需要确保电池电量充足。

2.当电池电量低时，屏幕上会显示电池低电量的提示。

3.使用电源适配器连接对讲机进行充电，待电池充满后可继续使用。

八、其他功能1.摩托罗拉对讲机还具有其他功能，例如使用耳机进行通话、呼叫特定频道或指定用户等。

具体使用方法请参考摩托罗拉对讲机的用户手册。

以上是摩托罗拉对讲机的使用流程的简要介绍，通过按照以上步骤使用摩托罗拉对讲机，可以实现便捷的语音通信。

摩托罗拉MotorolaGP338中文使用手册

摩托罗拉Motorola GP-338 中文使用手册收集整理：银河工作室目录一、对讲机概述 (04)１、对讲机零件 (04)２、液晶显示 (08)３、提示音 (10)４、编程按键提示音 (10)５、改良的听觉特征 (10)二、开始 (11)１、电池资料 (11)２、配件资料 (12)３、开／关对讲机 (15)４、调节音量 (15)５、选择信道 (15)６、发出呼叫 (15)７、接收呼叫 (15)三、对讲机呼叫 (16)１、选择呼叫 (16)２、呼叫提示 (17)３、对讲机检查 (18)４、紧急呼叫 (19)５、对讲机号码名单 (19)６、选择区域 (20)７、脱网 (20)８、静噪 (21)９、功率级别 (22)１０、标记提示 (23)四、扫描 (24)１、开／关扫描功能 (24)２、回叫 (24)３、消除一个噪音信道 (24)４、从扫描单中恢复被删除的信道 (25)５、编辑扫描单 (25)６、优先化扫描单成员 (26)五、电话 (28)１、发出电话呼叫 (28)２、电话名单 (31)六、声频／提示音设置 (34)１、设置方法 (34)七、应用选项 (35)１、一般指示 (35)２、时间设置 (35)八、安全信息 (36)１、安全便捷操作规程 (36)２、镍镉电池的再循环／处置 (37)一、对讲机概述1、对讲机零件开／关／音量旋钮开／关对讲机，并调节音量大小。

信道选择旋钮将对讲机切换到不同的信道。

通话键（PTT）讲话时按住，收听时松开。

麦克风通话时对着“麦克风”清楚讲话。

指示灯给于电池、开机、呼叫、扫描的状态及资料。

编程按键对讲机的数个按键可编程为快速功能按键。

可编程的按键有：（1）顶部按键，（2）三个侧面按键，（3）三个正面按键（对讲机不在选单模式时）。

如您需要了解所有编程健的功能请与您的代理商联系。

下表展示编程键于：（1）短时间（轻轻）按住的功能。

（2）长时间（至少1.5秒）按住的功能。

（3）按住的同时查阅状态或更改数置的功能。

摩托罗拉对讲机编程手册

gp338 328系列写频软件及编程手册手册, 软件操作说明：1.安装好写频软件之后，运行写频软件。

注意，第一次运行写频软件将会提示你选择COM口。

选择空闲的COM口即可。

2.将摩托罗拉对讲机的写频器接上7-12V的电源，COM插头与原先电脑选择的COM口连接，对讲机口与需要读频或写频的对讲机连接，打开对讲机电源。

3.如图一，点击Read Device....，开始读取对讲机内的频点。

4.如果连接成功的话，将会出现如图二的界面。

当出现界面时，在此界面上任意点点击鼠标，继续读取内容。

或稍等也会自动继续读取频点。

5.读取完毕，照图三操作，将出现如图四界面。

图四即为改写频点的界面。

其中亚音频栏：CSQ 为载波静噪（既没有加密），TPL为模拟亚音频，DPL为数字亚音频。

如果没有同频没有干扰或通话保密性不强，一般选择CSQ即可，写好各信道的收发频率之后，点击对话框左下角的“close”关闭。

6.写好各个信道的收发频率之后，照图五操作点击，将出现图六界面。

此对话框的作用是，你在第五步中写了几个信道，则在此也要添加几个信道。

这样你写的频率才能起作用。

比如你一共写了8八信道的频点，则在此也要有八个信道，并将各信道一一对应，如图六，操作完毕，同样点击对话框左下角的“close”关闭。

注：如只是将原先已有有频点修改，则此步不必操作，从第5频直接跳到第7步。

7.操作最后一步，照图七点击，写好的频点将写进对讲机。

写点成功，对讲机将会自动复位，并发出开机时一样的提示音。

8.若要在对讲机间复制频点的话，将母机按第三步将频点读出来后。

再将写频器与需复制频点的对讲机连接，开机，按第七步操作即可将母机的频点拷贝进子机。

（母机、子机必须为同一型号同一频段的机子。

）下载 (17.5 KB)gp338 328系列写频软件及编程手册08-9-24 23:15附上写频软件（共18个压缩包）：hpV6gibj.rar (500 KB)sX0WZdfl.rar (500 KB)pcgCPsBQ.rar (500 KB)MGoleuA6.rar (500 KB)TBZCqJmM.rar (500 KB)mApwpAHX.rar (500 KB)KiNu1KLp.rar (500 KB)KvKRf4DK.rar (500 KB)l4dmCnO3.rar (500 KB) rz9glxp3.rar (500 KB)一次只能上10个附件，再来：ZVQe9I5p.rar (500 KB)GcrNlsTu.rar (500 KB)F5wCmFKA.rar (500 KB)xj2ytOvv.rar (500 KB)hFEzAfej.rar (500 KB)rhzkO1tf.rar (500 KB)EMtmmEJW.rar (500 KB)drDuQhpx.rar (266.24 KB)再附上编程手册：cJGzBbZF.rar (512 KB) 7n6Z9o9f.rar (500.41 KB)gp328编程手册声明：本手册中使用到的软件和资料由Motorola公司提供<V ATH connecttype="rect" gradientshapeok="t" extrusionok="f"></V ATH>型号说明：对讲机电源分配图控制部分方框图一．运行软件读取复制对讲机软件版本号为：R06.01.00该软件可以在中下载点击菜单File－>Read Device出现Select Port菜单，选中已连接写频器的正确COM口后点击OK按钮。
