二次结构施工做法一 1、二次结构与二次结构连接均采用预混合注射胶植筋，按砌体高度每500mm一道，规定为100-120mm墙厚1根、150-240mm墙厚2根、250-490mm墙厚3根。

二次结构砌体部分每500mm高设2根φ6.5通长钢筋压砌。

二次结构和一次结构交接处竖向部位留60mm宽，水平上方留40mm宽。

待砌筑沉降半月后用200#细石膨胀砼浇筑密实，控制裂缝。

二 1、地下室一层采用M10砂浆、砌100#标准砖、基础埋深部分采用先砌筑基础后回填土方。

基础宽度为同墙宽每边宽60mm。

不满120墙部分基础均为240宽。

2、地下车库采用M10砂浆、砌100#标准砖先砌筑基础。

基础砌压车库地面下50mm，基础宽度为同墙宽每边宽60mm，不满120墙部分基础均为240宽。

基础砌压地面下50mm时砌成同墙宽，地面向上三皮砖200mm高，上砌筑加气砼块。

地下车库卫生间部分均用标准砖砌筑。

3、地下室二层采用M10砂浆、100#标准砖砌三皮砖200mm高，上砌筑加气砼块。

4、主楼水电井一律不设构造柱，所有门窗角边也全部设包框宽同墙。

厚度100mm设两根 12主筋，φ6.5@200分布筋。

厨房厕所及厨厕相邻墙下浇筑250mm高挡水砼墙，其他部位砌筑三皮标准砖防潮，所有除说明外均砌加气砼轻质块。

5、门窗过梁按照图纸配筋预制，遇过梁没有支撑的统为一植筋，现凭过梁配筋按图设计。

6、预制构件按照构件统一做法。

二次机构、预制构件，除说明外所用砼标号与一次结构相同。

三 1、各栋楼双阳台、中间隔墙砌筑轻度加气砼块，中间设一根150*150mm砼柱。

两侧各设一根150*150mm砼柱，预制边柱时连同立板一起预制以便整体安装，具体见双阳台做法。

2、边阳台两侧各设1根150*150mm边柱，预制时和侧板一起预制，共分为三块两块，具体见两侧阳台做法。

3、后阳台设计拐角处设200*200mm构造柱，现改为面200mm侧面120mm。

建筑工程二次结构植筋施工技术

建筑工程二次结构植筋施工技术发表时间：2017-10-12T15:54:54.140Z 来源：《建筑学研究前沿》2017年第14期作者：吴同辉安旭[导读] 将会更有利于类似工程的施工，同时，该便携式机架也能得到大范围的推广，使更多的工程项目受益。

中国建筑第七工程局有限公司西南分公司重庆 401133摘要：本文介绍了便携式电钻机架在建筑工程二次结构植筋施工中的应用，在砌体填充墙植筋工序中，利用自主研发的便携式电钻机架解决了顶板植筋需登高作业、钻进深度不易控制等难题，在操作过程中取得了很大的便捷。

关键词：二次结构；植筋；便携式电钻机架1 工程概况依托工程位于贵安新区黔中路电子信息产业园，建筑面积约19万m2，其中地下室总建筑面积约7万m2，地上面积约12万m2，由4栋高层及4栋低层企业办公建筑组成，结构形式主要为框架结构。

楼层高度分别为3.6m、5.4m、6.4m等，砌体进场后，二次结构中构造柱的留设过程中，不可避免地要施工工人手持电钻对楼层顶部梁底进行植筋打孔，本文介绍了便携式电钻机架在植筋打孔中的应用。

2 便携式电钻机架二次结构施工阶段，采用传统工艺对楼层顶部进行植筋钻孔操作复杂，在放线定位后，需要工人登上爬梯进行钻孔，人在上面往往不好使力，工作效率低，且梯子容易倾翻，具有较大的安全隐患。

为此，特研发一种便携式电钻机架，包括钻机和支架，所述支架包括均由钢材制成的活动竖杆、固定竖杆、横杆和操作杆，所述活动竖杆和固定竖杆相互平行，所述横杆和操作杆的长度相等且相互平行，横杆和操作杆的两端分别与活动竖杆和固定竖杆铰接，所述钻机可拆卸连接在活动竖杆的顶部。

图1便携式电钻机架便携式电转机架结构简单，拆装维修方便，使用便捷，机架上的线锤可以指导工人更准确地进行竖向钻孔，经过熟练的工人进行操作后，可在构造柱上下植筋的偏差范围内，无需对顶部进行放线定位，直接利用机架在底部的放线点上即可在允许的偏差范围内对梁顶部进行打孔。

二次结构技术交底 -植筋

鲁JJ-0050 0 1工程名称亚特尔凤凰太阳城H-4#商住楼H-3#、H-6#楼住宅楼施工单位青岛永富建筑劳务工程有限公司交底部位H-6#住宅楼工序名称植筋工程交底提要：植筋交底内容一、材料要求1、钢筋的品种、级别、规格应符合设计要求和相关标准规定，并有出厂质量证明书，有复试报告。

2、钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。

3、植筋胶有产品合格证和检验报告。

二、机具设备1、机械：电锤钻、砂轮锯、磨光机。

2、工具：毛刷、钢丝刷、气管、胶枪。

二、作业条件1、对植筋操作的工人进行交底、培训合格后方可进行操作施工。

2、已完成二次结构测量放线工作，应放出二次结构墙柱、门窗洞口平面控制线及水平标高控制线，标出构造柱、门洞口位置，在主体结构上已明确标出植筋位置点及植筋大小，确保植筋后钢筋能与砌体顺利结合，不出现错误等现象。

2、大面积植筋前，必须先对不同品牌植筋胶和具有代表性的部位进行样板施工，抗拉拔试验合格后方可进行大面积施工。

3、植筋部位原结构面的缺陷已按相关要求进行补强和加固处理完成。

4、特殊部位的操作平台搭设完成，并经验收合格。

5、已明确技术交底针对施工部位、所植钢筋、植筋深度、植筋根数等要求。

三、做法要求1、根据本工程实际情况，凡砌体填充墙拉结筋、过梁、圈梁及构造柱需要植筋的部位，均采用结Y 用植筋。

2、按砌体工程质量验收规范要求：砌块为600*200*240、600*240*100mm蒸压加气混凝土植筋间距为500mm每道，植筋时从梁底向下3m-5cm开始向下植筋，按照间距500mm每道开始支设，门头门头过梁从线向上1.1m，窗台压顶植筋时必须按照水平线向下量取，卫生间、厨房间窗台高度不足900mm的按照900mm施工（建筑完成面向上）鲁JJ-0050 0 1工程名称亚特尔凤凰太阳城H-4#商住楼H-3#、H-6#楼住宅楼施工单位青岛永富建筑劳务工程有限公司交底部位H-6#住宅楼工序名称植筋工程交底提要：植筋四、操作工艺工艺流程：定位→钻孔→植筋孔清理→钢筋处理→注胶→植入钢筋→固化养护1、定位1）孔位置按需植筋（墙体拉结筋、圈梁、过梁、构造柱）的混凝土结构构件表面用石笔或毛笔位并做好标记，严格控制其宽度、高度。

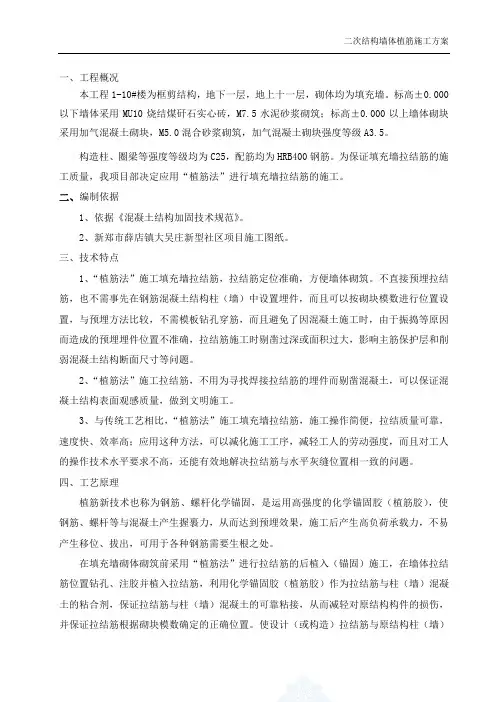

二次结构植筋专项施工方案

一、工程概况本工程1-10#楼为框剪结构，地下一层，地上十一层，砌体均为填充墙。

标高±0.000以下墙体采用MU10烧结煤矸石实心砖，M7.5水泥砂浆砌筑；标高±0.000以上墙体砌块采用加气混凝土砌块，M5.0混合砂浆砌筑，加气混凝土砌块强度等级A3.5。

构造柱、圈梁等强度等级均为C25，配筋均为HRB400钢筋。

为保证填充墙拉结筋的施工质量，我项目部决定应用“植筋法”进行填充墙拉结筋的施工。

二、编制依据1、依据《混凝土结构加固技术规范》。

2、新郑市薛店镇大吴庄新型社区项目施工图纸。

三、技术特点1、“植筋法”施工填充墙拉结筋，拉结筋定位准确，方便墙体砌筑。

不直接预埋拉结筋，也不需事先在钢筋混凝土结构柱（墙）中设置埋件，而且可以按砌块模数进行位置设置，与预埋方法比较，不需模板钻孔穿筋，而且避免了因混凝土施工时，由于振捣等原因而造成的预埋埋件位置不准确，拉结筋施工时剔凿过深或面积过大，影响主筋保护层和削弱混凝土结构断面尺寸等问题。

2、“植筋法”施工拉结筋，不用为寻找焊接拉结筋的埋件而剔凿混凝土，可以保证混凝土结构表面观感质量，做到文明施工。

3、与传统工艺相比，“植筋法”施工填充墙拉结筋，施工操作简便，拉结质量可靠，速度快、效率高；应用这种方法，可以减化施工工序，减轻工人的劳动强度，而且对工人的操作技术水平要求不高，还能有效地解决拉结筋与水平灰缝位置相一致的问题。

四、工艺原理植筋新技术也称为钢筋、螺杆化学锚固，是运用高强度的化学锚固胶（植筋胶），使钢筋、螺杆等与混凝土产生握裹力，从而达到预埋效果，施工后产生高负荷承载力，不易产生移位、拔出，可用于各种钢筋需要生根之处。

在填充墙砌体砌筑前采用“植筋法”进行拉结筋的后植入（锚固）施工，在墙体拉结筋位置钻孔、注胶并植入拉结筋，利用化学锚固胶（植筋胶）作为拉结筋与柱（墙）混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接，从而减轻对原结构构件的损伤，并保证拉结筋根据砌块模数确定的正确位置。

二次结构植筋5-6层隐蔽

隐蔽工程检查记录
表C5-1
资料编号02-03-C6-01工程名称3001号住宅等51项（3012、3013、3015-3020、3036、3037栋）
隐检项目门窗洞口塞口隐检日期2017-10-10
隐检部位3013#门窗洞口
隐检依据：
施工图图号建施 06 ，设计变更/洽商(编号 016 )及有关国家现行
标准等。

主要材料名称及规格/型号：膨胀玻化微珠轻质砂浆
隐检内容：
1、二次砌筑混凝土空心砌块墙体转角处、端部、纵横墙交叉处、门口两侧均设置芯柱钢筋，钢筋与主体结构连接采用植筋锚固，锚固长度大于等于10d，已进行植筋锚固拉拔试验；
2、五层、六层植筋完毕，报请验收。

隐检内容已经完成，请予以检查。

申报人：
检查意见：
同意隐蔽，同意进行下道工序施工。

检查结论：□同意隐蔽□不同意隐蔽，修改后进行复查
复查结论：
复查人：复查日期：
签字栏
施工单位山东勇进集团有限公司
专业技术负责人专业质检员专业工长建设（监理）单位北京中联环建设工程管理有限公司专业工程师
本表由施工单位填写。

二次结构钢筋植筋规范

二次结构钢筋植筋规范篇一：二次结构植筋专项施工方案目录一、工程概况 ................................................... . (2)二、编制依据 ................................................... . (2)三、技术特点 ................................................... . (2)四、工艺原理 ................................................... . (2)五、植筋胶的技术指标 ................................................... .. (3)5.1高强型结构胶 ................................................... (3)5.2在使用过程中的优点 (3)5.3植筋胶的化学反应时间 (3)5.4植筋胶的钻孔深度 ................................................... .. 3六、工艺流程及施工操作要点 (4)6.1工艺流程 ................................................... . (4)6.2施工操作要点 ................................................... (4)七、材料要求 ................................................... . (5)7.1拉结筋 ................................................... (5)7.2植筋胶 ................................................... (6)7.3丙酮 ................................................... .. (6)八、机具设备 ................................................... . (6)九、劳动力组织 ................................................... .. (6)十、注意事项 ................................................... . (6)十一、质量要求 ................................................... .. (7)11.1钻孔质量 ................................................... (7)11.2拉结筋“植筋法”施工质量 (7)十二、抗拔试验 ................................................... .. (8)十三、安全文明施工 ................................................... . (8)十四、成品保护 ................................................... .. (8)一、工程概况本工程位于中新天津生态城南部片区05-08-02-01地块。

二次结构植筋

4、钢筋处理
钢筋锚固部分要清除表面锈迹及其他污物，一般采用角向磨光机配钢丝刷除锈，打磨至露出金属光泽为止，若钢筋锈蚀严重，要用稀盐酸浸泡除锈10-15分钟，后用石灰水中和，再用清水冲洗擦干后方可使用。
5、注胶
锚固胶要选用检验合格的植筋专用胶水，产品要有合格证明，要能够满足我项目植筋的施工要求。注胶要从孔底开始，这样可以排出孔内的空气，为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到孔深的1/3或计算孔内的用胶量，应扣除钢筋体积，孔内注完胶后应立即植筋。
3、钢筋必须按要求除锈，钢筋表面不能有油渍等杂物。
4、植筋所用的锚固胶必须是合格产品，各项性能指标要符合规范要求。
5、为了保证植筋质量，必须避免影响植筋质量缺陷的各个因素发生，要从工、料、机、工艺、环境以及方法等几个方面综合考虑，要做到万无一失。
6、植筋施工用电要按照项目的用电规程操作，避免违章。
7、植筋所用的设备及机具必须按照该设备或机具的操作规程操作，不允许违章操作。
8、植筋所用的材料不能到处乱扔污染环境，做到活完料净脚下清。
9、植筋应满足拉拔试验要求。
交底人签名
安全工程
师签名
日期
接受交底人签名
日期
备注：1、本表一式三份，分包单位或班组一份，交底人和安全部门归档一份；
2、安全技术交底必须逐级进行，接受安全技术交底人签名应履行作业人员全员签字手续，签名不够可附页。
6、植筋
首先将配置好的结构胶注入孔内，并将结构胶涂于钢筋锚固端（宜2-3mm），然后缓慢将钢筋插入孔内，同时要求钢筋旋转，使结构胶从孔口溢出，排出孔内空气，钢筋外露部分长度保证工程需要。
7、养护
植筋施工完毕后注意保护，48小时之内严禁有任何扰动，以保证结构胶的正常固化。
