高速公路红线内架空光缆新建杆路施工组织方案
施工组织方案高速公路红线内架空光缆新建杆路施工组织方案建设单位：XXXX施工单位：XXXX设计单位：XXXX日期：2021年X月X日一、工程概况为了进一步完善光缆网络，提高传输网络通信质量，中国移动XXXXX有限公司XXXX分公司负责建设施工的张呼高铁专网传输引接项目光缆传输工程，需在贵公司管理的高速公路G6高速K329+463至K329+663处红线内新建架空光缆施工。
二、架空光缆施工安全过程控制1、高速公路红线内架空光缆施工时，应提前与交通管理部门联系，施工前必须征得运行单位的同意，并邀请运行单位派人到现场检查。
2、施工前认真做好现场调查，写出高速公路红线内架空光缆施工方案，经项目总工批准后，按方案做好人员、工器具的准备工作。
3、正式施工前与交通管理部门取得联系，将施工方案报送给对方。
请对方提出安全要求，服从交通管理部门公路现场管理人员指挥。
4、按照高速公路管理部门提出的安全要求，准备好各种施工标志，按照施工方案施工，施工过程中必须指定专人进行安全监护。
5、开始施工，施工过程中必须由专人过往行人及车辆，发现异常及时处理。
6、高速公路红线内架空光缆施工完成后，将施工结束的信息通知交通管理部门。
三、安全保障措施1、高速公路红线内架空光缆施工时要有专人在公路的一侧设置明显的警告标志牌，夜间设置红色示警灯。
2、施工中所用设备、机械、材料禁止随意堆放在公路附近，存放处与公路有足够的安全距离，并保证用多少取多少。
3、高速公路红线内架空光缆施工过程中，应设有专人负责，保证通讯信号畅通，发现异常立即发出停止信号并及时清除故障。
四、施工方案及技术保证措施1、审核图纸、了解现场总体情况。
（1）了解平面图的形式，高速公路红线内架空光缆施工的总长度和距离以及处数。
（2）通过断面图了解立面结构情况。
2、根据施工组织设计要求，选用施工形式。
（1）了解施工组织设计对高速公路红线内架空光缆施工的具体施工要求。
（2）根据施工要求、施工地点和施工条件，确定架空光缆的施工形式。
架空光缆施工规范
规章制度：________ 架空光缆施工规范单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页架空光缆施工规范架空光（电）缆是将光（电）缆架挂在距地面有一定高度电杆上的一种光（电）缆建筑方式，与地下光（电）缆相比，虽然受外界影响，不够安全，也不美观，但架设简便，建设费用低，所以在离局较远，用户较少而变动较大，敷设地下光（电）缆有困难的地方仍被广泛应用。
一、吊挂式架空光（电）缆的敷设架空光（电）缆架设前，首先要对单盘光（电）缆的规格、对数、气闭性能等进行检查，符合要求后才能进行敷设。
光（电）缆架设前后不得有机械损伤，架设时光（电）缆必须从光（电）缆盘上方放出，避免与支架、障碍物或地面磨擦与拖拉。
光（电）缆弯曲的曲率半径必须大于光（电）缆外径的15倍。
光（电）缆的敷设应按A、Ｂ端放置：汇接局分局，以汇接局侧为Ａ端；分局支局，以分局侧为Ａ端；局交接箱，以局侧为Ａ端；局用户，以局侧为Ａ端；交接箱用户，以交接箱侧为Ａ端。
汇接局、分（支）局、交接箱之间布放电（光）缆时，端别要力求做到局内统一。
可以以一个交换区域的中心侧为Ａ端，也可以局号大小来划分，或以区域交换的汇接局、分（支）局、交接箱侧为Ａ端。
架设吊挂式光（电）缆线路有预挂挂钩法、动滑轮边放边挂法和定滑轮牵引法等。
1．挂挂钩法第 2 页共 6 页此法适用于架设距离200m左右并有障碍物的地方。
首先在架设段落的两端各装设一个滑轮，然后在吊线上每隔50㎝预挂一只挂钩，挂钩的死钩应逆向牵引方向，以免电（光）缆牵引时挂钩被拉跑或脱落。
线路转弯时应在角杆上装设滑轮并在杆上有人用手带动电（光）缆，以免电（光）缆损伤。
在挂挂钩的同时，应将一根细绳或铁线穿过所有的挂钩和角杆滑轮，细绳或铁线的末端绑扎一根抗张力大于1.4t的棕绳，利用细绳或铁线把棕绳带进挂钩里，在棕绳的末端用网套与电（光）缆相连接，连接处绑扎必须牢靠和平滑，以免经过挂钩时发生阻滞。
通信光缆架空杆路的施工规范
通信光缆架空杆路的施工规范路时，要避开路中央的障碍物，如下水道、绿化带等，要在路边安装杆子；6.杆路的杆子要按照规定的距离设置，距离不得超过150米。
杆子的高度要根据所需的通信距离和地形高度来决定。
第二节吊线1.吊线的长度要根据实际需要来决定，一般不超过100米。
吊线的张力要根据所承载的光缆重量来决定；2.吊线的材料要选用优质的钢丝绳或钢索，要经过质量检测。
吊线的吊点要选在杆子的顶部，吊点要固定牢固；3.吊线的吊点要与杆子的垂直度保持一致，吊线的张力要均匀分布；4.吊线的张力要在安装后进行调整，要保证吊线的张力不超过允许的范围；5.吊线的安装要注意安全，要避免吊线与电力线路或其他通信线路相交。
第三节拉线1.拉线的长度要根据实际需要来决定，一般不超过100米。
拉线的张力要根据所承载的光缆重量来决定；2.拉线的材料要选用优质的钢丝绳或钢索，要经过质量检测。
拉线的拉点要选在杆子的中部，拉点要固定牢固；3.拉线的张力要均匀分布，要避免局部过度受力；4.拉线的安装要注意安全，要避免拉线与电力线路或其他通信线路相交。
第四节钢柄地锚1.钢柄地锚的安装要选用优质的钢材，要经过质量检测。
钢柄地锚的长度要根据所需的抗拉强度来决定；2.钢柄地锚的安装要注意地质条件，要选择坚固的地基。
钢柄地锚的安装要深入地下，要保证其稳定性；3.钢柄地锚的安装要注意安全，要避免与电力线路或其他通信线路相交。
第五节高拉桩撑杆吊板拉1.高拉桩撑杆吊板拉的安装要选用优质的钢材，要经过质量检测。
高拉桩撑杆吊板拉的长度要根据所需的抗拉强度来决定；2.高拉桩撑杆吊板拉的安装要注意地质条件，要选择坚固的地基。
高拉桩撑杆吊板拉的安装要深入地下，要保证其稳定性；3.高拉桩撑杆吊板拉的安装要注意安全，要避免与电力线路或其他通信线路相交。
第六节光缆的器材检查1.光缆的器材要经过质量检测，要符合国家标准和行业标准；2.光缆的器材要保持干燥、清洁，避免受潮、受污染；3.光缆的器材要在安装前进行检查，确保无损坏、无缺陷。
架空光缆杆路施工工艺
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。

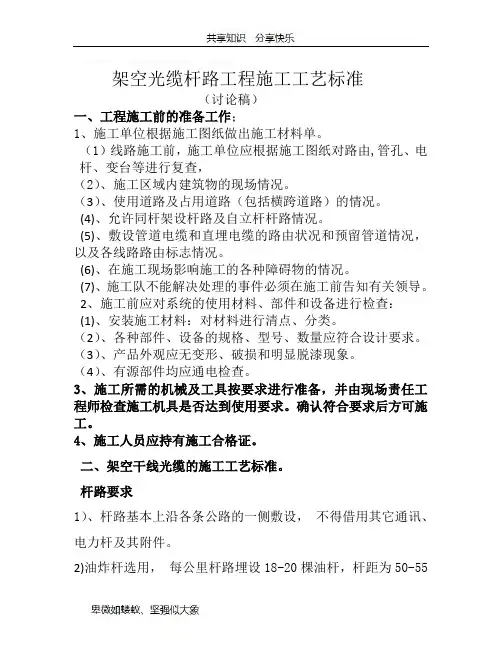

架空光缆杆路工程施工工艺标准（讨论稿）一、工程施工前的准备工作；1、施工单位根据施工图纸做出施工材料单。
（1）线路施工前，施工单位应根据施工图纸对路由,管孔、电杆、变台等进行复查，（2）、施工区域内建筑物的现场情况。
（3）、使用道路及占用道路（包括横跨道路）的情况。
(4)、允许同杆架设杆路及自立杆杆路情况。
(5)、敷设管道电缆和直埋电缆的路由状况和预留管道情况，以及各线路路由标志情况。
(6)、在施工现场影响施工的各种障碍物的情况。
(7)、施工队不能解决处理的事件必须在施工前告知有关领导。
2、施工前应对系统的使用材料、部件和设备进行检查：(1)、安装施工材料：对材料进行清点、分类。
（2）、各种部件、设备的规格、型号、数量应符合设计要求。
（3）、产品外观应无变形、破损和明显脱漆现象。
（4）、有源部件均应通电检查。
3、施工所需的机械及工具按要求进行准备，并由现场责任工程师检查施工机具是否达到使用要求。
确认符合要求后方可施工。
4、施工人员应持有施工合格证。
二、架空干线光缆的施工工艺标准。
杆路要求1）、杆路基本上沿各条公路的一侧敷设，不得借用其它通讯、电力杆及其附件。
2)油炸杆选用，每公里杆路埋设18-20棵油杆，杆距为50-55米。
在山区及空旷田地不通公路时，可选用6米（稍径13cm）杆为基本杆高，跨越较大公路公路两用边应立加高杆8米、9米、10米或12米杆视情况而定。
(3)杆路跨越较大的河流或特殊地段时，要求采取双层钢绞线加固，其保护高度应大于该河道桥梁下沿、距河面的高度。
4）干线高度距地在6m以上，通过道路交叉口要求距地8m以上，通过铁道干线需要埋地通过，埋地通过确有困难时，须在距地9m以上高度。
并在跨越位置安装警示牌。
6）杆坑与拉线坑的埋深标准挖杆坑：普通土质的洞深不少于1/6杆长，硬质土不小于1/9杆长,超重负荷区杆坑深应增加10cm，坑径上下一致，一般比杆径大15cm。
架空光缆敷设主要工序及一般要求
架空光缆敷设主要工序及一般要求一. 立杆1. 打杆洞:打洞前要找正洞位(水泥杆角杆约内移半个根径)，划准挖洞范围。
挖好的杆洞，洞深应符合规定，其偏差不得超过±5cm。
2. 打拉线洞：必须保证拉线地锚洞的位置正确；深度必须严格按照设计要求。
3. 立杆前的准备工作。
1) 检验杆洞深度是否符合规定，如洞深不够，应继续挖深至要求为止。
2) 水泥杆在立杆前，还应检查核对电杆规格是否符合设计规定。
3) 根据电杆的规格程式、重量和工作地点的地势、土壤等条件选择适当的立杆方法和配备必要的人员。
4. 立杆的要求。
1) 直线线路上的电杆应成一直线，不得有眉毛弯或S弯。
电杆竖立要垂直，直线段上个别电杆的杆根偏差，左右不得超过5cm，前后偏差不得超过30cm。
杆梢前、后、左、右倾斜不得超过半个梢径。
2) 市内架空线路拉线出土为50-60cm，长途市内架空线路拉线出土为20-30cm。
用拉线加固的角杆，杆根应向转角内移约一个根径，拉线收紧后，杆梢应向外角倾斜约5-10cm，以便吊线收紧后，杆梢回到原转角点上。
3) 终端杆应向外略有倾斜，以便吊线收紧后接近于垂直，但不得有向内倾斜现象。
4) 杆根培土应坚实牢固。
培土应成圆锥形，高度15cm左右。
二. 拉线的制作1. 一般要求：拉线的距高比一般应取1，如受地形限制，也不得小于0.75；拉线材料一般采用镀锌钢绞线，常用的有7/2.2、7/2.6、7/3.0三种规格。
2. 拉线出土位置的允许偏差：各种拉线的方向应符合测量中的规定，其拉线入土点与正确入土点之间的左右偏差，角杆及各种顶头拉线不超过5cm，抗风、防凌拉线不超过10cm。
3. 拉线的扎固方法一般有三种：另缠法、夹板法和卡固法。
三. 吊线的安装与敷设1. 架空光缆的吊线敷设要求及垂度标准参照《架空电缆的敷设方法》及工程设计规定。
2. 光缆吊线放设前,应装好光缆吊线的固定物,光缆吊线应用三眼单槽夹板(以下简称吊线夹板)的安装方法应符合标准。

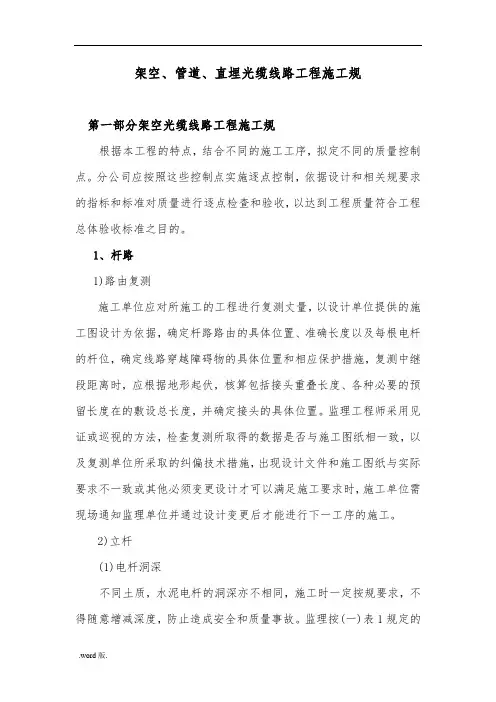

架空、管道、直埋光缆线路工程施工规范标准
架空、管道、直埋光缆线路工程施工规第一部分架空光缆线路工程施工规根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点移100～150mm。
因地形限制而不能移或装撑木的角杆可不移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
通信架空、管道、直埋光缆线路工程施工规范
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。
在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。
③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。
在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹，保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒，保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。
在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。
在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。
在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。
通信架空光缆线路施工技术规范
通信架空光缆线路施工技术规范一、施工复测（一）、复测光缆路由的具体走向、敷设方式、环境条件以及接头的具体位置。
（二）、核定光缆穿越障碍物需采取防护措施地段的具体位置和处理措施。
（三）、复测路由地面距离、杆位、杆长、杆型及杆上装置并核对基本杆路（基本杆距一般情况下为50米）。
（四）、确定拉线位置、并复核程式及数量；确定接头位置，为配般做好准备。
（五）、因环境变化必须对设计单位明确的设计进行修改时，应由施工单位提出具体意见，并经设计单位、建设单位确认。
（六）、复测时确认与其它建筑物保持必要的净距（见附表）二、新设电杆（一）、位置：不宜设在建筑物的直出口处、公路路肩上或公路与排水洶之间及地势低洼、地形不稳定的位置。
（二）、电杆埋深：（见电杆杆洞洞深表）（三）、新设电杆及新设地锚埋设回填：回土必须分层（30cm）夯实，培土高出地面15－20cm ，杂草、稀泥、冻结夹雪的土块、石块不得填入洞内，市区地段应回土夯实，恢复路面。
（四）、杆根加固装置：应符合有关要求。
（五）、电杆垂直：杆路在直线段上，不得有眉毛弯，S弯，杆根左右偏差小于5cm；杆稍前后左右倾斜不得超过1／3梢径；角杆杆根向内移10－15cm，杆梢向外倾斜5－10cm；终端杆向拉线方向倾斜10－20cm。
（六）、杆号编写：杆号应面向道路一侧，字体及大小整齐一致，位置应符合规定，用黑油漆喷涂或书写，无堆积或流散，杆号最后一个字距地面2.5cm 。
三、拉线及撑杆（一）、拉线程式及规格：直线段上每8－16根电杆，设一组双方拉线，每32根电杆设一组四方拉线。
角杆拉线及其程式设置见下表：角杆允许的最大角深表坡度变更杆不平衡拉线装设表角杆拉线程式表（二）、拉线方位与缠扎规格：角杆拉线、撑杆位置应在角的平分线上，双方拉及顺线拉分别和线路行进方向垂直及同向；拉线上把、中把的缠扎规格如下：1、拉线上把：7／2.6钢绞线折回――拉线衬环――双槽夹板――3.0F 缠扎10 cm――间隔5cm――包头3cm－－切断余线结束。
详解架空通信光缆施工步骤及注意事项！
详解架空通信光缆施工步骤及注意事项！关于架空光缆如何施工？是很多一线通信人会遇到的问题。
如何规范地进行通信光缆施工，减少故障？一起来学习学习！通信光缆施工一般是有这八个步骤：1、立杆2、安装拉线3、布放吊线4、避雷线和地线5、光缆敷设6、光缆接续7、光缆成端和测试9、工程验收一、立杆1、选用电杆类型基本杆高7m，梢径150mm。
如遇特殊地段、跨越障碍或公路、铁路时，可根据实际地形选用8m、9m等杆高。
2、7m基本电杆洞深表面为石质达到0.9m，其它土质达到1.2m。
3、杆距基本杆距50m，根据山区的地形，可调整为60m。
某些地段如遇地形限制如跨河等档距较长时应按架空飞线处理，处理方法我们将在后面的布放吊线部分做详细说明。
4、电杆标号以设计段落为独立单位进行编写，最下一个字离地面宜为2.5m，杆号字面面向公路，白底黑字，字体为阿拉伯数字等要求。
5、施工注意事项：（1）检查洞深合格后，方能立杆。
（2）直线上的电杆（中间杆)其中心垂线与路由中心线左右偏差应小于5厘米，电杆本身应上下垂直；角杆的杆根应内移半个杆根（10～15cm），拉线收紧后，杆梢应向外角倾斜约一个杆梢；终端杆杆身应向拉线侧倾斜10～20厘米。
（3）杆根底盘、卡盘等固根装置应符合设计要求。
（4）回土应分层夯实，市区固化路面回土与路面齐平；郊外培土应高出路面10—15厘米。
（5）线路在与10KV电力线交越时，两侧电杆均应装避雷线。
二、安装拉线1、拉线的程式应符合设计要求。
2、检查地锚深度合格后，方能埋地锚、装拉线。
拉线地锚的实际出土长度为30～60mm。
3、拉线的距高比为宜1，不得小于0.75；撑杆的距高比为0.6，不得小于0.5。
4、角杆拉线应在内角平分线的延长线上；终端拉线应在线路的中心线上。
角深大于15m，应在转角杆安装两条顶头拉线。
5、直线杆每16档设置一处防风拉线（人字拉）；每32根电杆设置一处防凌拉线（四方拉）[四方拉的顺风拉线设在吊线上10-15cm 处且做辅助线，侧面拉线设在吊线下25-30cm。
解析“通信架空光缆安装工艺图解”
1、基础知识
（4）带状式光缆 带状式光缆结构是将多根一次涂覆光纤排列成行制成带状 光纤单元，然后再把带状光纤单元放入在塑料套管中，形 成中心束管式结构；也可以把带状光纤单元放入凹槽内或 松套管内，形成骨架式或层绞式结构。带状结构光缆的优 点是可容纳大量的光纤（一般在100芯以上），满足作为用 户光缆的需要；同时每个带状光缆单元的接续可以一次完 成，以适应大量光纤接续、安装的需要。
模场直径（µm）
弯曲特性（dB）
8－11
1.0
9－10
0.5
10.5
1、基础知识
1.光缆的结构 光缆是以一根或多根光纤或光纤束制成符合化学、机械 和环境特性的结构。不论何种结构形式的光缆，基本上都是 由缆芯、加强元件和护层三部分组成。 （1）缆芯 缆芯结构应满足一下基本要求： ① 使光纤在缆内处于最佳位置和状态，保证光纤传输性能 稳定。在光缆受到一定打拉、侧压等外力时，光纤不应承受 外力影响。 ② 缆芯中的加强元件应能经受允许拉力。 ③ 缆芯截面应尽可能小，以降低成本 缆芯内有光纤、套管或骨架和加强元件，在缆芯内还需 填充油膏，具有可靠的防潮性能，防止潮气在缆芯中扩散。
1、基础知识
G.652与G.655光纤比较
技术参数 工作波长（nm） 衰减（dB/Km） 零色散波长（nm） 零色散斜率（ps/nm） 色散（ps/nm.Km） 色散范围（nm） 偏振模色散 光有效面积（µ） G.655 1530－1565 ≤0. 22 1530 0.045－0.1 1≤D≤6 1530－1565 0.5 55－77 3.5 1288－1339 0.5 80 1310 ≤0.36 0.093 18 1550 G.652 1550 ≤0.23 1300－1324
拉线应在线路的中心线上。角深大于15m，应在转
架空光缆线路施工技术要求
架空光缆线路施工技术要求
一、前期准备
1、勘测：草图、行政区划、拓扑的调查勘测，视情况确定光缆的走线。
2、路由选择：考虑施工条件、经济投资性、实用性、环保要求等，
选择最优的施工路由和工程技术参数。
3、审批：根据施工要求，经过执法机关、主管机关或相应团体、部
门的许可、批准、备案等程序审批。
4、工程准备：拟定及修改施工图，完成技术资料、施工材料及设备、施工标准准备等。
二、架空光缆线路施工技术
1、准备工作：检查光缆线路安装位置及高低，安装支架、回转折箍
及电拉桩等。
2、熔接施工：将光缆接到本局指定的电拉桩上，然后由光缆拉绳拉
到指定支架上，并用钢索紧紧固定，拉紧钢索后，用电缆分支接头将各层
之间的光缆分支连接。
3、破拆工序：纤芯之间的连接采用熔接工艺，熔接时先将芯纤打结，然后用溴氢熔接，检查熔接是否正确，熔接后用长度不少于200mm的专用
电缆束扎结，再用尼龙丝带紧固。
4、拉纤护层安装工作：将拉纤护层安装在指定支架上，按技术要求
安装完毕后，检查护层振动及破损情况，护层断裂小于5mm以内。
架空光缆的施工程序(3篇)
第1篇一、施工准备1. 施工方案：根据设计图纸，制定详细的施工方案，明确施工流程、施工材料、施工设备、施工人员等。
2. 施工材料：准备所需的光缆、接续设备、附件、工具等材料。
3. 施工设备：准备施工所需的吊车、绞车、紧线器、滑车等设备。
4. 施工人员：组织施工队伍，对施工人员进行技术培训和安全教育。
二、立杆1. 选取电杆类型：根据地形、地质、负荷等因素，选择合适的电杆类型。
2. 挖坑：根据电杆尺寸，挖掘深度适宜的基坑。
3. 安装电杆：将电杆插入基坑，调整垂直度，用混凝土进行固定。
4. 电杆标号：按照设计要求，在电杆上标注杆号。
三、安装拉线1. 拉线定位：根据设计要求，确定拉线的位置。
2. 拉线锚固：将拉线锚固在拉线桩上。
3. 拉线调整：调整拉线张力，确保拉线稳定。
四、布放吊线1. 吊线定位：根据设计要求，确定吊线的位置。
2. 吊线安装：将吊线固定在电杆上。
3. 吊线调整：调整吊线张力，确保吊线稳定。
五、避雷线和地线1. 避雷线定位：根据设计要求，确定避雷线的位置。
2. 避雷线安装：将避雷线固定在电杆上。
3. 地线安装：将地线固定在电杆上，并与接地体连接。
六、光缆敷设1. 光缆定位：根据设计要求，确定光缆的位置。
2. 光缆敷设：将光缆沿吊线、拉线敷设，注意光缆的松紧度。
3. 光缆挂钩：在光缆敷设过程中，使用挂钩固定光缆。
七、光缆接续1. 接续准备：准备接续工具、材料，对施工人员进行接续培训。
2. 接续操作：按照规范进行光缆接续，确保接续质量。
3. 接续测试：对接续后的光缆进行测试，确保传输质量。
八、光缆成端和测试1. 成端操作：将光缆成端，连接到设备。
2. 测试操作：对成端后的光缆进行测试，确保传输质量。
九、工程验收1. 施工单位自检：对施工过程进行自检，确保工程质量。
2. 客户验收：客户对施工成果进行验收，确认工程质量。
3. 验收报告：整理验收报告，提交相关部门。
总结：架空光缆施工程序是确保工程质量和施工安全的关键。
架空光缆杆路施工工艺.明12页word
架空光缆杆路工程施工工艺标准（讨论稿）一、工程施工前的准备工作；1、施工单位根据施工图纸做出施工材料单。
（1）线路施工前，施工单位应根据施工图纸对路由,管孔、电杆、变台等进行复查，（2）、施工区域内建筑物的现场情况。
（3）、使用道路及占用道路（包括横跨道路）的情况。
(4)、允许同杆架设杆路及自立杆杆路情况。
(5)、敷设管道电缆和直埋电缆的路由状况和预留管道情况，以及各线路路由标志情况。
(6)、在施工现场影响施工的各种障碍物的情况。
(7)、施工队不能解决处理的事件必须在施工前告知有关领导。
2、施工前应对系统的使用材料、部件和设备进行检查：(1)、安装施工材料：对材料进行清点、分类。
（2）、各种部件、设备的规格、型号、数量应符合设计要求。
（3）、产品外观应无变形、破损和明显脱漆现象。
（4）、有源部件均应通电检查。
3、施工所需的机械及工具按要求进行准备，并由现场责任工程师检查施工机具是否达到使用要求。
确认符合要求后方可施工。
4、施工人员应持有施工合格证。
二、架空干线光缆的施工工艺标准。
杆路要求1）、杆路基本上沿各条公路的一侧敷设，不得借用其它通讯、电力杆及其附件。
2)油炸杆选用，每公里杆路埋设18-20棵油杆，杆距为50-55米。
在山区及空旷田地不通公路时，可选用6米（稍径13cm）杆为基本杆高，跨越较大公路公路两用边应立加高杆8米、9米、10米或12米杆视情况而定。
(3)杆路跨越较大的河流或特殊地段时，要求采取双层钢绞线加固，其保护高度应大于该河道桥梁下沿、距河面的高度。
4）干线高度距地在6m以上，通过道路交叉口要求距地8m以上，通过铁道干线需要埋地通过，埋地通过确有困难时，须在距地9m以上高度。
并在跨越位置安装警示牌。
6）杆坑与拉线坑的埋深标准挖杆坑：普通土质的洞深不少于1/6杆长，硬质土不小于1/9杆长,超重负荷区杆坑深应增加10cm，坑径上下一致，一般比杆径大15cm。
*电杆的埋深要求：6m杆普通土埋深1.2m，石质1.0m；7m杆普通土埋深1.3m，硬土1.2m,水田、湿地1.4m，石质1.0 m；8m杆普通土埋深1.5m，硬土1.4m,水田、湿地1.6m，石质1.2m；9m杆普通土埋深1.6m，硬土1.5m,石质1.4m；10m杆普通土埋深1.7m，硬土1.6m,石质1.6m；12m杆普通土埋深2.1m，硬土2.0m,石质2.0m；*拉线地锚坑埋深要求：(1）普通土埋深1.4m，硬土1.3m，水田、湿地1.5m，石质1.1m立杆（1）直线路上的电杆应成一直线，不得有S弯，电杆竖立应正直。
架空光电缆施工方案
目录第一章编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)第二章工程概况 (2)2.1工程概况 (2)2.2改移工程概况 (2)2.3改移原由及改移示意图 (3)第三章施工部署 (10)3.1施工组织机构 (10)3.2工期计划 (10)3.3技术准备 (11)3.4人员准备 (11)3.5施工机械准备 (12)3.6现场准备 (12)第四章主要施工方案及措施 (13)4.1架空电缆施工工艺及措施 (13)4.1.1施工工艺流程 (13)4.1.2施工前运输准备 (13)4.1.3电杆、拉线基坑及基础埋设 (13)4.1.4电杆的组力与绝缘子安装 (14)4.1.5拉线安装 (14)4.1.6导线架设 (14)4.1.7接地工程 (15)4.1.8电缆头制作及电缆敷设 (15)4.2架空光缆施工方法 (16)4.2.1施工流程 (16)4.2.2杆路 (16)4.2.3吊线 (16)4.2.4拉线 (17)4.2.5钢柄地锚 (17)4.2.6高拉桩撑杆吊板拉 (18)4.2.7光缆的器材检验 (18)4.2.8光缆的配盘 (18)4.2.9光缆接续与安装 (19)4.2.10光缆架设 (19)4.2.11地线避雷线 (20)4.3架空光电缆改为入地的施工方法 (20)4.3.1测量放样 (20)4.3.2土方开挖 (20)4.3.3砌体结构工程 (21)4.3.4管道及光、电缆敷设方法和施工要求 (21)4.3.5回填 (21)第五章质量保证体系及措施 (23)5.1质量保证体系 (23)5.2质量保证措施 (24)第六章文明施工措施 (26)6.1文明施工保证体系 (26)6.2文明施工目标 (26)6.3文明施工具体措施 (26)第七章环境保护措施 (29)7.1环境保护体系 (29)7.2环境保护目标 (29)7.3环境保护具体措施 (29)第八章安全施工措施 (31)8.1安全保障方针 (31)8.2安全目标 (31)8.3安全保障体系 (31)8.4安全技术措施 (32)第九章消防保卫体系及措施 (33)9.1消防保障体系 (33)9.2消防保卫措施 (33)9.3保卫措施 (34)第一章编制依据及原则1.1编制依据1、海淀北部地区核心区东侧边界路（京密引水渠北侧路～翠湖南路）道路工程施工设图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空光缆杆路工程施工工艺标准（讨论稿）一、工程施工前的准备工作；1、施工单位根据施工图纸做出施工材料单。
（1）线路施工前，施工单位应根据施工图纸对路由,管孔、电杆、变台等进行复查，（2）、施工区域内建筑物的现场情况。
（3）、使用道路及占用道路（包括横跨道路）的情况。
(4)、允许同杆架设杆路及自立杆杆路情况。
(5)、敷设管道电缆和直埋电缆的路由状况和预留管道情况，以及各线路路由标志情况。
(6)、在施工现场影响施工的各种障碍物的情况。
(7)、施工队不能解决处理的事件必须在施工前告知有关领导。
2、施工前应对系统的使用材料、部件和设备进行检查：(1)、安装施工材料：对材料进行清点、分类。
（2）、各种部件、设备的规格、型号、数量应符合设计要求。
（3）、产品外观应无变形、破损和明显脱漆现象。
（4）、有源部件均应通电检查。
3、施工所需的机械及工具按要求进行准备，并由现场责任工程师检查施工机具是否达到使用要求。
确认符合要求后方可施工。
4、施工人员应持有施工合格证。
二、架空干线光缆的施工工艺标准。
杆路要求1）、杆路基本上沿各条公路的一侧敷设，不得借用其它通讯、电力杆及其附件。
2)油炸杆选用，每公里杆路埋设18-20棵油杆，杆距为50-55米。
在山区及空旷田地不通公路时，可选用6米（稍径13cm）杆为基本杆高，跨越较大公路公路两用边应立加高杆8米、9米、10米或12米杆视情况而定。
(3)杆路跨越较大的河流或特殊地段时，要求采取双层钢绞线加固，其保护高度应大于该河道桥梁下沿、距河面的高度。
4）干线高度距地在6m以上，通过道路交叉口要求距地8m以上，通过铁道干线需要埋地通过，埋地通过确有困难时，须在距地9m以上高度。
并在跨越位置安装警示牌。
6）杆坑与拉线坑的埋深标准挖杆坑：普通土质的洞深不少于1/6杆长，硬质土不小于1/9杆长,超重负荷区杆坑深应增加10cm，坑径上下一致，一般比杆径大15cm。
*电杆的埋深要求：6m杆普通土埋深1.2m，石质1.0m；7m杆普通土埋深1.3m，硬土1.2m,水田、湿地1.4m，石质1.0 m；8m杆普通土埋深1.5m，硬土1.4m,水田、湿地1.6m，石质1.2m；9m杆普通土埋深1.6m，硬土1.5m,石质1.4m；10m杆普通土埋深1.7m，硬土1.6m,石质1.6m；12m杆普通土埋深2.1m，硬土2.0m,石质2.0m；*拉线地锚坑埋深要求：(1）普通土埋深1.4m，硬土1.3m，水田、湿地1.5m，石质1.1m立杆（1）直线路上的电杆应成一直线，不得有S弯，电杆竖立应正直。
②、立杆的杆梢前后，左右倾斜不得超过1/2梢径。
（不大于5cm）；(3) 转角杆、终端杆必须设置拉线，配大号地锚块。
转角杆拉线应与线路分角线方向对正,终端杆拉线应与线路方向对正,拉距/杆高比为1：1（4）角杆、终端杆杆梢应向拉线侧倾斜10至20CM。
（5）杆坑的回填土必须分层夯实，杆根培土可高出地面15至20CM。
(6) 杆路电杆埋深不够及松土地段，立在路边、河滩及池塘边杆根缺土岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩保护。
护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
(7)在路边易被车辆碰撞的地方立杆，应加设护杆桩，加高为40-50cm。
（8）、所有自立杆路必须挂牌编号；及时反馈技术部存档*钢绞线在电杆上的安装架设工艺（1）在一路干线中，钢绞线架设在电杆的位置，应保持在相同的标高，两杆之间的钢缆垂度为长度的0.5%，特殊情况时（如跨越障碍物或地形有坡度时）允许架设标高略有差异，但钢绞线的坡度不应超过杆距的1/20。
(2) 钢绞线在40米跨度以下直径不小于为7×1.8mm，75米跨度以下直径不小于7×2.2mm，75米跨度以上直径不小于7×2.6mm。
(3）所有铁件必须使用镀锌件。
( 4）干线须选用7×2.0mm以上规格的钢绞线，挂钩采用25mm塑托挂钩，(根据不同杆径配置)采用单吊线抱箍，有头穿钉长度。
(5）架空钢绞线必须在公路（杆）的外侧。
在新杆上布放和收紧吊线时，要防止电杆倾斜和倒杆，*（手板葫芦收紧钢绞线后要平直）(6)钢线与其他线路交越时均须加设交越保护套，两侧各超出0.5m。
钢线架设挂缆后应无明显垂度。
(7）钢绞线10个杆距需做回头终端处理，必须加装护杆瓦。
操作时应用一只三眼双槽夹板和两道码口线。
（见图2-1）(8）钢绞线架设时禁止与非有线电视接地系统相连。
拉线制作方式.1)拉线制作方式：在杆稍25-30cm处、（加护杆瓦）采用夹板法，上把要求挤紧、后跟双槽夹板，左右间隙空5cm后，用3.2铁线自缠10cm，空10cm后，缠5cm收头。
（吊线回头终端与拉线上把要求一至）2)拉线抱箍在电杆的位置,终端拉,顶头拉,角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距10cm±2cm(3)地锚杆出土面离地应小于30cm。
地锚钢柄长度规格根据设计埋深要求选定。
（4）.拉线地锚的实际出土点与规定出土点之间的偏移应≤5cm。
地锚的出土斜槽，应与拉线上把成直线。
（5）拉线地锚应埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直。
（6）拉线在道路旁、拐角、终端等处必须加套安全警示管等安全标志。
架空光缆的敷设1）光缆干线应力求线路短直、安全稳定、可靠，便于维修和检测，并使线路避开易受损场所，减少与其他管线等障碍物的交叉跨越。
2）光（电）缆与通信、电力其他架空明线线路应保持适当距离(见表1）。
3）光（电）缆与树木、杆状物,通信线路交叉时，必须加保护管保护，，绝对禁止不加保护的接触性交叉，保护管必须固定牢固，不得两面窜动。
见图2-10）。
4）除特殊注明外，护管一律用3mm以上厚度的聚乙烯绝缘护管。
.5）光缆敷设前，应使用光时域反射计和光纤衰耗测试仪（OTDR）检查光纤有无断点，衰耗值应符合设计要求。
6）.核对光缆的长度，根据施工图上给出的实际敷设长度选配光缆，配盘时应使接头避开河沟、交通要道及其它障碍物处，架空光缆的接头盒距杆的距离应不大于1 m。
7）施工前要对光缆的端别予以判定并确定AB端，A端应是朝着网络枢纽的方向，B端是用户一侧，敷设时端别方向应一致。
8）光缆敷设时，要求布放光缆的牵引力应不超过光缆允许张力的80%，一般为150-200kg，瞬时最大牵引力不得大于光缆允许张力，主要牵引力应加在光缆的加强构件上，光纤不应直接承受拉力。
布放光缆时应在角深大的角杆上,背档或吊档杆上挂有滑轮。
光缆一次牵引长度一般应不大于1km，超长距离时，应将光缆盘成“8 ”型分段牵引或中间适当地点增加辅助牵引，以减少光缆张力和提高施工效率。
9）光缆布放应通过滑轮牵引，光缆盘转动速度应与光缆布放速度同步，要求牵引的最大速度为15米/分，并保持恒定。
光缆出盘处要保持松弛的弧度，并留有缓冲的余量，严禁光缆出现背扣扭转或小圈，严禁硬拉猛拽，应避免光缆受到外界的冲击力和重物碾压，不得使光缆变形受损，应保持光缆外护套不受损伤。
否则会使光学特性发生变化。
10）光缆弯曲时不能低于最小曲率半径，施工过程中弯曲半径应不小于光缆外径的20倍。
11）.架空光缆敷设时端头应采用塑料胶带包扎，接头的预留长度不宜小于10 m，并将余缆盘成圈后挂在杆的高处。
12) 架空线缆钢绞线必须拉紧，挂钩必须均匀，线缆不得扭曲。
光缆钩间距为50cm±3cm,挂钩与光缆搭扣一致,挂钩托板齐全,平正布放无蛇形,均匀挂设；每增加一根复挂缆，挂钩间距相应缩短10%。
多条线缆并行不得绞在一起，应保持平行，整齐，松紧适度。
13）架空光、电缆吊挂，缆线经过每棵电杆，必须预留半径为30cm、U型余留，且光、电缆必须加过杆保护套（35-40cm）。
14）光缆架空每500m应设一个光缆余留架，余留20～30（m）余量。
15）光缆接头盒两侧各留光缆15～20（m）余量，余量设置在两端杆的余留架上。
,绑扎牢固整齐. 以利于施工和维护。
(16)架空光缆沿线设置标志牌，尺寸为250x100x5mm的铝制片，每隔300m间距点，加挂标志牌，标志牌牢固固定于钢绞线上，面对观看方向。
光缆熔接工艺1）光缆熔接前应准备：光纤熔接机、光纤切刀、剥线器、接头盒、熔接车（或帐篷）、发电机等设备。
2）光缆的接续应由受过专门训练的人员来操作，接续时应采用光功率计或其它仪器进行监视，使接续损耗达到最小，接续后应安装光缆接头热缩护套。
3）光纤接头前应该对光缆程式选用接头盒,根据接头预留长度将需要熔接的光缆在头尾端去掉1m，进行开剥.光缆开剥后在接头盒支架上的固定要牢固。
不得损坏束管及纤芯,环境要整洁,纤芯接续必须按出厂色谱顺序或设计要求对应相接,不能得有误.4）接好纤芯后用热缩管保护,尤其是分支接头光缆时按规定接续并作好记录. 光纤在余线盘固定及盘绕的曲率半径应大于37.5mm,避免对1.55um波长产生附加衰减.盘绕后的纤芯用胶带稳妥固定在盘纤板内.5）熔接完毕后要用OTDR测试熔接点损耗。
;束状光缆熔接点损耗应小于0.02dB.6)光纤的熔接托盘上整理时务必谨慎，要自然地进盘绕，切记小弯、死弯。
整理完毕后用胶带固定。
7）熔接时要做好记录，并在接头盒内存封存一份。
光缆接头盒安装工艺1）光缆接头盒封装时,密封胶带应填实,光缆接头盒紧固螺丝要上紧,保证密封性能,在确认不渗漏的情况下方可装到吊线上。
用光缆接头盒专用抱箍固定于钢绞线上2）将两侧余留光缆设置在两端杆的余留架上（如遇供电杆特殊要求，可离开电杆一定距离）。
光缆余留架安装工艺。
1）电杆余留架安装工艺。
①光缆余留架（十字型）应在靠近电杆的位置安装。
②将其上端用专用固定螺栓固定于钢绞线上，一个侧端固定于电杆上。
③将余留光缆按照顺时针顺序缠绕在余留架内。
（4）另一种是（一字型）：托缆担、用U型抱箍固定。
、光接机、放大器、60V供电器、过流分支分配器的安装1、架空电缆线路中，裸装光接机、放大器、野外分支器、分配器应安装在距离电杆小于0.8m的地方，并固定在吊线上。
2、光接机、放大器输入、输出端的电缆都要留有1-2m适当余量，须留滴水弯，连接处应有防水措施。
电缆接头工艺要求严格按标准工艺进行，以防电缆收缩、插头脱落。
3、裸装时接入缆距接头20cm处，与钢绞线（铁丝）做平行捆扎，距接头60cm处做滴水弯和盘扎预留缆，盘扎直径为45-50cm，捆扎点不得少于2个，但F型接头及非防水型接头处一律进行防雨处理，主输出输入端，严禁用转接头，一般采用压芯式接法。
贯通连接。
4、野外过流分支器分配器的安装电缆与分支、分配器相接时，须留滴水弯，软电缆与分支、分配器相接时须留1- 2m的余量。
在钢绞线上安装的过流器件使用自带压板固定。
