架空光缆杆路施工工艺标准

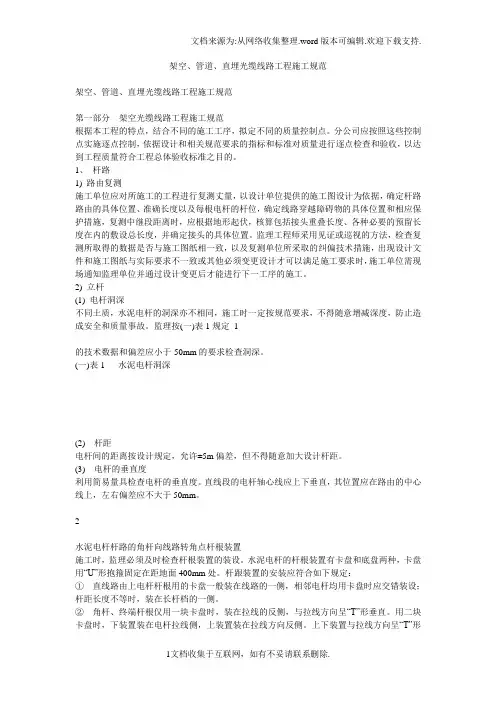

架空、管道、直埋光缆线路工程施工规范.doc
架空、管道、直埋光缆线路工程施工规范架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2) 立杆(1) 电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定 1的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1 水泥电杆洞深(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
2水泥电杆杆路的角杆向线路转角点杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
架空光缆线路施工技术要求
（四）、拉线部分
(5).坡角变化超过1/5杆距的仰角杆要求往上坡方向设一条拉线，如果仰 角两边超过1/5杆距离，则设2条顺拉线，拉线采用7/2.6程式。
(6).角杆处角深>15米时，吊线做终结，做两条终端拉线，采用7/2.6程式。 终端抱箍为吊线报箍。；角深≤15米时，做一条角杆拉线，角杆拉线棒 出土点应在线路内角平分线的反向延长线上。
3．铁件表面的防腐处理，应采用“热镀锌”处理；铁件镀锌层应牢固 地 附着铁件表面，不应有气泡、起应、针孔和锈蚀斑痕。
4．镀锌钢绞线应绞合紧密，表面应均匀光滑、无毛刺、裂纹、伤痕和 锈蚀斑痕缺陷。
6
二、光缆路由选择原则及路由确定
在光缆建设中主要遵循以下原则：
1、为降低工程造价，缩短建设工期，方便维护管理，本工程新建郊区 光缆主要采用架空敷设方式；城区光缆尽量采用管道敷设方式，无条件 时可协商利用其它部门的杆路和管道。
27
（四）、拉线部分
(10).7/2.6拉线采用φ16*2100的地锚铁柄, 7/3.0拉线采用φ16*2400的地 锚铁柄.拉攀使用三股衬环, 7/2.6的吊线和拉线使用五股衬环,7/3.0 的吊线和拉线使用七股衬环。当角深大于8米时，地锚石采用 900X370X200MM，16*2400MM地锚杆，防凌拉或角深小于等于8米 时，地锚石采用700X400X200MM，16*2100MM地锚杆。
(7).在水洼地、鱼塘、水流易冲刷的低洼地带的电杆，要做石 护墩。
21
(8).杆号标注: 杆上的文字采用白底，移动标志为兰色字 在写字之前用白漆按下图尺寸要求涂白，等漆干后再写字，喷吐底
部距地面2.5米。杆号排列以领导局为起点，以中继段为单位，依次 向前排列。颜色：白底红字，白底高60cm，宽20cm.，喷涂部分底 部距地面2.5m。
架空光缆杆路施工工艺标准[详]
![架空光缆杆路施工工艺标准[详]](https://img.taocdn.com/s3/m/a6c3fd1fdd36a32d737581bf.png)
架空光缆杆路工程施工工艺标准（讨论稿）一、工程施工前的准备工作；1、施工单位根据施工图纸做出施工材料单。
（1）线路施工前，施工单位应根据施工图纸对路由,管孔、电杆、变台等进行复查，（2）、施工区域内建筑物的现场情况。
（3）、使用道路及占用道路（包括横跨道路）的情况。
(4)、允许同杆架设杆路及自立杆杆路情况。
(5)、敷设管道电缆和直埋电缆的路由状况和预留管道情况，以及各线路路由标志情况。
(6)、在施工现场影响施工的各种障碍物的情况。
(7)、施工队不能解决处理的事件必须在施工前告知有关领导。
2、施工前应对系统的使用材料、部件和设备进行检查：(1)、安装施工材料：对材料进行清点、分类。
（2）、各种部件、设备的规格、型号、数量应符合设计要求。
（3）、产品外观应无变形、破损和明显脱漆现象。
（4）、有源部件均应通电检查。
3、施工所需的机械及工具按要求进行准备，并由现场责任工程师检查施工机具是否达到使用要求。
确认符合要求后方可施工。
4、施工人员应持有施工合格证。
二、架空干线光缆的施工工艺标准。
杆路要求1）、杆路基本上沿各条公路的一侧敷设，不得借用其它通讯、电力杆及其附件。
2)油炸杆选用，每公里杆路埋设18-20棵油杆，杆距为50-55米。
在山区及空旷田地不通公路时，可选用6米（稍径13cm）杆为基本杆高，跨越较大公路公路两用边应立加高杆8米、9米、10米或12米杆视情况而定。
(3)杆路跨越较大的河流或特殊地段时，要求采取双层钢绞线加固，其保护高度应大于该河道桥梁下沿、距河面的高度。
4）干线高度距地在6m以上，通过道路交叉口要求距地8m以上，通过铁道干线需要埋地通过，埋地通过确有困难时，须在距地9m以上高度。
并在跨越位置安装警示牌。
6）杆坑与拉线坑的埋深标准挖杆坑：普通土质的洞深不少于1/6杆长，硬质土不小于1/9杆长,超重负荷区杆坑深应增加10cm，坑径上下一致，一般比杆径大15cm。
*电杆的埋深要求：6m杆普通土埋深1.2m，石质1.0m；7m杆普通土埋深1.3m，硬土1.2m,水田、湿地1.4m，石质1.0 m；8m杆普通土埋深1.5m，硬土1.4m,水田、湿地1.6m，石质1.2m；9m杆普通土埋深1.6m，硬土1.5m,石质1.4m；10m杆普通土埋深1.7m，硬土1.6m,石质1.6m；12m杆普通土埋深2.1m，硬土2.0m,石质2.0m；*拉线地锚坑埋深要求：(1）普通土埋深1.4m，硬土1.3m，水田、湿地1.5m，石质1.1m 立杆（1）直线路上的电杆应成一直线，不得有S弯，电杆竖立应正直。

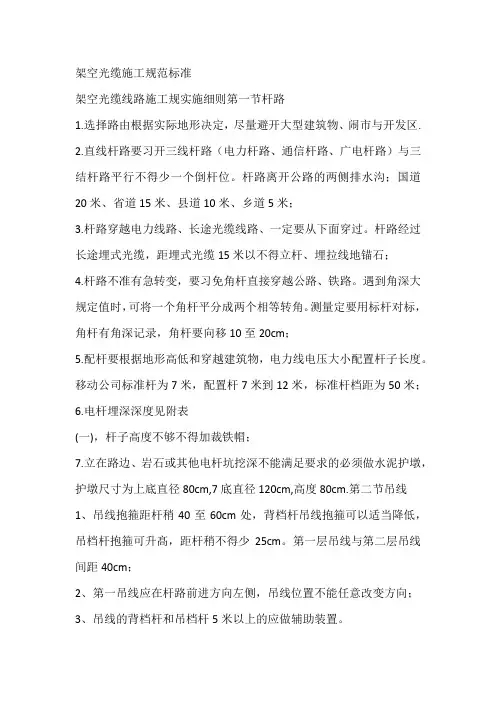

架空光缆施工规范标准
架空光缆施工规范标准架空光缆线路施工规实施细则第一节杆路1.选择路由根据实际地形决定，尽量避开大型建筑物、闹市与开发区.2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少一个倒杆位。
杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆15米以不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
遇到角深大规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向移10至20cm；5.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.电杆埋深深度见附表(一)，杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm,7底直径120cm,高度80cm.第二节吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升髙，距杆稍不得少25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。
100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm 以上。
飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4、8米以上角深角应做辅助线，角杆辅助线采用72.2钢钱线，从吊线抱箍穿钉至封口60cm,用二只U型钢卡（10cm）间距10cm,5至7圈封头，5至8米角深角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。
第三节拉线1、拉线方位角深一定要用皮尺测定，丈量角深以50米标准杆距为测定依据2、拉线抱箍在电杆的位置，终端拉，顶头拉，角杆拉，顺线拉线一律装设在吊线抱箍的上方，侧面拉线装设在吊线抱箍的下方，拉线抱箍与吊线抱箍间距10cm2cm.第一道拉线与第二道拉线抱箍间距为40cm.3、7_2.2钢绞线主吊线，角深在7.5米以下，拉线应采用2.6钢绞线；角深在7.5米以上，拉线应采用2.6钢绞线；角深在7.5米以上，拉线应采用2.6钢绞线，顶头拉线都用2.6钢绞线.4、15米以上角深的角杆,应做人字拉线.拉线距离比1：1,但不得少0.75,防风拉为8根杆一处，四方拉一般32杆左右设一处（最长不得大48根杆距）；四方拉必须做辅助线装置.5、拉线上把见附表(二)；中把见附表(三).第四节钢柄地锚1.钢柄原则上采用1800mm_12mm,2100mm_16nun,70_20nun洋元；地描石采用水泥制600nun_400nun方块和800nun_400mm方块；2.凡角杆顺线拉线应用2100mm_16mm钢柄地锚，防风拉线侧面拉线应用1800mm_12mm钢柄的地锚，特殊杆应用2400mm_20mm钢柄地锚，钢柄地锚出土为20至50厘米，角杆拉线方位允许偏差5厘米，其它钢柄地锚出土方位允许偏差10厘米.八字拉钢柄地锚出土方位应向移6070厘米3.埋设钢柄地锚斜口要深，要斜，上部拉线与钢柄成直线回土要夯实，吊板拉线钢柄地锚原则上用混泥土浇注.第五节高拉桩撑杆吊板拉1.高拉桩杆稍应向拉线合力方向庾侧倾斜60-80厘米，付拉包箍距杆菌稍不少25厘米，正拉线与地面保持合理的高度.2.不得在角深7米以上角杆装设撑杆，撑杆方应该在角杆角平分线上，撑杆杆根要埋深4060厘米.3.吊板拉横担应装在杆子1/5处.第六节光缆的器材检验1.施工单位根据设计对运到工地的光缆，器材的规格，程式数量进行清点和处观检查；2.工程所在地用的光缆器材必须有产品合格检验证.核对厂家记录所列项目及指标，是否符合国家或部颁标准和设计要求.3.核对单盘规格，程式和制造长度，应符合订货合同规定，和设计要求；4.对光缆的外观检查，我包装是否完好，发现问题做记录，在测试时重点检验5.光缆开头检验时，应该对光缆端别，产基盘上标注；6.光缆现场检验测试光纤衰减常数，光纤长度，应按设计规定测试项目进行，发现问题向建设单位反映.7.单盘光缆检验完毕，恢复光缆端头密封.对光缆尾纤及光缆接头盒检查，看是否齐全，看规格程式是否符合设计要求，接头盒分直通型和分歧型，仔细看使用说明便实地安装.9.检验测试必须有完整记录，并由建设单位备案，确认没有问题方可进行全程光缆配盘.第七节光缆的配盘1.光缆配盘应根据复测路由计算出光缆架设总长度及光纤全程传输质量要求选配单盘光缆；2.本地网光缆根据主干光缆和分歧光缆的布局，依设计要合理进行配盘.3.光缆应尽量做到整盘架设，以减少中间接头.4.光缆配盘结果应填入中继段光缆配盘图，应反复仔细审核，不得出差错.5.光缆端别的确定:按设计规定的光缆端别布放光缆.第八节光缆接续与安装1.局站光缆的安装，根据设计安装时留有足够的长度.2.光缆在局站终端形式:0DF架;光纤终端盒等.严格按照设备说明书操作，尾纤与光缆接续严格按设计顺序连接，同时在尾纤上贴有标记,并作好记录.3.炮纤在机架盘绕应大规定的曲率半径，利用光缆中光纤连接时其连接损耗应符合设计要求.在熔接测试时，必须严格用OTOR仪测试.4.光缆接续:光缆接续容：光纤接续，加强芯，护套的固定，接头损耗测量接头盒的封装以及接头保护的安装.光纤接头前应该对光缆程式选用接头盒，根据接头预留长度进行开剥.光缆开剥后在接头盒支架上的固定要牢固，不得损坏束管及纤芯.环境要整洁，纤芯接续必须按出厂色谱顺序或设计要求对应相接，不能得有误，尤其是分歧接头光缆时按规定接续并作好记录.架空光缆接头盒加强芯不接地，不联通用熔接机进行纤芯接续时，光纤熔接的全部过程应采用OTOR监测，测出接头损耗，同时记录接头点到测试点纤芯距离.确保光纤接续平均损耗达到设计文件的规定，保证光缆传输质量.接好纤芯后用热缩管保护，光纤在余线盘固定及盘绕的曲率半径应大7.5mm,避免对1.55um波长产生附加衰减.盘绕后的纤芯用胶带稳妥固定在盘纤板.光缆接头盒封装时，密封胶带应填实，光缆接头盒紧固螺丝要上紧，保证密封性能，在确认不渗漏的情况下方可装到吊线上（或埋入地下）.第九节光缆架设1.光缆布放时不允许过度弯曲，其弯曲半径不得小光缆处径20倍，不允许有小扣及纽绞现象，不得损坏光缆保护层.2.布放光缆时应在角深大的角杆上，背档或吊档杆上挂有滑轮.光缆在角杆，四方拉上有预留线，预留线用塑料波纹管护套，预留弓子中间用软扎线固定在电杆上.3.光缆钩问距为50cm3cm,挂钩与光缆搭扣一致，挂钩托板齐全，平正布放无蛇形，4.光缆接头盒两侧余线10米至20米为宜，将余线用预留架固定接头杆相邻两杆的反侧，把反线盘在余线架上，绑扎牢固整齐.第十节地线避雷线1.终端杆，引入杆,接近局，站的5根电杆必须置避雷线.2.角杆，跨越杆，分支杆，12米以上的特殊杆，高坡杆利用拉线入地，地气线，避雷线应用4.0mm,铁线沿杆子直接入地，其上部高出杆顶10cm，4.0mm铁线用2.5mm铁线间距4060cm固定在电杆上.3.利用拉线入地的避雷线，不得碰触吊线包箍.第节标志杆号1. ”杆志与杆号字面应向道路一侧，字面始终对准吊线夹板的反面.编制杆号应该用白漆打底，最后一个字最离地面少2米.杆号尺寸为55_22cm,高拉杆，撑杆不编者按列杆号.备注：顶背档杆，四方拉线杆，直档杆每隔500米处，装置直埋或避雷线.建筑物之间架空光缆对建筑群子系统而言，我们通常会进行户外架空光缆施工。

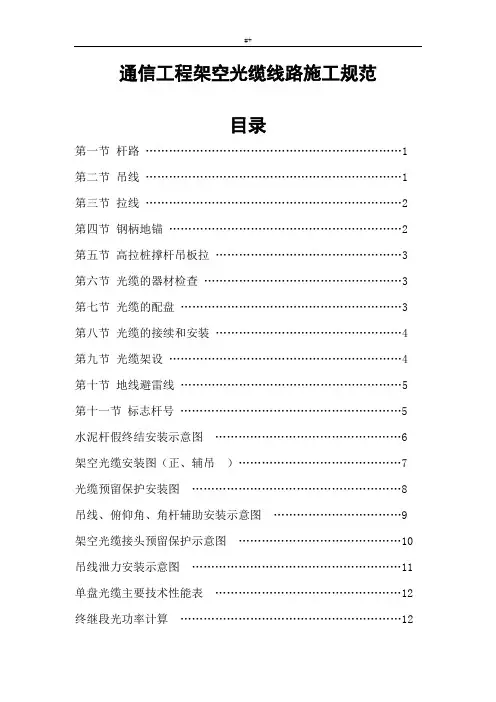

通信光缆架空杆路的施工标准规范
通信工程架空光缆线路施工规范目录第一节杆路 (1)第二节吊线 (1)第三节拉线 (2)第四节钢柄地锚 (2)第五节高拉桩撑杆吊板拉 (3)第六节光缆的器材检查 (3)第七节光缆的配盘 (3)第八节光缆的接续和安装 (4)第九节光缆架设 (4)第十节地线避雷线 (5)第十一节标志杆号 (5)水泥杆假终结安装示意图 (6)架空光缆安装图（正、辅吊） (7)光缆预留保护安装图 (8)吊线、俯仰角、角杆辅助安装示意图 (9)架空光缆接头预留保护示意图 (10)吊线泄力安装示意图 (11)单盘光缆主要技术性能表 (12)终继段光功率计算 (12)架空光缆的敷设 (14)光缆线路的保护措施 (1)第一节杆路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.电杆埋深深度见附表（一），杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
第二节吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。
架空光缆敷设主要工序及一般要求
架空光缆敷设主要工序及一般要求一. 立杆1. 打杆洞:打洞前要找正洞位(水泥杆角杆约内移半个根径)，划准挖洞范围。
挖好的杆洞，洞深应符合规定，其偏差不得超过±5cm。
2. 打拉线洞：必须保证拉线地锚洞的位置正确；深度必须严格按照设计要求。
3. 立杆前的准备工作。
1) 检验杆洞深度是否符合规定，如洞深不够，应继续挖深至要求为止。
2) 水泥杆在立杆前，还应检查核对电杆规格是否符合设计规定。
3) 根据电杆的规格程式、重量和工作地点的地势、土壤等条件选择适当的立杆方法和配备必要的人员。
4. 立杆的要求。
1) 直线线路上的电杆应成一直线，不得有眉毛弯或S弯。
电杆竖立要垂直，直线段上个别电杆的杆根偏差，左右不得超过5cm，前后偏差不得超过30cm。
杆梢前、后、左、右倾斜不得超过半个梢径。
2) 市内架空线路拉线出土为50-60cm，长途市内架空线路拉线出土为20-30cm。
用拉线加固的角杆，杆根应向转角内移约一个根径，拉线收紧后，杆梢应向外角倾斜约5-10cm，以便吊线收紧后，杆梢回到原转角点上。
3) 终端杆应向外略有倾斜，以便吊线收紧后接近于垂直，但不得有向内倾斜现象。
4) 杆根培土应坚实牢固。
培土应成圆锥形，高度15cm左右。
二. 拉线的制作1. 一般要求：拉线的距高比一般应取1，如受地形限制，也不得小于0.75；拉线材料一般采用镀锌钢绞线，常用的有7/2.2、7/2.6、7/3.0三种规格。
2. 拉线出土位置的允许偏差：各种拉线的方向应符合测量中的规定，其拉线入土点与正确入土点之间的左右偏差，角杆及各种顶头拉线不超过5cm，抗风、防凌拉线不超过10cm。
3. 拉线的扎固方法一般有三种：另缠法、夹板法和卡固法。
三. 吊线的安装与敷设1. 架空光缆的吊线敷设要求及垂度标准参照《架空电缆的敷设方法》及工程设计规定。
2. 光缆吊线放设前,应装好光缆吊线的固定物,光缆吊线应用三眼单槽夹板(以下简称吊线夹板)的安装方法应符合标准。
光缆施工工程标准(3篇)
第1篇一、工程概述光缆施工工程是指将光缆铺设、连接、调试等过程，以满足通信传输需求的一项系统工程。
为确保工程质量和安全，特制定本施工标准。
二、施工准备1. 设计文件：工程开工前，必须具备完整、准确的设计文件，包括施工图、设备清单、技术要求等。
2. 施工方案：根据设计文件和现场实际情况，制定详细的施工方案，包括施工顺序、施工方法、施工进度等。
3. 施工人员：施工人员应具备相应的资质和技能，经过专业培训，熟悉工程图纸和施工规范。
4. 施工材料：施工材料应符合国家相关标准和设计要求，包括光缆、接续设备、施工工具等。
三、施工工艺1. 架空光缆施工（1）杆路架设：根据设计要求，选择合适的杆路，避开大型建筑物、闹市和开发区。
杆路直线段应尽量保持直线，转角不小于120度。
（2）吊线架设：吊线应选用符合规定的钢绞线，吊线间距应符合设计要求。
吊线与电杆的连接应牢固，吊线拉力应符合规范。
（3）光缆敷设：光缆敷设前，应检查光缆质量，确保无破损、断裂等问题。
光缆敷设过程中，应保持光缆的松紧度，避免过度拉伸。
2. 地埋光缆施工（1）挖沟：根据设计要求，确定沟槽的尺寸、深度和走向。
沟槽底部应平整，沟壁应垂直。
（2）敷设光缆：将光缆放入沟槽中，保持光缆的松紧度，避免过度拉伸。
光缆敷设过程中，应避免与沟壁、沟底接触。
（3）回填：回填材料应选择符合要求的土质，回填过程中，应分层夯实，确保回填密实。
3. 管道光缆施工（1）管道铺设：根据设计要求，确定管道的走向、尺寸和位置。
管道应保持直线，转角不小于120度。
（2）光缆敷设：将光缆放入管道中，保持光缆的松紧度，避免过度拉伸。
光缆敷设过程中，应避免与管道内壁接触。
（3）封堵：管道封堵材料应选择符合要求的材料，封堵应严密，防止水分、杂质侵入。
四、施工质量要求1. 杆路、管道、沟槽等施工质量应符合设计要求，确保线路安全、稳定。
2. 光缆敷设过程中，应保持光缆的松紧度，避免过度拉伸，确保光缆性能。
(完整版)光缆线路工程施工规范精选全文
可编辑修改精选全文完整版架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
架空光缆工程施工工艺要求及图示
架空光缆工程模型之施工工艺要求及图示（示例）Turnkey 网络规划设计部二〇〇三年四月目录1 概述 (4)2 立电杆 (4)2.1 立杆一般要求 (4)2.2 电杆的埋深要求 (4)3 做拉线 (5)4 架设架空吊线 (7)5 架空光缆的敷设和接续 (7)5.1 基本施工方法及要求 (7)5.2相关施工工艺图示 (10)6 架空光缆的防雷接地 (13)7 中继段光路性能测试 (13)架空光缆工程施工工艺要求及图示（示例）1 概述架空光缆工程主要用于本地网中继线路工程、用户配线工程、接入网线路工程。
其主要工作范围如下：◎市区或郊外立电杆◎做拉线◎架设架空吊线◎敷设架空光缆◎光缆中继段测试◎做防雷地线2 立电杆2.1 立杆一般要求立9米以下水泥电杆或木电杆，在市区，最大杆距为40米，郊区最大杆距为50米。
杆坑和拉线坑的土质分为：综合土、软石、坚石。
综合土的构成是：普通土20%、硬土50%、沙砾土30%；软石由片石和风化石构成；坚石只能用爆破作业挖坑，或用人工挖坑。
对杆路立杆的基本要求是：直线路上的电杆要成一直线，杆根左右偏差不大于5㎝，前后偏差不超过30㎝；水泥杆倾斜不超过梢径的1/3，木杆倾斜不超过1/2梢径。
在松软土壤中立杆，为防止杆跟下沉，必须对杆根进行加固，加固方式应符合相关规范的要求。
2.2 电杆的埋深要求电杆的埋深见下表注：偏差要求：±5㎝3 做拉线电杆拉线对保证杆路的平直稳固，抗御不平衡外力起着至关重要的作用。
拉线的设置和做法应遵循以下的原则。
1每隔7个杆档（重负荷区域应适当缩短）做一处双侧拉线（防风拉线），每隔16—32个杆档，增加一处四方拉线（防凌拉线），终端杆、角杆及其它存在不平衡张力的电杆，都要装设拉线。
2架空线路的拉线一般在下面四种钢绞线中选取：7/2.0mm（每公里重180公斤）、7/2.2mm（每公里重221公斤）、7/2.6mm（每公里重300公斤）、7/3.0mm（每公里重400公斤）。
架空、地埋、管道光缆施工规范与标准
架空光缆线路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要避开电力杆路，与电力杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟，国道20米、省道15米、县道10米、乡道5米；3.杆路不准有急转变，要避免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20c m；4.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
标准杆为7米，配置杆7米到11米，标准杆档距为50米；5.电杆埋深深度：6、立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80c m，下底直径120c m，高度80c m.。
7、架空光缆线路距地面和其它建筑物的距离应符合下表。
架空光缆与其他建筑物间距如下表注：与10K V以下（含10K V）电力线同杆架设光缆时，电力线与光缆的最小垂直净距应不小于 2.5米（电力线在上，光缆在下）。
二、吊线1、吊线程式必须符合设计规定的规格，一般为7/2.2、7/2.6和7/3.0（适中负、重负和超重负荷区）。
当杆距较大时应按设计要求采用正副吊线跨越装置等措施。
2、吊线安装加固应用穿订（木杆）或吊线抱箍（水泥杆）和三眼单槽夹打或用吊线担、压板安装；吊线的终结、假终结、泄力结、仰俯角装置以独角杆吊线保护装置等，应按本地网架空线路的相关规范处理。
3、吊线抱箍距杆稍40至60c m处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25c m。
第一层吊线与第二层吊线间距15c m；4、第一吊线应在杆路前进方向同一侧，吊线位置不能任意改变方向；5、吊线的背档杆和吊档杆5米以上的应做辅助装置。
100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19c m 以上。
光缆线路工程施工的规范
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
通信光缆架空杆路的施工标准规范.docx
通信工程架空光缆线路施工规范目录第一杆路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 第二吊⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 第三拉⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 第四柄地⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 第五高拉撑杆吊板拉⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 第六光的器材⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 第七光的配⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 第八光的接和安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 第九光架⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 第十地避雷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 第十一志杆号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 水泥杆假安装示意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 架空光安装（正、吊）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 光留保安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8吊、俯仰角、角杆助安装示意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9架空光接留保示意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 吊泄力安装示意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11 光主要技性能表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 12 段光功率算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 12架空光的敷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 光路的保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1第一节杆路1.选择路由根据实际地形决定 , 尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟；国道20 米、省道 15米、县道 10 米、乡道 5 米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆 15 米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
架空光缆施工规范细则
架空光缆施工规范细则1. 引言架空光缆是一种常见的光通信传输介质，广泛应用于通信网络的建设和维护中。
为确保架空光缆施工的质量和效果，制定本规范细则，以规范架空光缆的施工过程和要求。
2. 施工准备在进行架空光缆施工之前，应做好以下准备工作：•确定施工区域的路线和路径；•进行现场勘测，评估施工条件和难度；•准备所需的工具和设备，并确保其正常工作。
3. 施工工艺3.1 定位桩的设置在架空光缆施工的起点和终点，以及每隔一定距离，应设置定位桩。
定位桩的设置应遵循以下原则：•选择合适的材料，如钢筋、木杆等，确保稳固性；•设置定位桩时要垂直于地面，且深入地面。
•定位桩应进行标识，标明施工区域和光缆的类型。
3.2 架设支架在架设架空光缆之前，应先架设支架。
支架的架设应遵循以下步骤：•选址：选择合适的位置，考虑地形地貌、通信需求等因素；•固定：将支架固定在地面上，确保稳固性；•调整：按照光缆线路要求，调整支架的高度、间距等参数；•标识：在支架上进行标识，标明光缆线路的方向和类型。
3.3 光缆的安装在架设支架之后，可开始安装架空光缆。
光缆的安装应遵循以下步骤：•张拉：将光缆张拉到支架上，并保持适当的张力；•固定：使用固定夹等装置，将光缆固定在支架上；•弯曲：根据光缆设计要求，进行合适的弯曲处理。
3.4 光缆的保护为确保架空光缆的安全性和可靠性，应有相应的保护措施：•绝缘：光缆应与支架、其他设备保持一定的绝缘距离；•防护：对于易受破坏的部分，应进行保护措施，如添加护套、设置保护罩等；•防腐：根据实际情况，采取防腐措施，延长光缆的使用寿命。
4. 施工质量控制在进行架空光缆施工过程中，应进行质量控制，以确保施工质量的稳定和可靠。
具体控制措施如下：•监测：对施工过程中的关键节点进行监测，如支架的水平度、光缆的张力等；•检查：定期检查施工区域和光缆的状态，及时发现和解决问题；•测试：在施工完成后，进行光缆的测试和验收，确保其性能符合要求。
架空、管道、直埋光缆线路工程现场施工规范
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂(2)2m以(3)抗风拉线，每32根杆做一处防凌拉线，具体以设计为准。
(4)拉线与水泥电杆应用抱箍法结合。
拉线上把在杆上只有一条光缆吊线且仅装设一条拉线时，拉线抱箍装在杆顶下50cm处。
杆上有两层光缆吊线且需要装设两层拉线时，两条拉线抱箍间距为40cm，如图所示。
(5)拉线把的缠扎应符合信息产业部颁发YD/T5138-2005《本地通信线路工程验收规范》相关规定。
按设计规定本工程拉线上把的扎固采用另缠法，其规格见(一)表2和图所示，允许偏差±4mm，累计偏差不应大于10mm。
(一)表2拉线上把另缠规格穿钉拉线中把缠扎示意②地锚出土长度30cm，实际出土点与正确出士点之间的偏差不大于50cm，如图应装在拉线弯回处；4)避雷线和地线的技术要求(1)避雷线和地线应按设计要求装设。
架空光缆线路工程施工技术标准
架空光缆线路工程施工技术标准根据原邮电部相关光缆线路施工技术规范，结合电信部门线路工程建设的实际施工经验，为规范我市通信光缆线路建设的市场秩序，确保工程施工质量，提高工程投资效益，现特制订移动通信线路工程施工技术规范：一、杆路架设1、标准杆距为50米，偏差不大于10%，如果杆距大于55米须采用特殊处理。
2、标准电杆为6米130电杆，特殊地区可以适当采用其他类型的电杆调整，6米电杆埋深1.2米，7米电杆1.4米，8米电杆埋深米，10米电杆埋深1.8米，埋深偏差不能超过10%；3、拉线使用7/2.6型钢绞线制作，地锚埋深在1.4米，地锚棒出土长度不大于30厘米；每个角杆必须安装拉线，杆路路由的转角不小于120度；每隔8根电杆须设置垂直拉，每隔32根电杆须设置四方拉。
4、吊线使用7/2.2型号的钢绞线，吊线的垂度不大于0.05%.5、跨越公路时要求光缆距公路路面高度大于6.5米，并要求与其他通信杆路的平衡近距离保持在4/3H（H为电杆长度）。
6、杆偏差要求1)、直线杆路上电杆要成一直线，上下要垂直，不得有眉毛弯或S弯。
杆根偏差左右不得超过5厘米，杆梢前后左右偏差均不得超过半个梢径。
2)、用拉线加固的电杆，水泥杆根部应向转角内移约半个杆根，拉线收紧后，杆梢应向外倾斜，水泥电杆为5—10厘米。
3)、终端杆杆梢应向外略有倾斜，当拉线收紧后，电杆接近垂直。
7、一般拉线距离比为1：1，拉线出土点的偏差：角杆、终端杆拉线不得超过5厘米；双方拉、四方拉不得超过10厘米。
8、拉线抱箍应装在离杆梢25—50厘米范围内。
9、水泥电杆装设避雷针可利用拉线入地，避雷针应高出杆梢10厘米，在杆上每隔一定距离用Φ3.0的钢线缠扎两圈，扎紧固定，第一道箍线距杆顶5厘米，以下每隔30厘米缠扎一次。
10、拉线制作标准拉线上把1）、另缠法：在靠近电杆处用Φ3.0的钢线缠扎。
缠扎长度：首节为15厘米，末节为10厘米，中间相隔3厘米，再留线头10厘米，并用Φ3.0的钢线缠扎线头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空光缆杆路工程施工工艺标准（讨论稿）一、工程施工前的准备工作；1、施工单位根据施工图纸做出施工材料单。
（1）线路施工前，施工单位应根据施工图纸对路由,管孔、电杆、变台等进行复查，（2）、施工区域内建筑物的现场情况。
（3）、使用道路及占用道路（包括横跨道路）的情况。
(4)、允许同杆架设杆路及自立杆杆路情况。
(5)、敷设管道电缆和直埋电缆的路由状况和预留管道情况，以及各线路路由标志情况。
(6)、在施工现场影响施工的各种障碍物的情况。
(7)、施工队不能解决处理的事件必须在施工前告知有关领导。
2、施工前应对系统的使用材料、部件和设备进行检查：(1)、安装施工材料：对材料进行清点、分类。
（2）、各种部件、设备的规格、型号、数量应符合设计要求。
（3）、产品外观应无变形、破损和明显脱漆现象。
（4）、有源部件均应通电检查。
3、施工所需的机械及工具按要求进行准备，并由现场责任工程师检查施工机具是否达到使用要求。
确认符合要求后方可施工。
4、施工人员应持有施工合格证。
二、架空干线光缆的施工工艺标准。
杆路要求1）、杆路基本上沿各条公路的一侧敷设，不得借用其它通讯、电力杆及其附件。
2)油炸杆选用，每公里杆路埋设18-20棵油杆，杆距为50-55米。
在山区及空旷田地不通公路时，可选用6米（稍径13cm）杆为基本杆高，跨越较大公路公路两用边应立加高杆8米、9米、10米或12米杆视情况而定。
(3)杆路跨越较大的河流或特殊地段时，要求采取双层钢绞线加固，其保护高度应大于该河道桥梁下沿、距河面的高度。
4）干线高度距地在6m以上，通过道路交叉口要求距地8m 以上，通过铁道干线需要埋地通过，埋地通过确有困难时，须在距地9m以上高度。
并在跨越位置安装警示牌。
6）杆坑与拉线坑的埋深标准挖杆坑：普通土质的洞深不少于1/6杆长，硬质土不小于1/9杆长,超重负荷区杆坑深应增加10cm，坑径上下一致，一般比杆径大15cm。
*电杆的埋深要求：6m杆普通土埋深1.2m，石质1.0m；7m杆普通土埋深1.3m，硬土1.2m,水田、湿地1.4m，石质1.0 m；8m杆普通土埋深1.5m，硬土1.4m,水田、湿地1.6m，石质1.2m；9m杆普通土埋深1.6m，硬土1.5m,石质1.4m；10m杆普通土埋深1.7m，硬土1.6m,石质1.6m；12m杆普通土埋深2.1m，硬土2.0m,石质2.0m；*拉线地锚坑埋深要求：(1）普通土埋深1.4m，硬土1.3m，水田、湿地1.5m，石质1.1m立杆（1）直线路上的电杆应成一直线，不得有S弯，电杆竖立应正直。
②、立杆的杆梢前后，左右倾斜不得超过1/2梢径。
（不大于5cm）；(3) 转角杆、终端杆必须设置拉线，配大号地锚块。
转角杆拉线应与线路分角线方向对正,终端杆拉线应与线路方向对正,拉距/杆高比为1：1（4）角杆、终端杆杆梢应向拉线侧倾斜10至20CM。
（5）杆坑的回填土必须分层夯实，杆根培土可高出地面15至20CM。
(6) 杆路电杆埋深不够及松土地段，立在路边、河滩及池塘边杆根缺土岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩保护。
护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
(7)在路边易被车辆碰撞的地方立杆，应加设护杆桩，加高为40-50cm。
（8）、所有自立杆路必须挂牌编号；及时反馈技术部存档*钢绞线在电杆上的安装架设工艺（1）在一路干线中，钢绞线架设在电杆的位置，应保持在相同的标高，两杆之间的钢缆垂度为长度的0.5%，特殊情况时（如跨越障碍物或地形有坡度时）允许架设标高略有差异，但钢绞线的坡度不应超过杆距的1/20。
(2) 钢绞线在40米跨度以下直径不小于为7×1.8mm，75米跨度以下直径不小于7×2.2mm，75米跨度以上直径不小于7×2.6mm。
(3）所有铁件必须使用镀锌件。
( 4）干线须选用7×2.0mm以上规格的钢绞线，挂钩采用25mm塑托挂钩，(根据不同杆径配置)采用单吊线抱箍，有头穿钉长度。
(5）架空钢绞线必须在公路（杆）的外侧。
在新杆上布放和收紧吊线时，要防止电杆倾斜和倒杆，*（手板葫芦收紧钢绞线后要平直）(6)钢线与其他线路交越时均须加设交越保护套，两侧各超出0.5m。
钢线架设挂缆后应无明显垂度。
(7）钢绞线10个杆距需做回头终端处理，必须加装护杆瓦。
操作时应用一只三眼双槽夹板和两道码口线。
（见图2-1）(8）钢绞线架设时禁止与非有线电视接地系统相连。
拉线制作方式.1)拉线制作方式：在杆稍25-30cm处、（加护杆瓦）采用夹板法，上把要求挤紧、后跟双槽夹板，左右间隙空5cm后，用3.2铁线自缠10cm，空10cm后，缠5cm收头。
（吊线回头终端与拉线上把要求一至）2)拉线抱箍在电杆的位置,终端拉,顶头拉,角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距10cm±2cm(3)地锚杆出土面离地应小于30cm。
地锚钢柄长度规格根据设计埋深要求选定。
（4）.拉线地锚的实际出土点与规定出土点之间的偏移应≤5cm。
地锚的出土斜槽，应与拉线上把成直线。
（5）拉线地锚应埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直。
（6）拉线在道路旁、拐角、终端等处必须加套安全警示管等安全标志。
架空光缆的敷设1）光缆干线应力求线路短直、安全稳定、可靠，便于维修和检测，并使线路避开易受损场所，减少与其他管线等障碍物的交叉跨越。
2）光（电）缆与通信、电力其他架空明线线路应保持适当距离(见表1）。
表1 架空光（电）缆与物体的最小净距（单位：m）护管保护，，绝对禁止不加保护的接触性交叉，保护管必须固定牢固，不得两面窜动。
见图2-10）。
4）除特殊注明外，护管一律用3mm以上厚度的聚乙烯绝缘护管。
.5）光缆敷设前，应使用光时域反射计和光纤衰耗测试仪（OTDR）检查光纤有无断点，衰耗值应符合设计要求。
6）.核对光缆的长度，根据施工图上给出的实际敷设长度选配光缆，配盘时应使接头避开河沟、交通要道及其它障碍物处，架空光缆的接头盒距杆的距离应不大于1 m。
7）施工前要对光缆的端别予以判定并确定AB端，A端应是朝着网络枢纽的方向，B端是用户一侧，敷设时端别方向应一致。
8）光缆敷设时，要求布放光缆的牵引力应不超过光缆允许张力的80%，一般为150-200kg，瞬时最大牵引力不得大于光缆允许张力，主要牵引力应加在光缆的加强构件上，光纤不应直接承受拉力。
布放光缆时应在角深大的角杆上,背档或吊档杆上挂有滑轮。
光缆一次牵引长度一般应不大于1km，超长距离时，应将光缆盘成“8 ”型分段牵引或中间适当地点增加辅助牵引，以减少光缆张力和提高施工效率。
9）光缆布放应通过滑轮牵引，光缆盘转动速度应与光缆布放速度同步，要求牵引的最大速度为15米/分，并保持恒定。
光缆出盘处要保持松弛的弧度，并留有缓冲的余量，严禁光缆出现背扣扭转或小圈，严禁硬拉猛拽，应避免光缆受到外界的冲击力和重物碾压，不得使光缆变形受损，应保持光缆外护套不受损伤。
否则会使光学特性发生变化。
10）光缆弯曲时不能低于最小曲率半径，施工过程中弯曲半径应不小于光缆外径的20倍。
11）.架空光缆敷设时端头应采用塑料胶带包扎，接头的预留长度不宜小于10 m，并将余缆盘成圈后挂在杆的高处。
12) 架空线缆钢绞线必须拉紧，挂钩必须均匀，线缆不得扭曲。
光缆钩间距为50cm±3cm,挂钩与光缆搭扣一致,挂钩托板齐全,平正布放无蛇形, 均匀挂设；每增加一根复挂缆，挂钩间距相应缩短10%。
多条线缆并行不得绞在一起，应保持平行，整齐，松紧适度。
13）架空光、电缆吊挂，缆线经过每棵电杆，必须预留半径为30cm、U型余留，且光、电缆必须加过杆保护套（35-40cm）。
14）光缆架空每500m应设一个光缆余留架，余留20～30（m）余量。
15）光缆接头盒两侧各留光缆15～20（m）余量，余量设置在两端杆的余留架上。
,绑扎牢固整齐. 以利于施工和维护。
(16)架空光缆沿线设置标志牌，尺寸为250x100x5mm的铝制片，每隔300m间距点，加挂标志牌，标志牌牢固固定于钢绞线上，面对观看方向。
光缆熔接工艺1）光缆熔接前应准备：光纤熔接机、光纤切刀、剥线器、接头盒、熔接车（或帐篷）、发电机等设备。
2）光缆的接续应由受过专门训练的人员来操作，接续时应采用光功率计或其它仪器进行监视，使接续损耗达到最小，接续后应安装光缆接头热缩护套。
3）光纤接头前应该对光缆程式选用接头盒, 根据接头预留长度将需要熔接的光缆在头尾端去掉1m，进行开剥.光缆开剥后在接头盒支架上的固定要牢固。
不得损坏束管及纤芯,环境要整洁,纤芯接续必须按出厂色谱顺序或设计要求对应相接,不能得有误.4）接好纤芯后用热缩管保护,尤其是分支接头光缆时按规定接续并作好记录. 光纤在余线盘固定及盘绕的曲率半径应大于37.5mm,避免对1.55um波长产生附加衰减.盘绕后的纤芯用胶带稳妥固定在盘纤板内.5）熔接完毕后要用OTDR测试熔接点损耗。
;束状光缆熔接点损耗应小于0.02dB.6)光纤的熔接托盘上整理时务必谨慎，要自然地进盘绕，切记小弯、死弯。
整理完毕后用胶带固定。
7）熔接时要做好记录，并在接头盒内存封存一份。
光缆接头盒安装工艺1）光缆接头盒封装时,密封胶带应填实,光缆接头盒紧固螺丝要上紧,保证密封性能,在确认不渗漏的情况下方可装到吊线上。
用光缆接头盒专用抱箍固定于钢绞线上2）将两侧余留光缆设置在两端杆的余留架上（如遇供电杆特殊要求，可离开电杆一定距离）。
光缆余留架安装工艺。
1）电杆余留架安装工艺。
①光缆余留架（十字型）应在靠近电杆的位置安装。
②将其上端用专用固定螺栓固定于钢绞线上，一个侧端固定于电杆上。
③将余留光缆按照顺时针顺序缠绕在余留架内。
（4）另一种是（一字型）：托缆担、用U型抱箍固定。
、光接机、放大器、60V供电器、过流分支分配器的安装1、架空电缆线路中，裸装光接机、放大器、野外分支器、分配器应安装在距离电杆小于0.8m的地方，并固定在吊线上。
2、光接机、放大器输入、输出端的电缆都要留有1-2m适当余量，须留滴水弯，连接处应有防水措施。
电缆接头工艺要求严格按标准工艺进行，以防电缆收缩、插头脱落。
3、裸装时接入缆距接头20cm处，与钢绞线（铁丝）做平行捆扎，距接头60cm处做滴水弯和盘扎预留缆，盘扎直径为45-50cm，捆扎点不得少于2个，但F型接头及非防水型接头处一律进行防雨处理，主输出输入端，严禁用转接头，一般采用压芯式接法。
贯通连接。
4、野外过流分支器分配器的安装电缆与分支、分配器相接时，须留滴水弯，软电缆与分支、分配器相接时须留1- 2m的余量。
在钢绞线上安装的过流器件使用自带压板固定。
