钢质栏杆技术标准

钢质栏杆技术标准修订记录一、适用范围本技术标准适用于青岛万科所有室外钢质阳（露）台栏杆、钢质楼梯间栏杆及钢质花槽栏杆、女儿墙顶栏杆的制安工程招投标及现场施工指导。

二、依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：《工程建设标准强制性条文》2009年版《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工及验收规范》GB50210-2001《住宅装饰装修工程施工规范》GB50327-2001《木结构工程施工质量验收规范》GB50206-2002《钢结构工程施工质量验收规范》GB50205-2001《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-1988《漆膜一般制备法》GB1727-92《漆膜厚度测定法》GB1764-79（89）《测定漆膜耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法》GB 1765-79（89）《民用建筑工程室内环境污染控制规范》GB 50325一2001结构要求及装饰要求详附件图纸三、材料、设备及配件要求3.1 钢材3.1.1. 栏杆钢材采用Q235钢材，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。

室外钢构件（不锈钢构件除外）的金属表面必须进行热镀锌处理，整体镀锌，膜厚50-60μm，不允许采用冷镀锌钢材。

3.1.3. 对于栏杆非结构受力构件，钢材规格尺寸偏差不得超过其公称尺寸的8%，截面不允许有明显凹陷、扭曲、变形、裂纹。

3.1.4. 钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材公称尺寸（宽度、直径）的2% 。

3.1.5. 钢材表面的锈蚀等级应符合现行国家标准GB8923《涂装前钢材表面腐蚀等级和除绣等级》规定的C级及C级以上。

3.1.6. 钢材端边或断口处不应有分层、夹渣。

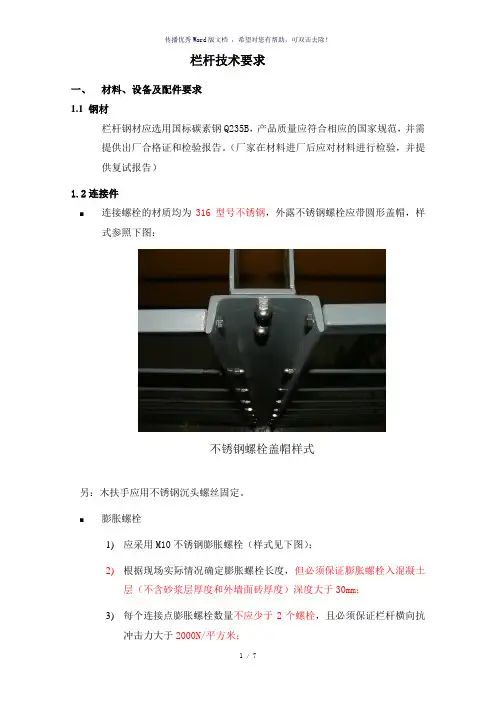

3.2 油漆3.2.1．室外镀锌件油漆系统必须采用海虹老人牌油漆系统，现场补漆应采用富锌底漆氟碳面漆打补，具体型号和要求见下表：3.3连接件3.3.1.连接螺栓的材质均为不锈钢（材质为304），外露不锈钢螺栓应带圆形盖帽，样式参照下图：如有木扶手应用不锈钢沉头螺丝固定。

3.3.2.如有膨胀螺栓应采用M10不锈钢膨胀螺栓，样式见下图。

长度有7cm或11cm 两种，具体选用根据现场情况确定，不锈钢膨胀螺栓入混凝土层深度应大于3cm（不含砂浆层厚度和外墙面砖厚度）。

每连接点应不少于2个螺栓。

如有隐蔽膨胀螺栓应采用镀锌膨胀螺栓，外面加装饰盖，装饰盖应打密封胶密封防水，每连接点应不少于2个螺栓。

不锈钢膨胀螺栓3.4焊条应使用国标E43焊条。

3.5扶手室外木扶手使用防腐木（根据项目确定木质）、室内木扶手红榉或者沙梨、松木。

所有防腐年限应在10年以上。

栏杆所涉及所有木结构请按标准：VKSZ/GCBZ/ED001《标准化木构件（花架、扶手、百页）》执行。

四、设计、制作、安装及施工要求4.1设计要求4.1.1.建筑设计要求：栏杆高度按照国家设计和验收规范要求执行；栏杆总高度包含结构反梁高度的，则在结构反梁上的安装点应尽量靠近户内一侧，避免反梁成为可踩踏面。

栏杆形式、净高、连接位置、固定方式详见设计附图。

4.1.2. 结构设计要求：所有由万科提供的图纸仅对栏杆形式及用材作出要求，不对结构安全负责，承包商须自行进行栏杆抗水平冲击力等结构安全计算并对结构安全负责。

扶手顶部至少应能承受每米1kN的水平荷载。

4.1.3.图纸要求：栏杆正式施工前承包商应根据招标要求细化安装节点及安装施工图交万科地产项目经理部确认后，分别给总包（三方合同情况）、监理及万科地产项目经理部各一套。

4.2工序要求4.2.1.栏杆制作与安装的工序按如下方式进行：工厂备料及开料——工厂制作――现场放线、预埋件施工（预埋件预埋由总包完成）――工厂金属基层防锈处理——工厂底、中、面漆喷涂——工厂包装后运输到现场——进场检验――栏杆安装――验收。

4.2.2.原则上框架部分四面焊接、非受力部分两面焊接，招标前焊接需进行二次深化，焊接部位应打磨光洁，焊缝应饱满，焊后清理干净表面熔渣及飞溅物，不得有裂纹、夹渣、焊瘤、烧穿、弧坑、咬边气孔等缺陷，质量应符合国家相应标准或规范《建筑钢结构焊接规程》（JGJ81-91）；4.3金属表面油漆及防锈要求4.3.1.喷漆前除锈宜采用抛丸或喷砂除锈，除锈等级需达到国标Sa2.5级，钢材表面无可见的油脂、污垢、氧化皮、铁锈等附着物；4.3.2.油漆工艺采用喷漆，油漆制作全部在工厂完成；现场如需要修补，应采用与原油漆面同色同种的油漆进行修补；4.3.3.防腐等级（室内普通级，室外加强级），涂层寿命达到20年以上金属表面基层酸洗、磷化、镀锌、聚氨酯粉末喷涂（室外粉，喷涂厚度≥50μm）4.3.4.镀锌要求：使用范围：立杆、各项配件都采用热镀锌镀层厚度≥50μm。

不论采用何种防腐形式，厂家都必须提供防腐寿命≥10年的质量保证。

镀锌底材处理：用适当的清洁剂除去灰尘，油脂等。

用（高压）淡水清洗掉盐和其他污物。

高压水冲洗时如有必要加上硬尼龙刷擦洗去除锌盐（白锈）。

对金属喷吐表面应尽快覆涂以免污染。

4.3.5. 油漆：海虹老人牌品牌油漆处理方式如下：1、所有室外钢材表面均应进行热镀锌处理2、底漆选用海虹老人牌15553型底漆，涂刷一度，厚度≥50μm3、面漆选用海虹老人牌55210或552C0型面漆，涂刷二度，总厚度≥60μm4、环氧专用稀释剂08450，聚胺酯专用稀释剂08080施工条件：施工表面必须干燥清洁，温度高于露点以避免冷凝。

在冰点以下时要注意表面上的结冰，以免影响附着力。

注意事项：若重涂间隔过长，建议将漆膜打磨粗糙以确保附着力。

在施工中应注意防火及环保措施。

在狭窄处或空气不流通处施工是必须提供强力通风。

■粉末喷涂应厚度均匀，色泽一致，不得出现皱皮，不均和漏喷等现象；■粉末喷涂表面硬度≥2H；■木扶手底部与钢板连接处应开槽处理；■至现场及在安装过程中钢质构件表面均应覆保护膜，做好成品保护；■所有栏杆成品或单元式成品应全部在工厂制作及完成喷漆，现场仅进行成品安装或单元式大件拼装。

■现场应采用预埋件形式安装栏杆成品。

4.3.6.室外钢质栏杆（包括阳台栏杆、花槽栏杆、女儿墙顶栏杆）表面防锈做法按以下方案进行：■酸洗除锈、除油；■生铁表面热镀锌处理，厚度均匀，50—60μm；■刷涂环氧锌基底漆一层（环氧底漆15553，干漆膜厚度≥50μm）■喷涂聚氨脂面漆55210或552C0二层（干漆膜厚度≥60μm）；4.3.7 室内栏杆（适用于室内楼梯间等非阳光直射部分钢质栏杆）■金属生铁表面，喷砂或抛丸除锈达国标Sa2.5级，表面无可见的油脂、污垢、氧化皮、铁锈等附着物；可使用成品热镀锌管，必须保证整体镀锌厚度不低于50μm。

■聚氨酯粉末喷涂（室外粉，喷涂厚度≥60μm）4.4杆件连接所有杆件焊接须在工厂完成，焊接部位应打磨光洁，焊缝质量应符合国家相应标准或规范；栏杆弯曲处必须柔和无棱角；栏杆各水平、竖直构件之间相对尺寸必须相同；4.5 进场及进场验收4.5.1. 承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并于总包单位做施工工艺协商及施工准备；材料应至少在正式安装前二天进场并统一堆放于预定位置。

4.5.2.栏杆成品或半成品进场时包装保护应完好无损，并至少按1％比例且不少于3件分批进场成品进行拆除外包装抽检。

检查内容包含栏杆高度、扶手材料、配件材料、制作工艺、表面油漆质量、数量、规格等是否符合设计要求（详见附件验收表格），发现不合格应立即退场整改。

抽检后承包商应恢复成品外包装，此部分费用已包含在合同总价中，不另计。

4.6 预埋件制作与施工室外钢质栏杆（包括阳台栏杆、花槽栏杆、女儿墙顶栏杆）预埋件按以下方案进行：4.6.1.根据图纸深化要求完成栏杆工程承包商应委派专人进行设计交底并现场协助配合总包单位做好预埋工作。

预埋件与栏杆主体可采用现场焊接的形式。

焊点需被结构抹灰层覆盖。

预埋件表面应平整无翘曲，周边整齐。

4.6.2. 栏杆侧面连接点应与结构钢筋牢固焊接。

如侧面为砖墙的应考虑砌筑时预埋埋件，不允许用膨胀螺钉与砖墙连接。

4.6.3. 栏杆与埋件连接两面均应满焊，并要求焊缝端部封口，焊缝高度执行规范要求。

焊接处无夹渣、焊瘤、虚焊等现象。

若焊缝不能被将来的土建抹灰层所覆盖，则焊缝需要打磨光滑，采用人工打磨除锈、除油并对杆件进行处理：见《万科钢结构防腐系统要求》。

4.6.4.埋件应按照规范要求做好防锈和防腐工作。

4.6.5.埋件的上口与混凝土结构面基本保持平齐；预埋件中心线位置的允许偏差为10mm（用钢尺检查）。

楼层之间预埋钢板出平面的偏差为15mm，全高范围内出平面偏差为25mm。

如预埋件出现偏差超过以上标准，栏杆工程承包商负责采取纠偏措施或另行采取加固方式，不另外增加有关费用。

4.7. 成品或半成品安装4.7.1 除成品与预埋件连接可采用焊接外，其他钢质成品或半成品在现场仅采用螺栓连接方式。

如表面漆有破坏应及时修补；4.7.2如有木扶手需后安装，则应采用沉头螺丝。

注意扶手不能松动、翘曲，其高度、角度、构造应符合设计要求。

转角弧度正确，与相邻扶手连接通顺，接头严密平整，表面光滑、整洁、美观。

4.8 样品在投标报价期间,承包方需提交带剖面的成品样板一份留万科封存, 且在为单个项目供货前均应先送样板至项目地盘封存，日后所有货品验收均按已审定样品的外观与质量为标准。

4.9 成品验收■对栏杆安装净高度进行量尺核查，应符合国家强制性规范要求和设计要求。

■核对已封存样板，对扶手、杆件、配件等进行外观检查。

表面防腐防锈处理符合设计要求，材料型号、尺寸、花纹符合设计要求，所有的焊接及材料表面的凸起打磨平整、无焊渣残留、无毛刺。

杆件无弯曲现象。

■对安装牢固程度的进行检查，无松动、摇晃现象。

■面漆喷涂厚度均匀，无淋挂、起皱或起色，喷漆色泽均匀，与样板核对一致。

成品表面干净，无砂浆、油污污染。

■栏杆安装允许偏差如下表：五、成品保护5.1 栏杆成品或半成品在工程制作完成后应将其用牛皮纸或瓦楞纸严密包裹，其外缠绕胶带纸用于防水并使其牢固，外露杆件连接部分以利于现场拼装。

细小杆件可采取部分整体包装形式。

安装完成后包装纸不能马上拆除，应在所有土建泥水活完成后并分项工程验收前拆除。

安装完毕至交工前整个过程中如发现有包装纸松脱，应及时恢复。

5.2 清除栏杆表面污染物时禁止用锋利的刀具铲刮，以免损伤面层。

5.3 如有木质扶手可在装饰、装修工程验收合格后再行安装。

5.4 栏杆、竖杆、扶手运输过程中必需有防潮、防碰保护措施。

栏杆在地盘暂时存放时应置于干净的户内，应水平或侧立于高度大于200MM的垫木上。
