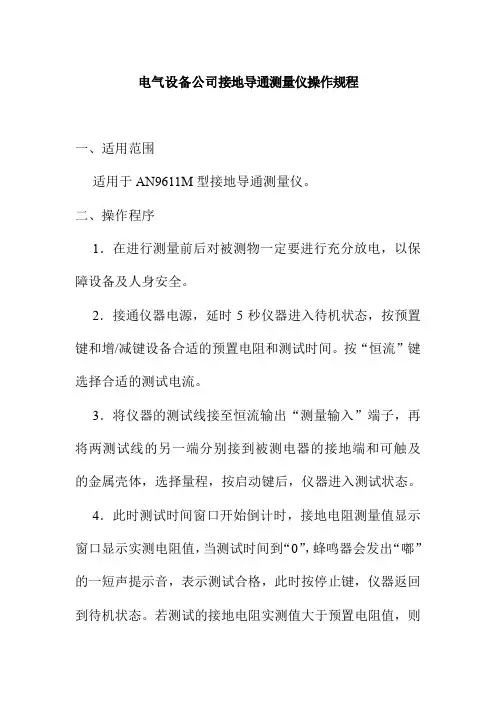

AN9611接地导通电阻测试仪操作规程

AN9611

接地导通电阻测试仪操作规程

1 目的

为使测试电阻值准确可靠，避免误操作造成测试失准或仪表损坏，特制订本规程。

2 主要技术参数

2.1 使用环境：温度：20±1.5℃湿度：小于80%

无腐蚀性气体及导电尘埃影响。

2.2.试验电流(允许误差：±5%) (5~30)A

2.3.试验电流(允许误差：±5%) 10A / 25A

2.4.测量范围 10A: (0~600)mΩ； 25A: (0~300)mΩ

2.5.最大允许误差±2.5% 分辨率 1 mΩ

2.6.电流源空载电压＜6V

2.7.输出频率 50Hz/60Hz

3 操作程序

3.1 使用前首先接通电源进行检查(不接测试线).逐一选择各工作状态,选择各预置值,启动测试,观察各测试项显示情况.若接通电源后有异常现象,如无显示、无键响应、不启动、无输出，就关闭电源开关并拔掉电源插头，检查位于仪器后面板的保险丝是否完好及机内电连线是否连接良好。确认检查完好后再次开启动。

3.2 接通仪器电源后，约延时5秒仪器进入待机状态。

3.3 预置

1、在待机状态时按“预置”键进入预置状态，预置电阻显示窗口数值闪动，此时可按“增”“减”键修预置电阻值。

2、在待机状态时按“预置”

键进入预置状态，

预置电流显示窗口数值闪动，此时可按“增”“减”键修改测试电流输出的预置值。

3、按动“预置”键至测试时间显示窗口数值闪动，此时可按“增”“减”键修改预置测

试时间。

4、按动“预置”键至预置电阻显示窗口数值闪动，此时可按“增”“减”键修改预置电

阻

5、在完成预置电阻后，按动“预置”键预置测试时间值。

3.4校验

校验步骤：使仪器处于待机状态，按下图所示将测试线接至仪器的“恒流输出”，“测量

输入”端子，再将两测试线的另一端短接后按“启动”键，这时接地电阻测量值显示窗口应显示测试线电阻和接触电阻的实测值，若显示为“0.000”，表示仪器已经校验过；若不为

“0.000”，则应按下“校验”键约2秒钟至实测值变为“0.000”，按“停止”键，仪器即校验好，再进行测试时，便能自动消除测试线电阻和接触电阻
