塑料齿轮疲劳寿命分析
齿轮弯曲疲劳寿命系数

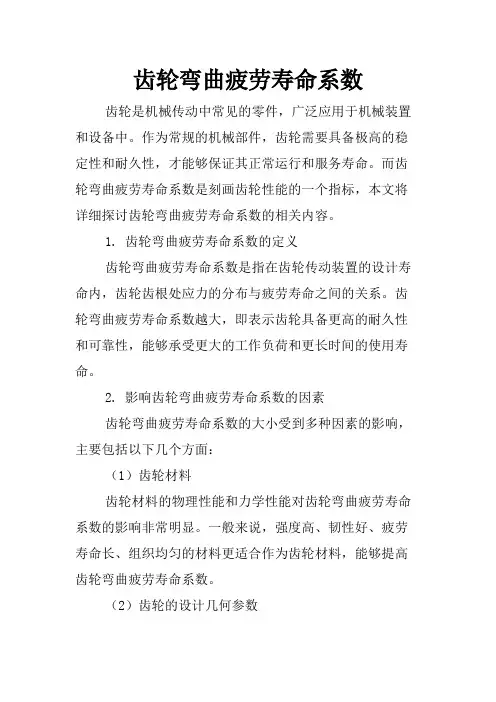

齿轮弯曲疲劳寿命系数齿轮是机械传动中常见的零件，广泛应用于机械装置和设备中。
作为常规的机械部件，齿轮需要具备极高的稳定性和耐久性，才能够保证其正常运行和服务寿命。
而齿轮弯曲疲劳寿命系数是刻画齿轮性能的一个指标，本文将详细探讨齿轮弯曲疲劳寿命系数的相关内容。
1. 齿轮弯曲疲劳寿命系数的定义齿轮弯曲疲劳寿命系数是指在齿轮传动装置的设计寿命内，齿轮齿根处应力的分布与疲劳寿命之间的关系。
齿轮弯曲疲劳寿命系数越大，即表示齿轮具备更高的耐久性和可靠性，能够承受更大的工作负荷和更长时间的使用寿命。
2. 影响齿轮弯曲疲劳寿命系数的因素齿轮弯曲疲劳寿命系数的大小受到多种因素的影响，主要包括以下几个方面：（1）齿轮材料齿轮材料的物理性能和力学性能对齿轮弯曲疲劳寿命系数的影响非常明显。
一般来说，强度高、韧性好、疲劳寿命长、组织均匀的材料更适合作为齿轮材料，能够提高齿轮弯曲疲劳寿命系数。
（2）齿轮的设计几何参数齿轮的设计几何参数也会对齿轮弯曲疲劳寿命系数产生较大的影响。
齿轮参数的合理设计可以减小齿轮齿根处的应力集中程度，从而提高齿轮弯曲疲劳寿命系数。
（3）负荷条件负荷条件是齿轮弯曲疲劳寿命系数的另一个重要影响因素。
在负荷条件相同的情况下，齿轮弯曲疲劳寿命系数越大，表示齿轮具备更好的承载能力和耐久性。
（4）轴承和润滑条件轴承和润滑条件是影响齿轮弯曲疲劳寿命系数的另一因素。
良好的轴承和润滑条件有助于减少齿轮的磨损和摩擦，降低应力水平，提高齿轮弯曲疲劳寿命系数。
3. 齿轮弯曲疲劳寿命系数的测试方法齿轮弯曲疲劳寿命系数的测试是对齿轮性能进行评估和确认的重要手段。
一般采用模拟试验或数值模拟两种方法进行测试，具体方法如下：（1）模拟试验模拟试验是指利用齿轮模拟器或齿轮试验台等设备进行实物测试的方法。
通过不断重复负荷的作用，观察齿轮的磨损程度和变形情况，推算齿轮弯曲疲劳寿命系数和寿命预测模型。
（2）数值模拟数值模拟是通过建立齿轮弯曲疲劳寿命的有限元模型，采用ANSYS、ABAQUS等有限元软件进行计算、模拟和预测的方法。
塑料齿轮疲劳寿命分析报告
1 齿轮的疲劳破坏疲劳是一种十分有趣的现象，当材料或结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比屈服极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料或结构的破坏现象就叫做疲劳破坏。
如图1所示，F表示齿轮啮合时作用于齿轮上的力。
齿轮每旋转一周，轮齿啮合一次。
啮合时，F由零迅速增加到最大值，然后又减小为零。
因此，齿根处的弯曲应力or也由零迅速增加到某一最大值再减小为零。
此过程随着齿轮的转动也不停的重复。
应力or随时间t的变化曲线如图2所示。
图1 齿轮啮合时受力情况图2 齿根应力随时间变化曲线在现代工业中，很多零件和构件都是承受着交变载荷作用，工程塑料齿轮就是其中的典型零件。
工程塑料齿轮因其质量小、自润滑、吸振好、噪声低等优点在纺织、印染、造纸和食品等传动载荷适中的轻工机械中应用很广。
疲劳破坏与传统的静力破坏有着许多明显的本质差别：1)静力破坏是一次最大载荷作用下的破坏；疲劳被坏是多次反复载荷作用下产生的破坏，它不是短期内发生的，而是要经历一定的时间。
2)当静应力小于屈服极限或强度极限时，不会发生静力破坏；而交变应力在远小于静强度极限，甚至小于屈服极限的情况下，疲劳破坏就可能发生。
3)静力破坏通常有明显的塑性变形产生；疲劳破坏通常没有外在宏观的显著塑性变形迹象，事先不易觉察出来，这就表明疲劳破坏具有更大的危险性。
工程塑料齿轮的疲劳寿命，是设计人员十分关注的课题，也是与实际生产紧密相关的问题。
然而，在疲劳载荷作用下的疲劳寿命计算十分复杂。
因为要计算疲劳寿命，必须有精确的载荷谱，材料特性或构件的S-N曲线，合适的累积损伤理论，合适的裂纹扩展理论等。
本文对工程塑料齿轮疲劳分析的最终目的，就是要确定其在各种质量情况下的疲劳寿命。
通过利用有限元方法和CAE软件对工程塑料齿轮的疲劳寿命进行分析研究有一定工程价值。
2 工程塑料齿轮材料的确定超高分子量聚乙烯(UHMWPE)是一种综合性能优异的新型热塑性工程塑料，它的分子结构与普通聚乙烯(PE)完全相同，但相对分子质量可达(1～4)×106。
齿轮齿面接触疲劳特性与寿命预测
齿轮齿面接触疲劳特性与寿命预测齿轮是机械传动中常见的零件，对于齿轮的寿命预测与疲劳特性的研究一直是工程学领域的热点问题之一。
本文将围绕着齿轮齿面接触疲劳特性与寿命预测展开讨论，从齿轮材料的选择、接触应力分析、齿面损伤机理以及寿命预测模型等方面进行探究。
齿轮的材料选择是影响其接触疲劳特性和寿命的重要因素之一。
常见的齿轮材料包括钢、铸铁和铝合金等。
在选择材料时，需要考虑到齿轮的工作条件、载荷以及传动效率等因素。
一般来说，高强度的钢具有较好的耐久性和韧性，适用于较高负荷和高速传动系统。
而铸铁和铝合金则相对较轻，适用于较小载荷和低速传动系统。
接触应力分析是研究齿轮齿面疲劳的重要手段之一。
接触应力是指齿轮齿面接触区域所承受的载荷引起的应力。
在实际工作中，接触应力往往是不均匀的，存在着应力集中的情况。
接触应力的大小和分布对齿轮的疲劳寿命起着重要影响。
为了准确地分析接触应力，需要结合有限元分析、疲劳试验以及实际工况数据进行综合研究。
齿面损伤机理是影响齿轮寿命的关键因素之一。
齿轮齿面的损伤形式包括微裂纹、齿面疲劳裂纹以及齿面齿顶磨损等。
其中，微裂纹的形成往往是齿轮寿命的起始阶段。
由于工作条件的复杂性和多变性，微裂纹逐渐扩展并最终导致齿轮的失效。
因此，深入了解和研究齿面损伤机理对于预测齿轮寿命具有重要意义。
基于齿面接触疲劳特性与寿命预测的研究，学者们提出了不同的寿命预测模型。
寿命预测模型的建立是通过实验数据和数学统计方法来获得的。
目前较为常见的预测模型有S-N曲线法、扩展应力法以及有限元法等。
其中，S-N曲线法是最早也是最常用的一种方法，其基本原理是将应力与寿命进行对数线性关系的拟合。
扩展应力法则是根据齿轮齿面接触区域的应力和变形情况，结合内部损伤机制，对齿面疲劳寿命进行预测。
有限元法则通过建立齿轮的数值模型，对接触应力进行详细分析，从而得到齿面疲劳寿命的预测结果。
总之，齿轮齿面接触疲劳特性与寿命预测是机械工程领域中的重要研究方向。
机械工程中变速箱齿轮材料的疲劳寿命预测
机械工程中变速箱齿轮材料的疲劳寿命预测随着工业技术的不断发展，机械工程的应用越来越广泛。
其中，变速箱作为机械设备的关键部件，其可靠性与寿命问题一直是工程师们关注的焦点。
而在变速箱中，齿轮作为传递动力和承受负载的主要部件，材料的疲劳寿命预测则成为研究的重要内容。
1. 简介变速箱是用于改变动力传递比例以实现车辆行驶、工业机械传动等的装置。
它具有传递扭矩和功率的能力，同时也承受着巨大的负载。
在变速箱中，齿轮是主要的承载元件之一，其直接影响整个变速箱的性能和寿命。
2. 变速箱齿轮材料特性分析齿轮材料在工程实践中的选择需要满足一系列要求。
首先，齿轮材料需要具备高强度和硬度，以承受大的载荷和磨损。
其次，齿轮需要具备良好的耐疲劳性能，以防止由于高负荷频繁变动而导致材料疲劳破坏。
最后，齿轮材料还需要具备良好的热处理适应性，以提高其综合性能。
3. 齿轮疲劳寿命预测方法为准确预测齿轮材料的疲劳寿命，工程师们通常采用一系列预测方法。
其中，最常见的方法是基于疲劳强度与应力循环次数关系的S-N曲线法。
该方法通过实验测试，构建材料的S-N曲线，即应力与循环次数的对应关系。
根据S-N曲线，可以预测出齿轮材料在不同应力下的疲劳寿命。
4. 影响齿轮疲劳寿命的因素预测齿轮材料的疲劳寿命需要考虑多种因素。
首先，应力水平对于疲劳寿命的影响是至关重要的。
高应力下，齿轮材料容易发生疲劳破坏，寿命较短。
其次，载荷类型也会对材料的疲劳寿命产生影响。
例如，动态载荷会导致疲劳寿命减少。
同时，齿轮的设计和制造质量也对疲劳寿命有重要影响。
5. 改进齿轮材料的方法为提高变速箱齿轮的疲劳寿命，工程师们通过多种方式进行改进。
一种常见的方式是选用高强度和高硬度的材料，以提高齿轮的承载能力和耐磨性。
同时，合理的热处理工艺也能够提高材料的性能，延长齿轮的使用寿命。
此外，优化齿轮的设计和制造工艺也能够减少材料的疲劳损伤。
6. 结论变速箱齿轮材料的疲劳寿命预测是机械工程领域的一个重要研究方向。
塑料的抗疲劳性与寿命评估
塑料的抗疲劳性与寿命评估塑料材料由于其低成本、良好的加工性能和广泛的应用领域而被广泛使用。
然而，塑料的抗疲劳性与寿命评估成为其在一些高强度载荷环境下使用的主要挑战。
本文将探讨塑料材料的抗疲劳性以及如何对其寿命进行评估。
一、塑料的抗疲劳性塑料的抗疲劳性是指材料在重复加载条件下的抵抗疲劳破坏的能力。
塑料的抗疲劳性取决于其分子链结构、材料的内应力以及外界加载条件等因素。
常见的塑料材料如聚氯乙烯（PVC）、聚丙烯（PP）和聚苯乙烯（PS）等，其抗疲劳性能差异较大。
要评估塑料的抗疲劳性，通常采用疲劳试验。
疲劳试验是通过以特定频率或幅值加载样品，观察其在一定循环次数后的疲劳破坏情况。
根据疲劳试验结果，可以获得材料的疲劳寿命曲线，进而评估材料的抗疲劳性能。
二、塑料的寿命评估塑料的寿命评估是指对塑料材料在特定使用条件下的使用寿命进行评估。
塑料的寿命评估可以从两个方面来考虑：一是塑料材料本身的老化寿命，即材料在正常使用条件下的寿命；二是塑料材料在特殊环境下的寿命，如高温、紫外线等极端条件下的使用寿命。
1. 塑料材料本身的老化寿命评估塑料材料的老化寿命是指材料在正常使用条件下，在长时间内不发生性能下降或破坏的能力。
塑料的老化寿命与其分子结构、添加剂、环境温度等因素相关。
常见的老化寿命评估方法包括热老化试验、紫外老化试验和湿热老化试验等。
热老化试验是将塑料样品置于高温环境中，观察其物理性能的变化情况。
紫外老化试验是模拟阳光照射对塑料材料的影响，通过观察样品的颜色变化、表面裂纹等来评估其老化寿命。
湿热老化试验是将塑料样品置于高温高湿环境中，通过观察其强度、伸长率等物理性能的变化来评估其老化寿命。
2. 特殊环境下的寿命评估在一些特殊环境下，如高温、紫外线、化学品等腐蚀性环境中，塑料材料的使用寿命可能会大大降低。
因此，对于这些特殊环境下的塑料材料，需要进行特殊的寿命评估。
对于高温环境下的塑料材料，可以进行高温老化试验，观察其热稳定性和老化寿命。
塑料齿轮的疲劳寿命如何估算

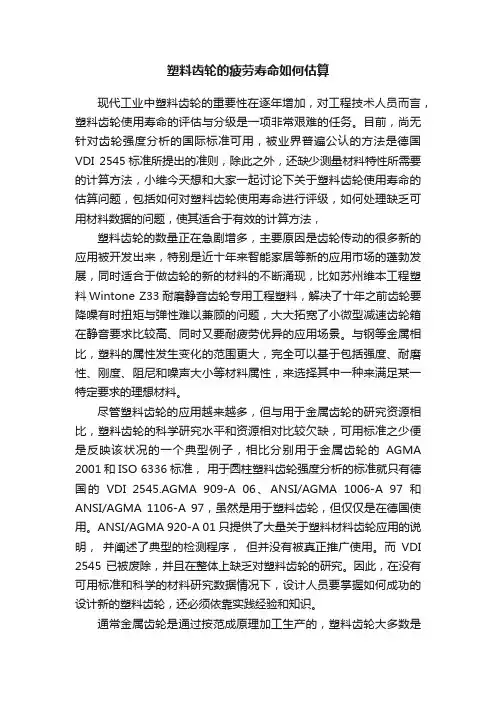

塑料齿轮的疲劳寿命如何估算现代工业中塑料齿轮的重要性在逐年增加，对工程技术人员而言，塑料齿轮使用寿命的评估与分级是一项非常艰难的任务。
目前，尚无针对齿轮强度分析的国际标准可用，被业界普遍公认的方法是德国VDI 2545标准所提出的准则，除此之外，还缺少测量材料特性所需要的计算方法，小维今天想和大家一起讨论下关于塑料齿轮使用寿命的估算问题，包括如何对塑料齿轮使用寿命进行评级，如何处理缺乏可用材料数据的问题，使其适合于有效的计算方法，塑料齿轮的数量正在急剧增多，主要原因是齿轮传动的很多新的应用被开发出来，特别是近十年来智能家居等新的应用市场的蓬勃发展，同时适合于做齿轮的新的材料的不断涌现，比如苏州维本工程塑料Wintone Z33耐磨静音齿轮专用工程塑料，解决了十年之前齿轮要降噪有时扭矩与弹性难以兼顾的问题，大大拓宽了小微型减速齿轮箱在静音要求比较高、同时又要耐疲劳优异的应用场景。
与钢等金属相比，塑料的属性发生变化的范围更大，完全可以基于包括强度、耐磨性、刚度、阻尼和噪声大小等材料属性，来选择其中一种来满足某一特定要求的理想材料。
尽管塑料齿轮的应用越来越多，但与用于金属齿轮的研究资源相比，塑料齿轮的科学研究水平和资源相对比较欠缺，可用标准之少便是反映该状况的一个典型例子，相比分别用于金属齿轮的AGMA 2001和ISO 6336标准，用于圆柱塑料齿轮强度分析的标准就只有德国的VDI 2545.AGMA 909-A 06、ANSI/AGMA 1006-A 97和ANSI/AGMA 1106-A 97，虽然是用于塑料齿轮，但仅仅是在德国使用。
ANSI/AGMA 920-A 01只提供了大量关于塑料材料齿轮应用的说明，并阐述了典型的检测程序，但并没有被真正推广使用。
而VDI 2545已被废除，并且在整体上缺乏对塑料齿轮的研究。
因此，在没有可用标准和科学的材料研究数据情况下，设计人员要掌握如何成功的设计新的塑料齿轮，还必须依靠实践经验和知识。
齿轮疲劳试验标准
齿轮疲劳试验标准
齿轮疲劳试验标准有多种，以下提供两种：
1. GB/T ：测试目的为模拟齿轮长时间受到交变载荷作用，观察根部是否产生裂纹，并发生断齿现象。
主要通过模拟试验测取轮齿的S-N疲劳强度寿
命曲线，统计分析轮齿的条件疲劳强度均值和样本疲劳强度的标准离差。
该标准为齿轮的设计验证、定型鉴定、批量生产提供评估依据。
2. GB/T：该标准通过齿面点蚀程度来判断齿轮接触疲劳强度试验的失效。
对于表面硬化齿轮，包括渗碳齿轮，当单齿点蚀面积率达到4%或者齿轮副
点蚀面积率达到%，即判定齿面失效。
此外，进行齿轮弯曲疲劳极限安全系数测试时，需要使用专门的试验台架，并根据齿轮材料的实际情况进行设计和制造，真实反映齿轮材料实际的接触和弯曲疲劳特性。
以上内容仅供参考，建议咨询相关行业协会或权威机构，获取最准确的信息。
塑料的抗疲劳性与使用寿命研究
塑料的抗疲劳性与使用寿命研究随着塑料制品在日常生活和工业领域中的广泛应用，对塑料的性能和使用寿命的研究变得越来越重要。
其中一项关键性能指标就是塑料的抗疲劳性，也即材料在长时间循环加载下不会产生破损或失效的能力。
本文将对塑料的抗疲劳性与使用寿命进行研究，并探讨其相关的因素。
1. 塑料的抗疲劳性概述塑料材料具有较好的抗疲劳性能，其原因在于其分子链结构比较松散，使其能够在受到外力作用下发生一定的变形，从而减轻外力的作用。
相比于金属材料等其他材料，塑料的抗疲劳性通常更强，并且其疲劳寿命更长。
2. 影响塑料疲劳寿命的因素(1) 材料本身特性：不同类型的塑料具有不同的疲劳寿命。
一些塑料材料具有较高的耐疲劳性能，如聚酰亚胺、聚苯乙烯等，而一些塑料材料则较为脆弱，容易疲劳破损。
(2) 加工工艺：塑料制品的加工工艺与使用寿命密切相关。
不良的加工工艺可能导致材料内部存在结构缺陷或应力集中等问题，从而降低了塑料制品的抗疲劳性能。
(3) 外界环境条件：外界环境因素如温度、湿度、紫外线辐射等也会影响塑料的抗疲劳性能。
高温、高湿度等恶劣环境条件下，塑料的疲劳寿命往往会大幅缩短。
(4) 外加应力：外加应力是影响塑料疲劳寿命的重要因素。
较高的应力作用下，塑料的抗疲劳性能会大幅下降，从而导致更短的使用寿命。
3. 塑料使用寿命预测与评估为了提前评估塑料制品的使用寿命，科学的预测与评估方法势必需要应用到工程实践中。
目前常用的方法包括有限元分析、寿命试验等。
有限元分析方法通过建立塑料制品的数值模型，模拟其在不同外载荷下的变形和疲劳失效情况，从而评估塑料制品的使用寿命。
寿命试验则通过在实际使用条件下对塑料制品进行长时间疲劳加载，记录其疲劳失效时间，进而评估其使用寿命。
这些方法的应用有效地提高了塑料制品的设计与使用效果。
4. 塑料抗疲劳性的改进方法针对塑料的抗疲劳性能，研究人员提出了一系列改进措施，以提高塑料材料的使用寿命。
包括材料配方的优化、添加增韧剂、加工工艺的改进等。
塑料的疲劳寿命与耐久性评估
塑料的疲劳寿命与耐久性评估塑料材料在现代工业中广泛应用，而其疲劳寿命和耐久性评估是决定塑料产品可靠性和使用寿命的重要因素。
本文将探讨塑料材料疲劳寿命与耐久性评估的相关内容。
1. 概述塑料材料由于具备轻质、耐腐蚀、制造性能好等优势，被广泛应用于汽车、航空航天、电子等领域。
然而，由于实际工作条件的不同，塑料材料往往需要承受各种外部力的作用，例如拉伸、压缩、弯曲等。
因此，了解塑料材料的疲劳寿命和耐久性评估是至关重要的。
2. 疲劳寿命评估塑料材料在受到周期应力作用时，会逐渐发生裂纹、断裂等损伤，这就是所谓的疲劳破坏。
评估塑料材料的疲劳寿命需要考虑以下因素：2.1 应力水平疲劳寿命与塑料材料所受的应力水平密切相关。
在设计和工程实践中，需要准确估计塑料材料所受的应力水平，并将其与疲劳曲线进行比较，以确定塑料材料的疲劳寿命。
2.2 疲劳曲线每种塑料材料都有其对应的疲劳曲线，用于描述塑料材料在周期应力下的破坏特性。
通过实验测试和数学模型计算，可以得到塑料材料的疲劳曲线，并应用于疲劳寿命评估中。
2.3 环境条件塑料材料的疲劳寿命受环境条件的影响。
例如，温度、湿度、化学介质等都会对塑料材料的疲劳性能产生影响。
因此，在进行疲劳寿命评估时，需要综合考虑环境条件对塑料材料的影响。
3. 耐久性评估在实际使用中，塑料材料需要经受各种力的作用，并承受长时间的使用。
因此，耐久性评估对于确保塑料产品的可靠性和长寿命至关重要。
3.1 力学性能测试通过对塑料材料进行拉伸、压缩、弯曲等力学性能测试，可以评估其在受到外力作用下的强度、韧性、刚度等性能。
这些测试结果可以用于预测塑料材料在实际工作条件下的耐久性能。
3.2 加速老化试验为了更快速地评估塑料材料的耐久性能，可以进行加速老化试验。
通过模拟和放大实际使用条件，对塑料材料进行长时间的疲劳加载，以评估其耐久性能。
3.3 外部因素考虑在耐久性评估中，还需要考虑到外部因素对塑料材料的影响。
例如，紫外线辐射、化学药品侵蚀、湿度等因素都可能对塑料材料的耐久性能造成影响。
机械传动系统中的齿轮疲劳寿命分析与优化
机械传动系统中的齿轮疲劳寿命分析与优化简介机械传动系统是现代机械设备中常见的一种能量传递方式，具有广泛的应用领域。
齿轮作为机械传动系统中重要的组成部分，在实际运行中会受到多种力的影响，长时间运行可能导致疲劳破坏。
因此，对齿轮的疲劳寿命进行分析与优化是提高机械传动系统可靠性和工作效率的关键。
一、齿轮疲劳失效机理齿轮疲劳失效是由于齿面上的应力集中和周期变化导致的。
在齿轮传动系统中，受到的载荷主要包括齿轮传递的扭矩和轴向载荷，还有来自非理想状况下的负荷，如冲击和振动等。
这些载荷不断作用在齿轮表面，引起齿面应力的变化，进而导致疲劳寿命的损失。
二、齿轮疲劳寿命分析方法为了准确评估齿轮的疲劳寿命，需要进行一系列的疲劳寿命分析。
常见的方法包括理论计算和试验验证。
1. 理论计算方法理论计算方法是利用齿轮传动的基本参数和载荷条件，通过应力分析和疲劳剩余寿命评估，预测齿轮的寿命。
常用的理论计算方法有Lewis法、AGMA标准方法和ISO 6336等。
这些方法考虑了齿轮的几何形状和载荷条件，并根据材料的应力-寿命曲线进行疲劳寿命评估。
2. 试验验证方法试验验证方法是通过实际加载和监测齿轮系统，测量其工作状态下的应力和振动等参数，进行疲劳失效的实验评估。
试验验证方法可以更真实地反映齿轮在实际工作中的疲劳寿命，并且可以修正理论计算方法的偏差。
三、齿轮疲劳寿命优化的方法为了提高齿轮传动系统的可靠性和寿命，需要对齿轮设计和制造过程进行优化。
1. 材料选择材料的选择是影响齿轮疲劳寿命的关键因素之一。
根据传动系统的工作条件和负载情况，选择适合的材料，提高齿轮的抗疲劳能力。
2. 几何形状优化齿轮的几何形状对其疲劳寿命有显著影响。
通过优化齿轮的齿形参数、齿距、压力角等几何参数，减小应力集中区域，改善齿轮的应力分布，提高其疲劳寿命。
3. 表面处理齿轮表面的处理可以提高其抗疲劳性能。
常见的表面处理方法包括渗碳、氮化、磨削和抛光等。
表面处理可以改善齿面的硬度和光滑度，减少起疲劳裂纹的可能性。
工程塑料齿轮疲劳寿命有限元分析
工程塑料齿轮疲劳寿命有限元分析1 齿轮的疲劳破坏疲劳是一种十分有趣的现象，当材料或结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比屈服极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料或结构的破坏现象就叫做疲劳破坏。
如图1 所示，F 表示齿轮啮合时作用于齿轮上的力。
齿轮每旋转一周，轮齿啮合一次。
啮合时，F 由零迅速增加到最大值，然后又减小为零。
因此，齿根处的弯曲应力or 也由零迅速增加到某一最大值再减小为零。
此过程随着齿轮的转动也不停的重复。
应力or 随时间t 的变化曲线如图2 所示。
图1 齿轮啮合时受力情况图2 齿根应力随时间变化曲线在现代工业中，很多零件和构件都是承受着交变载荷作用，工程塑料齿轮就是其中的典型零件。
工程塑料齿轮因其质量小、自润滑、吸振好、噪声低等优点在纺织、印染、造纸和食品等传动载荷适中的轻工机械中应用很广。
疲劳破坏与传统的静力破坏有着许多明显的本质差别：1)静力破坏是一次最大载荷作用下的破坏；疲劳被坏是多次反复载荷作用下产生的破坏，它不是短期内发生的，而是要经历一定的时间。
2)当静应力小于屈服极限或强度极限时，不会发生静力破坏；而交变应力在远小于静强度极限，甚至小于屈服极限的情况下，疲劳破坏就可能发生。
3)静力破坏通常有明显的塑性变形产生；疲劳破坏通常没有外在宏观的显著塑性变形迹象，事先不易觉察出来，这就表明疲劳破坏具有更大的危险性。
工程塑料齿轮的疲劳寿命，是设计人员十分关注的课题，也是与实际生产紧密相关的问题。
然而，在疲劳载荷作用下的疲劳寿命计算十分复杂。
因为要计算疲劳寿命，必须有精确的载荷谱，材料特性或构件的S-N 曲线，合适的累积损伤理论，合适的裂纹扩展理论等。
本文对工程塑料齿轮疲。
塑料齿轮疲劳寿命分析 (1)
1 的疲劳破坏疲劳是一种十分有趣的现象，当材料或结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比屈服极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料或结构的破坏现象就叫做疲劳破坏。
如图1所示，F表示齿轮啮合时作用于齿轮上的力。
齿轮每旋转一周，轮齿啮合一次。
啮合时，F由零迅速增加到最大值，然后又减小为零。
因此，齿根处的弯曲应力or也由零迅速增加到某一最大值再减小为零。
此过程随着齿轮的转动也不停的重复。
应力or随时间t 的变化曲线如图2所示。
图1 齿轮啮合时受力情况图2 齿根应力随时间变化曲线在现代工业中，很多零件和构件都是承受着交变载荷作用，工程塑料齿轮就是其中的典型零件。
工程塑料齿轮因其质量小、自润滑、吸振好、噪声低等优点在纺织、印染、造纸和食品等传动载荷适中的轻工机械中应用很广。
疲劳破坏与传统的静力破坏有着许多明显的本质差别：1)静力破坏是一次最大载荷作用下的破坏；疲劳被坏是多次反复载荷作用下产生的破坏，它不是短期内发生的，而是要经历一定的时间。
2)当静应力小于屈服极限或强度极限时，不会发生静力破坏；而交变应力在远小于静强度极限，甚至小于屈服极限的情况下，疲劳破坏就可能发生。
3)静力破坏通常有明显的塑性变形产生；疲劳破坏通常没有外在宏观的显着塑性变形迹象，事先不易觉察出来，这就表明疲劳破坏具有更大的危险性。
工程塑料齿轮的疲劳寿命，是设计人员十分关注的课题，也是与实际生产紧密相关的问题。
然而，在疲劳载荷作用下的疲劳寿命计算十分复杂。
因为要计算疲劳寿命，必须有精确的载荷谱，材料特性或构件的S-N曲线，合适的累积损伤理论，合适的裂纹扩展理论等。
本文对工程塑料齿轮疲劳分析的最终目的，就是要确定其在各种质量情况下的疲劳寿命。
通过利用有限元方法和CAE软件对工程塑料齿轮的疲劳寿命进行分析研究有一定工程价值。
2 工程塑料齿轮材料的确定超高分子量聚乙烯(UHMWPE)是一种综合性能优异的新型热塑性工程塑料，它的分子结构与普通聚乙烯(PE)完全相同，但相对分子质量可达(1～4)×106。
齿轮传动系统设计中的疲劳强度分析
齿轮传动系统设计中的疲劳强度分析齿轮传动系统是机械运动控制系统中的重要组成部分，广泛应用于汽车、航空、船舶、军工等领域。
在设计齿轮传动系统时，疲劳强度分析是至关重要的一步，因为齿轮在长期使用过程中会承受不同程度的疲劳损伤，从而导致传动系统失效。
本文将从齿轮材料选用、载荷分析、疲劳寿命预估等多个方面探讨齿轮传动系统设计中的疲劳强度分析。
一、齿轮材料选用在齿轮传动系统设计中，首先要确定齿轮的材料。
尤其对于高负荷、高速传动的齿轮来说，材料的选用更显得至关重要。
传统齿轮材料包括低碳钢、中碳钢、铸铁等，但这些材料在高负载、高速传动的情况下容易产生疲劳裂纹，进而导致齿轮失效。
针对这一问题，现代齿轮传动系统常采用效应材料，如合金钢、超高强钢等。
这类材料不仅具有高拉伸强度和高硬度，而且还能够增加齿轮的韧性和耐久性，从而提高齿轮的疲劳强度。
此外，在选用材料时，也需要结合实际应用场景和经济成本综合考虑。
二、载荷分析在考虑齿轮的疲劳强度时，载荷分析是一个关键的环节。
不同的载荷会对齿轮的疲劳强度造成不同影响，因此需要根据具体应用情况设计不同的载荷条件。
一般而言，载荷分为静载荷和动载荷两种，其中静载荷是指传动系统在静止状态下的承载能力，而动载荷则是指传动系统在运动状态下受到的载荷。
在实际应用中，载荷往往是非常复杂的。
对于齿轮传动系统来说，载荷来源多种多样，如机器本身的振动、不同部件之间的相互作用、外部环境的影响等。
因此，需要对多种载荷进行分析，确保齿轮的设计满足最糟糕的载荷情况下的强度要求。
三、疲劳寿命预估齿轮的疲劳寿命是指在一定载荷条件下，齿轮出现第一个裂纹的时间。
疲劳寿命的长短直接影响齿轮传动系统的可靠性和安全性。
因此，在齿轮传动系统设计中，预估疲劳寿命非常重要。
常用的疲劳寿命预估方法包括双应力范围法、极限载荷法、等效应力法等。
这些方法分别通过不同的方式计算疲劳寿命，具有各自的优缺点。
其中，等效应力法是目前应用最广泛的方法，它将不同载荷情况下的应力转化为等效应力，进而推导出疲劳寿命。
工程塑料齿轮疲劳寿命有限元分析
Ｋｅ ｏ ｄ ：ｎ ｉ ｅｉｇｐａｔ ｓ Ｆ Ｍ（ ｎｔ ｅ ｍｅｔ ｏ ｏ ） ｇａ； ａｉ ｅ ｗ ｌ ｍａ ｓ ｙｗ ｒ ｓｅ ｇ ｅｒ ｌｓｃ ； Ｅ ｆ ｉ ｌ ｎ ｔ ｄ ； ｅｒ ｆｔ ； ｅｄ ｒ ｎ ｎ ｉ ｉ ｅ ｅ ｍ ｈ ｕ ｇ ｋ
１ 齿轮 的疲劳破 坏
塑 料齿轮 因其质 量小 、 自润 滑 、 吸振 好 、 噪声 低 等优 点 在 纺织 、 印染 、 纸和食 品等传 动载荷 适 中的轻工机 械 造 中应 用很 广 。
（ Ｈ Ｐ ） ｎｉ ｅｎ ａｔｓ ｅｒ ｉｏｔ ａ ｓ ｒ ｉ ｉ ｒ ｔｅ ｌｏ ｅ ｅｃｖ ｗｌ ｍ ｒ ．Ｔｅ ｔ ｄ ｏ Ｕ ＭＷ Ｅ ｅｇ ｅ ｉ ｐ ｓｃ ｇａ ｔ ｕｆ ｗ ｔ ｄ ｅ ｎ ｌｅ ｔ ｆ ｔｅ ｅ ａ ｓ ｈ ｈ ｓｆ ｎ ｒ ｇ ｌ ｉ ｗ ｈ ｌ ｏ ｗ ｈ ｆ ｅ ｖｓ ｈ ｄ ｅｉ ｄ ｋ ｆ ｆ ｅ ｍ ｏ ｓ ｎ Ａ Ｓ Ｓｔ ａ ａ ｚ ｈ ｔ ｅｌｅｈ ｄｂｅ ｏｔ ｎｄ ｙｕｉ ｈ ｃ ｌ ｏ ｔ ｅ ｎ ｈ ｒｃ ｏ ｅ， ｕｉ Ｎ Ｙ ｎ ｌ ｅｔｅ ａｉｕ ｉ ａ ｅ ｂ ｉｅ．Ｂ ｓ ｇｔｅａｔａ ｃｎａｔ ｄ ｌａｄ ｔｅｃａｋ ｍ ｄｌ ｇ ｏ ｙ ｆ ｇ ｆ ｎ ａ ｎ ｕ ｃ ｍｏ
疲 劳是一 种十分 有 趣 的 现象 ， 当材 料或 结 构 受到
ｉ ｔ ，ｔ ｅｎ ｄ ｔ ｓ ｈ ｃ ａ ｐ ａｉ ｅ ｕ ｄ ｒｎ ｒ ｌ ｒ ｉ ｇｃ ｎ ｉ ｏ ａ ｅ ｎ ｆ ｎ ｕ ．Ａｎ ｅ ｈ ａｉ ｅ ｆ ｓ ｙ ｈ ｏ ｅ ｓ ｅ ｓｗ ｉｈ ｗ ｓａ ｔ ｏｆ ｔ ｕ ｎ ｅ ｏ ｍａ ｏ ｋｎ ｏ ｄ ｔ ｎ ｈ ｄ ｂ ｅ ｕ ｄ ｏ ｔ ｒｌ ｒ ｔ ｇ ｗ ｉ ｏ ｄ ｔ ｎ ｔ ｅｆｔ ｈ ｕ ｇ ｌ ｅ ｏ ｅ ｍａ ｉｍ ｔ ｓ ｏ ｅ ｈ ｄ ｂ ｅ ｎ ｌｚ ｄ ｂ ｍｐ ｒ ｎ － ｃ ｒ ｅ ａ ｄ ｕ ｉｇ Ｍｉ ｅ ｃ ｕ ｌ ｔｄ ｆｔ ｅ ｔ ｅ ｒ ． ｉ ｆｔ ｘｕ ｓ ｅ ｓｎ ｄ ａ ｅ ｎ ａ ａｙ ｅ ｙ ｉ ｏ ｔ ｇ Ｓ Ｎ ｕ ｖ ｎ ｓ ｎ ｒａ ｃ ｍｕ ａ ｅ ａ ｉ ｈ ｏ ｙ ｆ ｈ ｒ ｉ ｎ ｕ ｇ ＡＮ ＹＳ ｆ ｔ ｕ ｎ ｙ ｉ ｓ ｏ ｄ ｔ ａ ｈ ｏ ａｉｎ ｏ ｌ ｉ ｇ ｄ ｆ ｃｓｈ ｓ ｇ ｅ ｔ ｎ ｕ ｃ ｎ ｔ ｅ ｆ ｔ ｅ ｌ ｅ ｏ ｅ ｇ ａ ． Ｓ ａｉ ｅ ａ ａ ｓｓ ｈ ｗｅ ｈ ｔ ｅ ｌ ｃ ｔ ｆ ｇ ｌ ｔ ｏ ｍｅｄｎ ｅｅ ｔ ａ ｒ ａｌ ｉ ｆ ｎ ｅ ｏ ａｉ ｆ ｆ ｅ ｒ ｙ ｌ ｈ ｕ ｇ ｉ ｈ ｔ
齿轮的概率寿命预测与弯曲疲劳试验
弯曲疲劳试验
弯曲疲劳试验是一种用于评估齿轮疲劳性能的方法。该方法通过在实验室内模 拟齿轮的实际工作状态，对试样进行循环加载，直至其发生疲劳破坏。通过试 验，我们可以获取齿轮的疲劳极限、应力-寿命曲线等关键参数，为进一步的 寿命预测和优化设计提供依据。
在试验前，我们需要做好一系列的准备工作。首先，需要选取合适的试样，一 般选取具有代表性的齿轮零件。其次，需要设计实验方案，包括加载条件、温 度、湿度等环境因素的控制。此外，还需要准备实验设备和测试仪器，如疲劳 试验机、应变计、数据采集系统等。
结论
齿轮的概率寿命预测与弯曲疲劳试验是两种常用的评估齿轮疲劳性能的方法。 概率寿命预测基于概率理论，通过分析齿轮所受到的循环载荷来估算其寿命的 概率分布情况。该方法具有快速、简便的优点，适用于在早期设计阶段对齿轮 的寿命进行评估。然而，由于该方法基于有限的数据和假设，其预测结果的准 确性有待进一步提高。
Байду номын сангаас
概率寿命预测
齿轮的概率寿命预测是一种基于概率理论的方法，用于估算齿轮在给定工况下 的寿命。该方法主要基于疲劳损伤累积理论，通过分析齿轮在使用过程中所受 到的循环载荷，推算其疲劳寿命的分布情况。在实际应用中，通常采用有限元 分析或应力-寿命曲线等方法进行计算。下面将以一个实例来说明概率寿命预 测的基本步骤：
在试验过程中，我们需要对试样的变形和应力进行实时监测。通常采用应变计 来测量试样在加载过程中的应变变化，并通过数据采集系统记录下来。同时， 还需要试样的表面状况，以便及时发现疲劳裂纹的产生。
当试样发生疲劳破坏后，需要对试验结果进行分析和处理。这包括对疲劳裂纹 的产生位置、扩展路径等进行观察和记录，以及对实验数据进行整理和拟合， 得到应力-寿命曲线等关键参数。
塑料制品的疲劳强度与寿命评估
工艺改进：改进生产工艺，提高产 品质量和精度
添加标题
添加标题
添加标题
添加标题
结构设计：优化产品结构，减少应 力集中
环境控制：控制使用环境，避免高 温、高湿等恶劣环境影响
塑料制品的寿命评估
寿命评估的方法
应力-应变分析：通过测量塑料制品在不同应力下的应变，评估其疲劳强度和寿命。
塑料制品的疲劳强度与寿命评 估
汇报人：
塑料制品的疲劳强度 塑料制品的寿命评估 塑料制品的耐久性 塑料制品的可靠性 塑料制品的维护与保养
塑料制品的疲劳强度
疲劳强度的定义
疲劳强度是指 塑料制品在重 复载荷作用下， 抵抗破坏的能
力。
疲劳强度是衡 量塑料制品使 用寿命的重要
指标之一。
疲劳强度与塑 料制品的材质、 形状、尺寸、 表面状态等因
耐磨性等
制造工艺： 如成型工艺、 模具设计等
环境因素： 如温度、湿 度、光照等
维护保养： 如清洁、润 滑、维修等
使用条件：如 载荷、频率、
持续时间等
设计因素： 如结构设计、 尺寸设计等
延Hale Waihona Puke 寿命的措施选择合适的材料：根据使用环境和要求选择合适的塑料材料
优化产品设计：减少应力集中，提高产品的抗疲劳性能
质量控制：加强质量控制，如严格控制原材料质量、加强生产过程中的质量检验等
可靠性的实际应用
汽车行业：塑料部 件的可靠性直接影 响汽车的安全性和 耐用性
电子行业：塑料部 件的可靠性影响电 子产品的性能和寿 命
建筑行业：塑料部 件的可靠性影响建 筑物的耐久性和安 全性
医疗行业：塑料部 件的可靠性影响医 疗器械的性能和患 者的安全
塑料的抗疲劳性与使用寿命评估
塑料的抗疲劳性与使用寿命评估抗疲劳性是塑料材料重要的力学性能之一，对于塑料制品的使用寿命有着重要的影响。
本文将探讨塑料材料的抗疲劳性及其评估方法，以及如何提高塑料制品的使用寿命。
一、塑料材料的抗疲劳性塑料材料的抗疲劳性通常指的是在循环应力条件下的抗疲劳性能。
循环应力是指材料在反复加载和卸载过程中所受到的应力变化。
塑料材料在长期循环加载条件下，其性能会逐渐下降，并最终导致疲劳破坏。
塑料材料的抗疲劳性受多种因素的影响，包括材料的结构、添加剂、应力水平、循环载荷频率等。
二、塑料材料抗疲劳性的评估方法1. 循环振荡试验循环振荡试验是评估塑料材料抗疲劳性能的常用方法之一。
试验中，塑料试样会在一定的循环载荷水平下进行反复振荡加载，通过测量材料的残余变形、裂纹扩展等进行评估。
2. 应力–寿命曲线通过进行多个不同载荷水平下的循环振荡试验，可以绘制出应力-寿命曲线。
该曲线可以反映材料在不同载荷条件下的疲劳寿命，从而评估塑料材料的耐久性能。
三、提高塑料制品的使用寿命的方法1. 选择合适的塑料材料在设计塑料制品时，应选择具有良好抗疲劳性能的塑料材料。
不同的塑料材料具有不同的抗疲劳性能，因此在选择材料时应根据具体的应用需求进行合理的选择。
2. 优化设计通过优化设计，可以减少塑料制品在使用过程中的应力集中，并改善其抗疲劳性能。
合理的结构设计和减少应力集中的措施可以延长塑料制品的使用寿命。
3. 添加增强剂和改性剂添加增强剂和改性剂可以提高塑料材料的强度和韧性，从而提高其抗疲劳性能。
例如，玻纤增强塑料具有较高的抗疲劳性能，可用于制作一些对抗疲劳性能要求较高的塑料制品。
4. 控制使用环境塑料制品在不同的使用环境下其抗疲劳性能可能会有所不同。
因此，在使用过程中应控制使用环境，如温度、湿度等，以及避免一些有害物质的侵蚀，从而延长塑料制品的使用寿命。
综上所述，塑料材料的抗疲劳性对于塑料制品的使用寿命极为重要。
通过合适的评估方法和采取相应的措施，可以提高塑料制品的抗疲劳性能，延长其使用寿命。
塑料齿轮疲劳寿命分析
塑料齿轮疲劳寿命分析(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1 齿轮的疲劳破坏疲劳是一种十分有趣的现象，当材料或结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比屈服极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料或结构的破坏现象就叫做疲劳破坏。
如图1所示，F表示齿轮啮合时作用于齿轮上的力。
齿轮每旋转一周，轮齿啮合一次。
啮合时，F由零迅速增加到最大值，然后又减小为零。
因此，齿根处的弯曲应力or也由零迅速增加到某一最大值再减小为零。
此过程随着齿轮的转动也不停的重复。
应力or随时间t的变化曲线如图2所示。
图1 齿轮啮合时受力情况图2 齿根应力随时间变化曲线在现代工业中，很多零件和构件都是承受着交变载荷作用，工程塑料齿轮就是其中的典型零件。
工程塑料齿轮因其质量小、自润滑、吸振好、噪声低等优点在纺织、印染、造纸和食品等传动载荷适中的轻工机械中应用很广。
疲劳破坏与传统的静力破坏有着许多明显的本质差别： 1)静力破坏是一次最大载荷作用下的破坏；疲劳被坏是多次反复载荷作用下产生的破坏，它不是短期内发生的，而是要经历一定的时间。
2)当静应力小于屈服极限或强度极限时，不会发生静力破坏；而交变应力在远小于静强度极限，甚至小于屈服极限的情况下，疲劳破坏就可能发生。
3)静力破坏通常有明显的塑性变形产生；疲劳破坏通常没有外在宏观的显著塑性变形迹象，事先不易觉察出来，这就表明疲劳破坏具有更大的危险性。
工程塑料齿轮的疲劳寿命，是设计人员十分关注的课题，也是与实际生产紧密相关的问题。
然而，在疲劳载荷作用下的疲劳寿命计算十分复杂。
因为要计算疲劳寿命，必须有精确的载荷谱，材料特性或构件的S-N曲线，合适的累积损伤理论，合适的裂纹扩展理论等。
本文对工程塑料齿轮疲劳分析的最终目的，就是要确定其在各种质量情况下的疲劳寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 的疲劳破坏
疲劳是一种十分有趣的现象，当材料或结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比屈服极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料或结构的破坏现象就叫做疲劳破坏。
如图1所示，F表示齿轮啮合时作用于齿轮上的力。
齿轮每旋转一周，轮齿啮合一次。
啮合时，F由零迅速增加到最大值，然后又减小为零。
因此，齿根处的弯曲应力or也由零迅速增加到某一最大值再减小为零。
此过程随着齿轮的转动也不停的重复。
应力or随时间t的变化曲线如图2所示。
图1 齿轮啮合时受力情况
图2 齿根应力随时间变化曲线
在现代工业中，很多零件和构件都是承受着交变载荷作用，工程塑料齿轮就是其中的典型零件。
工程塑料齿轮因其质量小、自润滑、吸振好、噪声低等优点在纺织、印染、造纸和食品等传动载荷适中的轻工机械中应用很广。
疲劳破坏与传统的静力破坏有着许多明显的本质差别：
1)静力破坏是一次最大载荷作用下的破坏；疲劳被坏是多次反复载荷作用下产生的破坏，它不是短期内发生的，而是要经历一定的时间。
2)当静应力小于屈服极限或强度极限时，不会发生静力破坏；而交变应力在远小于静强度极限，甚至小于屈服极限的情况下，疲劳破坏就可能发生。
3)静力破坏通常有明显的塑性变形产生；疲劳破坏通常没有外在宏观的显着塑性变形迹象，事先不易觉察出来，这就表明疲劳破坏具有更大的危险性。
工程塑料齿轮的疲劳寿命，是设计人员十分关注的课题，也是与实际生产紧密相关的问题。
然而，在疲劳载荷作用下的疲劳寿命计算十分复杂。
因为要计算疲劳寿命，必须有精确的载荷谱，材料特性或构件的S-N曲线，合适的累积损伤理论，合适的裂纹扩展理论等。
本文对工程塑料齿轮疲劳分析的最终目的，就是要确定其在各种质量情况下的疲劳寿命。
通过利用有限元方法和CAE软件对工程塑料齿轮的疲劳寿命进行分析研究有一定工程价值。
2 工程塑料齿轮材料的确定
超高分子量聚乙烯(UHMWPE)是一种综合性能优异的新型热塑性工程塑料，它的分子结构与普通聚乙烯(PE)完全相同，但相对分子质量可达(1～4)×106。
随着相对分子质量的大幅度升高，UHMWPE表现出普通PE所不具备的优异性能，如耐磨性、耐冲击性、低摩擦系数、耐化学性和消音性等。
UHMWPE耐磨性居工程塑料之首，比尼龙66(PA66)高4倍，是碳钢、不锈钢的7—8倍。
摩擦因数仅为～，具有自润滑性，不粘附性。
因此，本文选用UHMWPE 作为工程塑料齿轮材料进行研究。
UHMWPE性能见表1。
由于UHMWPE导热性能较差，所以与其啮合的齿轮选用钢材料。
这样导热性好、摩损小，并能弥补工程塑料齿轮精度不高的缺点。
2啮合齿轮均为标准直齿圆柱齿轮，参数为：UHMWPE齿轮齿数30，钢齿轮齿数20，模数4mm，齿宽20mm，压力角取为20°。
表1 超高相对分子质量聚乙烯性能
3 UHMWPE材料齿轮疲劳分析模型的建立
齿轮在啮合过程中，轮齿如同受线载荷的悬臂梁，齿根所受的弯矩最大，因此齿根处的弯曲疲劳强度最弱。
当轮齿在齿顶处啮合时，处于双对齿啮合区，此时弯矩的力臂虽然最大，但力并不是最大，因此弯矩并不是最大。
根据分析，齿根所受的最大弯矩发生在齿轮啮合点位于单对齿啮合区最高点时。
因此，在建立UHMWPE材料齿轮疲劳分析模型时，应该建立载荷作用于单对齿啮合区最高点。
由机械原理渐开线齿轮连续传动条件分析方法，可以得出单对齿轮啮合最高点。
然后利用CAXA软件的齿轮建模功能和数据转换功能建立UHMWPE材料齿轮疲劳分析模型如图3所示。
图3 UHMWPE材料齿轮疲劳分析模型
4 利用ANSYS分析UHMWPE材料齿轮疲劳寿命
ANSYS是以有限元分析为基础的大型通用CAE软件，是世界上第一个通过
IS09001认可的有限元分析软件。
因此，通过准确地建立模型、合理的网格划分与载荷施加以及边界条件设定，就能得到可靠性较好的计算结果。
对于工程塑料齿轮，由于其材料的力学性能、热性能等都与金属材料有很大区别，其失效形式及失效机理与金属齿轮也有很大区别。
由于塑料齿轮的弹性模量较低，与钢齿轮啮合过程中其赫兹接触区较大，接触应力较小，一般不会出现点蚀等表面失效，所以轮齿在弯曲应力作用下疲劳断裂或折断是塑料齿轮的主要失效形式。
因此主要对3种情况下的UHMWPE材料齿轮的疲劳寿命进行分析。
UHMWPE材料齿轮无缺陷情况的疲劳寿命分析
在利用ANSYS进行齿轮的疲劳分析前，需要对2啮合齿轮进行接触分析。
按照上文所分析的实际接触情况，确定2齿轮单齿啮合区域最高点位置，并定义接触类型为柔体对柔体的面对面接触。
取钢齿轮啮合面为目标面，用单元Targel69来定义，取UHMWPE材料齿轮啮合面为接触面，用单元Contal71来定。
可以从菜单(Main Menu> Preprocessor>Modeling> Create> Contact Pair)进入接触向导，来建立目标面接触面的“接触对”。
也可以采用其他途径建立接触对，这属于ANSYS基本操作，本文不再详述。
接触对建立完成后进入静强度求解过程，主动齿轮为钢齿轮，传递力矩为6N·m，ANSYS计算所得UHMWPE材料齿轮齿根处的应力如图4所示。
从应力云图中可以看出：最大应力发生在UHMWPE材料齿轮齿根处，节点号为：2279，应力值为：。
图4 UHMWPE材料齿轮齿根处应力云图
工程塑料齿轮ANSYS疲劳分析的步骤为：首先进入后处理POST1，恢复数据库，然后提取齿根最大弯曲应力处的节点应力并将其储存，并确定重复次数，最后采用Miner疲劳积累理论计算疲劳寿命并查看结果。
UHMWPE材料齿轮疲劳寿命预测需要的较关键疲劳性质是材料的S-N曲线，所研究的UHMWPE材料的S-N曲线如图5所示。
图5 UHMWPE材料S-N曲线
疲劳分析结果如图6所示。
可见在文中所设定工作载荷下，该UHMWPE材料齿轮轮齿的疲劳寿命为132800次，累计疲劳系数为。
图6 无缺陷UHMwPE材料齿轮疲劳计算结果
齿问存在熔接痕时UHMWPE材料齿轮的疲劳寿命分析
UHMWPE材料齿轮注塑工艺复杂。
工艺控制不当很容易产生熔接痕等注塑缺陷。
因此，对存在熔接痕缺陷的UHMWPE材料齿轮进行分析，可以确定该缺陷
的不同位置对齿轮疲劳破坏的影响程度。
这对工程塑料齿轮的注塑工艺，浇口位置安排等都有一定的指导意义。
在利用ANSYS分析存在熔接痕缺陷的工程塑料齿轮时，将熔接痕等效为I型裂纹问题，并采用KSCON命(Main Menu>Preprocessor> MeshShape&Size> Concentrat KPs-Create)，使ANSYS自动围绕熔接痕尖端关键点生成奇异单元，然后进行分析求解。
假设在两轮齿间存在一条长为的熔接痕，熔接痕位置和尺寸如图7所示。
图7 齿间熔接痕尺寸
疲劳分析结果显示：在齿间存在较小熔接痕缺陷情况下，UHMWPE材料齿轮轮齿的疲劳寿命为124600次，累计疲劳系数为。
疲劳产生的位置仍未齿根处。
可见，齿间存在较小熔接痕缺陷情况下，缺陷对UHMWPE齿轮疲劳寿命无较大影响。
齿根存在熔接痕时UHMWPE材料齿轮的疲劳寿命分析
假设在齿根处存在一条长为mm的熔接痕，熔接痕位置和尺寸如图9所示。
图9 齿根熔接痕尺寸
疲劳分析结果为:疲劳破坏发生在熔接痕尖端，如图10所示。
齿轮轮齿的疲劳寿命仅为5631次。
可见，在齿根存在较小熔接痕缺陷情况下齿轮很快进人疲劳并断裂破坏。
图l0 疲劳破坏发生位置
5 结论与展望
1)采用ANSYS有限元技术可以计算复杂边界条件下的疲劳问题，对工程塑料齿轮的疲劳寿命的确定有一定价值。
2)通过ANSYS分析得出:所研究的UHMWPE材料齿轮在无缺陷情况下的疲劳寿命远高于齿根存在熔接痕情况下的寿命。
3)当熔接痕靠近UHMWPE材料齿轮齿根处时，加载后轮齿很快进人疲劳并断裂，因此需要对注塑工艺进行优化，避免在齿轮齿根处出现熔接痕。
4)很多性能优异的工程塑料均可用作为中等载荷的齿轮材料，例如POM，PA66等，利用有限元方法校核其疲劳寿命会加快设计速度，同时也提高了可靠性。
(end)。
