工业管道安装技术要求
工业管道规范
工业管道规范工业管道规范是指在工业生产过程中，对管道系统的设计、安装、检验、验收等环节所需要遵循的相关规范和标准。
它的制定和执行旨在确保管道系统的安全、可靠和符合使用要求，防止事故和损失的发生。
下面是关于工业管道规范的一些基本要点。
一、设计规范：1. 工业管道设计应符合国家相关标准和规范，包括设计图纸、设计计算书、工艺流程图等文件的编制。
2. 管道系统的设计应符合现行的安全、环保、节能的要求，包括管道的材质选择、管道的轴线、支撑方式、阀门、泵站、加热等设备的选择等。
二、安装规范：1. 管道系统的安装应按照设计方案进行，包括管道的布置、管道支撑、管道的焊接、管道的清洗、管道和设备的连接等。
2. 进行管道焊接时应严格按照规范要求进行操作，确保焊缝的质量，避免焊接缺陷和泄漏。
3. 在安装过程中，应注意管道与其他设备、结构物的距离，以及管道的自由膨胀和收缩。
三、检验规范：1. 管道系统安装完成后，应进行压力测试和泄漏检测，确保管道系统的密封性和安全性。
2. 压力测试时，应按照规范要求进行，包括测试压力和测试时间等设定。
3. 泄漏检测可以采用压力差检测、气体检测、液体检测等方法进行。
四、验收规范：1. 管道系统的验收应由专业人员进行，包括对设计图纸、设备和安装质量的检查，以及管道系统性能的测试等。
2. 验收合格后，需出具相关的验收报告和文件，作为管道系统正式投入使用的依据。
五、维护规范：1. 管道系统的维护应定期进行，包括对管道及其附件的清洗、润滑、防腐蚀等工作。
2. 在维护过程中，应注意管道系统的安全操作和防止污染环境的措施。
总之，工业管道规范的制定和执行对于保证管道系统的安全、可靠和长期运行具有重要的意义。
在工业生产中，遵循规范和标准，加强对管道系统的设计、安装、检验和维护，可以最大限度地减少事故和损失的发生，确保生产过程的连续性和稳定性。
管道安装文档
管道安装管道是工业生产中常见的输送介质和能量的设备，广泛用于输送液体、气体和固体颗粒等物质。
在工业生产中，合理安装管道不仅能够保证正常的生产运行，还能提高工作效率和安全性。
本文将介绍管道安装的一般原则、注意事项以及一些常用的安装方法。
管道安装的一般原则合理安装管道需要遵循以下一般原则：1.确定设计方案：在开始管道安装前，应先制定详细的设计方案，确定管道的材质、规格、布局等。
设计方案应考虑到生产工艺要求、环境条件以及设备间的连接等因素。
2.保证施工质量：管道安装过程中，施工质量的保证至关重要。
管道连接的密封性、安装的稳定性以及管道的保温性能等都要经过详细的施工验收。
3.控制工程成本：在管道安装过程中，需要合理控制工程成本。
这包括选用合适的材料、合理使用工艺和技术手段，以及优化布局等。
管道安装的注意事项在进行管道安装时，还需要注意以下几点：1.材料选择：根据工艺要求和介质特性选择合适的管道材料。
常见的管道材料包括钢材、不锈钢、塑料等。
在选择材料时，需要考虑管道的耐压性、耐腐蚀性以及温度适应性等因素。
2.管道布局：合理的管道布局可以改善生产效率和安全性。
在进行管道布局时，需要考虑管道的长度、弯头的数量和角度、支撑方式以及易于维护的考虑。
3.管道连接：管道连接的质量直接影响到管道的使用效果。
常见的管道连接方式有焊接、螺纹连接、法兰连接等。
在进行管道连接时，需要保证连接牢固、密封可靠，并采取相应的防腐措施。
4.安装检查：在管道安装完成后，需要进行安装检查。
这包括对管道连接进行漏检、对支架和固定件进行验收、对管道保温层进行检查等。
安装检查的目的是为了发现和纠正可能存在的问题，确保管道安装质量。
管道安装的常用方法管道安装的方法有很多种，下面介绍几种常见的方法：1.焊接法：焊接是一种常用的管道连接方式，适用于连接钢管、不锈钢管等材质的管道。
焊接法要求焊工具有一定的技术水平和经验，并且需要进行相应的焊接工艺控制。
工业管道安装规范
工业管道安装规范工业管道安装是指在工业生产和加工领域中，对各类管道进行安装和连接的工作。
它涵盖了各种各样的管道，包括输送液体、气体、蒸汽等的管道，以及各种加工设备之间的连接管道。
为了确保工业管道安装质量和工作安全，有一些规范需要遵循。
首先，确定管道材料和规格。
根据工艺要求和介质特性，选择合适的管材和规格。
管道材料可以是金属、塑料、橡胶等。
在选择材料时，要考虑管道的工作压力、温度、耐腐蚀性等因素。
其次，进行管道布局和测量。
在安装前，要进行工艺管道的布局设计和实地测量，合理规划管道走向和高度，确保管道安装的顺利进行，并且方便维修和检修。
然后，进行管道支架和固定。
根据管道的尺寸、重量和安装位置，设计并安装合适的支架和固定装置。
支架和固定装置要牢固可靠，能够承受管道的重量和内部压力，并且保证管道的垂直度和水平度。
接下来，进行管道连接。
管道连接分为焊接连接、螺纹连接、法兰连接等。
在进行焊接连接时，要按照相关的焊接工艺规程进行操作，保证焊缝的质量和强度。
在进行螺纹连接和法兰连接时，要选择合适的密封材料，确保连接的密封性能。
最后，进行管道测试和验收。
在安装完成后，要进行管道的压力测试和泄漏检测，确保管道的安全性能。
测试时要严格按照相关标准和规范进行操作，并记录测试结果。
验收时，要检查管道的外观质量、安全防护措施等，并填写相应的验收报告。
综上所述，工业管道安装规范包括确定管道材料和规格、管道布局和测量、管道支架和固定、管道连接和管道测试和验收等方面。
只有按照规范进行安装，才能确保工业管道的安全运行。
工业管道施工技术交底

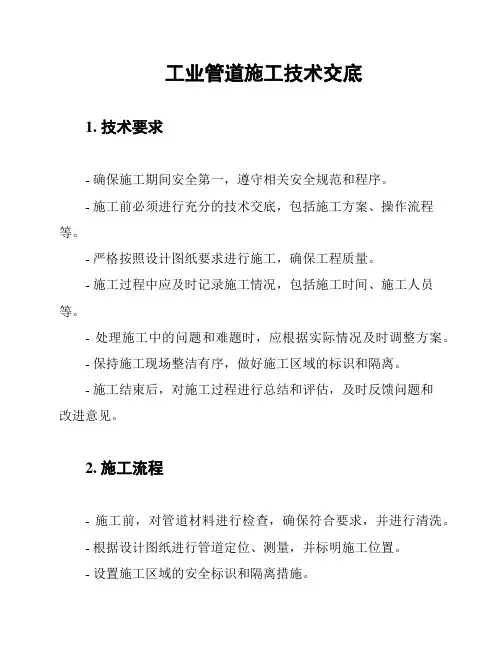

工业管道施工技术交底
1. 技术要求
- 确保施工期间安全第一，遵守相关安全规范和程序。
- 施工前必须进行充分的技术交底，包括施工方案、操作流程等。
- 严格按照设计图纸要求进行施工，确保工程质量。
- 施工过程中应及时记录施工情况，包括施工时间、施工人员等。
- 处理施工中的问题和难题时，应根据实际情况及时调整方案。
- 保持施工现场整洁有序，做好施工区域的标识和隔离。
- 施工结束后，对施工过程进行总结和评估，及时反馈问题和
改进意见。
2. 施工流程
- 施工前，对管道材料进行检查，确保符合要求，并进行清洗。
- 根据设计图纸进行管道定位、测量，并标明施工位置。
- 设置施工区域的安全标识和隔离措施。
- 进行管道的安装和连接，严格按照操作规程进行。
- 检查管道连接的紧密性和焊接质量，确保无漏水现象。
- 进行管道的测试，包括水压测试等，确保管道质量合格。
- 完成施工后，清理施工现场，保持整洁。
3. 安全注意事项
- 在施工现场必须佩戴相关的个人防护装备，如安全帽、防护
眼镜、手套等。
- 施工人员必须经过相关培训，了解管道施工的安全操作规程。
- 操作人员必须熟悉使用管道施工所需的工具和设备。
- 施工区域应设置警示标识，并隔离开其他工作区域。
- 施工现场应保持通风良好，及时清理施工垃圾和杂物。
- 管道施工过程中，注意防止火源和电源接触，防止引起火灾
和电击事故。
以上为工业管道施工技术交底的要点，请施工人员严格按照要
求操作，确保施工质量和施工安全。
工业管道规范
工业管道规范工业管道规范是为了确保工业管道的安全、稳定和高效运行而制定的一系列标准和规范。
下面是关于工业管道规范的一些内容。
一、一般规定1. 工业管道的设计、安装、维护和检测必须符合国家相关规定和标准。
2. 工业管道的材料选择、工艺参数和结构设计必须符合工作介质的特性和要求。
3. 工业管道的施工必须按照设计图纸和相关规范进行，并进行强度测试和泄漏检测。
4. 工业管道的维护和检测必须定期进行，以确保其运行的安全性和正常性。
5. 工业管道的登记和管理必须做好，包括工作记录、维护记录和事故记录等。
二、管道设计规范1. 工业管道的设计必须符合工作介质的特性和要求，包括温度、压力、流速等参数的确定。
2. 工业管道的材料选择必须符合设计要求，包括耐压、耐腐蚀等特性。
3. 工业管道的布置和支撑必须合理，以确保管道的安全性和稳定性。
4. 工业管道的防腐和绝热必须符合设计要求，以确保管道的使用寿命和效果。
三、管道安装规范1. 工业管道的安装必须符合设计要求，并经过强度测试和泄漏检测。
2. 工业管道的连接必须采用合适的方法和材料，并经过合格的焊接或螺纹连接。
3. 工业管道的支架和固定必须牢固可靠，以确保管道的稳定性和安全性。
4. 工业管道的绝热和防腐必须符合设计要求，以防止管道的热损失和腐蚀。
四、管道维护规范1. 工业管道的维护必须定期进行，包括清洗、防腐、绝热等工作。
2. 工业管道的检测必须定期进行，包括强度测试、泄漏检测、温度监测等。
3. 工业管道的维修必须及时进行，包括漏损修复、设备更换等工作。
4. 工业管道的记录和归档必须做好，以备查和分析。
五、管道安全规范1. 工业管道的运行必须符合相关安全规定和标准，包括压力、温度、流速等参数的控制。
2. 工业管道的操作必须由经过培训和合格的人员进行，并按照操作规程进行。
3. 工业管道的事故处理必须按照应急预案进行，包括切断工业管道、排除危险等。
4. 工业管道的安全教育必须定期进行，包括安全操作、事故案例、紧急处置等。
GB-50235工业用金属管道施工及验收规定
GB-50235工业用金属管道施工及验收规定1. 总则1.1 编制依据本规定是根据《中华人民共和国建筑法》、《中华人民共和国合同法》、《中华人民共和国质量法》和《工业安装工程施工质量验收统一标准》GB 50236-2011等相关法律法规和技术标准编制的，适用于新建、扩建、改建工业用金属管道工程的施工及验收。
1.2 适用范围本规定适用于石油、化工、医药、冶金、电力、核工业等行业各类工业用金属管道工程的施工及验收。
1.3 规范内容本规定主要包括工业用金属管道工程的施工准备、施工要求、验收要求、质量控制、安全环保等内容。
2. 施工准备2.1 设计文件施工前应认真审查设计文件，确认设计文件符合国家法律法规、技术标准和工程实际需要。
2.2 施工方案施工单位应根据设计文件和工程实际情况，编制详细的施工方案，包括施工工艺、施工进度、质量控制、安全环保等内容。
2.3 施工人员施工人员应具备相应的专业技术资格和操作能力，熟悉施工方案和操作规程。
2.4 施工材料施工材料应符合设计文件和相关技术标准的要求，具有出厂合格证和质量证明文件。
3. 施工要求3.1 管道安装管道安装应按照设计文件和施工方案的要求进行，保证管道系统的安全、稳定和可靠。
3.2 焊接焊接应由具备相应资格的焊接人员操作，采用合格的焊接材料，按照焊接工艺规程进行，并对焊接质量进行检验。
3.3 防腐与绝热防腐与绝热应按照设计文件和相关技术标准的要求进行，保证管道系统的耐腐蚀和保温性能。
3.4 试验与调试试验与调试应按照设计文件和施工方案的要求进行，保证管道系统的正常运行和性能指标。
4. 验收要求4.1 验收组织验收应由建设单位组织，监理、设计、施工等单位参加，按照验收标准进行。
4.2 验收内容验收内容包括管道系统的安全性、可靠性、性能指标等方面，应符合设计文件和相关技术标准的要求。
4.3 验收程序验收程序包括初验、预验收和正式验收，验收合格后，建设单位应向相关部门办理竣工验收手续。
工业管道设计、布置、安装要求与标准规范
工业管道设计、布置、安装要求与标准规范管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。
走进石油化工厂，能看到各种管道鳞次栉比，整齐美观更让人惊叹。
这些都离不开配管工程师的细致规划和专业知识。
（1）管道布置设计应符合工艺管道及仪表流程图的要求；（2）管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；（3）在确定进出装置（单元）的管道方位与敷设方式时，应做到内外协调；（4）厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；（5）管道应架空或地上缴设。
如确有需要，可埋地或敷设在管沟内；（6）管道宜集中成排布置，地上的管道应敷设在管架或管墩上；（7）在管架、管墩上布置管道时，应使管架或管墩所受的垂直荷载、水平荷载均衡；（8）全厂性管架或管墩上（包括穿越涵洞）应留有10 ％－30％的裕量，并考虑其荷重。
装置主管廊管架宜留有10％－20％的裕量，并考虑其荷重；（9）输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；（10）管道布置不应妨碍设备、机泵及其内部构件的安装、检修和消防车辆的通行；（11）管道布置应使管道系统具有必要的柔性。
在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；（12）应在管道规划的同时考虑其支承点设置。
宜利用管道的自然形状达到自行补偿；（13）管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。
不可避免时应根据操作、检修要求设置放空、放净，管道布置应减少“盲肠”；（14）气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流程图的要求。
（15）管道除与阀门、仪表、设备等需要用法兰或螺纹连接者外，应采用焊接连接。
下列情况应考虑法兰、螺纹或其他可拆卸连接：•因检修、清洗、吹扫需拆卸的场合；•衬里管道或夹套管道；•管道由两段异种材料组成且不宜用焊接连接者；•焊缝现场热处理有困难的管道连接点；•公称直径小于或等于100mm的镀锌管道；•设置盲板或“8”字盲板的位置。
工业金属管道工程施工规范
工业金属管道工程施工规范一、总则工业金属管道工程是工业建设的重要组成部分，涉及到输送液体、气体等介质，关系到生产运行的安全和稳定。
为了保证金属管道工程施工质量，提高工程的使用寿命，制定本规范。
二、施工前准备1.施工单位应按照法律法规的规定，具备相关的资质和人员。
2.施工前应制定详细的施工方案，并报相关部门审核。
3.对于施工现场及设备进行全面的勘察，确保施工条件符合要求。
4.准备好必要的材料、设备和人员，保证施工进度。
5.对施工人员进行安全培训，掌握相关的操作技能。
三、施工过程1.金属管道的安装应按照设计图纸要求进行，严格保证管道的水平、垂直和平整。
2.管道连接时应注意保持连接紧密，确保不漏水、不漏气，严禁使用劣质材料。
3.在管道安装过程中应注意保护管道的外表面，防止划伤和腐蚀。
4.管道焊接应由具备相关资质的焊工进行，焊接工艺应符合相关标准。
5.焊接后应进行无损检测，确保焊缝质量满足要求。
6.施工过程中应注意安全，严格遵守相关的安全规定，保证施工人员的人身安全。
四、施工验收1.管道工程结束后，应进行全面的验收，确保施工质量符合要求。
2.验收应由设计单位、监理单位和施工单位共同参与，各自承担责任。
3.对管道的焊接质量、工作压力、密封性能等进行检测，确保工程安全可靠。
4.验收合格后方可投入使用，不合格的部分应及时整改并重新验收。
五、工程保养1.金属管道工程竣工后，应注意对管道设施进行保养。
2.保养应按照相关标准和要求进行，定期检查管道设施的运行状态。
3.对管道设施的漏水、漏气等问题应及时处理，保证设施的安全利用。
六、工程总结1.金属管道工程施工过程中应严格遵守相关规定，确保施工质量。
2.在工程施工过程中，应关注施工安全，保证施工人员的人身安全。
3.对于工程的验收和保养，应认真负责，确保工程的可持续运行。
以上就是工业金属管道工程施工规范，希望对您有所帮助。
工业管道安装施工工艺标准
工业管道安装施工工艺标准精选文档TTMS system office room 【TTMS16H-TTMS2A-工业管道安装施工工艺标准1．适用范围1．1本工艺标准适用于各类工业管道的安装施工；公用工程管道安装可参照本工艺标准执行。
1．2本工艺标准属工业管道专项安装施工工艺标准，工业管道安装过程中的材料检验、管道预制、管道焊接、无损检测、热处理和管道压力试验与气密、管道吹扫与清洗、化学清洗与脱脂以及夹套管、伴热管的施工与管道防腐施工等，均应执行相应工艺标准的规定。
2．施工准备2．1材料2．1．1管材、管件和阀门及焊材，均应严格按照设计文件要求的规格、材质、等级进行选用，各种材料必须具有质量证明书或合格证。
2．1．2工业管道用各类材料必须按照相应标准验收合格，入库材料应分类摆放，并进行材料标识和检验、试验状态标识。
2．2 施工机具、设备工业管道安装施工用机具设备，由项目部依据工业管道安装施工需要进行配置，机具设备使用计划应纳入工业管道安装施工技术方案。
2．3施工技术准备2．3．1工业管道安装施工前必须进行施工图纸会审；必要时，应由设计单位进行设计技术交底。
2．3．2工业管道安装施工前，必须组织编制施工技术方案和专项工艺技术文件，并向作业人员进行施工技术交底。
2．4 作业条件2．4．1 工业管道安装前，与工业管道有关的土建工程应施工完毕，并经土建与安装单位有关人员共检合格，办理工序交接手续。
2．4．2 工业管道安装前，与工业管道相连接的设备应安装合格并固定完毕，二次灌浆已达到要求。
2．4．3工业管道安装前，已预制管段的预制质量已检查合格，无损检测和热处理工作已经完毕。
2．4．4需要在管道安装前完成的清洗脱脂和管道内防腐、衬里等工作已进行完毕并经共检合格。
3．工业管道安装3．1 工业管道安装顺序3．1．1 工业管道安装应执行先地下管后地上管、先大管后小管、先高压管后低压管、先不锈钢和合金钢管后碳素钢管、先夹套管后单体管的安装顺序原则。
工业管道安装技术标准
7 工业金属管道7.1 管道组成件及管道支撑件Ⅰ主控项目7.1.1 管道组成件及管道支撑件的型号、规格、技术参数、材质、连接形式应符合设计要求，管道组成件及管道支撑件必须具有制造厂的质量证明文件，产品性能检验报告，其质量不得低于国家现行标准的规定。
检查数量：全数检查。
检验方法：对照图纸核对管道组成件及管道支撑件的型号、规格，检查产品产品合格证、质量证明书或性能检（校）验报告，查看进场验收记录。
7.1.2 合金钢管道、阀门、管件必须采用光谱分析或其它方法对材质进行检验，有耐腐蚀性能要求的不锈钢管子、管件的耐腐蚀性能试验结果必须符合设计要求和规范规定，检查数量：按总数的10%抽查，且不得少于5件。
检验方法：查看光谱分析或其他复检报告，耐腐蚀性能试验（结果）报告。
7.1.3 高压钢管道组件应进行无损探伤检查，其结果必须符合设计要求，其质量不得低于国家现行标准的规定。
设计文件要求厂家提供的低温冲击韧性实验的管道组成件和晶间腐蚀实验的不锈钢管道组成件的实验结果证明文件，其指标不得低于设计文件的规定。
检查数量：全数检查。
检验方法：查看无损探伤报告、产品质量证明书、性能实验报告。
7.1.4 防腐衬里管道的衬里质量应符合国家现行标准HGJ229—91《工业设备、管道防腐蚀工程施工及验收规范》的规定。
检查数量：按总数的10%抽查，且不得少于5处。
检验方法：外观检查、查看产品质量合格证明书和性能检验报告。
7.1.5 阀门的检验应符合下列规定：1 阀门的铭牌应符合现行国家标准《通用阀门标志》GB1220的规定。
2 输送设计压力小于等于1MPa，且设计温度为-29——186℃的无毒流体、非燃流体管道上的阀门，应进行强度性和严密性实验，合格后方准使用。
3 输送剧毒流体、有毒流体、可燃流体管道上的阀门，必须进行强度性和严密性实验，合格后方准使用。
4 输送设计压力大于1MPa或设计压力小于等于1MPa，且设计温度小于-29℃或大于186℃的无毒流体、非燃流体管道上的阀门，必须进行强度性和严密性实验，合格后方准使用。
一般工业管道安装工艺要求
1 工业管道安装施工前必须进行施工图纸会审；必要时，应由设计单位进行设计技术交底。
2工业管道安装施工前，必须组织编制施工技术方案和专项工艺技术文件，并向作业人员进行施工技术交底。
3 工业管道安装前，与工业管道有关的土建工程应施工完毕，并经土建与安装单位有关人员共检合格，办理工序交接手续。
4 工业管道安装前，与工业管道相连接的设备应安装合格并固定完毕，二次灌浆已达到要求。
5工业管道安装前，已预制管段的预制质量已检查合格，无损检测和热处理工业已经完毕。
6需要在管道安装前完成的清洗脱脂和管道内防腐、衬里等工作已进行完毕并经共检合格。
工业管道安装顺序1. 工业管道安装应执行先地下管后地上管、先大管后小管、先高压管后低压管、先不锈钢和合金钢管后碳素钢管、先夹套管后单体管的安装顺序原则。
当工业管道设计文件或设备制造厂有特殊规定时，其工业管道应按其规定顺序要求进行安装；若在工业管道安装的同时进行仪表部件安装时，仪表部件的安装应执行相应的设计和规范要求。
2施工工艺流程工业管道安装施工工艺流程见图。
工业管道安装施工工艺程序图3 施工工艺要求3.1 工业管道必须按照施工技术方案和管段单线图的规定要求进行安装。
3.2 工业管道安装前，应按以下要求对管材和管件进行清理、检查和调试；a. 工业管道安装前，必须逐件清除管道组成件内部的砂土、铁屑、熔渣及其它杂物；有脱脂或化学清洗要求的管道，应对有脱脂或化学清洗要求的预制管段，按相应工艺标准要求进行质量复验：b. 工业管道安装前，有防腐蚀衬里要求的预制管段，必须按相应工艺标准要求对防腐蚀衬里进行质量复验：c. 工业管道安装前，应按设计或规范要求对管道支吊架进行检查、调试和编号。
3.3 与转动设备连接的管道，宜从设备一侧开始安装，并应在管道安装前先安装管道支架；管道安装时不得强力安装，其管道和阀门等的重量和附加力矩不得作用在设备上。
3.4 工业管道法兰组对3.4.1 法兰组对前，应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷；3.4.2 大直径的石棉橡胶板、橡胶、塑料等材质的软垫片需要拼接时，应采用斜口搭接或迷宫式拼接，不得平口对接。
工业管道安装规范
工业管道安装规范工业管道安装规范是为了保证工业管道的安全运营和正常使用而制定的一系列规程和标准。
下面是一个简要的工业管道安装规范，具体内容如下：1. 工程准备- 安装前需要对管道工程进行详细的设计和计划，包括管道材料、管径、管道走向等。
- 需要提前准备好所有所需的材料和工具，确保在安装过程中不会缺材少料。
- 在进行安装前，需要进行现场勘测，确保安装位置和走向的准确性。
2. 管道安装- 管道安装需要由经验丰富的工程师和技术人员进行，确保安装质量。
- 在安装过程中，要注意保护管道免受损坏和污染，避免与其他装置和设备发生碰撞。
- 在连接管道时，要确保连接部位的平整度和整体性，防止漏水和渗漏。
- 管道连接时，需要使用符合标准的连接材料和工艺，确保连接处的牢固性和可靠性。
3. 管道支架安装- 管道在安装时需要合理设置支架，以保证管道的牢固和稳定。
- 支架的选择要符合相关标准，能够承受管道的重量和压力，并保证管道的自由膨胀和收缩。
- 管道支架的安装要进行现场测量和调整，确保其位置和高度的准确性和合适性。
4. 阀门和附件安装- 阀门和附件的选型和安装要符合相关标准和规范，以确保其正常运行和安全性。
- 在安装过程中，要注意阀门和附件的位置、密封、连接等细节，确保其功能性和可靠性。
5. 泄漏测试和管道清洗- 在管道安装完成后，需要进行泄漏测试，以确保管道密封性和安全性。
- 管道清洗是为了确保管道内部无杂质和污染，避免对后续生产和使用造成影响。
- 清洗过程需要采用适当的清洗剂和工艺，确保管道内部的干净和卫生。
综上所述，工业管道安装规范对管道安装的各个环节都有详细的规定和要求，这些规范和要求能够确保管道的安全运营和正常使用，对于保障工业生产的连续性和稳定性具有重要的作用。
工业管道设计与施工安装标准
工业管道设计与施工安装标准第一章工业管道设计基础 (2)1.1 设计原则 (2)1.2 设计依据 (2)1.3 设计流程 (3)第二章管道材料选择 (3)2.1 材料分类 (3)2.2 材料功能 (4)2.3 材料选用 (4)第三章管道结构设计 (5)3.1 结构类型 (5)3.2 结构设计要求 (5)3.3 结构计算 (5)第四章管道布置设计 (6)4.1 布置原则 (6)4.2 布置方法 (6)4.3 布置实例 (7)第五章管道支架设计 (7)5.1 支架类型 (7)5.2 支架设计要求 (7)5.3 支架计算 (8)第六章管道焊接技术 (8)6.1 焊接方法 (8)6.2 焊接材料 (9)6.3 焊接工艺 (9)第七章管道防腐与保温 (10)7.1 防腐措施 (10)7.2 保温材料 (10)7.3 保温施工 (10)第八章管道检测与试验 (11)8.1 检测方法 (11)8.2 试验标准 (11)8.3 试验步骤 (11)第九章工业管道施工安装准备 (12)9.1 施工组织 (12)9.2 施工材料准备 (12)9.3 施工工艺准备 (12)第十章管道施工安装工艺 (13)10.1 管道预制 (13)10.2 管道安装 (13)10.3 管道调试 (14)第十一章管道施工质量控制 (14)11.1 质量控制标准 (14)11.2 质量检查方法 (14)11.3 质量问题处理 (15)第十二章管道施工安全管理 (15)12.1 安全管理措施 (15)12.1.1 组织措施 (15)12.1.2 技术措施 (15)12.1.3 环境措施 (15)12.2 安全预防 (16)12.2.1 建立健全安全风险防控体系 (16)12.2.2 加强安全培训 (16)12.2.3 强化现场安全管理 (16)12.3 安全处理 (16)12.3.1 及时报告 (16)12.3.2 现场处置 (16)12.3.3 调查与分析 (16)12.3.4 整改与预防 (17)第一章工业管道设计基础工业管道是现代工业生产中的重要组成部分，其设计质量直接影响到生产安全和效率。
厂房工业管道安装
厂房工业管道安装1 工程概况管道工程按生产工艺流程分为生产工艺管道和生产辅助管道。
生产工艺介质管道有6 种分别为：循环冷却水管、氧气管、氮气管、压缩空气管、蒸汽管和煤气管；生产辅助管道有4 种分别为：生活给水管、生产消防给水管、生活污水管和雨排水管。
水道管最大压力为0.6MPa，气体管道最大压力为2.5MPa。
2 施工方案2.1 管道施工顺序：埋地管道→柱列管道→设备周围配管2.2 管道施工方法：1）该车间较长，柱列管道安装在天车梁内，作业面窄、沿线长受地面施工影响无法使用吊车吊装，只能用卷扬、倒链或人工吊装。
且吊装点移动频繁，安装难度较大。
安装时，在天车梁底部搭设作业平台，将管道吊至平台上，边组对焊接边窜管就位。
管径DN100 以内的管道采用人工吊装，DN100 以上的管子设卷扬，吊装高度不大时可用导链。
2）安装工艺：支架预制→支架安装→管道吊装→组对→窜管→焊接→试压→严密性试验→补漆→保温→冲洗吹扫→送介质→交工确认3）施工采取的措施：设临时操作平台和移动吊筐；在天车梁内设安全绳，铺跳板走道；设置吊具；作业区域下方拉安全警戒绳。
2.3 施工工艺及检查标准1）检查管材、管件、阀门：（1）应有出厂合格证，外观检查表面无裂纹、无锈蚀，阀门开启灵活、严密，管件丝扣完整、光滑。
（2）工艺管道要有相应试验记录报告。
（3）阀门应有抽查试验报告。
2）管道连接本工程采用的管材有：卷焊钢管、无缝钢管、水煤气钢管、镀锌钢管、承插给水铸铁管、承插排水铸铁管、砼管等、。
管道连接型式有法兰连接、焊接、承插口连接等。
（1）焊接A 氧、氮管道采用氩弧焊打底手工电焊盖面焊接工艺。
B 一般的水道和压缩空气管道采用手工电弧焊接。
C 管径DN<600，管道全部开V 型坡口，单面焊接、双面成型。
DN>600 的管道在管内采用封底焊接工艺。
D 氩弧焊条选用φ2.2mm ，型号H08、电焊条选用φ2.5～3.2mm。
E 电焊条的施用必须经过烘干燥箱烘干。
工业管道安装技术要求
工业管道安装技术要求
首先，对于工业管道的材料选择，应根据具体工艺要求、介质性质以
及工作条件等因素，选择适合的管材、管件和保温材料。
常见的管道材料
有钢、铸铁、不锈钢等，而管件主要包括弯头、三通、四通、异径管等。
其次，在进行管道布局时，应合理规划管道走向、布置方式和管道间距，以确保管道系统的稳定性和可靠性。
一般情况下，管道布置要遵循简洁、直线、平行原则，并与设备布置相结合，便于操作和维护。
第三，焊接技术是工业管道安装中的关键环节。
焊接工艺应符合相关
标准和规范，要求焊缝牢固、密实且无缺陷。
常见的焊接方法有手工电弧焊、气体保护焊和埋弧焊等。
在实际操作中，焊工还需熟悉管道连接的预热、焊接顺序和残余应力消除等技术要点。
第四，管道支持是确保管道安装牢固稳定的关键。
管道支架应根据管
道质量、管径大小和管道布局等因素来设计，支架材料应具有足够的强度
和耐腐蚀性能。
此外，管道支持设计应考虑管道的热膨胀和振动等因素，
以防止管道变形和破坏。
最后，工业管道安装完成后，还需要进行试运行和验收。
试运行是检
验管道系统安全性和正常运行的重要环节，包括通水试验、压力测试和泄
漏检查等。
验收工作则需要根据相关标准和规范，对管道的材质和工程质
量进行严格检查和评估。
总之，工业管道安装技术要求高度重视细节和工艺控制，确保管道系
统安全可靠、工艺合理，满足生产运行的需要。
只有达到一定的技术要求，才能保证工业管道在使用过程中的高效运行和长期保持良好状态。
工业管道设计与安装技术规范
工业管道设计与安装技术规范第1章总则 (5)1.1 设计要求 (5)1.1.1 工业管道设计应遵循国家及行业相关标准和规定，保证管道系统安全、可靠、经济、环保。
(5)1.1.2 设计前应充分了解工程背景、工艺流程、介质特性、环境条件等，进行全面的管道设计。
(5)1.1.3 设计过程中应充分考虑管道的布局、走向、支吊架设置、管道元件选型等因素，保证管道系统的合理性和优化。
(5)1.1.4 管道设计应满足生产需求，兼顾管道系统的可扩展性、维修性和操作便利性。
51.1.5 管道设计应采用先进的计算方法、设计软件和材料，提高设计质量。
(6)1.2 安装要求 (6)1.2.1 管道安装前应认真审查设计图纸，了解管道系统的结构、材质、规格和施工要求。
(6)1.2.2 管道安装应按照设计图纸和施工方案进行，遵循正确的施工顺序和工艺。
(6)1.2.3 管道安装过程中应严格控制焊接、螺纹连接、法兰连接等关键部位的施工质量。
(6)1.2.4 管道安装应保证管道内清洁，避免杂质、油污等进入管道系统。
(6)1.2.5 管道安装完成后，应进行系统试验，包括压力试验、泄漏试验等，保证管道系统的密封性和安全性。
(6)1.3 检验与验收 (6)1.3.1 管道安装过程中，应进行过程检验，对关键工序和部位进行质量检查，保证施工质量符合要求。
(6)1.3.2 管道系统安装完成后，应进行全面验收，检查管道布局、支吊架设置、管道元件安装等是否符合设计和规范要求。
(6)1.3.3 验收过程中，应对管道系统的功能、功能、安全性、可靠性等进行检测，保证管道系统正常运行。
(6)1.3.4 验收合格后，应提供完整的验收资料和报告，包括施工记录、试验报告、验收记录等。
(6)1.3.5 验收不合格的管道系统，应进行整改，直至满足设计和规范要求。
整改完成后，重新进行验收。
(6)第2章管道材料 (6)2.1 材料选择 (6)2.1.1 材料选择原则 (6)2.1.2 常用材料 (6)2.1.3 材料选用要求 (7)2.2 材料验收 (7)2.2.1 验收标准 (7)2.2.2 验收程序 (7)2.2.3 验收要求 (7)2.3 材料储存与保管 (7)2.3.1 储存要求 (7)第3章管道设计 (8)3.1 设计基础 (8)3.1.1 设计依据 (8)3.1.2 设计原则 (8)3.2 管道布置 (8)3.2.1 管道布置要求 (8)3.2.2 管道走向及间距 (8)3.3 管道应力分析 (9)3.3.1 管道应力分析目的 (9)3.3.2 管道应力分析方法 (9)3.3.3 管道应力分析要求 (9)3.4 支吊架设计 (9)3.4.1 支吊架类型及选用 (9)3.4.2 支吊架布置原则 (9)3.4.3 支吊架设计要求 (9)第4章管道元件 (10)4.1 管道法兰 (10)4.1.1 法兰的分类与选用 (10)4.1.2 法兰的材料 (10)4.1.3 法兰连接 (10)4.2 管道阀门 (10)4.2.1 阀门的分类与选用 (10)4.2.2 阀门的主要技术参数 (10)4.2.3 阀门的安装 (10)4.3 管道补偿器 (11)4.3.1 补偿器的分类与选用 (11)4.3.2 补偿器的主要技术参数 (11)4.3.3 补偿器的安装 (11)4.4 其他管道元件 (11)4.4.1 管道弯头 (11)4.4.2 三通、四通 (11)4.4.3 管道支架 (11)4.4.4 管道膨胀节 (11)4.4.5 管道过滤器 (11)4.4.6 管道视镜 (11)第5章管道加工与预制 (11)5.1 管道加工 (12)5.1.1 管材选择 (12)5.1.2 管材切割 (12)5.1.3 管道弯曲 (12)5.1.4 管道校直 (12)5.2 管道预制 (12)5.2.1 预制前的准备 (12)5.2.3 管道预制质量控制 (12)5.3 管道焊接 (12)5.3.1 焊接方法及工艺 (12)5.3.2 焊工资格 (12)5.3.3 焊接过程控制 (13)5.3.4 焊接检验 (13)5.4 管道涂装 (13)5.4.1 涂装材料 (13)5.4.2 涂装工艺 (13)5.4.3 涂装质量控制 (13)5.4.4 涂装验收 (13)第6章管道安装 (13)6.1 安装准备 (13)6.1.1 在进行管道安装工作之前，应详细审查设计图纸、技术文件及施工方案，保证对管道系统的结构、材质、规格及安装要求有全面了解。
工业管道施工技术
工业管道施工技术一、工业管道种类与施工程序1.工业管道的种类工业管道的类别很多，按管道的材质、输送的介质以及介质的参数(压力、温度)不同可划分为以下几类：1)按管道材质分类工业管道可分为金属管道和非金属管道。
其中非金属管道又可分为无机非金属材料管道和有机非金属材料管道。
例如：铸铁管、碳钢管、不锈钢管、合金钢管、钛管铜管、铝管等属于金属材料管道；混凝土管、石棉水泥管、陶瓷管等属于无机非金属材料管道；塑料管、玻璃钢管、橡胶管等属于有机非金属材料管道。
2)按管道设计压力分类按管道设计压力可分为：真空管道、低压管道、中压管道、高压管道和超高压管道等。
工业管道输送介质的压力范围很广，可从负压到数百兆帕。
设计压力是工业管道分级的主要参数，一般按表1的压力范围进行分类。
表1 工业管道按设计压力分类3)按管道输送介质的设计温度分类按管道输送介质设计温度可分为：低温管道、常温管道、中温管道和高温管道等。
工业管道输送介质的温度范围很大，可作为工业管道分类、分级的重要参数。
各行业按设计温度分类的界限存在差异，表2为一种较为常见的分类方法。
表2 工业管道按输送介质设计温度分类4)按管道输送介质的性质分类按管道输送介质的性质可分为：给水排水管道、压缩空气管道、蒸汽管道、氢气管道、氧气管道、乙炔管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、制冷剂管道、净化纯气管道、除盐水管道等。
2.工业管道的施工程序与验收文件1)工业管道安装的施工程序工业管道安装一般施工程序：测量定位→支架制作安装→管道加工(预制)、安装→管道试验→防腐绝热→管道吹扫、清洗→系统调试及试运行→竣工验收。
2)工程交接验收文件(1)技术文件管道元件的产品合格证、质量证明文件和复检、试验报告。
管道安装竣工图、设计修改文件及材料代用单。
施工检查记录。
无损检测和焊后热处理的管道，在管道轴测图上准确标明焊接工艺信息。
例如：焊缝位置、焊缝编号、焊工代号、无损检测方法、无损检测焊缝位置、焊缝补焊位置、热处理和硬度检验的焊缝位置等。
工业金属管道施工规范管道支持与固定技术
工业金属管道施工规范管道支持与固定技术工业金属管道施工中，管道支持与固定技术是非常重要的环节。
合理的管道支持与固定可以确保管道的安全稳定运行，减少管道系统的振动和磨损，延长管道的使用寿命。
下面将从管道支持的选择、固定方式和施工规范等方面进行详细介绍。
一、管道支持的选择1.1 管道支架在选择管道支架时，要根据管道的直径、重量、使用环境等因素进行合理的选择。
常用的管道支架有U形支架、卡环式支架、吊杆式支架等。
对于水平铺设的管道，通常使用U形支架支撑；对于竖直管道或斜管道，可采用卡环式支架或吊杆式支架来支撑。
1.2 可调支架在一些需要动态调整管道高度的场合，可以选择可调支架。
可调支架通过调节螺丝或螺母的高度，可以实现对管道高度的精确控制，保证管道的水平度和垂直度。
1.3 悬吊支架对于悬挂式管道，通常选择悬吊支架来支撑。
悬吊支架可以通过吊索或链条的方式将管道悬挂在梁或顶棚上，有效减少管道的振动和噪音。
二、管道固定方式2.1 阻尼器在需要减少管道振动和噪音的场合，可以考虑使用阻尼器。
阻尼器可以吸收管道运行时产生的振动能量，减少管道的振动幅度，保护管道和相关设备。
2.2 托臂式支撑托臂式支撑通常用于管道与墙面或其他结构相连的部位。
通过安装托臂式支撑，可以有效固定管道，防止管道在运行过程中产生位移或摆动。
2.3 锚固在地面铺设的管道中，可以选择锚固的方式来固定管道。
通过在管道两端或管道与墙面相连接的位置设置锚固点，可以确保管道的稳定性和牢固度。
三、施工规范3.1 施工前检查在进行管道支持与固定施工前，要对管道、支架、固定件等进行全面检查，确保各部位完好无损，符合设计要求。
同时要对施工现场进行合理布局，保证施工顺利进行。
3.2 安装规范在安装管道支持与固定时，要按照设计要求和操作规范进行操作。
对于各种支架、固定件的安装，要严格按照相关标准和要求进行，保证安装质量和稳定性。
3.3 完工验收施工完成后，要进行全面的验收工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工业管道的基本识别色、识别符号和安全标识
根据国家标准《工业管道的基本识别色、识别符号和安全标识》GB 7231—2003，规定了工业管道的基本识别色、识别符号和安全标识。
1.根据管道内物质的一般性能，基本识别色分为八类，例如：水是艳绿色，水蒸气是大红色，空气是淡灰色，气体是中黄色，酸或碱是紫色，可燃气体是棕色，其他液体是黑色，氧是淡蓝色。
2.工业管道的识别符号由物质名称、流向和主要工艺参数等组成。
二、工业管道安装技术要求
(一)一般规定
1.检查各部件的质量情况，不符合要求的及时处理，防止把不合格的部件用于系统。
2.不锈钢管道吊装时应使用尼龙吊装带，禁止用钢丝绳直接吊装不锈钢管段。
3.连接各部件、法兰、阀门，焊接并经检查合格。
4.管道使用的阀门、仪表等，安装前根据设计要求进行强度和密封试验，调试合格。
合格的产品严禁安装。
符合安装要求的产品应附有合格证书。
5.管道安装前，应按图纸进行测量放线，确认现场实际与图纸无误后再进行安装。
6.管道安装时，应对照管道预制分段图进行。
对留有调整段的，应按现场实际进行量，根据实测尺寸切割所需的调整尺寸。
7.管段切割及坡口加工时，不锈钢管应使用专用工具，不可与碳钢管混用。
8.管段安装前应检查管道内部清洁度。
如发现管内有脏物，应先进行吹扫或用其他方法将管内清理干净，方可对管段进行组对、焊接。
9.管道安装要填写“管道施工检查记录。
(二)热力管道安装要求
1.热力管道通常采用架空敷设或地沟敷设。
为了便于排水和放气，管道安装时均应设置坡度，室内管道的坡度为0.002，室外管道的坡度为0.003，蒸汽管道的坡度应与介质流向相同，以避免噪声。
每段管道最低点要设排水装置，最高点应设放气装置。
与其他管道共架敷设的热力管道，如果常年或季节性连续供气的可不设坡度，但应加强疏水装置。
疏水器应安装在以下位置：管道的最低点可能集结冷凝水的地方.流量孔板的前侧及其他容易积水处。
2.补偿器竖直安装时，如管道输送的介质是热水.应在补偿器的最高点安装放气阀，在最低点安装放水阀。
如果输送的介质是蒸汽，应在补偿器的最低点安装疏水器或放水阀。
3.两个补偿器之间(一般为20～40m)以及每一个补偿器两侧(指远的一端)应设置固定支架。
固定支架受力很大，安装时必须牢固。
两个固定支架的中间应设导向支架，导向支架应保证使管子沿着规定的方向作自由伸缩。
补偿器两侧的第一个支架应为活动支架，设置在距补偿器弯头弯曲起点0.5～1m处，不得设置导向支架或固定支架。
4.管道的底部应用点焊的形式装上高滑动托架，托架高度稍大于保温层的厚度。
安装托架两侧的导向支架时，要使滑槽与托架之间有3～5mm的间隙。
5.安装导向支架和活动支架的托架时，应考虑支架中心与托架中心一致，不能使活动支架热胀后偏移，靠近补偿器两侧的几个支架安装时应装偏心，其偏心的长度应是该点距固定点的管道热伸量的一半。
偏心的方向都应以补偿器的中心为基准。
6.弹簧支架一般装在有垂直膨胀伸缩而无横向膨胀伸缩之处，安装时必须保证弹簧能自由伸缩。
弹簧吊架一般安装在垂直膨胀的横向、纵向均有伸缩处。
吊架安装时，应偏向膨胀方向相反的一边。
(三)高压管道安装要求
高压管道要有足够的机械强度、耐高温性能和良好的耐腐蚀性能，同时又要求有高度的严密性，防止管道泄漏。
1.所有的管子、管件、阀门及紧圃件等，必须附有材料证明、焊接登记表、焊接试样试验结果、焊缝透视结果、配件合格证及其他验收合格证等证明文件。
2.管道支架应按设计图纸制作与安装。
管道安装时应使用正式管架固定，不宜使用临时支撑或铁丝绑扎。
与管架接触的管子及其附件，应按设计规定或工作温度的要求，安置木垫、软金属垫或橡胶石棉垫等，并预先在该处支架上涂漆防腐。
管线穿过墙壁、楼板或屋面时，应按设计要求在建筑物上留孔和安装套管、支架等。
3.管道安装前先找正，固定设备、阀门等。
同径、同压的管段、管件在安装前要求进行水压强度试验时，可以连通试压;预装成整体吊装的组合件可以单独试压。
经水压试验后的管段必须进行清洗和吹洗。
4.高压管道的安装应尽量减少和避免固定焊口，特别是在竖直管道上，一般不应布置固定焊口。
5.焊接连接的直管段长度不得小于500mm;每5m长的管段只允许有一个焊接口，焊口距离弯制高压弯头起弯点的长度应不小于管外径的2倍，且不小于200mm。
世纪星介绍管子、管件焊接时，应包裹螺纹部分，防止损坏螺纹面。
6.安装管道时.不得用强拉、强推、强扭或修改密封垫厚度等方法来补偿安装误差。
管线安装如有间断，应及时封闭管口。
管线上仪表取源部位的零部件应和管道同时安装。
