五防闭锁装置功能简介 ppt课件
五防闭锁装置功能简介
微机防误闭锁装置
微机防误闭锁的原理 • 微机防误闭锁系统一般由防误主机、电脑钥匙、遥控闭锁控制单元、 机械编码锁、电气编码锁及智能锁具等功能元件组成，完全满足电气 设备“五防”功能的要求。系统建立闭锁逻辑数据库，将现场大量的 二次电气闭锁回路变为计算机中的防误闭锁规则库，防误主机使用规 则库对模拟预演操作进行闭锁逻辑判断，记录符合防误闭锁规则的模 拟预演操作步骤，生成实际操作程序。防误主机按照实际操作程序， 根据设备闭锁方式的不同采用以下三种方式进行解锁操作： • 1）电脑钥匙解锁； • 2）通过遥控闭锁控制单元等直接控制智能锁具解锁； • 3）通过通讯接口对监控系统执行解锁。 运行人员按照防误主机及电脑钥匙的提示，依次对设备进行操作。对 不符合程序的操作，设备拒绝解锁，操作无法进行，从而防止误操作 的发生。通过跟踪现场设备的实际状态、接收电脑钥匙的回传信息， 防误主机对当前操作进行确认后，进行下一步操作，直到操作任务结 束。下图为微机防误闭锁操作流程图。
中置式开关柜五防联锁的改进探讨
解决这一问题的办法是使下门的开、关能够对接地开关的分、合闸以 及断路器手车的动作过程进行控制：在下门没有关好的情况下，接地开关 可以进行分闸操作，但断路器手车无法从试验位置进入到工作位置：必须 按顺序先关好下门，再分接地开关，手车才能从试验位置进入工作位置进 行合闸操作，以保证人身安全。 联锁机构的工作原理是：当下门关闭时，安装在下门的舌板推动推板从 而带动支架装配上的轴销向后移动，接地开关可以进行分闸操作，接地开 关操动机构联锁装置上的弯板可以自由复位，解除导轨联锁，断路器手车 可以正常工作：当下门没有关闭时，支架装配上的推板和轴销因复位弹簧 的作用又恢复至初始位置，接地开关可以分闸操作，但支架装配上的轴销 阻挡了接地开关操动机构联锁装置上的弯板复位，导轨联锁得不到解除， 断路器手车不能从试验位置进入到工作位置，保证电缆室不带电，保障人 身的安全。 联锁机构设计合理、安装方便、使用可靠，并已大量使用于中置柜上， 取得了很好的安全保护效果。
五防闭锁装置功能简介
应用领域的拓展
电力系统：五防闭锁装置在电力系统的应用将更加广泛，提高电网运 行的安全性和稳定性。
轨道交通：随着城市轨道交通的发展，五防闭锁装置在轨道交通领 域的应用也将得到拓展，保障列车运行的安全。
工业控制：五防闭锁装置在工业控制领域的应用将逐渐增加，特别是 在自动化生产线和智能制造等领域，提高工业生产的安全性和效率。
防止带接地线合断路器
介绍五防闭锁装置的防止带接地 线合断路器功能，确保在接地线 未拆除的情况下无法合闸。
介绍五防闭锁装置的原理及实现 方式，包括软硬件配合等。
添加标题
添加标题
添加标题
添加标题
介绍该功能如何提高设备安全， 防止带电挂接地线等误操作的发 生。
介绍该功能在实际运行中的效果 和作用，如提高设备安全性和可 靠性等。
常见故障及处理方法
故障一：五防闭锁装置无法正常工作 处理方法：检查电源是否正常，检查各连接线是否牢固， 如有异常及时处理。
01
处理方法：检查电源是否正常，检查各连接线是否牢固，如有异常及时处理。
故障二：五防闭锁装置出现误动作 处理方法：检查输入信号是否正常，如有异常及时处理，同
时重新调整闭锁装置的参数。
智能家居：随着智能家居的普及，五防闭锁装置在智能家居领域的 应用也将得到拓展，为家庭安全提供更加可靠的保障。
安全管理和培训的重要性
定期进行安全培 训，提高员工的 安全意识和操作 技能
建立完善的安全 管理制度，确保 Байду номын сангаас工遵守相关规 定
加强设备维护和 保养，确保设备 的正常运行和使 用安全
定期进行安全检 查，及时发现和 消除安全隐患
02
处理方法：检查输入信号是否正常，如有异常及时处理，同时重新调整闭锁装置

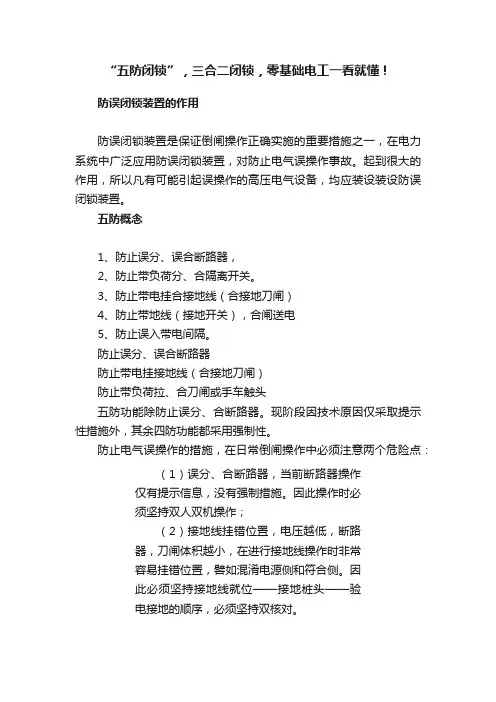

“五防闭锁”，三合二闭锁，零基础电工一看就懂！
“五防闭锁”，三合二闭锁，零基础电工一看就懂！防误闭锁装置的作用防误闭锁装置是保证倒闸操作正确实施的重要措施之一，在电力系统中广泛应用防误闭锁装置，对防止电气误操作事故。
起到很大的作用，所以凡有可能引起误操作的高压电气设备，均应装设装设防误闭锁装置。
五防概念1、防止误分、误合断路器，2、防止带负荷分、合隔离开关。
3、防止带电挂合接地线（合接地刀闸）4、防止带地线（接地开关），合闸送电5、防止误入带电间隔。
防止误分、误合断路器防止带电挂接地线（合接地刀闸）防止带负荷拉、合刀闸或手车触头五防功能除防止误分、合断路器。
现阶段因技术原因仅采取提示性措施外，其余四防功能都采用强制性。
防止电气误操作的措施，在日常倒闸操作中必须注意两个危险点：（1）误分、合断路器，当前断路器操作仅有提示信息，没有强制措施。
因此操作时必须坚持双人双机操作；（2）接地线挂错位置，电压越低，断路器，刀闸体积越小，在进行接地线操作时非常容易挂错位置，譬如混淆电源侧和符合侧。
因此必须坚持接地线就位——接地桩头——验电接地的顺序，必须坚持双核对。
一、设备机械联锁设备机械联锁是最基本的防误闭锁方式，它主要是利用设备的机械传动部位。
到互锁来实现靠机械结构制约而达到闭锁目的，哪一种闭锁装置，即单一元件操作后另一件就不能操作（机械闭锁只能在隔离开关与本处的接地开关。
或者是在断路器与本组的接地开关间实现闭锁）。
机械闭锁的优点：简单可靠，易于实现，缺点：只能实现简单的防误功能，对于结构上独立的设备，如户外高压断路器与隔离开关之间就无法使用。
二、程序锁闭锁主要是利用一把。
要是按顺序打开多把锁，或者多把钥匙有机组合，按顺序打开多把锁这一原理来实现的。
就是各操作设备装设置程序锁利用，要是随程序传递或置换而达到。
先后开锁操作的要求，国内生产的程序锁分为两大类：有子弹程序锁和无子弹程序锁，有弹子锁，采用置换法，无子弹程序所又分为两种：一种采用转换角度走步法，一把钥匙走到底，另一种采用钥匙是置换法。
五防闭锁装置功能简介
优势
提高操作的安全性，降低误操作风险，保障电力系统的稳定运行。
02 五防闭锁装置的五防功能
防止误分合断路器
总结词
防止在无操作票或操作票不合格的情况 下，对断路器进行分闸或合闸操作。
VS
详细描述
五防闭锁装置通过与操作票系统的联动， 确保在操作票未执行或执行不到位的情况 下，无法对断路器进行分闸或合闸操作。 这样可以有效避免因误操作而导致的停电 或设备损坏事故。
缺点
成本较高
五防闭锁装置通常价格较高，增加了电力系统的建设成本 。
适应性有限
五防闭锁装置的适应性相对有限，可能难以满足某些特殊 需求。
技术要求高
由于五防闭锁装置涉及到多个领域的技术，如计算机技术 、通信技术、控制技术等，因此对技术要求较高，需要专 业人员进行安装和维护。
更新换代问题
随着技术的不断更新换代，五防闭锁装置也需要不断升级 和改造，以适应新的需求和变化。
制。
电气式五防闭锁装置
要点一
总结词
操作简便、功能丰富，但维护成本高、安全性较低。
要点二
详细描述
电气式五防闭锁装置主要依赖于电气控制来实现闭锁功能 ，如电磁锁、电控锁等。其优点在于操作简便、功能丰富 ，能够实现复杂的逻辑控制，但维护成本较高，且安全性 相对较低，容易受到电气故障或人为干预的影响。
微机式五防闭锁装置
防止带接地线合断路器
总结词
防止在接地线未拆除的情况下合断路器。
详细描述
五防闭锁装置通过与接地线管理系统的联动， 确保在接地线未拆除的情况下，无法合断路 器。这样可以避免因带接地线合断路器而引 发的短路、设备损坏等事故。
五防闭锁装置功能简介 ppt课件
• “太阳当空照，花儿对我笑，小鸟说早早早……”
五防闭锁装置功能简介
1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互 相制约和联动的机械机构来达到先后动作的闭锁要求。机 械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现 随操作顺序的正确进行，自动地步步解锁。在发生误操作 时，可以实现自动闭锁，阻止误操作的进行。机械闭锁可 以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏， 检修工作量小，操作方便等优点。
五防闭锁装置功能简介
程序锁在使用中所暴露的问题是：①某些程序锁 功能简单，只能在较简单的接线方式下采用，由于不 具备横向闭锁功能，在复杂的接线方式下根本不能采 用；②具有较灵活闭锁方式的程序锁虽然能满足复杂 的接线，但在闭锁方案中必须设置母线倒排锁，使得 操作过程十分复杂；③在大容量的变电站中，隔离开 关分合闸采用按钮控制电动机正反转，而程序锁对按 钮无法进行程序控制；④程序锁也需要众多的程序钥 匙，由于安装不规范、生产工艺及材料差等问题，使 程序锁易被氧化锈蚀、发生卡涩，致使一定时间内失 去闭锁功能；⑤倒闸操作中，分、合两个位置的精度 无法保证；⑥程序锁使用时，必须从头开始，中间不 能间断。所以程序锁现在已不采用。第一节课完
五防闭锁装置功能简介
高中压开关柜的五防闭锁功能是保证人身安全、电 网安全和设备安全的最基本保障，也是防止误操作的 重要措施，无论是国家电力公司的《防止电力生产重 大事故的二十五项重点要求》还是GB3096—2006 《3.6 kV～40.5 kV交流金属封闭开关设备和控制设备》 都对此作了明确规定。目前，各电力企业所使用的开 关柜五防功能都比较完善，但在五防功能完善的同时 ，也使个别操作项目流程繁琐，增加了操作人员的工 作量，导致操作人员精力困乏，滋生操作中的厌烦情 绪，对操作的正确性带来不利影响。
五防回路闭锁装置

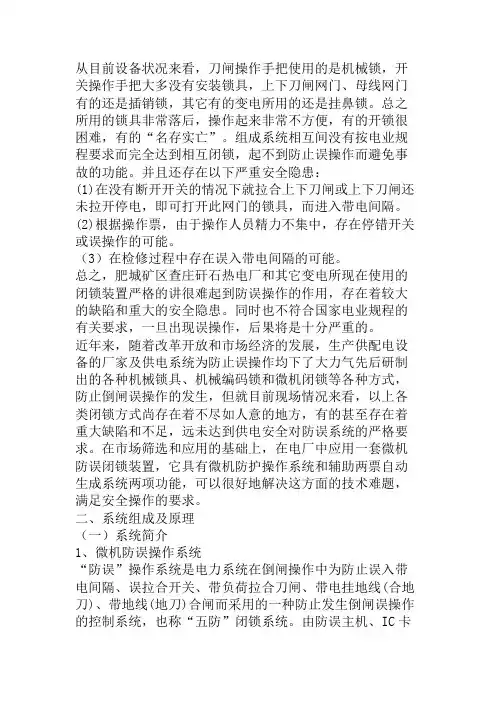

从目前设备状况来看，刀闸操作手把使用的是机械锁，开关操作手把大多没有安装锁具，上下刀闸网门、母线网门有的还是插销锁，其它有的变电所用的还是挂鼻锁。
总之所用的锁具非常落后，操作起来非常不方便，有的开锁很困难，有的“名存实亡”。
组成系统相互间没有按电业规程要求而完全达到相互闭锁，起不到防止误操作而避免事故的功能。
并且还存在以下严重安全隐患：(1)在没有断开开关的情况下就拉合上下刀闸或上下刀闸还未拉开停电，即可打开此网门的锁具，而进入带电间隔。
(2)根据操作票，由于操作人员精力不集中，存在停错开关或误操作的可能。
（3）在检修过程中存在误入带电间隔的可能。
总之，肥城矿区查庄矸石热电厂和其它变电所现在使用的闭锁装置严格的讲很难起到防误操作的作用，存在着较大的缺陷和重大的安全隐患。
同时也不符合国家电业规程的有关要求，一旦出现误操作，后果将是十分严重的。
近年来，随着改革开放和市场经济的发展，生产供配电设备的厂家及供电系统为防止误操作均下了大力气先后研制出的各种机械锁具、机械编码锁和微机闭锁等各种方式，防止倒闸误操作的发生，但就目前现场情况来看，以上各类闭锁方式尚存在着不尽如人意的地方，有的甚至存在着重大缺陷和不足，远未达到供电安全对防误系统的严格要求。
在市场筛选和应用的基础上，在电厂中应用一套微机防误闭锁装置，它具有微机防护操作系统和辅助两票自动生成系统两项功能，可以很好地解决这方面的技术难题，满足安全操作的要求。
二、系统组成及原理（一）系统简介1、微机防误操作系统“防误”操作系统是电力系统在倒闸操作中为防止误入带电间隔、误拉合开关、带负荷拉合刀闸、带电挂地线(合地刀)、带地线(地刀)合闸而采用的一种防止发生倒闸误操作的控制系统，也称“五防”闭锁系统。
由防误主机、IC卡及其读写器、防误钥匙、万能钥匙卡、各类防误锁具、设备状态传感器、地线桩、地线头等硬件及“防误”闭锁软件和操作票、工作票辅助生成软件共同组成。
它主要是针对不同一次设备设计的固定式防误锁具及检测装置，用于一次设备的锁定及位置检测；通过选配不同的组件，针对不同一次设备设计的固定式防误锁具及检测装置，用于一次设备的锁定及位置检测；通过选配不同的组件，可用无线通讯方式实现防误主机←→掌上电脑、防误主机←→防误钥匙、掌上电脑←→防误钥匙三种主要组件之间的信息交互，最终依赖防误钥匙与防误锁具的联接实施测控，从而实现倒闸操作防误的目标。
五防闭锁装置
五防闭锁装置————————————————————————————————作者：————————————————————————————————日期：五防闭锁装置五防闭锁是指：①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。
这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。
机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。
机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。
然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。
对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。
所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。
程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。
其最大优点是钥匙传递不受距离的限制，所以应用范围较广。
程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受。
程序锁在使用中所暴露的问题是：①某些程序锁功能简单，只能在较简单的接线方式下采用，由于不具备横向闭锁功能，在复杂的接线方式下根本不能采用；②具有较灵活闭锁方式的程序锁虽然能满足复杂的接线，但在闭锁方案中必须设置母线倒排锁，使得操作过程十分复杂；③在大容量的变电站中，隔离开关分合闸采用按钮控制电动机正反转，而程序锁对按钮无法进行程序控制；④程序锁也需要众多的程序钥匙，由于安装不规范、生产工艺及材料差等问题，使程序锁易被氧化锈蚀、发生卡涩，致使一定时间内失去闭锁功能；⑤倒闸操作中，分、合两个位置的精度无法保证；⑥程序锁使用时，必须从头开始，中间不能间断。
五防闭锁装置管理规定PPT课件
4、防误装置的维护管理：
• a、在运行操作中，发现防误装置发生异 常时，不得擅自解锁或破坏闭锁等，应及 时报告运行值班负责人，查明原因，确认 操作无误后，经值长同意，方可进行解锁 操作。
• b、新订购和安装的高压配电装置，必须 装有经省级鉴定，并且性能和质量符合要 求的防误装置，对不符合要求的不能定货。
• c、采用的防误装置和操作程序应与运行 部门商量，并经审查合格。
• d、选用的防误装置应考虑如下原则：
选用的防误装置应考虑的原则：
• 防误装置简单、可靠、操作维护方便，尽 可能不增加正常操作和事故处理的复杂性；
• h、户内配电装置改造加装防误装置，应 优先采用机械程序锁或电磁锁。
3、防误装置的安装、检修
• a、防误装置的安装由检修部门负责。也 可由厂家指导安装
• b、新设备的投入必须完成防误装置的安 装，并列入验收内容，没有防误装置的新 设备不得投入运行。
• c、防误装置的缺陷管理与主设备的缺陷 管理一致。
c、凡高压电气配电装置，根据“五防” 要求，装设电气防误装置，并能实现如
下功能：
• 防止误分、合开关； • 防止带负荷拉、合隔离开关； • 防止带电挂地线合接地闸刀； • 防止带地线合断路器（隔离开关）； • 防止误入带电间隔。
2、防误装置的使用原则：
• a、防误装置必须满足“五防”要求，其 中分、合断路器可用提示性装置。
• 因检修维护责任，造成防误装置失灵而引 发的误操作事故的检修人员。
三、检查与考核
• 1、本标准由安全监察室、策划部 及有关生产部门负责检查与考核
五防培训资料 ppt课件
红外通信
工厂
通信充电装置
电脑钥匙
28 07.03.2021
29 07.03.2021
语音功能
• 电脑钥匙提供的真人发音可以使电脑钥匙 的使用变得更加便利，操作人员即使不用 看显示屏也可知道要进行什么样的操作。
30 07.03.2021
脱机独立操作能力
• 变电站的相关数据库（包括人员信息库、 闭锁逻辑库、设备信息库等）存于电脑钥 匙之中，使得电脑钥匙可以脱离五防PC机 独立完成变电站的五防操作。而且电脑钥 匙还可以修改这些数据库的部分信息，并 将其回传给PC机。这样，即使PC机内的数 据库全部丢失，还可以通过存于电脑钥匙 中的数据库来恢复。
1、2电气型防误闭锁装置
电气型防误闭锁装置主要有：电气回路闭锁、电磁 回路闭锁、电气报警、高压带电显示装置。电气报警和 高压带电显示装置主要对防止误入带电间隔和带电挂接 地线起到提示报警的作用，主要用于固定高压开关柜、 手车式开关柜中。
电气回路闭锁
电气回路闭锁方式是直接在开关、刀闸的控制机构
中引入辅助电气节点，构成电气回路。根据各辅助节点
11 07.03.2021
总之，机械程序式闭锁对于简单接线方式的、在单 个间隔内实现没有问题，但间隔之间的闭锁就无法实现， 无法做到用机械方式实现闭锁逻辑，还会出现卡涩等常 见机械故障，且闭锁装置的硬件均安装在机构的内部， 出现故障很难发现故障点，解决的办法往往是破坏机构 设备，寻找故障点。
12 07.03.2021
金，又能够监视到各种信号量。
23 07.03.2021
2.2 系统构成
微机型闭锁装置由三个部件组成：
防误主机（五防微机或五防模拟屏） 电脑钥匙 编码锁：
分机械编码锁和电编码锁， 机械编码锁又分固定锁和挂锁。
五防装置
五防闭锁装置一五防闭锁装置功能1 防止误拉、误合开关。
2 防止带负荷拉、合刀闸。
3 防止带电合接地刀闸。
4 防止带接地线合闸。
5 防止误入带电间隔。
二五防使用规定1 新设备投运，电气闭锁装置必须完善可靠投运，无五防装置不许投运。
2 五防闭锁程序不得任意改动。
3 五防锁应按规定的程序操作，不得任意解锁，严禁在失去防误闭锁装置情况下进行后台机的倒闸操作。
3 倒闸操作以任何形式部分或全部解除防误装置功能的电气操作，均视为解锁。
解锁工具（钥匙）或备用解锁工具（钥匙）必须有专门的保管制度，内容包括：倒闸操作、检修工作、事故处理、特殊操作和装置异常情况下的解锁申请、批准、解锁监护、解锁使用记录等解锁规定；解锁工具（钥匙）、备用解锁工具（钥匙）、微机防误装置授权密码和解锁钥匙均应封存保管。
4 工作中，操作人员不准擅自解除闭锁装置。
当确因闭锁装置故障，不能正常操作时，应认真核对操作程序正确后，报告站长或值班长，经值长以上的人员核实后并经五防专责及工区主任批准后方可使用紧急解锁钥匙进行操作，批准人不得为操作人或监护人。
6.3.1.2.6 电气设备检修时，如果需要对检修设备解锁操作，应经监控中心主任批准，并在值班长及以上人员的监护下进行。
5 五防解锁钥匙设专用钥匙盒保管，放在钥匙柜内，按值移交。
值班负责人为钥匙专责人。
6 任何人不得私自保存五防解锁钥匙。
7 钥匙盒不设专用锁，采用由生产部核发的易碎不干胶“五防解锁钥匙专用封条”封存。
封条上加印红色“生产部五防专用章”有效。
封条存放在钥匙盒内。
8 经批准使用五防解锁钥匙时，应按内容要求进行登记，每张封条只允许使用一次操作任务。
9 使用完毕后，立即将钥匙放回盒中，重新贴上顺序编号的封条。
封条与记录必须相符。
10 微机防误装置有“跳步”钥匙的，“跳步”钥匙按解锁钥匙管理使用。
11 五防锁具的防尘、防潮、防雨措施应完好，发现损坏、丢失及时更换、补充。
每次操作五防锁后要将防尘、防潮、防雨措施要及时恢复。
电站电气“五防闭锁”装置基础知识讲解
防止带电挂接地线（合接地刀闸）
1、先断电。需要有明显断开点。 2、验电。 3、挂警示牌。 4、挂接地线：先挂接地端，后挂设备线路端。 5、注意个人安全措施，穿绝缘鞋，带绝缘手套。
防止带地线（接地刀闸）合闸送电
1、加强接地线的管理，按编号使用，拆、挂地线时做好记录并进行 登记 2、防止在设备上遗留接地线，交接班时严格检查并核对接地线的数 量以及位置 3、禁止个人擅自在设备系统上拆、挂接地线，或挪动接地线的位置、 增加接地线的数量
与钥匙通信指示灯红绿灯快速闪烁 与IV（或5F）型机通信指示灯红绿灯快速闪烁
2.1、系统组成
➢术语解释：
实遥信：可以直接从现场采集到的设备状态； 虚遥信：五防系统记忆的设备状态。
如果某一设备的属性定义为实遥信，那么，该设备在电脑钥匙回传后不 会因电脑钥匙回传而变位，被定义为实遥信的设备只接收来自其它系统（如 监控系统、调度系统、综合操作屏等）的设备状态。
被定义为虚遥信的设备，电脑钥匙回传，从监控接收的设备状态等都会 使其变位，因此，为保证能够在监控系统不正常的情况下也能正常使用IV型 与操作票，将设备定义为虚遥信。
2023/4/17
➢系统组成：
UT-2000Ⅳ型微机防误操作系统是由微型计算机、UT-2000Ⅳ型 软件、电脑钥匙、传输适配器、 电编码锁,机械编码锁和其它安装 部件组成。
6kV开关五防闭锁介绍 PPT
F+C开关柜门闭锁
柜门打开时，操作手柄无 法插入推进机构，使开关 不能被移动。
开关在柜内非试验位时， 开关柜体锁钩钩住柜门锁 扣使柜门无法打开。
母线电源开关（除尘除灰、脱硫、输煤、水油灰） 柜接地闸刀和母线进线插头（除尘除灰、脱硫、输
煤）电磁闭锁
▪ 母线进线插头（除尘除灰、脱硫、输煤）在隔离位或所有
后锁住开关的推进机构，操作把手无法插入，从而不能移动开关。
接
地
闸
推 进
刀 闭
合
机 构
锁 挡 板
分
五、防止误入带电间隔
▪ 当开关处于断开/试验位时，开关一次静触头（母线侧）挡板关闭，防止误碰
带电触头。
▪ 6kV开关的后下柜门的验电小门现在均已安装了机械闭锁锁具实现此功能
（开关在试验位置时方能拿出钥匙打开验电小门的锁具）。对于干式变6kV 电源开关，只有当变压器电源开关在试验位机械锁具锁上，且低压侧开关机 械锁具锁上后方能打开变压器柜门。反之，变压器柜门锁上后方能拿下电源 开关钥匙将开关位置解锁。
小车）
▪ 当开关在工作与试验两个位置间移动或从柜内进出时，开关储
能的合闸弹簧自动释能，从而使开关无法合闸。当开关在试验 位时，开关右侧的合闸弹簧释放滚轮伸入开关仓右侧的（试验 位）凹槽内，移动开关时合闸弹簧释放滚轮离开凹槽使弹簧释 能；当开关在工作位时，合闸弹簧释放滚轮处在右侧（工作位） 凹槽内，开关移出时，经过凸轮，合闸弹簧释放滚轮被压入使 开关储能弹簧释放。
五、防止误入带电间隔
▪ 防止误入带电的电缆小室，当开关间隔内的接地闸刀未处于合
闸位置，开关柜的后下柜门是通过接地闸刀和后下柜门之间的 闭锁机构实现闭锁的，即使拆卸了所有的后下盖板螺丝也无法 打开，即无法进入电缆小室。
五防闭锁装置讲义
FY- 2000 微机防误闭锁系统应用培训变电站的电气误操作事故会造成大面积停电、设备的损坏甚至人身伤害, 给国家带来重大的经济损失。
而防误闭锁系统能有效防止此类事故的发生。
因此, 要充分认识防误的重要性。
通过对FY- 2000 微机防误闭锁系统的认识和应用, 可帮助熟练掌握和运用闭锁设备。
由于各类微机防误闭锁系统之间的原理具有相同性, 从而可取得举一反三的效果。
1 Y- 2000 微机防误闭锁装置的作用与运用凡有可能引起误操作的高压电气设备, 均应装设防误闭锁装置。
防误闭锁装置应实现以下功能( 简称“五防”) : ①防止操作过程中误拉合断路器; ②防止带负荷拉合隔离开关; ③防止带电挂( 合) 地线( 接地刀闸) ; ④防止带地线( 接地刀闸) 合断路器( 隔离开关) ; ⑤防止误入带电间隔。
目前我们华亭变使用的就是FY- 2000珠海共创生产的微机防误闭锁装置系统。
其他变电站也可能都用这种五防闭锁装置。
2 微机五防的基本组成及闭锁原理FY2000 型微机防误闭锁装置是由工控机作为核心设备, 与电脑钥匙、各种锁具及支持软件组成的基本系统, 另外有模拟屏、适配器、打印机、KBQ 开关控制器、RTU 接口、各种MODEM等, 可提供不同型号、不同配置选用。
在系统软件中预先编写了变电站、发电厂一次系统接线模拟图和所有设备的操作逻辑条件, 当运行人员启动系统, 在模拟屏或电脑显示器上模拟操作时, 系统根据已有的逻辑条件对每项操作进行判断, 若操作正确, 则允许进行下一步操作; 若操作错误, 则显示错误操作项的设备名称及编号并通过语音提示错误类型, 提示操作人员进行更正, 拒绝所有违反“五防”原则的操作。
预演结束后, 通过传送装置将正确的操作内容输入到电脑钥匙( 简称Superkey) 中, 然后操作人员使用电脑钥匙到现场进行解锁及倒闸操作，操作时，电脑钥匙自动显示当前倒闸操作的项目，操作人员将电脑钥匙插入相应设备的编码锁内, 通过其编码头检测操作对象是否正确。
高压开关柜的“五防”联锁 PPT
（2）防止带负荷分、合隔离开关。（断路器、 负荷开关、接触器合闸状态不能操作隔离开关
1
高压开关柜的“五防”概念
（3）防止接地开关处于闭合位置时合断路器、 负荷开关。（只有当接地开关处于分闸状态时， 才能合隔离开关或手车才能进至工作位置，才能 闭合断路器和负荷开关）
高压开关柜的设计中不希望采用“被动式”联锁, 应尽量采用“主动式”联锁，虽然现行使用的各类开 关柜中,还有部分 采用“被动式”联锁,但是随着开关 柜设计水平的提高,应尽可能避免这种方式。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
2
机械联锁的实现方式及特性分析
2.2 机械联锁实例分析 在固定柜中,断路器与隔离开关的联锁关系明确,
3
电气闭锁在开关柜“五防”中应用
3.1开关二次控制回路电气五防联锁 高压开关柜中手车在不同位置之间进出时，断
路器一定要处于分闸状态，不能处于合闸状态， 且在手车开关进出时，分闸指示灯不亮合闸回路 不同，这种情况就是通常所说的合闸闭锁，手车 高压开关柜中的合闸闭锁一般是在手车行程开关 接点连入断路器合闸回路时实的。
高压开关柜的“五防”联锁
主要内容：
1
高压开关柜的“五防”概念简述
2
机械联锁的实现方式及特性分析
3
电气闭锁在“五防”中的应用
4
确保“五防”机构有效的管理措施
1
高压开关柜的“五防”概念
1.1 什么叫做高压开关柜的“五防”
高压开关柜中的“五防”主要是指防止电气操 作中出现的误分合断路器、带负荷分合隔离开关、 带电挂接地线、合接地开关、带接地线合开关以 及误入带电间隔五项错误操作。通俗的解释就是：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 2）通过遥控闭锁控制单元等直接控制智能锁具解锁；
• 3）通过通讯接口对监控系统执行解锁。 运行人员按照防误主机及电脑钥匙的提示，依次对设备进行操作。对 不符合程序的操作，设备拒绝解锁，操作无法进行，从而防止误操作 的发生。通过跟踪现场设备的实际状态、接收电脑钥匙的回传信息， 防误主机对当前操作进行确认后，进行下一步操作，直到操作任务结 束。下图为微机防误闭锁操作流程图。
五防闭锁装置功 能简介
五防闭锁装置功能简 介
• 本标准规定了电厂电气五防闭 锁装置的使用及管理要求。
• 本标准适用于上海XXX发电厂 电气五防闭锁装置。
五防闭锁装置功能简介
1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互 相制约和联动的机械机构来达到先后动作的闭锁要求。机 械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现 随操作顺序的正确进行，自动地步步解锁。在发生误操作 时，可以实现自动闭锁，阻止误操作的进行。机械闭锁可 以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏， 检修工作量小，操作方便等优点。
五防闭锁装置功能简介
4、微机防误闭锁装置 自上世纪90年代初，微机技术就进入了防误闭锁
领域。微机防误闭锁装置是一种采用计算机技术，用 于高压开关设备防止电气误操作的装置。经过10多年 来的发展，微机防误闭锁装置已逐渐成熟，并已在电 力系统中广泛推广。微机防误系统通过软件将现场大 量的二次闭锁回路变为电脑中的五防闭锁规则库，实 现了防误闭锁的数字化，并可以实现以往不能实现或 者是很难实现的防误功能，应该说是电气设备防误闭 锁技术的最新技术和飞跃。
1 P/V-12型开关柜五防功能改进原因
五防闭锁装置功能简介
P/V-12型开关柜为操作人员和设备提供了可靠的安全性保护 ：
①只有当接地开关在分闸位置时(此时后封板不能打开），手 车才能从隔离/试验位置移至工作位置；
②只有当断路器处于分闸位置时，手车才能在柜内移动； ③接地开关在合闸位置时(此时后封板可以打开），手车不能 从隔离/试验位置移到工作位置； ④手车只有在隔离/试验位置或柜外时，接地开关才能合闸； ⑤断路器手车在工作位置时，二次插头被锁定，不能拔除； ⑥只有当断路器手车处于工作或隔离/试验位置时，断路器才 能进行分合闸操作。 由此可见，P/V-12型高压开关柜具备五防功能，即防止误分 合断路器；防止带负荷拉出小车；防止带接地开关送电；防止 带电合接地功能简介
程序锁在使用中所暴露的问题是：①某些程序锁 功能简单，只能在较简单的接线方式下采用，由于不 具备横向闭锁功能，在复杂的接线方式下根本不能采 用；②具有较灵活闭锁方式的程序锁虽然能满足复杂 的接线，但在闭锁方案中必须设置母线倒排锁，使得 操作过程十分复杂；③在大容量的变电站中，隔离开 关分合闸采用按钮控制电动机正反转，而程序锁对按 钮无法进行程序控制；④程序锁也需要众多的程序钥 匙，由于安装不规范、生产工艺及材料差等问题，使 程序锁易被氧化锈蚀、发生卡涩，致使一定时间内失 去闭锁功能；⑤倒闸操作中，分、合两个位置的精度 无法保证；⑥程序锁使用时，必须从头开始，中间不 能间断。所以程序锁现在已不采用。第一节课完
五防闭锁装置功能简介
1.2 五防功能改进的必要性 P/V-12型开关柜完善的五防功能在保证操作的正确 性，避免发生人员误操作事件的同时，也给工作人员 测试馈线绝缘增加了工作量。
五防闭锁装置功能简介
高中压开关柜的五防闭锁功能是保证人身安全、电 网安全和设备安全的最基本保障，也是防止误操作的 重要措施，无论是国家电力公司的《防止电力生产重 大事故的二十五项重点要求》还是GB3096—2006 《3.6 kV～40.5 kV交流金属封闭开关设备和控制设备》 都对此作了明确规定。目前，各电力企业所使用的开 关柜五防功能都比较完善，但在五防功能完善的同时 ，也使个别操作项目流程繁琐，增加了操作人员的工 作量，导致操作人员精力困乏，滋生操作中的厌烦情 绪，对操作的正确性带来不利影响。
五防闭锁装置功能简介
2、程序锁(或称机械程序锁)是用钥匙随操 作程序传递或置换而达到先后开锁操作的要求。 其最大优点是钥匙传递不受距离的限制，所以 应用范围较广。程序锁在操作过程中有钥匙的 传递和钥匙数量变化的辅助动作，符合操作票 中限定开锁条件的操作顺序的要求，与操作票 中规定的行走路线完全一致，所以也容易为操 作人员所接受。
五防闭锁装置功能简介
3、电气闭锁是通过电磁线圈的电磁机构动作，来 实现解锁操作，在防止误入带电间隔的闭锁环节中是 不可缺少的闭锁元件。电气闭锁的优点是操作方便， 没有辅助动作，但是在安装使用中也存在以下几个突 出问题：①一般来说电磁锁单独使用时，只有解锁功 能没有反向闭锁功能。需要和电气联锁电路配合使用 才能具有正反向闭锁功能；②作为闭锁元件的电磁锁 结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降 低，增加了直流系统的故障率；③需要敷设电缆，增 加额外施工量；④需要串入操作机构的辅助触点。根 据运行经验，辅助触点容易产生接触不良而影响动作 的可靠性；⑤在断路器的控制开关上，一般都缺少闭 锁措施。
五防闭锁装置功能简介
微机防误闭锁的原理 • 微机防误闭锁系统一般由防误主机、电脑钥匙、遥控闭锁控制单元、
机械编码锁、电气编码锁及智能锁具等功能元件组成，完全满足电气 设备“五防”功能的要求。系统建立闭锁逻辑数据库，将现场大量的 二次电气闭锁回路变为计算机中的防误闭锁规则库，防误主机使用规 则库对模拟预演操作进行闭锁逻辑判断，记录符合防误闭锁规则的模 拟预演操作步骤，生成实际操作程序。防误主机按照实际操作程序， 根据设备闭锁方式的不同采用以下三种方式进行解锁操作：
然而机械闭锁只能在开关柜内部及户外闸刀等的机 械动作相关部位之间应用，与电器元件动作间的联系用机 械闭锁无法实现。对两柜之间或开关柜与柜外配电设备之 间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长 莫及。所以在开关柜及户外闸刀上，只能以机械闭锁为主， 还需辅以其他闭锁方法，方能达到全部五防要求。
