光电传感器内部机制实现光信号转换

光电传感器内部机制实现光信号转换

光电传感器内部机制实现光信号转换光电传感器是一种将光信号转换为电信号的装置,它在许多应用领域中起着至关重要的作用。

无论是在摄像头、自动化控制系统还是医疗设备中,光电传感器都能精准地感知光信号,并将其转化为可操作的电信号。

本文将深入探讨光电传感器内部机制,从而解释光信号转换的实现过程。

光电传感器的内部结构主要包括光敏元件、信号处理单元和输出接口。

光敏元件是光电传感器的核心部分,它能够将光信号转换为电信号。

常用的光敏元件包括光电二极管(Photodiode)、光敏电阻(Photoresistor)以及光电三极管(Phototransistor)等。

这些光敏元件基于不同的物理原理工作,但其基本原理都是通过光激发产生电流或电压。

以光电二极管为例,它是利用光发生电荷分离的原理工作的。

当光照射到光电二极管的PN结时,光能将价带电子激发到导带,形成电子空穴对。

这些电子空穴对在电场的作用下被分离,从而产生电流。

光电二极管内部的结构使得它在沉默状态下就能产生电流,称为暗电流。

而当外界有光照射到光电二极管上时,由于光的激发作用,光电二极管的电流会增加,这个增加的电流即为光电流。

通过测量光电流的大小,我们就可以确定光的强度。

光敏元件产生的光电流通常较小,因此需要经过信号处理单元的放大和滤波处理。

信号处理单元一般由放大器、滤波器和比较器等组成。

放大器能够放大光电流,使其变得更容易被检测或测量。

滤波器则用于消除噪声,提高信号的质量。

比较器能够将光信号转换为数字信号,便于后续的处理和分析。

信号处理单元的设计和实现对于光电传感器的整体性能起着至关重要的作用。

光电传感器的输出接口可以采用模拟输出或数字输出的形式。

模拟输出一般是通过对光电信号进行模拟电压转换得到的,可以直接接入模拟电路或模拟输入设备。

而数字输出则将光电信号转换为数字信号,可以通过串行通信或并行通信等方式传输给其他设备进行处理。

输出接口的选择要根据具体应用需求来决定,以确保信号的准确传输和信息的完整保存。

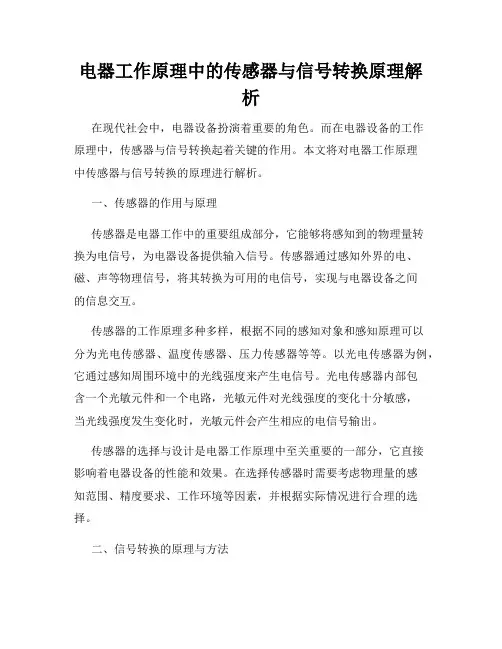

电器工作原理中的传感器与信号转换原理解析

电器工作原理中的传感器与信号转换原理解析

电器工作原理中的传感器与信号转换原理解析在现代社会中,电器设备扮演着重要的角色。

而在电器设备的工作原理中,传感器与信号转换起着关键的作用。

本文将对电器工作原理中传感器与信号转换的原理进行解析。

一、传感器的作用与原理传感器是电器工作中的重要组成部分,它能够将感知到的物理量转换为电信号,为电器设备提供输入信号。

传感器通过感知外界的电、磁、声等物理信号,将其转换为可用的电信号,实现与电器设备之间的信息交互。

传感器的工作原理多种多样,根据不同的感知对象和感知原理可以分为光电传感器、温度传感器、压力传感器等等。

以光电传感器为例,它通过感知周围环境中的光线强度来产生电信号。

光电传感器内部包含一个光敏元件和一个电路,光敏元件对光线强度的变化十分敏感,当光线强度发生变化时,光敏元件会产生相应的电信号输出。

传感器的选择与设计是电器工作原理中至关重要的一部分,它直接影响着电器设备的性能和效果。

在选择传感器时需要考虑物理量的感知范围、精度要求、工作环境等因素,并根据实际情况进行合理的选择。

二、信号转换的原理与方法传感器所产生的电信号并不一定适用于电器设备的输入要求,因此需要将其进行信号转换,使之符合设备的输入要求。

信号转换是将传感器输出的电信号进行处理和调整,使其满足电器设备对输入信号的要求。

常见的信号转换方法包括放大、滤波、调整电平等。

放大是指将传感器输出的信号放大到合适的范围,以便于后续的处理和使用。

滤波是指对信号进行处理,去除其中的噪声和干扰,保留有用的信号成分。

调整电平是指根据设备输入的电平要求,将传感器输出的信号电平调整为合适的数值。

同时,信号转换还可以配合使用模数转换和数模转换技术,将传感器输出的模拟信号转换为数字信号或将数字信号转换为模拟信号。

模数转换是指将连续变化的模拟信号转换为离散的数字信号,数模转换则是将离散的数字信号转换为连续变化的模拟信号。

这种转换使得传感器输出的信号可以更好地与数字电路进行交互和处理。

传感器中的电压电流、电压频率变换的实现.

传感器中的电压电流、电压频率变换的实现.

传感器中的电压/电流、电压/频率变换的实现传感器中的电压/电流、电压/频率变换的实现类别:传感与控制随着电子技术和计算机技术的迅速进步,工业自动化得到了快速发展,而在工业控制领域,检测传感器件起着越来越重要的作用,各种先进的传感器正在大量应用。

但是很多传感器只提供4~20mA或者0~5V的直流模拟信号输出,而我国煤矿使用的煤矿安全监测系统大部分只允许接入1~5mA或者200~1000Hz的模拟信号,所以在一般工业现场使用的传感器要实现在煤矿的应用,除了考虑防爆因素外,还必须进行输出模拟信号的转换。

这种输出信号的转换如果购买专用的转换设备,不仅价格高,使用也不是很方便。

实际上自己设计制作一些转换电路也可以方便的实现所需性能,下面就介绍两种实用的电压/电流、电压/频率转换电路的设计和原理。

1电压/电流转换电路电压/电流转换即V/I转换,是将输入的电压信号转换成满足一定关系的电流信号,转换后的电流相当一个输出可调的恒流源,其输出电流应能够保持稳定而不会随负载的变化而变化。

V/I转换原理如图1。

由图1可见,电路主要元件为一运算放大器LM324和三极管BG9013及其他辅助元件构成,V0为偏置电压,Vin为输入电压即待转换电压,R为负载电阻。

其中运算放大器起比较器作用,将正相端电压输入信号与反相端电压V-进行比较,经运算放大器放大后再经三极管放大,BG9013的射级电流Ie作用在电位器Rw上,由运放性质可知:V-=Ie·Rw=(1+k)Ib·Rw(k为BG9013的放大倍数)流经负荷R的电流Io即BG9013的集电极电流等于k·Ib。

令R1=R2,则有V0+Vm=V+=V-=(1+k)Ib·Rw=(1+1/k)Io·Rw其中k》1,所以Io≈(Vo+Vin)/Rw。

由上述分析可见,输出电流Io的大小在偏置电压和反馈电阻Rw为定值时,与输入电压Vin成正比,而与负载电阻R的大小无关,说明了电路良好的恒流性能。

传感器工作原理

传感器工作原理

传感器工作原理标题:传感器工作原理引言概述:传感器是一种能够将物理量或化学量转换为电信号的设备,广泛应用于工业控制、环境监测、医疗诊断等领域。

传感器的工作原理是其能够感知外部环境的变化,并将这些变化转换为电信号输出。

本文将详细介绍传感器的工作原理。

一、传感器的感知原理1.1 传感器的感知原理是基于物理量或化学量与传感器内部元件之间的相互作用。

1.2 传感器通过感知外部环境的变化,如温度、压力、湿度等,来实现对物理量或化学量的测量。

1.3 传感器的感知原理主要包括电阻式、电容式、电感式、光电式等多种类型。

二、传感器的转换原理2.1 传感器将感知到的物理量或化学量转换为电信号的过程称为转换原理。

2.2 传感器通过内部的电路和元件将感知到的信号转换为电压、电流或频率等形式的输出信号。

2.3 转换原理的实现主要依靠传感器内部的信号处理电路和转换器。

三、传感器的输出原理3.1 传感器输出的电信号可以是模拟信号或数字信号。

3.2 模拟信号是连续变化的信号,通常通过模拟电路进行处理。

3.3 数字信号是离散的信号,通常通过模数转换器将模拟信号转换为数字信号输出。

四、传感器的应用原理4.1 传感器的应用原理是将传感器输出的信号应用于各种控制系统或监测系统中。

4.2 传感器可以通过信号输出来实现对环境的监测、对设备的控制等功能。

4.3 传感器的应用原理是实现自动化控制、智能监测等技术的基础。

五、传感器的性能原理5.1 传感器的性能原理包括灵敏度、精度、分辨率、响应时间等指标。

5.2 传感器的性能原理直接影响到传感器的测量准确性和稳定性。

5.3 传感器的性能原理是评价传感器质量和性能优劣的重要标准。

结论:传感器的工作原理是通过感知、转换、输出、应用和性能等多个方面的原理相互作用,实现对外部环境的监测和控制。

了解传感器的工作原理对于正确选择和使用传感器具有重要意义,也有助于提高传感器的性能和应用效果。

希望本文对读者对传感器的工作原理有所帮助。

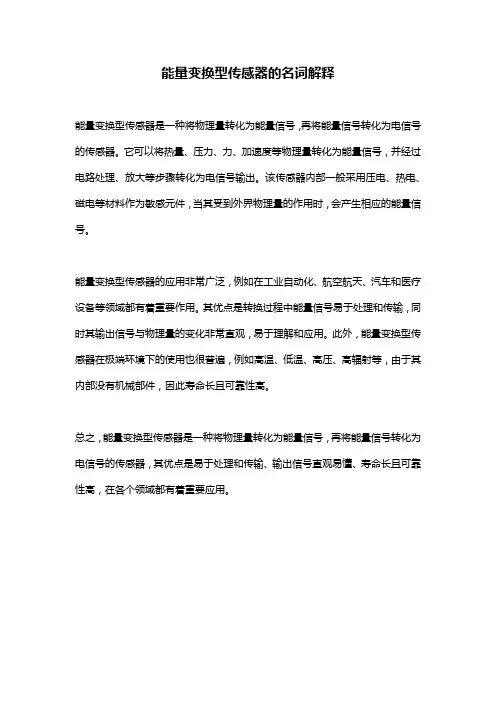

能量变换型传感器的名词解释

能量变换型传感器的名词解释

能量变换型传感器的名词解释
能量变换型传感器是一种将物理量转化为能量信号,再将能量信号转化为电信号的传感器。

它可以将热量、压力、力、加速度等物理量转化为能量信号,并经过电路处理、放大等步骤转化为电信号输出。

该传感器内部一般采用压电、热电、磁电等材料作为敏感元件,当其受到外界物理量的作用时,会产生相应的能量信号。

能量变换型传感器的应用非常广泛,例如在工业自动化、航空航天、汽车和医疗设备等领域都有着重要作用。

其优点是转换过程中能量信号易于处理和传输,同时其输出信号与物理量的变化非常直观,易于理解和应用。

此外,能量变换型传感器在极端环境下的使用也很普遍,例如高温、低温、高压、高辐射等,由于其内部没有机械部件,因此寿命长且可靠性高。

总之,能量变换型传感器是一种将物理量转化为能量信号,再将能量信号转化为电信号的传感器,其优点是易于处理和传输、输出信号直观易懂、寿命长且可靠性高,在各个领域都有着重要应用。

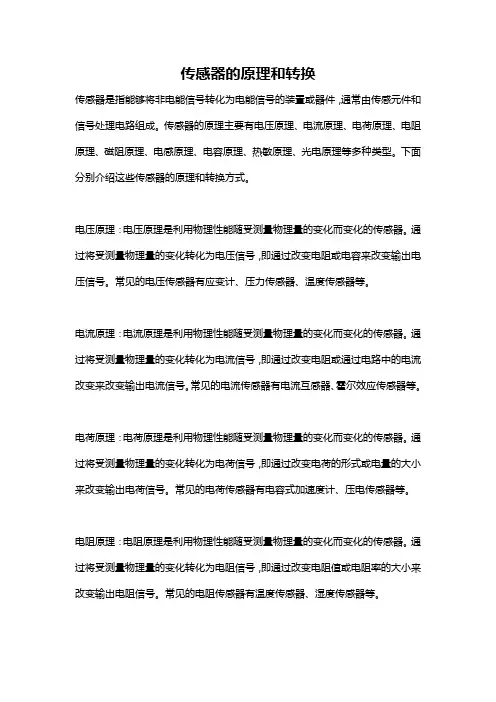

传感器的原理和转换

传感器的原理和转换

传感器的原理和转换传感器是指能够将非电能信号转化为电能信号的装置或器件,通常由传感元件和信号处理电路组成。

传感器的原理主要有电压原理、电流原理、电荷原理、电阻原理、磁阻原理、电感原理、电容原理、热敏原理、光电原理等多种类型。

下面分别介绍这些传感器的原理和转换方式。

电压原理:电压原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电压信号,即通过改变电阻或电容来改变输出电压信号。

常见的电压传感器有应变计、压力传感器、温度传感器等。

电流原理:电流原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电流信号,即通过改变电阻或通过电路中的电流改变来改变输出电流信号。

常见的电流传感器有电流互感器、霍尔效应传感器等。

电荷原理:电荷原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电荷信号,即通过改变电荷的形式或电量的大小来改变输出电荷信号。

常见的电荷传感器有电容式加速度计、压电传感器等。

电阻原理:电阻原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电阻信号,即通过改变电阻值或电阻率的大小来改变输出电阻信号。

常见的电阻传感器有温度传感器、湿度传感器等。

磁阻原理:磁阻原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为磁阻信号,即通过改变材料的磁性或磁场的分布来改变输出磁阻信号。

常见的磁阻传感器有磁敏电阻传感器、霍尔元件等。

电感原理:电感原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电感信号,即通过改变电感元件的感应电感或自感电感来改变输出电感信号。

常见的电感传感器有电感式加速度计、角位移传感器等。

电容原理:电容原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电容信号,即通过改变电容器两极板间的介电常数或空气介电常数来改变输出电容信号。

传感器的原理及应用教程

传感器的原理及应用教程

传感器的原理及应用教程1. 传感器的基本概念传感器是一种能够感知外界信息,并将其转换成电信号或其他形式的信号的装置。

它是现代技术的重要组成部分,广泛应用于各个领域,如工业自动化、环境监测、医疗设备等。

传感器的原理是将感知的物理量转换成电信号的方式,可以通过各种不同的方式实现。

2. 传感器的工作原理传感器的工作原理基于物理量与电信号之间的转换。

一般来说,传感器可以根据感知的物理量进行分类,例如温度传感器、压力传感器、光敏传感器等。

这些传感器都有其特定的工作原理。

2.1 温度传感器的工作原理温度传感器是一种将温度转换成电信号的装置。

其中一种常见的温度传感器是热电偶。

热电偶由两种不同材料的导线组成,当两个导线的接触点受到温度影响时,会产生微弱的电压差,通过测量这个电压差可以确定温度。

2.2 压力传感器的工作原理压力传感器用于测量介质的压力变化。

一种常见的压力传感器是应变片式压力传感器。

它使用金属应变片来测量压力,当介质施加在应变片上时,会引起应变片的形变,通过测量这个形变的程度可以推算出压力的大小。

2.3 光敏传感器的工作原理光敏传感器用于测量光线的强度或者光线的频率。

其中一种常见的光敏传感器是光电二极管。

当光线照射到光电二极管上时,会产生电流,通过测量这个电流大小可以确定光线的强度。

3. 传感器的应用领域传感器在各个领域都有广泛的应用,下面列举了一些常见的应用领域:•工业自动化:在工业生产中,传感器可以用于测量温度、压力、流量等物理量,实现生产过程的自动化控制。

•环境监测:传感器可以用于监测环境中的各种物理量,如温度、湿度、气体浓度等,从而实现对环境状况的监控和调节。

•智能家居:在智能家居系统中,传感器可以用于感知用户的行为和环境变化,从而实现自动化控制和智能化的家居生活。

•医疗设备:传感器在医疗设备中有广泛的应用,如心电传感器、血压传感器等,用于监测病人的生理参数,辅助医疗诊断和治疗。

•车载系统:传感器在汽车中有重要的应用,如车速传感器、刹车传感器等,用于监测车辆的状态和行驶参数,提高行驶安全性。

传感器的转换原理

传感器的转换原理

传感器的转换原理(第二章)1传感器的概述传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。

在有些学科领域,传感器又称为敏感元件、检测器、转换器等。

这些不同提法,反映了在不同的技术领域中,只是根据器件用途对同一类型的器件使用着不同的技术术语而已。

如在电子技术领域,常把能感受信号的电子元件称为敏感元件,如热敏元件、磁敏元件、光敏元件及气敏元件等,在超声波技术中则强调的是能量的转换,如压电式换能器。

这些提法在含义上有些狭窄,而传感器一词是使用最为广泛而概括的用语。

1.1 传感器技术的特点①涉及多学科与技术,包括材料科学,机密机械、微电子、机械加工工艺、材料力学、弹性力学、计算机科学、物理学、生物化学、测试技术等。

②品种繁多,被测参数包括热工量、电工量、化学量、物理量、机械量、生物量、状态量等。

③应具有高稳定性、高可靠性、高重复性、低迟滞、快响应和良好的环境适应性。

④应用领域广泛,无论是高兴技术,还是传统产业,都需要应用大量的传感器。

⑤应用要求千差万别,有的量大面广,有的专业性很强,有的要求高精度,有的要求高稳定性,有的要求高可靠性;有的要求耐振动,有的要求防爆等。

⑥发展相对缓慢。

研制一旦成熟,其生命力强,如应变式传感技术已有70年的历史,目前仍然占有重要的地位。

1.2 传感器技术发展趋势近年来传感器技术发展的主要趋势表现在一下5个方面。

1)新材料、新功能的开发应用传感器材料是传感器技术的重要基础,无论是何种传感器,都要选择恰当的材料来制作,而且要求多用的材料具有优良的机械特性,不能有材料缺陷。

近年来,在传感器技术领域,所应用的新型材料主要有以下几类。

①半导体硅材料包括单晶硅、多晶硅、非晶硅、硅蓝宝石等。

由于硅材料具有相互兼容、优良的电学特性和机械特性,因此面采用硅材料研制出各种类型的硅微结构传感器。

②石英晶体材料包括压电石英晶体和熔凝石英晶体(又称石英玻璃),它具有极高的机械品质因数和非常好的温度稳定性。

电磁波在传感器中的能量转换优化研究

电磁波在传感器中的能量转换优化研究

电磁波在传感器中的能量转换优化研究近年来,随着科技的不断进步和应用领域的扩大,传感器技术的发展日益重要。

在各个行业中,传感器广泛用于测量、监测和控制等领域。

而电磁波在传感器中的能量转换优化,成为了当前研究的热点之一。

一、电磁波能量转换的原理在传感器中,电磁波能量转换是指将电磁波的能量转化为传感器所需的电能。

通常情况下,传感器中使用的电磁波主要是光波或无线电波。

而电磁波能量转换的原理主要基于光电效应或天线接收原理。

光电效应是指当光照射到某些物质表面时,光子的能量被物质吸收,并激发出电子,形成光电子。

而在传感器中,通过将光电子导入适当的电路,就可以实现将光波能量转化为电能。

天线接收原理则是指当电磁波通过天线时,会诱导出感应电流。

传感器中,通过将感应电流导入适当的电路,就可以实现将无线电波能量转化为电能。

二、电磁波能量转换的优化在传感器中,电磁波能量转换的优化是提高传感器性能的关键。

传感器的性能主要包括灵敏度和能量转换效率。

为了提高传感器的灵敏度和能量转换效率,研究人员进行了大量的努力。

1. 材料优化传感器材料的选择对于电磁波能量转换具有重要影响。

当光电效应被应用时,研究人员通过探索合适的光敏材料,提高光电效应的效率。

同时,也要考虑材料的稳定性和成本。

2. 结构优化传感器的结构对能量转换效率有着直接的影响。

对于光波能量转换,研究人员通过设计合理的导电结构和反射结构,提高能量吸收和光子捕获率。

对于无线电波能量转换,优化天线设计,提高能量感应效率。

3. 电路优化电路的设计和优化也是电磁波能量转换优化的重要方面。

传感器中的电路需要具备高效能量转换和信号放大的功能。

研究人员通过选择合适的电子元器件和电路拓扑,提高能量转换效率和信号质量。

4. 能量回收在传感器应用中,能量回收也是一个重要的优化方向。

由于电磁波能量转换并非完全高效,存在一定的损耗。

因此,研究人员尝试将未能被吸收的电磁波能量回收利用,提高整体能量利用率。

传感器信号转换工作原理

传感器信号转换工作原理

传感器信号转换工作原理传感器(Sensor)是一种专用的电子设备,能够将感知到的物理量或化学量转化为电信号。

然而,传感器所输出的信号往往并不直接适用于我们需要的应用场景。

为了能够准确、可靠地利用传感器的输出信号,我们通常需要进行信号转换。

本文将介绍传感器信号转换的工作原理以及常见的转换方式。

一、信号转换的目的传感器可以感知温度、压力、湿度、光照等多种物理量,其输出信号形式多样,例如电压、电流、频率等。

然而,实际应用中我们可能需要不同形式的信号,或者需要对信号进行信号处理和增强。

因此,信号转换的目的在于将传感器的输出信号转化为符合要求的信号形式,并满足后续的使用需求。

二、信号转换的原理信号转换的过程可简化为以下几个步骤:信号采集、信号调理、信号转换和信号输出。

下面将详细介绍每个步骤的工作原理。

1. 信号采集:传感器通过感知物理量,并将其转化为电信号。

例如,温度传感器可以将温度转化为电压信号,压力传感器可以将压力转化为电流信号。

信号采集模块负责接收并放大这些微弱的传感器信号,以提高信噪比,并将其进一步处理传递给后续的环节。

2. 信号调理:传感器输出的信号通常需要进行调理,以满足后续处理的要求。

信号调理模块可以对信号进行滤波、放大、线性化等处理。

其中,滤波的目的是去除信号中的噪声成分,放大则是为了增强信号的幅值,而线性化则可以使信号在一定范围内满足线性关系。

3. 信号转换:信号转换模块将经过调理的信号转化为目标信号形式。

常见的信号形式包括模拟信号和数字信号。

模拟信号是连续变化的电信号,可以通过模拟转换器将其转化为数字信号。

数字信号是以离散数值形式来表示的信号,可以直接使用或通过数模转换器转化为模拟信号。

4. 信号输出:经过信号转换后,得到的信号可以输出给外部设备或其他系统进行进一步处理。

输出的形式可以是电压、电流、频率等,根据具体应用需求选择合适的输出方式。

三、常见的信号转换方式信号转换的方式多种多样,根据信号特性和应用要求选择合适的方式非常重要。

传感器与检测技术第二讲1

传感器与检测技术第二讲1
xmin xFS 100%
5、稳定性:
传感器的稳定性一般是指长期稳定性 指在室温条件下,经过相当长的时间间隔,
如一天、一月或一年,传感器的输出与起 始标定时的输出之间的差异。
包括:
抗干扰稳定性 温度稳定性
6、漂移:
传感器的漂移是指在外界的干扰下,输 出量发生与输入量无关的变化,包括零 点漂移和灵敏度漂移等。
传感器的输出输入作用图
外界影响
冲振
温度
电磁场
供电
输入
线性 滞后 重复性
灵敏度
传感器
误差因素
输出
各种干扰稳定性 温漂 稳定性(零漂)
分辨力
静态特性
灵敏度 分辨率 线性度 重复性 迟滞 稳定性 漂移
1、线性度
线性度是用实测系统输入-输出特性曲线与其拟 合直线之间的最大偏差。又称为非线性误差。
按传感器的工作机理,可分为物理型、化 学型、生物型等。
本课程主要讲授物理型传感器。在物理型传感器中, 作为传感器工作物理基础的基本定律有场的定律、物质 定律、守恒定律和统计定律等。
按传感器的构成原理,可分为结构型与物 性型两大类。
结构型传感器、物性型传感器
结构型传感器结构型传感器是利用物理 学中场的定律构成的,包括动力场的运 动定律,电磁场的电磁定律等。物理学 中的定律一般是以方程式给出的。对于 传感器来说,这些方程式也就是许多传 感器在工作时的数学模型。
3、重复性
重复性是指传感器在输入量按同一方向做
全量程多次测试时,所得特性曲线不一致
性的程度 。
Rmax 100%
R
YFS
或:
2 ~ 3 100%
R

电子元件工作原理解析传感器的感应与信号转换

电子元件工作原理解析传感器的感应与信号转换

电子元件工作原理解析传感器的感应与信号转换电子元件工作原理解析:传感器的感应与信号转换传感器是现代电子设备中不可或缺的一部分,它能够将物理量、化学量等非电信号转换成电信号,并通过电路进行处理和分析。

本文将对传感器的工作原理进行深入解析,重点关注传感器的感应过程以及信号的转换过程。

一、传感器感应原理传感器通过感应外界的物理量或化学量来获得输入信号,并将其转换成电信号输出。

在感应过程中,传感器采用不同的工作原理,包括电磁感应、电阻变化、光电效应、压电效应等。

1. 电磁感应电磁感应是传感器中最常见和基本的工作原理之一。

通过电磁感应,传感器可以将磁场的变化转换成电信号输出。

例如,磁场传感器能够感知磁场的强度和方向,并将其转换成电压输出。

2. 电阻变化某些传感器根据被测量环境中的电阻值的变化来感知物理量。

例如,温度传感器利用材料的电阻随温度变化的特性,通过测量电阻值的变化来判断温度的变化。

3. 光电效应光电效应是利用光对物质的作用产生电子的原理。

光传感器可以感知光的强度、颜色、方向等信息,并将其转换成电信号输出。

例如,光敏传感器常用于测定环境光照度,光电编码器用于测量物体的运动速度和位置。

4. 压电效应压电效应是指某些材料在受到外力作用下会产生电荷分离,从而产生电势差。

利用压电效应,压力传感器可以将物体施加的压力转换成电信号输出。

二、传感器信号转换原理当传感器感应到物理量后,需要将其转换成适合电路处理和分析的信号。

信号转换通常包括放大、滤波、模数转换等过程。

1. 信号放大传感器输出的电信号往往较弱,需要经过放大电路进行放大,以便后续电路能够准确分析和处理。

放大可以分为模拟放大和数字放大两种方式,根据信号处理系统的需求来选择合适的方式。

2. 信号滤波滤波是对传感器输出信号中的噪音和干扰进行抑制的过程。

滤波可以采用模拟滤波和数字滤波两种方式,以滤除不需要的频率成分,提高信号质量。

3. 模数转换模数转换是将连续的模拟信号转换成离散的数字信号的过程。

电器工作原理探究传感器与信号转换的原理

电器工作原理探究传感器与信号转换的原理

电器工作原理探究传感器与信号转换的原理电器设备的正常运行离不开传感器和信号转换器的作用。

传感器用于感知环境的变化,将所感知到的信息转换为电信号,而信号转换器则负责将传感器输出的信号进行处理和转换,以满足电器设备对信号的要求。

本文将探究传感器和信号转换器在电器工作原理中的重要性及其原理。

一、传感器的作用和原理传感器是将物理量或化学量转化为电信号输出的装置。

它可以感知环境中的温度、湿度、压力、光照强度等物理量以及二氧化碳、氧气等化学量,并将感知到的信息转换为电信号,供电器设备进行处理和控制。

传感器的工作原理通常有以下几种:1. 电阻型传感器:电阻型传感器利用物理量对电阻值的变化进行感知。

例如,温度传感器利用温度变化引起电阻值的变化,通过测量电阻值的变化来获得温度信息。

2. 电容型传感器:电容型传感器利用物理量对电容值的变化进行感知。

例如,湿度传感器利用湿度变化引起电容值的变化,通过测量电容值的变化来获得湿度信息。

3. 压阻型传感器:压阻型传感器利用物理量对电阻值的变化进行感知。

例如,压力传感器利用压力变化引起电阻值的变化,通过测量电阻值的变化来获得压力信息。

传感器的选择应根据不同应用场景的需求来决定,确保能够准确感知目标物理或化学量,并将其转换为电信号输出。

二、信号转换器的作用和原理信号转换器是将传感器输出的信号进行处理和转换的装置,其作用是将传感器的信号转换为电器设备所需的信号类型和范围。

信号转换器通常包括放大器、滤波器、模数转换器等模块。

放大器可以放大传感器输出的弱信号,使其达到电器设备所需的信号范围。

滤波器可以去除传感器输出信号中的噪声和干扰,提高信号的质量和稳定性。

模数转换器可以将模拟信号转换为数字信号,以便于电器设备进行数字化处理和控制。

信号转换器的原理是基于电子元器件的工作原理来实现的。

例如,放大器利用电子管、晶体管等元件对信号进行放大;滤波器利用电容、电感等元件对信号进行滤波;模数转换器利用模拟电压与数字编码之间的关系进行转换。

第二讲 传感器的能量变换与信号变换

第二讲 传感器的能量变换与信号变换

传感器信号变换
模拟变换:传感器应用与信号变换有关的物 理定律或效应,将输入被测量(连续量)转 换成与之一一对应的输出量,或转换成高频 信号的幅值(或频率、相位)量。 数字变换:输出离散值(莫尔干涉条纹、激 光干涉测量、光电码盘、频率),抗干扰能 力强,方便计算机处理。

意大利佛罗伦萨
思考题
输 出
举例1:热电偶测温
T
热流 温差 电流
T0
热电偶
电压
温差×热流=热能;电流×电压=电功率
举例2:气体压力测量
r1
r1
膜片 V dV
r2Hale Waihona Puke r2R1R2
P
E
能量变换与误差
传感器从被测对象获取能量,对被测对象 的状态产生影响,导致误差。例如热电偶 测温。 传感器输出端的负载从传感器索取能量造 成误差。

传感器传递信息的Simpson公式
传感器是一种能量变换器 能量变换不是目的;变换效率非但不重要, 而且,为了不影响被测对象,要求传感器从 被测对象获得的能量越小越好。 Simpson公式(变换效率): =I0/Ii<1 I0:传感器输出信息;Ii:传感器输入信息

Measurand and energy transmation

传感器的输入与输出阻抗特性
输入特性:
输入示强变量 Zi= 输入示容变量
W
=
X2 X W = = 2 x x W
示强变量:Zi
示容变量:Zi
输出特性:
输出开路电压
Zo=
输出短路电流
传感器的能量类型
能量变换型:发电型或无源变换型,传感 器输出端的能量由被测对象提供的能量转 换而来。(热电偶、光电池、压电传感器) 能量控制型:参量型或有源型,其输出能 量由外加电源供给。(电阻式、电感式、 电容式、霍尔式、谐振式、某些光电式)

第二章能量变换与信号变换

第二章能量变换与信号变换
第二章
传感器能量变换与信号变换
信息与能量
第一节
一、信息一能量理论基础 信息和能量是紧密相关的。从信息的定义可知,信息 需用一定的能量或物质形式来表示其确定含义。在自然科 学范畴里,信息是客观世界中物质运动的内容, 例如物体受热、发生地震等。它有明确的、确定的含义。 但信息本身并非能量,或与能量没有直接的关系,又非物 质形态。因此,必须要用一定的能量或物质形式来表现这 个信息的确定含义。 物体受热这一信息,是通过温度上升、红外线辐射强 度加大等能量或体积膨胀、形态改变、,磁导率和电导率 变化等物质形式来表现的,检测其中任一量的变化量都可 用来判断这一信息。
第二节 被测量与能量变换
二、传感器能量变换 示容变量与示强变量组合之积是与某一 种能量相对应的。 例如:力与位移的积是功,力与速度的积 是功率,功和功率可以视为力学的能量; 压力与体积的乘积是气体力学的能量;温 度与熵的积是热能,温差与热流之积是热 功率;电压与电荷的乘积是电能,电压与 电流之积是电功率等。
第一节
信息与能量
(1)当被测对象的物理状态与某种形式的能量有关时,
从被测对象的状态所获得的信息中,便可确定传感器 得到的能量与信息的相互关系。例如:应用热电偶测 量温度,将热电偶与被测对象接触,这时热量便从被 测对象传向热电偶,直至热平衡,热电偶得到与被测 温度有关的热量并将它转换为电动势,通过测量电路, 最后显示出温度值。 (2)当被测对象的物理状态与某种形式的能量无关时, 为了测量,则需要对被测对象施加一定的能量,根据 其响应的情况来获得有关被测对象的信息。例如,采 用一般光电式传感器测量物体的位置,它是利用传感 器发出的光照射被测物体,根据被测物体的反射光量 的变化便可测出物体的位置。这时,传感器的受光能 量与发光能量之比便包含着位置的信息。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
示容变量:容纳多少或物质形态。

物理量
示强变量:作用程度。
示容变量举例:长度、面积、体积、位移、 速度、电荷量等与空间的分布成比例。 示强变量举例:力、压力、温度、电压等。


示容变量与示强变量组合之积对应于某种能 量;例如力与距离,电压与电荷。
示容变量 示容变量
输 入
示强 变量
传感器
示强 变量
传感器的信息流与能量流方向是否一致? 请给出实例说明。 结合热电偶测温,分析指出示强变量和示 容变量。 从能量的角度看,如果传感器的输入阻抗 低,适合检测示容变量;反之则适合检测 示强变量。请指出原因。

输 出
举例1:热电偶测温
T
热流 温差 电流
T0Leabharlann 热电偶电压温差×热流=热能;电流×电压=电功率
举例2:气体压力测量
r1
r1
膜片 V dV
r2
r2
R1
R2
P
E
能量变换与误差
传感器从被测对象获取能量,对被测对象 的状态产生影响,导致误差。例如热电偶 测温。 传感器输出端的负载从传感器索取能量造 成误差。
电阻传感器
Information & Energy

一、信息和能量密切相关:信息需用一定的能量或物质形 式来表示其确定含义
温度上升 红外辐射;体积膨胀;
电导率变化;磁导率变化;热电势;
接触电势;PN结热性 体积变形

信息流与能量流一致

绝对一致:力、压力、温度
++++++++++++
------------

传感器的输入与输出阻抗特性
输入特性:
输入示强变量 Zi= 输入示容变量
W
=
X2 X W = = 2 x x W
示强变量:Zi
示容变量:Zi
输出特性:
输出开路电压
Zo=
输出短路电流
传感器的能量类型
能量变换型:发电型或无源变换型,传感 器输出端的能量由被测对象提供的能量转 换而来。(热电偶、光电池、压电传感器) 能量控制型:参量型或有源型,其输出能 量由外加电源供给。(电阻式、电感式、 电容式、霍尔式、谐振式、某些光电式)
• 实质一致:V-I测温、雷达探测
传感器传递的信息与能量关系
被测对象的物理状态于某种形式的能量有 关,从被测对象的状态所获得的信息中, 可以确定传感器得到的能量与信息的相互 关系;例如热电偶测温。 被测对象的物理状态与能量无关。为了测 量,需对被测对象施加一定能量,根据其 响应情况获得被测对象的信息;例如光电、 超声波测距。

传感器信号变换
模拟变换:传感器应用与信号变换有关的物 理定律或效应,将输入被测量(连续量)转 换成与之一一对应的输出量,或转换成高频 信号的幅值(或频率、相位)量。 数字变换:输出离散值(莫尔干涉条纹、激 光干涉测量、光电码盘、频率),抗干扰能 力强,方便计算机处理。

意大利佛罗伦萨
思考题

传感器传递信息的Simpson公式
传感器是一种能量变换器 能量变换不是目的;变换效率非但不重要, 而且,为了不影响被测对象,要求传感器从 被测对象获得的能量越小越好。 Simpson公式(变换效率): =I0/Ii<1 I0:传感器输出信息;Ii:传感器输入信息

Measurand and energy transmation
