管道安装实用教程

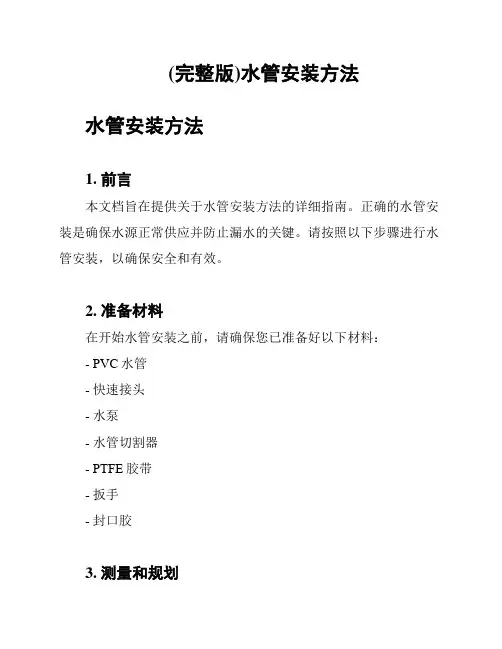

(完整版)水管安装方法
(完整版)水管安装方法水管安装方法1. 前言本文档旨在提供关于水管安装方法的详细指南。
正确的水管安装是确保水源正常供应并防止漏水的关键。
请按照以下步骤进行水管安装，以确保安全和有效。
2. 准备材料在开始水管安装之前，请确保您已准备好以下材料：- PVC水管- 快速接头- 水泵- 水管切割器- PTFE胶带- 扳手- 封口胶3. 测量和规划在安装水管之前，先测量并规划好您的水管布置。
确保水管能够顺利连接并不会受到任何物体的压迫或挤压。
建议在图纸上标注好水管布局。
4. 切割水管使用水管切割器将水管按照所需长度进行切割。
确保切割面平整，不会影响接头的密封性能。
5. 添加接头使用快速接头将切割好的水管连接在一起。
确保接头安装牢固并且没有漏水。
在连接之前，可以在接头螺纹上涂抹少量PTFE胶带，以增强密封性。
6. 安装水泵如果需要安装水泵，请将水泵连接到水源管道上。
确保水泵安装正确并且稳定。
7. 管道固定在水管安装完成后，使用管夹或固定夹将水管固定在墙壁或其他支撑上。
这样可以确保水管不会因外力或振动而移动或断裂。
8. 检查和测试在水管安装完成后，进行检查和测试。
打开水源，观察水流是否正常，同时检查是否有漏水现象。
如有问题，及时调整和修复。
9. 封口处理如果有未使用的水管出口，使用封口胶将其封闭，以防止污水或异物进入。
10. 清理和整理完成水管安装后，清理工作场地并整理好工具和材料。
确保安全妥善地处理剩余的材料和废弃物。
以上是水管安装的完整步骤和方法，希望本文档对您有所帮助。
如有任何疑问或需要进一步的说明，请随时与我们联系。
管道安装工艺方法
管道安装工艺方法步骤一：规划和设计在开始管道安装之前，需要进行充分的规划和设计工作。
这包括确定管道的布局和走向、选择合适的管材和配件，以及计算所需的施工材料和工具。
同时，还需要考虑到安全因素和环境要求，确保管道的可持续性和符合相关法律法规。
步骤二：准备工作在进行实际的管道安装前，需要进行一些准备工作。
这包括清理和平整施工现场，为管道安装提供必要的支撑和固定结构，检查和测试所需的管道材料和设备等。
同时，还需要准备好所需的施工工具和个人防护装备，以确保施工过程的安全性和高效性。
步骤三：管道安装在进行管道安装时，需要按照以下步骤进行：1. 安装管道支架：根据设计规定和要求，将管道支架按照正确的间距和高度进行安装。
确保支架稳固和平整，以支撑管道的重量和压力。
2. 切割和连接管材：根据管道布局和走向，使用适当的工具和方法切割管材，并使用合适的连接方法将管材连接起来。
确保管材切割平整和连接紧固，以避免漏水和泄露。
3. 安装配件和阀门：根据设计要求，安装所需的管道配件和阀门。
确保配件和阀门的选择和安装位置正确，并进行必要的密封和固定。
4. 进行测试和检查：在管道安装完成后，进行必要的测试和检查工作，以验证管道系统的完整性和性能。
这包括压力测试、泄露检查和阀门操作测试等。
步骤四：清理和验收在管道安装完成后，进行清理和验收工作。
清理施工现场，清除废弃物和多余材料。
进行管道系统的终验，确保符合设计要求和标准，以及法律法规的要求。
结论以上是一种典型的管道安装工艺方法，旨在提供一个简单的指导框架。
在实际施工中，应根据具体情况和要求进行调整和补充。
同时，在进行管道安装时，务必遵守相关法律法规和安全规定，确保施工质量和人员安全。
给排水管道安装方法
给排水管道安装方法1）、管道安装工艺：2）、预制加工：a、根据图纸和现场实际，测量尺寸，绘制草图。
b、用砂轮切割机或钢锯断管，断管要平齐，铣口外棱倒角15度。
c、将管道插入承口3/4深度，检查是否合适。
d、用棉布将承插口插净，进污用丙酮除掉。
e、用毛刷涂刷粘接剂，先涂承口，后涂插口。
f、用力将管道垂直插入承口，销作转动，找正方向。
g、粘接完毕后立即将溢出的粘接剂擦干净。
3）、干管安装：a、根据图纸要求预留洞或套管。
b、根据坐标、标高、坡度做好吊架、托架。
c、按粘接工艺依次进行安装。
d、用充气橡胶球封闭出口，做闭水试验，水位不下降为合格。
4）、立管安装：a、根据图纸要求预留洞或套管。
b、清理现场，搭操作平台。
c、清理伸缩节，将胶圈擦干净。
d、复查洞口，立管插入端做好插入长度标记。
e、涂肥皂液，将卡具卡在标记处。
f、先将预制好的立管上端伸入上洞口内，垂直用力插入至卡具底部。
g、找正、找平、检查尺寸是否合适，支架固定。
5）、支管安装：a、检查预留洞口及吊卡埋件是否合适。
b、清理现场，搭操作平台。
c、将预制好的支管初步水平吊起（预制可以是整体，也可以是分几段）。
d、按粘接工艺立管接口。
e、调整坡口，固定支架。
6）、管道支、吊架制安：a、管道支、吊架应预埋铁件或膨胀螺栓。
b、支、吊架要结构合理，间距符合设计要求和规范规定。
c、支、吊架与管子接触要严密。
d、大型管道的支、吊架应按图施工，不得自行设计。
e、双管以上的支、吊架应综合考虑。
f、吊架的吊杆要垂直，丝扣完整。
管道安装及连接方法
管道安装及连接方法1、管道安装可采用人工安装。
槽深不大时可由人工抬管入槽，槽深大于3m或管径大于400mm时，可用非金属绳索溜下槽，依次平稳放在砂砾基础管位上，严禁用金属绳索勾住两端口或将管材自槽边滚入槽内。
混和槽或支撑槽，可采用从槽一端集中下管，在槽底将管材运到位。
2、在一般情况下插口插入方面应与水流方向一致，由底点向高点依次安装。
3、调整管材长短可用手锯切割，断面应垂直平整，不应有损坏。
4、管道接头采用弹性密封圈柔性接头。
胶圈接口应遵守下列规定：连接前，应先检查胶圈是否配套完好。
确认胶圈安放位置及应插入承口的深度。
接口作业所用工具如下：手据、万能笔、量尺，棉纱、毛刷、润滑剂、挡板、撬棍、缆绳、塞尺。
5、接口作业时，应先将承口、插口的内外工作面用面纱清理干净，不得有泥土等杂物，并在承口工作面上涂润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。
6、插口插入承口时，可采用缆绳系住管材用手搬葫芦等提力工具安装。
严禁采用施工机械强行推顶管子插入承口。
7、根据天气情况。
应采取防止管漂浮的措施。
可先回填到管顶以上大于管径一倍的高度。
当管道安装完毕未还土而遭水泡时，应进行管线中心和管道高程复测及外观检查，如出现位移、漂浮、拔口现象，应返工处理。
8、冬季施工应采取防冻措施，不得使用冻硬的胶圈。
9、砼管道安装前应进行外观检查，发现裂缝，保护层脱，落空鼓，接口掉角等缺陷，应及时修补并鉴定合格后，方可使用。
10、管座分层浇注时，管座平基部分砼强度应大于5.0N/mm2，方可进行安装，管节安装前应将管内外清扫干净，安装时应使管节内底高程符合设计规定，调节管中心及高程时，必须垫稳，两侧设撑杠，不得滚动。
管中心，高程复检合格后应及时浇注砼。
管座基砼模板可一次或两次支设，及时清理模内沉渣异物，核实模板尺寸。
浇注砼时应按有关规定留砼试块。
管口间的纵向间隙应符合规定。
11、钢丝网水泥砂浆及水泥浆抹带接口应符合下列规定：A抹带前应将管口的外壁凿毛、洗净，分两层抹成。
管道安装方法
管道安装方法1. 规划和设计：在进行管道安装之前，需要进行规划和设计工作。
这包括确定管道的路径、长度和直径，以及选择适当的材料和设备。
规划和设计：在进行管道安装之前，需要进行规划和设计工作。
这包括确定管道的路径、长度和直径，以及选择适当的材料和设备。
2. 土建准备：在进行管道安装之前，需要进行土建准备工作。
这包括清理和平整安装区域，打好基础，并确保工作区域安全。
土建准备：在进行管道安装之前，需要进行土建准备工作。
这包括清理和平整安装区域，打好基础，并确保工作区域安全。
3. 管道铺设：在进行管道铺设之前，需要将管道材料切割成合适的长度。
然后，根据设计要求，将管道按照正确的路径和坡度进行铺设。
管道铺设：在进行管道铺设之前，需要将管道材料切割成合适的长度。
然后，根据设计要求，将管道按照正确的路径和坡度进行铺设。
4. 连接和固定：在进行管道连接之前，需要确保管道端部清洁，并使用适当的连接件进行连接。
连接完成后，需要固定管道，以防止移动或泄漏。
连接和固定：在进行管道连接之前，需要确保管道端部清洁，并使用适当的连接件进行连接。
连接完成后，需要固定管道，以防止移动或泄漏。
5. 测试和调试：在完成管道安装后，需要进行测试和调试工作，以确保管道的正常运行。
这包括进行压力测试和泄漏检查，以及调整管道系统的各个部分。
测试和调试：在完成管道安装后，需要进行测试和调试工作，以确保管道的正常运行。
这包括进行压力测试和泄漏检查，以及调整管道系统的各个部分。
6. 清洗和保养：在安装完成后，定期清洗和保养管道是很重要的。
这可以防止堵塞和腐蚀，并延长管道的使用寿命。
清洗和保养：在安装完成后，定期清洗和保养管道是很重要的。
这可以防止堵塞和腐蚀，并延长管道的使用寿命。
以上是管道安装的一般方法和步骤。
根据具体情况，还可能有其他需要考虑的因素。
务必按照适当的安装方法和要求进行操作，以确保管道的安全和可靠运行。
给排水管道安装技术流程
给排水管道安装技术流程一、工程前准备在进行给排水管道安装之前，我们需要做一些工程前的准备工作，以确保后续的安装顺利进行。
1.1 打样布置根据设计图纸，在施工现场进行打样布置，确定各个排水管道的位置和走向，并预留出相应的空间。
1.2 材料准备准备好所需的管道材料，包括PVC管道、铸铁管道、PE管道等，以及必要的配件如接头、弯头、三通等。
1.3 设备准备准备好安装所需的设备和工具，如切割机、焊接机、螺丝刀等，以备安装过程使用。
二、管道安装2.1 施工现场清理在正式进行管道安装之前，先清理施工现场，确保地面平整，并清除障碍物，为后续施工创造良好的条件。
2.2 排水管道安装按照设计图纸要求，先进行主干管道的安装。
根据管道类型的不同，采用相应的安装方式，如铸铁管道可采用螺母联接，PVC管道可采用胶接等。
2.3 分支管道安装安装完主干管道后，根据设计要求，进行分支管道的安装。
根据分支管道的数量和位置，选择合适的连接方式，如焊接或螺纹连接等。
2.4 排水口安装在适当的位置安装排水口，根据设计图纸确定排水口的数量和走向。
安装后应进行密封处理，以确保排水口的正常使用。
2.5 管道固定管道安装完成后，需要进行固定，以确保管道稳定牢固。
根据管道材料的特点，选择合适的固定方式，如扣件固定、支架支撑等。
三、管道测试为了确保安装的排水管道的质量和稳定性，需要进行管道测试，以验证其功能和密封性。
3.1 水密性测试关闭所有的排水口和堵头，向管道内注入一定压力的水，观察一段时间后，如果没有明显的漏水现象，则证明管道具有良好的水密性。
3.2 通水测试打开排水口和堵头，使水通过排水管道流动，观察水流是否顺畅，检查有无堵塞情况。
3.3 流量测试通过测量一定时间内的排水量，判断管道的流量是否符合设计要求。
四、系统验收在完成管道安装和测试后，进行系统的验收，以确保整个给排水系统的正常运行。
4.1 视觉检查对整个给排水系统进行视觉检查，查看各个部位是否安装正确、紧固牢固，并检查有无漏水、渗水等情况。
一般管道安装施工工艺及方法
一般管道安装施工工艺及方法1.前期准备工作：-确定管道安装的位置和路径，绘制出管道布置图。
-清理安装区域，移除杂物和障碍物。
-准备所需的安装工具和材料。
2.安装管道支架：-根据管道布置图确定管道支架的位置。
-安装支架，确保其牢固稳定。
3.管道定位和标高测量：-在安装区域标注出管道的位置和高度。
-使用测量仪器进行管道标高测量。
4.制作管道管件：-根据管道布置图和测量结果，进行管道管件的切割和连接。
-确保管件的尺寸和连接方式正确无误。
5.管道吊装：-使用吊车或起重机将管道吊装到支架上。
-使用合适的吊具，确保管道安全平稳地吊装到位。
6.管道焊接：-根据管道材质和连接方式的要求，进行管道的焊接。
-使用合适的焊接设备和焊接材料，确保焊接质量。
7.管道连接：-根据管道布置图和管道管件制作图，进行管道的连接。
-使用合适的接头和密封材料，确保管道连接牢固密封。
8.管道测试：-完成管道安装后，进行管道的压力测试和泄漏测试。
-使用合适的测试设备和方法，确保管道符合安全要求。
9.管道支、吊架调整：-根据实际情况，调整管道支、吊架的位置和高度。
-确保管道的支撑和吊装稳定可靠。
10.管道保护和绝缘：-在管道安装完成后，进行管道的保护和绝缘处理。
-使用合适的保护层和绝缘材料，确保管道的耐久性和安全性。
11.管道清理和验收：-完成管道安装后，进行管道的清理工作。
-检查管道安装的质量和工艺要求，进行验收。
以上是一般管道安装施工的工艺及方法，根据具体的管道类型和要求，可能会有所差异。
在施工过程中，应严格按照相关的标准和规范进行操作，确保管道安装质量和安全性。
管道详细流程安装方案
管道详细流程安装方案1. 简介本文档旨在提供管道详细流程安装方案的实施指导。
通过这个方案，您可以了解到管道安装的步骤、原则和注意事项，以保证安装过程的顺利进行。
2. 安装前的准备工作在进行管道安装前，需要做好以下准备工作：- 确定管道安装的位置和路径- 编制详细的安装图纸和施工方案- 准备所需的材料和工具- 确保施工现场满足相关安全要求3. 管道安装步骤以下是管道安装的基本步骤：1. 清理施工现场：清除施工路径上的障碍物和杂物，使其保持干净整洁。
2. 变更和连接管道：根据安装图纸和施工方案，逐步进行管道的连接和变更。
3. 安装管道支架：根据需要，安装管道支架，使其稳固并适应预期的负载。
4. 进行弯管和剪管：根据需要，将管道进行弯曲或剪切，以适应安装环境和布局要求。
5. 进行管道的固定和支撑：使用合适的固定和支撑装置，确保管道的稳定性和安全性。
6. 进行管道的测试和检查：在管道安装完成后，进行必要的测试和检查，以确保其质量和功能性。
7. 完成安装：确认管道安装符合要求后，完成最后的步骤，如涂漆、清洁等。
4. 安装原则和注意事项在管道安装过程中，需要特别注意以下原则和注意事项：- 根据设计要求和现场实际情况，选择合适的管道材料和规格。
- 确保管道连接牢固可靠，防止漏水和渗漏等问题的发生。
- 按照正确的施工顺序进行装配和安装，避免后续工序的影响。
- 遵守相关安全规范，保证施工现场安全，并使用个人防护设备。
- 通过合适的测试和检查，确保管道安装质量和功能性。
- 完成安装后，及时清理施工现场，保持整洁并进行必要的维护和保养。
以上是管道详细流程安装方案的基本内容和要点，希望能对您的工作有所帮助。
如有任何疑问，请随时与我们联系。
谢谢！。
管道安装方法
管道安装方法
1、对口
（1）清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。
（2）清理胶圈：将胶圈上的粘接物清擦干净，均匀涂抹非油质润滑剂。
（3）承口上套胶圈：密封胶圈应平顺、无扭曲。
安管时，胶圈应均匀移动到位，放松外力后，回弹不得大于10mm，把胶圈弯成心形或花形（大口径）装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。
橡胶圈就位后应位于承插口工作面上。
2、顶装接口
（1）顶装接口时，应在已安装稳固的管子上拴住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和倒链连好绷紧对正，两侧同步拉倒链，将插口拉入已套好胶圈的承口中。
注意随时校正胶圈位置和状况。
（2）安装时，顶、拉速度应缓慢，并应有专人查胶圈移入情况，如发现移入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达到承插口的预定位置。
（3）管道安装应特别注意密封胶圈，不得出现“麻花”、“闷鼻”、“凹兜”、“跳井”、“外露”等现象。
（4）检查中线、高程：每一管节安装完成后，应校对管体的轴
线位置与高程，符合设计要求后，即可进行管体轴向锁定和两侧固定。
（5）用探尺检查胶圈位置：检查插口推入承口的位置是否符合要求，用探尺伸入承插口间隙中检查胶圈位置是否正确。
（6）锁管：铺管后为防止前几节管子的管口移动，可用钢丝绳和倒链锁在后面的管子上。
建筑给排水管道安装安全操作手册
建筑给排水管道安装安全操作手册一、前言建筑给排水管道安装是建筑施工中的重要环节，其质量和安全性直接关系到建筑物的正常使用和居民的生活质量。
为了确保给排水管道安装工作的安全、高效进行，特制定本操作手册。
二、施工前准备（一）技术准备1、施工人员应熟悉施工图纸，了解给排水系统的设计要求和施工规范。
2、制定详细的施工方案，明确施工流程和质量控制要点。
（二）材料准备1、选用符合国家标准的给排水管材、管件和阀门等材料，检查其质量和规格是否符合要求。
2、准备好所需的工具和设备，如电焊机、切割机、套丝机等，并确保其性能良好。
（三）现场准备1、清理施工现场，确保施工区域畅通无阻。
2、设置必要的安全警示标志，防止无关人员进入施工区域。
三、管道安装流程（一）给水管道安装1、测量放线根据设计图纸，在施工现场进行测量放线，确定管道的走向和位置。
2、支架安装按照设计要求安装管道支架，支架间距应符合规范要求，确保管道安装牢固。
3、管道连接（1）钢管连接可采用焊接、螺纹连接或法兰连接等方式。
焊接时应保证焊缝质量，螺纹连接时应注意螺纹的密封性能，法兰连接时应保证法兰的平行度和密封垫的质量。
（2）塑料管连接可采用热熔连接、电熔连接或粘接等方式。
连接时应按照操作规程进行，确保连接牢固、密封良好。
4、管道试压管道安装完毕后，应进行水压试验，试验压力应符合设计要求。
试验过程中，应仔细检查管道有无渗漏现象，如有问题应及时处理。
5、管道冲洗试压合格后，应对管道进行冲洗，直至排出的水清澈无杂质为止。
（二）排水管道安装1、测量放线同给水管道安装。
2、管道支架安装排水管道支架间距应根据管道材质和管径大小确定，一般间距不大于 2 米。
3、管道连接（1）排水铸铁管可采用承插连接或法兰连接，连接时应使用密封材料，确保密封性能。
（2）排水塑料管可采用粘接或橡胶圈密封连接。
4、通球试验排水管道安装完毕后，应进行通球试验，通球直径不小于排水管道管径的 2/3，通球率应达到 100%。
管道安装方法
管道安装方法管道安装按照先地下、后地上，先干管、后支管的原则进行。
1.安装准备认真熟悉图纸，对施工人员进行技术交底，组织施工人员学习相应的施工工艺标准及规范，为安装工作做好准备。
2.预制加工按设计图纸画出管路分路、管径、变径、预留管口、阀门及其它附件位置等的施工草图，在实际安装位置作好标记，按分段量出管道实际尺寸，按此进行预制加工。
3.干管安装a.给水干管安装：安装时一般从总进入口开始操作。
安装前清扫管膛，安装后找直找正，复核甩口位置、方向及变径无误。
b.污水干管安装：铸铁管的干管在安装前应清扫管膛，将承口内侧插口外侧端头的沥青除掉，承口朝来水方向顺序排列，联接的对口间隙应不小于3mm。
找平找直后，将管道固定。
管道拐弯或始端处应支撑顶牢，防止捻口时轴向移动，所有管口随时封堵好。
c.采暖干管安装：管道的穿墙处应按设计要求加好套管及固定支架，调整好坡度，翻身处高点要有放风、低点要有泄水装置。
4.立管安装：管井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。
立管安装后吊直找正，用卡件固定。
支管的甩口应加好临时丝堵。
支管的位置标高应符合设计要求及施工验收规范。
5.支管安装1）给排水支管安装：将预制好的支管从立管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定预留口高度、位置是否正确，找平找正后栽支管卡架，去掉临时固定卡，上好临时封堵。
给水PP-R管安装时不应有轴向扭曲，与其他金属管道平行敷设时，净距离不小于100mm。
不得采用丝扣或法兰连接。
2）采暖支管直埋：预留管槽深度不小于De+10mm，管槽宽度200mm,管道试压合格后，管槽用水泥珍珠岩填补密实。
安装时不应有轴向扭曲，与其他金属管道平行敷设时，净距离不小于100mm。
不得采用丝扣或法兰连接。
管道试压必须在面层浇筑或封堵前进行，达到试压要求后，土建方可继续施工。
管道安装施工工法
管道安装施工工法管道安装是一项复杂而重要的工程任务，涉及到各种类型的管道，如给排水管道、燃气管道、热力管道等。
其施工质量直接关系到系统的运行效率、安全性和使用寿命。
下面将详细介绍管道安装的施工工法。
一、施工准备在进行管道安装之前，需要进行充分的施工准备工作。
1、技术准备熟悉施工图纸，了解管道的走向、管径、标高、连接方式等技术要求。
编制施工方案，明确施工流程、质量控制要点、安全措施等。
对施工人员进行技术交底，确保其掌握施工要点和技术要求。
2、材料准备根据施工图纸和材料清单，采购符合要求的管道、管件、阀门、密封材料等。
对材料进行检验，确保其质量合格，规格、型号符合设计要求。
妥善存放材料，防止其受到损坏、锈蚀或变形。
3、施工机具准备准备好所需的施工机具，如电焊机、切割机、套丝机、起重机等。
对施工机具进行检查和调试，确保其性能良好，能够正常运行。
4、现场准备清理施工现场，拆除障碍物，确保施工场地平整、畅通。
设置临时施工用水、用电设施，满足施工需求。
二、管道预制为了提高施工效率和质量，在施工现场条件允许的情况下，可以对管道进行预制。
1、管道切割根据设计要求和实际尺寸，使用切割机或锯床对管道进行切割。
切割后的管口应平整、无毛刺，并进行倒角处理。
2、管道套丝对于需要螺纹连接的管道，使用套丝机进行套丝。
套丝的质量应符合标准要求，螺纹应规整、无断丝。
3、管件加工根据设计要求，对管件进行加工，如弯头、三通等。
加工后的管件应尺寸准确、表面光滑。
4、管道焊接对于需要焊接的管道，进行坡口加工和焊接。
焊接工艺应符合相关标准和规范的要求，焊接质量应经过检验合格。
三、管道安装1、支吊架安装根据设计要求和规范规定，安装管道支吊架。
支吊架的位置应准确，安装应牢固，能够承受管道的重量和运行时的作用力。
2、管道连接管道连接方式主要有螺纹连接、法兰连接、焊接连接、承插连接等。
螺纹连接时，应确保螺纹拧紧，密封材料填充密实。
法兰连接时，应保证法兰面平行、对中，螺栓拧紧均匀。
管道安装步骤
管道安装步骤管道的安装是建筑工程中重要的一环，它关系到工程质量和施工进度。
正确的管道安装步骤可以确保管道系统的可靠性和安全性。
本文将介绍一般工程中常用的管道安装步骤，以供参考。
1. 前期准备在进行管道安装之前，需要进行充分的前期准备工作。
包括对工程图纸和设计要求进行仔细研究，了解管道的材质、尺寸和连接方式等。
还需要根据实际情况准备好所需的材料和工具，并制定详细的施工方案和安全措施。
2. 管道定位根据设计图纸上的标注和要求，确定管道的准确位置和线路走向。
在地面上标好管道的位置和长度，并采用测量工具进行准确测量。
根据测量结果，使用标志物（如钉子或喷漆）将管道的位置标示出来，以便施工时参考。
3. 掘槽和穿越根据管道的线路走向，使用挖掘机进行土方开挖，确保槽底平整、宽度适当，并符合设计要求。
在穿越路段，如有需要，需要进行特殊处理，如使用隧道或挖掘穿越道。
4. 管道制作和预装根据设计要求，进行管道的制造和预装工作，主要包括切割、弯曲、翻边、焊接等。
在预装过程中，需要检查管道的尺寸、壁厚和几何形状，并进行必要的矫正。
在预装完成后，应进行严格的检验，确保预装管道的质量和准确性。
5. 管道安装将预装的管道安装至掘槽中，根据设计要求进行连接。
安装时需要注意管道的位置和高度，确保管道与设备和支架之间的间隙符合要求。
管道的连接方式有多种，如焊接、螺纹连接、承插连接等，根据具体情况选择合适的连接方式。
6. 管道支撑和固定安装完成后，需要对管道进行支撑和固定，以确保管道的稳定性和安全性。
支撑手段有多种，可以使用支架、吊杆、悬挂耳和支吊架等。
支撑点的位置和数量应按照设计规定进行设置，并注意支撑点的间隔和均匀分布。
7. 管道测试和验收安装完成后，必须进行管道的测试和验收工作。
测试的目的是检查管道系统的密封性和承压性能，常用的测试方法包括水压试验和气压试验。
验收的目的是确保管道系统满足设计要求和施工标准，包括管道的质量、尺寸和连接等。
管路安装流程
管路安装流程
管路安装流程
一、准备工作
1.检查和准备安装场地：根据管路安装工程的土木工程规范和施工组织设计图，检查安装场地，准备安装场地，主要目的是为了安装管路提供优良的安装条件。
2.检查管路的准备工作：主要检查管路的外观质量，尺寸，表面状况，安装配件的质量等，并进行管路的吊装准备。
二、管路安装
1.锚固安装：根据设计图安装锚固配件，并将其固定在建筑物的支撑结构上。
2.管路安装：根据设计图、施工组织设计，将管路安装在锚固件上，并安装安全结构，以确保管路的安全可靠性。
3.管路连接安装：在管路安装完成后，根据设计图进行管路连接安装，并安装安全结构，以确保管路连接的安全性。
4.密封件安装：将密封件安装在管路的接口处，以防止水渗漏。
三、质量检查
1.进行安装现场检查，确保安装的管路外观和安装质量符合图纸要求。
2.进行水压试验，确保各段管路接口密封质量，以及水泵的输出能力。
四、安装后维护
1.安装后应及时清理现场，防止水泥等杂物对管路形成腐蚀。
2.定期进行安装质量检查，及时发现问题，及时采取防范措施。
管道安装实训工艺流程
管道安装实训工艺流程
要学管道安装，按照这个简单的流程走就行了：
设计阶段
首先，确定一下要用什么材料、多大尺寸的管道，还有它们怎么布置。
准备工作
准备好要用的管道材料、法兰、阀门这些东西，还要检查看它们都好不好。
地基处理
把施工的地方弄得平平整整、结结实实的，这样管道才能稳稳当当地安装上去。
这包括把杂物清理掉、把地基夯实。
管道敷设
在地基上把管道铺好。
要注意这么几件事：
•把管道固定好，别让它晃悠。
•对准位置，让管道的连接和安装都对得上。
•用法兰、螺纹这些方式把管道连起来，确保它们连得紧、不漏水。
焊接和试压
管道连好了，接下来进行焊接和试压。
焊接让管道连接得更结实，试压是看看焊接的地方会不会漏水。
试压时要注意：
•确保管道不漏水。
•控制试压的压力和时间，别把管道给弄破了。
•试压过程中的情况要记录下来。
这就是管道安装实训的基本流程了。
具体的流程可能会因为项目的不同和实际情况的变化而有所调整。
管道安装施工方法的技巧与要点
管道安装施工方法的技巧与要点管道安装是各类建筑工程中至关重要的一环，它涉及到给予建筑物正常运作所需的水、气、电等供应系统。
正确的管道安装施工方法可以确保系统的正常运行，提高工程质量，延长使用寿命。
本文将重点介绍管道安装施工的技巧与要点。
一、施工前的准备工作在进行管道安装施工之前，应该做好充分的准备工作。
首先，需要对施工区域进行认真的测量和勘察，了解现场的地形地貌、管道走向和周围环境等情况，为后续的施工提供准确的数据。
其次，要根据设计图纸和建筑规划进行管道材料的选择，确保其符合工程要求和标准。
二、管道材料的选择与准备管道安装需要根据具体工程需求选择合适的管材、管件和附件等。
选择管道材料时，要根据不同的介质和工作环境考虑其耐压、抗腐蚀性能和使用寿命等因素。
准备材料时，应注意对材料进行验收，确保其质量合格，并做好材料的分类、统计和标识工作，以便后续的安装施工。
三、管道布置与安装1. 管道布置在进行管道布置时，要根据设计图纸和施工现场的实际情况，合理规划管道的走向和布置方式。
要注意避开其他设备和建筑物，确保管道的通畅和不发生冲突。
布置管道时，需标明管道的走向和管道的直径，以便后续的管道安装工作。
2. 管道安装在进行管道安装时，要严格按照设计图纸和相关的施工标准进行施工。
首先，应按照预先规定的顺序和方法进行管道的组装和连接。
连接方法可以采用焊接、螺纹连接、承插连接等不同方式，要根据具体情况选择合适的连接方式。
其次，在施工过程中要注意对管道的垂直度、水平度和位置的控制，以确保管道的准确安装。
最后，安装完毕后要对管道进行检查和试压，确保其密封性和安全性。
四、施工中的质量控制管道安装施工的质量控制至关重要。
在施工过程中，应设置质量监控点和质量检查点，及时发现和纠正施工过程中的质量问题。
对于重点部位和关键节点，要进行特殊的施工措施和加固措施，确保其安全可靠。
施工过程中还要做好施工记录和材料使用记录，以便日后的施工质量评定和维护管理。
管道安装要点操作方法
管道安装要点操作方法
管道安装是比较复杂的过程，需要注意许多要点。
以下是管道安装的一些操作方法。
1. 检查管道是否符合规格和标准，确保管道能够承受安装后的压力。
2. 测量管道的长度和直径，以确保管道的尺寸和图纸设计一致，并且能够满足要求。
3. 清理管道和接头，确保管道内部没有杂物和油污等。
4. 确定管道的支撑系统和安装方式，以确保管道能够安全支撑并维持稳定。
5. 安装管道中的法兰和支架等配件时，应根据管道图纸进行正确的安装。
6. 使用合适的工具和技术，如丝扣接头和焊接等技术，以确保管道连接牢固和密封。
7. 在管道安装完毕后进行检查和测试，以确保管道符合规格和标准要求并且不泄漏。
8. 在安装完成后，对管道进行保养和维护，保持管道良好的状态。
总之，管道安装是一项需要注意许多细节的复杂过程。
为了确保安装质量，需要熟知基本的操作方法和要点，并且严格遵循相关的规格和标准。
钢管安装工法
钢管安装工法
钢管安装是一项重要的工程任务，需要遵循一定的工法来确保
安装的质量和安全性。
以下是一些钢管安装的基本步骤和注意事项：
1. 测量和准备：在开始安装之前，首先需要进行现场测量，确
定钢管的长度和准确位置。
然后，确保安装区域没有障碍物，并做
好清理工作，以便铺设钢管。
2. 准备工具和材料：确保安装所需的工具和材料已准备齐全。
这可能包括吊装设备、钢管连接件、螺栓、螺母、垫圈等。
3. 钢管铺设：根据测量结果和设计要求，在安装区域铺设钢管。
确保钢管与地面或支撑结构之间有适当的间隙和支撑，并使用吊装
设备或其他适当的工具将钢管定位在正确的位置。
4. 连接钢管：根据设计要求和使用的连接方式，连接钢管。
这
可能涉及使用螺栓、螺母和垫圈进行连接，或者通过焊接等方法进
行连接。
确保连接牢固，以确保钢管的稳定性和完整性。
5. 测试和调整：在安装完成后，进行必要的测试和调整。
这可能包括检查钢管连接处的紧固度和稳定性，以及钢管的垂直度和水平度。
如果需要，进行必要的调整，以确保钢管安装符合要求。
总之，钢管安装需要认真测量、准备工具和材料、铺设钢管、连接钢管和进行测试和调整。
遵循这些基本步骤和注意事项可以确保钢管安装的质量和安全性。
管道安装及敷设方法
管道安装及敷设方法1、基础及管座施工测量中心轴线，标高，并放出基础边线。
在沟底设置水平小木桩，桩顶标高为管道平基混凝土面的标高。
垫层应先将砂拌匀然后铺设，铺筑垫层时应边铺边检平，并用平板振动器在垫层面上予以振动压实。
2、管道的敷设管材敷设前检查管材及配件的规格及外观质量，确保管道的排列顺序，保证管道端口堵头密封无脱落，管道应由人工递送放入管沟，禁止翻滚入沟或用绳索串心吊放。
管道的切割可用专用切割工具，根据管径大小选用不同规格截管刀。
管道接口端面应平直，无毛刺。
接管口处涂刷专用胶水后，应找正方向即管材有标志一面在同一方向，然后对插入接头挤压固定。
接续中应防止杂质杂务进入管内。
管道接续时管内及接口处应保持清洁，无尘砂、水迹及油污。
若装配后管道发生移位、漂浮、内有异物等情况，及时纠正返工处理。
管道布放后，应尽快连接密封。
管道不能及时连接时，应在接头一定范围内不回填，以免影响接头的安装，对引入手孔的管道应用堵头密封。
3、闭水(水压实验)当管道安装接口及检查井都分段完成，接口砂浆强度达到设计70%以后，根据设计要求，分段进行闭水实验。
闭水试验(水压试验)在管道灌满水后24小时进行，试磅时间不得小于设计要求。
磅水水头高度为管内顶(窨井筒)水平面。
4、管道冲洗待管道消毒后，即可进行冲洗。
冲洗水的流速不低于0.7米/秒，否则不易把管内杂物冲掉，或造成冲洗水量过多。
应事先认真拟定冲洗方案，并调整管网压力。
在冲洗过程中，严格监视水压变化情况，冲洗前应对排水口状况仔细检查，下水道或河流能否排泄正常冲洗的水量，冲洗水流是否会影响下水渠等的安全，在冲洗过程中应设专人安全监护。
5、管道土方回填由于管线工程完成后即进行土方回填工程施工，所以回填质量是把握整体工程质量的关键，是施工的重点。
管线结构验收合格后方可进行回填施工，且回填尽可能与沟槽开挖施工形成流水作业。
（1）为了保证回填土的质量，在现场办公区设土工试验室，以便随时掌握回填土的含水量及压实密实度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 管道器材选择
应按低压（低温）侧阀门关闭时考虑管道等级划分的界限，以确保管道器材材质可靠。
不可以可以
应按切断调节阀后划分管道等级。
不可以可以
高低温临氢管道相接，应以关闭阀门时划分管道等级，选择材质。
不可以可以
蒸汽、氮气等吹扫的合金钢管线，为安全和节约应按下图划分材质选定界限。
不可以可以
氮气或惰性气体吹扫管线宜从顶部引出。
管道等级划分可以第一道阀门为界。
不可以可以
在运转中须经常限制流量或压差的地方设阀不如用孔板好。
(控制下油流量或压力一定值的情况下)
截止阀调节流量较困难，易选用针形阀。
截止阀全开时阻力很大。
全开时希望阻力很小的管道应采用闸阀、球阀、蝶阀等直流阀。
1. 操作压力：
≥≥DN400
≥≥DN200
≥≥DN100
应设旁通阀（用电动阀不限），否则开关困难。
要求静密封处绝对不得泄露的应选择承插焊或对焊连接的阀门。
1.0.11 在必须焊后热处理的管线上，不得安装承插焊阀门。
否则在热处理时，因阀门
无法拆下会使阀门内件变形，填料、垫片烧坏。
1.0.12 对夹式蝶阀，应有一对法兰对夹，其双头螺栓长度应为两块法兰和一个蝶阀、
两块垫片再加上两个螺母和每端留出1～2扣之和。
1.0.13 、PN 法兰阀，若直接与设备嘴子相接时，由于阀门法兰是凹面，所以应要求
设备管嘴法兰为对焊凸面法兰。
由于煨弯管的壁厚减薄量往往大于20%，所以必须用加厚管（20%）煨管。
无缝弯头和
直管等壁厚（即SCH）相同。
不可以可以
小于或等于DN80净化空气管为镀锌钢管，应该用双头管箍连接，不宜采用焊接。
焊制弯管，可由直管切割“焊片”，在将“焊片”一反一正地焊接而成。
例如：由一段“焊片”组成90o弯头时，α=45 o；由两段“焊片”组成90o弯头时，α=30 o；由三段“焊片”组成90o弯头时，α= o。
奥氏体钢管、不锈钢管与碳钢管连接，不宜采用焊接，宜采用法兰，以防止因金属电位不同而产生腐蚀。
螺纹连接的阀门、管件，应用锥管螺纹，防止泄露。
不能除掉焊渣的细管，应采用承插焊连接。
为定位和防止松散，一般不使用基本形缠绕垫片。
不可以可以
在设计压力等级大于或等于的管道时，要注意安全阀出口法兰的压力等级。
例如：
2 一般管道的设计
2.0.1直径较大、较重的管道宜布置在靠近管架柱处，腐蚀性介质管道不宜布置在管
架的上层。
轻烃类管道不应布置在高温管道上方。
长距离的公用工程管道在上层。
除氢氟酸或含氢氟酸的烃类管道放空阀必须在出口侧外，其它介质宜布置在入口侧。
*支架与放空阀之间的距离应考虑旋转阀门时手轮不与支架相碰。
不可以可以
有腐蚀性介质或高凝点介质调节阀的旁路和阀，必须水平安装，防止积液。
路过或敷设在管廊（管桥）上的两设备间的连接管道，应“步步低”或“步
步高”，不得出现中间低的U形，以免积液。
并排管道上的阀门宜错开布置。
这样，可适当减少管间距并便于检修。
氮气吹扫或蒸汽吹扫，应靠近工艺工艺管道切断阀，吹扫介质的切断阀应靠近工艺管道，且在水平管上安装。
不应在应力或位移量较大处连接支管。
不可以可以
管道应集中敷设，不得任意、杂乱无章。
不可以可以
悬臂状架空管道，如没有支撑，可能成为振动的原因，不得设计成自由悬臂状。
不可以可以
产生凝液的较长距离的水平管道，应稍有坡度，i=～，并在低点排凝。
法兰连接的管道，不得过于靠近墙壁，否则不易禁固法兰螺栓。
不可以可以
管道高度不得妨碍人的通行，最小净空，不能让人弯腰通过。
避免让人跨过管道，必要时应设置踏步。
不可以可以
腐蚀性介质管道的阀门、法兰或螺纹管件不得敷设在操作通道的上方，以免泄露时伤人。
真空管的合流管应在同一方向合流。
如有两个支管的真空管合流应交替布置。
不可以可以
放凝阀应设在根部，为防止堵塞。
其最小管径为DN20。
不可以可以
使用异径管（大小头）时应能排净凝液。
扫线蒸汽的放凝（检查）阀后接放空管引至地面上，否则在放凝时易发生烫伤。
不可以可以
为便于及时发现和判断泄露，A、B工艺管道应分别连接蒸汽吹扫线。
不可以可以
允许直接排向大气的安全放空系统自成体系，不得使用一根总管放空，以防止安全阀后形成额外背压，甚至积液，致使超压也不能c启跳。
油品采样冷却器，为避免油品漏进冷却水中，应设置敞开式冷却器，且自流排水。
不可以可以
凝点较高或有腐蚀介质的管道，不得有死角以免凝固或腐蚀。
不可以可以
泵出口采样管道，应确保使用任何一台泵时均能采出有代表性的试样。
采样点应设在主管上且在分支之前，不得在死角处采样，以确保采出的样品是当时有代表性的；更不应在水平管道底部，以防铁锈或其它异物堵塞采样阀。
不可以可以
分支管不应先变径后分支。
以任何角度（45 o、90o或其它角度）与主管相交的管道，如主管上不使用三通管件者，分支管上的弯头不得直接与主管相接，应在主管上焊接50～200mm长短
管，再与弯头相接。
并排敷设的水平管道，如有变径应使用偏心大小头，以保持管底标高一致和不积液。
在热影响区不宜进行二次焊接，两焊缝相距一般为一个DN，但不小于50～200mm。
不可以可以
对焊法兰应直接与管道相接，不需焊接短管。
在弯管处应尽量避免焊接支管，即使焊接放凝（空）点，此处也不是最低（高）点。
管底放凝短管应尽量短而直，以免堵塞。
放凝阀下端应有丝堵或盲板，相。
不可以可以
U形补偿器的臂宽B值一般不宜小于2m。
这类管系两侧必须有固定支架和导向支架。
导向支架距U形臂的距离L应为30～40DN。
带U形补偿器的管系，最热和最大管径应放在外侧，低温和小径管应放在内侧。
由于大口径管系的U形补偿器变形力较大，所以不能单以吸收量△值确定A、B尺寸。
还应按既能吸收△又能使Px较小的方法确定A、B尺寸。
振动管系上的支管，或支管处位移量较大，或支管管径小于主管径三级又不能采用加强管嘴（*含O-let和Boss）者，应焊接斜撑，以防疲劳断裂。
*O-let指高压管嘴；Boss指加强管嘴。
不可以可以
小管与设备或管道焊接，应在根部补强，防止因振动导致根部破损。
支架应保证在阀门拆卸时仍可支撑管道重量。
为防止夏季表面结露滴水，室内水管应予以隔热。
不锈钢管的保温托板也仍是不锈钢的，不得使用碳素钢，防止电位腐蚀。
2.0.42 接至火炬总管的低压可燃气体管道应顺流斜接，以减少压力降。
任何介质管道，不论在任何场所都不应有“盲肠”管段，以免管内介质冻结、凝固、局部腐蚀及吹扫不净等。
不可以可以
在管廊两侧应避免在照明配电箱（或动力配电箱）前设置调节阀或其它阀组。
*1 推荐的位置 *2 也可以的位置
不可以可以加氢精制装置的混氢点必须从上进入，避免油串入氢管道。
