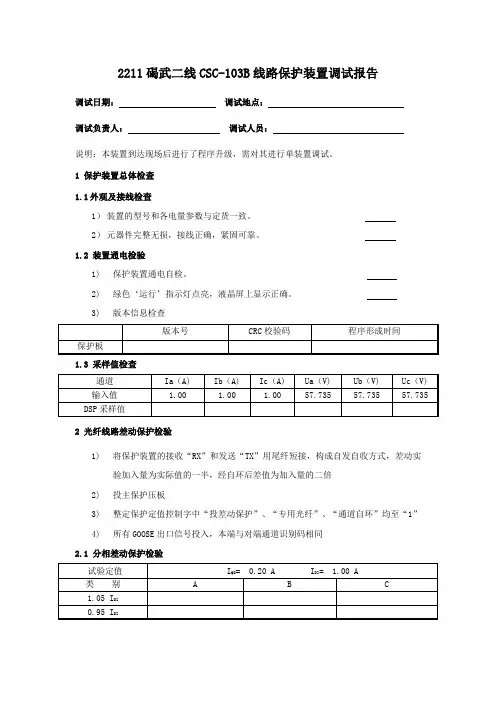

2211碣武二线CSC-103B线路保护装置调试报告调试日期:调试地点:调试负责人:调试人员:说明:本装置到达现场后进行了程序升级,需对其进行单装置调试。

1 保护装置总体检查1.1外观及接线检查1)装置的型号和各电量参数与定货一致。

2)元器件完整无损,接线正确,紧固可靠。

1.2 装置通电检验1)保护装置通电自检。

2)绿色‘运行’指示灯点亮,液晶屏上显示正确。

3)版本信息检查1.3 采样值检查2 光纤线路差动保护检验1)将保护装置的接收“RX”和发送“TX”用尾纤短接,构成自发自收方式,差动实验加入量为实际值的一半,经自环后差值为加入量的二倍2)投主保护压板3)整定保护定值控制字中“投差动保护”、“专用光纤”、“通道自环”均至“1”4)所有GOOSE出口信号投入,本端与对端通道识别码相同2.1 分相差动保护检验2.2 零序差动保护检验3 距离保护检验3.1 相间距离保护Ⅰ段检验3.2 相间距离保护Ⅱ段检验3.3 相间距离保护Ⅲ段检验3.4 接地距离保护Ⅰ段检验3.5 接地距离保护Ⅱ段检验3.6 接地距离保护Ⅲ段检验4 零序保护试验4.1 零序Ⅱ段保护试验4.2 零序Ⅲ段保护试验4.3 零序加速段保护试验5 TV断线时过流保护检验5.1 PT断线时相过流保护检验5.2 PT断线时零序过流保护检验6 重合闸检验1)投入单相重合闸控制字,退出三相重合闸控制字,单相重合闸动作正确2)投入三相重合闸控制字,退出单相重合闸控制字,三相重合闸动作正确3)投入禁止重合闸控制字:禁止充电4)投入停用重合闸控制字:停用充电5)投入单相或三相重合闸控制字,投入停用重合闸软压板:闭锁重合闸7结论本保护经过装置试验、回路传动及系统试验,功能正确,设备完好,可以投入运行。

300VF调试指南

300VF调试指南

FUNCTION:SETUP 3(设置)SET:PROFIL 2目的:用于设置“速度曲线发生器的安装参数”( THE PROFILE GENNERATOR INSTALLATION PARAMETERS)以上表示,依次按了“MODULE”、“2”、“3”、“2”键,之后服务器上显示:显示位00000000000000000000:安装参数的名称显示位111:安装参数旧的(现在的)设定值(十进制值)显示位222:安装参数新的设定值(十进制值),如果MCSS处于写保护状态(板上面的写保护开关处于DISABLE位置),则显示“…”,如果MCSS处于能写入状态(写保护开关处于ENABLE位置),用数字键输入相应安装参数的新的设定值后,按“ENTER”键就能输入新的设定值。

注意:出于安全的考虑,在MCSS系统正在工作时,(电梯正在运行中)是不能改变EEPROM内的安装参数的。

使用“GO ON”、“GO BACK”键就可以查看别的安装参数的设定值,必要时用以上方法就能设定新值。

MODULE:MCSS 2FUNCTION:SETUP 3(设置)SET:LANDING 3 (楼层)目的:用于根据大楼的实际情况设置各楼层“前后门的存在与否”(THE PROFILE GENNERATOR INSTALLATION PARAMETERS)以上表示,依次按了“MODULE”、“2”、“3”、“3”键,之后服务器上显示:显示位00:楼层数,比如“02”表示“3”楼,“00”表示“1”楼等显示位1 1:前门(Front door用Fr表示)和后门(用A1表示)的现行设定值,设定值为“1”表示存在,设定值为“0”表示不存在(或在次楼层由前门或后门,但用服务器软件为不允许开)显示位2 2:参数新的设定值。

如果MCSS处于写保护状态(板上面的写保护开关处于DISABLE位置),则显示“…”,如果MCSS处于能写入状态(写保护开关处于ENTER位置),用数字键输入相应参数的新的设定值后,按“ENTER”键就能输入新的设定值。

九石雅安控系统调度运行规程发文稿

九石雅安控系统调度运行规程发文稿

超高压运检公司、龙头石水电厂:龙头石水电厂第二台机组即将投运,根据电网运行需要,安装在龙头石水电厂的九石雅安控装置也将同步投运。

雅安变电站将增加两套雅山线失步解列装置,龙头石水电厂安控装置将增加高周解列和高压解列线路的功能。

原川电调度[2008]55号文《关于下发“九石雅安控系统调度运行规程”的通知》中有部分内容随现场变化需要修编,调度命名及调度命令需要完善,为此省调对该规程进行了修编,现予下发。

要求各单位收文后对现场运行规程作出相应的修编,并报省调继保处备案。

同时原二○○八年四月三十日版《九石雅安控系统调度运行规程》作废。

附件:九石雅安控系统调度运行规程二○○九年三月十日附件:九石雅安控系统调度运行规程四川省电力公司调度中心二○○九年三月十日批准:张毅审核:王伟校核:陈军张宏图梁汉泉编制:朱小红李响刘柏私一、概述九石雅安控系统由装设在500kV九龙、石棉、雅安变电站的FWK-300型安控装置、UFV-200F型失步解列装置和500kV龙头石电厂的FWK-300型安控装置以及九龙、石棉、雅安变电站、龙头石电厂之间的通道组成,目的是解决九石雅地区水电外送通道故障跳闸后的电网安全稳定问题。

二、调度命名1、500kV九龙变电站:1)FWK-300分布式稳定控制1#主柜、从柜,调度命名为:九石雅安控装置1FWK。

FWK-300分布式稳定控制2#主柜、从柜,调度命名为:九石雅安控装置2FWK。

九石雅安控装置1FWK、九石雅安控装置2FWK,调度命名统称为:九石雅安控装置FWK。

2)位于UFV-200失步解列柜上端的UFV-200F失步解列装置,调度命名为:九石线1号失步解列装置。

位于UFV-200失步解列柜下端的UFV-200F失步解列装置,调度命名为:九石线2号失步解列装置。

九石线1号失步解列装置、九石线2号失步解列装置,调度命名统称为:九石线失步解列装置。

3)九石雅安控装置FWK、九石线失步解列装置,调度命名统称为:九石雅安控装置。

标准操作票500kV步骤

标准操作票500kV步骤

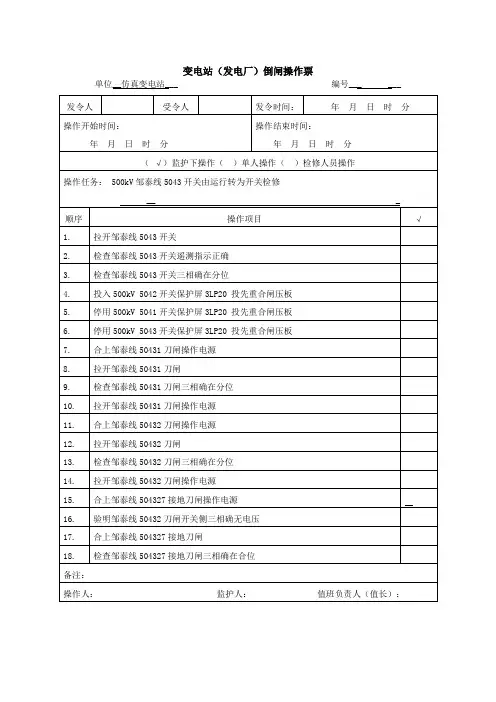

单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV邹泰线5043开关由运行转为开关检修__ _顺序操作项目√1.拉开邹泰线5043开关2.检查邹泰线5043开关遥测指示正确3.检查邹泰线5043开关三相确在分位4.投入500kV 5042开关保护屏3LP20 投先重合闸压板5.停用500kV 5041开关保护屏3LP20 投先重合闸压板6.停用500kV 5043开关保护屏3LP20 投先重合闸压板7.合上邹泰线50431刀闸操作电源8.拉开邹泰线50431刀闸9.检查邹泰线50431刀闸三相确在分位10.拉开邹泰线50431刀闸操作电源11.合上邹泰线50432刀闸操作电源12.拉开邹泰线50432刀闸13.检查邹泰线50432刀闸三相确在分位14.拉开邹泰线50432刀闸操作电源15.合上邹泰线504327接地刀闸操作电源16.验明邹泰线50432刀闸开关侧三相确无电压17.合上邹泰线504327接地刀闸18.检查邹泰线504327接地刀闸三相确在合位备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV邹泰线5043开关由运行转为开关检修__ _顺序操作项目√19.拉开邹泰线504327接地刀闸操作电源20.合上邹泰线504317接地刀闸操作电源21.验明邹泰线50431刀闸开关侧三相确无电压22.合上邹泰线504317接地刀闸23.检查邹泰线504317接地刀闸三相确在合位24.拉开邹泰线504317接地刀闸操作电源25.停用500kV5043开关屏失灵起动远跳Ⅰ3LP826.停用500kV5043开关屏失灵起动远跳Ⅱ3LP927.停用500kV5043开关屏失灵跳5042开关Ⅰ圈出口3LP1028.停用500kV5043开关屏失灵跳5042开关Ⅱ圈出口3LP1129.停用500kV5043开关屏失灵起动Ⅱ母差521保护3LP1630.停用500kV5043开关屏失灵起动Ⅱ母差915保护3LP1731.投入500kV5043开关屏断路器跳位至LFP901 3LP2332.投入500kV5043开关屏断路器跳位至CSL101A 3LP2433.将FWK-300分布式稳定控制屏(一)邹泰线切换开关切至“边开关检修”位置34.将FWK-300分布式稳定控制屏(二)邹泰线切换开关切至“边开关检修”位置35.拉开邹泰线5043开关打压加热电源36.拉开邹泰线5043开关操作电源1备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV邹泰线5043开关由运行转为开关检修__ _顺序操作项目√37.拉开邹泰线5043开关操作电源2备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV邹泰线5043开关由开关检修转为运行__ _顺序操作项目√1.合上邹泰线5043开关操作电源12.合上邹泰线5043开关操作电源23.投入500kV5043开关屏失灵起动远跳Ⅰ3LP84.投入500kV5043开关屏失灵起动远跳Ⅱ3LP95.投入500kV5043开关屏失灵跳5042开关Ⅰ圈出口3LP106.投入500kV5043开关屏失灵跳5042开关Ⅱ圈出口3LP117.投入500kV5043开关屏失灵起动Ⅱ母差521保护3LP168.投入500kV5043开关屏失灵起动Ⅱ母差915保护3LP179.停用500kV5043开关屏断路器跳位至LFP901 3LP2310.停用500kV5043开关屏断路器跳位至CSL101A 3LP2411.将FWK-300分布式稳定控制屏(一)邹泰线切换开关切至“运行”位置12.将FWK-300分布式稳定控制屏(二)邹泰线切换开关切至“运行”位置13.合上邹泰线5043开关打压加热电源14.合上邹泰线504317接地刀闸操作电源15.拉开邹泰线504317接地刀闸16.检查邹泰线504317接地刀闸三相确在分位17.拉开邹泰线504317接地刀闸操作电源18.合上邹泰线504327接地刀闸操作电源备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV邹泰线5043开关由检修转为运行__ _顺序操作项目√19.拉开邹泰线504327接地刀闸20.检查邹泰线504327接地刀闸三相确在分位21.拉开邹泰线504327接地刀闸操作电源22.检查邹泰线5043开关三相确在分位23.合上邹泰线50432刀闸操作电源24.合上邹泰线50432刀闸25.检查邹泰线50432刀闸三相确在合位26.拉开邹泰线50432刀闸操作电源27.合上邹泰线50431刀闸操作电源28.合上邹泰线50431刀闸29.检查邹泰线50431刀闸三相确在合位30.拉开邹泰线50431刀闸操作电源31.合上邹泰线5043开关32.检查邹泰线5043开关遥测指示正确33.检查邹泰线5043开关三相确在合位34.停用500kV 5042开关保护屏3LP20 投先重合闸压板35.投入500kV 5041开关保护屏3LP20 投先重合闸压板36.投入500kV 5043开关保护屏3LP20 投先重合闸压板备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV邹泰线5042、5053开关由运行转为热备用__ _顺序操作项目√1.拉开四串联络5042开关2.检查四串联络5042开关遥测指示正确3.检查四串联络5042开关三相确在分位4.拉开邹泰线5043开关5.检查邹泰线5043开关遥测指示正确6.检查邹泰线5043开关三相确在分位备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV邹泰线由热备用转为冷备用__ _顺序操作项目√1.合上四串联络50422刀闸操作电源2.拉开四串联络50422刀闸3.检查四串联络50422刀闸三相确在分位4.拉开四串联络50422刀闸操作电源5.合上四串联络50421刀闸操作电源6.拉开四串联络50421刀闸7.检查四串联络50421刀闸三相确在分位8.拉开四串联络50421刀闸操作电源9.合上邹泰线50431刀闸操作电源10.拉开邹泰线50431刀闸11.检查邹泰线50431刀闸三相确在分位12.拉开邹泰线50431刀闸操作电源13.合上邹泰线50432刀闸操作电源14.拉开邹泰线50432刀闸15.检查邹泰线50432刀闸三相在分位16.拉开邹泰线50432刀闸操作电源17.拉开邹泰线线路CVT计量开关18.拉开邹泰线线路CVT测量保护开关备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV邹泰线由热备用转为冷备用__ _顺序操作项目√19.拉开邹泰线线路同期开关备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV邹泰线由冷备用转为线路检修__ _顺序操作项目√1.验明邹泰线5042217线路接地刀闸静触头三相确无电压2.合上邹泰线5042217线路接地刀闸操作电源3.合上邹泰线5042217线路接地刀闸4.检查邹泰线5042217线路接地刀闸三相确在合位5.拉开邹泰线5042217线路接地刀闸操作电源6.将郓泰Ⅱ线RCS931线路保护屏切换开关切至“5042检修”位置7.将郓泰Ⅱ线CSC101线路保护屏切换开关切至“5042检修”位置8.将FWK-300分布式稳定控制屏(一)邹泰线切换开关切至“线路检修”位置9.将FWK-300分布式稳定控制屏(一)郓泰Ⅱ线切换开关切至“中开关检修”位置10.将FWK-300分布式稳定控制屏(二)邹泰线切换开关切至“线路检修”位置11.将FWK-300分布式稳定控制屏(二)郓泰Ⅱ线切换开关切至“中开关检修”位置备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV邹泰线由线路检修转为冷备用__ _顺序操作项目√1.将郓泰Ⅱ线RCS931线路保护屏切换开关切至“正常”位置2.将郓泰Ⅱ线CSC101线路保护屏切换开关切至“正常”位置3.将FWK-300分布式稳定控制屏(一)邹泰线切换开关切至“运行”位置4.将FWK-300分布式稳定控制屏(一)郓泰Ⅱ线切换开关切至“运行”位置5.将FWK-300分布式稳定控制屏(二)邹泰线切换开关切至“运行”位置6.将FWK-300分布式稳定控制屏(二)郓泰Ⅱ线切换开关切至“运行”位置7.检查邹泰线相关保护投入正确8.合上邹泰线5042217线路接地刀闸操作电源9.拉开邹泰线5042217线路接地刀闸10.检查邹泰线5042217线路接地刀闸三相确在分位11.拉开邹泰线5042217线路接地刀闸操作电源12.检查邹泰线送电范围确无接地短路线及杂物备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV邹泰线由冷备用转为热备用__ _顺序操作项目√1.合上邹泰线线路CVT计量开关2.合上邹泰线线路CVT测量保护开关3.合上邹泰线线路同期开关4.检查邹泰线5043开关三相确在分位5.合上邹泰线50432刀闸操作电源6.合上邹泰线50432刀闸7.检查邹泰线50432刀闸三相确在合位8.拉开邹泰线50432刀闸操作电源9.合上邹泰线50431刀闸操作电源10.合上邹泰线50431刀闸11.检查邹泰线50431刀闸三相确在合位12.拉开邹泰线50431刀闸操作电源13.检查四串联络5042开关三相确在合位14.合上四串联络50421刀闸操作电源15.合上四串联络50421刀闸16.检查四串联络50421刀闸三相确在合位17.拉开四串联络50421刀闸操作电源18.合上四串联络50422刀闸操作电源备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV邹泰线由冷备用转为热备用__ _顺序操作项目√19. 合上四串联络50422刀闸20. 检查四串联络50422刀闸三相确在合位21. 拉开四串联络50422刀闸操作电源备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV邹泰线5042、5053开关由热备用转为运行__ _顺序操作项目√1.合上邹泰线5043开关2.检查邹泰线5043开关遥测指示正确3.检查邹泰线5043开关三相确在合位4.合上四串联络5042开关5.检查四串联络5043开关遥测指示正确6.检查四串联络5043开关三相确在合位备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV#1母线由运行转检修__ _顺序操作项目√1.拉开上泰Ⅰ线5051开关2.检查上泰Ⅰ线5051开关遥测指示正确3.检查上泰Ⅰ线5051开关三相确在分位4.拉开郓泰Ⅱ线5041开关5.检查郓泰Ⅱ线5041开关遥测指示正确6.检查郓泰Ⅱ线5041开关三相确在分位7.拉开#2主变500kV侧5031开关8.检查#2主变500kV侧5031开关遥信指示正确9.检查#2主变500kV侧5031开关三相确在分位10.拉开二串联络5022开关11.检查二串联络5022开关遥测指示正确12.检查二串联络5022三相确在分位13.拉开济泰线5011开关14.检查济泰线5011开关遥测指示正确15.检查济泰线5011开关三相确在分位16.检查500kV #1母线电压指示正确17.投入500kV 5012开关保护屏3LP20 投先重合闸压板18.停用500kV 5011开关保护屏3LP20 投先重合闸压板备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV#1母线由运行转检修__ _顺序操作项目√19.投入500kV 5042开关保护屏3LP20 投先重合闸压板20.停用500kV 5041开关保护屏3LP20 投先重合闸压板21.停用500kV 5043开关保护屏3LP20 投先重合闸压板22.投入500kV 5052开关保护屏3LP20 投先重合闸压板23.停用500kV 5051开关保护屏3LP20 投先重合闸压板24.停用500kV 5053开关保护屏3LP20 投先重合闸压板25.合上济泰线50111刀闸操作电源26.拉开济泰线50111刀闸27.检查济泰线50111刀闸三相确在分位28.拉开济泰线50111刀闸操作电源29.合上济泰线50112刀闸操作电源30.拉开济泰线50112刀闸31.检查济泰线50112刀闸三相确在分位32.拉开济泰线50112刀闸操作电源33.合上二串联络50211刀闸操作电源34.拉开二串联络50211刀闸35.检查二串联络50211刀闸三相确在分位36.拉开二串联络50211刀闸操作电源备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV#1母线由运行转检修__ _ 顺序操作项目√37.合上二串联络50222刀闸操作电源38.拉开二串联络50222刀闸39.检查二串联络50222刀闸三相确在分位40.拉开二串联络50222刀闸操作电源41.合上#2主变500kV侧50311刀闸操作电源42.拉开#2主变500kV侧50311刀闸43.检查#2主变500kV侧50311刀闸三相确在分位44.拉开#2主变500kV侧50311刀闸操作电源45.合上#2主变500kV侧50312刀闸操作电源46.拉开#2主变500kV侧50312刀闸47.检查#2主变500kV侧50312刀闸三相确在分位48.拉开#2主变500kV侧50312刀闸操作电源49.合上郓泰Ⅱ线50411刀闸操作电源50.拉开郓泰Ⅱ线50411刀闸51.检查郓泰Ⅱ线50411刀闸三相确在分位52.拉开郓泰Ⅱ线50411刀闸操作电源53.合上郓泰Ⅱ线50412刀闸操作电源54.拉开郓泰Ⅱ线50412刀闸备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV#1母线由运行转检修__ _顺序操作项目√55.检查郓泰Ⅱ线50412刀闸三相确在分位56.拉开郓泰Ⅱ线50412刀闸操作电源57.合上上泰Ⅰ线50511刀闸操作电源58.拉开上泰Ⅰ线50511刀闸59.检查上泰Ⅰ线50511刀闸三相确在分位60.拉开上泰Ⅰ线50511刀闸操作电源61.合上上泰Ⅰ线50512刀闸操作电源62.拉开上泰Ⅰ线50512刀闸63.检查上泰Ⅰ线50512刀闸三相确在分位64.拉开上泰Ⅰ线50512刀闸操作电源65.拉开500kV #1母线CVT测量电压开关66.拉开500kV #1母线CVT保护开关67.拉开500kV #1母线CVT同期开关68.合上500kV #1母线5127接地刀闸操作电源69.验明500kV #1母线5127接地刀闸母线侧三相确无电压70.合上500kV #1母线5127接地刀闸71.检查500kV #1母线5127接地刀闸三相确在合位72.拉开500kV #1母线5127接地刀闸操作电源备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV#1母线由运行转检修__ _顺序操作项目√73.合上500kV #1母线5117接地刀闸操作电源74.验明500kV #1母线5117接地刀闸母线侧三相确无电压75.合上500kV #1母线5117接地刀闸76.检查500kV #1母线5117接地刀闸三相确在合位77.拉开500kV #1母线5117接地刀闸操作电源78.将上泰Ⅰ线CSC101线路保护屏线路开关位置切换把手切至“5051开关检修”位置79.将上泰Ⅰ线RCS931及925线路保护屏线路开关位置切换把手切至“5051开关检修”位置80.将郓泰Ⅱ线RCS931及925线路保护屏线路开关位置切换把手切至“5041开关检修”位置81.将郓泰Ⅱ线CSC101线路保护屏线路开关位置切换把手切至“5041开关检修”位置82.将川泰Ⅱ线RCS931及925线路保护屏线路开关位置切换把手切至“中开关检修”位置83.投入川泰Ⅱ线PSL602线路保护屏1LP29 5022开关停用压板84.将济泰线RCS931及925线路保护屏线路开关位置切换把手切至“5011开关检修”位置85.投入500kV 5011开关保护屏3LP23开关跳位至CSL101A保护压板86.将FWK-300分布式稳定控制屏(一)济泰线切换开关切至“边开关检修”位置87.将FWK-300分布式稳定控制屏(一)#2主变切换开关切至“边开关检修”位置88.将FWK-300分布式稳定控制屏(一)郓泰Ⅱ线切换开关切至“边开关检修”位置89.将FWK-300分布式稳定控制屏(一)上泰Ⅰ线切换开关切至“边开关检修”位置90.将FWK-300分布式稳定控制屏(一)川泰Ⅱ线切换开关切至“中开关检修”位置备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务: 500kV#1母线由运行转检修__ _顺序操作项目√91.将FWK-300分布式稳定控制屏(二)济泰线切换开关切至“边开关检修”位置92.将FWK-300分布式稳定控制屏(二)#2主变切换开关切至“边开关检修”位置93.将FWK-300分布式稳定控制屏(二)郓泰Ⅱ线切换开关切至“边开关检修”位置94.将FWK-300分布式稳定控制屏(二)上泰Ⅰ线切换开关切至“边开关检修”位置95.将FWK-300分布式稳定控制屏(二)川泰Ⅱ线切换开关切至“中开关检修”位置备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV#1母线由检修转运行__ _顺序操作项目√1.合上500kV #1母线5117接地刀闸操作电源2.拉开500kV #1母线5117接地刀闸3.检查500kV #1母线5117接地刀闸三相确在分位4.拉开500kV #1母线5117接地刀闸操作电源5.合上500kV #1母线5127接地刀闸操作电源6.拉开500kV #1母线5127接地刀闸7.检查500kV #1母线5127接地刀闸三相确在分位8.拉开500kV #1母线5127接地刀闸操作电源9.检查500kV #1母线确无接地短路线及杂物10.合上500kV #1母线CVT测量电压开关11.合上500kV #1母线CVT保护开关12.合上500kV #1母线CVT同期开关13.将FWK-300分布式稳定控制屏(一)济泰线切换开关切至“运行”位置14.将FWK-300分布式稳定控制屏(一)#2主变切换开关切至“运行”位置15.将FWK-300分布式稳定控制屏(一)郓泰Ⅱ线切换开关切至“运行”位置16.将FWK-300分布式稳定控制屏(一)上泰Ⅰ线切换开关切至“运行”位置17.将FWK-300分布式稳定控制屏(一)川泰Ⅱ线切换开关切至“运行”位置18.将FWK-300分布式稳定控制屏(二)济泰线切换开关切至“运行”位置备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV#1母线由检修转运行__ _顺序操作项目√19.将FWK-300分布式稳定控制屏(二)#2主变切换开关切至“运行”位置20.将FWK-300分布式稳定控制屏(二)郓泰Ⅱ线切换开关切至“运行”位置21.将FWK-300分布式稳定控制屏(二)上泰Ⅰ线切换开关切至“运行”位置22.将FWK-300分布式稳定控制屏(二)川泰Ⅱ线切换开关切至“运行”位置23.将上泰Ⅰ线CSC101线路保护屏线路开关位置切换把手切至“正常”位置24.将上泰Ⅰ线RCS931及925线路保护屏线路开关位置切换把手切至“正常”位置25.将郓泰Ⅱ线RCS931及925线路保护屏线路开关位置切换把手切至“正常”位置26.将郓泰Ⅱ线CSC101线路保护屏线路开关位置切换把手切至“正常”位置27.将川泰Ⅱ线RCS931及925线路保护屏线路开关位置切换把手切至“正常”位置28.停用500kV 5011开关保护屏3LP23开关跳位至CSL101A保护压板29.停用川泰Ⅱ线PSL602线路保护屏1LP29 5022开关停用压板30.将济泰线RCS931及925线路保护屏线路开关位置切换把手切至“正常”位置31.检查济泰线5011开关三相确在分位32.合上济泰线50112刀闸操作电源33.合上济泰线50112刀闸34.检查济泰线50112刀闸三相确在合位35.拉开济泰线50112刀闸操作电源36.合上济泰线50111刀闸操作电源备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV#1母线由检修转运行__ _顺序操作项目√37.合上济泰线50111刀闸38.检查济泰线50111刀闸三相确在合位39.拉开济泰线50111刀闸操作电源40.检查二串联络5022三相确在分位41.合上二串联络50222刀闸操作电源42.合上二串联络50222刀闸43.检查二串联络50222刀闸三相确在合位44.拉开二串联络50222刀闸操作电源45.合上二串联络50211刀闸操作电源46.合上二串联络50211刀闸47.检查二串联络50211刀闸三相确在合位48.拉开二串联络50211刀闸操作电源49.检查#2主变500kV侧5031开关三相确在分位50.合上#2主变500kV侧50312刀闸操作电源51.合上#2主变500kV侧50312刀闸52.检查#2主变500kV侧50312刀闸三相确在合位53.拉开#2主变500kV侧50312刀闸操作电源54.合上#2主变500kV侧50311刀闸操作电源备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV#1母线由检修转运行__ _顺序操作项目√55.合上#2主变500kV侧50311刀闸56.检查#2主变500kV侧50311刀闸三相确在合位57.拉开#2主变500kV侧50311刀闸操作电源58.检查郓泰Ⅱ线5041开关三相确在分位59.合上郓泰Ⅱ线50412刀闸操作电源60.合上郓泰Ⅱ线50412刀闸61.检查郓泰Ⅱ线50412刀闸三相确在合位62.拉开郓泰Ⅱ线50412刀闸操作电源63.合上郓泰Ⅱ线50411刀闸操作电源64.合上郓泰Ⅱ线50411刀闸65.检查郓泰Ⅱ线50411刀闸三相确在合位66.拉开郓泰Ⅱ线50411刀闸操作电源67.检查上泰Ⅰ线5051开关三相确在分位68.合上上泰Ⅰ线50512刀闸操作电源69.合上上泰Ⅰ线50512刀闸70.检查上泰Ⅰ线50512刀闸三相确在合位71.拉开上泰Ⅰ线50512刀闸操作电源72.合上上泰Ⅰ线50511刀闸操作电源备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV#1母线由检修转运行__ _顺序操作项目√73.合上上泰Ⅰ线50511刀闸74.检查上泰Ⅰ线50511刀闸三相确在合位75.拉开上泰Ⅰ线50511刀闸操作电源76.合上上泰Ⅰ线5051开关77.检查上泰Ⅰ线5051开关遥测指示正确78.检查500kV #1母线电压指示正确79.检查上泰Ⅰ线5051开关三相确在合位80.合上郓泰Ⅱ线5041开关81.检查郓泰Ⅱ线5041开关遥测指示正确82.检查郓泰Ⅱ线5041开关三相确在合位83.合上#2主变500kV侧5031开关84.检查#2主变500kV侧5031开关遥信指示正确85.检查#2主变500kV侧5031开关三相确在合位86.合上二串联络5022开关87.检查二串联络5022开关遥测指示正确88.检查二串联络5022三相确在合位89.合上济泰线5011开关90.检查济泰线5011开关遥测指示正确备注:操作人:监护人:值班负责人(值长):单位__仿真变电站___ 编号___ ___ 发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分(√)监护下操作()单人操作()检修人员操作操作任务:500kV#1母线由检修转运行__ _顺序操作项目√91.检查济泰线5011开关三相确在合位92.检查500kV #1母线电压指示正确93.停用500kV 5012开关保护屏3LP20 投先重合闸压板94.投入500kV 5011开关保护屏3LP20 投先重合闸压板95.停用500kV 5042开关保护屏3LP20 投先重合闸压板96.投入500kV 5041开关保护屏3LP20 投先重合闸压板97.投入500kV 5043开关保护屏3LP20 投先重合闸压板98.停用500kV 5052开关保护屏3LP20 投先重合闸压板99.投入500kV 5051开关保护屏3LP20 投先重合闸压板100. 投入500kV 5053开关保护屏3LP20 投先重合闸压板备注:操作人:监护人:值班负责人(值长):。

关于印发《四川电网川电东送安控系统调度运行规程(2010 版)》的通知

关于印发《四川电网川电东送安控系统调度运行规程(2010 版)》的通知

特急四川省电力公司文件川电调度〔2010〕5号关于印发《四川电网川电东送安控系统调度运行规程(2010版)》的通知四川省电力公司超高压运行检修公司、成都电业局、攀枝花电业局、德阳电业局、四川省电力公司资阳公司、二滩水电厂:2009年技术改造计划的要求,四川电网川电东送安控系统技改工程已进入实施阶段,即将投入运行。

通过本次技术改造,川电东送安控系统的功能和配置都发生了巨大的变化。

500kV二滩电厂、洪沟变电站的安控装置已进行了整体更换;500kV普提、黄岩变电站的安控装置进行了通道改造和软件升级,其中黄岩变电站安控装置从原黄岩安控系统划入川电东送安控系统进行调度管理;220kV舒平、园湾、向家岭、金鹅变电站的安控装置通道已被拆除,以上四站安控装置功能及调度管理待另行发文明确。

川电力调度中心结合本次技改工程,对《四川电网川电东送安控系统调度运行规程》进行了修编,现予印发,各单位应严格遵照执行。

附件:四川电网川电东送安控系统调度运行规程(2010版)二○一○年一月十五日附件:四川电网川电东送安控系统调度运行规程(2010版)四川省电力公司调度中心二○一○年一月批准:朱清代校核:陈军梁汉泉李响编制:朱小红刘柏私目录一总则 (4)二安控系统配置 (4)三调度命名 (7)四安控系统功能 (9)五调度命令 (11)六运行规定 (17)一总则1、为了保证国网系统互联电网的安全稳定运行,加强川电东送安控系统调度运行管理,依据《电网调度管理条例》、《四川电力系统调度管理规程》和《川电东送安控系统技术说明书及补充说明书》制定本规程。

各相关部门、单位在从事四川电网川电东送安控系统的运行、维护、检验、调试等工作时均应遵守本规程。

2、各相关运行单位应根据本规程,结合现场实际情况,编制现场规程。

3、安控系统构成及功能川电东送安控系统是保证国网系统互联电网稳定运行的重要控制系统,由分布在四川和重庆电网的安控站点组成;站点安控装置之间通过通道联接,构成复杂的安全稳定控制系统。

FWK-300说明书V1_2

FWK-300说明书V1_2

图 1.2 区域稳定控制通信图示例 2 (3)大区互联电网稳定控制。 按分层分区原则, 互联电网稳定控制主要负责与联络线有关的紧急控制, 必要时需交换 相关区域电网内的某些重要信息。 图 1.3 是南方电网与广东电网区域性稳定控制系统的示意 图。

4
FWK-300 分布式稳定控制装置技术及使用说明书
序号模件型号模件功能备注scm102中央决策模件上位机swjscm110单元处理模件下位机dcjscm122通讯模件通信处理机tcj8路64k接口scm123通讯模件通信处理机tcj路2m64k接口scm120通讯模件通信处理机tcj8路rs232接口scm141电源模件所有插箱通用scm142电源模件仅提供24v电源scm150输出中间模件scm160控制出口模件scm171ptct模件scm180a开入隔离模件220v开入scm180b开入隔离模件110v开入scm191输入输出单元背板scm192交流量输入调理单元背板scm19317dcj主控单元总线背板scm194fwk300简化版io单元背板scm195个dcj主控单元总线背板10scm202人机接口板键盘输入显示输出11scm210模拟量输出模件12scm230modem模件13scm240gps模件14scm250接口管理模件15scm000空插件fwk300分布式稳定控制装置技术及使用说明书17模件按照以下原则命名
2
FWK-300 分布式稳定控制装置技术及使用说明书
FWK-300分布式稳定控制装置技术及使用说明书
1 概 述 1.1 概要
电力系统是一个由发电机组、变压器、输配电线路和用电设备等很多单元组成的,分布 在广大地域的复杂大系统。电力系统的任务是不间断地向用户供应质量(电压、频率)合格 的电能,而保持电力系统持续安全稳定运行是完成这个任务的必要条件。FWK-300 装置可用 于区域性电网或大区互联电网的安全稳定控制, 既可适应单个厂站的就地控制, 又能构成大 型的稳定控制系统,满足电力系统安全稳定控制的需要。该装置是一种分布式、模块化、拼 装式结构的通用性很强的稳定控制装置, 能适应电网暂态稳定控制、 频率稳定与电压稳定控 制、主变或线路过负荷控制等。 本说明书既提供了 FWK-300 装置的相关技术参数及技术指标,也提供了装置操作指南、 模件介绍、异常处理及运行维护注意事项以及配套使用的定值管理软件等说明。

7-安全稳定控制装置运行规程(已修订)

7-安全稳定控制装置运行规程(已修订)

大盈江水电站(四级)运行规程安全稳定控制装置1 主题内容及适用范围1.1 主题内容1.1.1 本规程规定了安全稳定控制装置的运行方式、运行操作和维护,保护使用和故障、事故处理。

1.1.2 本规程对安全稳定控制装置的运行方式、运行操作和维护,保护使用和故障、事故处理等做出具体规定。

1.2 适用范围1.2.1 本规程适用于大盈江(四级)水电站的运行管理。

1.2.2 大盈江(四级)水电站运行人员应掌握本规程,其他生产技术管理人员应熟悉本规程;本规程也可供有关维护专业人员参考。

2 依据与引用标准2.1 《微机继电保护装置运行规程》中华人民共和国电力行业标准(DL/T587—1996)2.2 《继电保护和安全自动装置技术规程》国家标准(GB14285—93)2.3 《电业安全工作规程》2.4 《电力系统安全稳定导则》(DL775-2001)2.5 《电力系统安全稳定控制技术导则》(DL/723-2000)2.6 《继电保护及安全自动装置检修条例(试行)》中国南方电网2.7 《中国南方电网安全稳定控制系统入网管理及试验规定(试行)》等其它电力行业标准3 安全稳定控制装置3.1 安全稳定装置的配置3.1.1 采用南瑞稳定公司的FWK-300分布式安全稳定控制装置。

该系统由A,B 两套硬件相同,原理相同,接线,通信上互相独立的装置组成。

A,B系统分别组屏安装,每个系统设置独立的打印机,两套系统共用一块通信屏,负责与德宏变的安稳装置通信。

附属设备包括稳压电源、电源插板、复归按钮、功能压板、电源空开、电压回路空开、接线端子等。

3.1.2 FWK-300分布式安全稳定控制装置主要功能是采集四台机组的电压电流,500KV出线电压电流,并计算其功率,自动判断各种故障和设备状态并将其信息上传到德宏500KV变电站,为安稳系统切机提供依据;同时作为执行站接受德宏变切机命令,当退出德宏变通道后,具有就地切机功能。

3.1.3 控制策略,本站是安稳系统的执行站,无系统策略,仅有高周切机策略。

FWK-300运行维护注意事项

FWK-300运行维护注意事项

装置写定值时注意事项
如果使用计算机修改装置定值, 如果使用计算机修改装置定值,在修改定 值之前,先与装置可靠联接,注意IP地址 值之前,先与装置可靠联接,注意 地址 一定要正确; 一定要正确;
如果使用键盘修改定值, 如果使用键盘修改定值,操作键盘显示装 置的SWJ或DCJ或控制策略表定值,将闪 或控制策略表定值, 置的 或 或控制策略表定值 烁的光标移动到定值需要修改的位置, 烁的光标移动到定值需要修改的位置,输 入数字即可;一组定值修改完毕, 入数字即可;一组定值修改完毕,按“确 认”键,在显示屏的下方显示红色的“正 在显示屏的下方显示红色的“ 在修改定值”字样,表明PC104正在将新 在修改定值”字样,表明 正在将新 的定值送给SWJ,同时 也在向SWJ 的定值送给 ,同时PC104也在向 也在向 要定值,等红色的“正在修改定值” 要定值,等红色的“正在修改定值”字样 消失,定值修改成功。 消失,定值修改成功。
如此时有旁路出口压板, 如此时有旁路出口压板,应注意旁路出口 压板的投退。 压板的投退。
被旁代的线路在恢复运行前应严格 按照以下次序操作: 按照以下次序操作:
先退出旁代相应线路的压板。 先退出旁代相应线路的压板。 合上线路开关,跳开旁路开关,断开本屏( 合上线路开关,跳开旁路开关,断开本屏(柜) 后上方相应的旁路PT空气开关 空气开关。 后上方相应的旁路 空气开关。 核对装置显示的线路电压、电流确已正确, 核对装置显示的线路电压、电流确已正确,装置 显示的旁路电压、电流已消失。 显示的旁路电压、电流已消失。 如此时有旁路出口压板, 如此时有旁路出口压板,应注意旁路出口压板的 投退。 投退。 以上所有操作,在安控装置是双机或三机配置时, 以上所有操作,在安控装置是双机或三机配置时, 各套装置应同步按次序操作, 各套装置应同步按次序操作,不能等一套装置操 作完了再去操作另一套装置。 作完了再去操作另一套装置。

FWK-300分布式稳定控制装置调试记录(现场)

FWK-300分布式稳定控制装置调试记录(现场)

FWK-300 分布式稳定控制装置现场调试记录工程名称: 屏柜(机箱)编号:合 同 号: 产 品 型 号: FWK-300试验依据:1) Q/DZ411-2002《安全稳定控制装置标准》。

2) FWK-300型装置技术及使用说明书。

*本工程使用DCJ 情况说明:□ 1.本工程使用 DCJ~ DCJ 。

□ 2.本工程未使用DCJ 。

*本工程使用TCJ 情况说明:□ 1.本工程使用 TCJ~ TCJ 。

□ 2.本工程未使用TCJ 。

第一部分 硬件功能测试1、机箱、模件检查 序号 检 查 以 下 项 目 序号 检 查 以 下 项 目 结 论1 插箱各处的固定螺丝齐备且合格 6 所有接线不存在松动、损伤情况 合 格:□不合格:□2 模件上应紧固的螺丝已固定 7 屏柜尺寸、颜色、铭牌与合同一致3 各模件上的芯片无损伤,印制板无划伤,跳线牢固、正确 8本工程所使用的各零部件型号正确(如外扩组合继电器、电源的电压等级等)4 装置查线完成且已正确 9 交流模件的型号与图纸一致5 装置标签与图纸一致 10 交流模件的PT 、CT 的变比与图纸一致2、测量量检查(下表中“xx 测量量”一栏请根据实际情况填写,“xx 测量量”一栏在未使用完所有小格子时必须在第一个空格子内填写结束标志“△”,测量量缺省单位:电压(kV),电流(A),功率(MW),频率(Hz))额定电压、电流定值设置:(1DCJ : 2DCJ : ) 1) 电压、电流在额定值且ф=0°,f=50.00时; 以上测量量检查结论: 合 格: □ 不合格: □2) 电压、电流在额定值且ф=0°,f=50.00时; 以上测量量检查结论: 合 格: □ 不合格: □3、开入回路检查SWJ1DCJ 2DCJ 3DCJ 4DCJ 123456789 1DCJ 测量量 显示值 1DCJ 测量量 显示值2DCJ 测量量 显示值 2DCJ 测量量 显示值10 11 12 13 14 15 16以上开入回路检查结论: 合 格:□ 不合格:□4、开出回路检查装置出口 相应出口动作且压板投入 相应出口动作但压板未投入 压板投入但相应出口未动作 结 论跳闸出口1 接点闭合 接点不闭合 接点不闭合 合 格:□ 不合格:□ 未使用:□跳闸出口2 接点闭合 接点不闭合 接点不闭合 跳闸出口3 接点闭合 接点不闭合 接点不闭合 跳闸出口4 接点闭合 接点不闭合 接点不闭合 跳闸出口5 接点闭合 接点不闭合 接点不闭合 跳闸出口6 接点闭合 接点不闭合 接点不闭合 跳闸出口7 接点闭合 接点不闭合 接点不闭合 跳闸出口8 接点闭合 接点不闭合 接点不闭合 跳闸出口9 接点闭合 接点不闭合 接点不闭合 合 格:□ 不合格:□ 未使用:□跳闸出口10 接点闭合 接点不闭合 接点不闭合 跳闸出口11 接点闭合 接点不闭合 接点不闭合 跳闸出口12 接点闭合 接点不闭合 接点不闭合 跳闸出口13 接点闭合 接点不闭合 接点不闭合 跳闸出口14 接点闭合 接点不闭合 接点不闭合 跳闸出口15 接点闭合 接点不闭合 接点不闭合 跳闸出口16接点闭合接点不闭合接点不闭合5、中央信号正确检查 第一组中央信号 第二组中央信号 第三组中央信号无相应的动作或异常 有相应的动作或异常结 论使用:□;未使用:□ 动作保持 动作保持 接点不闭合 接点闭合 合 格:□不合格:□PT 断线 PT 断线 接点不闭合 接点闭合 异常 异常 接点不闭合 接点闭合过载 过载 接点不闭合 接点闭合通道异常 通道异常 接点不闭合 接点闭合 内部直流消失 内部直流消失 接点不闭合 接点闭合 外部直流消失外部直流消失接点不闭合 接点闭合6、通道检查(将通道自环,通道收发应正常) 以下空白:□1 2 3 4 5 6 7 8 结 论 1TCJ 通道1 通道2 通道3 通道4 通道5 通道6 通道7 通道8 合 格:□ 不合格:□2TCJ 通道1 通道2 通道3 通道4 通道5 通道6 通道7 通道8 3TCJ 通道1 通道2 通道3 通道4 通道5 通道6 通道7 通道87、后台监控功能测试 序 号 项 目 序 号 项 目 结 论 1 召唤定值数据应正确 3 召唤压板状态应正确合 格:□ 不合格:□2 召唤电气量数据应正确 4 动作及异常报文应正确8、其它功能检查序号 项目 验证方法 结论1 打印切换把手拨到1#柜打印就由1#柜打印,拨到2#柜打印就由2#柜打印 合 格:□ 不合格:□ 2 主辅运切换把手拨到本柜主运位置就是本柜是主柜、另柜是辅柜,拨到另柜主运就是另柜是主柜、本柜是辅柜3 版本号打印 进相应打印菜单打印4 上位机定值打印 进相应打印菜单打印5 DCJ 定值打印 进相应打印菜单打印6 策略表打印 进相应打印菜单打印7 故障录波数据打印 进相应打印菜单打印8 动作事件打印 进相应打印菜单打印9 告警文件打印 进相应打印菜单打印 10 查看装置的中断时间是否正常 进SWJ 数据显示查看中断是否大于1667 11GPS 对时 30S 前收到对时脉冲,装置秒清零分不变;30S 后收到对时脉冲,装置秒清零分进1。

包头电厂FWK-300分布式稳定控制装置补充说明

包头电厂FWK-300分布式稳定控制装置补充说明

包头电厂FWK-300型分布式稳定控制装置补充说明编写:审核:批准:国电自动化研究院稳定技术研究所南京南瑞集团公司稳定技术分公司2007年6月特别说明:1、装置显示的各量值计量单位如下:电压——KV 电流——A有功——MW 无功——MVAR 视在功率——MVA频率——HZ2、装置判别元件潮流方向以流出本站为正,流入本站为负。

目录第一章装置概述 (4)一、装置的主要功能 (4)二、装置输入量说明 (4)三、装置输出说明 (5)四、装置压板说明 (5)五、装置异常说明 (6)第二章判据方法和控制逻辑 (8)一、投停判断 (8)二、异常判断 (8)三、启动判断 (8)四、故障判断 (8)五、控制措施 (9)一、上位机(SWJ)定值 (10)二、下位机(DCJ)定值 (10)第四章运行及维护注意事项 (12)一、压板投退 (12)二、装置投退 (12)四、注意事项 (12)第五章程序流程图 (14)一、SWJ流程图: (14)二、DCJ流程图 (15)三、TCJ流程图 (17)第一章装置概述一、装置的主要功能包头电厂FWK-300稳定控制装置主要功能是接收树林召变发来的切机命令,执行切机命令。

二、装置输入量说明装置输入量包括元件的电气量和各种开关量等。

1)电气量输入2)开关量输入开关量信号分强电开入与弱电开入。

强电开入包括元件的跳闸信号和各种位置信号等,这些信号经强电继电器隔离与光电隔离双重隔离,保证有高度的抗干扰性能;弱电开入为功能压板投入信号与DCJ故障信号等,其中DCJ故障信号是装置DCJ开入到SWJ的开入信号。

开关量在“装置正常数据显示”相应子菜单中有详细显示。

三、装置输出说明1)装置SCM-150输出中间板、SCM-160出口板正视图:2)中央信号输出(对应装置背面竖排端子1D5、1D6、1D7)装置提供三对中央信号,包括装置动作、PT断线、异常、过载告警、通信异常、装置内部直流消失及装置外部直流消失。

FWK稳控装置检验报告格式

FWK稳控装置检验报告格式

GFWK型分布式安全稳定装置校验报告
1、装置外观检查
稳控系统#1柜和#2柜及接口柜表面整洁,标志齐全,显示正常,信号正确。

2、稳控装置校验
单元处理机精度测量单位:交流量缺省单位:电压kV 电流A 功率 MW
Pg:平凉发电公司机组总出力定值。

PCS1:眉天线停运,平定一回线三相短路故障,切一台机定值。

PCS2:眉天线停运,平定一回线三相短路故障,主保护拒动,平凉发电公司出力定值。

PCS3:平定一回线停运,平定另一回线三相短路故障,主保护拒动,平凉发电公司出力定值。

OG:平凉电厂实际开机台数; Tz:判断主保护正常动作的时间。

To:主保护拒动,后备保护动作无需切机的最长动作时间定值。

T1:主保护拒动,后备保护动作需切1台机的最长动作时间定值。

Tm:主保护拒动,后备保护最长动作时间定值。

Tr:故障发生后实测的平和I、II线保护动作的最长时间。

Ig1:线路过载告警电流定值 Igl2:线路过载切机电流定值。

Ix:线路电流实测值。

Tg1:线路过载告警时间定值。

Tgl2:线路过载切机时间定值。

Td:Ix连续大于Ig1或Ig2的时间。

注:所有切机策略均需OG≥3。

FW300说明书

FW300说明书

-------------------------------------------------------------------------------------------------------
FW 300 激光烟尘粉尘仪
6
联系人:潘晓东(13908332260),panxiaodong@
2. 产品介绍
2.1 特点和应用范围 FW300 是 SICK 公司生产的第二代透光度测量仪表,它可以连续输出下列测量变量: z 透光度 z 黑度(浊度) z 消光度 z 以mg/m3为单位输出含尘量(需要通过称重法进行标定)
特点: z 测量光路路径范围大(0.5 米到 15 米) z 模块式设计 FW300 只需更换个别的部件,就可以在不同条件下应用,从而可以在许多不同的领域内应用。 z 含尘量的测量仅仅与烟道直径有关,与流速、湿度和颗粒的性质无关。 z 测量值的数字化处理保证了高的测量精度和对干扰的低敏感性。 z 气流中没有仪器部件,即部件不与被测介质直接接触。 z 安装、调试简单。 z 应用软件易于操作。 z 维护费用最少。
对于FW300,用测量信号I测量来代替I,用I标准代替I0,透光度的计算公式为:
T=N·I测量/I标准
测量变量“黑度”和“消光度”与透光度的对应关系为: 黑度: O=1-T 消光度: E=log(1/T)
透光度和黑度通常用%表示,二者之和为 100%。
2.2.3 含尘量的确定 由于颗粒的吸收和散射,使得光线强度衰减,与含尘量的关系符合朗伯-比尔定律。
-------------------------------------------------------------------------------------------------------
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

FWK-300 分布式稳定控制装置现场调试记录工程名称: 屏柜(机箱)编号:合 同 号: 产 品 型 号: FWK-300试验依据:1) Q/DZ411-2002《安全稳定控制装置标准》。

2) FWK-300型装置技术及使用说明书。

*本工程使用DCJ 情况说明:□ 1.本工程使用 DCJ~ DCJ 。

□ 2.本工程未使用DCJ 。

*本工程使用TCJ 情况说明:□ 1.本工程使用 TCJ~ TCJ 。

□ 2.本工程未使用TCJ 。

第一部分 硬件功能测试1、机箱、模件检查 序号 检 查 以 下 项 目 序号 检 查 以 下 项 目 结 论1 插箱各处的固定螺丝齐备且合格 6 所有接线不存在松动、损伤情况 合 格:□不合格:□2 模件上应紧固的螺丝已固定 7 屏柜尺寸、颜色、铭牌与合同一致3 各模件上的芯片无损伤,印制板无划伤,跳线牢固、正确 8本工程所使用的各零部件型号正确(如外扩组合继电器、电源的电压等级等)4 装置查线完成且已正确 9 交流模件的型号与图纸一致5 装置标签与图纸一致 10 交流模件的PT 、CT 的变比与图纸一致2、测量量检查(下表中“xx 测量量”一栏请根据实际情况填写,“xx 测量量”一栏在未使用完所有小格子时必须在第一个空格子内填写结束标志“△”,测量量缺省单位:电压(kV),电流(A),功率(MW),频率(Hz))额定电压、电流定值设置:(1DCJ : 2DCJ : ) 1) 电压、电流在额定值且ф=0°,f=50.00时; 以上测量量检查结论: 合 格: □ 不合格: □2) 电压、电流在额定值且ф=0°,f=50.00时; 以上测量量检查结论: 合 格: □ 不合格: □3、开入回路检查SWJ1DCJ 2DCJ 3DCJ 4DCJ 12345678910 1DCJ 测量量 显示值 1DCJ 测量量 显示值2DCJ 测量量 显示值 2DCJ 测量量 显示值11 12 13 14 15 16以上开入回路检查结论: 合 格:□ 不合格:□4、开出回路检查装置出口 相应出口动作且压板投入 相应出口动作但压板未投入 压板投入但相应出口未动作 结 论跳闸出口1 接点闭合 接点不闭合 接点不闭合 合 格:□ 不合格:□ 未使用:□跳闸出口2 接点闭合 接点不闭合 接点不闭合 跳闸出口3 接点闭合 接点不闭合 接点不闭合 跳闸出口4 接点闭合 接点不闭合 接点不闭合 跳闸出口5 接点闭合 接点不闭合 接点不闭合 跳闸出口6 接点闭合 接点不闭合 接点不闭合 跳闸出口7 接点闭合 接点不闭合 接点不闭合 跳闸出口8 接点闭合 接点不闭合 接点不闭合 跳闸出口9 接点闭合 接点不闭合 接点不闭合 合 格:□ 不合格:□ 未使用:□跳闸出口10 接点闭合 接点不闭合 接点不闭合 跳闸出口11 接点闭合 接点不闭合 接点不闭合 跳闸出口12 接点闭合 接点不闭合 接点不闭合 跳闸出口13 接点闭合 接点不闭合 接点不闭合 跳闸出口14 接点闭合 接点不闭合 接点不闭合 跳闸出口15 接点闭合 接点不闭合 接点不闭合 跳闸出口16接点闭合接点不闭合接点不闭合5、中央信号正确检查 第一组中央信号 第二组中央信号 第三组中央信号无相应的动作或异常 有相应的动作或异常结 论使用:□;未使用:□ 动作保持 动作保持 接点不闭合 接点闭合 合 格:□不合格:□PT 断线 PT 断线 接点不闭合 接点闭合 异常 异常 接点不闭合 接点闭合过载 过载 接点不闭合 接点闭合通道异常 通道异常 接点不闭合 接点闭合 内部直流消失 内部直流消失 接点不闭合 接点闭合 外部直流消失外部直流消失接点不闭合 接点闭合6、通道检查(将通道自环,通道收发应正常) 以下空白:□1 2 3 4 5 6 7 8 结 论 1TCJ 通道1 通道2 通道3 通道4 通道5 通道6 通道7 通道8 合 格:□ 不合格:□2TCJ 通道1 通道2 通道3 通道4 通道5 通道6 通道7 通道8 3TCJ 通道1 通道2 通道3 通道4 通道5 通道6 通道7 通道87、后台监控功能测试 序 号 项 目 序 号 项 目 结 论 1 召唤定值数据应正确 3 召唤压板状态应正确合 格:□ 不合格:□2 召唤电气量数据应正确 4 动作及异常报文应正确8、其它功能检查序号 项目 验证方法 结论1 打印切换把手拨到1#柜打印就由1#柜打印,拨到2#柜打印就由2#柜打印 合 格:□ 不合格:□ 2 主辅运切换把手拨到本柜主运位置就是本柜是主柜、另柜是辅柜,拨到另柜主运就是另柜是主柜、本柜是辅柜3 版本号打印 进相应打印菜单打印4 上位机定值打印 进相应打印菜单打印5 DCJ 定值打印 进相应打印菜单打印6 策略表打印 进相应打印菜单打印7 故障录波数据打印 进相应打印菜单打印8 动作事件打印 进相应打印菜单打印9 告警文件打印 进相应打印菜单打印 10 查看装置的中断时间是否正常 进SWJ 数据显示查看中断是否大于1667 11GPS 对时 30S 前收到对时脉冲,装置秒清零分不变;30S 后收到对时脉冲,装置秒清零分进1。

将分钟设为59分,在此时间内装置收到对时脉冲也不会对时装置在59分59秒时应走时正确12 上位机定值正常显示、修改进上位机定值显示菜单里查看定值并进行修改13 DCJ 定值正常显示、 修改进DCJ 定值显示菜单里查看定值并进行修改14 告警信息正常记录 进装置告警顺序记录菜单里查看是否与实际相符 15 事件动作正常记录 进装置动作事件记录菜单里查看是否与实际动作过程相符 16 故障录波正常记录 进故障录波数据显示菜单里查看各录波点是否与实际动作过程相符17 软件版本正确显示 进装置版本号显示菜单里查看程序版本号是否正常显示 18 自校正幅值正常输入 通过电脑里的管理软件向装置发送自校正值,进装置测量自校正幅值显示菜单查看显示是否正确 19 自检功能 进装置自试菜单,输入密码,完成自试试验 20 时钟准确性 进时钟和其它设定菜单修改时间 21 装置掉电不出口 装置断电,出口不动作 22 定值“禁止”、“允许”功能 打开装置的小面板,里面的定值设定拨动开关打到禁止档,无法修改定值、策略表;打到允许档,可以修改定值、策略表。

第二部分基本功能测试一、装置异常检查(正确请打“√”,错误请打“×”)1、SWJ异常检查序号异常名异常描述点中央信号是否闭锁装置结论1 SWJ与1DCJ通信异常SWJ与1DCJ通信异常且持续时间大于1s 异常是√2 SWJ与2DCJ通信异常SWJ与2DCJ通信异常且持续时间大于1s 异常是√3 SWJ与1TCJ通信异常SWJ与1TCJ通信异常且持续时间大于2分钟异常是√4 直流电源异常装置采样电源(±12V)电平发生异常异常是√5 同步启动异常如果一直超过25秒连续有同步启动信号,且该25秒时间内未判出新的故障,则判异常异常否√6 上位机开入异常单元处理机中没有任何一元件判启动,而上位机此时收到DCJ故障开入字并持续15秒不变异常否√2、DCJ异常检查2.1 1DCJ序号异常名异常描述点中央信号是否闭锁装置结论1 1#机组零序电压异常1#机组零序电压值大于10%Un且持续时间大于5秒。

PT断线、异常是√2 1#机组高电压异常1#机组三相电压平均值大于120%Un且持续时间大于5秒异常是√3 1#机组低电压异常1#机组三相电压平均值小于50%Un且持续时间大于5秒。

PT断线、异常是√4 1#机组零序电流异常1#机组零序电流值大于10%In且持续时间大于5秒异常是√5 2#机组零序电压异常2#机组零序电压值大于10%Un且持续时间大于5秒。

PT断线、异常是√6 2#机组高电压异常2#机组三相电压平均值大于120%Un且持续时间大于5秒异常是√7 2#机组低电压异常2#机组三相电压平均值小于50%Un且持续时间大于5秒。

PT断线、异常是√8 2#机组零序电流异常2#机组零序电流值大于10%In且持续时间大于5秒异常是√2.2 2DCJ序号异常名异常描述点中央信号是否闭锁装置结论1 3#机组零序电压异常3#机组零序电压值大于10%Un且持续时间大于5秒。

PT断线、异常是√2 3#机组高电压异常3#机组三相电压平均值大于120%Un且持续时间大于5秒异常是√3 3#机组低电压异常3#机组三相电压平均值小于50%Un且持续时间大于5秒。

PT断线、异常是√4 3#机组零序电流异常3#机组零序电流值大于10%In且持续时间大于5秒异常是√5 4#机组零序电压异常4#机组零序电压值大于10%Un且持续时间大于5秒。

PT断线、异常是√6 4#机组高电压异常4#机组三相电压平均值大于120%Un且持续时间大于5秒异常是√7 4#机组低电压异常4#机组三相电压平均值小于50%Un且持续时间大于5秒。

PT断线、异常是√8 4#机组零序电流异常4#机组零序电流值大于10%In且持续时间大于5秒异常是√二、元件投停判断(正确请打“√”,错误请打“×”)元件投运定值测试电流测试功率元件状态测试结果1#、3#机组高压侧投运电流定值=100A投运功率定值=20MW95 15 停√105 15 投√95 25 投√2#、4#机组高压侧投运电流定值=200A投运功率定值=20MW195 15 停√205 15 投√195 25 投√三、元件启动及故障判断(正确请打“√”,错误请打“×”)1、启动判断a.电流突变量启动△i=it-it-20ms|△i|≥△Is任意一相连续三次满足上式则进入启动状态。

b.功率突变量启动△P=Pt-Pt-0.2s|△P|≥△Ps连续三次满足上式则进入启动状态。

启动周期为5秒。

特别续注意的是,若启动过程中T时刻再次满足突变量启动条件,或于T时刻判出跳闸(单永、相间、无故障跳),则启动周期从T时刻起再往后展宽5秒。

元件突变量定值测试条件装置状态结论电流变化量有功变化量1#、3# 机组高压侧△Is=150A△Ps=50MW160 45 启动√140 55 启动√140 45 不启动√2#、4# 机组高压侧△Is=160A△Ps=50MW170 45 启动√160 55 启动√160 45 不启动√2、故障判断无故障跳:(a)突变量启动(b)|P-0.2s|≥Ps1(c)|Pt|<Ps2(d)有两相电流I≤Is1(e)|△I|=|Ik-Ik-0.02s|≥△Is(f)满足以上5个条件的时间大于Ts1(g)装置启动后同时满足以上6个条件则判为无故障跳1#、3#机组高压侧定值设置跳后两相电流(A) 跳前功率(MW) 跳后功率(MW) 是否跳闸结论投运电流Is1=100A 跳闸前功率Ps1=30MW 跳闸后功率Ps2=20MW 110 150 15 否√90 150 15 是√0 25 0 否√0 35 0 是√50 430 25 否√50 270 15 是√2#、4#机组高压侧定值设置跳后两相电流(A) 跳前功率(MW) 跳后功率(MW) 是否跳闸结论投运电流Is1=110A 跳闸前功率Ps1=40MW 跳闸后功率Ps2=20MW 120 120 15 否√100 115 15 是√0 35 0 否√0 45 0 是√95 255 25 否√95 115 15 是√四、压板功能测试(正确请打“√”,错误请打“×”)压板名称投入退出结论允许自试装置可以自检,此时一定要退出出口压板闭锁自试功能√总功能投装置可以执行相应策略闭锁所有功能√永圣域变道投可以接收永圣域远方切机命令不接收永圣域远方切机命令√1#机组允切1#机组允许切除1#机组不允许切除√2#机组允切2#机组允许切除2#机组不允许切除√3#机组允切3#机组允许切除3#机组不允许切除√4#机组允切4#机组允许切除4#机组不允许切除√五、通道对应性及异常检查(正确请打“√”,错误请打“×”)永圣域站 电厂 永圣域站电厂结论与电厂通道压板本侧是否接收异常 与永圣域站通道压板本侧是否接收异常 两端通道压板 是否报通信异常两端通道压板 是否报通信异常 投 否 投 否 一致 正常 一致 正常 √ 退 否 投 否 不一致 正常 不一致 正常 √ 投 否 退 否 不一致 正常 不一致 正常 √ 退 否 退 否 一致 正常 一致 正常 √ 投 是 投 否 无效 通信异常 一致 通信异常 √ 退 是 投 否 无效 通信异常 不一致 通信异常 √ 投 否 投 是 一致 通信异常 无效 通信异常 √ 投 否 退 是 不一致 通信异常 无效 通信异常 √ 退 是 退 否 无效 通信异常 一致 通信异常 √ 投 是 退 否 无效 通信异常 不一致 通信异常 √ 退 否 退 是 一致 通信异常 无效 通信异常 √ 退否投是不一致通信异常无效通信异常√第三部分 逻辑功能测试一、 机组上送信息检查(正确请打“√”,错误请打“×”)序号 本地机组状态 永圣域显示情况结论1#机组(MW ) 2#机组(MW ) 3#机组(MW ) 4#机组(MW ) 第一大 机组(MW ) 第二大 机组(MW ) 第三大 机组(MW ) 第四大机组(MW ) 1 290 允切 280 允切 270 允切 260 允切 290 280 270 260 √ 2 260 允切 270 允切 280 允切 290 允切 290 280 270 260 √ 3 260 允切 270 允切 280 允切 290 不允切 280 270 260 √ 4 260 允切 270 允切 280 不允切 290 允切 290 270 260 √ 5 260 允切 270 不允切 280 允切 290 允切 290 280 260 √ 6 260 不允切 270 允切 280 允切 290 允切 290 280 270 √ 7 15 停运 20 允切 25 不允切 30 允切 30 20 √ 8 20 不允切 15 停运 25 允切 30 允切 30 25 √ 9 20 允切 25 允切 15 停运 30 不允切 25 30 √ 1030 允切 25 允切 20 允切15 停运302520√二、 远方切机功能检查(正确请打“√”,错误请打“×”) 1、接收永圣域切机命令:序号 接收远方命令报文 本地切机状态 结论1 切除1#机组 切除1#机组 √2 切除1#,2#机组 切除1#,2#机组 √3 切除1#,2#,3#机组 切除1#,2#,3#机组 √ 4切除1#,2#,3#,4#机组切除1#,2#,3#,4#机组√2、接收永圣域转丰泉切机命令:序号 接收远方命令报文 本地切机状态 结论1 切除1#机组 切除1#机组 √2 切除1#,2#机组 切除1#,2#机组 √3 切除1#,2#,3#机组 切除1#,2#,3#机组 √ 4切除1#,2#,3#,4#机组切除1#,2#,3#,4#机组√3、已经跳闸的机组,在接收到命令时不再切除:序号 收命令前跳闸情况接收永圣域命令内容 装置实际切机情况 结论1 1#机组跳闸 切除1#,2#机组 切除2#机组 √ 21#,2#机组跳闸切除1#,2#,3#机组切除3#机组√3 1#,2#机组跳闸切除1#,2#机组不动作√4 1#,2#机组跳闸切除1#机组不动作√4、在同一周期内先后收到丰泉切机命令和永圣域切机命令情况:序号第1次接收永圣域转丰泉命令第2次接收永圣域命令装置实际切机情况结论1 切除1#机组切除1#,2#机组切除1#,2#机组√2 切除1#,2#机组切除1#,2#,3#机组切除1#,2#,3#机组√3 切除1#,2#机组切除1#,2#机组切除1#,2#机组√4 切除1#,2#机组切除1#机组切除1#,2#机组√序号第1次接收永圣域命令第2次接收永圣域转丰泉命令装置实际切机情况结论1 切除1#机组切除1#,2#机组切除1#,2#机组√2 切除1#,2#机组切除1#,2#,3#机组切除1#,2#,3#机组√3 切除1#,2#机组切除1#,2#机组切除1#,2#机组√4 切除1#,2#机组切除1#机组切除1#,2#机组√三、线路相关信息上送检测序号电厂状态是否上送机组信息结论1 正常情况下上送√2 总功能压板退出不上送√3 通道压板退出不上送√4 装置接收永圣域通道断不上送√5 装置闭锁不上送√南瑞电网安全稳定技术分公司现场调试人:现场参与调试单位:现场参与调试人员:日期:。
