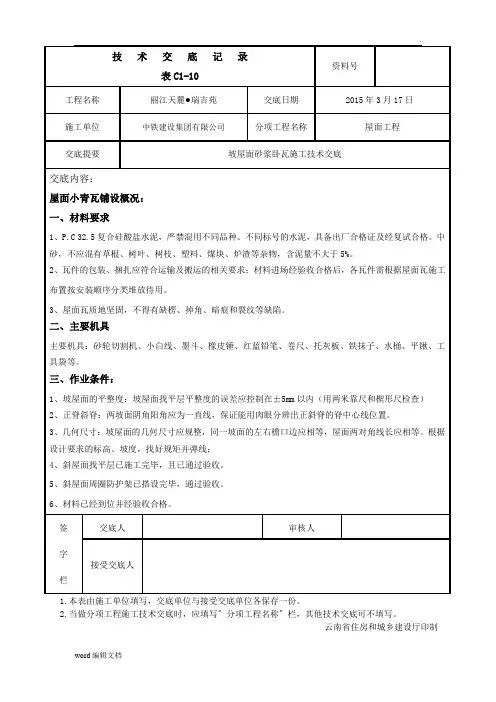

坡屋面砂浆卧瓦施工技术交底

技术交底记录

资料号

表C1-10

工程名称丽江天麓●瑞吉苑交底日期2015年3月17日

施工单位中铁建设集团有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容：

屋面小青瓦铺设概况：

一、材料要求

1、P.C 32.5复合硅酸盐水泥，严禁混用不同品种、不同标号的水泥，具备出厂合格证及经复试合格。中砂，不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物，含泥量不大于5%。

2、瓦件的包装、捆扎应符合运输及搬运的相关要求；材料进场经验收合格后，各瓦件需根据屋面瓦施工布置按安装顺序分类堆放待用。

3、屋面瓦质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。

二、主要机具

主要机具：砂轮切割机、小白线、墨斗、橡皮锤、红蓝铅笔、卷尺、托灰板、铁抹子、水桶、平锹、工具袋等。

三、作业条件：

1、坡屋面的平整度：坡屋面找平层平整度的误差应控制在±5mm以内（用两米靠尺和楔形尺检查）

2、正脊斜脊：两坡面阴角阳角应为一直线，保证能用肉眼分辨出正斜脊的脊中心线位置。

3、几何尺寸：坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等。根据设计要求的标高、坡度，找好规矩并弹线；

4、斜屋面找平层已施工完毕，且已通过验收。

5、斜屋面周圈防护架已搭设完毕，通过验收。

6、材料已经到位并经验收合格。

签交底人审核人

字

接受交底人

栏

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写〞分项工程名称〞栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制

技术交底记录

资料号

表C1-10

工程名称丽江天麓●瑞吉苑交底日期2015年3月17日

施工单位中铁建设集团有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容：

四、施工工艺：

本工程斜屋面挂瓦施工采用屋面瓦卧浆（1:3水泥砂浆）做法，屋面瓦由甲方提供。

施工顺序

1、测量放线：在屋脊处弹出分中线，尽量使屋面对称或平行，然后从屋檐往上弹第一条平行线确定屋檐第一层瓦位置，由于砼屋面在浇筑中可能出现的误差，山檐于屋檐不一定成直角，所以需取一条与屋檐线为直角的山檐线。再根据实际的误差调节山檐安装瓦件的预留位置。两檐边通常预留60mm弹线，必要时调整，在20mm范围内调整，这两条弹线也是主瓦铺设的始线与终线，另外，还需要每隔2m弹一道控制线。

2、调浆：调配1:3水泥砂浆辅瓦，卧铺时，铺上砂浆，以瓦挤揉砂浆至瓦卧平、卧齐、卧牢。瓦缝咬合紧密，无翘缝（俗称“喝风”）。

3、选瓦：采用手敲、听声，尺量分类堆放等手段对瓦尺寸、色泽进行分类。对不符合要求的一律剔除。做到同一坡面统一尺寸、色泽协调一致。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写〞分项工程名称〞栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制技术交底记录

表C1-10

资料号

工程名称丽江天麓●瑞吉苑交底日期2015年3月17日

施工单位中铁建设集团有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容：

5、铺屋面、檐口瓦：

为保证屋面达到三线（水平、垂直、对角线）标齐，应在屋檐第一排瓦和屋脊处最后一排瓦施工前进行预先铺设。卧瓦层：30mm厚用1：3水泥砂浆做卧瓦层。筒板瓦铺砌做法为一搭七露三，露面1/3。

从檐口开始，由下至上、自左而右施工。坡屋面檐口瓦头要挑出砼檐边50-70mm，瓦与结构挑檐基层接缝处要用水泥砂浆封严。要先挂水平线，以控制檐口及各排瓦的平整度。平整度、垂直度误差不大于10mm。

每一排底瓦和上瓦铺装时必须要拉线铺装，必须保证底瓦、上瓦铺装顺直。卧铺时，铺上砂浆，以瓦挤揉砂浆至瓦卧平、卧齐、卧牢。瓦缝咬合紧密，无翘缝（俗称“喝风”）。砂浆最薄处25mm，在两垄底瓦之间应用1：3水泥砂浆将两瓦之间填饱满，砂浆饱满度须达到100%。搭接缝抹平后，应及时将面层残存的水泥浆清洗干净，并做好成品保护。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写〞分项工程名称〞栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制技术交底记录

表C1-10

资料号

工程名称丽江天麓●瑞吉苑交底日期2015年3月17日

施工单位中铁建设集团有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容：

6、安装屋脊瓦：铺完主瓦，最后做脊瓦，屋脊铺设要求平、直。

a、铺设脊瓦应从封头脊瓦开始，逆风向铺设，搭接铺至末端封头脊瓦，脊瓦搭接瓦尾的宽度每边不小于40mm。铺设时，沿屋脊中心位置挂线，以保证脊瓦瓦面平直，无起伏现象。

b、脊瓦底部要垫塞平稳，采用1：3水泥砂浆座浆，座浆要饱满，使屋脊不沉陷变形。

c、脊瓦间缝隙用与瓦同色色料，渗水泥砂浆配制勾缝。

d、脊瓦两侧与主瓦相交的缝隙用水泥砂浆填实后贴入正档勾修饰防水，若不贴正档勾可用色料水泥砂浆修饰。

7、铺设斜脊处瓦：屋面瓦铺设至斜脊处，板瓦筒瓦根据斜屋脊角度、长度进行切割，斜屋脊采用筒瓦装饰，铺设时应注意防止砂浆污染瓦片及对成品瓦片的保护，切割后剩余部分瓦可根据现场情况用与其他

签字栏

交底人审核人接受交底人

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写〞分项工程名称〞栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制
