雨水回用设计方案
绿色建筑的雨水收集和中水回用
绿色建筑的雨水收集和中水回用随着社会的发展，人类对资源需求的增长和资源短缺之间的矛盾日益加剧，水的供给与需求矛盾日益突出，进行水资源的合理开发利用已成为全世界所面临的问题。
绿色建筑以可持续发展的思想为指导，提倡水的循环利用、雨水与中水处理回用，使水环境系统的综合效率达到最优，降低能耗，做到无废无污染，建成生态平衡的建筑环境。
城市的扩张，将不可避免的造成不透水地面面积的增加、地表雨水径流系数和径流量的提高，从面导致雨水大量流失，需加大排水系统的建设规模和投资资金；同时，由于减少了雨水的地下渗入量，使得地下水得不到充分涵养，对城市的生态环境将产生不利的影响。
为此，自20世纪70年代末起，世界各国都开始重视雨水特别是在城市建筑中雨水的收集、渗透与利用技术的开发应用。
1.雨水收集1.1.雨水水质特点天然降雨中污染指标浓度较低，水质基本良好。
初期雨水污染主要为有机污染和悬浮固体污染，其他污染指标浓度相对较低。
雨水悬浮物、COD、氨氮、总P随降雨历时的延长而逐渐降低，降雨后期COD趋于稳定，水质较好。
因此，雨水的收集利用应考虑舍弃初期雨水径流，以减少对处理设施的影响，设置初期弃流设施即可以达到此目的。
屋顶的雨水消除初期径流后，可以使用；人行道的雨水可以直接流入道旁绿地；机动车道的雨水经过处理方可使用。
1.2雨水收集系统雨水收集主要包括屋面雨水、广场雨水、绿地雨水和污染较轻的路面雨水等。
屋面雨水收集方式：按雨水管道的位置分为外收集系统和内收集系统，外收集系统由檐沟、收集管、水落管、连接管组成；内收集系统是屋面设雨水斗，建筑内部有雨水管道的系统。
1.3雨水收集方案及流程雨水收集方案及流程于图1和图2.2．中水处理和回用2.1建筑中水回用的定义建筑中水回用就是将公共建筑或建筑小区中人们生活或生产活动中排放的生活污水、冷却水，经集流、水处理、输配水等技术，回用于建筑或建筑小区。
它是一种介于建筑生活给水与排水之间的杂用水。
房地产项目雨水回用设计技术标准

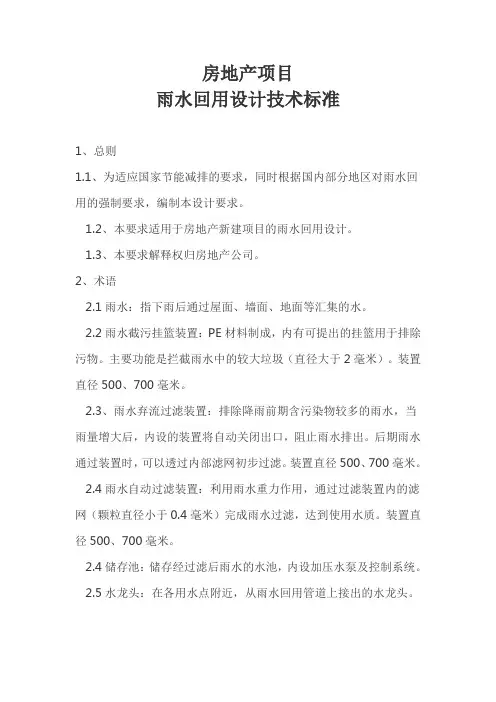

房地产项目雨水回用设计技术标准1、总则1.1、为适应国家节能减排的要求，同时根据国内部分地区对雨水回用的强制要求，编制本设计要求。
1.2、本要求适用于房地产新建项目的雨水回用设计。
1.3、本要求解释权归房地产公司。
2、术语2.1雨水：指下雨后通过屋面、墙面、地面等汇集的水。
2.2雨水截污挂篮装置：PE材料制成，内有可提出的挂篮用于排除污物。
主要功能是拦截雨水中的较大垃圾（直径大于2毫米）。
装置直径500、700毫米。
2.3、雨水弃流过滤装置：排除降雨前期含污染物较多的雨水，当雨量增大后，内设的装置将自动关闭出口，阻止雨水排出。
后期雨水通过装置时，可以透过内部滤网初步过滤。
装置直径500、700毫米。
2.4雨水自动过滤装置：利用雨水重力作用，通过过滤装置内的滤网（颗粒直径小于0.4毫米）完成雨水过滤，达到使用水质。
装置直径500、700毫米。
2.4储存池：储存经过滤后雨水的水池，内设加压水泵及控制系统。
2.5水龙头：在各用水点附近，从雨水回用管道上接出的水龙头。
2.6水泵及控制柜：用于给雨水加压或排除初期雨水的水泵及控制水泵电器元件的总称。
3、基本规定3.1根据我国的气候特点，考虑年降雨量在600MM/年以上的地区采用雨水回用系统。
降雨量达不到600MM/年的原则上不做，只有政府要求必须设置时，才设置雨水回用系统。
3.2本设计要求中雨水回用系统中处理工艺采用无动力模式。
3.3雨水回用系统可以独立布置，在小区内可以布置一套或几套，各自独立运作。
3.4为便于标准化设计、施工，建议采用成套产品：雨水截污挂篮装置、雨水弃流过滤装置、雨水自动过滤装置。
起到收集、过滤的作用，过滤后的雨水直接接入储存池待用。
3.5储存池应有检修口（600*600或800*800），检修口直接通到地面。
同时设置通气管伸出地面并下弯（具体伸出高度根据景观要求确定）。
3.6水泵控制柜设置在水池附近，并做好防雨、防溅处理。
4、系统组成4.1、雨水系统：雨水系统是雨水回用系统的基础，包括屋面雨水斗、外墙雨水管、检查井、雨水篦子、市政总管等组成。
雨水回收系统施工方案(3篇)
第1篇一、项目背景随着城市化进程的加快，水资源短缺问题日益突出。
雨水作为一种重要的水资源，其利用率较低，浪费现象严重。
为了提高雨水利用率，减少水资源浪费，本项目拟在XX地区建设一套雨水回收系统。
本方案旨在为雨水回收系统的施工提供详细的指导和依据。
二、项目目标1. 提高雨水利用率，减少水资源浪费。
2. 降低城市排水压力，减轻污水处理负担。
3. 提高城市生态环境质量。
4. 为雨水回收系统提供可靠的技术保障。
三、施工范围1. 雨水收集区域：包括屋顶、道路、绿地等。
2. 雨水收集设施：雨水斗、雨水管道、调节池、过滤设施等。
3. 雨水处理设施：沉淀池、过滤池、消毒设施等。
4. 雨水利用设施：灌溉系统、绿化用水系统、景观用水系统等。
四、施工方案1. 施工准备（1）组织机构：成立雨水回收系统施工领导小组，负责项目的组织、协调和监督。
（2）人员配备：根据项目需求，配备项目经理、施工队长、技术员、质检员、安全员等。
（3）材料设备：采购雨水斗、雨水管道、调节池、过滤设施、沉淀池、过滤池、消毒设施、灌溉系统、绿化用水系统、景观用水系统等材料设备。
（4）施工图纸：根据设计图纸，编制施工图纸和技术规范。
2. 施工流程（1）雨水收集区域施工1）屋顶收集：在屋顶设置雨水斗，连接雨水管道，将屋顶雨水收集至调节池。
2）道路收集：在道路两侧设置雨水斗，连接雨水管道，将道路雨水收集至调节池。
3）绿地收集：在绿地设置雨水斗，连接雨水管道，将绿地雨水收集至调节池。
（2）雨水收集设施施工1）雨水斗安装：按照设计要求，将雨水斗安装在相应位置，确保安装牢固、密封良好。
2）雨水管道安装：按照设计要求，将雨水管道连接至雨水斗，确保管道安装平整、无破损。
3）调节池施工：按照设计要求，进行调节池的基础施工、墙体施工、池顶施工等。
4）过滤设施施工：按照设计要求，进行过滤设施的基础施工、墙体施工、池顶施工等。
（3）雨水处理设施施工1）沉淀池施工：按照设计要求，进行沉淀池的基础施工、墙体施工、池顶施工等。
雨水回收利用系统
雨水回收利用系统
雨水回收利用系统，是将雨水根据需求进行收集后，并经过对收集的雨水进行处理后达到符合设计使用标准的系统。
现今多数由弃流过滤系统、蓄水系统、净化系统组成。
雨水利用的意义：
我国水资源紧缺，尤其是大部分以城市为中心的地区，全国700多个地级市以上的城市中，有近400座城市缺水或严重缺水，且成递增趋势，以致国家不得不花费巨资建设调水工程。
雨水是自然界一种优质的淡水资源，经简单处理即可实现冲厕、路面喷洒、绿化浇灌的功能，回用雨水具有显著的节水效能。
与此同时，健康住宅、生态居住区正迅猛发展，建筑区雨水回收利用系统，以其良好的节水效益和环境生态效益适应了城市的现状与需求，是未来水资源利用的重要方向。
雨水回收设计
雨水回收设计【篇一：雨水回收利用方案】雨水处理利用工程设计方案目录前言 (1)一、设计依据及原则 (2)1.1 设计依据 (2)1.2 设计原则 (2)二、雨水利用系统分析 (2)2.1 项目概况 (2)2.2 水量平衡分析 (2)2.3 系统处理能力分析 (3)2.4 系统工艺流程 (3)三、雨水弃流系统 (3)四、雨水处理站 (4)4.1 雨水处理站设计 (4)4.2 雨水蓄水池 (4)4.3 清水池 (4)五、雨水净化处理 (4)5.1 雨水水质 (4)5.2 回用水质 (5)5.3 处理工艺 (6)5.3.1 混凝 (7)5.3.2 过滤 (8)5.3.3 消毒 (8)六、主要构筑物及设备明细 (9)6.1 构筑物列表 (9)6.2 主要设备表 (9)6.3 运行成本分析 (10)6.4 人员培训及售后服务 (10)一、设计依据及原则1.1 设计依据? 《建筑与小区雨水利用工程技术规范》(gb50400-2006)； ? 《雨水利用工程技术规范》(dgj32/tj113-2001)；? 《室外给水设计规范》（gb50013-2006）；? 《室外排水设计规范》(gb50014-2006)；（2014年版）? 《建筑给水排水设计规范》(gb50015-2003(2009年版) )； ? 主设计单位提供的参数和图纸等资料。
1.2 设计原则1.安全性：结合工程实际情况，对弃流系统进行合理的高程设计，避免暴雨倒灌，保证雨水收集、处理系统的安全运行。
2.经济性：合理进行雨水弃流和处理的工艺设计，减少初投资和运行费用；智能控制，提高雨水利用率，最大限度的体现雨水利用的经济性。
3.可靠性：选择稳定可靠的工艺，保证处理后水质达标，实现用水的安全、可靠。
4.简便性：雨水弃流、处理处理设施应能自动运行，操作、维护简便，以减少劳动强度。
二、雨水利用系统分析2.1 项目概况雨水处理利用工程主要收集屋面雨水及路面雨水，前期雨水做弃流处理，后期雨水收集，雨水经处理后主要回用于绿化灌溉及道路清洗。
雨水弃流井
雨水弃流井【篇一：雨水处理方案】雨水处理回用系统技术方案雨水处理回用方案设计水是生命的起源、是人类生存和社会发展不可或缺物质基础。
但随着人口的增长和工业的不断发展，一方面，人们对水的需求量日益加大，另一方面人类的生活和生产活动对水资源的破坏程度越来越严重，由此造成了水资源短缺的局面不断加剧。
由于我国水资源的时空分布不均，在水资源保有量相对较大的南方省区同样面临缺水的威胁。
雨水作为一种宝贵的水资源,已得到全世界各国的认可。
收集利用的雨水在一定范围内可代替自来水,以缓解城市水资源的短缺,同时能在一定程度上减轻城市污水管网的负荷。
而屋面雨水污染程度较轻,处理成本低,更应该是我们收集利用的主要对象。
雨水的利用分间接和直接两种。
间接利用是采用多种雨水渗透设施，将雨水回灌地下，以补充地下水资源；直接利用是将雨水进行收集、贮存和净化后，水质达到《建筑与小区雨水利用工程技术规范(gb50400-2006)》，然后直接用于冲洗路面、绿化、洗车、冲厕等。
1初期雨水的弃流与弃流装置初期雨水中的污染物含量较高,随着径流的持续,雨水流经的物体表面被不断冲洗，污染物含量逐渐减小到相对稳定的程度。
所以，直接弃流初期雨水已成为减少收集的雨水中污染物的一个有效途径。
在雨水利用工程中,将弃流作为整个雨水收集处理工艺的预处理,为雨水的贮存和后续处理提供水质相对稳定的水源,同时，也避免收集和处理单场降雨量产生很小径流的雨水。
1.1初期雨水水质由于降水淋洗了大气污染物(主要为ss、cod、硫化物、氮氧化物等)和集水面积累的大气沉积物以及屋面材料产生的污染物,致使初期雨水污染程度较高。
初期雨水中所含的主要污染物有cod、ss，还有极少量的铅、磷和氮。
同时雨水可生化性差，bod/cod通常只有0.1~0.15。
经初期雨水弃流后的雨水水质则较为稳定，如cod为80~120mg/l，ss为20~40mg/l，色度为10~40。
对于屋面初期雨水的弃流量，可根据试验测定或按2~3mm降水量进行计算；对于路面雨水可按3~5mm降水量进行计算。
雨水回用计算
雨水回用计算【篇一：雨水处理回用设计方案】杭州万科良渚白鹭郡南二期b块雨水处理回用工程初步方案上海中房建筑设计有限公司二〇一二年十二月1 工程概况杭州万科良渚白鹭郡南二期b块项目拟采用屋面雨水作为回用水水源，收集范围为小区5#-25#房的屋面雨水。
屋面雨水经雨水弃流井、储水池、雨水过滤系统等处理后，供小区绿化浇灌及道路浇洒之用。
表1 主要经济技术指标本单位受业主委托，提供雨水方案设计，以供各方决策参考。
2 设计水量、水质2.1 绿化用水量绿化面积为20216 ㎡本项目绿化浇洒日用水量=20216x0.002=40.4 m32.2 道路浇洒用水量道路面积为26297 ㎡本项目绿化浇洒日用水量=26297x0.002=52.6 m32.3 雨水收集利用的总体规划及计算数据根据《建筑与小区雨水利用工程技术规范》的规定：雨水储存设施的有效储存容积不宜小于集水面重现期1—2 年的日雨水设计径流总量扣除设计初期径流弃流量。
本方案取设计重现期为1 年。
统计浙江省52 年降雨数据得杭州市年均降雨量1431.1mm，年均降雨次数为150 次。
根据设计日可用降雨量计算储水池容积按照1 年一遇的降雨重现期计算，根据《民用建筑节水设计标准》gb50555-2010计算年雨水下垫面可收集雨水量为：wya=（0.6~0.7）?10?cha f式中：hawya——年雨水收集量，m3；——常年降雨厚度， 1431.1mm；f ——汇水面积，h㎡：0.6-0.7 ——除去不能形成径流的降雨、弃流雨水等外的可回用系数。
项目区域内屋顶年降雨共收集雨水量为wyawya：生活用水节水用水量见附表一：年收集雨水量14329.6m3123554.3?10%=12355.4m3年均降雨次数150次，每次可收集雨水平均量为95.5 m3，根据《建筑与小区雨水利用工程技术规范》gb50400-2006要求“雨水可回用水量宜按雨水收集水量的90%-95%计”，则可用水量按95%计，可得可用每次降雨雨水量为90.7 m3最高日降雨厚度189.3mm：wy=10?chy f=10?0.9?189.3?1.58936?2707.79m3雨水回用系统日用水量=52.6+40.4=93m30.4wy ,所以雨水集水池容积=3?93=279m3。
(完整版)雨水处理回用设计方案
杭州万科良渚白鹭郡南二期B 块雨水处理回用工程初步方案上海中房建筑设计有限公司二〇一二年十二月1 工程概况杭州万科良渚白鹭郡南二期B 块项目拟采用屋面雨水作为回用水水源，收集范围为小区5#-25# 房的屋面雨水。
屋面雨水经雨水弃流井、储水池、雨水过滤系统等处理后，供小区绿化浇灌及道路浇洒之用。
主要经济技术指标表2 设计水量、水质2.1绿化用水量按照《建筑给水排水设计规范》（GB50015-2003）表3.1.4规定，绿化浇洒用水定额可按浇洒面积1.0~3.0L/（㎡·d）计算。
本设计取2.0L/（㎡·d）绿化面积为20216 ㎡本项目绿化浇洒日用水量=20216x0.002=40.4 m32.2 道路浇洒用水量按照《建筑给水排水设计规范》（GB50015-2003）表3.1.4规定，绿化浇洒用水定额可按浇洒面积1.0~3.0L/（㎡·d）计算。
本设计取2.0L/（㎡·d）道路面积为26297 ㎡本项目绿化浇洒日用水量=26297x0.002=52.6 m32.3雨水收集利用的总体规划及计算数据根据《建筑与小区雨水利用工程技术规范》的规定：雨水储存设施的有效储存容积不宜小于集水面重现期1—2 年的日雨水设计径流总量扣除设计初期径流弃流量。
本方案取设计重现期为1 年。
统计浙江省 52 年降雨数据得杭州市年均降雨量 1431.1mm ，年均降雨次数为 150 次。
根据设计日可用降雨量计算储水池容积按照 1 年一遇的降雨重现期计算，根据《民用建筑节水设计标准》 GB50555-2010 计算年雨水下垫面可收集雨水量为：W ya =(0.6~0.7) 10 c h a F式中：W ya—— 年雨水收集量， m 3；Ψ—— 雨量径流系数，根据《建筑与小区雨水利用工程技术规范》取0.9 ；＝0.7×10×0.9×1431.1×1.58936=14329.6m3年收集雨水量 14329.6 m 3 >123554.3 10%=12355.4m 3年均降雨次数 150 次，每次可收集雨水平均量为 95.5 m3，根据《建筑与小区 雨水利用工程技术规范》 GB50400-2006要求“雨水可回用水量宜按雨水收集水量的 90%-95%计”，则可用水量按 95%计，可得可用每次降雨雨水量为 90.7 m3最高日降雨厚度 189.3mm ：W y =10 c h y F=10 0.9 189.3 1.58936 2707.79m 3雨水回用系统日用水量 =52.6+40.4=93 m 3 <0.4 W y, 所以雨水集水池容积=3 93=279m 3 。
雨水回用施工方案
雨水回用施工方案雨水回用是一种节约水资源，保护环境的重要举措。
在城市建设中，制定合理的雨水回用施工方案，不仅可以解决水资源短缺问题，还能够减轻排水系统的负担，防止城市内涝等问题的发生。
下面是一个雨水回用施工方案的示例，仅供参考。
1. 雨水收集系统建设首先，需要建设一个完善的雨水收集系统。
在建筑物的屋面、道路、广场等地方安装雨水收集装置，将雨水收集起来并进行初步处理。
收集装置可以选择雨水收集桶、雨水收集管道等设备。
为了保证收集效果，应当在适当的位置设置雨水收集井，方便收集工作的进行。
2. 雨水贮存设备建设收集到的雨水需要进行贮存，以便后续利用。
应考虑建设雨水贮存设备，如雨水贮存池或水箱等。
设备选用耐腐蚀、防渗漏等材料，确保雨水贮存的安全和质量。
同时，要注意设备的保养和定期清洁，以防止水质污染。
3. 雨水净化处理为了确保雨水的质量，在雨水回用前需要进行净化处理。
可以采用物理或化学方法对雨水进行过滤、沉淀、杀菌等处理，去除悬浮物、有害物质和细菌等，以确保后续使用安全、卫生。
4. 雨水回用方式确定雨水回用可以采用多种方式，如浇灌绿化、冲洗马桶、地下排水等。
根据实际需求和施工条件，确定最适合的雨水回用方式。
在建筑物周围设置绿化带或种植植物，利用雨水进行浇灌，提高水资源利用效率。
在办公楼、住宅小区等地方，可以将雨水用于冲洗马桶、洗衣机等中小型生活用水设备。
在地下排水中添加雨水进行混合排放，减轻排水系统的负荷，减少排污对环境的影响。
5. 监测与管理为了确保雨水回用系统的正常运行，需要进行监测与管理。
设置监测装置，监测雨水贮存容量、质量、回用量等指标，及时发现问题并采取相应措施。
定期对系统进行检查和维护，定期清理雨水回用设备，确保系统的安全和可靠性。
通过上述雨水回用施工方案的实施，可以有效地利用雨水资源，减少城市水资源压力，保护环境，实现可持续发展。
但需要注意的是，在实施过程中要充分考虑当地的气候、水资源状况以及经济因素等因素，灵活调整方案，确保实施效果的最大化。
雨水回用方案
雨水回用方案雨水是一种宝贵的资源，越来越多的城市开始意识到雨水的重要性，并探索将雨水回用的方案。
雨水回用不仅可以解决城市水资源短缺的问题，还可以减轻城市排水系统的负担，缓解城市内涝等问题。
在这篇文章中，我们将介绍一些雨水回用方案，并探讨其应用的潜力和挑战。
1. 雨水收集和储存雨水收集和储存是雨水回用的基础。
大部分城市的雨水流失到排水系统中，浪费了这一宝贵资源。
因此，建造雨水收集系统是第一步。
这个系统可以包括天井和屋顶的雨水收集设备，将雨水收集起来。
收集的雨水可以通过管道输送到储水池或地下水坑中进行储存。
2. 雨水净化和过滤储存的雨水并不一定可以直接用于饮用或冲洗等用途，因为雨水可能含有微生物、颗粒物和化学物质等污染物。
因此，进行雨水的净化和过滤是非常重要的。
常见的净化和过滤方法包括沉淀池、过滤器和消毒器等。
这些设备可以帮助去除悬浮固体、杂质和细菌等污染物，使雨水更加干净和安全。
3. 雨水回用系统的应用雨水回用系统可以应用于多个领域，包括农业灌溉、工业用水和城市景观绿化等。
在农业领域，雨水回用可以解决农田灌溉的问题，减少对地下水的依赖，并提高农作物的产量和质量。
在工业领域，雨水回用可以用于冷却系统、洗车设施和制造过程中的清洗等，减少对自来水的需求，降低生产成本。
在城市景观绿化方面，雨水回用可以用于供应公园、花坛和草坪等植物的灌溉，美化城市环境。
4. 雨水回用的挑战虽然雨水回用有很多潜力和好处，但也面临一些挑战。
首先是技术难题。
雨水回用系统需要设备和技术的支持，包括雨水收集设备、净化设备和输送系统等。
这些设备的成本和维护需要一定的经济和技术投入。
其次是水质监测和管理问题。
使用回用水需要确保水质符合相关标准，以保障人们的安全和健康。
因此，建立水质监测和管理体系是必要的。
最后是推广和普及的问题。
雨水回用系统需要得到政府和社会的支持，通过宣传和教育普及给更多的人群。
5. 控制雨水排放除了回用雨水，控制雨水排放也是同样重要的一环。
最新-雨水回用体系设计思路与方法 精品
雨水回用体系设计思路与方法1工程概况某著名外企在武汉设置了一工业园,该工业园由厂房、危险品仓库、变电站、污水处理站、油罐区以及一些辅助用房组成。
工业园基地面积95万2,主厂房占地面积约4万2。
主厂房单层彩钢板斜屋面面积375882,其余屋面为混凝土平屋面。
彩钢板屋面面积大,有坡度,雨水集流快,雨水排放速度要求快,因此该部分屋面雨水排放采用压力流虹吸式雨水排放系统。
主厂房屋面雨水经屋面雨水排放系统收集,经初期弃流后进入雨水回用系统原水池,然后经物化处理后回用于厂区绿化、空调冷却水补水、建筑内冲厕使用、消防补水。
该项目为饮料灌装厂,项目用水量极大且用水种类多,近期2条生产线最高日用水量33003,工艺用水占22003,锅炉补水1803,空调补水7633。
远期4条生产线各种用水量可按翻倍计算。
工艺用水按水质区分为反渗透水和软化水,由市政自来水经厂内的水处理站处理提供。
锅炉补水由水,空调补水由中水提供,其余卫生器具冲洗用水、绿化浇灌、室外场地冲洗、消防补水也均由中水提供,不过水量远小于空调补水量。
该项目因排水需达到二级排放标准方许可外排入市政管网,因此项目内需设置供项目自用的污水处理站,全部生活污废水和生产工艺废水均需处理达标后方可排入市政管网。
因评奖的要求,本项目需要采用中水回用。
因此污水处理站除按市政排放许可标准配置处理设备外,并配置了进一步的污水深度处理设备以满足中水回用水质要求。
2雨水回用系统工艺流程及水量平衡计算对于本项目而言,中水的来源较多,中水原水水量也较大,近期2条生产线仅工艺生产废水原水量就达15003,远大于94853的中水用水量,其中约2003的工艺废水为优质中水水源,基本无需处理即可作为中水回用。
另外的约13003的工艺废水需经深度处理后方可作为中水回用,其处理费用高于雨水经初期弃流后处理回用的费用。
因此,经水量平衡计算,并应业主要求,将主厂房建筑屋面雨水经过初期弃流和工艺生产废水均作为中水水源,按处理工艺的难易程度确定不同中水水源的使用优先顺序。
雨水回用施工方案
雨水回用施工方案引言随着城市化进程的加快和人口的快速增长，城市面临着越来越严峻的水资源短缺问题。
为了有效解决城市水资源的问题，雨水回用成为一种常见的节水措施。
本文将介绍雨水回用的施工方案，旨在帮助读者了解如何设计和建设一个雨水回用系统。
1. 雨水回用系统的基本原理雨水回用系统是通过收集和处理雨水，将其转化为可用于冲洗马桶、浇灌花园等用途的非饮用水。
系统的设计主要包括雨水收集、净化处理、储存和分配等环节。
1.1 雨水收集雨水收集是系统的第一步，可以通过设置雨水收集装置，如屋顶、地面排水系统等收集下雨时的雨水，并将其导入雨水回用系统中。
1.2 净化处理收集到的雨水需要经过净化处理，以去除其中的杂质和污染物。
常用的净化处理方法包括滤网过滤、沉淀、颗粒物过滤和消毒等。
1.3 储存净化处理后的雨水需要储存起来，以备后续使用。
储存装置可以是地下水箱、储水塔或其他容器，具体选择要根据实际情况进行。
1.4 分配储存的雨水可以根据需要进行分配，用于冲洗马桶、浇灌花园等非饮用水用途。
2. 施工步骤及要点雨水回用系统的施工过程需要遵循一定的步骤和要点，以确保系统的可靠性和稳定性。
2.1 方案设计在施工前，需要进行系统的方案设计，包括确定雨水收集装置、净化处理设备、储存装置的位置和容量等。
同时还需要考虑系统的管道布置和连接方式等细节。
2.2 材料采购根据方案设计确定所需的材料清单，并进行材料的采购工作。
需要注意选择质量可靠的材料，以保证系统的长期运行。
2.3 施工施工按照方案设计进行工程施工，包括安装雨水收集装置、净化处理设备、储存装置以及相关的管道和连接件等。
在施工过程中，需要注意施工质量和安全。
2.4 调试测试完成施工后，需要对雨水回用系统进行调试和测试，确保系统的正常运行。
对于净化处理设备和储存装置，还需要定期检查和维护，以确保其正常工作。
3. 施工注意事项在进行雨水回用系统施工时，需要注意以下事项，以确保系统的可靠运行和安全使用。
雨水回用工程设计方案
绿城项目地表水处理工程设计方案二〇一五年六月目录一、总论............................................. 错误!未指定书签。
1.1 项目名称......................................... 错误!未指定书签。
1.2 建设单位......................................... 错误!未指定书签。
1.3 设计单位......................................... 错误!未指定书签。
1.4 项目地点......................................... 错误!未指定书签。
1.5 处理规模......................................... 错误!未指定书签。
1.6 投资规模......................................... 错误!未指定书签。
1.7 编制原则......................................... 错误!未指定书签。
1.8 设计依据......................................... 错误!未指定书签。
1.9 项目概况......................................... 错误!未指定书签。
二、总体设计......................................... 错误!未指定书签。
2.1 处理规模 .................................................................................... 错误!未指定书签。
2.2 设计水质指标 ............................................................................ 错误!未指定书签。
海绵城市雨水回用施工方案书最终
根据甲方要求选定配电柜放置区域，布线安装。
15.控制程序录取，放水调试
总控程序录入，放水至蓄水池，和清水池，进行演示调试程序。
16.验收
3、其他配件功能
一、两布一膜
两层土工布（450g防止回填土进入模块污染水源），中间为防水PE膜（1mm，防止蓄水池水流流出，满足蓄水）。
二、雨水控制柜
6顶盖安装
最上面一层模块的八根柱体顶口和中间的圆洞均需装圆形顶盖，对回填土起到承载的作用。
7聚苯板安装敷设
聚苯板均为定制版，尺寸要和模块深度契合，保证能均匀覆盖。
聚苯板敷设完毕应立即回填。两布一膜包裹完毕之后，在回填土之前，在模块水池四周安装聚苯板，对池体起到保护的作用。
8回填
1、模块水池顶面以上0.5的范围内必须人工回填，严禁机械在模块水池上方进行推土回填。
5回用井
回用井又称提升井与配水井一样，选用HDPE中空壁缠绕管为井筒，尺寸用DN700。主要作用是将蓄水池中的水通过供水机组送入地埋一体机进行过滤杀菌。
10.地埋一体机安装
地埋一体机是进行深度净化杀菌的水处理设备。内部主要设备有多介质多虑器，紫外线，药罐，计量泵，泄压阀，水表，电磁阀等。其中多介质过滤器为水质深度净化除脏的作用。紫外线和药罐均为杀菌设备。设备六个进出口分别为：蓄水池进水，蓄水池进水过滤后出水，蓄水池进水泄压出水，自来水补水入口，自来水出水口，过滤器排污出口。
（5）混凝土底板上面铺设中砂找平层，厚20mm.
2土工布和土工膜
先铺设一层土工布，土工布上面铺设土工膜，最上面再铺设一层土工
布，上下两层的土工布对中间的土工膜起到保护的作用。
3模块搭接
根据图纸要求选定长宽方向，没两组模块之间左右连接件，上下连接件，顶盖要均匀敷设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雨水回用设计方案城市雨水利用在国外已有几十年的历史，特别是近年来在欧洲、美国、日本、澳大利亚等许多地区和国家，对城市雨水的利用与资源化非常普遍。
我国是世界上严重缺水的83个国家之一，人均水资源占有量仅为世界平均水平的1/4。
同时，由于我国水资源的时空分布不均，在水资源保有量相对较大的南方省区同样面临缺水的威胁。
为应对这一局面，我国从上世纪八十年代起就鼓励水的复用和回用，经过近30年的研究和实践，我国在水的重复使用上已经取得了长足的发展，在技术和工艺上都为城市排水的重复使用积累了丰富的经验。
旭莱特节水龙头。
水是生命的起源、是人类生存和社会发展不可或缺物质基础。
但随着人口的增长和工业的不断发展，一方面，人们对水的需求量日益加大，另一方面人类的生活和生产活动对水资源的破坏程度越来越严重，由此造成了水资源短缺的局面不断加剧。
在上述基础上，各级政府主管部门制定、完善了各种相关和配套规定和标准，倡导和激励污水的处理和回用。
雨水作为一种宝贵的水资源,已得到全世界各国的认可。
收集利用的雨水在一定范围内可代替自来水,以缓解城市水资源的短缺,同时能在一定程度上减轻城市污水管网的负荷。
而屋面雨水污染程度较轻,处理成本低,更应该是我们收集利用的主要对象。
与生活污水和工业废水相比，雨水具有污染程度小，处理、回用简单的优势。
因而，对其收集、处理回用，近年来日益受到各级政府的重视。
旭莱特节水器具节水率30% 而我国对城市雨水，特别是屋面雨水的利用尚处于起步阶段，但是，经过各科研部门和水处理单位的积极努力，已经取得了可喜的进步，逐步形成了行之有效的处理工艺和设备，投入工程使用后，获得了令人满意的效果。
雨水的利用分间接和直接两种。
间接利用是采用多种雨水渗透设施，将雨水回灌地下，以补充地下水资源：直接利用是将雨水进行收集、贮存和净化后，水质达到《建筑与小区雨水利用工程技术规范(GB50400-2006)》，然后直接用于冲洗路面、绿化、洗车、冲厕等。
1初期雨水的弃流与弃流装置初期雨水中的污染物含量较高,随着径流的持续,雨水流经的物体表面被不断冲洗，污染物含量逐渐减小到相对稳定的程度。
所以，直接弃流初期雨水已成为减少收集的雨水中污染物的一个有效途径。
许多国家在雨水利用工程中,将弃流作为整个雨水收集处理工艺的预处理,为雨水的贮存和后续处理提供水质相对稳定的水源,同时，也避免收集和处理单场降雨量产生很小径流的雨水。
1.1初期雨水水质由于降水淋洗了大气污染物(主要为SS、COD、硫化物、氮氧化物等)和集水面积累的大气沉积物以及屋面材料产生的污染物,致使初期雨水污染程度较高。
初期雨水中所含的主要污染物有COD、SS，还有极少量的铅、磷和氮。
同时雨水可生化性差，BOD/COD通常只有0.1~0.15。
经初期雨水弃流后的雨水水质则较为稳定，如COD为80~120mg/L，SS为20~40mg/L，色度为10~40。
对于屋面初期雨水的弃流量，可根据试验测定或按2~3mm降水量进行计算；对于路面雨水可按3~5mm降水量进行计算。
本方案屋面初期雨水弃流量按2.5mm降水量计算，路面雨水按4mm降水量计算。
弃流后的中、后期雨水COD质量浓度可稳定在100mg/L以内，可以确保获得较好的雨水水质。
1.2初期雨水弃流装置，旭莱特节水创建。
初期雨水的弃流装置目前常用的有弃流雨水池、切换式弃流井和旋流分离器等几种形式。
1.2.1弃流雨水池在雨落管下部设弃流雨水池，在池内设浮球控制阀。
随着池内截流的初期雨水量增加，水位不断上升，当达到设定水位的高度时，浮球阀进入池内的雨落管出口，使其完全关闭，后续雨水沿雨水收集管道，送人净化处理构筑物进行处理。
池内已收集的初期雨水，在降雨结束后打开放空阀将其排人污水管道。
放空阀也可采用电磁阀，以便于操作管理。
雨水弃流池的容积是根据住宅楼雨落管的屋面服务面积和2.5mm的降水量来确定。
1.2.2旋流分离器该分离器的主要结构是在圆筒内设置的1个由合金材料制成的淹没式圆筒形筛网。
雨水沿切线方向以旋流方式进入筛网内，由于降雨初期筛网表面干燥，在水的表面张力和一定的筛网坡度下，初期雨水会沿筛网内表面旋转向下流向中心排水管，然后排人污水管道。
随着中、后期雨水的连续流人筛网表面会不断被浸润，其表面张力大大减小，雨水就会穿过筛网，旋流进入雨水收集管道。
初期雨水弃流量可根据弃流时间来控制．而弃流时间的长短则可通过调整筛网的面积和目数加以改变。
该装置在国外已得到了广泛应用。
比较上述两种弃流装置可以看出，弃流雨水池构造简单，造价低，运行稳定可靠。
但如果每个雨落管末端都设置弃流池则数量太多，维护的工作量也大，同时也影响景观。
旋流分离器初期雨水弃流量大小可调节，它设置的数量少，是一种先进的弃流装置。
但该装置构造复杂，且造价较高。
1.2.3切换式或小管弃流井。
在雨水检查井中同时埋设连接下游雨水井和下游污水井的2根连通管,在2个连通管入口处设置简易手动闸阀或自动闸阀进行切换。
可以根据流量或水质来设计切换方式,人工或自动调节弃流量。
这种方法最大的问题是对随机降雨操作控制比较困难。
当弃流管与污水管直接连接时,应有措施防止污水管中污水倒流入雨水管线,可采用加大2根连通管的高差等方式。
由于降雨过程和径流过程均表现出初期水质差而流量小的特点,可以考虑将初期雨水弃流管设计为分支小管,初期水质差的小流量首先通过小管排走,超过小管排水能力的后期径流再进入雨水收集系统。
该法的特点是自动弃流,可以减少切换带来的运行和操作的不便,但弃流量难以合理控制,尤其是在降雨强度较小而降雨量很大时可能会使弃流量加大,减少收集水量甚至收集不到雨水。
该法一般适用于汇水面较大,有足够的收集水量的场合。
1.3本方案采用的弃流装置上述弃流设施各有其优点和弊端，经过慎重地比较，我们选用雨水弃流池，其原理是：雨水径流由进水口的格栅拦截较大污物后进入弃流池。
当来水量超过初期雨量时，雨水自流进入雨水储存池。
当降雨量小于初期雨量时，来水全部截留在雨水井内，不流向下游。
弃流池内的初期雨水定时由排水泵排入市政管网，以备下次降雨时使用。
该弃流池排水经泵排除，对安置场地不提出特殊要求。
2本工程的设计处理能力、原水和处理水水质2.1本工程需处理的雨水量根据设计方提供的相关资料，雨水经收集、处理后，拟用作绿化用水和水景补水。
2.2本工程的原水和处理水水质要求按照相关规范并结合我公司的实际工程经验，经过初期雨水弃流后，进入处理系统的中、后期雨水中有关污染物的含量为：COD：≯100mg/L；SS：约30mg/L而处理后的水拟用作绿化用水和水景补水，按照《建筑与小区雨水利用工程技术规范(GB50400-2006)》的要求，相关污染物的含量要求为：COD≯30mg/L；SS≯10mg/L2.2本工程的设计处理能力处理设施日运行时间取12h。
3处理流程和单元介绍3.1处理流程雨水→初期雨水弃流装置→雨水储存池→接触过滤器→清水（消毒）池→回用雨水经初期雨水弃流装置弃流并拦截粗大漂浮物后自流进入雨水储存池。
雨水储存池作用有二，一是进行沉淀，去除水中夹带的泥沙等无机颗粒；二是进行流量调整，使后续处理设施在设定的参数下运行，从而保证其除污效能的充分发挥。
雨水储存池中的原水经泵提升并经投加混凝剂后定量地进入接触过滤器；在接触过滤器内，由于滤料的机械筛分作用，混凝剂与水中的有机物等污染物质形成的絮体等固形物被截留、去除。
滤后水靠余压自流进入清水池；在清水池内，通过投加缓释消毒药片对处理水进行消毒。
至此，处理过的雨水已经达到了回用要求，经泵加压后，便可用于绿化和水景补水等用途。
3.2处理单元分述3.2.1初期雨水弃流池。
钢砼结构，地埋式。
内置水力筛、流向切换装置和排空装置。
主要作用是拦截粗大漂浮物并定量地排除初期雨水，保证收集雨水的水质。
有关参数为：V=35m33.2.2格栅箱。
碳钢防腐，置于弃流池进口处。
主要作用是拦截雨水中夹带的树叶等粗大漂浮物，避免其对后续机泵的影响。
外型尺寸为：1200 1000 500mm3.2.3弃流泵。
选用潜水离心泵两台，一用一备，置于弃流池内。
主要作用是雨停后及时排除弃流池内的初期雨水，以备下次降雨使用。
有关参数为：Q=10m3/h,H=8m3.2.4雨水储存池。
钢砼结构，地埋式。
主要作用是，第一，储存雨水，进行流量调整；第二，进行固液分离，去除与水中的泥沙等无机颗粒，对雨水进行预处理。
有关参数为：V=300m33.2.5提升泵。
选用潜水离心泵两台，一用一备，主要作用是定量地将储存池内的雨水提升入后续处理装置，使其在设定的参数下运行，保证其除污效能的充分发挥。
有关参数为：Q=2.5m3/h,H=8m3.2.7混凝剂投加系统，一用一备。
由配药箱和定量投加装置组成，主要作用是将混凝剂配置成一定浓度的溶液并定量地投加到雨水中，通过絮凝作用将水中的有机物和细小颗粒物质富集，以利在后续工序中去除。
有关参数为：q=5L/h,V=100L3.2.8管道混合器。
选用DN40型静态管道混合器一台，安装于提升泵出水管道上，主要作用是使投入雨水中的混凝剂快速与雨水混匀，保证其除污效能的有效发挥。
有关参数为：D=40mm,L=500mm3.2.9过滤设备。
选用DN600型石英砂过滤器两台，一用一备，安装于设备间内，主要作用是利用滤料的机械筛分作用，拦截水中的絮体等颗粒物质，去除有机物和悬浮固体。
有关参数为：D=600mm,q=9m3/m2·h3.2.10反洗泵。
选用管道式离心泵两台，一用一备。
安装于设备间内。
主要作用是为反洗石英砂过滤器提供一定流量和压力的反洗水，以便其除污效能的恢复。
有关参数为：Q=10m3/h,H=16m3.2.11清水池。
钢砼结构，地面式。
主要作用是，第一，为消毒提供接触场所；第二，暂存处理后的成品水，为回用泵提供取水处。
有关参数为：V=10m33.2.12消毒系统。
本系统日处理水量30m3，按照规范应采取定期投加消毒药片的方式消毒，为切实保证回用水质量，本方案配置水箱自洁消毒器两套，安装于清水池内，一用一备。
3.2.13变频供水系统。
由回用水泵和变频控制器等组成，置于设备间内。
主要作用是随时提供可满足回用要求流量和压力的回用水。
有关参数为：Q=10m3/h,H=30m3.2.14自来水补充系统。
由电磁补水阀和相关管路等组成，置于设备间内。
主要作用是在回收雨水不能满足回用要求时及时向清水池中补充自来水。
有关参数为：Q=10m3/h3.2.15电控系统。
主要由电控箱、液位开关和电线、电缆等组成。
主要作用是控制各用电设备的启停。
3.2.16设备间。
砖混结构。
主要作用是放置石英砂过滤器、混凝剂投加系统和电控箱。
有关参数为：S=10m24投资估算4.1土建部分序号名称单位数量单价（元）总价（元）1 弃流池m3 3.5 500 17502 雨水储存池m318 450 81003 清水池m330 550 165004 设备间m210 800 80005 设备基础等1500合计35850元4.2设备、材料部分序号名称规格、参数单位数量单价（元）总价（元）1 格栅箱1.2 1.0 0.5m套 1 12500 125002 弃流泵10m3/h；8m 台 2 1500 30003 进水泵2.5m3/h；8m台 2 1000 20004 混凝剂投加系统5L/h 套 2 3500 70005 管道混合器DN40 套 2 2500 50006 过滤器Ø600 台 2 15000 300007 反洗泵10m3/h；16m台 2 1800 36008 外管线多种套 1 18000 180009 自来水补充系统10m3/h 套 1 8000 800010 变频供水系统10m3/h 套 1 35000 3500011 电控系统套 1 22000 2200012 安装调试及服务20000 20000合计人民币大写：壹拾陆万陆仟壹佰元整；￥166100元旭莱特科技专业节水创建，水量平衡测试，雨水回用。
