大学模电最新最全题库模拟电路考试试题10套和答案
模拟电路试题及答案
模拟电路试题及答案一、选择题1. 在模拟电路设计中,以下哪个元件是用来放大信号的?A. 电阻B. 电容C. 晶体管D. 电感答案:C2. 理想运算放大器的开环增益是:A. 有限的B. 非常小C. 非常大D. 零答案:C3. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化C. 可模拟D. 可放大答案:B二、填空题4. 在模拟电路中,________是用来限制电流流动的元件。
答案:电阻5. 一个理想的电压源具有________和________的特点。
答案:零内阻;恒定电压三、简答题6. 简述什么是负反馈,并说明其在模拟电路中的作用。
答案:负反馈是一种将输出信号的一部分或全部以相反相位加回到输入端的反馈形式。
在模拟电路中,负反馈可以提高电路的稳定性,减小非线性失真,增加增益的线性度,以及提高带宽。
四、计算题7. 假设有一个电压放大器,其增益为20dB。
如果输入电压为1mV,求输出电压。
答案:首先将增益转换为线性比例,20dB = 10^(20/20) = 10^1 = 10。
然后,输出电压 = 输入电压× 增益= 1mV × 10 = 10mV。
8. 给定一个RC低通滤波器,其中R=1kΩ,C=1μF,求其-3dB截止频率。
答案:-3dB截止频率f_c = 1 / (2πRC)。
代入数值得到 f_c = 1 / (2π × 1000 × 10^-6) = 1 / (2π × 10^-3) ≈ 159.15 Hz。
五、分析题9. 描述一个基本的共射放大电路,并说明其工作原理。
答案:共射放大电路是一种使用晶体管(通常是BJT)的放大电路,其中晶体管的发射极接地,基极作为输入端,集电极作为输出端。
工作原理是:基极接收到小信号电流,通过晶体管的放大作用,使得集电极电流产生较大的变化,从而在集电极获得放大后的电流信号。
10. 解释为什么在设计模拟电路时需要考虑频率响应。
(完整版)模拟电路试卷及答案(十套)
模拟综合试卷一. 填充题1集成运算放大器反相输入端可视为虚地的条件是 a , b 。
2•通用运算放大器的输入级一般均采用察动放大器,其目的是a ,b。
3. 在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。
4. 一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真。
5. 工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。
6. 甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7. 若双端输入,双端输出理想差动放大电路,两个输入电压U ii =U2,则输出电压为—匚; 若山=1500皿U i2=500N,则差模输入电压u id为N,共模输入信号u ic为V8 .由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9. 晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。
10. 在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。
频带最宽的是组态。
二. 选择题1 .晶体管参数受温度影响较大,当温度升高时,晶体管的B,I CBO U BE的变化情况为()。
)A.B 增加,I CBO 和u BE 减小B. B 和I CBC 增加,U BE 减小C.B 和U BE 减小,I CBO 增加D. B 、I CBC 和U BE 都增加 2. 反映场效应管放大能力的一个重要参数是()A.输入电阻B. 输出电阻C.击穿电压D. 跨导 3.双端输出的差分放大电路主要( )来抑制零点飘移。
A.通过增加一级放大B.利用两个C.利用参数对称的对管子D. 利用电路的对称性4•典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数(A.变大B. 变小C.不变D. 无法判断5 •差分放大电路的共模抑制比K CM越大,表明电路()A.放大倍数越稳定B.交流放大倍数越大C.直流放大倍数越大D.抑制零漂的能力越强6•负反馈放大电路以降低电路的()来提高嗲路的其他性能指标。

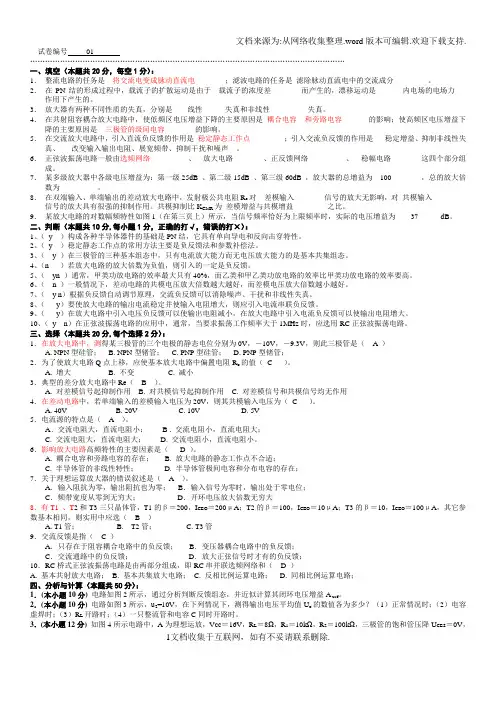

大学模电题库模拟电路考试试题10套和答案
试卷编号01………………………………………………………………………………………………………………一、填空(本题共20分,每空1分):1.整流电路的任务是__将交流电变成脉动直流电________;滤波电路的任务是_滤除脉动直流电中的交流成分_________。
2.在PN结的形成过程中,载流子的扩散运动是由于__载流子的浓度差________而产生的,漂移运动是_______内电场的电场力___作用下产生的。
3.放大器有两种不同性质的失真,分别是____线性______失真和非线性__________失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是_耦合电容__和旁路电容_______的影响;使高频区电压增益下降的主要原因是__三极管的级间电容________的影响。
5.在交流放大电路中,引入直流负反馈的作用是_稳定静态工作点_________;引入交流负反馈的作用是___稳定增益、抑制非线性失真、___改变输入输出电阻、展宽频带、抑制干扰和噪声__。
6.正弦波振荡电路一般由选频网络__________、__放大电路________、正反馈网络__________、__稳幅电路________这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB 、第二级15dB 、第三级60dB ,放大器的总增益为__100________,总的放大倍数为__________。
8.在双端输入、单端输出的差动放大电路中,发射极公共电阻R e对__差模输入________信号的放大无影响,对_共模输入_________信号的放大具有很强的抑制作用。
共模抑制比K CMR为_差模增益与共模增益_________之比。
9.某放大电路的对数幅频特性如图1(在第三页上)所示,当信号频率恰好为上限频率时,实际的电压增益为____37______dB。
二、判断(本题共10分,每小题1分,正确的打√,错误的打×):1、(y )构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
模拟电路考试题及答案解析
模拟电路考试题及答案解析一、选择题(每题2分,共20分)1. 在理想运算放大器中,输入电阻是:A. 有限的B. 无穷大C. 零D. 1Ω答案:B解析:理想运算放大器的输入电阻是无穷大,意味着它不会从信号源吸取电流。
2. 一个基本的共射放大电路中,如果基极电流增加,集电极电流将:A. 增加B. 减少C. 不变D. 先增加后减少答案:A解析:在共射放大电路中,集电极电流与基极电流成正比,这是通过晶体管的电流放大作用实现的。
3. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化C. 可模拟D. 可测量答案:B解析:模拟信号是连续的,可以模拟现实世界中的变化,并且可以测量,但不是可量化的,因为它们不是离散的数字值。
4. 一个理想的二极管在正向偏置时:A. 导通B. 截止C. 振荡D. 短路答案:A解析:理想二极管在正向偏置时导通,允许电流通过。
5. 一个RC低通滤波器的截止频率是:A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案:A解析:RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率,公式为\( f_c =\frac{1}{2\pi RC} \)。
...(此处省略其他选择题)二、简答题(每题10分,共20分)1. 解释什么是负反馈,并说明其在放大电路中的作用。
答案:负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。
负反馈可以提高放大电路的稳定性,减少非线性失真,增加带宽,并提高输入和输出阻抗。
2. 描述运算放大器的基本组成及其工作原理。
答案:运算放大器由两个输入端(一个反相输入端和一个非反相输入端)、一个输出端以及内部的差分放大器、电压放大器和输出级组成。

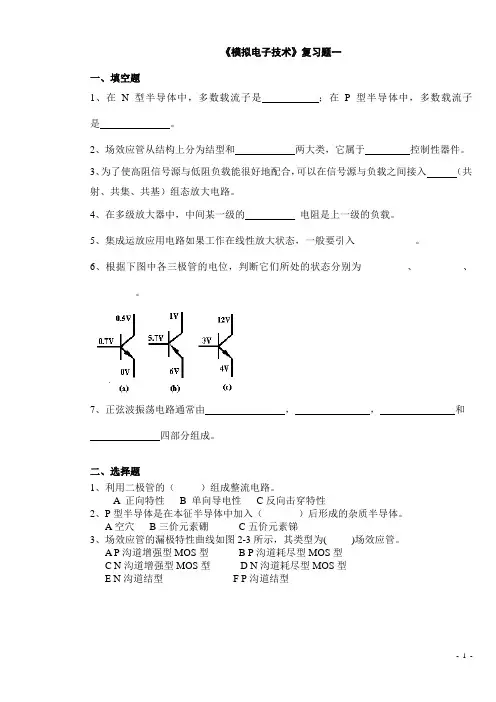

(完整版)《模拟电子技术》复习题10套及答案
《模拟电子技术》复习题一一、填空题1、在N型半导体中,多数载流子是;在P型半导体中,多数载流子是。
2、场效应管从结构上分为结型和两大类,它属于控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合,可以在信号源与负载之间接入(共射、共集、共基)组态放大电路。
4、在多级放大器中,中间某一级的电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态,一般要引入____________。
6、根据下图中各三极管的电位,判断它们所处的状态分别为_________、_________、_________。
7、正弦波振荡电路通常由,,和四部分组成。
二、选择题1、利用二极管的()组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入()后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示,其类型为( )场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2-10 4、有一晶体管接在放大电路中,今测得它的各极对地电位分别为V 1=-4V,V 2=-1.2V,V 3=-1.4V,试判别管子的三个管脚分别是( )。
A 1:e、2:b、3:cB 1:c、2:e 、3:bC 1:c、2:b、3:eD 其它情况 5、集成运放中间级的作用是( )。
A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件,判断图2-6所示振荡电路中( )发生振荡。
A 可能 B 不能7、差模信号电压是两个输入信号电压( )的值。
A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中,已知变压器二次电压有效值U 2=24V ,设二极管为理想二极管,用直流电压表测得R L 的电压值约为21.6V ,问电路的现象是( )。
A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路,要求输入电阻大,输出电流稳定,应选( )负反馈。

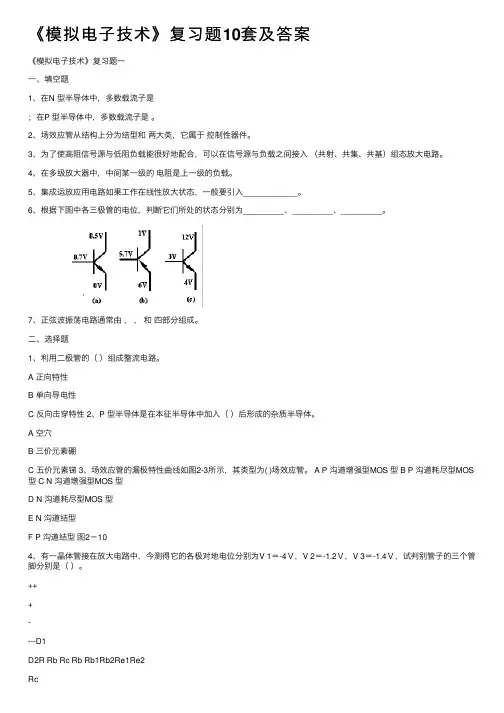

《模拟电子技术》复习题10套及答案
《模拟电⼦技术》复习题10套及答案《模拟电⼦技术》复习题⼀⼀、填空题1、在N 型半导体中,多数载流⼦是;在P 型半导体中,多数载流⼦是。
2、场效应管从结构上分为结型和两⼤类,它属于控制性器件。
3、为了使⾼阻信号源与低阻负载能很好地配合,可以在信号源与负载之间接⼊(共射、共集、共基)组态放⼤电路。
4、在多级放⼤器中,中间某⼀级的电阻是上⼀级的负载。
5、集成运放应⽤电路如果⼯作在线性放⼤状态,⼀般要引⼊____________。
6、根据下图中各三极管的电位,判断它们所处的状态分别为_________、_________、_________。
7、正弦波振荡电路通常由,,和四部分组成。
⼆、选择题1、利⽤⼆极管的()组成整流电路。
A 正向特性B 单向导电性C 反向击穿特性 2、P 型半导体是在本征半导体中加⼊()后形成的杂质半导体。
A 空⽳B 三价元素硼C 五价元素锑 3、场效应管的漏极特性曲线如图2-3所⽰,其类型为( )场效应管。
A P 沟道增强型MOS 型 B P 沟道耗尽型MOS 型 C N 沟道增强型MOS 型D N 沟道耗尽型MOS 型E N 沟道结型F P 沟道结型图2-104、有⼀晶体管接在放⼤电路中,今测得它的各极对地电位分别为V 1=-4V,V 2=-1.2V,V 3=-1.4V,试判别管⼦的三个管脚分别是()。
+++----D1RL C1CeC1C2L15V 8V 50K 2.5K B=50 Uo Ui +5V Rf Re1Re2Ucc UccUcc C2Ugs+10-1-2idUbsusRsRR R 2R Uo1Uo2Uo4++1A1A2A4图2-1图2-2图2-3图2-6图2-4图2-5+++++-----D1D2R Rb Rc Rb Rb1 Rb2Re1Re2Rc RL C1CeC1C215V 8V 50K 2.5K B=50UoUi+5V Rf Re1Re2UccUccUcc C2Ugs+10-1-2idUbsusRsRRR2RUo1Uo2Uo4++1A1A2A4图2-1图2-2图2-3图2-6图2-4图2-5A 1:e、2:b、3:cB 1:c、2:e、3:bC 1:c、2:b、3:eD 其它情况5、集成运放中间级的作⽤是()。
模电试题及答案
模电试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,放大器的基本功能是()。
A. 滤波B. 整流C. 放大D. 调制答案:C2. 运算放大器的差分输入电压是指()。
A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案:B3. 理想运算放大器的开环增益是()。
A. 有限值B. 零C. 无穷大D. 负无穷大答案:C4. 共发射极放大电路中的电流放大倍数β是指()。
A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案:C6. 晶体管的静态工作点设置不正确可能导致()。
A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案:C7. 负反馈可以()放大器的放大倍数。
A. 增加B. 减少C. 保持不变D. 先增加后减少答案:B8. 在模拟电路中,电源去耦是指()。
A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案:D9. 场效应管的控制极是()。
B. 源极C. 漏极D. 基极答案:A10. 模拟信号的数字化过程包括()。
A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案:A二、填空题(每空1分,共10分)1. 放大器的输入电阻越大,对前级电路的________越好。
答案:负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案:高3. 差分放大器可以有效地放大两个输入端之间的________。
答案:差模信号4. 运算放大器的饱和输出电压通常为________V或________V。
答案:+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。
大学模电题库模拟电路考试试题10套和答案
、填空(本题共20分,每空1分):1. _________________________________________________ 整流电路的任务是__将交流电变成脉动直流电 __________________ ;滤波电路的任务是—滤除脉动直流电中的交流成分 ______________________ 。
2. 在PN 结的形成过程中,载流子的扩散运动是由于 ____________ _载流子的浓度差 而产生的,漂移运动是 ______ 内电场的电场力 —作用下产生的。
3. 放大器有两种不同性质的失真,分别是 _____ _线性 失真和非线性 失真。
4. 在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是_耦合电容__和旁路电容 _________ 的影响;使高频区电压增益下降的主要原因是__三极管的级间电容 __________ 的影响。
5. _________________________________________________________________ 在交流放大电路中,引入直流负反馈的作用是 _稳定静态工作点 _______________________________________________________________________ ;引入交流负反馈的作用是 —稳定增益、抑制非线性失真、—改变输入输岀电阻、展宽频带、抑制干扰和噪声 __。
6. _______________________________________ 正弦波振荡电路一般由 选频网络 ________________ 、__放大电路 __________ 、正反馈网络 ______________________________________________ 、__稳幅电路 _________ 这四个部分组成。
7. ______________________________________________________________________________________________________ 某多级放大器中各级电压增益为:第一级 25dB 、第二级15dB 、第三级60dB ,放大器的总增益为 _100 ________________________________ ,总的放大倍数为 __________ 。
模电考试题及答案
模电考试题及答案**模电考试题及答案**一、单项选择题(每题2分,共20分)1. 在理想运算放大器中,输入端电流为零,这是因为()。
A. 输入端电阻非常大B. 输入端电阻非常小C. 输入端电流被放大D. 输入端电流被抑制答案:A2. 共发射极放大电路中,静态工作点的确定主要取决于()。
A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案:B3. 负反馈可以()。
A. 增加放大倍数B. 减小非线性失真C. 增加电路噪声D. 降低输入阻抗答案:B4. 晶体三极管工作在放大区的条件是()。
A. VBE < 0.7VB. VBE > 0.7VC. VCE < 0.7VD. VCE > 0.7V答案:B5. 差分放大电路可以()。
A. 放大差模信号B. 放大共模信号C. 抑制共模信号D. 放大交流信号答案:C6. 场效应管的控制极是()。
A. 栅极B. 漏极C. 源极D. 门极答案:A7. 多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案:B8. 功率放大器与电压放大器的主要区别在于()。
A. 放大倍数B. 工作频率C. 输出功率D. 输入阻抗答案:C9. 正弦波振荡电路产生振荡的条件是()。
A. 开环增益大于1B. 相位移动为360度C. 开环增益大于3D. 相位移动为180度答案:B10. 调制的目的是()。
A. 提高信号的传输距离B. 改变信号的频率C. 降低信号的功率D. 增加信号的带宽答案:A二、填空题(每空2分,共20分)1. 在共发射极放大电路中,若集电极电流为2mA,则基极电流大约为_____μA。
答案:202. 理想运算放大器的两个输入端分别是______输入端和______输入端。
答案:反相;同相3. 负反馈可以提高放大电路的______和______。
答案:稳定性;线性4. 晶体三极管的三种工作状态分别是______、______和饱和区。
模拟电子技术试题及答案
模拟电子技术试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,放大器的基本功能是()。
A. 整流B. 滤波C. 放大D. 调制答案:C2. 共发射极放大电路中,输出电压与输入电压相位()。
A. 相同B. 相反C. 不确定D. 无关系答案:B3. 理想运算放大器的输入阻抗是()。
A. 有限值B. 零C. 无穷大D. 负无穷大答案:C4. 在多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案:B5. 负反馈可以()放大器的放大倍数。
A. 增加B. 减少C. 不影响D. 先增加后减少答案:B6. 场效应管的控制方式是()。
A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案:A7. 模拟乘法器的主要功能是()。
A. 放大B. 滤波C. 调制D. 乘法运算答案:D8. 集成电路的电源电压通常为()。
A. 5VB. 12VC. 3.3VD. 以上都可以答案:D9. 差分放大电路可以()。
A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案:C10. 模拟电路中的“地”通常是指()。
A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案:C二、填空题(每题2分,共20分)11. 放大器的增益通常用表示,单位是。
答案:增益;分贝(dB)12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。
答案:高13. 运算放大器的输出电压范围受到限制。
答案:电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。
答案:非线性15. 负反馈可以提高放大器的。
答案:稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。
答案:阻容;变压器17. 差分放大电路由两个放大电路组成。
答案:对称18. 集成电路中的晶体管通常采用工艺制造。
答案:平面19. 模拟电路中的“地”是信号的点。
答案:参考20. 模拟乘法器可以用于实现调制。
模电考试试题10套和答案(打印版)
坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空(本题共20分,每空1分):1.整流电路的任务是__________;滤波电路的任务是__________。
2.在PN结的形成过程中,载流子的扩散运动是由于__________而产生的,漂移运动是__________作用下产生的。
3.放大器有两种不同性质的失真,分别是__________失真和__________失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是__________的影响;使高频区电压增益下降的主要原因是__________的影响。
5.在交流放大电路中,引入直流负反馈的作用是__________;引入交流负反馈的作用是___________。
6.正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB 、第二级15dB 、第三级60dB ,放大器的总增益为__________,总的放大倍数为__________。
8.在双端输入、单端输出的差动放大电路中,发射极公共电阻R e对__________信号的放大无影响,对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9.某放大电路的对数幅频特性如图1所示,当信号频率恰好为上限频率时,实际的电压增益为__________dB。
图1二、判断(本题共10分,每小题1分,正确的打√,错误的打×):1、()构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
2、()稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、()在三极管的三种基本组态中,只有电流放大能力而无电压放大能力的是基本共集组态。
4、()若放大电路的放大倍数为负值,则引入的一定是负反馈。
模电试题及答案
模电试题及答案一、选择题(每题2分,共20分)1. 在理想情况下,二极管的正向导通电压为:A. 0VB. 0.7VC. 1VD. 2V答案:B2. 放大电路中,为了抑制温漂,通常采用的措施是:A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案:A3. 下列关于运算放大器的描述,错误的是:A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案:D4. 在模拟电路中,滤波器的作用是:A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案:B5. 晶体管的三个极分别是:A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案:A6. 以下哪种电路可以用来产生正弦波振荡:A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案:C7. 稳压二极管的工作原理是利用二极管的:A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案:B8. 在模拟电路中,电流源的作用是:A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案:B9. 以下哪种元件不是模拟电路中常用的:A. 电阻B. 电容C. 电感D. 逻辑门答案:D10. 理想运算放大器的输入阻抗是:A. 有限值B. 无穷大C. 零D. 1欧姆答案:B二、填空题(每题2分,共10分)1. 在模拟电路中,______是用来表示信号幅度变化的。
答案:电压2. 晶体管的放大作用是通过控制______极电流来实现的。
答案:基极3. 运算放大器的输出电压与输入电压之间的关系,通常用______来描述。
答案:差分电压4. 在模拟电路中,______是用来表示信号频率变化的。
答案:电流5. 稳压二极管的稳定电压值通常在______V左右。
答案:6.8三、简答题(每题5分,共15分)1. 简述差分放大电路的工作原理。
《模拟电子技术》复习题10套及答案
.《模拟电子技术》复习题一一、填空题1、在N型半导体中,多数载流子是;在P型半导体中,多数载流子是。
2、场效应管从结构上分为结型和两大类,它属于控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合,可以在信号源与负载之间接入(共射、共集、共基)组态放大电路。
4、在多级放大器中,中间某一级的电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态,一般要引入____________。
6、根据下图中各三极管的电位,判断它们所处的状态分别为_________、_________、_________。
7、正弦波振荡电路通常由,,和四部分组成。
二、选择题1、利用二极管的()组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入()后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示,其类型为( )场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型.图2-10 4、有一晶体管接在放大电路中,今测得它的各极对地电位分别为V 1=-4V,V 2=-1.2V,V 3=-1.4V,试判别管子的三个管脚分别是( )。
A 1:e、2:b、3:cB 1:c、2:e 、3:bC 1:c、2:b、3:eD 其它情况 5、集成运放中间级的作用是( )。
A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件,判断图2-6所示振荡电路中( )发生振荡。
A 可能 B 不能7、差模信号电压是两个输入信号电压( )的值。
A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中,已知变压器二次电压有效值U 2=24V ,设二极管为理想二极管,用直流电压表测得R L 的电压值约为21.6V ,问电路的现象是( )。
A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路,要求输入电阻大,输出电流稳定,应选( )负反馈。
模电笔试题及答案
模电笔试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,以下哪个元件不是基本的线性元件?A. 电阻B. 电容C. 电感D. 二极管答案:D2. 理想运算放大器的输入阻抗是:A. 有限值B. 零C. 无穷大D. 负值答案:C3. 以下哪种波形不是周期性波形?A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案:D4. 放大器的增益是指:A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 输入阻抗与输出阻抗的比值答案:A5. 理想二极管的正向导通电压为:A. 0VB. 0.7VC. 0.6VD. 1.5V答案:A6. 以下哪种器件不是模拟集成电路?A. 运算放大器B. 模拟开关C. 逻辑门D. 模拟多路复用器答案:C7. 在模拟电路中,信号的频率范围通常是指:A. 直流到几十兆赫兹B. 几十兆赫兹到吉赫兹C. 吉赫兹到太赫兹D. 太赫兹以上答案:A8. 以下哪种类型的放大器不能提供电压增益?A. 共射放大器B. 共基放大器C. 共集电极放大器D. 共源放大器答案:C9. 在模拟电路设计中,通常使用哪种类型的电容作为滤波电容?A. 陶瓷电容B. 电解电容C. 钽电容D. 所有选项答案:D10. 以下哪种元件不适用于模拟信号的整形?A. 运算放大器B. 逻辑门C. 比较器D. 晶体管答案:B二、填空题(每题2分,共10分)1. 在模拟电路中,信号的幅度、频率和_________是信号的三个基本参数。
答案:相位2. 模拟电路中,使用_______可以提高电路的输入阻抗。
答案:缓冲器3. 在模拟电路中,为了减少噪声干扰,通常采用_______技术。
答案:接地4. 模拟信号的频率响应是指在一定频率范围内,信号的_________保持不变的特性。
答案:幅度5. 在模拟电路中,为了实现信号的隔离,可以使用_________变压器。
答案:隔离三、简答题(每题5分,共20分)1. 简述运算放大器的虚短和虚断概念。
大学模电期末考试试题及答案
大学模电期末考试试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的虚短和虚断是指:A. 同相输入端与反相输入端电压相等B. 同相输入端与反相输入端电流为零C. 同相输入端与反相输入端电压和电流都为零D. 同相输入端与反相输入端电流相等答案:B2. 下列哪种器件不是模拟电路中的基本元件?A. 电阻器B. 电容器C. 电感器D. 逻辑门答案:D3. 在模拟电路中,放大器的增益是指:A. 输出电压与输入电压之比B. 输出电流与输入电流之比C. 输出功率与输入功率之比D. 输出电压与输入电流之比答案:A4. 理想运算放大器的输入阻抗是:A. 有限值B. 无穷大C. 零D. 负无穷大答案:B5. 模拟电路中的反馈类型包括:A. 正反馈B. 负反馈C. 正反馈和负反馈D. 以上都不是答案:C6. 以下哪种电路不是滤波器?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 整流器答案:D7. 在模拟电路中,对数放大器的作用是:A. 放大电流B. 放大电压C. 放大对数信号D. 缩小电压答案:C8. 模拟电路中,为了减小温度漂移,通常采用:A. 串联稳压B. 并联稳压C. 温度补偿D. 负反馈答案:C9. 模拟电路中的积分器和微分器分别对应数学中的:A. 微分和积分B. 积分和微分C. 微分和微分D. 积分和积分答案:B10. 在模拟电路中,为了实现信号的隔离,通常采用:A. 变压器B. 电容器C. 电感器D. 电阻器答案:A二、填空题(每题2分,共20分)1. 运算放大器的输入端具有______输入阻抗和______输出阻抗。
答案:高;低2. 在模拟电路中,为了实现放大器的稳定性,通常采用______。
答案:负反馈3. 模拟电路中的滤波器可以分为______滤波器、______滤波器和______滤波器。
答案:低通;高通;带通4. 模拟电路中的信号放大器通常由______、______和______组成。
模电考试题及答案
模电考试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,以下哪个元件不是基本的模拟电路元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D2. 运算放大器的开环增益通常在什么范围内?A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案:D3. 下列哪个不是模拟信号的特点?A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案:B4. 一个理想的运算放大器具有以下哪个特性?A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案:C5. 在模拟电路设计中,以下哪个不是噪声的来源?A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案:B6. 一个二阶低通滤波器的截止频率是1kHz,若要将其转换为高通滤波器,其截止频率将如何变化?A. 增加B. 减少C. 不变D. 无法确定答案:A7. 什么是共模抑制比(CMRR)?A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案:B8. 一个理想二极管的正向导通电压是多少?A. 0VB. 0.7VC. 1.5VD. 3.3V答案:B9. 在模拟电路设计中,以下哪个不是电源管理的考虑因素?A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案:D10. 什么是增益带宽积(GBW)?A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案:A二、简答题(每题10分,共30分)1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。
答案:非反相放大器是一种基本的运算放大器应用,其工作原理基于运算放大器的虚短和虚断特性。
在非反相放大器中,输入信号被连接到运算放大器的非反相输入端,输出信号则从运算放大器的输出端获得。
由于运算放大器的高增益,输出信号是输入信号的线性放大版本,其增益由反馈电阻和输入电阻的比值决定。
模拟电路考试题及答案
模拟电路考试题及答案一、选择题(每题2分,共20分)1. 模拟电路中,运算放大器的开环增益通常非常高,其主要作用是:A. 放大信号B. 稳定电源C. 滤波D. 整流答案:A2. 在理想运算放大器中,输入端的电压差为:A. 0VB. 5VC. 10VD. 无穷大答案:A3. 以下哪个不是模拟电路的基本组成部分?A. 电阻B. 电容C. 电感D. 微处理器答案:D4. 一个二阶低通滤波器的截止频率为1kHz,若要将其改为高通滤波器,需要:A. 改变电阻值B. 改变电容值C. 改变电感值D. 改变电源电压答案:B5. 以下哪种耦合方式不适用于模拟信号的放大?A. 直接耦合B. 变压器耦合C. 电容耦合D. 光电耦合答案:D6. 在模拟电路设计中,通常使用哪种方法来减小噪声?A. 增加电源电压B. 使用差分放大器C. 增加电阻值D. 增加电容值答案:B7. 以下哪个不是模拟电路设计中考虑的非理想因素?A. 温度变化B. 电源波动C. 器件老化D. 数字信号干扰答案:D8. 在模拟电路中,反馈的类型不包括:A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案:C9. 一个理想运放构成的积分电路,其输出信号与输入信号的关系是:A. 相位相同B. 相位相反C. 相位相差90度D. 相位相差180度答案:D10. 在模拟电路中,为了提高电路的稳定性,通常采用:A. 增加电路复杂度B. 使用更高质量的元件C. 引入负反馈D. 减少电路的增益答案:C二、简答题(每题10分,共30分)1. 简述模拟电路与数字电路的主要区别。
答:模拟电路处理的是连续变化的信号,如声音、光线等,而数字电路处理的是离散的数字信号。
模拟电路通常使用模拟元件如电阻、电容、电感和运算放大器等,而数字电路则使用逻辑门和触发器等数字元件。
模拟电路的信号传输容易受到噪声和失真的影响,而数字电路则具有更强的抗干扰能力。
2. 解释什么是共模抑制比(CMRR)以及它在模拟电路设计中的重要性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
试卷编号01………………………………………………………………………………………………………………一、填空(本题共20分,每空1分):1.整流电路的任务是__将交流电变成脉动直流电________;滤波电路的任务是_滤除脉动直流电中的交流成分_________。
2.在PN结的形成过程中,载流子的扩散运动是由于__载流子的浓度差________而产生的,漂移运动是_______内电场的电场力___作用下产生的。
3.放大器有两种不同性质的失真,分别是____线性______失真和非线性__________失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是_耦合电容__和旁路电容_______的影响;使高频区电压增益下降的主要原因是__三极管的级间电容________的影响。
5.在交流放大电路中,引入直流负反馈的作用是_稳定静态工作点_________;引入交流负反馈的作用是___稳定增益、抑制非线性失真、___改变输入输出电阻、展宽频带、抑制干扰和噪声__。
6.正弦波振荡电路一般由选频网络__________、__放大电路________、正反馈网络__________、__稳幅电路________这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB 、第二级15dB 、第三级60dB ,放大器的总增益为__100________,总的放大倍数为__________。
8.在双端输入、单端输出的差动放大电路中,发射极公共电阻R e对__差模输入________信号的放大无影响,对_共模输入_________信号的放大具有很强的抑制作用。
共模抑制比K CMR为_差模增益与共模增益_________之比。
9.某放大电路的对数幅频特性如图1(在第三页上)所示,当信号频率恰好为上限频率时,实际的电压增益为____37______dB。
二、判断(本题共10分,每小题1分,正确的打√,错误的打×):1、(y )构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
2、(y )稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、(y )在三极管的三种基本组态中,只有电流放大能力而无电压放大能力的是基本共集组态。
4、(n )若放大电路的放大倍数为负值,则引入的一定是负反馈。
5、(yn )通常,甲类功放电路的效率最大只有40%,而乙类和甲乙类功放电路的效率比甲类功放电路的效率要高。
6、(n )一般情况下,差动电路的共模电压放大倍数越大越好,而差模电压放大倍数越小越好。
7、(y n)根据负反馈自动调节原理,交流负反馈可以消除噪声、干扰和非线性失真。
8、(y)要使放大电路的输出电流稳定并使输入电阻增大,则应引入电流串联负反馈。
9、(y)在放大电路中引入电压负反馈可以使输出电阻减小,在放大电路中引入电流负反馈可以使输出电阻增大。
10、(y n)在正弦波振荡电路的应用中,通常,当要求振荡工作频率大于1MHz时,应选用RC正弦波振荡电路。
三、选择(本题共20分,每个选择2分):1.在放大电路中,测得某三极管的三个电极的静态电位分别为0V,-10V,-9.3V,则此三极管是( A )A. NPN型硅管;B. NPN型锗管;C. PNP型硅管;D. PNP型锗管;2.为了使放大电路Q点上移,应使基本放大电路中偏置电阻R b的值(C )。
A. 增大B.不变C. 减小3.典型的差分放大电路中Re( B )。
A.对差模信号起抑制作用B. 对共模信号起抑制作用C. 对差模信号和共模信号均无作用4.在差动电路中,若单端输入的差模输入电压为20V,则其共模输入电压为(C )。
A. 40VB. 20VC. 10VD. 5V5.电流源的特点是( A )。
A .交流电阻大,直流电阻小;B . 交流电阻小,直流电阻大;C. 交流电阻大,直流电阻大;D. 交流电阻小,直流电阻小。
6.影响放大电路高频特性的主要因素是( D )。
A. 耦合电容和旁路电容的存在;B. 放大电路的静态工作点不合适;C. 半导体管的非线性特性;D. 半导体管极间电容和分布电容的存在;7.关于理想运算放大器的错误叙述是( A )。
A.输入阻抗为零,输出阻抗也为零;B.输入信号为零时,输出处于零电位;C.频带宽度从零到无穷大;D.开环电压放大倍数无穷大8.有T1 、T2和T3三只晶体管,T1的β=200,I CEO=200μA;T2的β=100,I CEO=10μA;T3的β=10,I CEO=100μA,其它参数基本相同,则实用中应选( B )A. T1管;B. T2管;C. T3管9.交流反馈是指( C )A.只存在于阻容耦合电路中的负反馈;B.变压器耦合电路中的负反馈;C.交流通路中的负反馈;D.放大正弦信号时才有的负反馈;10.RC桥式正弦波振荡电路是由两部分组成,即RC串并联选频网络和( D )A. 基本共射放大电路;B. 基本共集放大电路;C. 反相比例运算电路;D. 同相比例运算电路;四、分析与计算(本题共50分):1.(本小题10分) 电路如图2所示,通过分析判断反馈组态,并近似计算其闭环电压增益A usf。
2.(本小题10分) 电路如图3所示,u2=10V,在下列情况下,测得输出电压平均值U o的数值各为多少?(1)正常情况时;(2)电容虚焊时;(3)R L开路时;(4)一只整流管和电容C同时开路时。
3.(本小题12分) 如图4所示电路中,A为理想运放,Vcc=16V,R L=8Ω,R1=10kΩ,R2=100kΩ,三极管的饱和管压降U CES=0V,U o=-10V。
(1)合理连接反馈电阻R2;(2)设A输出电压幅值足够大,估算最大输出功率P om;(3)估算单个三极管的最大集电极耗散功率P CM 值。
4.(本小题18分) 电路图5中,C 1、C 3和C E 的容量足够大,晶体管的β=50,r bb ’=200Ω,V BEQ =0.7V ,R S =2k Ω,R B1=25k Ω,R B2=5k Ω,R C =5k Ω,R L =5k Ω,R E1=1.7k Ω,R E2=300Ω,V CC =12V 。
计算:(1)电路的静态工作点;(2)电压放大倍数A uS 、输入电阻R i 和输出电阻R O 。
图1 图2图3 图4图5试卷编号 02……………………………………………………………………………………………………………… 一、填空(本题共18分,每空1分):1.本征半导体中,自由电子浓度___等于_____空穴浓度;在P 型半导体中,自由电子浓度__小于______空穴浓度;在N 型半导体中,自由电子浓度_大于_______空穴浓度。
2.放大电路中,测得三极管三个电极1,2,3的电位为V U V U V U 12,8.2,5.3321===;则该三极管是________型,电极1为________,2为________,3为________。
3.射极输出器的特点是:电压放大倍数 近似为1________,输入电阻__大______,输出电阻_小_______。
4.半导体三极管属___电流_____控制器件,而场效应管属__电压______控制器件。
5.正弦波振荡电路产生自激振荡的条件是=F A &&__1______,φA +φB=____2n π____。
6.若希望提高放大电路的输入电阻且稳定输出电流,应选用_电流串联负反馈_______反馈。
7.文氏电桥正弦波振荡器用__RC 串并联______网络选频,当这种电路产生振荡时,该选频网络的反馈系数F &=__1/3______,F Φ=____0____。
二、简答(本题共10分,每小题5分):1.什么是零点漂移,产生的原因是什么,抑制零点漂移最有效的方法是什么?直接耦合放大电路中,前级放大器器件参数随温度发生缓慢变化,使工作点随机漂移,这种漂移被后级逐级放大,从而在输出端产生零点漂移。
抑制零漂最有效的方法是采用差分电路。
2.什么是交越失真,如何克服交越失真?由于三极管存在死区电压,在OCL 电路中,工作于乙类时,输入信号在过零时,将产生失真,称为交越失真。
克服交越失真的方法是使管子处于微导通状态。
三、分析与计算(本题共72分): 1.(本小题15分) 放大电路如图示1,Ω=Ω=k R k R b b 52,821,R C =8.7k Ω,e R =1.3K Ω,Ω='300r b b ,+V CC =+15V ,β=20,U BE =0.7V ,电容容量足够大,求:⑴静态工作点;⑵电压放大倍数u A ;⑶输入电阻i R 和R o ;⑷若S R =1k Ω,求us A ;⑸若e C 开路,求u A 。
2.(本小题12分) 电路如图2所示,,k 20R ,k 30R R ,k 5R R e 2C 1C 2b 1b Ω=Ω==Ω==1T 和2T 的性能一致,V 15V ,V 15V EE CC -=-+=+;Ω==k 4r r 2be 1be ,5021=β=β;试求:⑴:求ud A ,id R ;⑵:电路改成从2T 的集电极与地之间输出时ud A图1 图23.(本小题15分) 电路如图3所示,已知:V 20V ,V 20V CC CC-=-=,Ω=8R L ,输入电压)V (wt sin 210u i =,1T 和2T 的性能一致,死区影响和CES U 均可忽略。
试求:输出功率o P ,电源消耗功率V P 及能量转换效率η,每管功耗T P 。
4.(本小题15分) 反馈电路如图4所示,试回答: ⑴:该电路引入了何种反馈(极性和组态);⑵:该反馈对输入和输出电阻有何影响(增大或减小); ⑶:在深度负反馈条件下,求电压增益uf A 。
图3 图45.(本小题15分) 电路如图5所示,集成运放均为理想运放,试写出输出电压o 2o 1o U ,U ,U 的表达式。
图5试卷编号 03……………………………………………………………………………………………………………… 一、填空(本题共20分,每空1分):1、构成各种半导体器件的基础是PN 结,它具有 单向导电 和反向击穿特性。
2、稳压二极管根据击穿机理可以分为 齐纳 击穿和雪崩 击穿。
3、三极管正常工作(起放大作用)必须具备的两个外部条件是 反射级正偏 和 集电极反偏 。
4、多级放大电路内部各级之间常用的耦合方式有 直接 耦合、 变压器 耦合和 阻容 耦合。
5、在集成电路中,高阻值电阻多用BJT 或FET 等有源器件组成的 电流源 电路来代替。
6、乙类互补对称功率放大电路的输出波形会出现 交越失真 ,在整个信号周期内,三极管的导通角θ等于 180度 。
