交换机的端口管理

交换机带外管理及端口识别

交换机带外管理及端口识别一、实验目的1熟悉普通二层交换机的外观；2、了解普通二层交换机各端口的名称和作用；3、了解交换机最基本的管理方式一一带外管理的方法。

二、应用环境网络设备的管理方式可以简单地分为带外管理( out-of-band )和带内管理(in-band)两种管理模式。

所谓带内管理，是指网络的管理控制信息与用户网络的承载业务信息通过同一个逻辑信道传送，简而言之，就是占用业务带宽；而在带外管理模式中，网络的管理控制信息与用户网络的承载业务信息在不同的逻辑信道传送，也就是设备提供专门用于管理的带宽。

目前很多高端的交换机都带有带外网管接口，使网络管理的带宽和业务带宽完全隔离，互不影响，构成单独的网管网。

通过Con sole 口管理是最常用的带外管理方式，通常用户会在首次配置交换机或者无法进行带内管理时使用带外管理方式。

带外管理方式也是使用频率最高的管理方式。

带外管理的时候，我们可以采用Win dows操作系统自带的超级终端程序来连接交换机，当然，用户也可以采用自己熟悉的终端程序。

Con sole 口：也叫配置口，用于接入交换机内部对交换机作配置；Con sole线：交换机包装箱中标配线缆，用于连接con sole 口和配置终端。

三、实验设备1、D CS-3926S交换机1台2、P C机1台3、交换机con sole 线1根四、实验拓扑；交沁口!I- *1__ai/ ；交换机Console线/ -----------------■K, di.i*. i* iK. %i «八一‘沪:PC机的串口； ...........; .................................. J将PC机的串口和交换机的con sole 口用con sole 线如图连接。

五、实验要求1正确认识交换机上各端口名称；2、熟练掌握使用交换机 con sole 线连接交换机的con sole 口和PC 的串口;3、熟练掌握使用超级终端进入交换机的配置界面。

NETGEAR 交换机的基本管理和端口配置

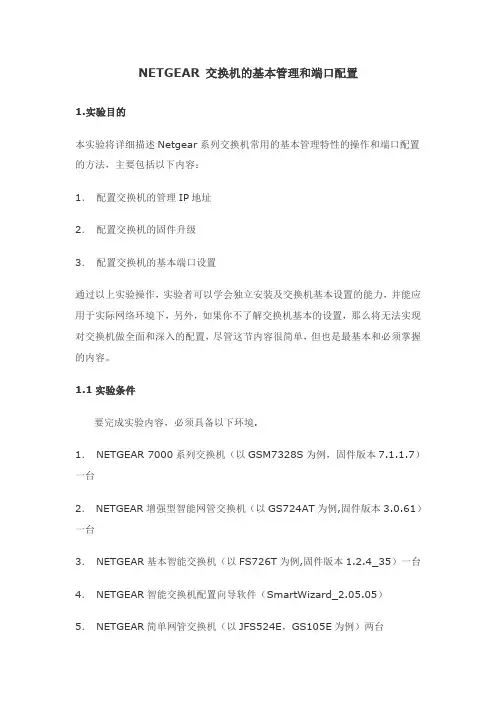

NETGEAR 交换机的基本管理和端口配置1.实验目的本实验将详细描述Netgear系列交换机常用的基本管理特性的操作和端口配置的方法，主要包括以下内容：1．配置交换机的管理IP地址2．配置交换机的固件升级3．配置交换机的基本端口设置通过以上实验操作，实验者可以学会独立安装及交换机基本设置的能力，并能应用于实际网络环境下，另外，如果你不了解交换机基本的设置，那么将无法实现对交换机做全面和深入的配置，尽管这节内容很简单，但也是最基本和必须掌握的内容。

1.1实验条件要完成实验内容，必须具备以下环境.1．NETGEAR 7000系列交换机（以GSM7328S为例，固件版本7.1.1.7）一台2．NETGEAR增强型智能网管交换机（以GS724AT为例,固件版本3.0.61）一台3．NETGEAR基本智能交换机（以FS726T为例,固件版本1.2.4_35）一台4．NETGEAR智能交换机配置向导软件（SmartWizard_2.05.05）5．NETGEAR简单网管交换机（以JFS524E，GS105E为例）两台6．NETGEAR简单网管交换机管理工具（NETGEAR UM+ Utility V1.2B20）7．TFTP Server软件8．NETGEAR7000系列交换机随机9针串口设置电缆一根，网线数条（正线若干根）9．测试用的个人电脑若干注：如果需要获得NETGEAR公司所有产品的最新软件，请平常及时访问，并请注意每个产品升级的注意事项。

2.实验内容2.1配置交换机的管理IP地址2.1.1规划内部网络的IP在配置交换机的管理IP地址之前，我们应该先根据企业使用的实际情况，预先规划及确定企业内部网络的IP地址，依据因特网域名分配组织IANA组织（Internet Assigned Numbers Authority）规划保留了以下三个IP地址块用于私有网络的使用：10.0.0.0 - 10.255.255.255 （10/8比特前缀）172.16.0.0 - 172.31.255.255 （172.16/12比特前缀）192.168.0.0 - 192.168.255.255 （192.168/16比特前缀）NETGEAR系列交换机缺省的设备管理IP局域网地址分为以下几种类型:7000系列交换机：169.254.100.100 / 255.255.0.0；可以通过DHCP服务器动态分配获得IP地址。

NETGEAR 交换机的基本管理和端口配置

NETGEAR 交换机的基本管理和端口配置1.实验目的本实验将详细描述Netgear系列交换机常用的基本管理特性的操作和端口配置的方法，主要包括以下内容：1．配置交换机的管理IP地址2．配置交换机的固件升级3．配置交换机的基本端口设置通过以上实验操作，实验者可以学会独立安装及交换机基本设置的能力，并能应用于实际网络环境下，另外，如果你不了解交换机基本的设置，那么将无法实现对交换机做全面和深入的配置，尽管这节内容很简单，但也是最基本和必须掌握的内容。

1.1实验条件要完成实验内容，必须具备以下环境.1．NETGEAR 7000系列交换机（以GSM7328S为例，固件版本7.1.1.7）一台2．NETGEAR增强型智能网管交换机（以GS724AT为例,固件版本3.0.61）一台3．NETGEAR基本智能交换机（以FS726T为例,固件版本1.2.4_35）一台4．NETGEAR智能交换机配置向导软件（SmartWizard_2.05.05）5．NETGEAR简单网管交换机（以JFS524E，GS105E为例）两台6．NETGEAR简单网管交换机管理工具（NETGEAR UM+ Utility V1.2B20）7．TFTP Server软件8．NETGEAR7000系列交换机随机9针串口设置电缆一根，网线数条（正线若干根）9．测试用的个人电脑若干注：如果需要获得NETGEAR公司所有产品的最新软件，请平常及时访问，并请注意每个产品升级的注意事项。

2.实验内容2.1配置交换机的管理IP地址2.1.1规划内部网络的IP在配置交换机的管理IP地址之前，我们应该先根据企业使用的实际情况，预先规划及确定企业内部网络的IP地址，依据因特网域名分配组织IANA组织（Internet Assigned Numbers Authority）规划保留了以下三个IP地址块用于私有网络的使用：10.0.0.0 - 10.255.255.255 （10/8比特前缀）172.16.0.0 - 172.31.255.255 （172.16/12比特前缀）192.168.0.0 - 192.168.255.255 （192.168/16比特前缀）NETGEAR系列交换机缺省的设备管理IP局域网地址分为以下几种类型:7000系列交换机：169.254.100.100 / 255.255.0.0；可以通过DHCP服务器动态分配获得IP地址。

交换机的设置方法

交换机的设置方法交换机是一种用于在计算机网络中进行数据包转发的设备，它具有多个端口可以连接多个设备。

交换机的设置方法主要包括基本设置、端口设置、VLAN设置、安全设置等。

一、基本设置：1. 连接交换机：将电源线插入交换机并连接交换机到电源插座。

同时，使用网线将交换机的一个端口连接到路由器或者主机，确保交换机正确连接到网络。

2. 登录交换机：在计算机上打开一个Web浏览器，输入默认的IP地址（通常是192.168.0.1或192.168.1.1）进入交换机的管理页面。

输入用户名和密码（默认为空），登录到交换机的管理界面。

二、端口设置：1. 查看端口状态：在管理页面上找到端口设置选项，可以查看每个端口的连接状态。

可以通过查看端口的灯光或者页面上的端口状态显示来判断端口的连接状态。

2. 配置端口属性：可以设置端口的速度、全双工模式等属性。

根据需要选择合适的属性并保存设置。

三、VLAN设置：1. 创建VLAN：在管理页面上找到VLAN设置选项，根据需要创建VLAN，并设置VLAN的名称、ID等信息。

2. 分配端口到VLAN：将需要加入VLAN的端口与对应的VLAN关联起来。

四、安全设置：1. 设置管理员密码：为了保护交换机的安全，设置一个强密码并保存。

2. 限制访问：设置只允许特定IP地址或MAC地址访问交换机管理页面。

3. 配置端口安全：可以限制每个端口连接的设备数量，防止未经授权的设备连接到交换机。

4. 开启端口镜像：可以将指定端口的流量复制到指定的端口上，便于网络监测和分析。

五、其他设置：1. QoS设置：可以根据需要设置端口的优先级和带宽控制，提高对关键应用的服务质量。

2. 静态、动态路由设置：可以设置交换机上的路由功能，使得交换机可以转发不同子网之间的数据包。

总结：交换机的设置方法包括基本设置、端口设置、VLAN设置、安全设置等。

在使用交换机之前，需要先将交换机正确连接到网络并登录交换机管理页面。

华为交换机端口的批量配置命令

华为交换机端口的批量配置命令华为交换机端口的批量配置命令如何在华为交换机上进行批量管理端口呢，例如同时将多个端口加入到一个vlan中，下面yjbys为大家介绍华为交换机批量管理端口的方法！欢迎参考学习！首先在S5700交换机上创建一个端口组(port-group 1)，然后设置改组的.成员是哪些端口[A]port-group 1[A-port-group-1]group-member GigabitEthernet 0/0/3 to GigabitEthernet 0/0/10将该组的link-type设置成access[A-port-group-1]port link-type access[A-GigabitEthernet0/0/3]port link-type access[A-GigabitEthernet0/0/4]port link-type access[A-GigabitEthernet0/0/5]port link-type access[A-GigabitEthernet0/0/6]port link-type access[A-GigabitEthernet0/0/7]port link-type access[A-GigabitEthernet0/0/8]port link-type access[A-GigabitEthernet0/0/9]port link-type access[A-GigabitEthernet0/0/10]port link-type access将改组的所有成员加入到vlan2中[A-port-group-1]port default vlan 2[A-GigabitEthernet0/0/3]port default vlan 2[A-GigabitEthernet0/0/4]port default vlan 2[A-GigabitEthernet0/0/5]port default vlan 2[A-GigabitEthernet0/0/6]port default vlan 2[A-GigabitEthernet0/0/7]port default vlan 2[A-GigabitEthernet0/0/8]port default vlan 2[A-GigabitEthernet0/0/9]port default vlan 2[A-GigabitEthernet0/0/10]port default vlan 2[A-port-group-1]验证是否成功[A]display vlan 2--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged;MP: Vlan-mapping; ST: Vlan-stacking;#: ProtocolTransparent-vlan; *: Management-vlan;--------------------------------------------------------------------------------VID Type Ports--------------------------------------------------------------------------------2 common UT:GE0/0/3(D) GE0/0/4(D) GE0/0/5(D) GE0/0/6(D)GE0/0/7(D) GE0/0/8(D) GE0/0/9(D) GE0/0/10(D)VID Status Property MAC-LRN Statistics Description--------------------------------------------------------------------------------2 enable default enable disable VLAN 0002[A]可以看到vlan2中已经有3-10端口了，这样就可以轻松的将多个端口同时的加入到一个vlan中了，你学会了吗?。

交换机的端口安全

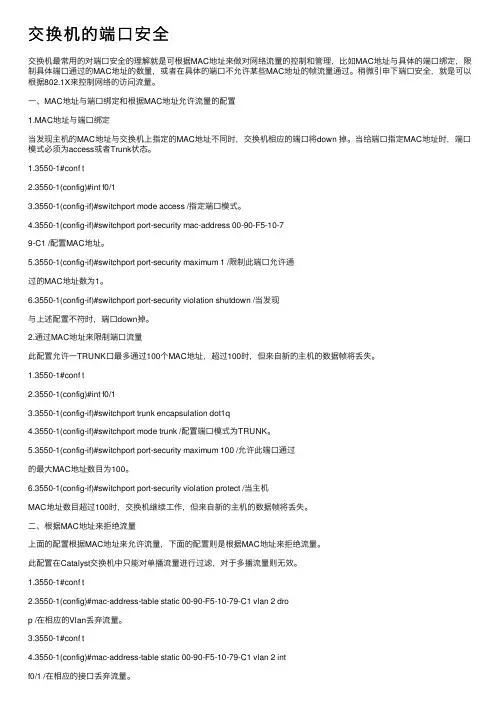

交换机的端⼝安全交换机最常⽤的对端⼝安全的理解就是可根据MAC地址来做对⽹络流量的控制和管理，⽐如MAC地址与具体的端⼝绑定，限制具体端⼝通过的MAC地址的数量，或者在具体的端⼝不允许某些MAC地址的帧流量通过。

稍微引申下端⼝安全，就是可以根据802.1X来控制⽹络的访问流量。

⼀、MAC地址与端⼝绑定和根据MAC地址允许流量的配置1.MAC地址与端⼝绑定当发现主机的MAC地址与交换机上指定的MAC地址不同时，交换机相应的端⼝将down 掉。

当给端⼝指定MAC地址时，端⼝模式必须为access或者Trunk状态。

1.3550-1#conf t2.3550-1(config)#int f0/13.3550-1(config-if)#switchport mode access /指定端⼝模式。

4.3550-1(config-if)#switchport port-security mac-address 00-90-F5-10-79-C1 /配置MAC地址。

5.3550-1(config-if)#switchport port-security maximum 1 /限制此端⼝允许通过的MAC地址数为1。

6.3550-1(config-if)#switchport port-security violation shutdown /当发现与上述配置不符时，端⼝down掉。

2.通过MAC地址来限制端⼝流量此配置允许⼀TRUNK⼝最多通过100个MAC地址，超过100时，但来⾃新的主机的数据帧将丢失。

1.3550-1#conf t2.3550-1(config)#int f0/13.3550-1(config-if)#switchport trunk encapsulation dot1q4.3550-1(config-if)#switchport mode trunk /配置端⼝模式为TRUNK。

5.3550-1(config-if)#switchport port-security maximum 100 /允许此端⼝通过的最⼤MAC地址数⽬为100。

1交换机的端口配置

一、端口的基本配置
3．为端口指定一个描述性文字在实际配置中，可为端口指定一个描述性的注意文字，对端口的功能和用途等进行注意，以起备忘作用，其配置命令为： description port-description 如果描述文字中包含有空格，则要用引号将描述文字引起来。 4．设置端口通信速度设置端口通信速度的配置命令：speed [10|100|1000|auto] 5．设置端口的单双工模式设置端口的单双工模式的配置命令：duplex [full|half|auto] 6.启动链路协商的配置启动链路协商的配置命令为：negotiation auto 禁用链路协商的配置命令为：no negotiation auto
一、端口的基本配置
7．优化端口优化配置命令为： spanning-tree portfast switchport mode access no channel-group 8．启用或禁用端口对于没有连接的端口，其状态始终为shutdown。对于正在工作的端口，可根据管理的需要进行启用或禁用。例如，若发现连接在某一端口的计算机因感染病毒正大量向外发包，此时就可禁用此端口，以不允许此主机连接网络。
二ห้องสมุดไป่ตู้端口聚合
交换机允许将多个端口聚合成一个逻辑端口。通过端口聚合，可大大提高端口间的通信速度。当用2个100Mbps端口进行聚合时，所形成的逻辑端口的通信速度为200Mbps；若用4个100Mbps端口进行聚合，则逻辑端口的通信速度为400Mbps。当EtherChannel内的某条链路出现故障时，此链路的流量将自动转移到其他链路上。端口聚合的命令为：channel-group number mode [on|auto|desirable [non-silient] 参数说明： ·on表示使用EtherChannel，但不发送PagP分组。 ·auto表示交换机被动形成一个EtherChannel，不发送PagP分组，为默认值。 ·desirable表示交换机主动要形成一个EtherChannel，并发送PagP分组。 ·non-silient表示在激活EtherChannel之前先进行PagP协商。

h3c交换机的端口模式配置

h3c交换机的端口模式配置一．交换机的端口模式配置以太网端口有三种链路类型：access、hybrid和trunk。

Access 类型的端口只能属于一个vlan，一般用于连接计算机的端口；trunk类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，一般用于交换机之间连接的端口；hybrid类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。

而hybrid和trunk的不同之处在于hybrid 端口可以允许多个vlan的报文发送时不打标签，而trunk端口只允许缺省vlan的报文发送时不打标签。

设置以太网端口的链路类型：Port link-type trunk|access|hybrid在一台以太网交换机上，trunk端口和hybrid端口不能同时被设置。

如果某端口被指定为镜像端口，则不能再被设置为trunk端口，反之亦然。

缺省情况下，端口为access端口。

Access端口加入的vlan必须已经存在并且不能是vlan1；trunk 端口加入的vlan不能是vlan1；hybrid端口加入的vlan必须已经存在。

Hybrid端口还可以设置哪些vlan的报文打上标签，哪些不打标签，为实现对不同vlan报文执行不同处理流程打下基础。

Access端口只属于一个vlan，所以不需要设置它的缺省vlan；hybrid端口和trunk端口属于多个vlan，所以需要设置缺省vlan id。

如果设置了端口的缺省vlanid，当端口接收到不带标签的报文后，则将其转发到属于缺省vlan的端口；当端口发送带有标签的报文时，如果该报文的vlanid与端口缺省的vlanid相同，则系统将去掉该报文的标签，然后再发送该报文。

Trunk端口不能和isolate-user-vlan同时配置；hybrid端口可以和isolate-user-vlan同时配置。

交换机的端口配置和管理

第三章交换机的端口配置与管理实验目标●掌握交换机基本信息的配置管理。

实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行端口的配置与管理。

技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。

●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机端口配置命令行●修改交换机名称(hostname X)●配置交换机端口参数(speed,duplex)●查看交换机版本信息(show version)●查看当前生效的配置信息(show running-config)●查看保存在NVRAM中的启动配置信息(show startup-config)●查看端口信息Switch#show interface●查看交换机的MAC地址表Switch#show mac-address-table●选择某个端口Switch(config)# interface type mod/port (type表示端口类型，通常有ethernet、Fastethernet、Gigabitethernet)（mod表示端口所在的模块，port表示在该模块中的编号）例如interface fastethernet0/1●选择多个端口Switch(config)#interface type mod/startport-endport●设置端口通信速度Switch(config-if)#speed [10/100/auto]●设置端口单双工模式Switch(config-if)#duplex [half/full/auto]●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。

华为交换机端口描述命令

华为交换机端口描述命令华为交换机是一种广泛应用于企业网络中的网络设备，用于连接和传输数据。

在进行网络配置和管理时，端口描述命令是一项非常重要的功能，它允许管理员对交换机端口进行描述和标识，以便于管理和维护。

华为交换机提供了一系列的端口描述命令，包括设置、修改和查询端口描述信息的命令。

以下是一些常用的端口描述命令及其使用方法和功能：1. 设置端口描述命令：- 命令：interface interface-type interface-number- 作用：进入指定接口的配置模式- 示例：interface GigabitEthernet 0/12. 修改端口描述命令：- 命令：description description-text- 作用：设置指定接口的描述信息- 示例：description This is a description for GigabitEthernet 0/13. 查询端口描述命令：- 命令：display interface description- 作用：显示所有接口的描述信息- 示例：display interface description端口描述命令的使用范例如下：首先，通过进入交换机的用户视图（user view）进入系统视图（system view）：```<Switch> system-view```然后，进入要设置端口描述的接口的配置模式：```[Switch] interface GigabitEthernet 0/1[Switch-GigabitEthernet0/1]```接下来，设置端口的描述信息：```[Switch-GigabitEthernet0/1] description This is a description for GigabitEthernet 0/1 ```完成后，可以使用查询端口描述命令来验证配置是否成功：```[Switch] display interface description```通过以上步骤，管理员可以方便地对交换机端口进行描述和标识。

交换机端口分配管理方案

温馨小提示：本文主要介绍的是关于交换机端口分配管理方案的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇交换机端口分配管理方案能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

交换机端口分配管理方案（大纲）一、交换机端口分配概述1.1交换机端口的功能与分类1.2端口分配的重要性二、端口分配策略2.1静态与动态分配2.2端口安全策略三、管理方案设计3.1设计原则3.2方案实施步骤四、方案执行4.1执行流程4.2监控与维护五、安全性考量5.1访问控制5.2防御策略六、案例研究6.1成功案例分析6.2教训与改进措施七、未来展望7.1技术发展趋势7.2预期挑战与对策一、交换机端口分配概述1.1交换机端口的功能与分类交换机端口是交换机与网络设备之间连接的接口，其主要功能包括数据转发、帧过滤、速率匹配等。

根据端口的连接设备类型和用途，交换机端口可以分为以下几类：1）以太网端口：主要用于连接计算机、服务器、打印机等设备，支持全双工和半双工工作模式，传输速率范围从10Mbps到10Gbps不等。

2）光纤端口：用于连接光纤网络设备，支持高速长距离数据传输，常见的速率有100Mbps、1Gbps和10Gbps等。

3）串行端口：用于连接串行设备，如Modem、ISDN等，支持同步和异步传输模式，速率一般为9600bps、19200bps等。

5）特殊端口：如SFP（小型可插拔光纤端口）、USB端口等，用于连接特殊设备或扩展功能。

交换机端口的安全设置

MAC地址欺骗
攻击者可能会伪造MAC地址，绕过交换机的安全限制，从而非法接入网络。
IP地址冲突
非法用户可能会盗用合法的IP地址，导致IP地址冲突，影响网络的正常运行。
端口安全的基本原则
01
最小权限原则
只给需要的用户或设备分配必要的网络权限，避免过度分配导致安全漏洞。
加密传输
0203定期审计来自端口镜像技术01
端口镜像技术是指将一个端口的流量复制到另一个端口进行分析和监控。
02
通过端口镜像技术，可以将交换机端口的入方向或出方向流量复制到监控端口，供网络管理员进行分析和故障排除。
03
端口镜像技术可以帮助管理员实时监控网络流量，发现异常行为和潜在的安全威胁。
04 交换机端口安全加固措施
对敏感数据进行加密传输，防止数据在传输过程中被窃取或篡改。
定期对交换机的端口安全配置进行审计，确保配置的正确性和有效性。
02 交换机端口安全配置
CHAPTER
端口隔离
将交换机的物理端口划分为不同的逻辑端口组，使同一组内的端口之间无法直接通信，从而隔离不同用户之间的网络。
端口隔离可以防止网络中的潜在威胁和攻击，提高网络安全性和稳定性。
将同一VLAN内的端口进行逻辑隔离，防止广播风暴和恶意攻击。
通过绑定IP地址和MAC地址，防止IP地址欺骗和 MAC地址泛洪攻击。
限制特定MAC地址的设备连接，防止未经授权的设备接入网络。
校园网中的交换机端口安全配置案例
01 校园网络架构
02 安全配置
03 • 划分VLAN
04
05
• 实施访问控制列 • 绑定IP地址和
交换机端口的安全设置

交换机的端口配置2

交换机的端口配置1、交换机端口类型在以太局域网交换机上，尽管从外表上看，好像很多端口都是一样的，但实际上，它们的类型和用途、特性都是不一样的。

交换机以太网接口类型主要包括：1）Ethernet以太网接口：支持最高10Mbps的接入速率。

2）Fast Ethernet快速以太网接口：支持最高100Mbps的接入速率。

3）Gigabit Ethernet千兆以太网接口：支持最高1000Mbps的接入速率。

4）Ten Gigabit Ethernet万兆以太网接口：支持最高10Gbps的接入速率。

2、选择要配置的交换机端口1）选择单个交换机端口命令：Switch(config)#interface FastEthernet 0/12）选择多个端口多个连续的：Switch(config)#interface range FastEthernet0/1-23多个不连续的：Switch(config)#interface range FastEthernet0/1,0/2,0/33、交换机标识端口给交换机端口加上文本描述，用来说明该端口用来作什么网络连接命令：Switch(config-if)#description link to center例如描述端口1连接PC1：Switch(config-if)#description link to PC14、设置端口速度指定交换机端口速度命令：Switch(config-if)#speed 105、设置交换机端口的双工模式模式：全双工（Full）和半双工（Half）命令：Switch(config-if)#duplex full6、启用和关闭交换机端口命令：Switch(config)#interface FastEthernet0/1Switch(config-if)#shutdownSwitch(config-if)#no shutdown7、查看交换机状态命令：Switch#show running-config8、查看端口状态：命令：Switch#show interface fastethernet 0/19、查看交换机的MAC地址表命令：Switch#show mac-address-tableMac Address Table-------------------------------------------Vlan Mac Address Type Ports---- ----------- -------- -----10、配置端口安全（MAC地址与端口绑定）命令：Switch(config)#interface fastethernet 0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport port-securitySwitch(config-if)#switchport port-security mac-address 00d0.d35e.cbc4测试：换一台计算机连接此端口，测试连通性。

交换机端口安全配置

交换机端口安全配置注意事项
交换机端口安全功能只能在ACCESS接口进行配置
交换机最大连接数限制取值范围是1接数限制默认的处理方式是protect。
演讲完毕，感谢观看
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
汇报人姓名
S2126（1台）、直连线（1条）、PC(1台)
交换机端口安全配置
添加标题
添加标题
添加标题
贰
壹
叁
技术原理
交换机端口安全配置
配置了交换机的端口安全功能后，当实际应用超出配置的要求，将产生一个安全违例，产生安全违例的处理方式有3种： Protect 当安全地址个数满后，安全端口将丢弃未知名地址的包 Restrict 当违例产生时，将发送一个Trap通知。 Shutdown 当违例产生时，将关闭端口并发送一个Trap通知。当端口因违例而被关闭后，在全局配置模式下使用命令errdisable recovery来将接口从错误状态恢复过来。
销售工作通用科技风格模板
单击添加副标题
实验二：交换机端口安全功能配置
实验目的
交换机端口安全功能配置
理解什么是交换机的端口安全性；掌握交换机的端口安全功能，控制用户的安全接入。
交换机端口安全配置
你是一个公司的网络管理员，公司要求对网络进行严格控制。为了防止公司内部用户的IP地址冲突，防止公司内部的网络攻击和破坏行为。为每一位员工分配了固定的IP地址，并且限制只允许公司员工主机可以使用网络，不得随意连接其他主机。例如：某员工分配的IP地址是，主机MAC地址是00-06-1B-DE-13-B4。该主机连接在1台2126G上。
交换机端口安全配置
【实验内容】

交换机上的三种端口模式

交换机上的三种端⼝模式⼏个基本概念：1.端⼝发送指交换机内部往外发送2.数据帧在交换机内部处理时，均带vlan etag3.端⼝打标或去标（tag或untag)是对端⼝输出⽽⾔交换机上的三种端⼝模式　交换机三种端⼝模式Access、Hybrid和Trunk的理解以太⽹端⼝有三种链路类型：Access、Hybrid和Trunk。

Access类型的端⼝只能属于1个VLAN，⼀般⽤于连接计算机的端⼝； Trunk类型的端⼝可以允许多个VLAN通过，可以接收和发送多个VLAN的报⽂，⼀般⽤于交换机之间连接的端⼝； Hybrid类型的端⼝可以允许多个VLAN通过，可以接收和发送多个VLAN的报⽂，可以⽤于交换机之间连接，也可以⽤于连接⽤户的计算机。

Hybrid端⼝和Trunk端⼝在接收数据时，处理⽅法是⼀样的，唯⼀不同之处在于发送数据时：Hybrid端⼝可以允许多个VLAN的报⽂发送时不打标签，⽽Trunk端⼝只允许缺省VLAN的报⽂发送时不打标签。

在这⾥先要向⼤家阐明端⼝的缺省VLAN这个概念 Access端⼝只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不⽤设置； Hybrid端⼝和Trunk端⼝属于多个VLAN，所以需要设置缺省VLAN ID。

缺省情况下，Hybrid端⼝和Trunk端⼝的缺省VLAN为VLAN 1 当端⼝接收到不带VLAN Tag的报⽂后，则将报⽂转发到属于缺省VLAN的端⼝（如果设置了端⼝的缺省VLAN ID）。

当端⼝发送带有VLAN Tag的报⽂时，如果该报⽂的VLAN ID与端⼝缺省的VLAN ID相同，则系统将去掉报⽂的VLAN Tag，然后再发送该报⽂。

注：对于华为交换机缺省VLAN被称为“Pvid Vlan”，对于思科交换机缺省VLAN被称为“Native Vlan”交换机接⼝出⼊数据处理过程如下： Acess端⼝收报⽂: 收到⼀个报⽂,判断是否有VLAN信息：如果没有则打上端⼝的PVID，并进⾏交换转发,如果有则直接丢弃（缺省） Acess端⼝发报⽂（从交换机内部往外发送）：将报⽂的VLAN信息剥离，直接发送出去（所以，Access端⼝可以实现同⼀交换机上相同VLAN下的主机通信；也可以实现交换机级连时的缺省VLAN1报⽂交换，但不能实现VLAN透传。

交换机的基本配置与管理

交换机的基本配置与管理交换机是计算机网络中的重要设备，用于连接多台计算机和其他网络设备，实现数据的传输和网络流量的控制。

正确配置和管理交换机对于保障网络的稳定运行和安全性至关重要。

本文将介绍交换机的基本配置与管理方法，帮助读者更好地了解和应用交换机。

一、交换机的基本配置交换机的基本配置包括设置IP地址、VLAN、端口速率、端口安全等。

以下是具体步骤：1. 设置IP地址：在交换机上配置IP地址，可通过命令行界面或Web界面进行操作。

首先进入交换机的配置模式，然后为交换机的管理接口分配一个IP地址和子网掩码，确保交换机能够与其他设备进行通信。

2. 配置VLAN：VLAN是虚拟局域网的缩写，用于将交换机划分为多个逻辑网络。

在交换机中创建VLAN并将端口划分到相应的VLAN 中，可以实现不同VLAN之间的隔离和通信。

3. 设置端口速率：交换机的端口速率设置决定了数据传输的速度。

根据网络需求和设备性能，可以设置端口的速率，如10Mbps、100Mbps、1000Mbps等。

4. 配置端口安全：通过配置端口安全功能，可以限制交换机上连接的设备数量和MAC地址。

可以设置最大允许连接的设备数目，或者指定允许连接的MAC地址列表，增加网络的安全性。

二、交换机的管理交换机的管理包括监控交换机状态、进行故障排除、更新交换机固件等。

以下是管理交换机的常见方法：1. 监控交换机状态：通过交换机提供的命令行界面或Web界面，可以查看交换机的各项状态信息，如端口的连接状态、数据流量、CPU利用率等。

及时监控交换机的状态，可以发现并解决潜在的问题。

2. 进行故障排除：当交换机发生故障或网络出现问题时，需要进行故障排除。

可以通过查看交换机日志、检查网络连接和配置、使用网络诊断工具等方法，找出问题所在并采取相应的措施解决故障。

3. 更新交换机固件：交换机的固件是指交换机上的操作系统和软件程序。

定期更新交换机的固件可以修复已知的安全漏洞、改进性能和功能，并提供更好的兼容性。

交换机的端口工作模式

【交换机的端口工作模式】switchport mode xxx交换机的端口工作模式一般可以分为三种：Access，Multi，Trunk。

cisco网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/ trunk/ multi/ dot1q-tunnel。

========================================== ==========1、access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。

多用于接入层也叫接入模式。

主要是将端口静态接入。

2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。

trunk 模式的端口用于交换机与交换机，交换机与路由器，大多用于级联网络设备。

3、multi: 在一个线路中承载多个vlan，但不像trunk,它不对承载的数据打标签。

主要用于接入支持多vlan的服务器或者一些网络分析设备。

现在基本不使用此类接口，在cisco的网络设备中，也基本不支持此类接口了。

4、dot1q-tunnel: 用在Q-in-Q隧道配置中。

========================================== ==========Cisco网络设备支持动态协商端口的工作状态，这为网络设备的实施提供了一定的方便(但不建议使用动态方式)。

cisco动态协商协议从最初的DISL(Cisco私有协议)发展到DTP(公有协议)。

根据动态协议的实现方式，Cisco网络设备接口主要分为下面几种模式：1、switchport mode access: 强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式。

2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口的可能性，如果邻居接口模式为Trunk/desirable/auto之一，则接口将变成trunk接口工作。

交换机的端⼝管理交换机的端⼝管理⼀、端⼝的开启与关闭通过TELNET登陆交换机（已经对交换机设置了管理IP），⼆层交换机只能配置⼀个IP地址，复合业态约定确认管理IP。

具体操作步骤见：1.dis cur 查看当前配置按space 显⽰完全2.找到计划关闭的物理端⼝例如eth1/0/203.Sys 进⼊配置模式4.Interface eth1/0/205.shutdown 关闭端⼝ dis this查看确认状态6.undo shutdown 开启端⼝ dis this 查看状态⼆、查看端⼝的状态与流量1.查看端⼝状态全局模式下[swtchA]dis interface eth1/0/202.查看端⼝流量3.举例寻找⼤流量传输主机步骤。

Dis macDis arp三、端⼝的绑定mac-address命令使⽤mac-address static命令，来完成MAC地址与端⼝之间的绑定。

[SwitchA]mac-address static 00e0-fc22-f8d3 interface Ethernet 0/1 vlan 1[SwitchA]mac-address max-mac-count 0配置说明：由于使⽤了端⼝学习功能，故静态绑定mac后，需再设置该端⼝mac学习数为0，使其他PC接⼊此端⼝后其mac地址⽆法被学习，也就是说端⼝和主机实现了⼀对⼀的绑定。

arp命令使⽤特殊的arp static命令，来完成IP地址与MAC地址之间的绑定。

例如：[SwitchA]arp static 10.1.1.2 00e0-fc22-f8d3配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定。

四、报障格式必备信息：“门店号+门店名+posserver 地址”⽹络状态描述：ping 数据中⼼⽹关是否正常，ping posserver 地址是否正常。

H3C交换机的端口配置

H3C交换‎机的端口配‎置一、端口常用配‎置1. 实验原理1.1 交换机端口‎基础随着网络技‎术的不断发‎展，需要网络互‎联处理的事‎务越来越多‎，为了适应网‎络需求，以太网技术‎也完成了一‎代又一代的‎技术更新。

为了兼容不‎同的网络标‎准，端口技术变‎的尤为重要‎。

端口技术主‎要包含了端‎口自协商、网络智能识‎别、流量控制、端口聚合以‎及端口镜像‎等技术，他们很好的‎解决了各种‎以太网标准‎互连互通存‎在的问题。

以太网主要‎有三种以太‎网标准：标准以太网‎、快速以太网‎和千兆以太‎网。

他们分别有‎不同的端口‎速度和工作‎视图。

1.2 端口速率自‎协商标准以太网‎其端口速率‎为固定10‎M。

快速以太网‎支持的端口‎速率有10‎M、100M和‎自适应三种‎方式。

千兆以太网‎支持的端口‎速率有10‎M、100M、1000M‎和自适应方‎式。

以太网交换‎机支持端口‎速率的手工‎配置和自适‎应。

缺省情况下‎，所有端口都‎是自适应工‎作方式，通过相互交‎换自协商报‎文进行匹配‎。

其匹配的结‎果如下表。

口速‎率一致。

其修改端口‎速率的配置‎命令为：[H3C-Ether‎n et0/1] speed‎{10|100|1000|auto}如果两端都‎以固定速率‎工作，而工作速率‎不一致时，很容易出现‎通信故障，这种现象应‎该尽量避免‎。

1.3 端口工作视‎图交换机端口‎有半双工和‎全双工两种‎端口视图。

目前交换机‎可以手工配‎置也可以自‎动协商来决‎定端口究竟‎工作在何种‎视图。

修改工作视‎图的配置命‎令为：[H3C-Ether‎n et0/1] duple‎x {auto|full|half}1.4 端口的接口‎类型目前以太网‎接口有MD‎I和MDI‎X两种类型‎。

MDI称为‎介质相关接‎口，MDIX称‎为介质非相‎关接口。

我们常见的‎以太网交换‎机所提供的‎端口都属于‎M D IX接‎口，而路由器和‎P C提供的‎都属于MD‎I接口。
